Полный обзор фасадных панелей Дёке

Британские ученые доказали: каждый, кто мечтает о загородном доме, хотел бы, чтобы дом этот был из натурального камня. Оно и понятно: посмотрите, как основательно и солидно смотрится такой дом. Жаль, далеко не все могут позволить себе такой вид отделки. Ведь фасад из натурального камня стоит не дешево.Кроме того, он вообще не подходит для домов со слабыми фундаментами.


Подписывайтесь, чтобы получить еще больше советов

Так было раньше. Пока не появились фасадные панели. Они удивительным образом изменили рынок загородного домостроения и сделали красоту природного камня доступной. Даже с близи практически не отличить от натурального камня. А цена этой красоты ниже в разы.

Сегодня мы поговорим о фасадных панелях Дёке, марке №1 в России на этом рынке.

Изготовление фасадных панелей.

Фасадные панели изготавливаются из полипропилена методом литья под давлением. Материал получается очень прочным и гарантированно прослужит вам не менее 50 лет.

Текстура и объем панелей Дёке максимально повторяют поверхность натуральных материалов. Рисунок очень реалистичен, а трехступенчатая система окрашивания позволяет прокрасить буквально каждый шовчик в контрастный тон. В итоге создается полная иллюзия натурального камня. Не даром рекламный слоган фасадных панелей Дёке – «Как за каменной стеной».

Сочетание с другими материалами.

Панели используются как для полной отделки фасада, так и в сочетании с другими материалами. Сайдинг, дерево, штукатурка, комбинированные варианты… Какое бы решение вы ни выбрали, оно будет максимально гармонично сочетаться с панелями Дёке.

Ассортимент фасадных панелей Дёке.

В ассортименте Дёке более пятидесяти цветовых решений в девяти коллекциях. И камень, и кирпич, и мрамор, и песчаник, и сланец, и клинкер. В общем, - на любой вкус!

Коллекция STEIN.

Бессменный хит продаж. Она имитирует текстуру слоистого песчаника. Коллекция Штайн имеет в своем арсенале 7 цветов: Молочный, Янтарный, Бронза, Осенний лес, Антрацит, Темный орех, Базальт.… Такая коллекция украсит собой любой загородный дом.


  • Рабочая длина: 1098 мм.
  • Рабочая ширина: 400 мм.
  • Рабочая площадь панели: 0,44 м2.
  • Количество в коробке: 10 шт.
  • Размер упаковки: 1226х470х266 мм.
  • Вес коробки (брутто): 21,3 кг.
  • Рабочая длина угла: 400 мм.
  • Углы STEIN

Коллекция KLINKER.

Имитирует кладку узкого клинкерногоригельного кирпича. Отделка таким материалом пользуется популярностью во всем мире. Источником вдохновения для названий коллекции стали крупнейшие пустыни мира :Монте, Сахара, Каракумы, Калахари, Атакама. Каждый цвет содержит несколько дополнительных эффектов: тени, акценты и прокрашенные швы.


  • Рабочая длина: 998 мм.
  • Рабочая ширина: 406 мм.
  • Рабочая площадь панели: 0,41 м2.
  • Количество в коробке: 10 шт.
  • Размер упаковки: 1143х480х217 мм.
  • Вес коробки (брутто): 18,4 кг.
  • Рабочая длина угла: 406 мм.
  • Углы KLINKER

Коллекция SLATE.

Для тех, кто мечтает оказаться на одном из знаменитых горнолыжных курортов, мы рекомендуем эту коллекцию. Ведь названия цветов ласкают слух искушенного горнолыжника. Это Лех, Шамони, Валь-Гардена, Церматт, Кершевель.   Коллекция имитирует натуральный сланец, который давно и активно используется в качестве материала для отделки зданий. Для сланца характерна красивая слоистая структура из набора пластин, которую удалось полностью передать в панелях Слэйт. Цвета будут очень эффектно смотреться на любом здании.


  • Рабочая длина: 930 мм
  • Рабочая ширина: 406 мм
  • Рабочая площадь панели: 0,38 м2.
  • Количество в коробке: 10 шт.
  • Размер упаковки: 1090х480х300 мм.
  • Вес коробки (брутто): 18,5 кг.
  • Рабочая длина угла: 406 мм
  • Углы SLATE

Коллекция FLEMISH.

Еще один лидер продаж. Это гладкий кирпич, выполненный во фламандской кладке. Флемиш- одна из самых доступных по цене коллекций. Она была выпущена специально к 15-летию марки Дёке. Данный вид кирпичной кладки выглядит строго и необычно. Особенно контрастно, ярко и эффектно смотрятся белые швы. А специальный «жженый» эффект делает цвет панелей максимально похожим на натуральный гладкий кирпич. Коллекция включает 4 цвета: Белый, Жёлтый жжёный, Красный жжёный, Коричневый.


  • Рабочая длина: 1095 мм.
  • Рабочая ширина: 420 мм.
  • Рабочая площадь панели: 0,46 м2.
  • Количество в коробке: 10 шт.
  • Размер упаковки: 1225х495х190 мм.
  • Вес коробки (брутто): 20 кг.
  • Рабочая длина угла: 420 мм.
  • Углы FLEMISH

Коллекция BURG.

BURG имитирует облик юрского мрамора и имеет текстуру камня с четкой геометрией. Широкая цветовая гамма из 10 цветов натурального камня позволяет создать неповторимый фасад дома. Цвет шерсти, Льняной, Оливковый, Земляной, Платиновый, Белый, Пшеничный, Песчаный, Кукурузный, Темный. На выбор так же представлены панели с контрастными швами и швами, прокрашенными в цвет панели.


  • Рабочая длина: 946 мм.
  • Рабочая ширина: 445 мм.
  • Рабочая площадь панели: 0,42 м2.
  • Количество в коробке: 10 шт.
  • Размер упаковки: 1116х510х251 мм.
  • Вес коробки (брутто): 18,3 кг.
  • Рабочая длина угла: 445 мм.
  • Углы BURG

Коллекция FELS.

Имитирует дикий скальный тесаный камень. Данная коллекция включает 6 цветов в самых востребованных оттенках. Это Горный хрусталь, Перламутровый, Арктик, Слоновая кость, Терркотовый, Ржаной. Крупный камень, взятый за основу данной панели, придаст дому объем. Швы окрашены в тон основной панели.


  • Рабочая длина: 1052 мм.
  • Рабочая ширина: 425 мм.
  • Рабочая площадь панели: 0,45 м2.
  • Количество в коробке: 10 шт.
  • Размер упаковки: 1186х480х321 мм.
  • Вес коробки (брутто): 21,2 кг.
  • Рабочая длина угла: 425 мм.
  • Углы FELS

Коллекция STERN.

Еще один многолетний хит продаж. Она имитирует колотый слоистый песчаник из камней разного размера. Цветовая гамма состоит из 6 цветов… Навахо, Мармарис, Антик, Родос, Дакота, Марракеш. Обратите внимание, как переливаются цвета. Этот эффект придает панелям максимальное соответствие натуральной каменной кладке.


  • Рабочая длина: 1073 мм.
  • Рабочая ширина: 427 мм.
  • Рабочая площадь панели: 0,46 м2.
  • Количество в коробке: 10 шт.
  • Размер упаковки: 1235x500x260 мм.
  • Вес коробки (брутто): 21,2 кг.
  • Рабочая длина угла: 427 мм.
  • Углы STERN

Коллекция BERG.

Для тех, кому нравятся фасады из кирпича, отлично подойдет …. Полная имитация кирпичной кладки в пяти классических цветах натурального кирпича. Серый, Золотой, Кирпичный, Рубиновый, Коричневый. Текстура, особое окрашивание, и контрастно прокрашенный швы максимально приближены к натуральному материалу.


  • Рабочая длина: 1015 мм.
  • Рабочая ширина: 434 мм.
  • Рабочая площадь панели: 0,44 м2.
  • Количество в коробке: 10 шт.
  • Размер упаковки: 1156x490x196 мм.
  • Вес коробки (брутто): 17,9 кг.

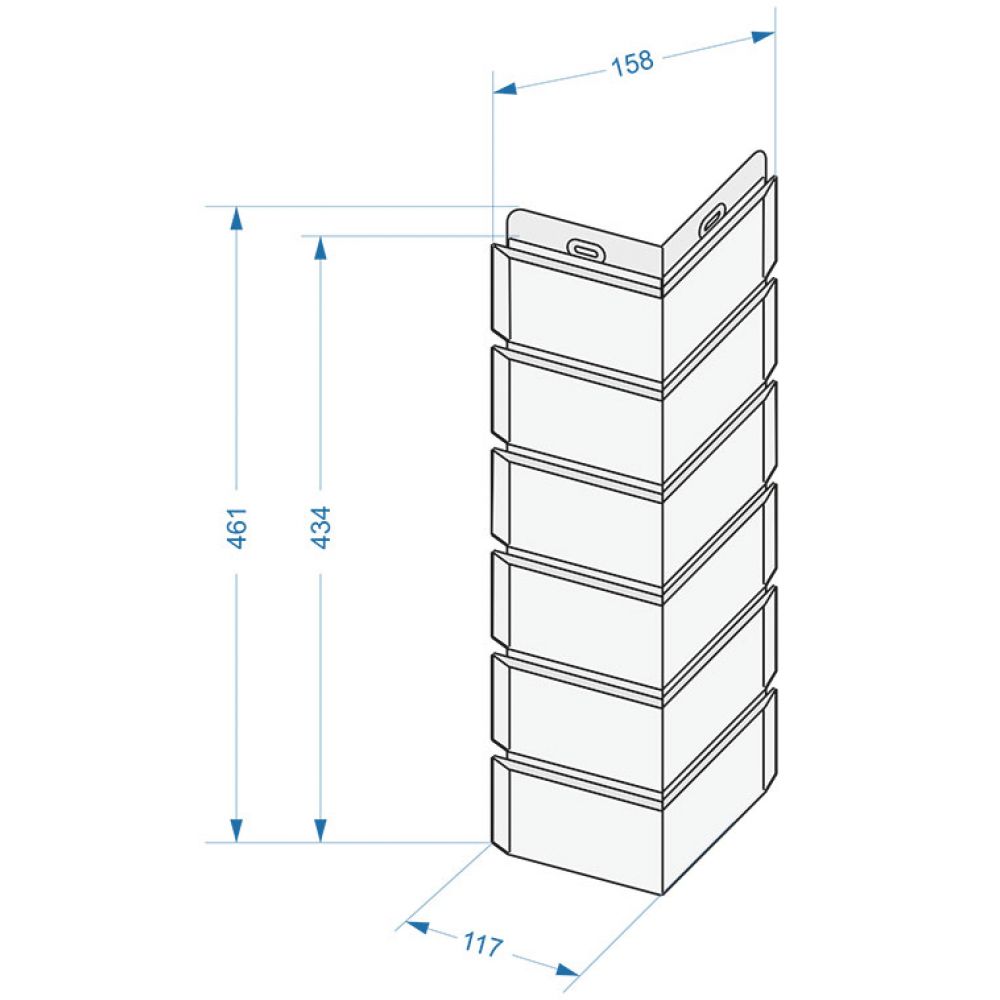

  • Рабочая длина угла: 434 мм.
  • Углы BERG

Коллекция EDEL.

Эта экономичная коллекция относится к классу цокольных панелей и используются в основном для отделки цоколя здания. Панели Эдель имеют облегченную структуру слоистого песчаника и выполнены в четырех цветах. Циркон, Берилл, Родонит, Корунд.


  • Рабочая длина: 945 мм.
  • Рабочая ширина: 400 мм.
  • Рабочая площадь панели: 0,38 м2.
  • Количество в коробке: 10 шт.
  • Размер упаковки: 1115х460х160 мм.
  • Вес коробки (брутто): 15,3 кг.
  • Рабочая длина угла: 400 мм.
  • Углы EDEL

Обратите внимание!

Панели Дёке относятся к классу вентилируемых фасадов. То есть между стеной и облицовочным материалом должен циркулировать воздух, который убирает конденсат и влагу с конструкций. Нет конденсата и влаги – нет плесени, думаю логика очевидна.

Монтаж фасадных панелей.

Монтировать панели можно круглый год, если температура не опускается ниже минус 15 градусов. Они подойдут для любых строений, с любым видом стен. Не важно, возводятся они вновь, или построены уже давно. Главное правильно смонтировать обрешетку.

Монтаж обрешётки.

Обрешётка может быть как деревянной, так и металлической. Если обрешетка деревянная, то обязательно обрабатываем ее огнебиозащитными составами. В случае обрешетки из металла используем только специальный оцинкованный профиль. Ни в коем случае не используем направляющие для гипсокартона. Они выходят из строя гораздо раньше срока службы панелей в 50 лет.

Обрешетка может быть вертикальной или перекрестной, то есть сочетание горизонтальной и вертикальной. Главное – помнить основное правило: панель должна равномерно крепиться в четырех местах по горизонтали и обязательно во всех гвоздевых отверстиях по вертикали.

Именно так мы подбираем шаг обрешётки. А еще не забываем, что любая обрешетка должна обеспечивать выравнивание и вентиляцию фасада.

Монтаж панелей.

Для того, чтобы смонтировать панели Дёке, не нужно специальных навыков и инструмента. Все продумано до мелочей. Усиленные ребра жесткости делают панель прочной, ветро- и ударо-устойчивой, а также стойкой к любым деформациям..Запатентованная система крепления позволяет быстро и надежно закрепить панели на фасаде. Система торцевых замков создана по технологии «ласточкин хвост». Она позволяет равномерно распределить нагрузку в месте торцевого стыка фасадных панелей, одновременно прижимая соседний элемент. В результате получается единая, однородная плоскость без волны и выступов.

Специальные термолепестки по периметру создают зазор, который компенсирует температурные расширения. Это значит, что панель «не поведет» даже при экстремальных температурах в диапазоне от -50 до +50 градусов.

5 причин для выбора фасадных панелей Дёке.

1.    Их реально не отличить от камня. Ваша мечта о каменном доме сбудется!

2.    У Дёке очень широкий ассортимент панелей: и песчаник, и сланец, и мрамор, и кирпич, и клинкер, - на любой вкус! Более 50 цветовых решений в 9 коллекциях.

3.    Фасадные панели Дёке продуманы до мелочей. Уникальная система крепления «ласточкин хвост», прокрашенные швы, несколько цветовых эффектов на одной панели, в дополнение к основному цвету.

4.    Дёке традиционно делает упор на качество своей продукции, поэтому всегда использует только лучшее оборудование и сырье от лучших мировых производителей.

5.    Что касается гарантии, то Дёке не просто декларирует, но и реально предоставляет каждому покупателю гарантийный талон на 50 лет, который действует во всех климатических поясах.



Подробнее про ассортимент фасадных панелей вы можете узнать на нашем сайте.

Размеры фасадных панелей СтеклоПласт

Размеры фасадных панелей имеют первостепенное значение для облицовки дома, дачи, коттеджа.

Уважаемые клиенты, в настоящие время магазины и строительные рынки наполнены множеством различных фасадных панелей, все они отличаются между собой материалом, из которого произведены, дизайнерскими решениями и, немаловажно, различаются размерами. Понятное дело, что размер фасадного блока влияет на сами работы по отделке дома, дачи, коттеджа. Вот как сейчас называется внешняя отделка для дома (можно считать, что сейчас это уже синонимы): сайдинг, сэндвич, а также это могут быть плиты из металла со специальным полимерным покрытием, древесные или виниловые стеновые, долговечные и качественные плиты из керамогранита, разнообразные фиброцементные плиты с имитацией под камень, кирпич, стекло или дерево.

Для выпуска различных видов плит широко нашли применение специальные природные компоненты, в том числе материалы синтетического происхождения. Такие изделия имеют отличные показатели устойчивости к внешним воздействиям, повреждениям механического типа. Материал для блоков должен выдерживать серьезные нагрузки, не выцветать под солнечными лучами, не менять свою форму и геометрические размеры при сезонных изменениях и иметь большой период эксплуатации без рекламаций.

Чтобы фасад дома или коттеджа выглядел симпатично, желательно прежде все продумать, как разместить на плане панели и где появятся стыки. Для этого следует знать точные размеры фасадных панелей. Кроме того, так вы сможете рассчитать, а при необходимости, обратиться к специалистам завода СтеклоПласт, необходимое количество материалов с точностью буквально до одного блока.

Фасадные блоки от завода СтеклоПласт: размеры и дополнительная информация

Цокольный сайдинг изначально задумывались для применения в качестве отделки цокольной части дома. Они производятся из полимеров, но толще и прочнее, чем классический сайдинг. Сегодня строители повсеместно отделывают данным материалом фасад дома целиком.

Цокольный фасадный сайдинг очень похож на каменную или кирпичную кладку. Для реалистичной правдоподобности панели получили неровную форму, чтобы не проявился нежелательный эффект мозаичности.

Обращаем внимание!!!

Размер фасадных блоков для обшивки дома зависит от конкретной коллекции.

Уважаемые клиенты, типов и видов фасадных панелей на строительном рынке России и стран ближнего зарубежья великое множество. Чтобы понять и быстро сориентироваться, что нужно конкретно вам - просто позвоните в наш завод СтеклоПласт. Менеджеры завода в ясной форме растолкуют что лучше применять в каждом конкретном случае!

Приведем ниже размер фасадных изделий одной из ходовых коллекций, чтобы вам было чуть понятнее что и как.

Коллекция фасад под Камень. Коллекция весьма востребована, поэтому строительные компании и частные лица выбирают этот цокольный сайдинг для отделки загородных домов, дачных домов. Размеры наших изделий достаточно удобны (1135х474х22 мм) для монтажа и ремонта, отходы при их применении получаются минимальными.

Коллекция фасад под Кирпич. Модели коллекции выделяются среди прочих выдержанным стилем, широкой гаммой оттенков. Цокольный сайдинг такого варианта получил структуру, в полной мере напоминающей кирпич. Модели коллекции имеют размер фасадных элементов 1130х468х17 мм.

Фасадная плитка. Цокольный сайдинг такого типа оснащен ребрами жесткости. Снаружи данная плитка очень схожа с ониксом, доломитом, базальтом. Величины сторон единицы панели – 1162х446 мм.

Фасад под Скалистый камень. Модели коллекции представлены широким разнообразием оттенков, а также невообразимо красивый рельеф. Параметры - 1168-448-23 мм.

Фасад под Кирпич-Антик. Модели линейки призваны быть похожими на кирпич, используемый в далекие античные времена. Материал усилен с помощью ребер жесткости. Более того, покрытию была придана замысловатая рельефность. Размеры фасадных панелей в этом варианте – 1168х448х17 мм.

Фасад под Каньон. Модели коллекции выведены на строительный рынок сразу несколькими декорами. Линии рельефа дпнного сайдинга утонченные, что дает возможность придать цоколю необычный внешний вид. Размеры единицы – 1158х447х20 мм.

Фасад под Гранит. Модели коллекции принято считать самыми долговечными из всех, про которые мы рассказали в этой статье до этого. Геометрические параметры – 1134х474х23 мм. Несмотря на то, что данные модели рекомендованы для облицовки цоколя дома, они прекрасно подходят и для всего остального фасада дома или коттеджа.

Определились с размером фасадных панелей – какие дальше шаги?

Если вы знаете размеры панели фасадного сайдинга, то можете творчески подойти к расчету их необходимого количества. Спроектируйте фасад дома (на листке бумаги или в специальном программном обеспечении) и разметьте, как вы будете монтировать фасад.

Завод композитной арматуры СтеклоПласт реализует фасадные панели широкого модельного ряда по всей территории России. Тамбовская область - города: Тамбов, Мичуринск, Рассказово, Моршанск, Котовск, Уварово, Кирсанов. Ростовская область - города: Ростов-на-Дону, Шахты, Таганрог, Волгодонск, Новочеркасск, Батайск, Новошахтинск, Азов, Донецк, Аксай. Нижегородская область - города: Арзамас, Балахна, Богородск, Бор, Ветлуга, Володарск, Ворсма, Выкса. Волгоградская область - города: Волжский, Волгоград, Камышин, Михайловка, Урюпинск, Фролово, Калач-на-Дону, Котово, Котельниково, Суровикино, Краснослободск, Жирновск, Палласовка, Ленинск, Дубовка, Николаевск, Петров Вал, Серафимовичи. Саратовская область - города: Саратов, Аткарск, Балаково, Балашов, Вольск, Красный Кут, Маркс, Новоузенск, Петровск, Пугачёв, Ртищево, Саратов, Хвалынск, Шиханы, Энгельс. Работаем на рынках стран ближнего зарубежья: Казахстан, Узбекистан, Украина, Армения, Грузия, Азербайджан, Таджикистан, Туркмения, Киргизия.

Купить гладкую арматуру (стержень стеклопластиковый купить) производства завода композитной арматуры СтеклоПласт можно оформив заказ на сайте: stekloplast34.ru или позвонив по телефону: 8 (800) 700-61-34.

Работаем во всех без исключения регионах России, в том числе, в таких как: Алтайский край, Амурская область, Архангельская область, Астраханская область, Белгородская область, Брянская область, Владимирская область, Волгоградская область, Вологодская область, Воронежская область, Еврейская автономная область, Забайкальский край, Ивановская область.

Размеры фасадных панелей и расчет количества на дом

Выбор материала, в том числе – для внешней отделке, основан на факторах вроде экономии, привлекательного внешнего вида, эффективности. Обшивка дома сайдингом во многих смыслах становится оптимальным решением. Это недорогое и надёжное наружное покрытие, сочетающее в себе все необходимые характеристики. Размеры фасадных панелей определяются индивидуально.

Размеры фасадных панелей: разные материалы и производители

Один из самых востребованных видов – виниловый сайдинг. Причина – в низких ценах, лёгкости и простом монтаже. Но материал может быть хрупким при замерзании, обладает высоким коэффициентом по тепловому расширению.

Но специфика эксплуатации допускает учёт таких недостатков. Кроме того, стоит отметить качественную имитацию различных древесных пород. Производители выпускают панели с различными размерами. Но допустимо выделение таких средних величин:

  1. Профиль толщиной от 12 до 40 миллиметров.
  2. Вес 1 панели – 1,5-2 килограмма.
  3. Ширина – 0,2-0,3 метра.
  4. 2,5-3,8-метровая длина.
  5. Толщина на 0,7-1,2 миллиметра.

Выпускают тройные или одинарные, двойные типы панелей. S, D, T – маркировка, обозначающая каждый тип. Стоящие рядом цифры обозначают дюймовую ширину. Их надо учитывать, организуя расчёт фасадных панелей на дом.

Металлических

По прочности и стабильности у всех остальных разновидностей выигрывает однозначно металлическая разновидность. Но спрос несколько уменьшается из-за высоких цен.

Показатели металлических и виниловых изделий очень похожи друг на друга.

Размеры описывают так:

  • 4-5 килограммов весит 1 квадратный метр.
  • 0,5-1,1 миллиметра достигает толщина.
  • Ширина – от 22 до 36 сантиметров.
  • Длина до 8 метров.

Цокольного

Часто вместо названия «цокольные» применяют обозначение «фасадных». Изначально созданы для облицовки нижней части дома с контрастом. Но у материала быстро появилась специфичность, назначение для работ внутри и снаружи.

Формы таких панелей часто упрощают процедуру монтажа. Изначально цокольный сайдинг был металлическим, сейчас выпускают и виниловые разновидности.

С размерами дела обстоят следующим образом:

  1. Одна панель весит 1,8-2,5 килограмма.
  2. Высота профиля до 26 миллиметров.
  3. Толщина составит 1-3 миллиметра.
  4. Ширина находится в пределах 0,45-0,59 метров.
  5. Длина – 0,79-1,25 метров.

Керамических

Источник материала – Япония, в Россию завезён недавно. Материал отличается пористой структурой, в основе – композит из цемента, который проходит специальную закалку внутри печей.

Производитель гарантирует срок эксплуатации до 30 лет. Для панелей характерен высокий уровень качества. Но такая обшивка стоит в 4-8 раз дороже остальных видов обшивок. Поэтому практическое применение керамической облицовки несколько ограничено, но онлайн-калькуляторы помогают справиться.

Поверхность может имитировать древесину и камень, другие материалы. Монтаж достаточно сложен, самостоятельно выполнять работы не рекомендуют в большинстве случаев.

Большинство панелей обладают следующими параметрами:

  • Вес 1 квадратного метра – 18-20 килограмм.
  • Толщина доходит до 14 миллиметров.
  • Ширина – от 45 до 91 сантиметра.
  • Длина до 3 метров.

Цементного

Их можно отнести к группе керамических изделий. Но технология изготовления имеет определённые отличия. В данном случае в них входят другие компоненты – вода с цементном и песком, а так же – целлюлозные волокна в качестве одной из добавок.

Размеры предлагают следующие цифры:

  1. Одна панель весит до 10 килограмм.
  2. Толщина в пределах 10 миллиметров.
  3. Ширина – 19 сантиметров.
  4. Длина – 3,6 метров.

Деревянного

Сейчас в производстве применяют специальные панели прессованной древесины. Она проходит специальную обработку, благодаря которой уменьшается усадка, либо набор напряжений у материала. Способы соединения бывают разными, как и варианты исполнений профиля.

Дополнительная обработка требуется и для защиты от плесени, появления различных микроорганизмов. Описание основных размеров выглядит следующим образом:

  • Толщина – от 15 до 40 миллиметров.
  • Ширина – 14 сантиметров.
  • Длина – от 3,5 до 5,5 метров.

Серьёзные отличия по панелям выделяются в зависимости от условий производителя. Специалисты рекомендуют выбирать толщину не больше 20 миллиметров. Ширина максимум – 14 сантиметров. Размеры и цены выбирает сам покупатель.

Как рассчитать панели для обшивки фасада?

Панели – это своеобразные планки продолговатой формы, которые улучшают внешний вид конструкций. Они обеспечивают защиту от любых неблагоприятных факторов окружающего мира. Можно использовать один из трёх способов для определения точных цифр.

  1. Графический метод.

Подходит для тех, кто дружи с графическими редакторами, любит точность. С этой целью создают точный чертёж дома, просчитывающий каждый параметр. Далее в виртуальной программе накладывают панели.

  • Математический.

Подсчёт для обшивок дома ведётся вручную, с помощью специальных формул.

  • Применение онлайн-калькуляторов.

Метод отличается удобством, но не позволяет рассчитать всё с точностью до сантиметра. Поля заполняются информацией, на основе которой всё рассчитывают. Далее определяется количество необходимого материала, с учётом запасов.

A=(B/C) x 1,1

Это основная формула для подсчётов.

А – общее количество планок.

B – суммарная площадь стеновых поверхностей.

C – показатель рабочей площади одной планки.

1,1 – коэффициент для запаса.

Как рассчитать панели

Главное – определить точную площадь каждой фасадной стены. Затем определяют общую площадь для стеновых поверхностей. Отдельно считают оконные, дверные проёмы. Наконец, считают итог по количеству планок. Используют метод, обозначенный выше.

Фронтоны

Последовательность действий будет примерно той же, что и в обычной ситуации:

  • Сначала узнают площадь фронтона.
  • Далее, если есть – считают окна.
  • Отдельное определение для рабочей площади.
  • Используется стандартная формула, о которой говорилось выше.

Лучший вариант – когда и панели, и комплектующие от одного и того же производителя. Общее строение остаётся одинаковым, но при монтаже могут появиться серьёзные отличия.

Работа с фронтоном предполагает приобретение J-профиля, ветровой доски, софитов для карнизных и фронтонных свесов.

Доборные элементы

Разновидность используемого профиля определяет, на каких принципах основан подсчёт в каждой ситуации. Для стартового профиля общую длину периметра дома делят на длину одного стартового профиля. В случае с финишными планками принцип расчёта примерно такой же.

Угловые элементы нужны далеко не всегда. Надо подсчитать общее количество углов и их длину. Потом значение делят на характеристику одного добора.

Далее есть J-профили, H-профили и софиты. Для них подходят те же рекомендации, озвученные раньше.

Заключение

Использование любых строительных материалов связано с необходимостью точных подсчётов, сайдинг не стал исключением. Озвученные выше значения средние, в зависимости от конкретного производителя они могут с большой вероятностью меняться. При покупке рекомендуется заранее узнать общую площадь дома и стен, чтобы можно было сразу провести подсчёты, с минимальными ошибками.

Технические характеристики и размеры на лучшие фасадные панели

№  Наименование показателя Значение показателя
1 Габаритные размеры длинна/ширина мм Длина 3800, ширина 380/385 мм (в зависимости от артикула)
2 Площадь одной панели м2 1,444 / 1,463 м2 (в зависимости от артикула)
3 Вес м2 панели 3,8 кг / м2
4 Лакокрасочное покрытие NIPPON (Япония)
5 Толщина метала мм (наружная поверхность) 0,27 - 0,30 мм (Корея)
6 Алюмо-Цинковое* покрытие металла 40 гр / м2
7 Состав алюмо-цинкового покрытия 55,0 % алюминий, 43,4 % цинк, 1,6 % кремний
8 Толщина панели (внутреннего слоя), (ППУ-ПеноПолиУретана) 16 мм
9 Группа горючести наполнителя (ППУ) Г1, (слабогорючие) Гост30244-94
10 Теплопроводность, Вт/м*С наполнителя (ППУ) не более 0,021 Вт/м*С
11 Кол-во закрытых пор наполнителя (ППУ) не менее 95 %
12 Водопоглощение наполнителя (ППУ), % объема 1,2 %
13 Экологическая чистота Безопасен! Разрешено применение в жилых зданиях Минздравом РСФСР № 07/6–561 от 26. 12.86
14 Рабочая температура от −80°С до +85°С
15 Устойчивость к воздействию дыма-тумана (1000 час) Никаких изменений не наблюдалось
16 Времена года для монтажа Круглогодично

* Коррозийная стойкость, по сравнению с оцинкованной сталью выше в 5 и более раз, в зависимости от агрессивности окружаемой среды.

Техническая характеристика Стандарт Результат теста Используемый метод
Коэффициент Проводимости Тепла (25°C), В/м²К

≤ 0,040

0,0214

GB/T 10297-1998

Сопротивление давлению кПа

≥ 30

52,7

JG 149-2003

Макс. результат погружения. Количество впитавшейся воды , г/м³

≤ 424

415

JG 149-2003

Плотность (кг/м³)

≥1,7 x 10²

1,821 x 10²

GB/T 6343-1995

Прочность, мм (Ниже указанных значений 0,5 кН)

≤ 18,3

13,3

GB/T 9341-200

Плотность Сжатия, МПа

> 0,1

0,18

JG 149-2003

Устойчивость к воздействию дыма-тумана (1000 час)

/

Никаких изменений не наблюдалось

GB 5938-1986

Устойчивость к воздействию хим. соединений
(Ниже указанного 15% HCl, 72 час)

/ ≤

Никаких изменений не наблюдалось

GB/T 17657-1999

Техническая Характеристика Результат теста Используемый метод
Сила Сопротивления Ветру

8,0

JG 149-2003

Данные предоставлены производителем.

Фасадные панели «Docke-R Berg» под кирпич

Хотите, чтобы ваш дом был уникальным, но при этом не отступать от его классического вида? Это просто! Используйте фасадные панели коллекции BERG, имитирующие любимый во многих странах кирпич.

Размеры габаритные: Длина - 1127 мм; ширина - 461 мм.

Наличие цветов уточняйте у менеджеров! 8 (495) 641-88-10

Такой способ декорирования гарантирует, что ваш новый фасад будет выглядеть абсолютно натурально, и вы не сможете найти на нем ни одного одинакового кирпичика.

Классический кирпич или богатые коричневый и серый – выбор остается за вами. Включайте фантазию и готовьтесь удивить соседей. Ведь приехав на дачу всего через неделю, вместо вашего дачного домика, они увидят современный кирпичный коттедж!

Фасадные панели под кирпич – удобный, недорогой и универсальный материал. Однако, его выбор требует определенных знаний. Пожалуйста, внимательно ознакомьтесь с материалами нашего сайта, чтобы избежать ошибок при выборе. Цокольный полимерный сайдинг, пластиковая клинкерная плитка и цокольный кирпич – тождественные понятия. Но лишь в том случае, если их производством занимается уважаемая компания с большим опытом работы и именем на рынке. Надеемся, что выбрав фасадные панели под кирпич «ТМ Döcke-R», Вы сделаете правильный выбор!

Почему стоит покупать панели «Docke-R»?

  • Простой монтаж панелей на стены из любого материала. Возможно использовать утепление снаружи здания, экономя внутреннее полезное пространство
  • Панели всех коллекций «Деке-Р» возможно сочетать между собой в рамках одного проекта, что позволяет создавать оригинальные фасады
  • Не требует какого-либо обслуживания или ухода в течении всего срока службы
  • Фасадные панели «Docke» отлично подходят как на этапе строительства, так и для реконструкции не новых зданий
  • Производство фасадных панелей немецких стандартов под строгим контролем качества.
  • Цена на панели «Docke-r» на сегодняшний день самая выгодная среди аналогов!

«Фортис» предлагает лучшие условия продажи панелей «Docke-R»!

  • Комплексный подход!
  • У нас Вы можете купить все необходимое для оформления фасадов стеновыми панелями «Дёке»: материалы для обрешетки, утепление, пароизоляция, ветрозащита, необходимый крепеж, строительные скотчи, элементы фасадной вентиляции и декора
  • Компетентные сотрудники соберут оптимально выгодный «пирог» для фасадов Вашего дома, учитывая все технические требования здания
  • Бесплатный расчет всех необходимых материалов. Предоставьте геометрию здания: чертежи, схемы, проекты
  • Для расчета панелей «Деке» необходимы размеры непосредственно всех фасадов и всех проемов

Фасадные панели Альта Профиль — размеры, цена, каталог, фото

Сортировка:

Не сортировать

Подобрать товар

«Альта-Профиль» — мировой лидер по количеству коллекций фасадных панелей.

Отделка под камень, кирпич, гранит, натуральные горные породы или фасадную плитку — в ассортименте 20 коллекций и 129 дизайнерских решений для декора вашего дома.

Коллекции можно комбинировать между собой или с сайдингом. Вы не ограничены в выборе дизайна фасада!



Фасадные панели «Альта-Профиль» – одни из самых прочных на рынке. Благодаря увеличенной толщине и специальным ребрам жесткости они надежно защищают цоколь и стены. При этом не несут дополнительной нагрузки на фундамент здания, легко монтируются и моются.



Особенности панелей Альта-Профиль:



Толще – значит, прочнее

Чем толще панель, тем она прочнее, ее сложнее сломать или согнуть. Фасадные панели «Альта-Профиль» в 3–5 раз* толще сайдинга.

Ребра жесткости

Увеличивают прочность панелей, их устойчивость к механическим и температурным воздействиям. Чем больше ребер жесткости, тем прочнее панель. В цокольном сайдинге «Альта-Профиль» предусмотрено максимальное их количество.

Малая нагрузка на фасад

Фасадные панели в 10 раз легче кирпича! Один метр фасадных панелей весит 1,3–2 кг*. Вес 1м кирпичной кладки – 17,2 кг. Цокольным сайдингом можно облицевать любое здание, не увеличивая нагрузку на фундамент и несущие конструкции.

Оптимальные размеры панелей

Размеры фасадных панелей рассчитаны таким образом, чтобы их было удобно переносить, транспортировать и монтировать.



Гарантия качества

Качество фасадных панелей «Альта-Профиль» подтверждено сертификатами соответствия и пожарной безопасности, а также гигиеническими заключениями.



Фасадные панели «Альта-Профиль» реалистично повторяют цвет и фактуру натуральных материалов. С расстояния нескольких метров их не отличить от камня или кирпича.



Почему фасадные панели Альта-Профиль выглядят так натуралистично?

«Рваная» фактура панели

Неровная фактура панели со скошенными углами позволяет добиться максимально естественной формы камня или кирпича.

Попадание в тон

Все панели Альта-Профиль идентичны по цвету природному материалу. Панели одной коллекции и цвета, но из разных партий – всегда одинакового оттенка.

Многослойная прокраска

Цокольный сайдинг окрашивается в несколько слоев. Последний этап – точечная прокраска пульверизатором. Так панели приобретают неравномерный оттенок, который подчеркивает природную текстуру натурального камня.

Оптимальные размеры

Размер панели подбирается таким образом, чтобы избежать ощущения мозаичности. Это позволяет добиться естественного рисунка кирпичной или каменной кладки.

Выезжаем на замер фасада →

Вызвать замерщика

что это, монтаж, размеры и виды — Дом кровли и фасада

Отделка дома фасадными панелями позволяет добиться такого же эффекта, как и при использовании сайдинга. Однако материалы такого рода имеют более высокие параметры эксплуатации, они прочны, внешне имитируют натуральные материалы, а также экологически чистые.

Монтаж фасадных панелей может производиться по целому дому, либо же частично. Используя такие материалы, можно отлично выделить определенные элементы любого здания, включая арки, колонны, и подобные составляющие декора. В некоторых случаях проводится отделка оконных и дверных проемов.

Фасадные панели — что это: основные преимущества

Среди главных преимуществ вышеуказанного материала, выделяют следующие:

  • Комплексная защита стен и элементов дома от внешних факторов, оказывающих негативное влияние;
  • Устойчивость к низким и высоким температурам, повышенной влажности;
  • Допускается возможность установки в любых погодных условиях;
  • Простота монтажа;
  • Простота эксплуатации;
  • Длительная продолжительность службы — не менее 25 лет;
  • Универсальное применение;
  • Возможность имитировать некоторые натуральные материалы;
  • Защита от возникновения пожаров.

Виды фасадных панелей

Особую популярность такие материалы получили за счет большого количества фактурных решений, и обширного ассортимента цветов. Имеется несколько видов конструкций:

  • Панели под кирпич;
  • Под камень;
  • Имитация дерева.

Первые — станут отличной заменой дорогим разновидностям кирпича либо плитке из керамики. Такие плиты можно использовать при облицовочных работах любых зданий. Они отличаются высокой устойчивостью к ультрафиолетовым лучам и долго не теряют своих внешних характеристик. В товарной линейке можно найти множество цветовых решений — от стандартного белого и до бордового с текстурами натуральных материалов.

Вторые — отличная альтернатива дорогим строительным работам при укладке натурального камня. Используя особую технологию, производители создают уникальные панели, которые внешне почти не отличаются от натурального материала. Установка проводится на любые поверхности, фасад устойчив к любым внешним воздействиям.

Фасады, имитирующие дерево, позволяют создать высокопрочную конструкцию, с неповторимым дизайном, который наполнит дом комфортом и уютом. Материалы имеют более высокую устойчивость к разным факторам, что делает их намного практичнее, чем натуральные материалы. Кроме того, такие фасады устойчивы к пожарам. Какие фасадные панели лучше, каждый хозяин решает самостоятельно, в зависимости от дизайна постройки.

Как крепить фасадные панели

Конечно же, лучше проводить установку панелей с участием профессиональных мастеров, но допускается и самостоятельная установка. Для желающих самостоятельно выполнить монтаж, потребуется ряд инструментов: дрель, перфоратор, молоток, уровень, и шуруповерт.

Установка может проводиться непосредственно на стену, либо на обрешетку. Первый метод допускается при предварительном выравнивании всех поверхностей. Обычно, так устанавливают термопанели. Нужно контролировать целостность панелей, и аккуратно нарезать планки, поскольку конструкция должна защищать жилье от внешних воздействий. При порче планок, срок службы может существенно сократиться.

В наше время все чаще применяется методика обрешетки при монтаже панелей. Такой способ экономичнее, поскольку не нужно выравнивать стены. Конструкция фасада получается ровной за счет использования обрешетки, которая становится своеобразным каркасом. Изначально в нижней части конструкции устанавливается профиль, на который крепится первая пластина.

С помощью строительного уровня проводят разметку будущих отверстий. Потребуется отметить размеры фасадных панелей, и проводить разрезы по левому краю. Монтаж проводится в планку цоколя, а также внешние углы, после чего скрепляется саморезами.

Приобрести фасадные панели в Екатеринбурге

Компания «Дом кровли и фасада» предлагает Вам купить лучшие материалы по доступным и лояльным ценам. В нашем каталоге представлен обширный ассортимент материалов, вы сможете найти оптимальное решение для вашего дома. Производство фасадных панелей выполняется с учетом всех стандартов качества.

Такие конструкции не нуждаются в особом уходе, достаточно иногда снимать грязь влажной тряпкой, и пару раз в год проводить мойку с использованием специальных средств.

% PDF-1.3 % 30 0 объект > эндобдж xref 30 48 0000000016 00000 н. 0000001324 00000 н. 0000001417 00000 н. 0000001940 00000 н. 0000002147 00000 н. 0000002433 00000 н. 0000002662 00000 н. 0000002915 00000 н. 0000003302 00000 н. 0000003341 00000 п. 0000003398 00000 н. 0000003451 00000 н. 0000003567 00000 н. 0000003671 00000 н. 0000003733 00000 н. 0000003967 00000 н. 0000003988 00000 н. 0000004100 00000 н. 0000004209 00000 н. 0000005138 00000 п. 0000005160 00000 н. 0000006283 00000 п. 0000006304 00000 н. 0000007336 00000 н. 0000007357 00000 н. 0000008412 00000 н. 0000008433 00000 н. 0000008863 00000 н. 0000009455 00000 н. 0000010288 00000 п. 0000010309 00000 п. 0000011097 00000 п. 0000011118 00000 п. 0000011903 00000 п. 0000011924 00000 п. 0000012541 00000 п. 0000013403 00000 п. 0000013481 00000 п. 0000013558 00000 п. 0000014200 00000 н. 0000019162 00000 п. 0000021840 00000 п. 0000023074 00000 п. 0000023865 00000 п. 0000024656 00000 п. 0000026189 00000 п. 0000001567 00000 н. 0000001919 00000 н. трейлер ] >> startxref 0 %% EOF 31 0 объект > эндобдж 32 0 объект `Dz - # _ m_} g) / U (m ~ jo2 ', j # wDf͜ $) / П-4 / V 1 / Длина 40 >> эндобдж 76 0 объект > поток ٔ / aJI ܰ- FZ! O85-- Rq1s @ vLPh [ Б !.˚zRJq0c | sGL = 24 쮟 'A ݎ ETk g / yY @ ac% @ a-ʼn] 0cw! UT] "dR ց ݏ њ.΂zg3b0˳A ݅]% g z' конечный поток эндобдж 77 0 объект 260 эндобдж 33 0 объект > эндобдж 34 0 объект > / XObject> / ExtGState> / ColorSpace> >> эндобдж 35 0 объект > эндобдж 36 0 объект # ZkW4% w $ s =) / FontFile3 71 0 R >> эндобдж 37 0 объект > эндобдж 38 0 объект [ / ICCBased 70 0 R ] эндобдж 39 0 объект [ / Разделение / BelBlue 38 0 R 72 0 R ] эндобдж 40 0 объект [ / Разлука / Все 38 0 R 65 0 R ] эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект [ / Разделение / BelLightGrey 38 0 R 68 0 R ] эндобдж 44 0 объект

Ошибка 404: страница не найдена

Ошибка 404: страница не найдена

Выйти

Вы вышли из системы.

Пожалуйста, дайте нам знать, если вам нужна дополнительная информация для вашего проекта.

METCASE Северная Америка

Расширенный поиск Номер детали.

Название продукта19 "Консольные полки19" Передние панелиCombimet 19 "DatametDiecast 5000Diecast 5500Ножки корпуса Передние панелиInstrumet 19" Mettec 19 "MinimetPCB Монтажные аксессуарыTechnometTechnomet 19" UnicaseUnideskUnimetUnimet 19 "Unimet 19 "Versamet 19"
  • Корпуса Корпуса Корпуса для электронных устройств | Корпуса для монтажа в 19-дюймовую стойку

    Универсальный ассортимент, включая настольные корпуса; небольшие инструментальные кейсы; переносные вольеры с дужками; Корпуса для монтажа в 19-дюймовую стойку и корпуса для настенного монтажа.

    подробнее

    Металлические корпуса Корпуса металлические современные для OEM-оборудования

    Для настольного, настенного, портативного и монтируемого в 19-дюймовую стойку электронного оборудования. Все изготовлено из высококачественного алюминия.

    подробнее

  • Аксессуары Принадлежности Принадлежности для электронных шкафов METCASE и др.

    Ознакомьтесь с обширным ассортиментом аксессуаров: 19-дюймовые передние панели, ручки, комплекты ножек корпуса, направляющие для печатных плат и крепления.

    подробнее

    Принадлежности для корпусов Обширный ассортимент универсальных принадлежностей

    19-дюймовые передние панели, ручки, комплекты ножек корпуса, направляющие для печатных плат и 19-дюймовые монтажные комплекты.

    подробнее

    Принадлежности для 19-дюймовых стоек Универсальные аксессуары для 19 "оборудования

    Ассортимент универсальных 19-дюймовых стоечных полок, 19-дюймовых передних панелей и креплений.

    подробнее

  • Индивидуальные корпуса Корпуса на заказ Индивидуальные корпуса для OEM-электроники

    Мы можем поставить полностью готовые индивидуальные корпуса для электроники со всеми необходимыми модификациями для монтажа ваших печатных плат, дисплеев, разъемов и других компонентов.

    подробнее

    Модификации и отделка Все необходимые вам услуги по настройке

    Наша производственная площадка оснащена всем оборудованием, необходимым для производства полностью готовых корпусов и лицевых панелей, готовых к установке ваших электронных компонентов.

    подробнее

    Корпуса на заказ Металлические корпуса и детали из листового металла на заказ

    Полностью индивидуальные корпуса для электроники могут быть созданы с использованием наших стандартных компонентов корпуса, таких как отливки под давлением и экструзионные профили, или из полностью изготовленных компонентов из листового металла.

    подробнее

  • Новости Новости

    Полная информация обо всех наших новых продуктах и ​​услугах, а также новости компании.

    подробнее

    Пресс-релизы

    Прочтите нашу последнюю информацию для прессы компании и наш полный архив пресс-релизов.

    подробнее

    Блог

    Наши блоги освещают отраслевые тенденции, инструкции, приложения для клиентов, ответы на часто задаваемые вопросы, международные стандарты продукции и подробную информацию о наших новых продуктах и ​​услугах.

    подробнее

  • О нас

    METCASE Северная Америка

    OKW Enclosures, Inc. является североамериканским представителем корпусов METCASE. Мы находимся в Бриджвилле, штат Пенсильвания.

    подробнее

  • Техническая информация

    Техническая информация

    Здесь вы можете загрузить наши спецификации, сертификаты, заявления REACH, RoHS и WEEE, инструкции по сборке и каталоги.

    подробнее

    Заявление REACH

    Мы стремимся выполнять наши юридические обязательства в соответствии с REACH. Прочтите наше заявление здесь.

    подробнее

    Директивы ROHS / WEEE

    Заявление о соответствии нашей продукции директивам RoHS и WEEE.

    подробнее

    Товары, снятые с производства

    Если вы не можете найти продукт на нашем веб-сайте, проверьте здесь, не было ли прекращено его производство.

    подробнее

  • Заказ

    Информация для заказа

    Полная информация о размещении заказа, получении коммерческого предложения или образца, стоимости доставки, условиях оплаты и типичных сроках доставки.

    подробнее

  • Контакт

    Связаться с METCASE

    Полные контактные данные и встреча с нашей командой.Плюс как сделать запрос или запросить коммерческое предложение и / или образец.

    подробнее

    Форма общего запроса

    Используйте нашу контактную форму для общих запросов и запросов информации, а также для загрузки документов и изображений.

    подробнее

    Как нас найти

    Туристическая информация, если вы посещаете наш офис в США в Бриджвилле, штат Пенсильвания.

    подробнее

    Международная сеть продаж

    Здесь вы можете найти местное контактное лицо OKW.У нас есть дочерние компании в 8 странах и постоянные партнеры по продажам по всему миру, которые готовы вам помочь.

    подробнее

Получите образцы

Просто нажмите на символ «добавить в мою корзину», чтобы добавить товары в свою личную корзину. Затем вы можете запросить образцы и получить коммерческое предложение.

Узнать больше здесь


Руководство по размерам и размерам входной двери Epic (графики и таблицы)

Вам нужно знать общие размеры входной двери? Это ваш эпический справочник по размерам входных дверей для всех типов входных дверей.

Входная дверь, широко известная как входная дверь, - это то, что большинство людей считает стандартной для жилого дома. Они могут быть любого размера от 30 дюймов и выше и доступны с любым количеством встроенных стеклянных узоров или сплошными и изготовлены из дерева, винила или металла.

Ниже представлена ​​обширная серия диаграмм и таблиц, в которых указаны размеры входных дверей для многих типов входных дверей.

Связано: Размеры гаражных ворот | Размеры французской двери | Размеры раздвижной двери | Размеры карманной двери | Размеры межкомнатной двери | Все размеры двери

Центрально-распашные двери с Inswing

Центральные распашные межкомнатные двери относятся к так называемым тройным дверям, термин «inswing» означает традиционный стиль, который открывается в дом.Стандартные номинальные размеры для таких дверей составляют 7-1 / 2 фута, 8 футов или девять футов в ширину и либо стандартные 6 футов 8 дюймов в высоту для большинства комнат, либо в высоту 8 футов для комнат с приподнятыми потолками. Из трех дверных панелей одна, которая открывается для повседневного использования, может располагаться как с левой, так и с правой стороны и прикрепляться на петлях к середине дверной конструкции, а не к внешнему краю.

Распашные двери с распашной дверцей

Центрально-распашные наружные двери такие же, за исключением того, что они откидываются из дома, чтобы оставить место внутри, и имеют специальные петли, чтобы грабитель не мог их снять с помощью обычных бытовых инструментов.

Двустворчатая дверь с вентиляцией боковых окон

Двустворчатая дверь с вентилируемыми боковыми окнами состоит из двух дверей, встроенных в единое целое, что позволяет использовать одну дверь ежедневно, или обе двери можно открывать как приглашение для гостей или чтобы оставить место для внесения мебели. По обеим сторонам есть тонкие окна, высота которых равна высоте двери, и их можно открыть для поступления свежего воздуха.

Входная дверь: рамы входных и панельные двери

Двери с рамой и панелями - это типичные двери с контурными формами, которые большинство людей ожидают увидеть в качестве главного входа в дом, с несколькими различными контурами, которые добавляют прочности и эстетической привлекательности дизайну.Доступны разные размеры, но обычно около 32-34 дюймов подходит для старых домов, тогда как в зданиях, требующих доступа для людей с ограниченными возможностями, будут двери шириной не менее 36 дюймов.

Входная дверь Передние фары и фрамуги

Окно с фрамугой, иногда называемое оконным проемом, представляет собой горизонтальное окно над дверью. Прозрачное стекло немного необычно для такого применения, хотя его можно использовать со шторами. Наиболее распространенным является использование матового стекла, чтобы пропустить свет, но не видение, витражи могут быть немного дороже, но служат той же цели.

Входная дверь с решеткой

Грили могут использоваться в декоративных целях или в целях безопасности, либо в обоих целях. Дверные решетки - это железные детали в качестве декоративных элементов или решеток, позволяющие стеклянным дверям оставаться надежным вариантом двери, не беспокоясь о том, что кто-то просто разбьет стекло.

Запасные части (Ремоделлер)

Вернитесь на главную страницу размеров двери.

% PDF-1.5 % 87 0 объект > эндобдж xref 87 2161 0000000016 00000 н. 0000050753 00000 п. 0000050852 00000 п. 0000082612 00000 п. 0000082725 00000 п. 0000122460 00000 н. 0000161256 00000 н. 0000197833 00000 н. 0000234272 00000 н. 0000234420 00000 н. 0000234567 00000 н. 0000271336 00000 н. 0000306836 00000 н. 0000306981 00000 п. 0000307079 00000 п. 0000307228 00000 п. 0000307346 00000 н. 0000307492 00000 н. 0000307590 00000 н. 0000307736 00000 н. 0000307834 00000 н. 0000307980 00000 п. 0000308103 00000 н. 0000308249 00000 н. 0000308347 00000 н. 0000308493 00000 п. 0000308591 00000 н. 0000308737 00000 н. 0000308860 00000 н. 0000309006 00000 н. 0000309104 00000 п. 0000309250 00000 н. 0000309348 00000 п. 0000309494 00000 н. 0000309617 00000 н. 0000309763 00000 н. 0000309861 00000 н. 0000310010 00000 н. 0000310156 00000 н. 0000310254 00000 п. 0000310400 00000 н. 0000310523 00000 п. 0000310669 00000 н. 0000310794 00000 п. 0000310940 00000 н. 0000311038 00000 н. 0000311184 00000 н. 0000311282 00000 н. 0000311428 00000 н. 0000311526 00000 н. 0000311672 00000 н. 0000311795 00000 н. 0000311941 00000 н. 0000312091 00000 н. 0000312237 00000 н. 0000312360 00000 н. 0000312506 00000 н. 0000312604 00000 н. 0000312750 00000 н. 0000312900 00000 н. 0000313046 00000 н. 0000313169 00000 н. 0000313315 00000 н. 0000313413 00000 н. 0000313559 00000 н. 0000313682 00000 н. 0000314249 00000 н. 0000314395 00000 н. 0000314493 00000 п. 0000314639 00000 н. 0000315278 00000 н. 0000315376 00000 н. 0000315488 00000 н. 0000315634 00000 н. 0000315757 00000 н. 0000315903 00000 н. 0000316026 00000 н. 0000316124 00000 н. 0000316270 00000 н. 0000316416 00000 н. 0000316514 00000 н. 0000316660 00000 н. 0000316809 00000 н. 0000316955 00000 н. 0000317078 00000 н. 0000317405 00000 н. 0000317551 00000 н. 0000317674 00000 н. 0000318299 00000 н. 0000318463 00000 н. 0000318552 00000 н. 0000318723 00000 н. 0000353905 00000 н. 0000354929 00000 н. 0000355975 00000 н. 0000356999 00000 н. 0000357181 00000 н. 0000358194 00000 н. 0000358420 00000 н. 0000358614 00000 н. 0000358837 00000 н. 0000359837 00000 н. 0000360827 00000 н. 0000361815 00000 н. 0000362807 00000 н. 0000363917 00000 н. 0000364163 00000 н. 0000365173 00000 п 0000366145 00000 н. 0000366389 00000 н. 0000367379 00000 н. 0000367585 00000 н. 0000367767 00000 н. 0000368813 00000 н. 0000369809 00000 н. 0000370791 00000 п. 0000370968 00000 н. 0000371947 00000 н. 0000372137 00000 н. 0000373119 00000 н. 0000374181 00000 п. 0000374387 00000 н. 0000375410 00000 н. 0000376408 00000 п. 0000376610 00000 н. 0000376853 00000 н. 0000377043 00000 н. 0000377286 00000 н. 0000378327 00000 н. 0000379312 00000 н. 0000379502 00000 н. 0000380492 00000 н. 0000380731 00000 н. 0000381738 00000 н. 0000381981 00000 н. 0000382971 00000 н. 0000383969 00000 н. 0000384167 00000 н. 0000385159 00000 н. 0000385406 00000 п. 0000386397 00000 н. 0000386608 00000 н. 0000387597 00000 п. 0000387840 00000 п. 0000388034 00000 н. 0000389025 00000 н. 0000389276 00000 н. 00003 00000 н. 00003 00000 н. 00003 00000 н. 0000391713 00000 н. 0000392701 00000 н. 0000392952 00000 н. 0000393984 00000 н. 0000394231 00000 п. 0000395241 00000 н. 0000395452 00000 н. 0000396522 00000 н. 0000397550 00000 н. 0000398526 00000 н. 0000398758 00000 н. 0000399812 00000 н. 0000400043 00000 н. 0000400279 00000 н. 0000401267 00000 н. 0000402288 00000 н. 0000403266 00000 н. 0000403439 00000 н. 0000404453 00000 п. 0000404678 00000 н. 0000405637 00000 п. 0000405866 00000 н. 0000406113 00000 н. 0000407079 00000 п. 0000407312 00000 н. 0000408274 00000 н. 0000408451 00000 н. 0000408680 00000 н. 0000408870 00000 н. 0000409849 00000 н. 0000410101 00000 п. 0000411081 00000 п. 0000412108 00000 н. 0000413083 00000 н. 0000414060 00000 н. 0000414293 00000 н. 0000414523 00000 п. 0000415499 00000 н. 0000416490 00000 н. 0000416688 00000 н. 0000417665 00000 н. 0000418643 00000 п. 0000418854 00000 н. 0000419101 00000 п. 0000419347 00000 н. 0000420310 00000 н. 0000421305 00000 н. 0000422288 00000 н. 0000422525 00000 н. 0000423535 00000 н. 0000423767 00000 н. 0000424764 00000 н. 0000425819 00000 п. 0000426062 00000 н. 0000427022 00000 н. 0000427228 00000 н. 0000428221 00000 н. 0000428470 00000 н. 0000429455 00000 н. 0000429703 00000 н. 0000430685 00000 н. 0000431648 00000 н. 0000431885 00000 н. 0000432873 00000 н. 0000433110 00000 н. 0000434089 00000 н. 0000435063 00000 н. 0000436055 00000 н. 0000437047 00000 н. 0000437288 00000 п. 0000438280 00000 н. 0000439254 00000 н. 0000440284 00000 н. 0000440461 00000 п. 0000441434 00000 н. 0000442423 00000 н. 0000443396 00000 н. 0000443641 00000 н. 0000444616 00000 н. 0000445590 00000 н. 0000445844 00000 н. 0000446819 00000 н. 0000447808 00000 н. 0000448773 00000 н. 0000449752 00000 н. 0000450735 00000 н. 0000451705 00000 н. 0000452711 00000 н. 0000453678 00000 н. 0000454678 00000 н. 0000455654 00000 н. 0000456622 00000 н. 0000456847 00000 н. 0000457818 00000 п. 0000458822 00000 н. 0000459813 00000 п. 0000460823 00000 п. 0000461827 00000 н. 0000462000 00000 н. 0000462263 00000 н. 0000463247 00000 н. 0000464255 00000 н. 0000465227 00000 н. 0000465475 00000 н. 0000465709 00000 н. 0000465949 00000 н. 0000466934 00000 п. 0000467111 00000 п. 0000467353 00000 п. 0000467614 00000 н. 0000467853 00000 п. 0000468887 00000 н. 0000469883 00000 н. 0000470132 00000 н. 0000471122 00000 н. 0000472116 00000 н. 0000473105 00000 н. 0000474077 00000 н. 0000475089 00000 н. 0000476083 00000 н. 0000477045 00000 н. 0000478039 00000 н. 0000478233 00000 н. 0000479215 00000 н. 0000479453 00000 н. 0000479685 00000 н. 0000479908 00000 н. 0000480898 00000 н. 0000481865 00000 н. 0000482840 00000 н. 0000483071 00000 н. 0000484053 00000 н. 0000485044 00000 н. 0000485305 00000 н. 0000486298 00000 н. 0000486540 00000 н. 0000487519 00000 н. 0000488500 00000 н. 0000489463 00000 н. 0000489702 00000 н. 0000489879 00000 н. 00004 00000 н. 0000491907 00000 н. 0000492910 00000 н. 0000493879 00000 п. 0000494073 00000 н. 0000495095 00000 н. 0000496112 00000 н. 0000496306 00000 н. 0000497307 00000 н. 0000497484 00000 н. 0000498504 00000 н. 0000499530 00000 н. 0000500526 00000 н. 0000500745 00000 н. 0000500918 00000 н. 0000501133 00000 н. 0000501323 00000 н. 0000502316 00000 н. 0000502489 00000 н. 0000502695 00000 н. 0000503655 00000 н. 0000504624 00000 н. 0000504854 00000 н. 0000505044 00000 н. 0000505221 00000 н. 0000505415 00000 н. 0000506403 00000 н. 0000507408 00000 н. 0000508417 00000 н. 0000509421 00000 н. 0000510406 ​​00000 п. 0000510657 00000 н. 0000511622 00000 н. 0000512650 00000 н. 0000513664 00000 н. 0000514635 00000 н. 0000515634 00000 н. 0000516643 00000 н. 0000517613 00000 н. 0000517856 00000 н. 0000518082 00000 н. 0000519088 00000 н. 0000520050 00000 н. 0000521013 00000 н. 0000521995 00000 н. 0000522965 00000 н. 0000523231 00000 н. 0000524221 00000 н. 0000525198 00000 н. 0000526232 00000 н. 0000527270 00000 н. 0000528264 00000 н. 0000529241 00000 н. 0000530213 00000 н. 0000531215 00000 н. 0000531449 00000 н. 0000532457 00000 н. 0000532634 00000 н. 0000532895 00000 н. 0000533097 00000 н. 0000533329 00000 н. 0000533550 00000 н. 0000533793 00000 п. 0000533987 00000 н. 0000534239 00000 н. 0000534421 00000 н. 0000534598 00000 н. 0000534780 00000 н. 0000534966 00000 н. 0000535143 00000 п. 0000536187 00000 н. 0000536364 00000 н. 0000536541 00000 н. 0000536718 00000 н. 0000536891 00000 н. 0000537073 00000 н. 0000537263 00000 п. 0000537465 00000 н. 0000538450 00000 н. 0000539416 00000 н. 0000540433 00000 н. 0000540610 00000 н. 0000540835 00000 н. 0000541012 00000 н. 0000541978 00000 н. 0000542168 00000 п. 0000542341 00000 п. 0000542531 00000 н. 0000543535 00000 н. 0000543786 00000 н. 0000544779 00000 н. 0000545759 00000 н. 0000545970 00000 н. 0000546945 00000 н. 0000547934 00000 н. 0000548116 00000 н. 0000549091 00000 н. 0000550083 00000 н. 0000550281 00000 н. 0000551306 00000 н. 0000552326 00000 н. 0000553324 00000 н. 0000554282 00000 н. 0000554494 00000 н. 0000555490 00000 н. 0000556457 00000 н. 0000557441 00000 н. 0000557682 00000 н. 0000558686 00000 н. 0000559681 00000 п. 0000560693 00000 п. 0000560875 00000 н. 0000561846 00000 н. 0000562028 00000 н. 0000562205 00000 н. 0000562387 00000 п. 0000562626 00000 н. 0000563616 00000 н. 0000564599 00000 н. 0000565587 00000 н. 0000566628 00000 н. 0000567621 00000 н. 0000568616 00000 н. 0000569624 00000 н. 0000569810 00000 н. 0000570049 00000 н. 0000570226 00000 н. 0000570403 00000 п. 0000570580 00000 н. 0000570757 00000 н. 0000570947 00000 н. 0000571938 00000 н. 0000572921 00000 н. 0000573897 00000 н. 0000574882 00000 н. 0000575055 00000 н. 0000575237 00000 н. 0000575410 00000 н. 0000575596 00000 н. 0000575790 00000 н. 0000575976 00000 н. 0000576149 00000 н. 0000576322 00000 н. 0000576499 00000 н. 0000576676 00000 н. 0000577654 00000 н. 0000577836 00000 н. 0000578087 00000 н. 0000579077 00000 н. 0000580068 00000 н. 0000581051 00000 н. 0000581253 00000 н. 0000582251 00000 н. 0000583239 00000 н. 0000584250 00000 н. 0000584491 00000 н. 0000584681 00000 н. 0000584916 00000 н. 0000585139 00000 н. 0000586156 00000 п. 0000587159 00000 н. 0000588146 00000 н. 0000589175 00000 н. 0000589357 00000 н. 0000589568 00000 н. 00005 00000 н. 00005
00000 н. 0000591753 00000 н. 0000591930 00000 н. 0000592112 00000 н. 0000592285 00000 н. 0000592467 00000 н. 0000592649 00000 н. 0000592822 00000 н. 0000593028 00000 н. 0000593997 00000 н. 0000594969 00000 н. 0000595995 00000 н. 0000596989 00000 н. 0000597187 00000 н. 0000597360 00000 н. 0000598372 00000 п. 0000598545 00000 н. 0000599520 00000 н. 0000599702 00000 н. 0000599875 00000 н. 0000600052 00000 н. 0000600285 00000 н. 0000601257 00000 н. 0000602313 00000 н. 0000602528 00000 н. 0000603527 00000 н. 0000604502 00000 н. 0000605494 00000 н. 0000606473 00000 н. 0000606702 00000 н. 0000606926 00000 н. 0000607909 00000 н. 0000608915 00000 н. 0000610006 00000 н. 0000610232 00000 н. 0000611206 00000 н. 0000612214 00000 н. 0000612437 00000 п. 0000613430 00000 н. 0000613681 00000 п. 0000613858 00000 п. 0000614040 00000 н. 0000615049 00000 н. 0000616087 00000 н. 0000617062 00000 н. 0000617293 00000 н. 0000618279 00000 н. 0000619282 00000 п. 0000620285 00000 н. 0000620508 00000 н. 0000621482 00000 н. 0000622448 00000 н. 0000623421 00000 н. 0000624408 00000 н. 0000625383 00000 п. 0000625646 00000 н. 0000626716 00000 н. 0000627682 00000 н. 0000628657 00000 н. 0000629644 00000 н. 0000630642 00000 п. 0000631602 00000 н. 0000631846 00000 н. 0000632844 00000 н. 0000633813 00000 н. 0000634773 00000 п. 0000635737 00000 п. 0000636709 00000 н. 0000637684 00000 п. 0000638671 00000 п. 0000639640 00000 н. 0000640602 00000 н. 0000641656 00000 н. 0000642643 00000 н. 0000642867 00000 н. 0000643122 00000 н. 0000644104 00000 н. 0000645091 00000 н. 0000646084 00000 н. 0000647068 00000 н. 0000648040 00000 н. 0000648234 00000 н. 0000648460 00000 н. 0000648642 00000 н. 0000648890 00000 н. 0000649923 00000 н. 0000650904 00000 н. 0000651145 00000 н. 0000651327 00000 н. 0000652297 00000 н. 0000653268 00000 н. 0000653445 00000 н. 0000653618 00000 н. 0000653848 00000 н. 0000654104 00000 н. 0000655113 00000 п. 0000656109 00000 н. 0000657083 00000 н. 0000657260 00000 н. 0000657437 00000 н. 0000657614 00000 н. 0000658581 00000 н. 0000658828 00000 н. 0000659030 00000 н. 0000659268 00000 н. 0000659458 00000 п. 0000659648 00000 н. 0000660621 00000 н. 0000660807 00000 н. 0000660980 00000 н. 0000661162 00000 н. 0000661409 00000 н. 0000661591 00000 н. 0000661764 00000 н. 0000661979 00000 п. 0000662970 00000 н. 0000663226 00000 н. 0000664222 00000 п. 0000665255 00000 н. 0000666235 00000 н. 0000667263 00000 н. 0000668231 00000 п. 0000668454 00000 п. 0000669433 00000 н. 0000670445 00000 н. 0000671463 00000 н. 0000672463 00000 н. 0000673433 00000 н. 0000674396 00000 н. 0000674631 00000 н. 0000674874 00000 н. 0000675843 00000 н. 0000676062 00000 н. 0000677053 00000 н. 0000677235 00000 н. 0000678222 00000 н. 0000678465 00000 н. 0000678647 00000 н. 0000678824 00000 н. 0000679001 00000 н. 0000680070 00000 н. 0000680289 00000 п. 0000681310 00000 н. 0000681521 00000 н. 0000682486 00000 н. 0000683472 00000 н. 0000684460 00000 н. 0000685500 00000 н. 0000685747 00000 н. 0000686802 00000 н. 0000687013 00000 н. 0000688007 00000 н. 0000688979 00000 н. 0000689992 00000 н. 00006 00000 н. 0000691146 00000 н. 0000691394 00000 н. 0000692367 00000 н. 0000693366 00000 н. 0000694394 00000 н. 0000695388 00000 п. 0000696382 00000 п. 0000696621 00000 н. 0000697597 00000 п. 0000698603 00000 п. 0000699579 00000 н. 0000699756 00000 н. 0000700744 00000 н. 0000700926 00000 н. 0000701905 00000 н. 0000702902 00000 н. 0000703911 00000 н. 0000704887 00000 н. 0000705851 00000 п. 0000706094 00000 н. 0000706345 00000 п. 0000706608 00000 н. 0000707588 00000 н. 0000707818 00000 п. 0000708803 00000 н. 0000709775 00000 н. 0000709990 00000 н. 0000710172 00000 н. 0000711144 00000 н. 0000712118 00000 н. 0000713143 00000 н. 0000713375 00000 н. 0000713610 00000 н. 0000714616 00000 н. 0000715599 00000 н. 0000715822 00000 н. 0000716813 00000 н. 0000717782 00000 н. 0000718033 00000 н. 0000719055 00000 н. 0000720042 00000 н. 0000720301 00000 н. 0000721290 00000 н. 0000722266 00000 н. 0000723293 00000 н. 0000724288 00000 н. 0000725302 00000 н. 0000726302 00000 н. 0000726484 00000 н. 0000726661 00000 н. 0000726843 00000 н. 0000727813 00000 н. 0000728064 00000 н. 0000728303 00000 н. 0000729279 00000 н. 0000730273 00000 н. 0000730516 00000 н. 0000730755 00000 н. 0000730994 00000 н. 0000731985 00000 н. 0000732998 00000 н. 0000733965 00000 н. 0000734971 00000 п. 0000735947 00000 н. 0000736198 00000 н. 0000737200 00000 н. 0000737377 00000 н. 0000737579 00000 п. 0000738583 00000 н. 0000738822 00000 н. 0000739076 00000 н. 0000740051 00000 н. 0000741063 00000 н. 0000742032 00000 н. 0000743019 00000 п. 0000743986 00000 н. 0000744952 00000 н. 0000745129 00000 н. 0000745356 00000 п. 0000746343 00000 п. 0000746537 00000 н. 0000747541 00000 п. 0000748516 00000 н. 0000749512 00000 н. 0000750478 00000 н. 0000751484 00000 н. 0000752450 00000 н. 0000753456 00000 н. 0000754421 00000 н. 0000755408 00000 н. 0000756383 00000 п. 0000756641 00000 н. 0000757615 00000 н. 0000758587 00000 н. 0000758828 00000 н. 0000759851 00000 н. 0000760103 00000 п. 0000760280 00000 н. 0000761280 00000 н. 0000762359 00000 н. 0000762599 00000 н. 0000763567 00000 н. 0000763804 00000 н. 0000764813 00000 н. 0000765040 00000 н. 0000765222 00000 н. 0000765466 00000 н. 0000765714 00000 н. 0000765976 00000 н. 0000766162 00000 н. 0000767188 00000 н. 0000768175 00000 н. 0000769167 00000 н. 0000770176 00000 п. 0000771208 00000 н. 0000771473 00000 н. 0000772445 00000 н. 0000773458 00000 н. 0000774460 00000 н. 0000775439 00000 п. 0000775686 00000 н. 0000775928 00000 н. 0000776176 00000 п. 0000776399 00000 н. 0000776581 00000 н. 0000776809 00000 н. 0000777070 00000 н. 0000777321 00000 н. 0000778364 00000 н. 0000779339 00000 н. 0000780349 00000 н. 0000781319 00000 п. 0000781521 00000 н. 0000782545 00000 н. 0000782798 00000 н. 0000783776 00000 н. 0000783974 00000 н. 0000784986 00000 н. 0000785957 00000 н. 0000786964 00000 н. 0000787973 00000 п. 0000789020 00000 н. 0000789259 00000 н. 0000789524 00000 н. 00007 00000 н. 0000791534 00000 п. 0000792506 00000 н. 0000793498 00000 п. 0000794506 00000 н. 0000795518 00000 п. 0000796532 00000 н. 0000796714 00000 н. 0000796904 00000 н. 0000797932 00000 н. 0000798118 00000 п. 0000798304 00000 н. 0000798486 00000 н. 0000798668 00000 н. 0000798845 00000 н. 0000799018 00000 н. 0000800018 00000 н. 0000800200 00000 н. 0000801176 00000 н. 0000801370 00000 н. 0000801608 00000 н. 0000801877 00000 н. 0000802054 00000 н. 0000803033 00000 н. 0000803227 00000 н. 0000804233 00000 н. 0000805209 00000 н. 0000805395 00000 н. 0000806367 00000 н. 0000807353 00000 н. 0000807594 00000 н. 0000808576 00000 н. 0000808802 00000 н. 0000809021 00000 н. 0000809261 00000 н. 0000809438 00000 н. 0000810417 00000 н. 0000810603 00000 н. 0000811585 00000 н. 0000812607 00000 н. 0000812784 00000 н. 0000813785 00000 н. 0000814753 00000 н. 0000815762 00000 н. 0000816737 00000 н. 0000817712 00000 н. 0000818687 00000 н. 0000818938 00000 п. 0000819909 00000 н. 0000820107 00000 н. 0000821076 00000 н. 0000822088 00000 н. 0000823098 00000 н. 0000824086 00000 н. 0000824259 00000 н. 0000824441 00000 н. 0000824680 00000 н. 0000825653 00000 н. 0000826628 00000 н. 0000826830 00000 н. 0000827086 00000 н. 0000828099 00000 н. 0000828285 00000 н. 0000829261 00000 п. 0000829443 00000 н. 0000829690 00000 н. 0000830702 00000 н. 0000831684 00000 н. 0000831942 00000 н. 0000832124 00000 н. 0000832301 00000 н. 0000832483 00000 н. 0000832665 00000 н. 0000832847 00000 н. 0000833024 00000 н. 0000833991 00000 п. 0000834185 00000 п. 0000834383 00000 п. 0000835365 00000 н. 0000836343 00000 п. 0000836533 00000 н. 0000837507 00000 н. 0000838493 00000 п. 0000838708 00000 п. 0000839701 00000 п. 0000840695 00000 н. 0000841724 00000 н. 0000842749 00000 н. 0000843739 00000 н. 0000844751 00000 н. 0000845745 00000 н. 0000846732 00000 н. 0000846971 00000 п. 0000847943 00000 н. 0000848194 00000 н. 0000848458 00000 н. 0000849468 00000 н. 0000850463 00000 н. 0000850702 00000 н. 0000850884 00000 н. 0000851074 00000 н. 0000852042 00000 н. 0000853048 00000 н. 0000854052 00000 н. 0000854238 00000 п. 0000855249 00000 н. 0000856218 00000 н. 0000857224 00000 н. 0000858196 00000 п. 0000859181 00000 н. 0000859375 00000 п. 0000860369 00000 н. 0000860637 00000 п. 0000861612 00000 н. 0000861798 00000 н. 0000862785 00000 н. 0000863772 00000 н. 0000863949 00000 н. 0000864921 00000 н. 0000865891 00000 н. 0000866874 00000 н. 0000867076 00000 н. 0000867303 00000 н. 0000867489 00000 н. 0000867729 00000 н. 0000867915 00000 н. 0000868901 00000 н. 0000869099 00000 н. 0000869350 00000 н. 0000870326 00000 н. 0000871373 00000 н. 0000872392 00000 н. 0000872574 00000 н. 0000872823 00000 н. 0000873064 00000 н. 0000873302 00000 н. 0000873520 00000 н. 0000874617 00000 н. 0000875631 00000 н. 0000876624 00000 н. 0000877617 00000 н. 0000877836 00000 н. 0000878063 00000 н. 0000878261 00000 н. 0000878443 00000 н. 0000878625 00000 н. 0000878802 00000 н. 0000878992 00000 н. 0000879174 00000 н. 0000880144 00000 н. 0000881118 00000 н. 0000882116 00000 н. 0000883127 00000 н. 0000884107 00000 п. 0000885093 00000 н. 0000885312 00000 н. 0000886345 00000 п. 0000887321 00000 н. 0000887524 00000 н. 0000888494 00000 н. 0000889516 00000 н. 00008
00000 н. 0000891523 00000 н. 0000891730 00000 н. 0000892706 00000 н. 0000893711 00000 н. 0000893927 00000 н. 0000894143 00000 н. 0000895174 00000 п. 0000896188 00000 н. 0000896371 00000 п. 0000896554 00000 н. 0000896790 00000 н. 0000897805 00000 н. 0000898802 00000 н. 0000899816 00000 н. 0000

4 00000 н. 0000

5 00000 н. 0000

  • 9 00000 н. 00003 00000 н. 00009 00000 н. 00008 00000 н. 00000 00000 н. 00000 00000 н. 00004 00000 н. 0000

    1 00000 н. 00000 00000 п. 00001 00000 п. 00001 00000 п. 00003 00000 п. 00001 00000 п. 0000911876 00000 н. 0000912079 00000 н. 0000912282 00000 н. 0000912515 00000 н. 0000912702 00000 н. 0000912941 00000 н. 0000913923 00000 н. 0000914136 00000 н. 0000914314 00000 п. 0000915295 00000 н. 0000915502 00000 н. 0000915742 00000 н. 0000916724 00000 н. 0000917700 00000 н. 0000918674 00000 н. 0000919667 00000 н. 0000920656 00000 н. 0000920834 00000 н. 0000921816 00000 н. 0000922853 00000 п. 0000923877 00000 н. 0000924861 00000 н. 0000925862 00000 н. 0000926896 00000 н. 0000927921 00000 н. 0000928916 00000 н. 0000929890 00000 н. 0000930110 00000 п. 0000930346 00000 п. 0000931319 00000 п. 0000932319 00000 п. 0000933304 00000 п. 0000933544 00000 п. 0000934559 00000 п. 0000934799 00000 н. 0000935788 00000 н. 0000936764 00000 н. 0000937813 00000 п. 0000937996 00000 н. 0000938970 00000 п. 0000939173 00000 п. 0000939351 00000 п. 0000939554 00000 н. 0000940527 00000 н. 0000940751 00000 п. 0000940934 00000 п. 0000941919 00000 п. 0000942940 00000 н. 0000943963 00000 н. 0000944195 00000 п. 0000944394 00000 н. 0000945402 00000 п. 0000945652 00000 п. 0000946628 00000 н. 0000947620 00000 н. 0000947798 00000 н. 0000948034 00000 н. 0000948221 00000 н. 0000949213 00000 п. 0000950181 00000 п. 0000951190 00000 н. 0000951418 00000 п. 0000951679 00000 п. 0000952646 00000 н. 0000953678 00000 п. 0000954649 00000 н. 0000955660 00000 п. 0000956635 00000 н. 0000957649 00000 н. 0000958637 00000 п. 0000958884 00000 н. 0000959136 00000 н. 0000959372 00000 п. 0000959571 00000 н. 0000959799 00000 н. 0000960924 00000 н. 0000961164 00000 н. 0000962137 00000 н. 0000963132 00000 н. 0000964145 00000 н. 0000965150 00000 н. 0000965387 00000 п. 0000966398 00000 н. 0000967365 00000 н. 0000968340 00000 п. 0000968523 00000 п. 0000969511 00000 н. 0000970479 00000 п. 0000971474 00000 н. 0000972464 00000 н. 0000973567 00000 н. 0000973820 00000 н. 0000974789 00000 н. 0000975778 00000 н. 0000976770 00000 н. 0000977030 00000 н. 0000977208 00000 н. 0000978240 00000 н. 0000978418 00000 н. 0000978634 00000 н. 0000979610 00000 н. 0000980598 00000 п. 0000980793 00000 п. 0000981800 00000 н. 0000982774 00000 н. 0000983751 00000 п. 0000984739 00000 н. 0000985716 00000 н. 0000985903 00000 н. 0000986869 00000 н. 0000987047 00000 н. 0000987234 00000 н. 0000987412 00000 п. 0000987649 00000 н. 0000988620 00000 н. 0000989632 00000 н. 0000989880 00000 н. 00009 00000 н. 0000991110 00000 н. 0000992084 00000 н. 0000992328 00000 н. 0000992561 00000 н. 0000992813 00000 н. 0000993037 00000 н. 0000994013 00000 н. 0000994225 00000 н. 0000994420 00000 н. 0000995421 00000 н. 0000995674 00000 н. 0000996642 00000 п. 0000996849 00000 н. 0000997812 00000 н. 0000998846 00000 н. 0000999029 00000 н. 0000999281 00000 н. 0000999468 00000 н. 0001000445 00000 п. 0001000619 00000 п. 0001000797 00000 п. 0001001879 00000 п. 0001002892 00000 п. 0001003868 00000 п. 0001004126 00000 п. 0001005119 00000 п. 0001005343 00000 п. 0001006310 00000 п. 0001007282 00000 п. 0001008264 00000 п. 0001009239 00000 п. 0001010365 00000 пн 0001010548 00000 п. 0001010777 00000 п. 0001010984 00000 п. 0001011203 00000 п. 0001012204 00000 п. 0001012436 00000 п. 0001012619 00000 п. 0001013673 00000 п. 0001013856 00000 п. 0001014039 00000 п. 0001014222 00000 п. 0001014405 00000 п. 0001014651 00000 п. 0001015665 00000 п. 0001016650 00000 п. 0001016876 00000 п. 0001017866 00000 п. 0001018044 00000 п. 0001019013 00000 п. 0001019239 00000 п. 0001019491 00000 п. 0001019690 00000 п. 0001020667 00000 п. 0001020899 00000 н. 0001021106 00000 п. 0001021289 00000 п. 0001022286 00000 п. 0001023255 00000 п. 0001024228 00000 п. 0001025223 00000 п. 0001025418 00000 п. 0001026413 00000 п. 0001027417 00000 п. 0001027661 00000 п. 0001027915 00000 п. 0001028131 00000 п. 0001029154 00000 п. 0001029398 00000 п. 0001030395 00000 п. 0001030660 00000 п. 0001030847 00000 п. 0001031836 00000 п. 0001032848 00000 н. 0001033084 00000 п. 0001033324 00000 п. 0001034342 00000 п. 0001034516 00000 п. 0001035512 00000 п. 0001035699 00000 п. 0001036691 00000 п. 0001037661 00000 п. 0001038658 00000 п. 0001039674 00000 п. 0001040673 00000 п. 0001040856 00000 п. 0001041047 00000 п. 0001041286 00000 п. 0001042266 00000 п. 0001042440 00000 п. 0001042656 00000 п. 0001043641 00000 п. 0001044617 00000 п. 0001045609 00000 п. 0001045853 00000 п. 0001046829 00000 п. 0001047822 00000 п. 0001048005 00000 н. 0001048241 00000 п. 0001048505 00000 п. 0001049512 00000 п. 0001050485 00000 п. 0001050668 00000 п. 0001050846 00000 п. 0001051090 00000 п. 0001051331 00000 п. 0001051556 00000 п. 0001052579 00000 п. 0001052762 00000 п. 0001052945 00000 п. 0001053963 00000 п. 0001054215 00000 п. 0001055244 00000 п. 0001055431 00000 п. 0001056422 00000 п. 0001057414 00000 п. 0001057654 00000 п. 0001058661 00000 п. 0001058839 00000 п. 0001059017 00000 п. 0001059991 00000 п. 0001060165 00000 п. 0001061135 00000 п. 0001062116 00000 п. 0001063090 00000 п. 0001064087 00000 п. 0001064321 00000 п. 0001064504 00000 п. 0001064691 00000 п. 0001065677 00000 п. 0001066700 00000 п. 0001067710 00000 п. 0001067893 00000 п. 0001068139 00000 п. 0001068330 00000 п. 0001069314 00000 п. 0001070296 00000 п. 0001070479 00000 п. 0001070662 00000 п. 0001070836 00000 п. 0001071019 00000 п. 0001071197 00000 п. 0001071404 00000 п. 0001072400 00000 п. 0001072595 00000 п. 0001073616 00000 п. 0001074584 00000 п. 0001074808 00000 п. 0001075824 00000 п. 0001076002 00000 п. 0001076261 00000 п. 0001077249 00000 п. 0001078278 00000 п. 0001079254 00000 п. 0001079437 00000 п. 0001079649 00000 п. 0001080627 00000 п. 0001081616 00000 п. 0001082627 00000 п. 0001083612 00000 п. 0001083851 00000 п. 0001084846 00000 п. 0001085821 00000 п. 0001086076 00000 п. 0001087150 00000 п. 0001088126 00000 п. 0001088377 00000 п. 0001088617 00000 п. 0001088867 00000 п. 0001089874 00000 п. 00010

    00000 п. 00010 00000 п. 0001091381 00000 п. 0001092362 00000 п. 0001093344 00000 п. 0001093564 00000 п. 0001094655 00000 п. 0001094833 00000 п. 0001095016 00000 п. 0001095199 00000 п. 0001095377 00000 п. 0001095605 00000 п. 0001095824 00000 п. 0001096075 00000 п. 0001096258 00000 п. 0001097269 00000 п. 0001098236 00000 п. 0001099278 00000 н. 0001099465 00000 п. 0001099713 00000 п. 0001100705 00000 п. 0001100932 00000 пн 0001101139 00000 п. 0001101375 00000 п. 0001101558 00000 п. 0001101732 00000 п. 0001101910 00000 п. 0001102101 00000 п. 0001102308 00000 п. 0001102486 00000 п. 0001102669 00000 п. 0001102852 00000 п. 0001103076 00000 п. 0001103259 00000 п. 0001104247 00000 п. 0001104434 00000 п. 0001104612 00000 п. 0001104786 00000 п. 0001105813 00000 п. 0001106069 00000 п. 0001107046 00000 п. 0001108020 00000 п. 0001109095 00000 п. 0001109323 00000 п. 0001109581 00000 п. 0001109780 00000 п. 0001110768 00000 п. 0001111020 00000 п. 0001111996 00000 п. 0001112174 00000 п. 0001112352 00000 п. 0001113326 00000 п. 0001113525 00000 п. 0001113734 00000 п. 0001113912 00000 п. 0001114107 00000 п. 0001114290 00000 п. 0001114473 00000 п. 0001114664 00000 п. 0001114847 00000 п. 0001115025 00000 п. 0001116005 00000 п. 0001116183 00000 п. 0001116399 00000 п. 0001116577 00000 п. 0001116755 00000 п. 0001116938 00000 п. 0001117125 00000 п. 0001117299 00000 н. 0001117477 00000 п. 0001117729 00000 п. 0001118729 00000 п. 0001119754 00000 п. 0001119996 00000 п. 0001120236 00000 п. 0001121203 00000 п. 0001122256 00000 п. 0001123223 00000 п. 0001124190 00000 п. 0001124373 00000 п. 0001125365 00000 п. 0001126361 00000 п. 0001126564 00000 п. 0001126808 00000 п. 0001127056 00000 п. 0001127306 00000 п. 0001127484 00000 п. 0001127667 00000 п. 0001128640 00000 п. 0001129617 00000 п. 0001129795 00000 п. 0001130036 00000 п. 0001130227 00000 п. 0001131233 00000 п. 0001132228 00000 п. 0001133220 00000 н. 0001133411 00000 п. 0001134445 00000 п. 0001134619 00000 п. 0001134806 00000 п. 0001134993 00000 п. 0001135184 00000 п. 0001135391 00000 п. 0001135574 00000 п. 0001135761 00000 п. 0001135939 00000 п. 0001136934 00000 п. 0001137108 00000 п. 0001137286 00000 п. 0001137517 00000 п. 0001137704 00000 п. 0001137878 00000 п. 0001138839 00000 п. 0001139017 00000 п. 0001139208 00000 п. 0001139391 00000 п. 0001139569 00000 п. 0001140582 00000 п. 0001140765 00000 п. 0001140948 00000 п. 0001141184 00000 п. 0001142180 00000 п. 0001142363 00000 п. 0001143348 00000 п. 0001144333 00000 п. 0001144511 00000 п. 0001144718 00000 п. 0001145699 00000 п. 0001146745 00000 п. 0001147716 00000 п. 0001147894 00000 п. 0001148117 00000 п. 0001148329 00000 п. 0001149325 00000 п. 0001150327 00000 п. 0001151354 00000 п. 0001152327 00000 п. 0001153322 00000 п. 0001154310 00000 п. 0001155371 00000 п. 0001156365 00000 п. 0001157351 00000 п. 0001157575 00000 п. 0001158559 00000 п. 0001158791 00000 п. 0001159782 00000 п. 0001159960 00000 п. 0001160181 00000 п. 0001160355 00000 п. 0001160529 00000 п. 0001160703 00000 п. 0001160943 00000 п. 0001161922 00000 п. 0001162105 00000 п. 0001162283 00000 п. 0001162461 00000 п. 0001162648 00000 п. 0001163655 00000 пн 0001164650 00000 п. 0001165680 00000 п. 0001165901 00000 п. 0001166889 00000 п. 0001167109 00000 п. 0001167338 00000 п. 0001168309 00000 п. 0001168492 00000 п. 0001168679 00000 п. 0001169653 00000 п. 0001170635 00000 п. 0001170813 00000 п. 0001170996 00000 п. 0001171179 00000 п. 0001171353 00000 п. 0001171527 00000 п. 0001171705 00000 п. 0001171937 00000 п. 0001172169 00000 п. 0001173161 00000 п. 0001173339 00000 п. 0001174312 00000 п. 0001174490 00000 н. 0001174668 00000 п. 0001174897 00000 н. 0001175131 00000 п. 0001175372 00000 п. 0001175550 00000 п. 0001175728 00000 п. 0001175911 00000 п. 0001176094 00000 п. 0001176277 00000 п. 0001176513 00000 п. 0001176691 00000 п. 0001176865 00000 п. 0001177039 00000 п. 0001178064 00000 п. 0001178238 00000 п. 0001178412 00000 п. 0001178586 00000 п. 0001178760 00000 п. 0001178938 00000 п. 0001179926 00000 н. 0001180104 00000 п. 0001180287 00000 п. 0001180461 00000 п. 0001180639 00000 п. 0001181623 00000 п. 0001181801 00000 п. 0001181984 00000 п. 0001182976 00000 п. 0001184042 00000 п. 0001184294 00000 п. 0001184493 00000 п. 0001184756 00000 п. 0001184934 00000 п. 0001185939 00000 п. 0001186961 00000 п. 0001187959 00000 п. 0001188137 00000 п. 0001189119 00000 п. 00011

    00000 п. 00011

    00000 п. 00011 00000 п. 0001191509 00000 п. 0001191683 00000 п. 0001191866 00000 п. 0001192088 00000 п. 0001192338 00000 п. 0001192521 00000 п. 0001192720 00000 н. 0001193693 00000 п. 0001194691 00000 п. 0001194886 00000 п. 0001195881 00000 п. 0001196905 00000 н. 0001197899 00000 н. 0001198082 00000 п. 0001198326 00000 п. 0001198504 00000 п. 0001198691 00000 п. 0001199683 00000 п. 0001200803 00000 п. 0001200981 00000 п. 0001201213 00000 н. 0001201396 00000 п. 0001201603 00000 п. 0001202612 00000 п. 0001202786 00000 п. 0001203811 00000 п. 0001204023 00000 п. 0001204235 00000 п. 0001204418 00000 п. 0001205394 00000 п. 0001206379 00000 п. 0001206591 00000 п. 0001206803 00000 п. 0001206990 00000 п. 0001207979 00000 п. 0001208215 00000 п. 0001208451 00000 п. 0001209427 00000 п. 0001210415 00000 п. 0001210647 00000 п. 0001211730 00000 п. 0001212725 00000 п. 0001212908 00000 н. 0001213904 00000 п. 0001214900 00000 н. 0001215128 00000 п. 0001215372 00000 п. 0001216363 00000 п. 0001216587 00000 н. 0001216822 00000 н. 0001217000 00000 н. 0001217252 00000 п. 0001217478 00000 п. 0001217734 00000 п. 0001218712 00000 п. 0001219685 00000 п. 0001220658 00000 п. 0001221634 00000 п. 0001222641 00000 п. 0001222832 00000 п. 0001223031 00000 п. 0001224064 00000 п. 0001225043 00000 п. 0001226031 00000 п. 0001226290 00000 п. 0001226541 00000 п. 0001227531 00000 п. 0001228646 00000 п. 0001229620 00000 н. 0001230637 00000 п. 0001231612 00000 п. 0001231866 00000 п. 0001232893 00000 п. 0001233146 00000 п. 0001234139 00000 п. 0001235112 00000 п. 0001236100 00000 н. 0001237073 00000 п. 0001238127 00000 п. 0001239120 00000 н. 0001239298 00000 н. 0001239476 00000 п. 0001239712 00000 п. 0001240740 00000 п. 0001240918 00000 п. 0001241101 00000 п. 0001241279 00000 п. 0001242266 00000 п. 0001243255 00000 п. 0001243429 00000 п. 0001243603 00000 п. 0001243848 00000 п. 0001244076 00000 п. 0001244259 00000 п. 0001244442 00000 н. 0001244680 00000 п. 0001244931 00000 н. 0001245900 00000 п. 0001246083 00000 п. 0001246290 00000 н. 0001246477 00000 н. 0001247469 00000 п. 0001248456 00000 п. 0001248634 00000 п. 0001248812 00000 н. 0001249015 00000 п. 0001249991 00000 н. 0001250194 00000 п. 0001250368 00000 п. 0001251422 00000 п. 0001252406 00000 п. 0001252589 00000 н. 0001252772 00000 н. 0001252946 00000 п. 0001253129 00000 п. 0001253345 00000 п. 0001253544 00000 п. 0001254542 00000 п. 0001254729 00000 н. 0001254903 00000 п. 0001256002 00000 п. 0001256185 00000 п. 0001256363 00000 п. 0001257372 00000 п. 0001257612 00000 п. 0001257786 00000 п. 0001257964 00000 п. 0001258138 00000 п. 0001258316 00000 п. 0001258494 00000 п. 0001258672 00000 п. 0001258850 00000 п. 0001259028 00000 н. 0001259211 00000 п. 0001260222 00000 п. 0001260400 00000 п. 0001260583 00000 п. 0001260761 00000 п. 0001260944 00000 п. 0001261131 00000 п. 0001261334 00000 п. 0001261525 00000 п. 0001261708 00000 п. 0001261954 00000 п. 0001262181 00000 п. 0001263144 00000 п. 0001264114 00000 п. 0001264297 00000 п. 0001265265 00000 п. 0001265439 00000 п. 0001265613 00000 п. 0001265791 00000 п. 0001265969 00000 п. 0001266160 00000 п. 0001267128 00000 п. 0001268104 00000 п. 0001269107 00000 п. 0001269355 00000 п. 0001269533 00000 п. 0001270500 00000 н. 0001271481 00000 п. 0001271712 00000 п. 0001272696 00000 п. 0001273678 00000 п. 0001273881 00000 п. 0001274890 00000 н. 0001275141 00000 п. 0001276116 00000 п. 0001277112 00000 п. 0001278107 00000 п. 0001279084 00000 н. 0001280072 00000 н. 0001281101 00000 п. 0001282107 00000 п. 0001283083 00000 п. 0001284059 00000 п. 0001285035 00000 п. 0001285226 00000 п. 0001286202 00000 п. 0001287187 00000 п. 0001287411 00000 п. 0001288450 00000 п. 0001289431 00000 п. 0001289614 00000 п. 0001289792 00000 п. 00012

    00000 п. 00012

    00000 п. 0001291184 00000 п. 0001292192 00000 п. 0001293167 00000 п. 0001294132 00000 п. 0001295132 00000 п. 0001296101 00000 п. 0001297218 00000 п. 0001297430 00000 п. 0001297654 00000 п. 0001298735 00000 п. 0001298913 00000 п. 0001299120 00000 n 0001300103 00000 п. 0001301110 00000 п. 0001301374 00000 п. 0001301552 00000 п. 0001302529 00000 п. 0001302749 00000 п. 0001302981 00000 п. 0001303956 00000 п. 0001304978 00000 п. 0001305973 00000 п. 0001306967 00000 п. 0001307959 00000 п. 0001308175 00000 п. 0001308415 00000 п. 0001308655 00000 п. 0001309669 00000 п. 0001310657 00000 п. 0001311647 00000 п. 0001311825 00000 п. 0001312874 00000 п. 0001313866 00000 п. 0001314839 00000 п. 0001315866 00000 п. 0001316845 00000 п. 0001317052 00000 п. 0001317310 00000 п. 0001317488 00000 н. 0001317671 00000 п. 0001317932 00000 п. 0001318106 00000 п. 0001318352 00000 п. 0001318535 00000 п. 0001318718 00000 п. 0001318896 00000 п. 0001319091 00000 п. 0001320086 00000 п. 0001321060 00000 п. 0001322052 00000 н. 0001323053 00000 п. 0001324045 00000 п. 0001325033 00000 п. 0001326006 00000 п. 0001326205 00000 п. 0001326425 00000 п. 0001326608 00000 п. 0001326852 00000 п. 0001327875 00000 п. 0001328915 00000 п. 0001329098 00000 п. 0001330073 00000 пн 0001331109 00000 п. 0001332109 00000 п. 0001333100 00000 п. 0001334114 00000 п. 0001334351 00000 п. 0001334609 00000 п. 0001334854 00000 п. 0001335037 00000 п. 0001335303 00000 п. 0001336333 00000 п. 0001336545 00000 пн 0001337549 00000 п. 0001338541 00000 п. 0001339536 00000 п. 0001339714 00000 п. 0001340708 00000 п. 0001341696 00000 п. 0001342671 00000 п. 0001343666 00000 п. 0001344676 00000 п. 0001345666 00000 п. 0001345915 00000 п. 0001346890 00000 п. 0001347110 00000 п. 0001347309 00000 п. 0001348330 00000 п. 0001348567 00000 п. 0001349626 00000 п. 0001349804 00000 п. 0001349987 00000 п. 0001350968 00000 п. 0001351963 00000 п. 0001352146 00000 п. 0001352324 00000 п. 0001352559 00000 п. 0001353591 00000 п. 0001354618 00000 п. 0001355602 00000 п. 0001356596 00000 п. 0001357592 00000 п. 0001358632 00000 п. 0001359646 00000 п. 0001359829 00000 п. 0001360012 00000 н. 0001360985 00000 п. 0001361962 00000 п. 0001362938 00000 п. 0001363133 00000 п. 0001363316 00000 п. 0001364291 00000 п. 0001365301 00000 п. 0001366294 00000 п. 0001366544 00000 п. 0001366751 00000 п. 0001367723 00000 п. 0001368734 00000 п. 0001369759 00000 пн 0001370005 00000 пн 0001370981 00000 п. 0001371155 00000 п. 0001372166 00000 п. 0001372340 00000 п. 0001372592 00000 п. 0001372775 00000 п. 0001372958 00000 н. 0001373983 00000 п. 0001374166 00000 п. 0001374344 00000 п. 0001374522 00000 п. 0001374750 00000 п. 0001374924 00000 п. 0001375119 00000 п. 0001375297 00000 п. 0001376291 00000 п. 0001377299 00000 п. 0001378406 00000 п. 0001378650 00000 п. 0001378878 00000 п. 0001379873 00000 п. 0001380862 00000 п. 0001381896 00000 п. 0001382116 00000 п. 0001382294 00000 п. 0001382481 00000 п. 0001382664 00000 п. 0001382847 00000 п. 0001383832 00000 п. 0001384085 00000 п. 0001384272 00000 н. 0001385289 00000 п. 0001386257 00000 п. 0001386464 00000 п. 0001386647 00000 п. 0001387615 00000 п. 0001388625 00000 п. 0001388848 00000 н. 0001389031 00000 п. 00013

    00000 п. 00013

    00000 п. 0001391163 00000 п. 0001392171 00000 п. 0001393152 00000 п. 0001393368 00000 п. 0001394368 00000 п. 0001395363 00000 п. 0001395554 00000 п. 0001395798 00000 п. 0001396813 00000 п. 0001397789 00000 п. 0001398792 00000 п. 0001399018 00000 п. 0001400006 00000 п. 0001400977 00000 п. 0001401953 00000 п. 0001402185 00000 п. 0001402420 00000 н. 0001403437 00000 п. 0001404410 00000 п. 0001405418 00000 п. 0001406437 00000 п. 0001406644 00000 п. 0001407682 00000 п. 0001408692 00000 п. 0001409667 00000 п. 0001410704 00000 п. 0001411710 00000 п. 0001412680 00000 п. 0001413657 00000 н. 0001413897 00000 п. 0001414931 00000 п. 0001415964 00000 п. 0001416960 00000 п. 0001417172 00000 п. 0001418181 00000 п. 0001419185 00000 п. 0001420161 00000 п. 0001420360 00000 п. 0001420584 00000 п. 0001421615 00000 п. 0001422588 00000 п. 0001422828 00000 п. 0001423006 00000 п. 0001423238 00000 п. 0001424263 00000 п. 0001425255 00000 п. 0001425442 00000 п. 0001425665 00000 п. 0001425907 00000 н. 0001426955 00000 п. 0001427917 00000 н. 0001428139 00000 п. 0001428355 00000 п. 0001429318 00000 п. 0001430277 00000 п. 0001430509 00000 п. 0001431497 00000 п. 0001431675 00000 п. 0001431853 00000 п. 0001432031 00000 н. 0001432214 00000 п. 0001432401 00000 п. 0001432588 00000 н. 0001432771 00000 п. 0001433747 00000 п. 0001433921 ​​00000 п. 0001434104 00000 п. 0001434282 00000 п. 0001434491 00000 п. 0001434665 00000 п. 0001434839 00000 п. 0001435013 00000 п. 0001435196 00000 п. 0001435374 00000 п. 0001435552 00000 п. 0001436547 00000 пн 0001436813 00000 п. 0001437818 00000 п. 0001438009 00000 пн 0001439021 00000 п. 0001439204 00000 п. 0001439424 00000 н. 0001440464 00000 п. 0001441430 00000 п. 0001441613 00000 п. 0001442605 00000 п. 0001442788 00000 н. 0001442971 00000 п. 0001443949 00000 п. 0001444957 00000 п. 0001445156 00000 п. 0001445343 00000 п. 0001445526 00000 п. 0001446521 00000 п. 0001447541 00000 п. 0001448544 00000 п. 0001449512 00000 п. 0001450478 00000 п. 0001450701 00000 п. 0001451670 00000 п. 0001451922 00000 п. 0001452109 00000 п. 0001452331 00000 п. 0001452552 00000 п. 0001453551 00000 п. 0001453777 00000 п. 0001454005 00000 п. 0001454273 00000 п. 0001455250 00000 п. 0001455492 00000 п. 0001456487 00000 п. 0001457457 00000 п. 0001457727 00000 п. 0001457952 00000 п. 0001458966 00000 п. 0001459991 00000 н. 0001460169 00000 п. 0001460343 00000 п. 0001461334 00000 п. 0001462304 00000 п. 0001462552 00000 п. 0001462735 00000 п. 0001462918 00000 п. 0001463905 00000 н. 0001464083 00000 п. 0001464261 00000 п. 0001464439 00000 п. 0001464692 00000 п. 0001464950 00000 п. 0001465918 00000 п. 0001466166 00000 п. 0001466349 00000 п. 0001466585 00000 п. 0001466763 00000 п. 0001466937 00000 п. 0001467115 00000 п. 0001467293 00000 п. 0001467480 00000 п. 0001467654 00000 п. 0001467828 00000 п. 0001468002 00000 пн 0001468271 00000 п. 0001469247 00000 п. 0001470229 00000 п. 0001470482 00000 п. 0001470669 00000 п. 0001471647 00000 п. 0001471825 00000 п. 0001472832 00000 п. 0001473072 00000 п. 0001474045 00000 п. 0001475077 00000 п. 0001476067 00000 п. 0001477041 00000 п. 0001478162 00000 п. 0001479152 00000 п. 0001479405 00000 п. 0001479655 00000 п. 0001479885 00000 п. 0001480114 00000 п. 0001481112 00000 п. 0001482091 00000 п. 0001482322 00000 п. 0001482534 00000 п. 0001483502 00000 п. 0001483755 00000 п. 0001484747 00000 п. 0001484925 00000 п. 0001485141 00000 п. 0001485369 00000 п. 0001485595 00000 п. 0001485831 00000 п. 0001486048 00000 п. 0001486243 00000 п. 0001486487 00000 п. 0001486682 00000 п. 0001486865 00000 п. 0001487052 00000 п. 0001487226 00000 п. 0001487409 00000 п. 0001487583 00000 п. 0001487774 00000 п. 0001488762 00000 п. 0001488940 00000 п. 0001489937 00000 н. 00014

    00000 н. 0001491926 00000 н. 0001492923 00000 п. 0001493920 00000 н. 0001494150 00000 п. 0001494328 00000 п. 0001495320 00000 п. 0001496308 00000 п. 0001496520 00000 н. 0001496765 00000 п. 0001497741 00000 п. 0001497932 00000 н. 0001498123 00000 п. 0001498363 00000 п. 0001498592 00000 п. 0001498828 00000 п. 0001499040 00000 п. 0001499278 00000 н. 0001499515 00000 п. 0001499698 00000 н. 0001499934 00000 н. 0001500175 00000 п. 0001500362 00000 п. 0001501330 00000 н. 0001501517 00000 п. 0001501747 00000 п. 0001501925 00000 п. 0001502150 00000 п. 0001502333 00000 п. 0001503301 00000 п. 0001504267 00000 п. 0001504454 00000 п. 0001505445 00000 п. 0001505669 00000 п. 0001505872 00000 н. 0001506121 00000 п. 0001506312 00000 п. 0001506521 00000 п. 0001506740 00000 п. 0001506943 00000 п. 0001507138 00000 п. 0001507321 00000 п. 0001507495 00000 п. 0001507729 00000 п. 0001507916 00000 п. 0001508111 00000 п. 0001508310 00000 п. 0001508542 00000 п. 0001508716 00000 п. 0001508899 00000 н. 0001509077 00000 п. 0001509255 00000 п. 0001509476 00000 п. 0001509659 00000 пн 0001509875 00000 п. 0001510082 00000 п. 0001510285 00000 п. 0001510459 00000 п. 0001510704 00000 п. 0001510891 00000 п. 0001511069 00000 п. 0001511299 00000 п. 0001512276 00000 п. 0001512506 00000 п. 0001512732 00000 п. 0001513693 00000 п. 0001513935 00000 п. 0001514174 00000 п. 0001515141 00000 п. 0001516151 00000 п. 0001517157 00000 п. 0001518159 00000 п. 0001518366 00000 п. 0001518624 00000 н. 0001518819 00000 п. 0001519815 00000 п. 0001519989 00000 п. 0001520163 00000 н. 0001520341 00000 п. 0001520519 00000 п. 0001520710 00000 п. 0001520928 00000 п. 0001521119 00000 п. 0001521302 00000 п. 0001521485 00000 п. 0001522562 00000 п. 0001523541 00000 п. 0001523719 00000 п. 0001523906 00000 п. 0001524093 00000 п. 0001524300 00000 п. 0001524491 00000 п. 0001524669 00000 п. 0001525639 00000 п. 0001525858 00000 п. 0001526078 00000 п. 0001526252 00000 п. 0001526439 00000 п. 0001526668 00000 п. 0001526922 00000 п. 0001527113 00000 п. 0001527287 00000 н. 0001527465 00000 н. 0001527643 00000 н. 0001527830 00000 н. 0001562654 00000 п. 0001562734 00000 п. 0001562816 00000 п. 0001562897 00000 п. 0001562974 00000 п. 0001563050 00000 п. 0001563131 00000 п. 0001563248 00000 н. 0001563363 00000 п. 0001563478 00000 п. 0001563595 00000 п. 0001563675 00000 п. 0001563756 00000 п. 0001563832 00000 п. 0001563912 00000 п. 0001563989 00000 п. 0001564067 00000 п. 0001564144 00000 п. 0001564226 00000 п. 0001564307 00000 п. 0001564387 00000 п. 0001564468 00000 п. 0001564549 00000 п. 0001564629 00000 п. 0001564710 00000 пн 0001564823 00000 п. 0001564944 00000 п. 0001565065 00000 п. 0001569863 00000 п. 0001569943 00000 н. 0001570028 00000 п. 0001570114 00000 п. 0001570194 00000 п. 0001570270 00000 п. 0001570346 00000 п. 0001570428 00000 п. 0001570505 00000 п. 0001570586 00000 п. 0001570668 00000 п. 0001570749 00000 п. 0001570825 00000 п. 0001570907 00000 п. 0001570985 00000 п. 0001571066 00000 п. 0001571147 00000 п. 0001571223 00000 п. 0001571304 00000 п. 0001571386 00000 п. 0001571466 00000 п. 0001571543 00000 п. 0001571663 00000 п. 0001571740 00000 п. 0001571821 00000 п. 0001571901 00000 п. 0001571981 00000 п. 0001572057 00000 п. 0001572134 00000 п. 0001573545 00000 п. 0001573900 00000 п. 0001574278 00000 н. 0001584712 00000 п. 0001584753 00000 п. 0001610802 00000 п. 0001617901 00000 п. 0000043516 00000 п. трейлер ] / Назад 2757837 >> startxref 0 %% EOF 2247 0 объект > поток hz {TSiGN $ @ xRT! WpTDT

    Передние панели и кожухи | Профессиональные системы ввода данных, произведенные в Германии

    Передние панели и кожухи являются каркасом для собственно компонентов ввода.Они различаются по форме, материалу, типу монтажа и отделке. Вставная алюминиевая передняя панель со встроенными механическими кнопками и прочной фольгированной накладкой - почти классическое решение для промышленности. Тем не менее, пластиковые кожухи являются типичным выбором для устройств и модульных конструкций.

    Чертеж индивидуальной передней панели начинается с ее геометрических размеров. Здесь возможны практически любые размеры и формы. Формы, которые мы уже обрабатывали для наших клиентов в прошлом, варьируются от прямоугольника до трапеции или даже эллипса.Затем необходимо выбрать и объединить функциональные или управляющие элементы. Мы можем интегрировать отдельные кнопки, готовые клавиатуры, сенсорные панели, переключатели аварийного отключения или даже дисплеи с сенсорным экраном.

    Форма корпуса намного сложнее. В принципе, мы можем использовать практически любую трехмерную форму. Но поскольку в корпус обычно помещаются встроенные системы, его конструкция намного сложнее. Используемый процесс литья также создает определенные общие ограничения, которые необходимо учитывать.

    • Большой выбор геометрических форм
    • Использованы все плоские, ровные материалы
    • Очень часто используются алюминий и нержавеющая сталь
    • Покрытие из фольги увеличивает устойчивость к грязи и жидкостям
    • Объединение различных компонентов ввода
    • Интеграция дисплея и сенсорных экранов
    • Индивидуальные раскладки клавиш
    • Различные типы вставок и насадок
    • Большой выбор трехмерных форм
    • Металлические кожухи с использованием различных процессов литья
    • Пластиковый корпус, изготовленный методом литья под давлением
    • Специальное покрытие для повышенной стойкости
    • Кожухи для мобильных устройств управления
    • Интеграция дисплея и сенсорных экранов
    • Интеграция встраиваемых систем
    • Недорогое быстрое прототипирование

    Технические характеристики формата 5U - Передние панели

    MU Panels:

    источник: https: // синтезаторы.com / Technical.html

    Synthesizers.com Модули серии Q соответствуют формату MU (Moog Unit) , смоделированному на основе Moog Modular.

    Каждый модуль синтезатора состоит из передней панели и печатной платы, установленных на задней панели параллельно передней панели. Модули можно вынуть из корпуса синтезатора после удаления крепежных винтов и разъема питания. Некоторые модули прикреплены к другому модулю за панелью, как в случае модулей помощи.

    Панели изготовлены из.062-дюймовый алюминий, отшлифованный, сформированный по бокам для повышения прочности, замаскированный, окрашенный, текстурированный, затем напечатанный шелкографией. Все панели имеют высоту 8,75 дюйма и бывают разной «ширины».

    Ширина панели
    Панель с одинарной шириной составляет 2,125 дюйма - все остальные кратны этой единичной ширине. Обычные размеры - одинарные, двойные, четырехугольные и восьмеричные, но любое кратное единице подойдет для нашей мебели.

    Общая ширина панели
    Одинарная: 2,125 дюйма
    Двойная: 4,25 дюйма
    Четверка: 8.5 "
    Octal: 17"

    Чертеж панели в CAD.

    Монтажные фланцы
    Монтажные фланцы вверху и внизу каждой модульной панели имеют высоту 0,4 дюйма, что хорошо сочетается с монтажной поверхностью 3/8 дюйма (0,375).

    Панели MOTM:

    История MOTM: https://en.wikipedia.org/wiki/MOTM

    Источник: http://synthtech.com/motm/info/

    Модули MOTM предназначены для простой установки в стандартные 19-дюймовые стойки для оборудования.Стойка 19 дюймов немного больше 10U в ширину (1U = 1,75 дюйма). Модули MOTM имеют ширину, кратную 1U, и высоту 5U. Большинство модулей имеют ширину 2U, поэтому в стойке поместится 5 модулей. Для этих целей мы предлагаем монтажные рейки MOTM-19A. Эти направляющие штабелируются вертикально, поэтому в стойку можно уместить несколько рядов модулей MOTM. Также возможно использование деревянных шкафов или нестандартных направляющих шире 19 дюймов.

    РАЗМЕР: 1U = 1,75 дюйма (44,52 мм). Выполните математические вычисления самостоятельно, если вы умножите на 10U = 17,5 дюймов = другое 44,45 см

    высота = 221,87 мм обычно

    ширина 2U = 3,5 дюйма 88,52 мм ширина (обычно)

    ширина 3U = 5,25 дюйма


    другие ФОРМАТЫ:

    см. Здесь: https: // www.synthesizers.com/formfactors.html

    9018 Ширина 904com 20 EuroRack мм 6 + 15, -15 , + 5 , + -
    Производитель Модель Формат Разъем Высота 7 7 Наименьшая 7 9040 Moog 900 MU 1/4 " 8,75" (5U) 2,125 дюйма + 12, -6
    Q MU 1/4 " 8,75 дюйма (5U) 2,125 дюйма + 15, -15, + 5
    Doepfer A100 128,5 мм (~ 3U) 10 мм (0,4 дюйма) + 12, -12, + 5
    EuroRack Модульный EuroRack 3,5 мм 128,5 мм (~ 3U) 10 мм (0,4 дюйма) + 12, -12, + 5
    MOTM Modular MOTM 1/4 дюйма 8.75 дюймов (5U) 1,75 дюйма (1U) + 15, -15
    Modcan Серия B MOTM 1/4 дюйма 8,75 дюйма (5U) 1,75 дюйма (1U) + 15, -15, + 5
    Blacet Modular FrackRack 3,5 мм 5,25 дюйма (3U) 3 дюйма
    Paia 9700 FrackRack 3,5 мм 5.25 дюймов (3U) 1,5 дюйма + 15, -15
    Paia 2700/4700
    3,5 мм 4 дюйма 2 дюйма + 9, -9
    Buchla 100/200 / 200e 4U Banana & TiniJax 7 дюймов (4U) 4,25 дюйма + 15, -15, + 5, + 12, + 24
    Serge Модульный Стойка Банан 7 дюймов (4U) 17 дюймов + 12, -12
    Polyfusion 2000
    1/420 7 дюймов 9025 ) 3 " + 15, -15
    PPG 300
    1/4" 220 мм 110 мм + 12, -12
    Паркер Synthasystem
    3.5 мм 150 мм 45 мм + 12, -12
    EMU 2000
    1/4 " 6" 3 " + 5
    ARP 2500
    3,5 мм 8 дюймов 3 дюйма + 15, -15, + 12
    Roland 100 мм

    903,5

    104 мм + 15, -15, + 22
    Digisound 80
    3.5 мм 9 " 3" + 15, -15, + 5
    Овен 300
    TiniJax / 3,5 мм 9 " 3" 15, + 5
    Modcan Серия A
    Банан 9 " 2,25" + 15, -15, + 5
    Cynthia 420 Серия 4 A Банан 9 " 2.25" + 15, -15, + 5
    KB Elec. Генераторы волны
    1/4 " 10" 2 " + 12, -12
    CMS Модульный
    3,5204 3,5 + 15, -15
    Wiard 300
    3,5 мм 10,5 дюйма (6U) 2,83 дюйма + 15, -15
    9025 9025 Roland 9025
    1/4 " 11" 2.56 дюймов + 15, -15, + 14,4
    Технозавр Селектор
    1/4 дюйма 15,75 дюйма (9U) 1,6 дюйма + 18416
    Synthesizers.com (Dotcom):

    MTA 100 типовой AWG22 / 0,20-0,20 мм² возможно до 0,50 мм²

    Распиновка:

    1 = + 15V
    2 = No Connect
    3 = + 5V
    4 = Земля
    5 = -15 В
    6 = Нет подключения

    MOTM Стандартный
    стандартный AWG156 4-полюсный, AWG22 - AWG18

    1 = + 15 В
    2 = Земля
    3 = Земля
    4 = -15 В

    MODCAN
    типичный MTA156 3-полюсный
    1 = + 15V
    2 = -15V
    3 = Ground

    Особая благодарность: Сэму, Майку, Марку, Стиву, Берни, Никола, Андре, Стиву, Рууду и Джону за помогая мне собирать эту информацию.-Роджер.

    Размеры продукта

    - Справка по продукту Fisher & Paykel

    Размеры изделия

    DD24DA - дюймы (мм) DD24DCT - дюймы (мм)
    A. Общая высота продукта 32 5/16 - 34 5/8 дюйма (820-880) 2 34 - 36 3/8 дюйма (864-924) 2
    Б.Общая ширина изделия 23 9/16 ”(599) 23 9/16 ”(599)
    C. Общая глубина изделия 22 9/16 ”(573) 22 9/16 ”(573)
    D. Глубина шасси (до задней части передней панели ящика) 21 3/4 дюйма (553) 21 3/4 дюйма (553)
    E. Глубина передней панели ящика 13/16 ”(20) 13/16 ”(20)
    F.Высота шасси 1 31 15/16 ”(811) 33 11/16 ”(855)
    G. Высота передних панелей ящика 29 3/4 дюйма (756) 29 3/4 дюйма (756)
    H. Высота передней панели верхнего ящика 15 1/2 дюйма (393) 17 3/16 дюйма (437)
    I. Высота передней панели нижнего ящика 14 ”(356) 12 1/4 дюйма (312)
    Дж.Высота от верхней части передней панели ящика до верхней части корпуса 5/16 ”(8) 5/16 ”(8)
    K. Вентиляционный зазор между передними панелями ящика 1/4 дюйма (7) 1/4 дюйма (7)
    L. Высота носка (настраиваемая) 2 13/16 - 5 дюймов (72-127) 2 13/16 - 5 дюймов (72-127)
    M. Глубина от передней части панели ящика до передней части toekick (регулируемая) 3 1 1/2 - 4 дюйма (38-102) 1 1/2 - 4 дюйма (38-102)
    Н.Высота регулируемых ножек 3/8 - 2 11/16 ”(9-69) 2 3/8 - 2 11/16 ”(9-69) 2
    О. Максимальное выдвижение ящика 21 9/16 ”(547) 21 9/16 ”(547)

    1 включает прорези для кронштейнов высотой 1/16 дюйма (2 мм)
    2 в зависимости от регулировки регулируемых ножек
    3 регулируется в соответствии с выемкой под ножку на прилегающих шкафах

    .
  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
