Алюминиевый фасадный профиль. Стоечно-ригельная фасадная система FC50+

Алюминиевые профили для фасадного остекления стоечно-ригельной системы ALUSIT FC50+ поставляются сырыми, окрашенными, анодированными, декорированными под дерево. В продаже вся комплектация системы, включая необходимое оборудование и оснастку.

Предоставляем расчет конструкций, консультирование, бесплатное обучение. При необходимости, обеспечим полный комплекс переработки профиля, включая монтаж на объекте.

Смотрите прайс-лист на профили, комплектующие, резиновые уплотнители к системе FC50+.

Библиотека профилей фасадной системы FC50+ для BIM-проектирования в программе CADPLAN ATHENA предоставляется по запросу на [email protected] или по телефону +7 (495) 668-06-88.



Стоимость остекления фасада

По состоянию на 01.10.2020 стоимость квадратного метра комплекта поставки прямого фасада в стандартном цвете  (без стеклопакетов и монтажных материалов) может составлять 3 300 руб/кв. м.

включая НДС.

Каталоги профилей фасадной системы FC50+



Назначение и применение

Основные характеристики

  • Ширина стоек и ригелей — 50 мм
  • Приведенное сопротивление теплопередаче конструкции – 0,65 кв.м. гр./вт
  • Все остальные характеристики соответствуют ГОСТ 21519-2003 (подтверждено НИИ Строительной Физики)

Нормативные документы и производители компонент

  • Алюминиевый профиль по ГОСТ 222333-2001, производство РОССИЯ
  • Резиновый уплотнитель – ASS Profil Lastik, Турция
  • Термовставка и компенсаторы – ударопрочный, морозостойкий ПВХ, РОССИЯ
  • Крепежные элементы – строго нержавейка А2 Shafer & Peters GmbH, Германия

Преимущества

Помимо ценовых, система FC50+ обладает еще рядом конструкторско-технологических преимуществ, таких как:

  • Сочетание низкой материалоемкости в конструкциях малобюджетных фасадов с высокой надежностью и простотой системных решений для изготовления, сборки и монтажа конструкций любого уровня сложности и практически любой пространственной геометрии;
  • Высокая унификация применяемых системных элементов и системных решений;
  • Возможность интеграции любых оконно-дверных конструкций, в том числе распашных и раздвижных, маятниковых и т. д.

Совместимость с другими системами

Система фасадного остекления FC50+ совместима с оконно-дверными системами любых производителей. Мы предлагаем подробный расчет и комплексную поставку профиля и всей необходимой комплектации для любого заказа на остекление.

Сопутствующие изделия


Алюминиевая фасадная система FC50+ является продолжением популярной системы, разработанной нашим конструктором – Овсянниковым Владимиром.

Запрос на FC 50+


    Смотрите также:

-Возможно, Вам будет интересно -

Фасадное остекление - цена 7 100 руб./м2 Остекление фасадов зданий и витражей алюминиевым профилем - al-solution.ru

  • Решила заменить в квартире старые оконные рамы, очень волновалась, подбирая окна: хотелось найти бюджетные расценки не в ущерб качеству работы. Компании, которые советовали подруги, доверия не вызвали. Наугад заказала на сайте ОкнаСтрит расчет балконного остекления теплым алюминием.

    Буквально сразу получила прозрачную калькуляцию, со мной связалась менеджер, ответила очень вразумительно на мои, как теперь понимаю, смешные вопросы. В результате пришел замерщик, а через неделю мастер Дмитрий Крафт и его бригада сделали остекления балкона, простое, без претензии, но с очень качественной отделкой. Понравилось, как работают мастера, – без суеты, не шумя, не мусоря. Вся работа заняла полтора дня. С потеплением буду остеклять квартиру полностью в этой компании!

    Марина Куликова
    г. Москва

  • Мы делаем коттедж для очень придирчивого клиента, у которого, как оказалось, еще и проект не лучший в плане входных дверей и окон, терраса вообще с наветренной стороны, там вообще непонятно было, как остекление и какое делать. Решил поискать на остекление хорошего подрядчика, коллега посоветовал Окнастрит. Выбирали долго, остановились на многокамерных профилях с термовставками, клиент одобрил (сам все перепроверял, замерщика Павла просто доставал днями).

    По факту все сделали на ура, качественно, быстро, по теплоизоляции клиент (уже обживает потихоньку) остался доволен. Ставил монтажник Андрей Бурунов с бригадой, рекомендую.

    Дмитрий Скаредов
    пос. Вешки, Московская область

  • Выражаю благодарность менеджеру Кириллу и его коллеге, забыл имя, который отвечает за проектирование конструкций. Они мне очень помогли с выбором, их консультации бесценны. Я не очень разбираюсь в стройке, все на доверии к специалистам. Нужно было остеклить в моем кафе летнюю террасу, мне была предложена раздвижная конструкция-гармошка, которую можно в теплое время полностью открывать. Нужна была надежная система, чтобы не вызывать каждую неделю мастеров. Я почти уложился в бюджет, который выделил под это дело. Ну, и главное – все сделали в короткие сроки, не растягивая монтажные работы на месяцы. Очень доволен качеством, пока нет нареканий – элементарно открывается и закрывается, звуков с улицы стало меньше. Теперь терраса – любимое место наших посетителей.

    Огромное спасибо! Успехов и процветания вашей компании.

    Андрей Шац
    г. Москва

  • Компания «Окна Стрит» превратила мой балкон-террасу на последнем этаже в зимний сад! Волшебное место получилось! Алюминиевую конструкцию проектировали с нуля именно под меня. Вначале был довольно долгий этап проектирования и изготовления, потом начались монтажные работы. Мы в квартире пока не живем, поэтому не могу сказать, что этот процесс меня сильно напрягал, хотя в сроки и не уложились. Отдельное спасибо монтажникам за бережное отношение к прилегающим помещениям – ни мусора, ни повреждений. Электрифицировали, сделали пол, организовали панорамный выход, откосы аккуратные. Очень приятно, когда компания берет на себя ответственность за весь комплекс работ, потом не нужно доделывать что-то, искать исполнителей на мелкие работы, а это нелегко. Рекомендую всем своим друзьям двумя руками этих ребят, правда, не ожидала, что сотрудничество с оконщиками может закончиться таким позитивом.

    Ольга Долженко
    г. Москва

  • Офисные перегородки нам ставили монтажники Ляховой и Гиманов, договор № 27145, метро Авиамоторная. Инженер Андрей, который пришел к нам после оформления заявки на сайте, просто бог своего дела, он полдня у нас провозился, некоторые позиции по ходу решали, что-то меняли в плане разбивки помещения. Мы купили под офис помещение бывшей столовой, понятно, что ничего кроме стен, а в планах было – сделать дробное зонирование, вывести в одну линию маленькие кабинетики для сотрудников, мой кабинет отдельно остеклить, кухню сделать для людей – зону отдыха автономную, “предбанник” для гостей. Очень много перегородок нужно было ставить, в общем, Андрея можно смело считать соавтором проекта нашего офиса. Очень доволен качеством офисных дверей и перегородок, по сервисному обслуживанию вопросов тоже, насколько я понял, с этой компанией не возникнет. Рад, что так оперативно поработали!

    Иван Нестеров
    г. Москва

  • Хочется поблагодарить Ивана и Сергея, ребят, ставивших мне панорамный балкон с панорамным же выходом из спальни.

    Согласен, что работа сложная, по отзывам знакомых, знаю, что французское остекление на таком широком проеме вообще мало кому доверить можно, но в моем случае все очень хорошо получилось, удобно, качественно, красиво. И, главное, подобрали мне алюминиевый профиль нужного цвета – идеально под фасад подошло. В целом выглядит добротно, любуюсь окрестностями, не боясь ничего поломать)). Единственный недостаток – теперь приходится поддерживать порядок на балконе, мусор и ненужные вещи уже не оставишь до лучших времен, но это и к лучшему :).

    Григорий Аксёнов
    г. Одинцово, Московская обл.

  • Заказывал остекление веранды в Окнастрит для дома. Я сам строитель, поэтому какие-то моменты работы и замерщика, и монтажников мне понятны были. Сразу скажу – не было никаких заминок по срокам, все качественно, без передергиваний, по цене все прозрачно, все как договаривались. Толковые очень монтажники, все обсудили в процессе – и как стены утеплить смежные, и потолок. Профиль своим качеством порадовал – я ставил VIDNAL, чтобы не переплачивать за ненужные мне навороты и бренд.

    Очень рекомендую эту систему всем, кто планирует алюминием стеклить пристройки, производитель отечественный, цена умеренная и качество на высоте. Летом в планах остекление мангальной беседки у тещи, надеюсь, поработаем снова. Приятно иметь дело с профессионалами!

    Александр Коптюг
    Малаховка, Московская обл.

  • Остекление фасада алюминиевым профилем. Описание ?

    Профиль для крепления стекла – важная часть фасадной системы. Он выступает в качестве каркаса жёсткости, формируя облик здания.

    Для установки стеклопакетов используется стальной, алюминиевый, деревянный или пластиковый. Он различается по прочности, максимальному сроку эксплуатации, огнестойкости, морозостойкости и другим параметрам.

    Несмотря на широкий выбор материалов и технологий многие производители строительных работ, дизайнеры и архитекторы делают выбор в пользу остекления фасадов алюминиевым профилем. Успех кроется в его физических и эксплуатационных характеристиках.

    Положительные свойства

    Набор технических показателей, которые отличают алюминиевый каркас от других крепёжных фасадных систем:

    1. Долговечность. Он не гниет, не подвержен коррозионным процессам. У него минимальная пористость, он не впитывает влагу6 не разрушается под действием ультрафиолетовых лучей. У него высокая стойкость к большинству химических веществ, которые можно встретить в воде, снеге или воздухе. Срок эксплуатации алюминиевых фасадных систем до 90 лет.
    2. Оптимальное соотношение вес – прочность. Он не на много тяжелее пластикового профиля, но не сопоставим с ним по пределу прочности на изгиб. Он легче стального, но не уступает ему по жесткости.
    3. Безопасность для организма человека. Фасадное остекление из алюминиевого профиля не выделяет вредных веществ даже при сильном нагреве. У него нет запаха, он не вносить изменения в микроклимат внутренних помещений.
    4. Не пропускает электромагнитные волны, которыми пронизано всё городское пространство.
    5. Не требует дополнительного ухода, кроме мытья фасада один или два раза в год.
    6. Декоративные алюминиевые крышки можно окрасить в любой цвет по системе RAL. Окрашенная поверхность практически не выгорает. Профиль легко заменить, используя капотосъемник для фасадного остекления.
    7. Его  можно гнуть, создавая округлые по форме фасады.

    Алюминиевый профиль не рекомендуется использовать в комбинации с другими металлами. Это может вызвать химическую реакцию, которая приведет к ухудшению прочностных характеристик и внешнего вида конструкции.

    Характеристики

    Фасадный профиль алюминиевый для стекла можно классифицировать по нескольким основным направлениям:

    Теплопроводность

    Принято разделять на две группы: холодный и теплый. Холодный предназначен для одинарного остекления, он монолитный.  В его структуре не предусмотрены камеры, терморазрыва, термоуплотнители. Его используют для остекления зимних садов, входных групп, некоторых видов светопрозрачных фасадов.

    Теплый (термоизолирующий) профиль более толстый. Он предназначен для установки стеклопакетов. Он многокамерный, с терморазрывами и термоуплотнителями.

    Толщина заполнения

    От нее зависит стеклопакет или отдельное стекло будет смонтировано. В основном в светопрозрачных фасадных системах используются профиля с толщиной заполнения 4-120 мм.

    Глубина стоек и ригелей

    Параметр, влияющий на несущую способность всей конструкции. Колеблется в промежутке 12-270 мм.

    Внутренняя видимая ширина

    Влияет на визуальное восприятие целостности остекления изнутри помещения.

    Внешняя видимая ширина

    Важный параметр. Чем она меньше, тем монолитнее выглядит остекление снаружи.

    Вид поверхности

    Алюминиевый профиль с полированными гранями можно монтировать без применения декоративных крышек и накладок. Он бывает анодированный и не анодированный.

    Неполированный характеризуется грубой структурой с матовой поверхностью. Его редко используют для монтажа внешних фасадных систем.

    Область применения

    Анодированный профиль чаще используют для устройства светопрозрачных фасадных систем, чем не анодированный, область применения которого ограниченна внутренними участками.

    Крепление стекла

    Различают два вида профилей: зажимной и П-образный (прижимной).

    Зажимной профиль самый распространённый, так как позволяет крепить стекло в любом положение, под разными углами. Стеклопакет просто устанавливается в него и зажимается.

    П-образный – используется для монтажа строго в вертикальных и горизонтальных плоскостях. С его помощью хорошо крепить стеклянные перегородки и монтировать панорамное остекление на лоджиях и балконах.

    Огнестойкость

    Такой профиль отличается от обычного, наличием негорючего заполнителя для камер. Для повышения предела огнестойкости перегородки между камерами выполнены из стали.

    Алюминиевый профиль – одни из лучших вариантов для монтажа светопрозрачных фасадных систем. Высокая прочность при небольшом весе, долговечность, широкий выбор цветов. Это делает его незаменимым, как для устройства больших фасадных систем, так и для монтажа перегородок и входных групп.

    Похожие статьи

    Алюминиевый профиль для фасадов и особенности его применения для остекления и отделки здания

    Февраль 27th, 2013

    Практически любое строящееся здание имеет ряд алюминиевых конструкций, к которым можно отнести системы вентилируемых фасадов, окна, двери, навесы, фасадное остекление, козырьки, зимние сады. Используя в качестве монтажных каркасов алюминиевый профиль для фасада, можно добиться уникального дизайна любого здания, придав ему неповторимый облик.

    Многие современные здания имеют красивейшие фасады, полностью выполненные из алюминиевых профилей. А как приятно смотрится, например, крытый прозрачный бассейн или зимний сад. Прозрачные фасады позволяют получить панорамный вид окружающего пейзажа, что высоко ценится при выборе места для офиса, рабочего кабинета и т. д.

    Разберем отличительные особенности алюминиевых профилей, используемых для фасадов:

    • Долговечность алюминиевых конструкций исчисляется десятилетиями. Алюминий является металлом, который практически не подвергается старению в результате нахождения на открытом воздухе. Материал не коррозирует во время дождя;
    • Легкость материала делает возможным использовать алюминиевые конструкции для создания фасадов огромной высоты и площади. Из алюминия можно создавать конструкции любых произвольных форм;
    • Прочность алюминия обеспечивает безопасность фасадов и надежность фасадных систем;
    • Алюминий не содержит в своем составе никаких примесей тяжелых металлов, поэтому может считаться экологически чистым и безопасным материалом. Тем более, доказано, что данный металл не выделяет никаких вредных для человека компонентов;
    • Алюминиевые профили не нуждаются в уходе;
    • Алюминий не переносит контакта с другими металлами, которые вызывают его окисление. Поэтому не рекомендуется применять для фасадного строительства смешанные виды профилей, изготовленные из разных металлов;
    • Алюминий обладает достаточно высокой теплопроводностью. Это налагает на алюминиевые конструкции ряд требований. Для жилых помещений рекомендуется использовать теплые профили, а для вентилируемых фасадов или нежилых строений можно применять и холодные профили;
    • Считается, что алюминиевые профили являются преградой для электромагнитных волн, защищая находящихся в здании людей и способствуя их лучшему самочувствию.

    Для создания фасадных систем могут использоваться стандартные профили, к которым относятся уголки, полосы, трубы, прямоугольные и квадратные трубы, швеллера, прутки, тавры. Они могут применяться для самых различных целей, в том числе для создания систем навесных фасадов. Помимо этого, могут использоваться особые виды профилей, специально предназначенные для крепления элементов фасадов. Это L-образные профили и тавровые балки.

    Профиль для фасадов зданий, который используется непосредственно для остекления, состоит из несущей части, держателя стекла и декоративного элемента, прикрывающего место стыка. Стеклянные фасады, украшающие современные здания, изготавливаются из теплых профилей. Их особенность заключается в том, что теплые профили состоят из трех частей, причем каждая часть производится отдельно, а в единую конструкцию части соединяются в готовом виде. Теплый профиль состоит из двух слоев алюминия и расположенного между ними слоя армированного полиамида. Дело в том, что полиамид обладает точно таким же коэффициентом расширения, что и алюминий. Это дает возможность совместной эксплуатации такого "сэндвича". Кроме того, полиамид обладает долговечностью и прочностью, сопоставимой с прочностью алюминия.

    Алюминиевые части в системе теплых профилей имеют пазы, в которые вставляется полиамидная сердцевина. Совмещенные части профиля обжимаются на специальном устройстве, образуя монолитную конструкцию. В зависимости от нужной теплоты конструкции такие профили могут иметь несколько камер. Их количество регулируется числом полиамидных вставок.

    Такие теплые профили применяются не только для остекления фасадов, но и для других нужд, например, для оконных и дверных конструкций, светопрозрачных крыш, веранд, зимних садов. Они обычно оборудуются системами для стока конденсата. Заказать качественное остекление фасадов по низким ценам можно в компании ДОМКОМ.

    Системы фасадного остекления из алюминия Schuco и Alutech недорого «Дойче Фасад»

    Системы фасадного остекления являются стоечно-ригельными и разделяются на «стандартные» системы, где стеклопакеты фиксируются при помощи прижимных планок и структурное остекление.

    Как говорилось ранее, мы перерабатываем две системы фасадного остекления – Schuco и Alutech. Не будем изучать их особенности, а рассмотрим в общем системы.

    Так алюминиевый профиль используется в фасадном остеклении поскольку:

    • Прочный;
    • Устойчив к перепаду температур;
    • Не подлежит коррозии;
    • Позволяет остеклить сложные пространственные конструкции.

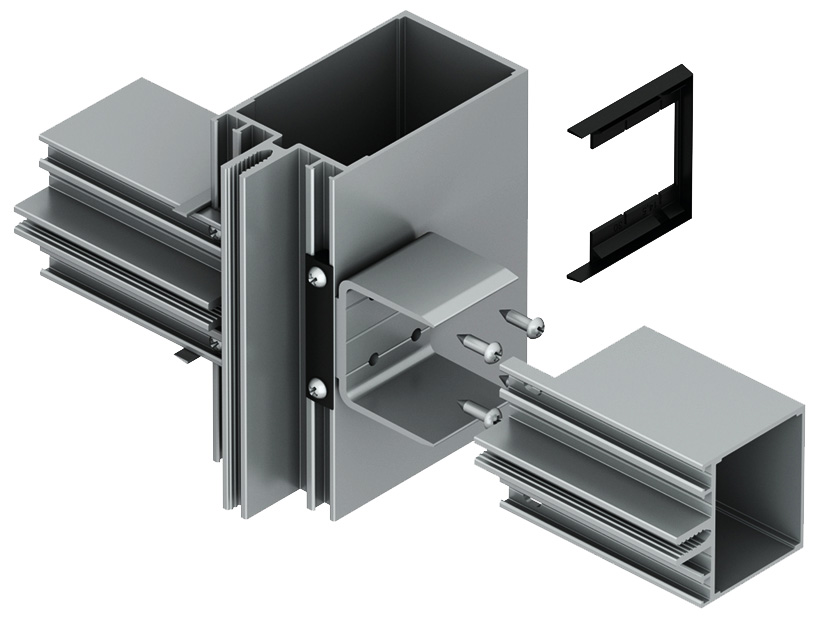

    Стоечно-ригельная система фасадного остекления состоит из стоек, ригелей, закладных, ригельных сухарей, монтажных пластин и саморезов, уплотнительной резины, прижимных планок и декоративных крышек.

    Алюминиевый профиль (стойки, ригели и декоративные крышки) красятся во все цвета по шкале Ral порошковым красителем толщиной в 60 мкм.

    На объекте системы фасадного остекления собираются следующим образом. Сначала выставляются стойки и ригели, затем в образовавшиеся ячейки ставятся стеклопакеты, которые прижимаются прижимными планками на которые одеваются декоративные крышки.

    Используемая нами система фасадного остекления ALT 50+ является стоечно-ригельной. Длинна хлыстов стоек и ригелей 6,8 м. При необходимости стойки наращиваются через внутренние закладные.

    В качестве уплотнителя используется EPDM-резина черного цвета. Уплотнитель идет по стойке и ригелю, а также по прижимной планке.

    Данные системы являются «теплым» – стойки и ригели состоят из двух частей, соединенных между собой термовставкой. Несущая основа конструкции находится внутри помещения. В ячейки между стойками и ригелями, устанавливаются стеклопакеты. Затем стеклопакеты фиксируются прижимной планкой, на которую защелкивается декоративная крышка.

    Остекление фасада по принципу структурного остекления выполняется без прижимных планок и декоративных крышек. Такая конструкция возводится за счет установки стеклопакетов с минимальным зазором относительно друг друга. Соединение стеклопакетов осуществляется за счет специального герметика, который обеспечивает фиксацию стеклопакетов, компенсирует температурные колебания.

    Алюминиевый профиль AGS для остекления теплиц, фасадов, окон и дверей

    ООО «АГРИСОВГАЗ» было создано в 1990 г. как совместное предприятие «Газпрома» и голландской компании AgriSystems для производства алюминиевых и стальных конструкций для теплиц. В настоящее время алюминиевые профили AGS находят широчайшее применение не только в тепличном хозяйстве, но и в промышленном и жилом строительстве.

    Номенклатура профилей AGS



    Алюминиевый профиль AGS 150 CO

    Профильные системы AGS 150 и AGS 500 предназначены для фасадного остекления зданий, а также изготовления светопрозрачных крыш, куполов, ограждения зимних садов. AGS 500 – относительно недавняя разработка, но у обоих конструкций есть общие черты. Обе допускают использование стеклопакетов или заполнение сэндвич-панелями: AGS 150 – толщиной до 48 мм, AGS 500 – до 46 мм.

    AGS 150 CO – система для структурного (когда стеклянная поверхность не рассекается профилями) и полуструктурного (когда над поверхностью из стекла возвышаются только малозаметные прижимы) фасадного остекления. Создана на базе V группы профилей системы AGS 150. В качестве заполнения используется либо стекло толщиной 6 или 8 мм, либо стеклопакеты толщинами 28, 30, 32 мм.

    Профиль AGS 68

    Профильные системы «холодные» AGS 50, AGS 50E и «теплые» AGS 68, AGS 68E используются для формирования оконных и дверных конструкций. Цифры в наименовании обозначают ширину профиля, буква «E» – наличие европаза для установки фурнитуры европейских производителей.

    Наивысшими показателями облает профиль AGS 68 E: толщина стеклопакета – до 61 мм, коэффициент сопротивления теплопередаче – до 0,52 м² °С/Вт, звукопоглощение – до 32 децибел.

    ООО «АГРИСОВГАЗ» изготавливает также профили для офисных и павильонных перегородок, для крепления москитных сеток, ролльставней, жалюзи и т.п.

    Сайты, цены, отзывы

    Остекление алюминиевым профилем AGS

    Желающие познать все достоинства профилей AGS могут обратиться непосредственно к сайту ООО «АГРИСОВГАЗ», но лучше воспользоваться интернет-ресурсами торгующих организаций – там информация представлена проще и доступнее. Например, к сайту официального дилера «АГРИСОВГАЗа» ООО «Рекорд». Там всё есть.

    Кроме цен. Самый тщательный обыск Сети навёл лишь на сентенции в том духе, что коли «АГРИСОВГАЗ» – отечественная компания, то и цены должны быть умеренными.

    Зато отзывы вполне конкретные. Мол, профили идеально подходят для конструирования «зимних садов», малозаметны, имеют малый вес и придают изящество всему сооружению.

    Охотно верим! Хотя, возможно, одно только завершающее буквосочетание в названии компании – «…ГАЗ» – внушает благоговение всякому, пишущему комментарий?

    Утепление алюминиевого профиля фасадного остекления: какой вариант выбрать

    Большинство квартир в новостройках продаются с установленным алюминиевым холодным остеклением на балконах и лоджиях.

    Снаружи фасадное остекление смотрится эффектно, однако с точки зрения жильцов его практичность находится под вопросом. Лоджии с таким вариантом остекления холодные, поэтому часто у покупателей первым делом возникает желание утеплить его или заменить на теплое. Утепление алюминиевого профиля фасадного остекления может осуществляться по разному.

    Замена холодного утепления на теплое

    Демонтировать лоджию в конструкции которой имеются несущие опоры невозможно, поэтому часто приходится рассматривать варианты утепления того, что есть. Тепло в холодной системе утекает по нескольким направлениям:

    • через холодный алюминиевый контур, ригели, перемычки и пр.;
    • через одинарное стекло;
    • через щели в местах примыкания конструкции утепления к стенам;
    • через бетонные поверхности стен смежных с соседями – конечно, это не имеет отношения к контуру остекления. но очень важно, если стоит вопрос об утеплении лоджии или балкона в целом.

    Фото 1. Современное утепление алюминиевого профиля фасадного остекления.

    Существует несколько вариантов решения этой проблемы, каждый из которых имеет свои плюсы и минусы.

    Вариант первый

    Первый способ – замена стекол на стеклопакеты с заменой открывающихся створок на окна ПВХ. Вертикальные алюминиевые стойки при этом варианте утепляются сендвич-панелью. Это оптимальный вариант для холодного панорамного остекления балкона. То есть, все открывающиеся створки изготовленные из алюминиевого профиля необходимо заменить пластиковыми окнами с теплым стеклопакетом. На место демонтируемых стекол при помощи специально разработанных профилей ставятся стеклопакеты. Оставшиеся источники холода – мостики холода – алюминиевые стойки и горизонтальные профили-ригели утепляются изнутри с помощью декоративной отделки сэндвич-панелями.

    При таком способе снаружи лоджия будет выглядеть как обычный балкон с окнами ПВХ. Если фасадное панорамное утепление установлено по всему дому такое решение будет выделять вашу лоджию из общего облика фасада, что может привести к конфликту с местной исполнительной властью.

    Вариант второй

    Второй вариант – замена фасадного остекления и утеплением перемычек. Эта технология позволяет произвести утеплительные работы без изменения внешнего вида фасада дома. Утепление панорамного остекления проводится изнутри. Установленные стекла с открывными алюминиевыми створками снимаются, а в алюминиевый каркас встраиваются рамы из пластика с глухими и открывающимися створками и двух- или трехкамерными стеклопакетами. Алюминиевый каркас изнутри утепляется пеноплексом, а на утеплитель устанавливаются декоративные короба.

    Это достаточно трудоемкий, но эффективный способ. Работы проводятся изнутри, снаружи концепция облика фасада не меняется.

    Третий вариант

    Еще один вариант утепления позволяет не затрагивать фасадную конструкцию. Изнутри параллельно панорамному остеклению монтируется теплый контур из конструкций ПВХ. Таким образом получается двойное остекление. При таком варианте достигаются отличные показатели по звукоизоляции и теплопередаче, но уход за конструкциями не совсем удобен, так как приходится предпринимать усилия при мытье сторон стекол между ПВХ остеклением и фасадной конструкцией. Для мытья придется вынимать стеклопакеты. Зато это самый дешевый и доступный вариант из всех вариантов утепления.

    Фото 3. Замена холодного фасадного остекления на теплое.

    Кроме этого нужно учитывать, что двойной контур в какой-то мере съест полезную площадь балкона. Вдобавок из-за нескольких стекол, которые будут грязниться может существенно ухудшиться обзор из лоджии.

    Нужно отметить, что во многих крупных городах есть постановление, регламентирующее что замена фасадного остекления должна производиться без изменения внешнего вида фасада. В некоторых случаях может потребоваться даже согласование проекта с УК.

    Этапы работ

    Если вас интересует замена холодного фасадного остекления на теплое. вас ожидают следующие этапы работ:

    1. Замер конструкций и согласование проекта: замерщик выезжает вам на квартиру, производит замеры, составляет смету.
    2. Вносится предоплата.
    3. Через 2-3 недели по адресу доставляются новые окна, стеклопакеты, комплектующие.
    4. Производится демонтаж остекления. Монтажники снимают штапики изнутри. В некоторых случаях требуется помощь промышленных альпинистов, которые снимают крышки ригелей и стоек снаружи с фасадного остекления. Демонтируются стекла и створки.
    5. Стекла заменяются на стеклопакеты. Производится монтаж пластиковых рам с утеплением холодного фасадного остекления. В фасадные стойки и ригели встраиваются термомосты из полиамида, которые создадут терморазрыв в системе из алюминия, устранят мостики холода и увеличат коэфициент теплопередачи конструкции. Затем вставляются стеклопакеты в глухие рамы.
    6. Утепляются примыкания боковых стенок с новым остеклением монтажной пеной и бутиловыми лентами. В некоторых случаях необходимо утеплить межэтажные перекрытия пеноплексом и пенофолом. Монтажные швы прикрываются пластиковыми наличниками или металлическими нащельниками.
    7. Заказывается новая отделка лоджии.

    Можно ли утеплить холодное остекление самостоятельно

    Конечно, весь комплекс работ можно провести самостоятельно. Однако все равно это долгий кропотливый труд, требующий знания технологии установки и монтажа современных материалов. Не обойтись и без вызова промышленных альпинистов, так как некоторые высотные работы выполнить просто не под силу без риска для жизни.

    Низкие теплоизоляционные свойства алюминиевых систем заложены в конструкции производителя популярных в России окон: например, испанских Проведал. Существуют некоторые хитрости от народных умельцев, позволяющие утеплить существующую алюминиевую конструкцию. Самым простым способом является оклеивание рамы холодного профиля термоизолирующим материалом – пеноизолом, пенофолом. Это может привести к незначительному утеплению. Даже самый толстый пенофол не способен обеспечить достаточную термоизоляцию.

    Утепленные таким образом алюминиевые окна будут терять тепло не из-за промерзания металлической рамы, а за счет теплопотерь через оконное одинарное стекло. Можно снизить теплопотери одинарного стекла оклеиванием его теплоизоляционной пленкой. В зимний период такая мера приведет к снижению теплопотерь до 30%. Пленка должна быть очень хорошего качества от известного производителя. Конечно, пленка не сможет полностью заменить второй или третий контур остекления.

    Это хорошие меры для того, чтобы иметь возможность пользоваться лоджией зимой для решения разного рода бытовых проблем – развешивания белья для сушки или хранения инструментов, банок и прочих бутовых мелочей на лоджии. Пользоваться полноценно лоджией можно только при полном утеплении всей конструкции. Это достигается только обращением к специалистам.

    Преимущества утепления холодной лоджии

    Утепление фасадного остекления поможет значительно увеличить жилплощадь квартиры за счет лоджии. При качественном утеплении возможен даже дальнейший частичный или полный демонтаж перегородки между лоджией и комнатой, при условии, если она не является несущей конструкцией. Благодаря выделению новой отдельной зоны появляется отдельное место для обустройства кабинета, учебной зоны или просто зоны отдыха.

    Фото 3. Замена фасадного остекления в доме.

    Конечно, даже при проведенном утеплении зимой могут возникнуть сложности с использованием дополнительного помещения из-за того, что температура в нем будет немного ниже, чем в жилом помещении обогреваемом радиаторами. По строительным нормам перенос радиаторов на лоджию запрещен. Люди решают эту проблему установкой кондиционеров с функцией обогрева на лоджии или дополнительными средствами обогрева – например, при помощи монтажа системы теплого пола.

    Утепленное остекление направлено на более лучшую звукоизоляцию, термоизоляцию, микропроветривание. После окончания работ на окнах больше не будет образовываться конденсат, это помогает избежать запотевания, протечки окон и их замерзания.

    Утепление холодных алюминиевых конструкций может потребоваться не только в квартирах. Если вы хотите сделать летний сад замена фасадного остекления решит все проблемы. Таким образом можно утеплить террасу в загородном доме, сделав из нее полноценное функциональное помещение. Устанавливаемые конструкции маловесны и не создают избыточной нагрузки на фундамент. Кроме этого, они характеризуются малой шириной и не съедают жилую площадь.

    наши специалисты помогут выполнить расчет фасадного остекления, рассчитать планируемые нагрузки на фасад, согласовать проект. Стоимость остекления зависит от конструкции фасада, от площади лоджии и характеристик применяемых материалов. По желанию заказчика могут быть вставлены энерго- и теплосберегающие пакеты.

    Юридические аспекты

    Любые изменения, которые хочется внести в ограждающие конструкции фасада – а это и парапеты балконов, а также остекление, которое не будет соответствовать архитектурной концепции здания, требуют получения разрешения местных органов исполнительной власти. В каждом субъекте Федерации есть соответствующие нормативные акты. Например, в Москве – это Постановление Правительства 508.

    Фото 4. Замена фасадного остекления в коттедже с холодного на теплое.

    Чтобы получить такое разрешение потребуется пройти 5 последовательных этапов и подписать около 40 разрешающих документов в разных инстанциях. Не каждый сможет получить такое разрешение. Если установить конструкции без разрешения можно сразу или через несколько лет столкнуться с исками и требованиями демонтажа конструкции. В соответствии с этим необходимо тщательно подумать прежде чем принимать решение о выборе конструкции для утепления.

    Как утеплить холодный алюминиевый профиль

    При покупке квартиры в новостройке первым делом оцените для каких целей вы хотите заменить холодное остекление на более теплое. Если вы не планируете использовать лоджию как дополнительную площадь зимой, можно воспользоваться малыми техническими решениями – например, просто оклеить окна энергосберегающей пленкой.

    Если же вас привлекает возможность создать на лоджии зимний сад и круглогодично выращивать цветы или сделать дополнительное помещение для кухни – для хранения заготовок и установки холодильника, например, имеет смысл обратиться к профессионалам.

    Наши специалисты правильно оценят конструкционные особенности вашей лоджии, учтут ваши индивидуальные пожелания, предложат несколько вариантов решения проблемы и подберут наиболее согласующийся с вашим бюджетом.

    • Алюминиевые фасады с остеклением | РИ ОКНА

    Остекленный алюминиевый фасад позволяет свету беспрепятственно проникать в комнату, тем самым повышая комфорт жителей. Также приятен и привлекателен больший визуальный контакт с внешним миром. Застекленные фасады - обычное дело в коммерческих и административных зданиях, гостиницах и банках.

    Алюминиевые фасады позволяют в полной мере использовать стекло и свет в современной архитектуре. Детали каркаса занимают минимальную площадь и практически не видны на некоторых типах фасадов.Благодаря высокой прочности и небольшому удельному весу алюминия открывающиеся элементы могут быть намного больше, чем в фасадах из других материалов. Могут быть использованы самые разнообразные способы открытия и их комбинации.

    Полиамидные элементы вставляются между алюминиевыми профилями, а специальные изоляционные элементы используются для достижения высокой теплоизоляционной способности. Так что не бойтесь, что будет течь слишком много тепла или что в здании с большими застекленными площадями будет перегреваться комната.

    Застекленные фасады обладают высокой устойчивостью к погодным воздействиям, включая штормы, проливные дожди и порывы ветра. Они также подходят для высотных зданий и других зданий, подверженных суровым погодным условиям. В остеклении можно использовать обычное или безопасное стекло. Также могут быть включены полные изоляционные панели. Требования к обслуживанию минимальны.

    Гарантируем высочайшее качество изготовления и сборки.

    В нашем ассортименте несколько видов фасадов различного назначения.Система колонн / створок является наиболее частым вариантом остекления алюминиевых фасадов. Все типы фасадов можно заказать в одном из множества цветов, представленных в нашей цветовой таблице.

    НАШИ РЕФЕРЕНТНЫЕ СТРУКТУРЫ


    ВИДЫ ФАСАДА

    ОБЪЕКТЫ НЕДВИЖИМОСТИ, ОБЩИЕ НА ВСЕХ ОСТЕКЛЯННЫХ АЛЮМИНИЕВЫХ ФАСАДАХ
    • Осветление пространства за фасадом

    • Разнообразие эстетических форм фасадных плоскостей, от четко разделенных фасадов до почти однородных

    • Высокая статическая прочность конструкции

    • Очень высокая атмосферостойкость

    • Хорошие параметры теплоизоляции

    • Простота обслуживания

    СВОЙСТВА ВИДОВ ФАСАДА

    PONZIO PF152HI И PONZIO PF152HI ПАССИВНЫЕ ВЕРТИКАЛЬНЫЕ / ГОРИЗОНТАЛЬНЫЕ БАРНЫЕ ФАСАДЫ
    Назначение Система для легких ограждающих конструкций с горизонтальной / вертикальной балкой типа
    Технологии
    Недвижимость
    • Ширина стойки / транца: 52 мм

    • Ширина распорки внешней облицовки: 51 мм

    • Очень хорошие тепло- и звукоизоляционные свойства

    • Uw = 1. 17 Вт / м2.K (пассивная версия: 0,62 Вт / м2.K)

    • Водонепроницаемый

    • Ветрозащитный

    • Применимость к надпороговой и подоконной полосе пожарной классификации El60

    • Любой вид фасада по геометрии, форме и цвету

    • Возможность использования только горизонтальных или только вертикальных стержней

    • Доступны различные декоративные элементы

    • Вариант гибки профиля

    • Возможна комбинация с другими системами Ponzio®

    A ФАСАД ОКНА PONZIO® PE78NHI - ПРОТИВОПОЖАРНАЯ КОНСТРУКЦИЯ
    Назначение Современная система с превосходными изоляционными и механическими свойствами, используемая для больших фасадных конструкций
    Технологии
    Недвижимость
    • Трехкамерные профили с очень хорошими теплоизоляционными свойствами (Uw = 0. 8 Вт / м2.К)

    • Свойства теплоизоляции, контролируемые разным расположением и количеством изоляционных элементов

    • Высокая прочность конструкции

    • Возможность совмещения створок окна с рамой по одной плоскости снаружи

    • Вариант гибки профиля

    • Множество вариантов углового подключения

    • Доступны несколько вариантов окон (фиксированные, откидные и открытые, открывающиеся наружу, скрытые створки и т. Д.))

    • Подготовка к установке различного периферийного оборудования

    • Армированный оконный профиль, имитирующий структуру вертикальных фасадных планок

    • Расчетная глубина профиля 78 мм для рамы, 86 мм для створки

    A ПОЛУСТРУКТУРНЫЙ ФАСАД PONZIO PF152ESG
    Назначение Конструктивная система для легкой внешней облицовки и других пространственных конструкций
    Технологии Облицовка безрамного фасада стеклопакетом
    Недвижимость
    • Равномерное гладкое стекло, разделенное на сегменты горизонтальными и вертикальными швами толщиной 22–28 мм

    • Вариант с двойным или тройным стеклом (толщиной до 60 мм)

    • Отличные теплоизоляционные свойства (Uw = от 0. 64 Вт / м2.К)

    • Возможность использования самостоятельно открывающихся откидных окон

    • Вариант гибки профиля

    Планируете ли вы использовать фасадную систему?
    Мы будем рады подготовить необязательное предложение.

    Фасад

    Открытые светлые пространства, плавно переходящие в террасу или в сад, - особенность современной застройки.Современные архитектурные тенденции вдохновляют современных дизайнеров. Создание больших стеклянных фасадов, соединяющих экстерьер и интерьер здания, - задача, требующая теплых и стабильных решений. Энергоэффективные алюминиевые каркасные системы все чаще используются для таких амбициозных проектов. Они имеют эстетически узкие профили с отличной теплоизоляцией.

    Создание стеклянного фасада в жилом доме позволяет использовать стекло на больших непрерывных пространствах, создавая однородную привлекательную поверхность. Стеклянные стекла могут быть установлены в систему на основе алюминиевых или стальных профилей или в качестве точечно фиксированной системы структурного остекления, такой как Pilkington Planar ™ , где традиционный металлический каркас устраняется, а стекло фиксируется механически. Система структурного остекления Pilkington Planar ™ обеспечивает гладкую стеклянную поверхность за счет использования фурнитуры из нержавеющей стали, размещенной в отверстиях с потайной головкой для фиксации стеклянного фасада обратно к конструкции, вместо использования более традиционных рамных систем.

    Безрамная система структурного остекления позволяет переносить многие из достопримечательностей на свежем воздухе в помещение, например, естественный свет и солнечный свет. В то же время, одним и тем же светом и теплом можно управлять с помощью спецификации широкого диапазона стеклопакетов, включающих стекло с низким коэффициентом излучения и солнцезащитное стекло.

    Современная минималистичная архитектура - это простые формы и однородные цвета. Стеклянная стена и металлические акценты дополняют и украшают простой фасад.Все чаще эти прохладные аранжировки дополняются натуральными акцентами, такими как дерево и камень, в виде опалубки или габионных стен. Безрамные фасады придадут объекту ультрасовременный, прозрачный характер. Они устойчивы к ветровым нагрузкам, проникновению воздуха и воды.

    Стеклянные фасады требуют круглогодичной защиты окружающей среды. В противном случае летом интерьер быстро перегреется, а зимой остынет. Высокопроизводительные стеклопакеты с двойным и тройным остеклением позволяют легко поддерживать стабильную комфортную температуру в помещениях с остеклением большой площади в течение всего года.Стекло с низким коэффициентом излучения предотвращает потерю тепла в холодное время года, а также позволяет мягко нагревать интерьер за счет пассивного солнечного излучения, улучшая энергетический баланс здания. Стекло с солнцезащитным фильтром снижает перегрев в летнее время и снижает или даже устраняет необходимость в кондиционировании воздуха.

    Гибкость в выборе продуктов NSG Group позволяет проектировщику контролировать каждый аспект производительности от теплового до солнечного и, в конечном итоге, проектное заявление для здания.

    Линия Pilkington Suncool ™ сочетает в одном покрытии эффективные термические свойства с одними из самых низких значений U г , достижимых для стеклопакетов, и широким диапазоном регулирования солнечного излучения. При использовании такого большого количества стекла солнечное усиление может быть высоким, если оно не контролируется. Благодаря ассортименту стекла Pilkington мы можем предложить высокое светопропускание с контролем солнечного излучения и сохранить естественный вид стеклянных изделий с нейтральным внешним видом. С другой стороны, мы можем ограничить количество света и солнечного света в различных пропорциях и добавить цвет или отражение в изделиях.Для областей, покрывающих плиты перекрытия или офисных услуг, есть бесплатные варианты стекла Pilkington Spandrel Glass, которые контрастируют или гармонируют с зоной обзора. Стекло Pilkington Spandrel Glass может иметь повышенное значение U г за счет дополнительной изоляции, установленной непосредственно на задней части панелей. Большинство продуктов доступны в ударопрочных формах, что позволяет использовать стекло в небольших количествах в качестве барьера, а также для обеспечения безопасности.

    Развитие фасадных профилей за последние годы

    На Montanstahl за 10 лет произведено фасадных стальных профилей с острыми краями .Диапазон выполненных возможных профилей был значительно расширен за этот период, и возможных все еще кажутся не исчерпанными .


    Профили из стали с острой кромкой и нержавеющей стали

    Спрос на фасадные профили с острыми краями впервые возник в Германии после того, как архитекторов случайно столкнулись с высококачественными конструкционными профилями из нержавеющей стали , наплавленными лазером, . Новинка была немедленно принята с большим успехом. острые кромки и почти невидимый сварной шов были особыми характеристиками и идеально подходили для использования в высококачественных, эстетически сложных фасадах из стекла и ригеле .

    Сталь против алюминия

    В секторе фасадов обычно используются алюминиевые профили . Гарантируют:

    • Высокая Гибкость конструкции
    • Простота использования благодаря легкому весу
    • Несложное производство благодаря современным станкам с ЧПУ

    Однако также сталь и нержавеющая сталь имеют некоторые преимущества:

    • Модуль упругости (также называемый модулем упругости при изгибе) определяет упругое поведение материала .Сталь с 210 ГПа лучше, чем алюминий с 70 ГПа. Это означает, что сталь имеет в 3 раза большую несущую способность и жесткость в 3 раза, чем алюминий.
    • Следовательно, для стеклянного фасада большая площадь остекления, большая ширина пролета и меньше стоек с одинаковым сечением.
    • Коэффициент расширения определяет линейное удлинение материала марки в зависимости от повышения температуры.Алюминий имеет α-значение 23,1, а сталь (в зависимости от сплавов) - около 11,5 · 10 -6 · K -1 . Кроме того, этот аспект важен при расчете стеклянного фасада. При использовании алюминиевых профилей использование компенсаторов обязательно.

    Сталь и нержавеющая сталь не могут представлять такой же сложный профиль, как алюминий, из-за технологии их производства. Однако в настоящее время возможно изготовление профилей , которые по качеству и сложности были невозможны 10 лет назад.

    Т-профили для фасадов

    Первыми профилями для фасадного сектора были простых Т-образных профилей с длинными и толстыми стенками. Обычно ширина визирования таких профилей определяется с помощью имеющихся в продаже систем крепления ; в основном 60 миллиметров, но также доступны системы шириной 50 или 80 миллиметров. Статическое значение в первую очередь определяется глубиной профиля и толщиной стенки. высокая гибкость и precision аппаратов для лазерной сварки позволяет изготавливать профили любой формы и любого размера, которые удовлетворяют различные запросы клиентов , без компромиссов с эстетика.

    Профили прямоугольные для фасадов

    Еще один прорыв был достигнут благодаря производству сваренных лазером толстостенных прямоугольных полых профилей с острыми краями (RHS), также называемых коробчатыми профилями .
    В отличие от обычных холоднокатаных профилей RHS или MSH, RHS с острыми краями от Montanstahl состоят из четырех полос , которые свариваются вместе четырьмя сварными швами с получением необходимой геометрии и размера. Каждую толщину плоских поверхностей можно определить индивидуально, что позволяет получить идеальную статическую конструкцию для секции с максимальной экономией веса .

    Challenge с новым Glass Dimension

    С годами повысились не только требования к качеству фасадов из стали и стекла, но и к размерам самих стеклянных фасадов. Эта разработка потребовала на больше массивных стоек и транцевых секций , что в то же время может гарантировать меньшую глубину профиля. Это можно сделать только со сталью.
    Помимо хорошо зарекомендовавшего себя машиностроения, разработанного для линейных и прямоугольных профилей типов , Montanstahl за последние годы инвестировала в новых технических установок , которые могут сваривать также сложные секции с гнутой формой .

    Примеры сложных фасадных профилей из стали и нержавеющей стали

    Следуя некоторым примерам реализованных специальных профилей из стали и нержавеющей стали .

    Прямоугольные полые профили с зацепленной стенкой

    Дальнейшее архитектурное развитие RHS - это версия с односторонним или даже двусторонним задействованным полотном . Видимая сторона обычно та, на которой задействовано полотно.

    Стальной профиль стрелы и Y-образный профиль

    Arrow и Y-образные профили эквивалентны Т-образным профилям, которые используются для угловых стоек фасада. Производство таких профилей - это сложных , так как стальные полосы нужно точно шлифовать и точно контролировать угол раскрытия при сварке.

    Стальной профиль треугольник, параллелограмм и трапеция

    Эти группы профилей технически очень сложны.Для них требуется и с высокой точностью размеров , и существуют лишь небольшие возможности для компенсации искажения, возникающего при сварке путем последующей правки. Этот уровень сложности возрастает с увеличением длины профиля. Параллелограмм , а также профили трапеции обычно принимают за угол-стойку.

    Треугольные профили , однако, находят свое применение в основном в стеклянных потолках. Контуры таких треугольных профилей из стали или нержавеющей стали часто не подходят для стоек на уровне глаз, так как очень острые края могут представлять опасность травмы.

    Специальные профили из стали и нержавеющей стали

    Помимо вышеперечисленных семейств секций, существуют также фасадные профили, не принадлежащие ни к одной из описанных выше групп из-за своей необычной формы. Montanstahl производит индивидуальных профилей стоек-ригелей, профилей по чертежам заказчика.

    Частный дом в Англии

    Специальный профиль из нержавеющей стали, стойка для закрытого бассейна частной резиденции в Англии.

    Фонд Ставроса в Афинах

    Некоторые из около двадцати различных стальных профилей и размеров, изготовленных по индивидуальному заказу. Стеклянный плинтус для стеклянной балюстрады Культурного центра Фонда Ставроса Ниархоса target = ”_ blank” rel = ”noopener nofollow noreferrer” в Афинах, проект Ренцо Пьяно.

    Проект

    в Китае

    Нержавеющая сталь special-RHS , угловая стойка для проекта в Китае.

    Шоколадный фонтан в Макао

    Нержавеющая сталь специальные профили для стеклянной конструкции, на которую устанавливается самый большой шоколадный фонтан в мире.

    Гарвардский университет

    Стальной специальный TR-профиль (состоящий из Т-образного профиля с приварным круглым стержнем сверху, в данном случае трубы для уменьшения веса), включая заводских , пазов и вырезов для проекта Гарвардский университет: Ричард А. и Сьюзен Ф. Смит в кампусном центре.

    Проекты в Китае и России

    Помимо специальных профилей, которые характеризуются своим поперечным сечением, мы также производим стандартные типы профилей, но в виде изогнутых стержней или с высотой падения по всей длине.

    У вас есть проекты с особыми или сложными требованиями? В этом случае пришлите нам технические характеристики по вашему запросу, мы с удовольствием проконсультируем вас!

    Фасадные системы

    Наши фасадные системы используются для изготовления стеклянных фасадов таких зданий, как банки, отели, административные офисы, офисные здания, автосалоны, спортивные залы и т. Д. Они также используются для создания нескольких пространственных конструкций и остекления крыш, которые освещают интерьер и создают подходящую атмосфера и комфорт для пользователей.Они являются отличным инструментом для формирования современной архитектуры и воплощения смелых замыслов дизайнеров. Наиболее популярными среди этих изделий являются стоечно-ригельные системы. Фасадные решения ALUPROF включают также ряд продуктов различного дизайна и внешнего вида, в том числе ряд индивидуальных решений.

    Стойко-ригельный фасад MB-TT50 - самое современное решение компании. Этот продукт предлагает совершенно новый подход к конструкции профилей и аксессуаров для обеспечения герметичности и теплоизоляции.Более того, изменилась и техника монтажа. Это позволяет нам предлагать продукт с одними из самых высоких показателей среди доступных на рынке алюминиевых фасадных систем, идеально подходящий для нужд энергоэффективных и пассивных зданий.

    Важное место в наших фасадных системах занимает стойка-ригель MB MB-SR50N. Имеет варианты усиленной теплоизоляции: MB-SR50N HI и MB-SR50N HI +, а также варианты для изготовления конструкций различного внешнего вида: вертикальная или горизонтальная линия или «полуструктурный» фасад MB-SR50N EFEKT.Когда дело доходит до открывающихся элементов, MB-SR50N является основой для таких конструкций, как откидные окна MB-SR50N OW, интегрированные в фасад окна MB-SR50N IW и очень эстетичные и функциональные мансардные окна MB-SR50N RW. . Стоечно-ригельная система MB-SR50N также является основой огнестойких фасадов MB-SR50N EI и остекленных крыш. Кровельные конструкции и фасады на основе MB-SR50N по желанию могут изготавливаться в огнестойком варианте.

    Предложение фасадов ALUPROF также включает системы структурного остекления: MB-SG50 и полуструктурные MB-SG50 SEMI, разработанные для изготовления фасадов, которые придают зданиям престижный внешний вид и репрезентативный характер.

    В дополнение к фасадным системам мы предлагаем вентилируемую стену EXTRABOND, внешнее покрытие которой состоит из облицовки стен. Это обеспечивает очень хороший внешний вид и отличную теплоизоляцию конструкции. Отдельную группу фасадных систем составляют сегментные стены, такие как MB-SE75, и индивидуальные решения, то есть системы, разработанные с соблюдением строгих критериев, установленных в сотрудничестве с проектировщиками зданий. Эти системы, по определению, предназначены для удовлетворения требований конкретного проекта к эстетике и производительности.

    Как выполнить внешнее остекление из алюминиевого профиля

    Алюминиевые остекленные фасады широко распространены и используются не только для офисных помещений, но и жилья. Этот вид защиты фасада от внешних факторов достаточно эффективен, имеет множество положительных качеств. Есть несколько способов организации остекления.

    Что такое застекленные фасады?

    Этот вид отделки чаще всего присущ административным и офисным зданиям, так как придает им солидность, не требует сложного ухода, достаточно дорогой.Однако некоторые застройщики используют этот вид остекления, частично или полностью декорируя фасад. Его основные функции следующие:

    • Защита зданий от атмосферных осадков, ветра, солнца.
    • Остекление пропускает солнечный свет, поэтому в помещении всегда достаточно комфортно.
    • Стена может быть полностью стеклянной, возможна установка открывающихся элементов для вентиляции. При использовании соответствующего двойного остекления внешняя среда будет эффективно изолирована, создаст буфер горячего воздуха.
    • Привлекательный внешний вид и отсутствие необходимости в уходе за материалами, по прочности качественное остекление не уступает кирпичным стенам.

    К минусам можно отнести дороговизну такого остекления: квадратный метр стоит около 4 тысяч рублей.

    Совет : при использовании такого остекления на автостоянках и первом этаже рекомендуется делать высокое основание из камня или другого прочного материала. Достаточно часто при выходе из строя машины бьются стеклоподъемники.

    Способы монтажа окон

    Остекление фасада, профиль которого выполнен из алюминия, имеет ряд преимуществ, но важным аспектом является правильная установка.Если монтаж не профессиональный, он потеряет свои технические свойства. Самостоятельно выполнить работу по установке профиля сложно. Лучше всего нанять для этого опытных монтажников, обладающих соответствующими навыками и оборудованием; Особенно сложно работать с высотной конструкцией.

    Остекление фасадов может происходить по разной схеме. Часто используется стоечно-ригельный метод: он основан на применении системы ригелей, стоек, составляющих несущую конструкцию для стеклянных элементов.Элементы чаще всего алюминиевые, это делает конструкцию проще и дешевле. Наружная часть рамы - закрытое остекление. Чтобы стекло не упало, его фиксирует прижимной механизм. Декоративный вид придают особые накладки, маскирующие его.

    Стандартная ширина планки не превышает 6см. С помощью этих элементов удается создать ощущение, что стена здания полностью стеклянная. Стекла могут быть любой формы, при желании можно использовать стандартные плоские или выпуклые, если вы хотите обойти какой-либо дизайн или сделать декоративные выступы на фасаде.

    Совет : этот вид установки достаточно простой, в случае повреждения стекла его легко заменить. Если ваши стены испытывают сильное внешнее воздействие, именно такой способ крепления является наиболее удобным и выгодным.

    Полузакрытый метод крепления стоек и транца: Этот метод аналогичен ранее рассмотренному варианту, однако ремни расположены по-другому, накладка может быть длинной, а фиксация происходит с помощью герметика и пломб. Недостатком метода является сложность замены в случае повреждения стеклопакета. Полосы между стеклами менее заметны.

    Фасадное остекление стоек и ригелей серии RF 50

    Структурное фасадное остекление алюминиевого профиля - еще один способ размещения стекла. Гибс в данном случае не применяется. Между стеклами имеется зазор не более 30 мм. Швы склеиваются герметиком, в результате получается бесшовная конструкция большого размера. Внешний вид такого остекления интересен, но при установке возникают проблемы.Алюминий можно использовать для малоэтажных домов, так как он не выдерживает тяжелые конструкции при большом количестве этажей.

    Совет : Если вы хотите создать структурное остекление для высотных зданий, применяется каркас из стальных элементов. Он прочнее, чем алюминиевый.

    В структурном остеклении не используются обычные окна: необходимы нестандартные. Особенность в том, что стекло снаружи превосходит размер стекла, расположенного с внутренней стороны.

    Для усиления конструкции используйте закаленное остекление. Они переносят высокие нагрузки, выдерживают прямое попадание камней, поэтому не боятся сильного ветра, агрессивных моющих средств, песка, мелких камней, принесенных ветром, хулиганства. Чтобы конструкция была герметичной, используйте специальные герметизирующие швы и высокопрочный силиконовый герметик.

    Совет : чтобы сделать фасад монолитным визуально, герметик необходимо выбрать того же цвета, что и стекло.

    Структурное остекление фасадов

    Остекление полуструктурное

    Отличается от конструктивного использования специальными штапиками вместо швов, закрытым герметиком.Прижимают стеклопакет к раме, не дают ему уйти. Каркас остекления выполнен из твердого металла. Алюминий выступает в роли дополнительных элементов. Полуструктурное остекление по сравнению с конструкцией более структурной. Позволяет монтировать проемные элементы, ставить окна с внутренней стороны здания. Если поврежден стеклопакет, его легко заменить на новый.

    Полуструктурное остекление фасадов на основе алюминиевых профилей РФ 50ССГ

    Метод остекления «паук»

    «Паук» - специальный тип насадки, служащей для удержания остекления.Внешне он отдаленно напоминает паучьи лапки. Паук зажимается остеклением, по краям которого есть специальные отверстия. Фиксирующий элемент обладает эластичностью. Для этого вида остекления требуется использование закаленных стеклопакетов, так как они распределяют нагрузку на углы. Такой способ остекления позволяет закрыть перекладины, торцы пола и стены, украсить колонны. Фасад может быть подвешен на тросовой системе. В этом случае использование дополнительных опор не требуется.

    Метод остекления паук

    Подбор стеклопакета

    Алюминиевое фасадное остекление имеет большую по сравнению с пластиковыми окнами нагрузку, поэтому его установка требует применения специальных типов стеклопакетов.В первую очередь следует использовать закаленное стекло: обычно не выдерживает больших нагрузок и лопается. Количество стеклянных камер может быть разным. Стеклопакеты дешевые, но хуже сохраняют тепло, двухкамерные, оптимальные для фасада. Для северных регионов возможно использование более толстых стеклопакетов.

    обратите внимание, толстые окна лучше изолируют тепло и шум, но их масса значительно увеличивается. Вес закаленного двухкамерного стекла 11 кг / м 2 . Алюминиевая рама недостаточно жесткая, чтобы выдерживать очень тяжелую конструкцию.

    Вывод : остекление фасадов алюминиевое - вполне современное решение для отделки зданий. Он позволяет решать несколько задач, обладает высокой прочностью, долговечностью и привлекательным внешним видом.

    Видео:

    Видео:

    Фасадный профиль - Все производители в области архитектуры и дизайна

    {{# pastedProductsPlacement4. длина}} {{#each pastedProductsPlacement4}} {{#if product.activeRequestButton}}

    {{requestButtonContactLabel}}

    {{/если}}

    {{product.productLabel}}

    {{product.model}}

    {{# каждый продукт.specData: i}} {{name}} : {{value}} {{#i! = (product.specData.length-1)}}
    {{/ end}} {{/каждый}}

    {{{product.idpText}}}

    Сравните этот продукт Удалить из инструмента сравнения

    {{productPushLabel}}

    {{#if product. новый продукт}} {{/если}} {{#if product.hasVideo}} {{/если}} {{/каждый}} {{/pastedProductsPlacement4.length}} {{# pastedProductsPlacement5.length}} {{#each pastedProductsPlacement5}} {{#if product.activeRequestButton}}

    {{requestButtonContactLabel}}

    {{/если}}

    {{product.productLabel}}

    {{product.model}}

    {{#each product.specData: i}} {{name}} : {{value}} {{#i! = (product.specData.length-1)}}
    {{/ end}} {{/каждый}}

    {{{product. idpText}}}

    Сравните этот продукт Удалить из инструмента сравнения

    {{productPushLabel}}

    {{#if product.новый продукт}} {{/если}} {{#if product.hasVideo}} {{/если}} {{/каждый}} {{/pastedProductsPlacement5.length}}

    Контакт

    Этот структурный профиль рассчитан на то, чтобы выдерживать вес гипсокартона.Он также воспринимает структурные нагрузки здания. Очень универсален, так как может использоваться как вертикальный элемент для конструкционных . ..

    Сравните этот продукт Удалить из инструмента сравнения

    Контакт

    алюминиевый профиль

    GLASSFIT FLOW SV-1501

    Нижний желоб для монтажа наверху Профиль для системы стеклянных перил GlassFit SV-1501 Доступная отделка: АНОДИРОВАННЫЙ САТИН Доступное качество: AL Использование: Частное (0,8KN / m)

    Сравните этот продукт Удалить из инструмента сравнения

    СКАЖИТЕ НАМ О ЧЕМ ВЫ ДУМАЕТЕ

    Ваш ответ учтен. Спасибо за помощь.

    Подпишитесь на нашу рассылку новостей

    Спасибо за подписку

    Возникла проблема с вашим запросом

    Неверный адрес электронной почты

    Получайте обновления в этом разделе каждые две недели.

    Средняя оценка: 3.3 / 5 (количество голосов: 9)

    С ArchiExpo вы можете: Найти дистрибьютора или реселлера поблизости | Свяжитесь с производителем, чтобы узнать предложение или цену | Изучите характеристики продуктов и технические характеристики основных брендов | Просмотреть каталоги в формате PDF и другую онлайн-документацию

    FASCO® Фасадная система | Разъемы KNAPP®

    Описание

    Фасадная система FASCO®

    Два возможных применения с FASCO®:

    • Ненесущее неподвижное остекление без ограничения размера стекла для видимой ширины стойки 60 мм.

    • Несущее структурное остекление для армирования зданий с шириной стойки 80 мм.
      (Согласно руководству KNAPP®, ожидается сертификация Немецкого строительного института.

    Оконные и дверные проемы могут быть интегрированы заподлицо с фасадом.
    Высококачественное склеивание стекла и FASCO®-профиля сертифицированным и авторизованным персоналом имеет важное значение.

    Требования к зданиям и геометрии элемента грузового автомобиля - профиль FASCO® (несущий)

    Следующие пункты основаны на руководстве KNAPP®, опубликованном Holzforschung Austria.Он предназначен для использования композитных элементов из дерева и стекла с несущей функцией. На ненесущее неподвижное остекление эти требования не распространяются!

    • Высота этажа несъемного остекления.
    • Макс. два этажа могут быть усилены структурным остеклением.

    • Допускаются разные форматы стеклянных элементов; измеряются самые узкие и самые широкие стеклянные элементы.

    • Максимальная длина стеклянной кромки стеклянного элемента: 3.5 м

    • Минимальная длина более короткой стеклянной кромки стеклянного элемента: 1,0 м

    • Отношение длины к высоте элемента: L: H = (1: 1) к (2: 1)

    • Склеивание с испытанными 2К-силиконами (SSG)


    Стекло - профиль FASCO® (несущий)

    • Флоат-стекло, TVG или VSG в зависимости от требований здания.
    • Двух- или трехслойное изоляционное стекло с опорным краем должно быть выполнено в соответствии с EN 13022-1.

    • Защита от падения (аварийный останов) должна осуществляться с помощью механических скоб (в соответствии со строительными нормами).

    • Передача нагрузки на стеклянный груз осуществляется механическим кронштейном, который устанавливается под центром стеклянной панели.


    Характеристики и преимущества:

    Наши профили из стеклопластика отвечают самым высоким архитектурным и инженерным требованиям благодаря статически несущему остеклению. Большие, до двух этажей, стеклянные фасады могут быть выполнены без дополнительного усиления.

    • Тонкий внешний вид стойки обеспечивает изысканную архитектурную структуру.
    • Эффективная сборка сокращает время установки прим. 20% по сравнению с обычными решениями.
    • Армирование не требуется - заменяет ветровые или стальные конструкции.
    • Внутренняя часть стеклопакета принимает на себя усиление здания.

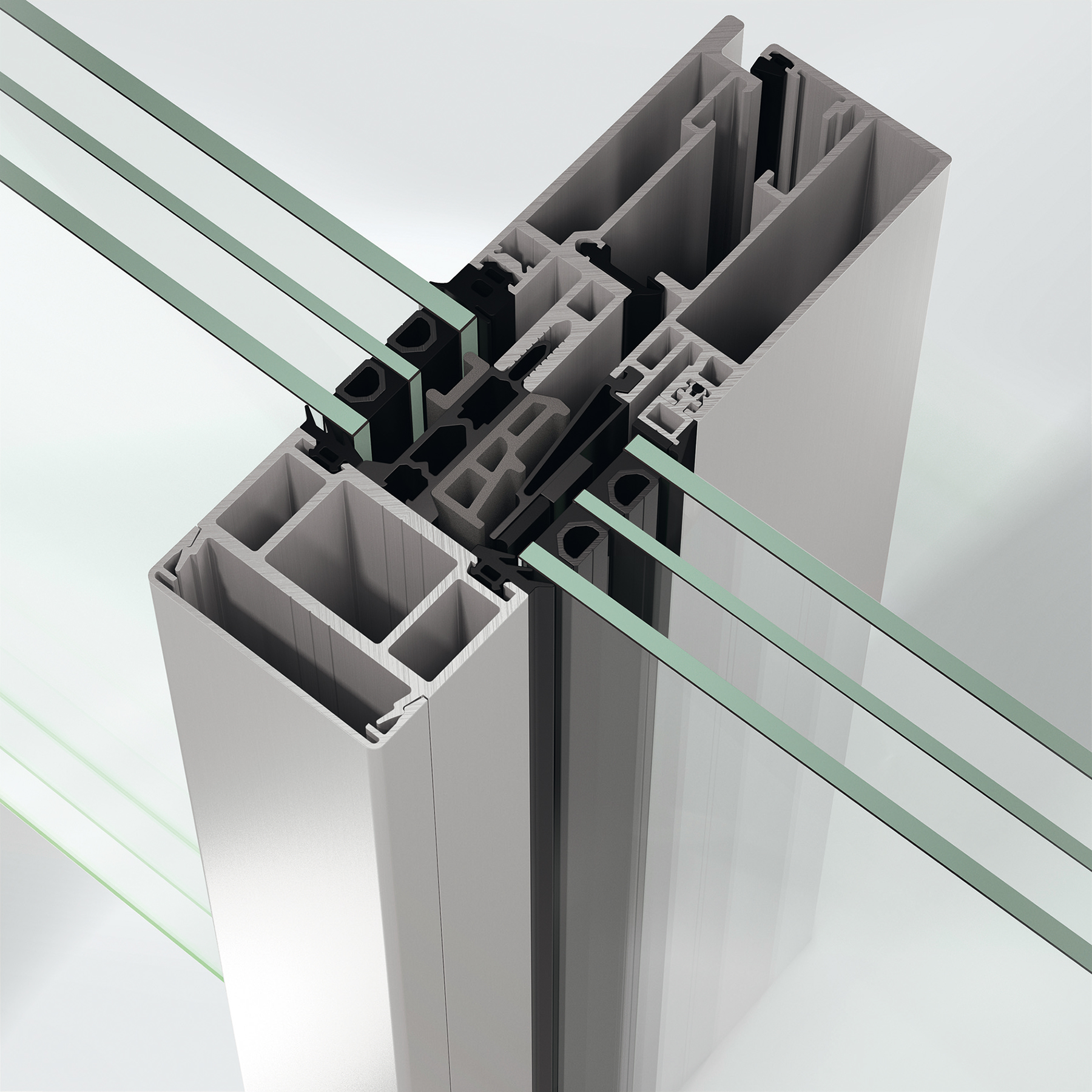

    • Низкая теплопроводность за счет использования пластика, армированного стекловолокном, вместо алюминия.
    • Эффективность, подтвержденная научными исследованиями (2001-2008 гг.)
    • Силиконовые погодные швы позволяют выравнивать фасадные поверхности.
    • Ожидает сертификации здания.


    Стать партнером

    Станьте партнером и воспользуйтесь преимуществами этой инновационной системы остекления.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
