Фасадные кассеты от производителя | Компания STEELLION

Характеристики и виды кассет

Наша компания осуществляет производство фасадных кассет с двумя типами стыков. Кассеты с отрытым типом стыков считаются более “традиционными” и потому воспринимаются покупателями, как более доступный и простой способ фасадного оформления. Закрытый тип стыка кассеты является объективно более удобным, а также позволяет снизить вероятность проникновения атмосферной сырости за фасадную обшивку. Покупатель, совершая свой выбор, может ориентироваться на факторы индивидуальных и технологических предпочтений.

Кассеты изготавливаются в соответствии с данными проекта заказчика
Размеры фасадных кассет, рассчитываются по двум сторонам рабочей поверхности (сторона А и сторона Б), без учета технологического руста.
Кассеты изготавливаются с полимерным или порошковым покрытием.

Особенности фасадных кассет

Фасадные кассеты — современный материал, применяемый при отделке внешних стен зданий производственного, жилого, административного назначения.

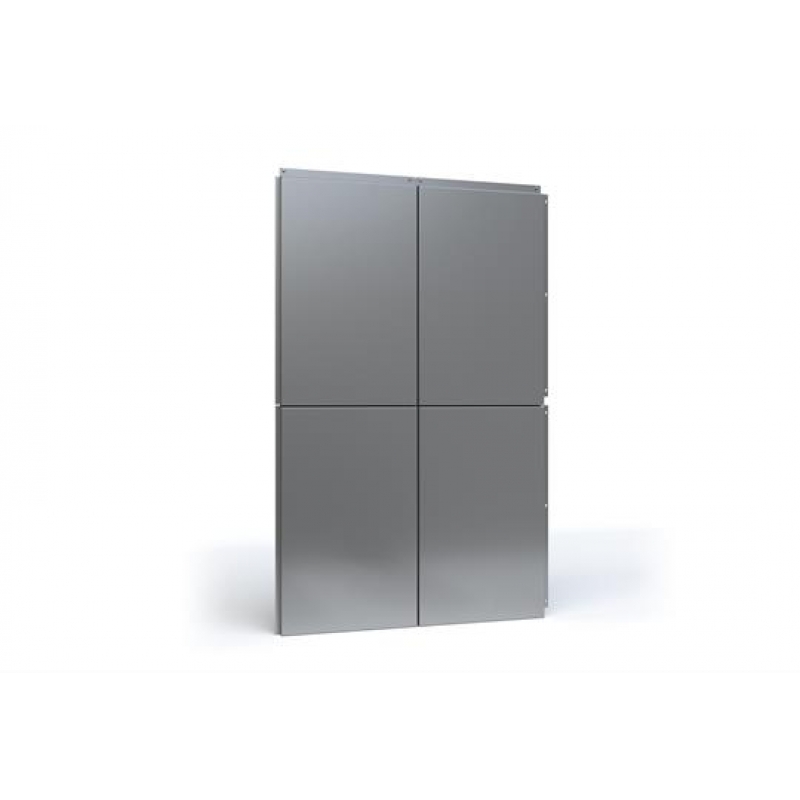

Представляют собой тонкие коробки с загнутыми краями, изготовленные из листовой стали с полимерным покрытием. Могут иметь различную форму (прямоугольную, квадратную, трапециевидную) и любой цвет, что позволяет реализовывать оригинальные дизайнерские идеи.

Фасадные кассеты выпускаются в двух вариантах, предназначенных для определенного способа монтажа:

  • изделия с открытым креплением фиксируются с помощью метизов;
  • элементы с закрытым методом фиксации зацепляются друг за друга, образуя сплошное покрытие.

Независимо от способа крепления фасадных кассет, такая облицовка отличается высокими показателями прочности, надежности и герметичности. Она способна успешно противостоять механическим и погодным воздействиям, надежно защищая спрятанные за ней поверхности стен. Кроме того, кассетная отделка устойчива к коррозии, пожаробезопасна и удобна в обслуживании, а срок ее службы составляет не менее 50 лет.

Металлические фасадные кассеты по доступной цене в Москве и СПб

Одним из наиболее популярных материалов для отделки зданий любого размера являются стальные и алюминиевые фасадные кассеты. Такие изделия представляют собой панели с выступающей декоративной частью и монтажными планками. Чаще всего конструкции изготавливаются из оцинкованной стали толщиной до 1,5 мм и покрываются полимерным или порошковым составом для защиты от коррозии и улучшения этетических свойств. Такие изделия часто применяются для создания вентилируемых фасадов, внутри которых размещается утеплитель.

Преимущества и особенности монтажа стальных и металлических фасадных кассет

Стеновые панели для внешней отделки стен различаются высотой профиля (25 или 30 мм), а также способом крепления (открытого и закрытого типа). Они имеют следующие характеристики:

  • огнестойкость и пожарная безопасность, в отличие от материалов с полимерной основой;
  • длительный срок службы, отсутствие дополнительного ухода и, как следствие, снижение эксплуатационных расходов;
  • возможность совместного монтажа с утеплителем и ветрозащитными пленками, что существенно повышает энергоэффективность здания;
  • широкая цветовая гамма, возможность комбинирования оттенков и создания оригинального экстерьера без дополнительных затрат.

Цена металлических кассет для отделки фасада сопоставима со стоимостью других материалов. Однако такие панели позволяют выполнить утепление и декорирование здания в сжатые сроки. Монтаж кассет может осуществляться в любое время года.

Чтобы зафиксировать металлические элементы, необходимо установить направляющие. В качестве основы используются стальные оцинкованные профили КПШ 90/20, КПШ 50/20, а также Г-образные элементы. Монтаж проводится с помощью кронштейнов и анкеров.

ПО «Эталон» реализует полный спектр кассет для фасадов и фасонных элементов от производителя. Чтобы получить детальный расчет материала, пришлите нам техническое задание или проект здания. Специалисты выяснят, какое количество панелей и направляющих потребуется для облицовки.

Чтобы купить фасадные кассеты и заказать их доставку в Москву, Санкт-Петербург или другой город, оформите заявку на сайте.

Скрытое крепление Открытое крепление


Разновидности и методы монтажа металлических фасадных кассет

С повышением спроса обустройства вентилируемого фасада, увеличилось разнообразие отделочного материала. Применение фасадных металлических кассет полностью удовлетворяет все запросы потребителя с технической и эстетической стороны. Наиболее распространено применение панелей изготовленных из оцинкованного металла, хотя с ними достойно конкурируют изделия из алюминия и других материалов.

Разновидность фасадных кассет

Для изготовления фасадных кассет применяют разные материалы, в зависимости от этого их делят на три основных вида:

  1. Металлические панели из оцинкованной листовой стали отличаются хорошей прочностью. Если принято решение отделать фасад здания этим материалом, придется возводить на стенах надежную обрешетку. Для ее изготовления используют металлические профили и кронштейны.
    Надо обратить внимание, что материал подсистемы должен быть весь из оцинковки, так как алюминий и оцинкованные кассеты, в местах крепления будут образовывать гальваническую пару, что в итоге приведет к разрушению материала.     О выборе цвета облицовки волноваться не придется. При изготовлении кассет на оцинкованные листы наносят пленочное полимерное покрытие. Цветовая гамма покрытия довольно широкая и удовлетворит любые вкусы;
  2. Более дорогостоящими являются изделия из композитных сплавов, но по качеству они превосходят своих предшественников. Высокая прочность в сочетании с малым весом позволяют производить панели больших размеров, что увеличивает скорость монтажа. Панель изготавливают из двух слоев алюминия, между которыми находится негорючее гомогенное наполнение. Кассеты из композитных сплавов устойчивы к коррозии, не деформируются при длительной эксплуатации;
  3. Линеарные панели изготавливают из оцинковки или алюминия аналогично металлокассетам. Их отличие в соотношении сторон, где длина во много раз превосходит ширину.

Существуют еще медные и латунные металлокассеты, но их используют редко. В основном их производят под заказ.

Различие оцинкованных панелей по методу крепления

По методу крепления оцинкованных кассет различают два вида изделий:

  • Кассета с видимым креплением по краям имеет отогнутые элементы с готовыми крепежными отверстиями. К профилю обрешетки ее крепят саморезами;
  • Панели для скрытого крепежа имеют только один отогнутый сверху элемент с кромкой для сцепки со следующей кассетой.

Различие крепления кассет из композита

Есть несколько вариантов крепления кассеты к несущему профилю:

  • В отбортовке кассеты делают вырубку при помощи фрезы, далее кассета одевается на салазку – специальный крепежный элемент;
  • На борт кассеты крепят специальный крючок, благодаря которому панель одевают на салазку.

Конструктив и основные узлы вентилируемого фасада могут различаться, в зависимости от производителя. Так существуют внутренние салазки, которые уменьшают общий вылет системы на 1-2 см.

Важно знать

Первый метод крепления кассеты считается более экономичным, так как фрезеровка дешевле дополнительных элементов подсистемы (таких как икли/зацепы и т.д.).

Различие по размерам

В зависимости от размера, панели бывают таких видов:

  • Оцинкованные изделия производят размерами не более 1000х1250 мм. Под заказ изготавливают нестандартные размеры, но этот момент оговаривают с производителем;
  • Линеарные панели отличаются большой разницей между высотой и длиной. Обычно их производят маленькой высоты с большим удлинением. Это позволяет строить цельно-кольцевые ярусные сегменты фасада;
  • У композитных панелей стандартные размеры листа составляют 1250х4000мм. Но при необходимости можно заказать другие размеры листа, что так же оговаривается с производителем. Из этого листа в дальнейшем фрезируются кассеты. Их размер подбирают в зависимости от расположения окон, дверных проемов здания.

Имейте в виду: выполняя расчет композитного материала, к площади фасада необходимо прибавить 20-30% на отбортовку кассеты.

Изготовление обрешетки

Чтобы обустроить вентилируемый фасад и закрепить панели, требуется изготовить обрешетку. Имейте в виду, что общепринятый показатель плотности материала стены для металлических панелей должен составлять не менее 0.

6 т/м2. То есть стена из пустотелого кирпича или пеноблока не обеспечит надежную фиксацию кассет.

Если дом уже построен из такого материала, и выбор пал именно на металлокассеты, то необходимо связаться с производителями фасадных анкеров, произвести испытания на вырыв, и подобрать необходимый тип крепежа. Если со стенами все в порядке, их очищают от старой облицовки, заделывают трещины и приступают к монтажу каркаса.

Этапы монтажа подсистемы

  1. Для установки каркаса на стену наносят разметку. Высокой точности разметки можно добиться, используя лазерный уровень. Стену размечают с нижней части в соответствии размеров кассет. Размечать место фиксации направляющих необходимо так, чтобы между ними входили панели;
  2. По разметке к стене крепят кронштейны. Их фиксируют дюбелями, обращая внимание на то, чтобы крепеж не попал в шов кладки стены. Установленный в шов дюбель разрушит кладку и уменьшит прочность крепления каркаса. Между кронштейном и стеной устанавливают паронитовые прокладки.
    Они уменьшат деформацию каркаса, а так же защитят участок стены от промерзания;
  3. Далее на стену укладывают утеплитель из минваты или пенополистирола, фиксируя его к стене пластиковыми дюбелями (зонтиками). Пенополистироловые плиты можно уложить на клей. Чтобы между утеплителем не образовались зазоры, все стыки запенивают монтажной пеной. Выбирая утеплитель надо знать, что пенополистирол поддерживает горение, поэтому его используют для отделки дачных домиков по усмотрению хозяина. На гражданском и коммерческом строительстве применяют только минвату. В частном строительстве, по усмотрение владельца, финальный слой делают ветрозащитной пленкой. Но стоит обратить внимание на то, что многие пленки – горят! Поэтому применение ее нецелесообразно. На строительстве паропроницаемую мембрану использовать не обязательно, этот параметр закладывается проектировщиком;
  4. Установку направляющих каркаса начинают снизу. Металлические профили фиксируют в кронштейнах заклепками или саморезами, обращая внимание, чтобы они находились в одной плоскости. Добиться этого можно лазерным уровнем или натянутым шнуром. По периметру дверных и оконных проемов устанавливают дополнительные элементы. В случае применения оцинкованной подсистемы поверх готового каркаса монтируют контробрешетку из Г-образного или шляпного профиля. Тип профиля для контробрешетки подбирают по методу крепления кассет.

полезно знать

Если ваш выбор пал на алюминиевую подсистему, то рекомендуется использовать заклепки марки (алюм.нерж. размерами 4,8*12 или 5*12)

Видимый метод монтажа

Крепление оцинкованных панелей видимым методом является самым простым и быстрым. Кассету прикручивают саморезами сквозь отверстия выгнутых элементов к контробрешетке из шляпного профиля. Видимый метод крепежа позволяет при ремонте легко заменить испорченную кассету.

Скрытый метод монтажа

Оцинкованные металлические панели для срытого крепежа монтируют на контробрешетку. Принцип монтажа заключается в отогнутом верхнем элементе панели, имеющем замок для сцепки с другой кассетой. Панели первого ряда укладывают снизу от левого угла здания, зацепляясь за первоначальную рейку. Установленную кассету фиксируют сквозь верхние отверстия. Панели следующего ряда зацепляют низом за кромку установленного предыдущего ряда. Аналогичным образом происходит установка остальных фасадных металлокассет. В итоге получается вентилируемый фасад без видимых наружных креплений.

Крепление композитных кассет

Композитные панели крепят на алюминиевую подсистему следующими способами:

  • Панель фиксируют крепежным уголком, который компенсирует термические расширения кассеты от перепада температур. Так же уголок позволяет демонтировать любую панель с готового фасада, не затрагивая соседние;
  • Крепежную систему на ползунках называют салазки. Эта система состоит из детали (салазки) скользящей по направляющему алюминиевому профилю. Салазки имеют пазы для крепления кассеты и уплотнительные резинки, препятствующие дребезжанию облицовки. При установке кассеты в нее вставляют алюминиевый зацеп. Панель надевают зацепом на салазки, после чего их раздвигают для фиксации.

Крепление линеарных панелей

Линеарные панели крепят на подсистему аналогично металлокассет:

  • Видимый метод крепления предусматривает накладывание отогнутых краев изделия друг на друга. Причем края панелей верхнего ряда укладывают сверху на край панели нижнего ряда, после чего их фиксируют заклепками;
  • Для закрытого способа используют линеарные панели с отгибами, которые соединяются при монтаже. Прикрепленная к обрешетке заклепками верхняя сторона панели закрывается замком выше устанавливаемой кассеты.

При любом методе монтажа углы здания закрывают специальными угловыми элементами. Все щели, соединения с оконными и дверными проемами закрывают доборными элементами.

Выполняя облицовку здания металлокассетами, необходимо соблюдать инструкцию завода изготовителя и использовать комплектующие одного производителя. Обязательным условием является выдерживание зазора между облицовкой и утеплителем не менее 4х мм. Несоблюдение правил может нарушить вентиляцию, что приведет к образованию конденсата и повреждению всей конструкции.

Фасадные кассеты

Металлокассеты из оцинкованной стали – современный фасадный материал, предназначенный для отделки зданий с целью повышения их эксплуатационных и эстетических свойств. Применяются для создания вентфасадов общественных и жилых зданий, сооружений промышленного и административного типа.

Кассеты изготавливаются из оцинкованной стали толщиной от 0,45 мм до 2 мм. Затем изделия покрывают полимерной порошковой краской. Цвета в соответствии с каталогом RAL, также у нас есть возможность изготовить металлокассеты с покрытием, имитирующим текстуру дерева или камня. При изготовлении металлокассет мы используем оцинкованную сталь с матовой поверхностью и краски европейских поставщиков, что обеспечивает равномерность цвета на всей поверхности, а срок эксплуатации до 15 лет.

Все металлокассеты, которые предоставлены на нашем сайте прошли соответствующие испытания, изготавливаются по ТУ и подтверждены сертификатом соответствия.

Кассеты производятся двух типов крепления:

  • открытый,
  • закрытый.

Преимущества кассет из оцинкованной стали

Заказывая оцинкованные фасадные кассеты, Вы получаете прочный, надежный и эстетичный материал.

Среди других преимуществ:

  • значительно легче керамогранита, что существенно снижает нагрузку на стену;
  • возможность изготовления в разных оттенках согласно каталогу цветов RAL;
  • прочность за счет использования металла высокого качества;
  • устойчивость к атмосферным воздействиям, в т.ч. к коррозии;
  • демократичная цена, т.к. мы являемся производителем
  • соответствие классу негорючих материалов;
  • высокая стойкость покрытия к ультрафиолетовому излучению, резким температурным перепадам;
  • возможность скрыть недостатки базовой стены;
  • увеличение прочности и срока службы старых строений в ходе ремонта;
  • возможность замены отдельных элементов конструкции без необходимости переделки всего фасада здания;
  • возможность монтажа в любое время года, его легкость, не требующая специальных знаний;
  • придание фасаду эстетической привлекательности;
  • создание шумоизоляционного слоя;
  • повышение теплоизоляции здания.

Обращаясь к нам, вы получите красивые и высококачественные металлические кассеты соответствующие вашим пожеланиям.

Стоимость кассет из оцинкованной стали

Мы производим кассеты для фасадов, благодаря чему нам удается поддерживать приемлемую цену на свою продукцию. Мы производим типовые размеры кассет, а также индивидуальным по чертежам клиента.

На  фасадные кассеты из оцинкованной стали цена за м2 рассчитывается индивидуально, с учетом сложности проекта, конфигурации, объемов заказа, пожеланий заказчика.

цены на подсистемы от «Кронос Фасад»

   Система фасадных кассет предназначена для покрытия стен, потолков, колонн в жилых домах, объектах общего пользования, а также промышленных зданиях. Размеры, конструкция, цвет и фактура поверхности кассет могут быть самыми разными. Можно добиваться различных эффектов, сочетая на фасаде кассеты различных размеров, цветов, фактур.

   Фасадные кассеты изготавливаются из оцинкованного листа с полимерным покрытием, методом гнутья.

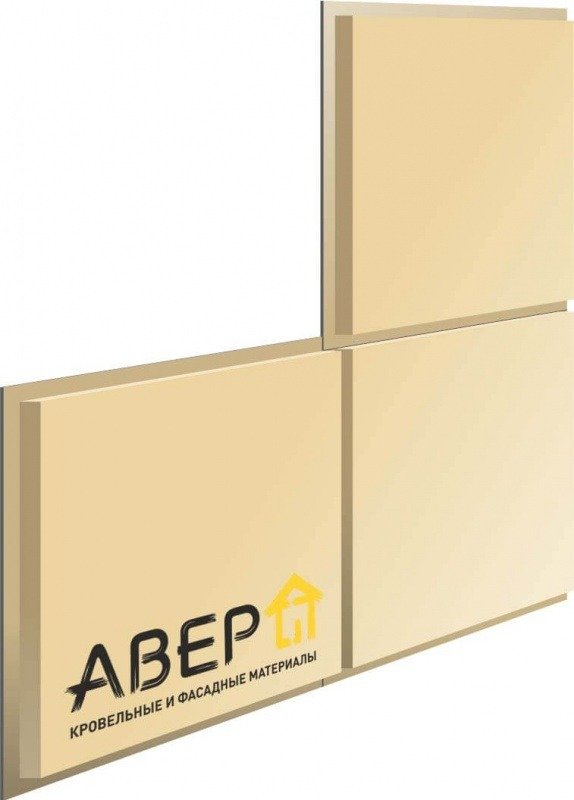

   Фасадная кассета построена по принципу коробки, в ее верхней части имеются отверстия для крепления и специальная профилированная ручка, в нижней части находится зацепляющий край. Кроме того, в нижней части помещены отверстия, благодаря которым можно вентилировать стену, а также отводить конденсат.

   Существует 2 вида фасадных металлокассет в зависимости от способа крепления: открытые и закрытые.



ОТКРЫТЫЙ ТИП КАССЕТ

ЗАКРЫТЫЙ ТИП КАССЕТ





   В качестве полимерных покрытий стальных оцинкованных листов применяются в основном: полиэстер,порошковое покрытие, PVDF. Благодаря применению системы фасадных кассет можно легко, быстро и экономно реализовать индивидуальные архитектурные решения.

   Монтаж металлокассет осуществляется снизу вверх на установленный горизонтально-вертикальный каркас, к которому кассеты крепятся с помощью саморезов. Все примыкания закрываются либо с помощьюугловых кассет, либо с помощью специальных угловых планок.

Специалисты нашей компании готовы выполнить полный комплекс работ по проектированию, производству и монтажу навесного вентилируемого фасада из оцинкованной стали. Мы используем материалы и крепежные элементы собственного производства, изготовленные с соблюдением действующих стандартов качества. Монтажные работы проводятся строго по регламенту, с соблюдением актуальных строительных требований и норм.

Особенности монтажа

Монтаж вентфасада состоит из нескольких этапов. В первую очередь специалисты устанавливают оцинкованную подсистему для вентилируемых фасадов. В дальнейшем она будет использоваться в качестве каркаса для крепления облицовочных металлокассет. Подсистема состоит из г- и п-образных профилей (вертикальных и горизонтальных), кронштейнов из оцинкованной стали, различного крепежа и т. д. Между профилями и поверхностью стены помещаются плиты утепляющего материала. На следующем этапе к подсистеме крепятся металлокассеты, изготовленные из листовой оцинкованной стали. В зависимости от способа монтажа они бывают двух видов: закрытые и открытые. В нижних частях металлокассет предусмотрены специальные отверстия для вентиляции и защиты от появления конденсата, который может оказать негативное воздействие на элементы подсистемы. В верхней части кассет располагаются технологические отверстия для крепления.

Преимущества фасадных систем из металлокассет

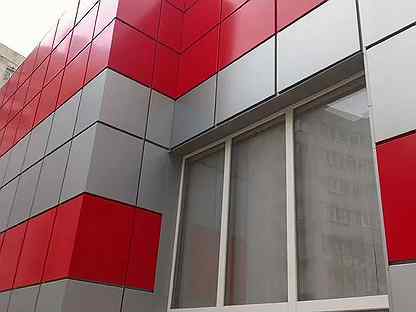

Навесные фасады из металлокассет пользуются широкой популярностью в современном строительстве, поскольку обладают несколькими преимуществами:

  • влагостойкостью. Листы из стали не пропускают влагу и обеспечивают надежную защиту стен и внутреннего утеплителя от негативного воздействия атмосферных осадков;
  • стойкостью к коррозии. Сталь, из которой производятся металлокассеты и компоненты подсистемы, обрабатывается методом горячего цинкования, поэтому металл не разрушается из-за коррозионных явлений.
  • большим запасом прочности. Металлокассеты, изготовленные из стали, выдерживают серьезные эксплуатационные нагрузки. Они отличаются пожаробезопасностью и стойкостью к деформации;
  • эстетичностью. Фасадные кассеты из стали обрабатываются полимерными покрытиями различных цветов. По желанию заказчика фасад может быть сконструирован из металлокассет разного оттенка, что позволит придать зданию более оригинальный вид.

Как сделать заказ

Если Вы хотите заказать проектирование и монтаж навесного фасада, обращайтесь в нашу компанию. Опытные специалисты оперативно разработают чертежи, окажут помощь в подборе материалов и приступят к реализации проекта. Мероприятия по обустройству вентилируемого фасада будут завершены не позднее согласованной даты. Для получения более детальной информации звоните по номеру, который указан на странице.

Смотрите также:

Фасадные кассеты и панели из металла

Прайс-лист на изготовление фасадной кассеты в Иркутске ↓↓↓



В последнее время на рынке все большую популярность получает фасадная кассета. Чем же обусловлена такая востребованность?

Фасадная кассета или металлокассета – один из материалов отделки зданий. Поскольку монтируется этот вид фасада не в плотную к стене, а на определенном расстоянии, то относится он к навесным вентилируемым фасадам.

Фасадные металлокассеты — это металлические панели с загнутыми краями по бокам, обычно это фигуры прямоугольного вида, но бывают кассеты и трапециевидной, треугольной формы. Поскольку поверхность получается идеально ровная, то конечный результат отделки всего здания приятно удивит как заказчика, так и любого посетителя и прохожего.

В нашей компании добиться такого результата не сложно, так как производство компании ЮКОН оснащено современным компьютеризированным оборудованием, что позволяет изготавливать продукцию высокого качества.

Металлические кассеты для фасадов немного напоминают детский конструктор, когда из множества фигур получается некая единая сложная конструкция. Если при проектировании будет присутствовать особая дизайнерская задумка, то отделка может образовывать сложную конфигурацию из разных по форме и даже цвету фасадных кассет.

Скачайте подробный альбом технических решений для навесного вентилируемого фасада с облицовкой из металлокассет, подготовленный специалистами компании ЮКОН.



Преимущества фасадной кассеты для отделки зданий

Металлокассеты для фасадов это современный вид отделки зданий, таких как многоэтажные торгово-развлекательные здания, офисные здания, жилые комплексы, промышленные объекты, административные здания, т.е.большая часть предназначения – это общественные здания. Как известно, уровень норм безопасности ко всем общественным объектам очень высокий и фасадные кассеты доказывают нам, что есть такой облицовочный материал, обладающий массой технических характеристик, которые вывели его на лидирующие позиции строительных отделочных материалов.

Какими же преимуществами обладает фасадная кассета:

  • долговечность, учитывая особенность обработки металла
  • прочность
  • не горючесть (пожароустойчив)
  • нет необходимости в укреплении фундамента и стен, материал имеет небольшой вес
  • не требуется дополнительное выравнивание стен здания
  • не требует полного ремонта всей отделки стены, достаточно демонтировать отдельные поврежденные панели
  • отделка фасадными кассетами может производится как снаружи, так и внутри здания
  • монтаж довольно прост, может производиться и непрофессиональной бригадой
  • обширная цветовая гамма, плюс разные текстуры (глянцевый, матовый, эффект «металлик»)

Для чего нужны металлокассеты для фасадов?

Данный вид облицовки несет в себе несколько немаловажных функций.

Во-первых, для реконструкции вида старого здания. Некогда разваливающийся фасад здания может заново порадовать всех своим новым современным видом. К тому же с помощью металлических кассет для фасадов можно скрыть все изъяны строительства.

Во-вторых, защита объекта от негативных влияний атмосферы, в виде дождя, сильного ветра, солнечных лучей. Как известно, любой строительный объект рано или поздно подвергнется разрушительным действиям атмосферы. Поскольку панель покрывается специальными полимерами, при которых поверхность не выцветает, и соответственно, не потребует дополнительного ремонта и покраски. В этом случае, фасадные кассеты являются спасительным щитом строения, при чем, очень долговечным щитом.

Следующий момент — это необходимость выполнения тепло- и гидроизоляции здания. Данный вид облицовки имея своеобразный вид монтажа, позволяет установить эти дополнительные материалы, при этом через специальные отверстия в фасадных металлокассетах будет выходить конденсат.

Материалы для производства фасадных кассет

Самым распространенным материалом производства металлокассет для фасадов является оцинкованная сталь с полимерным покрытием. Такое покрытие дает материалу антикоррозийные качества и долговечность. Можете быть уверенны, что облицовка из оцинкованной стали не деформируется от солнечных лучей и устоит при возможных механических повреждениях. А покрываемая эмаль смотрится очень эффектно и не выцветает. А многообразие цветовых оттенков дает необычайно большое количество дизайнерских решений.

Нужно также учитывать вес данной отделки, оцинкованный материал очень прочный, но и достаточно тяжелый, это может создавать дополнительную нагрузку на стены и фундамент здания. Следовательно, нужно глубже изучить данный вид отделки, или лучше выбрать другой вид материала для облицовки, иначе придется дополнительно укреплять фундамент и стены и усилить металлопрофиль для таких металлических кассет для фасадов.

Следующий вид материала это фасадные кассеты из композитного сплава. Единственным плюсом этого материала является легкость и относительная дешевизна. В силу своих характеристик предназначен для зданий малой этажности, для зданий со «слабым» фундаментом.

Неустойчивость к повышенным, пониженным температурам тоже может отпугнуть заказчиков. Это означает недолговечность материала и предстоящий ремонт облицовки здания.

Металлокассеты для фасадов из алюминия считаются самым качественным материалом для отделки зданий, несмотря на высокую стоимость относительно других материалов. Легкость алюминия не дает дополнительной нагрузки зданию.

Также металлокассеты могут изготавливаться и из более дорогих материалов это медь и латунь. В силу своих технических характеристик, совершенно не нуждаются в дополнительной обработке, покрытии.

Установка металлических кассет для фасадов

Монтаж фасада начинается с подготовки здания, т. е. подготовить его внешнее состояние. Нужно устранить сколы, трещины на поверхности, убрать рекламные щиты, водостоки, кондиционеры и т. д. После, всем стенам устанавливается обрешетка из металлопрофиля.

При необходимости укладывается слой гидро- и теплоизоляции. Далее собирается конструкция из фасадных кассет.

Крепятся фасадные металлокассеты двумя способами. Открытый тип крепежа может производиться в любом направлении. Крепление к металлопрофилю осуществляется с помощью саморезов того же цвета, что и сама кассета. Если конструкция состоит из нескольких цветов кассет, то необходимо соблюдать соответствие цветов.

Плюс открытого крепежа в том, что фасадные металлокассеты устанавливаются отдельно друг от друга, и в случае необходимости, поврежденный элемент можно легко демонтировать и поставить новый.

Закрытый тип крепления производится только снизу вверх, путем сцепления панелей между собой, т.е.каждая последующая кассета крепится за счет предыдущей, и так по лесенке снизу вверх. Поскольку конструкция фасадной кассеты для скрытого монтажа задумана специальным образом – не просматриваются места крепления, то в результате получается полностью ровная поверхность, что не может не удивить своим впечатляющим видом.



Лицевая поверхность может быть различной, в зависимости от требований к внешнему виду фасада. Что касается монтажа и последующего периода жизни стеновых (фасадных) панелей, то облицовка такими панелями намного проще и быстрее, нежели облицовка сайдингом, внешний вид стеновых панелей на фасаде, практически, идеален, т.к. не видны стыки, а что касается сроков службы данного материала, то можно гарантировать, что фасадные панели будут украшать и защищать стены Вашего дома много десятилетий!







В ТПК Юкон можно купить следующие фасадные панели и кассеты:



Наименование

Толщина стали, мм

С полимерным покрытием* (руб/шт)

С порошковой покраской** (руб/шт)

Фасадная кассета

(открытого исполнения)





550х550 мм (лицевая часть),

565х565 мм – монтажные размеры

585х585 мм – габаритные размеры



0,5 мм

385,00

420,00



0,7 мм

500,00

525,00

1 мм

–

675,00

1,2 мм

800,00

825,00

550х1180 мм (лицевая часть), 565х1195 мм – монтажные размеры

585х1215 мм – габаритные размеры

0,5 мм

770,00

815,00

0,7 мм

1000,00

1055,00

1 мм

–

1355,00

1,2 мм

1670,00

1710,00

Фасадная кассета

(закрытого исполнения)



535х585 мм (лицевая часть),

560х585 мм – монтажные размеры

570х585 мм – габаритные размеры



0,5 мм

440,00

475,00



0,7 мм

550,00

580,00

1 мм

–

755,00

1,2 мм

895,00

930,00

535х1200 мм (лицевая часть), 560х1200 мм – монтажные размеры

570х1200 мм – габаритные размеры

0,5 мм

850,00

900,00

0,7 мм

1095,00

1165,00

1 мм

–

1485,00

1,2 мм

1795,00

1865,00

Угловая кассета

(открытого/закрытого исполнения)

275х275мм



0,5 мм

435,00

470,00

0,7 мм

550,00

590,00

1 мм

–

740,00

1,2 мм

925,00

970,00



Внимание!!! В зависимости от объема существует гибкая система скидок!!!

Подробную информацию по ценам на фасадные кассеты и панели в Иркутске можно посмотреть в прайс-листе или получить по тел. : +7 (3952) 200-250



Фасадные кассеты

Фасадные кассеты – облицовочный материал для вентилируемых фасадов. Представляют собой штучные изделия определенной формы: квадратной, прямоугольной, угловой, что позволяет реализовать любую архитектурную идею. С помощью данного материала фасад составляется из отдельных ячеек (кассет), что придает зданию эффектный и выразительный внешний вид.

Фасадные кассеты производятся из оцинкованной стали, толщиной 0,7-1,2 мм.

Фасадные кассеты МП2005 имеют скрытый крепеж, который реализуется посредством зацепа верхней панели за нижнюю, что создает ровную поверхность.

Защитно-декоративные функции выполняет современное полимерное покрытие – полиэстер, Colorcoat Prisma™, PVDF Matt. Широкая цветовая гамма и возможность исполнения индивидуальных заказов позволяет найти подходящее решение для каждого заказчика. Контроль на каждом этапе производства продукции Металл Профиль, использование современных технологий и материалов гарантирует фасадным кассетам устойчивость к негативным воздействия окружающей среды, перепадам температур, экологичность, сохранность и насыщенность цвета.

Фасадные кассеты выпускаются в стандартных типоразмерах, также существует возможность производства по индивидуальным размерам заказчика.

Сфера применение фасадных кассет обширна и включает как жилые здания, так и промышленные, административные строения. Разнообразие форм и размеров позволяет облицовывать архитектурные объекты различной сложности, сокращая время монтажа и придавая им завершенный облик. Кроме того, фасадные кассеты являются негорючими, что значительно расширяет область их применения.



Фасадные кассеты МП2005 используются в составе системы вентилируемого фасада, которая позволяет за короткое время создать надежный и эстетичный фасад любого здания. Кассеты представлены стандартными типоразмерами, которые подходят для решения большинства задач по устройству вентилируемых фасадов.

  • Горизонтальная МП 2005 – 500х1180 (толщина стали 0,7 и 1,2 мм, оцинкованная с порошковым покрытием, а так же с покрытием полиэстер), 670х930мм (а, так же угловые стандартные кассеты, толщина стали 1,0-1,2 мм в различных вариантах полимерных покрытий), 510х510 мм и 510х750 мм (толщина стали 0,7 мм)
  • Вертикальная МП 2005 – 1130х660 мм (толщина стали 1,0-1,2 мм оцинкованная с порошковым покрытием, а так же с покрытием PVDF Matt), 800х530 мм (толщина стали 0,7 и 1,2 мм, оцинкованная с порошковым покрытием, а так же с покрытием полиэстер) 880х660 мм (а, так же угловые стандартные кассеты, толщина стали 1,0-1,2 мм в различных вариантах полимерных покрытий) и 750х510 (толщина стали 0,7 мм)

Помимо стандартных типоразмеров можно изготовить фасадные кассеты по индивидуальным размерам заказчика в ограниченные сроки.

Монтаж фасадных кассет МП2005 выполняется особым образом, что позволяет конструкции замка обеспечить ровную поверхность фасада и компенсировать тепловое расширение между кассетами, обеспечивая надежный и длительный эксплуатационный период. Монтаж ведется снизу вверх, слева направо, низ первой кассеты защелкивается на начальную планку, верх закрепляется самонарезающими винтами, далее низ следующей кассеты защелкивается за верхнюю часть нижней кассеты.









Металлическая облицовка | Облицовка фасада

Все о металлической облицовке

Безусловно, один из самых идеальных строительных материалов для наружных работ и фасадов. Металлические облицовочные системы и изделия известны своей функциональностью, относительно низкой стоимостью и элегантным внешним видом. Известно, что архитекторы выбирают системы металлической облицовки, особенно когда требуется современный или промышленный вид.

Металлическая облицовка невероятно универсальна с точки зрения разнообразия внешнего вида и внешнего вида, которые могут быть достигнуты.Системы металлической облицовки доступны в широком диапазоне типов металлов. Некоторые из наиболее популярных типов металлов включают металлическую облицовку из нержавеющей стали, цинка, бронзы, меди и алюминия.

Металлическая облицовка может быть окрашена в любой цвет и покрыта по желанию для достижения различных критериев эффективности перед преобразованием в широкий спектр продуктов и форм для металлической облицовки. Некоторые из этих различных типов включают металлические листы, профили, кассеты, панели и металлические конструкции со стоячим швом.Тип монтажной системы, используемой для крепления металлической облицовки к фасаду здания, зависит от выбранного типа металлической облицовки.

Облицовка из металлической сетки – еще одна категория в этой области, которая наряду с перфорированными листами и расширенными профилями из металлической сетки создает особенно красивые и поразительные архитектурные результаты.

Еще одним преимуществом использования металлической облицовки является ее устойчивость в качестве строительного материала. Металлы, конечно, известны как один из самых прочных и долговечных строительных материалов для фасадов, стен, крыш и многого другого.В дополнение к предлагаемому металлу с длительным сроком службы в качестве типа облицовки, системы металлической облицовки могут быть переработаны по окончании срока службы материала.

В центре внимания производителя: продукты с покрытием Euramax

Лидирующая в отрасли компания Euramax Coated Products является производителем систем металлической облицовки, а также поставщиком металлических покрытий с 1969 года. Их системы металлической облицовки с покрытием доступны в большом количестве различные типы металлов и отделки, а также цвета и стили дизайна.

Продукты с покрытием Euramax – это специалисты по цвету. Затраты, связанные со специально обработанным, окрашенным и окрашенным металлом, составляют лишь небольшую часть общих затрат по проекту, но выгоды безграничны и позволяют достичь чрезвычайно впечатляющих эстетических результатов. Металлические изделия Euramax с покрытием были указаны в ряде ведущих архитектурных проектов сегодня. Совсем недавно их решения по металлической облицовке использовались в проекте Ferrari World Project, который находится в Объединенных Арабских Эмиратах.

Благодаря широко известной репутации передового опыта и широкой сети партнеров по всему миру и партнеров-производителей, продукты с покрытием Euramax могут создавать все типы решений для металлической облицовки. Еще одним преимуществом сотрудничества с Euramax Coated Products является их опытная команда консультантов по дизайну, которые могут предложить поддержку и советы по цвету, дизайну и установке желаемого решения для металлической облицовки.

Продукты с покрытием Euramax являются энергоэффективными с точки зрения их характеристик как экологически чистые материалы.Помимо превосходной прочности и устойчивости к коррозии, ржавчине и погодным условиям, эти системы и изделия металлической облицовки могут быть переработаны почти на 100%.

Лучшие бренды металлической облицовки на Archello

Независимо от того, являетесь ли вы архитектором или инженером, подрядчиком-строителем, мы приглашаем вас изучить нашу подборку продуктов, чтобы получить вдохновение и поддержку при выборе систем металлической облицовки и металлической облицовки для вашего следующего проекта.

Фасады | ELORA GROUP

Система утепления здания фальцованная

Состоит из несущих кассет, минеральных изоляционных плит, пароизоляционных и внешних герметизирующих ламелей или трапециевидных листов.Этот тип облицовки может быть адаптирован к конструкции из стали или железобетона. Укладка такого вида облицовки может осуществляться горизонтальным и вертикальным способом.

Использованные листы изготавливаются из стальных оцинкованных или алюминиевых конструкций с последним слоем полиэстера или пластика.

Частью поставки также является чертежная документация, содержащая полное решение, включая элементы жестяных работ и детали конструкции.

Кассетная стенка с наружной облицовкой из трапециевидного стального листа:

  • 1.Кассета
  • 2. Лист стальной трапециевидной формы
  • 3. Теплоизоляция
  • 4. Лента теплоизоляционная
  • 5. Уплотнительная лента между кассетой
  • 6. Саморез оцинкованный
  • 7. Саморез оцинкованный
  • 8. Винт саморез из нержавеющей стали с уплотнительной шайбой
  • 9. Основание

Сэндвич-панели

Система строительных изоляционных панелей состоит из панелей, заполненных минеральными плитами или пенополиуританом.Монтаж панелей к стальному каркасу или железобетону можно производить горизонтально или вертикально.

Использованные листы изготавливаются из стальных оцинкованных или алюминиевых конструкций с финишным покрытием из полиэстера или пластика. Преимущество этой системы – простой и быстрый монтаж.

Для различных типов панелей обрабатываются компоненты жестяных систем, которые наша компания адаптирует к характеру здания.

Металлоконструкции

Кроме того, мы можем изготовить и осуществить монтаж конструкций из алюминия и нержавеющей стали, производство и поставку гнутых листов и других мелких слесарных изделий.

Система защитных ламелей

Это система экранирования алюминиевых ламелей, которая состоит из стоек ламелей и крепежа, благодаря форме крепежа, экранирующие ламели могут устанавливаться под любым углом. Ламели и стойки стандартно поставляются с анодированным покрытием с поверхностной обработкой ELOX.

Системная изоляция фальцованной облицовки здания состоит из несущих кассет, минеральных изоляционных плит, пароизоляционных и внешних герметизирующих ламелей или металлических листов трапециевидной формы.Этот тип облицовки может быть адаптирован к конструкции из стали или железобетона. Укладка такого вида облицовки может производиться горизонтальным или вертикальным способом. Используемые листы изготавливаются из стальных оцинкованных или алюминиевых конструкций с финишным покрытием из полиэстера или пластика. Частью услуги является предоставление чертежной документации, содержащей полное решение, включая элементы жестянщика и детали конструкции.

Панельные системы металлических стен | WBDG

Введение

Широкий выбор панельных металлических стеновых систем доступен для установки в качестве облицовки наружных стен зданий.Каждая система должна быть специально адаптирована к предполагаемому использованию в здании. Металлические стеновые панели обычно изготавливаются из алюминия, но также могут изготавливаться из стали, нержавеющей стали, меди или композитных материалов.

Доступны следующие типы систем металлических панелей:

Металлические панели со швом внахлест

Эти панели формируются из металлических листов и обычно стыкуются с соседними панелями. По краям панели желоба или герметизирующая лента обычно включаются как часть системы.Панели обычно возводятся полосами шириной до 4 футов и длиной до 20 футов. Толщина металлического листа обычно менее 0,05 дюйма (1,10 мм).

Композитные металлические стеновые панели

Эти панели состоят из двух листов металла, приклеенных к основному материалу. Эти композитные панели обычно прочнее, чем панели с швом внахлест, и обеспечивают встроенную изоляцию стеновой системы. Толщина металлического листа обычно составляет менее 0,05 дюйма (1,10 мм). Общая толщина панели варьируется в зависимости от изоляции от 1.От 2 дюймов до более 2 дюймов. Стеновые панели из композитного металла часто стыкуются с соседними панелями, как и панели с швом внахлест. Типы композитных панелей включают:

  • Металлические стеновые панели с вспененной изоляцией: Эти панели имеют металлическую облицовку с изоляцией, вставляемой на место во время изготовления.
  • Металлические стеновые панели с ламинированной изоляцией: Эти панели имеют металлическую облицовку, ламинированную на предварительно отформованные изоляционные плиты. Панели могут иметь соединения «гребешок в паз» для сопряжения с соседними панелями или обрамленные края, где панели прикрепляются к выступам по периметру.
  • Металлические стеновые панели с сотовым сердечником: Эти панели имеют металлическую облицовку, прикрепленную к сотовому сердечнику.

Плоские металлические стеновые панели

Эти панели обычно изготавливаются из металлической пластины толщиной 1/8 дюйма. Затем панели сгибаются до желаемого профиля. Ребра жесткости и опорная конструкция могут быть приварены или приклеены к плоской пластине. Поскольку эти панели изготавливаются из плит, они обладают очень высокой ударопрочностью и долговечностью по сравнению с другими типами панелей.Некоторые производители прикрепляют плоскую пластину к металлическим профилям для создания своей системы.

Металлические композитные панели

Эти панели состоят из металлической облицовки, приклеенной к тонкой термопластичной сердцевине. Толщина металлических листов обычно составляет менее 0,05 дюйма (1,10 мм), а общая толщина панели обычно составляет до 1/4 дюйма (6 мм). Полученная композитная панель затем сгибается до желаемого профиля. Эти панели не так устойчивы к ударам, как плоские; однако, в зависимости от размера панелей, ребра жесткости могут быть приварены или приклеены к задней поверхности панелей.

Размер плоских пластин и композитных панелей с металлической облицовкой обычно составляет менее 10 на 10 футов. Эти панели обычно крепятся с помощью собственных систем установки.

Толщина системы зависит от несущей конструкции панелей. Чем больше размер и ширина панели, тем больше толщина системы. Толщина системы металлических панелей может варьироваться от 2 дюймов для небольших панелей до более 6 дюймов, если панели большие и должны проходить между опорами встык.Панели могут быть либо непосредственно прикреплены к конструкционной системе, либо прикреплены к вторичной конструкционной системе, состоящей из металлических шпилек, направляющих для шляп и поддерживающих каналов. Шляпный канал и опорная система также могут быть частью водостойкой конструкции для панелей, особенно для более сложных систем, которые включают плоские пластины и композитные панели с металлической облицовкой.

Для предотвращения утечки воды в системах металлических панелей используются самые разные конструкции, включая системы барьеров с лицевым уплотнением, дренажные системы с пропиткой и дождевые фильтры.Металлические панели от дождя могут быть с выравниванием давления и с обратной вентиляцией. В вентилируемых дождевых экранах большая часть воды собирается и направляется к внешней стороне здания на лицевой стороне панелей, но должна присутствовать подпорная мембрана, чтобы отводить воду наружу.

В целом, более простые системы металлических панелей, как правило, представляют собой системы барьеров, в то время как более крупные и сложные здания имеют дренажные системы с резервными мембранами или принципами проектирования дождевых экранов.

Описание

Металлические типы

Металл может быть алюминием, нержавеющей сталью, медью или сталью. Алюминий – наиболее распространенный материал из-за его стоимости, устойчивости к коррозии и долговечности. В высокотехнологичных приложениях также могут использоваться нержавеющая сталь и медь. Некоторые производители изготавливают системы стальных панелей, для которых требуются защитные покрытия для защиты от коррозии.

Опорные и анкерные системы

Системы металлических панелей спроектированы для выдерживания гравитационных, сейсмических и ветровых нагрузок. Крепление панелей также должно соответствовать требованиям межэтажного сноса в сейсмических зонах.Опорная система панелей должна выдерживать допуски существующей конструкции и изготовления.

Металлические панели обычно привинчиваются или прикручиваются к несущей конструкции, которая часто состоит из металлических шпилек.

Соединения и детализация стыков

Поскольку металл непроницаем для воды, конструкция стыка панелей имеет решающее значение для водонепроницаемости системы. Дом из металлических панелей обычно имеет большое количество стыков. То, как работают стыки, является фактором дизайна и конструкции панели.Если система металлических панелей спроектирована на основе конструкции барьерной системы, стыки между металлическими панелями обычно герметизируются. Если система представляет собой дождевую завесу или дренажную конструкцию, стыки между панелями обычно остаются незапечатанными. Некоторые дизайнеры выбирают дождевую завесу или дренажную систему как по эксплуатационным характеристикам, так и по эстетическим критериям герметичных швов.

По сравнению с элементами облицовки из бетона или кирпича, системы металлических панелей имеют более высокий коэффициент расширения при тепловом движении.Разработчикам систем металлических панелей необходимо рассчитать ожидаемое перемещение металлических панелей из-за изменений температуры. Например, алюминиевый профиль длиной 20 футов может расширяться или сжиматься на 0,30 дюйма при изменении температуры на 100 градусов.

Стыки между панелями должны быть достаточно широкими, чтобы допускать тепловое расширение и дифференциальные движения между панелями. Размеры швов могут варьироваться от 1/4 дюйма для небольших панелей до 1 дюйма для более крупных панелей. Факторы, влияющие на размер шва, включают размер панели, расположение панели в здании и проблемы с допусками.Как правило, для более крупных панелей требуются более крупные стыки, чем для небольших панелей.

Если стык необходимо герметизировать, края металлических панелей должны иметь обратную форму, чтобы можно было установить правильно спроектированный герметичный стык с материалами основы. Герметик не обеспечивает долговечность при приклеивании к металлическим панелям толщиной менее 1/4 дюйма. Конструкция шва из герметика также должна предусматривать двустороннюю адгезию для расширения и сжатия шва.

Общие элементы резервного копирования Wall

В системе металлических панелей часто встречаются следующие элементы:

  • Изоляция: За исключением изолированных металлических панелей, металлические панели обычно не обеспечивают какой-либо изоляционной способности стеновых систем. Когда используются неизолированные металлические панели, изоляция обычно обеспечивается изоляционным войлоком, установленным внутри каркасной стены за облицовкой металлической панели.
  • Барьер для воздуха и влаги: В то время как системы с лицевым уплотнением не требуют барьера для воздуха и влаги, для металлических панелей дренажа и дождя обычно требуется система вторичного барьера для воздуха и влаги. Выбор барьера для воздуха и влаги является важным решением, которое необходимо адаптировать к конкретному характеру системы металлических панелей, внешней обшивке, геометрии и требованиям HVAC здания.Барьер для воздуха и влаги может включать строительную бумагу, домашнюю обертку, эластомерные покрытия или гидроизоляционные мембраны, отслаивающие и прилипающие.
  • Металлический каркас с стойками: Конструкция каркаса с металлическими стойками должна быть интегрирована с конструкцией панели и системой крепления.

Основы

Дизайн металлических панелей

Системы металлических панелей обычно представляют собой патентованные разработки, в которых производитель адаптирует свою систему к проекту архитектора. В рамках проекта архитектор выберет тип системы металлических панелей и предоставит архитектурные детали, которые отображают связь системы металлических панелей с соседними системами здания.Как правило, архитекторы не предоставляют подробное описание системы металлических панелей в составе строительной документации. Спецификации проекта и рабочие чертежи, а также производственные чертежи и анализ представленных документов имеют решающее значение для успеха проекта.

Когда проектировщики выбирают систему металлических панелей, они должны определить, требуется ли системе воздушный и водный барьер или экран от дождя. Требования к воздушным и водным барьерам должны быть четко указаны в контрактной документации, поскольку производитель металлических панелей не предоставляет эти системы или их детализацию.

В спецификации проектировщик должен выбрать типы металлических панелей, которые будут соответствовать критериям проектирования, а также установить критерии рабочих характеристик панелей. Критерии эффективности должны включать:

  • Ветровая нагрузка
  • Критерии проектирования сейсмостойкости
  • Критерии прогиба
  • Критерии инфильтрации воздуха
  • Критерии проведения испытаний на воду
  • Критерии плоскостности панели
  • Критерии допуска панели
  • Критерии теплового движения
  • Критерии проверки работоспособности
  • Классы огнестойкости, при необходимости
  • Критерии передачи звука
  • Критерии изоляции
  • Критерии эффективности для барьера для воздуха и влаги или дождя

После подачи заявки на проект подрядчик выбирает систему металлических панелей на основе спецификации.Процесс проверки чертежей в магазине имеет решающее значение для успеха проекта. Во время этого процесса производитель адаптирует свою систему к конкретному зданию. Рабочие чертежи сопровождаются расчетами конструкций, которые должны быть выполнены инженером-строителем, имеющим лицензию на состояние проекта; (это особенно важно для состояний в сейсмических зонах). В процессе проверки чертежей в цеху изготовителю, установщику, генеральному подрядчику и архитектору необходимо проверить интерфейс металлических панелей с соседними системами, такими как окна и другие системы облицовки.Если в здании есть вторичный барьер для воздуха и влаги или защита от дождя, необходимо проверить конструктивное крепление металлических панелей, чтобы убедиться, что оно не нарушает вторичный барьер. В процессе проверки рабочего чертежа строительные допуски на размеры швов должны быть проверены и приняты производителем, установщиком, генеральным подрядчиком и архитектором.

Структурные аспекты проектирования

Металлические панели обычно считаются неструктурными элементами, которые используются для формирования навесной стены; однако эти неструктурные элементы обычно должны быть конструктивно спроектированы.

Панели должны быть спроектированы так, чтобы выдерживать внеплоскостные нагрузки (такие как ветровые или сейсмические нагрузки), а также должны быть спроектированы так, чтобы выдерживать нагрузки в плоскости (сейсмические нагрузки и вертикальные / статические нагрузки). Нагрузки от панелей должны передаваться на несущий каркас здания. Кроме того, панели должны допускать тепловые движения и должны быть спроектированы таким образом, чтобы они не сдерживали структурную систему здания, поскольку она деформируется под действием поперечных и гравитационных нагрузок.

Часто системы металлических панелей являются запатентованными, и конструкция панелей частично основана на собственных исследованиях производителя металлических панелей.Стальные панели могут быть спроектированы с использованием Спецификации AISC для проектирования элементов конструкций из холодногнутой стали ; и алюминиевые панели могут быть спроектированы в соответствии со спецификациями Алюминиевой ассоциации для алюминиевых конструкций . Конструкция композитных панелей может не соответствовать ни одному стандарту, общепризнанному строительными нормами и правилами модели, и поэтому должна быть основана на собственном тестировании.

Проблемы с производительностью

Тепловых характеристики: неизолированных системы металлической панели стены получают свои тепловые характеристики от количества изоляции, помещенного в полости или в резервной стене.

Влагозащита: Системы металлических панелей могут быть системами барьеров, дренажными системами или системами защиты от дождя. Как обсуждалось в разделе Стыки и обработка стыков , конструкция стыков металлических панелей имеет решающее значение для водонепроницаемости панельной системы.

Пожарная безопасность: Металлические панели, как правило, не относятся к пожарным. В конструкции стеновых систем из металлических панелей может потребоваться включение противопожарной защиты на уровне пола. Системы металлических панелей обычно негорючие.Системы изолированных и композитных панелей необходимо проверить, чтобы убедиться, что изоляция и термопластичные сердечники не горючие.

Акустика: Системы металлических панелей, за исключением некоторых типов изолированных панелей, обычно не обеспечивают хорошей звукоизоляции. Дизайн резервной стенки полости для металлических панелей, как правило, обеспечивает звукоизоляцию.

Ударопрочность: За исключением плоских металлических систем, системы металлических стеновых панелей обычно имеют низкую ударопрочность.Металлические панели могут быть повреждены или вмятины в результате ударной нагрузки, в том числе строительных лесов поворотной площадки. Высотные здания, требующие мытья окон или периодического обслуживания, следует проектировать из ударопрочных панелей.

Материал / покрытие Долговечность: Отделка системы металлических панелей важна для рабочих характеристик системы. Наиболее распространенные долговечные покрытия, наносимые на металлические панели, включают фторполимер, порошковое покрытие и анодированные покрытия. Фторополимерные и порошковые покрытия обеспечивают очень широкий диапазон цветов, а также однородность цвета.Анодирование обычно ограничивается темными металлическими цветами для многих аппликаторов, а для больших работ цвет панелей может незначительно отличаться из-за процесса анодирования. Как правило, покрытия, наносимые в заводских условиях, работают намного лучше, чем покрытия, наносимые в полевых условиях.

Еще одним фактором, влияющим на долговечность, является материал панели. Панели из нержавеющей стали, меди и алюминия изготовлены из материалов, обладающих высокой коррозионной стойкостью. В некоторых системах используются панели из мягкой стали. Если покрытие на панели из низкоуглеродистой стали выходит из строя, панель начинает корродировать.Следовательно, характеристики покрытия имеют решающее значение для долговечности стальных панелей. По сравнению с алюминием и нержавеющей сталью панели из мягкой стали обладают меньшей прочностью. Покрытия из фарфоровой эмали часто используются на стальных панелях и обеспечивают хорошую долговечность, но эти покрытия могут быть повреждены в полевых условиях.

Возможные проблемы

Питтинг: Со временем, когда металлические панели подвергаются воздействию погодных условий и загрязнения, их защитное покрытие может подвергнуться разрушению, что приведет к появлению ямок. Хотя точечная коррозия не является структурной проблемой, она ухудшает внешний вид панели и здания.

Масляные консервы: Масляные консервы характеризуются выпуклостью или волнистостью металлической панели. Масляные банки могут быть вызваны проблемами при изготовлении, проектировании или установке. Масленка ухудшает внешний вид панели, поскольку частью критериев выбора металлических панелей часто является плоскостность. Некоторые глянцевые отделки панелей также могут сделать консервирование более заметным.Не существует отраслевых стандартов, определяющих допустимую степень консервирования. При выборе металлических панелей дизайнер должен обсудить критерии плоскостности с производителем панели, чтобы установить критерии проектирования. Конструкция опоры панели, транспортировка и монтаж должны выполняться с целью ограничения консервирования маслом до приемлемых уровней.

Плоские металлические стеновые панели наименее уязвимы для консервирования масла по сравнению с другими типами панелей, которые изготавливаются из тонких листов металла.

Затенение: Установка сварных швов или ребер жесткости на задней стороне металлических панелей может привести к затенению – состоянию, при котором сварной шов или ребра жесткости видны на лицевой стороне панели.

Разнородные металлы: Использование разнородных металлов может привести к двум типам проблем: образованию пятен от воды и гальванической коррозии.

Когда вода стекает с одного металла на другой, она может испачкать другой металл и вызвать коррозию. Одним из примеров этого является сток воды из алюминия, окрашенного медью.Стекание с металлических поверхностей также может оставлять пятна на некоторых камнях и других материалах.

Гальваническая коррозия возникает, когда один тип металла находится в физическом контакте с другим типом металла. Менее благородный металл подвергнется коррозии, и эта коррозия может повлиять на прочность конструкции панели. Когда разнородные металлы находятся в непосредственной близости, их следует либо физически разделить, либо проверить на наличие гальванического потенциала.

Ремонтопригодность

Системы металлических панелей при правильном проектировании и строительстве не требуют значительного обслуживания.Однако в течение всего срока эксплуатации конструкции требуется очистка и замена герметика.

Если в систему входит герметик, срок замены герметика обычно составляет от 7 до более 20 лет, в зависимости от используемого герметика и конструкции шва.

Со временем грязь и загрязняющие вещества будут оседать на металлических панелях. Если грязь не удалять периодически, загрязнители могут повредить систему покрытия панели и вызвать точечную коррозию. Точечная коррозия алюминия и нержавеющей стали не является структурной проблемой, но выглядит некрасиво.Чтобы уменьшить накопление загрязняющих веществ на металлических панелях, рекомендуется периодическая очистка с интервалом примерно в 10 лет (в зависимости от воздействия грязи и загрязняющих веществ).

Приложения

Стеновые системы из металлических панелей имеют широкий спектр применения и могут быть разработаны в соответствии с широким диапазоном архитектурных стилей. Их использование подходит для строительства в любом климате и окружающей среде.

См. Приложения с учетом климатических требований относительно конструкции ограждающих конструкций здания.

Детали

Следующие детали можно загрузить в формате DWG или просмотреть в Интернете в DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Металлическая головка панели и косяк
