В России навесные системы, или вентилируемые фасады известны с недавнего времени, но уже получили популярность среди технологий внешней отделки зданий. В Германии, Финляндии и других странах Европы эффективность, практичность, надежность этой строительной технологии подтверждается многолетним опытом использования.
Каталог вентилируемых фасадов
Фасады с навесной системой вентиляции используются для отделки промышленных, административных, общественных зданий, а также применимы для реконструкции строений. Компания ALFAS предлагает купить навесные фасадные системы, на сайте они представлены в ассортименте. У заказчика есть возможность узнать цены на все комплектующие, просчитать ориентировочную стоимость проекта.
Описание конструкции
Всю конструкцию условно можно разделить на две части:
- подоблицовочная часть, которая прикрепляется к стене таким образом, чтобы между стеной и облицовочным материалом образовалась воздушная прослойка,
- различные облицовочные материалы (керамогранит, композитные панели, металлокассеты).
Навесные системы позволяют защитить внутреннюю отделку помещений, особенности монтажа конструкции компенсируют перепады суточных и сезонных температур. В системе вентилируемых фасадов присутствуют материалы несгораемые или трудносгораемые, это обеспечивает зданию пожарную безопасность. Компания ALFAS является надежным поставщиком материалов для системы вентилируемых фасадов, которые на сегодняшний день являются лучшей наружной защитой здания.
Алюминиевая подсистема для вентилируемых фасадов
Производим и реализуем алюминиевые подсистемы для вентилируемых фасадов
Фасадная алюминиевая навесная система для облицовки композитными панелями Алюкобонд
Фасадная система представляет собой систему профилей и комплектующих и предназначена для монтажа экрана вентилируемого фасада кассетами из композитного материала толщиной от 3 до 6мм.
Все элементы подсистемы изготавливаются из алюминиевого анодированного профиля сплава 6063 Т6 по ГОСТ 22233-2001 с последующей штамповкой, что продлевает срок службы фасадной системы до 50 лет в слабоагрессивной городской среде.
Навесная подвесная система из алюминия может применятся на любых высотах и в любых зонах ветровой нагрузки.
При повышенных ветровых нагрузках и высокой этажности здания не применяются дополнительные материалы подсистемы, а лишь немного увеличивается отгиб композитной кассеты, что придает всей конструкции дополнительную жесткость, достаточную для эксплуатации здания большой этажности.
Главным преимуществом фасадной подсистемы из алюминия является прочность, легкость, высокая скорость монтажа и высокая коррозийная стойкость.
Навесной фасад с использованием алюминиевой подсистемы имеет наименьший вес, что снижает требования к элементам крепежа и снижает нагрузку на несущие конструкции.
Наша компания располагает всеми необходимыми разрешительными документами о пригодности данной системы для применения в строительстве на территории Российской Федерации.
2 варианта крепления композитных панелей Алюкобонд к алюминиевой фасадной подсистеме:
Кассеты из композитных панелей Алюкобонд крепятся к Y-образному профилю.
Кассеты из композитных панелей Алюкобонд крепятся к Т-образному профилю.
В разделе вы можете ознакомиться с полным прайсом элементов подсистемы, а так же с расчетом на 1 кв.м. типового здания при использовании кассет размером 1100х1100мм
Фасадная алюминиевая подсистема, навесная система для облицовки керамогранитом 600х600 и 1200х600
Фасадная система устроена следующим образом: кронштейны системы крепятся к стене через терморазрыв из паронита или полипропилена фасадными анкерами. Конструкцию и тип анкеров принимают для каждого объекта индивидуально по результатам вырывных натурных испытаний.
К кронштейнам необходимого вылета посредством двух заклепок крепиться несущая алюминиевая направляющая. Плиты керамогранита монтируются к направляющим видимым способом пр помощи кляммеров из корозионностойкой стали которые могут быть окрашены по каталогу RAL в цвет керамогранита.
Типовой расчет на 1 кв.м. алюминевой подсистемы под керамогранит представлен в разделе Цены.
В разделе техническая документация вы можете ознакомиться с альбомами технических решений и узлами.
Звоните! Наши специалисты не просто осуществят комплексные поставки вентилируемых фасадов и подсистем, но и создадут идеальные условия для взаимовыгодного долгосрочного сотрудничества!
Для более точного расчета элементов фасадных систем вы можете отправить нам ваш проект фасада или чертежи и мы оперативно произведем более точный расчет.
Ваш номер телефона
Ваше сообщение
Загрузить документ
Форма была успешно отправлена.
An error occured.
Вентилируемый фасад – что это? Монтаж фасадов
Технология монтажа вентилируемых фасадов была принята в России в конце прошлого века. Первые пользователи оценили эксплуатационные преимущества конструкции, ее эстетичный вид и универсальность использования. Основное преимущество вентфасада заключается в его способности обеспечить отвод конденсата в свободное пространство между облицовкой и стеной.
Несмотря на популярность этой конструкции, остается вопрос: «Вентиляционный фасад — что это такое?» Конечно, это не только навесной каркас и закрепленные на нем панели. Сборка предполагает целый комплекс дополнительных креплений. Существуют различные схемы монтажа и подходы к выбору материалов комплектующих.
Конструкция вентилируемого фасада
Конструкция системы вентилируемого фасада ориентирована на обеспечение надежности, внешне привлекательного вида и оптимального влажностного режима. Все эти качества достигаются за счет внешней облицовки, основания в виде каркаса, а также слоев утеплителей. Получается надежный, эффективный в использовании и нетребовательный в уходе «пирог», составные части которого могут варьироваться.
И вагонка, и металл для каркаса, и средства теплоизоляции подбираются из широкого спектра материалов с расчетом на требования конкретного здания. Так или иначе, этот набор компонентов позволяет лучше понять ответ на вопрос: «Вентилируемый фасад — что это такое?» Это конструкция, предназначенная для защиты стен за счет высокопрочной декоративной облицовки и металлического каркаса.
При этом конфигурация компоновки этих слоев может быть различной и зависеть от климатических условий и технических требований проекта. Например, если необходимо повысить устойчивость фасада к паропроницанию, технологи уменьшают наличие теплопередающих элементов.
Подсистемы вентилируемого фасада

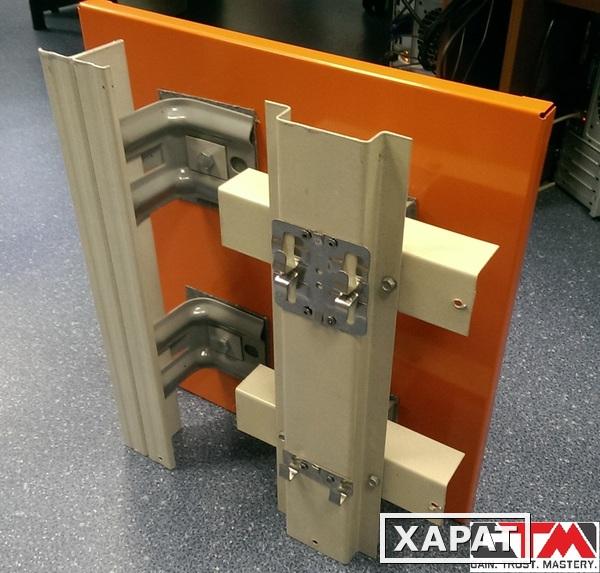

Подсистема вентфасадной конструкции является основой, которую образуют кронштейны и профили. Этот компонент обеспечивает непосредственную фиксацию к зданию и служит основой для механического крепления декоративных панелей. Наибольшую нагрузку несет профиль для вентилируемых фасадов, который может быть представлен алюминиевым сплавом, оцинкованной или нержавеющей сталью. Для частных коттеджей, как правило, используется алюминиевая подсистема. Это недорогой и удобный в монтаже материал с оптимальными прочностными характеристиками для малогабаритных домов. По цене оцинкованная сталь тоже выгодна, но ее долговечность оставляет желать лучшего. Под воздействием коррозии такие профили через 6-7 лет приходят в негодность, требуя замены.
Алюминий и нержавейка в этом смысле более выгодны.
Не последнее место в каркасе занимают крепежные элементы, среди которых заклепки, анкерные дюбеля и различные хомуты. Метизы в данном случае нельзя рассматривать как универсальные способы крепления, так как каждая подсистема требует анализа на совместимость составных частей, в том числе расчета комбинации профиль-крепеж. Кроме того, подсистема вентилируемых фасадов отвечает за формирование воздушного зазора между облицовочными панелями и слоем теплоизолятора. Зазор является обязательным условием при установке вентиляционных отверстий, игнорируя который можно получить отделку с характеристиками, идущими вразрез с проектом.
Узлы вентилируемого фасада
Для каждой системы разрабатываются соответствующие архитектурно-конструктивные узлы. Также они предполагают использование крепежных элементов, техническое исполнение которых может различаться. Благодаря наличию таких элементов достигается высокая прочность подсистемы.
При этом выбор технологии его выполнения зависит от способа монтажа, по которому реализуется бетонный вентилируемый фасад. Узлы для типовых конструкций могут быть следующих типов:
- Узел крепится к несущему основанию. Осуществляется с помощью кронштейна, фиксирующего профили к стене здания.
- Узел крепления профилей к кронштейнам.
- Узел крепления откосов вентилируемого фасада – данная система может быть представлена в виде обрамления дверных и оконных проемов дома.
- Узлы крепления углов здания. Такое крепление вентилируемых фасадов предполагает использование специальной угловой фурнитуры и стоек.
- Подвальные узлы – располагаются в нижней и верхней частях стен.
Материал для облицовки
С точки зрения декоративных свойств это основная часть фасада, представляющая собой оболочку дома. Крепление облицовочных элементов к профилям осуществляется так, чтобы между панелями и слоем утеплителя была воздушная ниша. Опять же, можно вернуться к вопросу о том, вентилируемый фасад — что это такое? Конечно, в глазах обычных пользователей здания это всего лишь внешний вид.
Над техническим устройством и системами крепления думают проектировщики и монтажники, а эстетические преимущества облицовочного материала оценивают в первую очередь. С этой функцией справляются металлические панели, каменные плиты, сайдинг и даже стекло с деревом.
Наибольшую популярность по-прежнему завоевал фарфор с композиционными материалами. Механическая прочность керамогранита определила его органичное место в системах вентилируемых фасадов. Он защищает поверхность здания от атмосферных воздействий и сам по себе износостойкий, а разнообразие фактур делает его оптимальным решением для таких задач. Серьезную конкуренцию керамограниту составляют композитные фиброцементные панели, основу которых составляют легкие бетоны и синтетические волокна. Помимо высокой прочности вентилируемые композитные фасады на основе фиброцемента обладают декоративным эффектом. С их помощью имитируют скальные и каменные поверхности, а также воссоздают фактуру традиционной облицовки – например, плитки, кирпича, штукатурки и других покрытий.
Деревянные вентилируемые фасады
В таком ответственном предприятии, как устройство вентилируемого фасада, оправдано использование металлоконструкций. Однако сверхвысокая прочность не всегда становится главным требованием к внешнему оформлению дома. Так, на первый план может выйти стоимость конструкции, простота ее исполнения и экологические свойства. Например, для каркасно-панельных зданий инженеры все чаще рекомендуют использовать деревянный вентилируемый фасад. Что это с точки зрения экономики? Ответ понятен (снижение затрат на профили и кронштейны), а вот о прочности суждения по-прежнему противоречивы. Основой конструкции является брус, который, несомненно, по многим параметрам уступает тому же алюминию. Тем не менее, деревянная обрешетка перед использованием подвергается специальной обработке, что приближает ее к оптимальным характеристикам, требуемым для вентилируемых фасадов.
Монтаж вентилируемого фасада
Работа начинается с разметки мест крепления кронштейнов на поверхности стены.
Далее идет непосредственная установка несущих креплений подсистемы: создание отверстий, введение анкерных дюбелей и фиксация кронштейнов. После этого приступают к монтажу ветрозащитной гидроизоляционной пленки и утеплителя. Теплоизоляционные панели навешиваются на поверхность через прорези для кронштейнов. Теплоизоляционные плиты монтируются вместе с пленкой с помощью дюбелей. На следующем этапе монтаж фасадов предполагает установку направляющих. Для этого профили устанавливаются в пазы кронштейнов и окончательно закрепляются заклепками. Завершается работа установкой облицовочных плит к направляющим профилям – это делается струбцинами или саморезами.
Вентиляция и солнечная энергия
Расположение панелей выгодно для обработки солнечной энергии. Это инновационное решение реализовано с помощью фотоэлектрических батарей. Уже сегодня существует множество проектов частного пользования, в которых предусмотрена «солнечная» облицовка. Несмотря на кажущуюся сложность таких технологий, монтаж фасадов с фотоэлементами достаточно прост.
Единственным отличием от традиционной технологии является интеграция солнечных элементов, в том числе фотоэлектрической системы. По словам разработчиков таких моделей, фасады могут производить до 200% энергии, необходимой для содержания дома.
Цена вопроса
На стоимость конструкции влияет множество факторов, но основными являются материал подсистемы и облицовка, которой оформляются вентилируемые фасады. Цена систем на основе алюминия 500-600 рублей. За 1 м 2 . Сам фарфор для фасада может стоить 300-400 рублей. Более доступная по конструкции стоимость оцинкованных подсистем – оплата 1 м 2 редко превышает 200 руб. Но важно учитывать, что снижение стоимости вполне оправдано, так как менее прочный и долговечный каркас из оцинкованной стали в будущем может потребовать реконструкции или полного обновления фасада.
Заключение
Среди технологий оформления фасадов по праву лидируют вентилируемые конструкции. Во многом этому способствует набор материалов, из которых монтируются такие системы.
Высокопрочный крепеж, алюминий и нержавеющая сталь, надежный и эстетичный керамогранит – лишь некоторые преимущества, которыми обладают вентилируемые фасады. Цена качественной постройки 500 руб. За 1 м 2 , конечно, не идет в плюс, но получить аналогичный по характеристикам фасад с меньшими затратами практически невозможно. Вентфасады далеко ушли от конкурентов не только по прочности и декоративности, но и по простоте обслуживания, что удешевляет эксплуатацию.
MCC – Инновационная система вентилируемого фасада
Maxter Cladding Concept
Прокрутить вниз
MAXTER CLADDING CONCEPT (MCC) — это инновационная система вентилируемого фасада, которая помогает придать любой конструкции современный вид и повысить комфортность. MCC позволяет изменить характер вашего здания и предлагает различные типы технических решений для расположения панелей – вертикальное или горизонтальное. Кроме того, он предлагается в различных цветах, узорах и текстурах, которые можно «смешивать и сочетать» по вашему выбору.
Несмотря на индивидуальный выбор, который мы предлагаем вам, по запросу наши архитекторы могут выполнить оптимизацию цвета и текстуры для вас. Чтобы лучше визуализировать ваши пожелания, мы предоставим 3D-модель вашего здания, в которой могут быть выполнены дополнительные изменения, чтобы подтвердить окончательное видение.
Исследования и разработки
Торговая марка MCC (MAXTER Cladding Concept) принадлежит Maxter S.O.P. Ltd., которая имеет более чем 15-летний опыт работы в области машиностроения и металлообработки.
Технология МСС разработана нашим отделом исследований и технических разработок, где учтены все мировые практики и стандарты при проектировании, производстве и монтаже данных видов фасадных элементов.
МСС – самое современное решение для модернизации внешнего вида любого здания. Фасадные панели изготавливаются из рулонной стали с горячим цинкованием и дополнительным органическим покрытием (PPG). Цвета, в которых производится МСС, могут быть выбраны из базовой палитры RAL или в текстурах и узорах, которые заказываются для конкретного проекта.
Помимо эстетичного вида, который обеспечивает вентилируемый фасад MCC, он также способствует высокому качеству изоляции и экологичности каждого здания. Структуры подсистемы позволяют устанавливать изоляцию, которая исключительно улучшает энергоэффективность зданий. MCC может быть установлен с использованием EPS, XPS, минеральной ваты и/или минеральной ваты толщиной до 200 мм.
ЭКОЛОГИЧНОСТЬ, КАЧЕСТВО И ДОЛГОВЕЧНОСТЬ
MCC имеет очень долгий срок службы и сохраняет цвет, рисунок и форму независимо от погодных условий
Специально подобранные материалы с классом огнестойкости A1 сводят к минимуму возможность щелочной и соляной кислоты.
Фасадные элементы MCC спроектированы так, чтобы выдерживать максимальные ветровые нагрузки в Болгарии и на Балканах
Отправить запрос
ПРЕИМУЩЕСТВА
МСС – система вентилируемого фасада, создающая полое пространство между утеплителем и облицовкой. По мнению европейского академического сообщества, эти типы фасадов являются наиболее эффективными системами для решения проблем, связанных с конденсацией и тепловыми мостиками.
