Технология монтажа вентилируемых фасадов: устройство и виды ?

Что мы знаем о сути технологии монтажа вентилируемого фасада? Что это сборная конструкция с облицовочным экраном и воздушной прослойкой. Что методика пришла к нам из Германии, и призвана она для целей энергосбережения зданий.

А еще, все мы слышали, что вентфасады горят, но что в них горит, не знаем. А как быть уверенным, что вся конструкция не обрушится или с высоты шестнадцатого, например, этажа не выпадет плитка керамогранита?

Рынок навесных фасадов в нашей стране еще очень молод. Все новое вызывает страх от незнания. Глобально в мире пожары или обрушения вентилируемых фасадов – нонсенс. А уж педантичности немцев, нам точно стоит поучиться. Что говорить, если в России гласит лозунг: «инструкции для слабаков».

Можно смело утверждать, что все проблемы, связанные с вентилируемыми навесными фасадами, от нарушения технологии монтажа.

Давайте рассмотрим этапы, правила и требования к монтажу вентфасадов подробно с примерами и типичными ошибками. И будем дополнять этот список постоянно силами нашего сообщества. Делая свой вклад в будущее самой технологии вентилируемого фасада.

Содержание

Подготовка технической документации

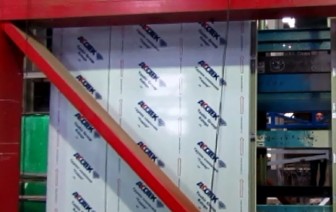

Так проводят испытания вентфасада в печи на присвоение класса пожарной опасности

В соответствии с постановлением Правительства Российской Федерации от 27 декабря 1997 г. № 1636 новые материалы, изделия, конструкции и технологии подлежат подтверждению пригодности на территории Российской Федерации.

Это положение распространяется на вентфасады, требования к котором ГОСТом не регламентированы.

Это значит, что главный документ, регламентирующий возможность применения системы в строительстве – это Техническое свидетельство Госстроя.

По данным ФГУ «Федеральный центр технической оценки продукции в строительстве», в настоящее время в России более 50 фирм и компаний имеют технические свидетельства на фасадные системы с воздушным зазором.

Кстати, если хотите заказать монтаж вентилируемого фасада, то рекомендую строительную компанию “Кронотэк”. У них хорошие отзывы и большое портфолио. На странице есть калькулятор. Переходите!

Но Техническое свидетельство не заменяет и не исключает необходимость наличия для монтажа вентфасадов также следующих документов:

  • Заключение на присвоение класса пожарной опасности;
  • Заключение о коррозионной устойчивости с указанием срока службы в различных средах;
  • Заключение о сейсмической устойчивости;
  • Заключение о несущей способности системы и др.

Это небольшой перечень документов, которые должны быть готовы без привязки к определенному объекту. Но есть еще комплект документов, создаваемый под объект. Набор документов стандартный, но уникальный по содержанию. Это:

  • Статический расчет нагрузок системы;
  • Теплотехнический расчет;
  • Проект вентилируемого фасада;
  • Технологическую карту на нвф;
  • Проект производства работ (ППР) на вентилируемый фасад;
  • Смета на фасад.

Виды

Нельзя описать монтаж фасадных систем от «А» до «Я» в одной статье. Потому что облицовочные материалы крепятся совершенно разными способами, и подразумевают в каждом случае уникальное количество и набор элементов системы.

Пример № 1.

Керамогранит Композит
Применяется Т- образный профиль Применяется либо Т, либо Y, либо H – образный профиль.
Шаг профиля всегда 600 мм Шаг профиля подстраивается под размер кассеты, например, он может быть 800 мм
Крепится кляммером Крепится с помощью икли и салазки

Различия в монтаже навесных вентилируемых фасадов

Кроме разницы, обусловленной различными облицовочными материалами, бывает, различия вызывает разный вынос облицовки от стены.

Пример № 2.

Фасад с утеплением  50 мм Фасад с утеплением 200 мм Фасад с выносом системы на 500 мм Фасад без утепления
Применяются кронштейны длиной 90 – 100 мм Применяются более дорогостоящие кронштейны длиной 240 мм Применяются кронштейны максимального вылета 240 мм + удлинители + фасад усиливается укосинами из Т-профиля + возможно, установка металлокаркаса, на который уже будет установлена система Применяются самые недорогие кронштейны минимального выноса, как правило либо 40, либо 60 мм

Дальше – больше, не расслабляемся, господа 🙂 . Предположим, что на одном здании мы можем крепиться к стене, а на втором – нет. Например, на втором здании заполнением стены выступает «парикам», да просят нас производители столь чудесного материала.

Парикам – это такой крупноформатный кирпич с полыми отверстиями внутри его. В такой материал крепить вентилируемый фасад нельзя. Только на химический анкер. Но химией придется залить все эти, заботливо оставленные, полости. Дорого, в общем.

Что делать, если мы не можем крепить вентфасад к стене – крепить его к межэтажным монолитным перекрытиям. Да, это дороже.

Монтаж вентфасадов с выносом до полуметра

Пример № 3.

Обычная система с креплением к стене Межэтажная система крепления
Обычный вид стандартного профиля Мощный профиль, часто замкнутого сечения (квадратный), дорогой
Обычный кронштейн – уголок Мощный тяжелый кронштейн П- образного вида, дорогой

Но и на этом не заканчиваются наши мытарства в вопросе монтажа фасадной системы. А теперь вся соль. Есть системы оцинкованные, алюминиевые и нержавеющие. Как вы думаете, есть различия у них в монтаже?

Монтаж межэтажной подсистемы вентилируемых фасадов

Пример № 4.

Оцинкованная система Алюминиевая система Нержавеющая система
Часто оцинкованная система является вертикально горизонтальной. И поэтому собирается на фасаде некая «клетка» из профилей Система всегда вертикальная. Шаг системы может быть совершенно разный Система почти всегда вертикальная, шаг системы может быть разный

Как монтировать перекрестный вентилируемый фасад

Именно эти различия продиктовали необходимость разнести монтаж фасадных систем по разным статьям. В каждой статье вы найдете подробную информацию, как делать вентилируемый фасад конкретного вида системы или облицовки:

  1. Монтаж кассетных фасадов.
  2. Монтаж керамогранита на кляммерах.
  3. Монтаж листов фиброцемента на заклепку.
  4. Монтаж клинкерного кирпича на планку.
  5. Монтаж терракотовых панелей.
  6. Монтаж натурального камня скрытым способом.

Универсальные советы

Мы не будем разбирать основные элементы конструкции и их назначение. Все это тема другой статьи. Можете прочитать здесь или здесь. Рассмотрим общие правила и этапы монтажа вент фасада.

Главное, будут примеры, разбор ошибок, требования надзорных органов и пошаговая инструкция, чтобы вы могли смонтировать вентилируемый фасад своими руками.

Перед монтажом НВФ

По требованиям СНиП 12-03-2001 площадка должна быть ограждена и установлены предупреждающие знаки.

Согласно заранее разработанному подрядной организацией ППР на вентилируемый фасад, устанавливаются леса или фасадные подъемники в соответствии с инструкцией производителя. Леса закрываются защитной полимерной сеткой.

Леса могут устанавливаться не только стандартным способом – на нулевой отметке, но и на межэтажном перекрытии или на опорном устройстве, монтируемом в проеме здания.

На площадке определяется место размещения освещения, склада, мастерской, открытая площадка для наземных работ. Устанавливаются стрелки для движения автотранспорта.

Одной из распространенных ошибок на этом этапе можно назвать завоз и складирование фасадной подконструкции или элементов облицовки вместе с агрессивными химическими продуктами, или даже просто вываленные в грязь. Грязь в современно городе содержит реагенты и соль. Соль увеличивает коррозию в несколько десятков раз.

Разметка

Перед началом работ по разметке мы уже держим в руках разработанный заранее проект навесного вентилируемого фасада и все работы по разметке или монтажу производим в строгом соответствии с ним.

Начинается этот этап с нанесения контрольных точек для крепления в них кронштейнов. Сначала отмечают нижнюю горизонтальную линию и две крайние вертикальные линии по фасаду здания – справа и слева.

Как делать разметку под вентилируемый фасад

Чтобы правильно отметить крайние точки применяется нивелир. Далее, по двум крайним точкам при помощи лазерного уровня и рулетки отмечают остальные промежуточные точки. И так далее отмечаются все остальные точки по фасаду здания.

Как устанавливать кронштейны?

Монтаж кронштейнов на стене производят, как правило, с шагом по вертикали от 600 до 1200 мм, по горизонтали – от 350 до 800 мм, отступая от края стены не менее чем 100 мм до оси кронштейна.

Перед установкой кронштейна, необходимо подготовить отверстие под анкер. Для этого перфоратором высверливается отверстие на 15 мм глубже длины анкера. Направленным сжатым воздухом продувается от пыли.

Установка кронштейна вентилируемого фасада

Затем монтажным молотком подбивается дюбель через отверстие кронштейна и паронитовой прокладки. Крепление будет надежнее, если с анкером использовать шайбу.

Паронитовая прокладка является неотъемлемой частью технологии монтажа вентилируемых фасадов, от нее нельзя отказываться ни при каких обстоятельствах. Она служит для препятствия появления мостиков холода.

Важно! Вынос кронштейна определяется текущей неровностью стены и толщиной утеплителя. Вентилируемый зазор должен быть не менее 40 мм от поверхности утеплителя до облицовки.
