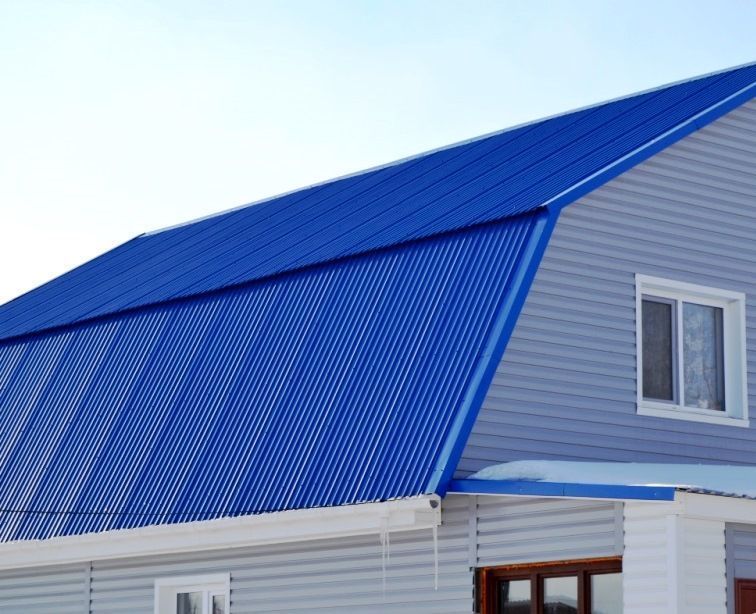

Профнастил - как выбрать для кровли и забора?

Покрытие, изготовленное из металлических кровельных материалов, пользуется повышенным, постоянно растущим спросом и широко используется в индивидуальном загородном строительстве. Широкий выбор разнообразных материалов для кровли, постоянная их модернизация и усовершенствование, а также доступная цена обусловили популярность профнастила у самых широких кругов пользователей.

Сложности выбора

Широкий выбор продукции, предлагаемой различными компаниями и организациями, строительными магазинами базами хранения кровельных материалов, может затруднить для неподготовленного покупателя правильный выбор.

А ведь этот современный, прочный, надежный и относительно недорогой материал может быть эффективно использован не только при проведении кровельных работ, но и в качестве основного элемента для заборов и ограждений, каркаса некоторых отдельных строений на загородном участке – навесов, гаражей, других хозяйственных построек.

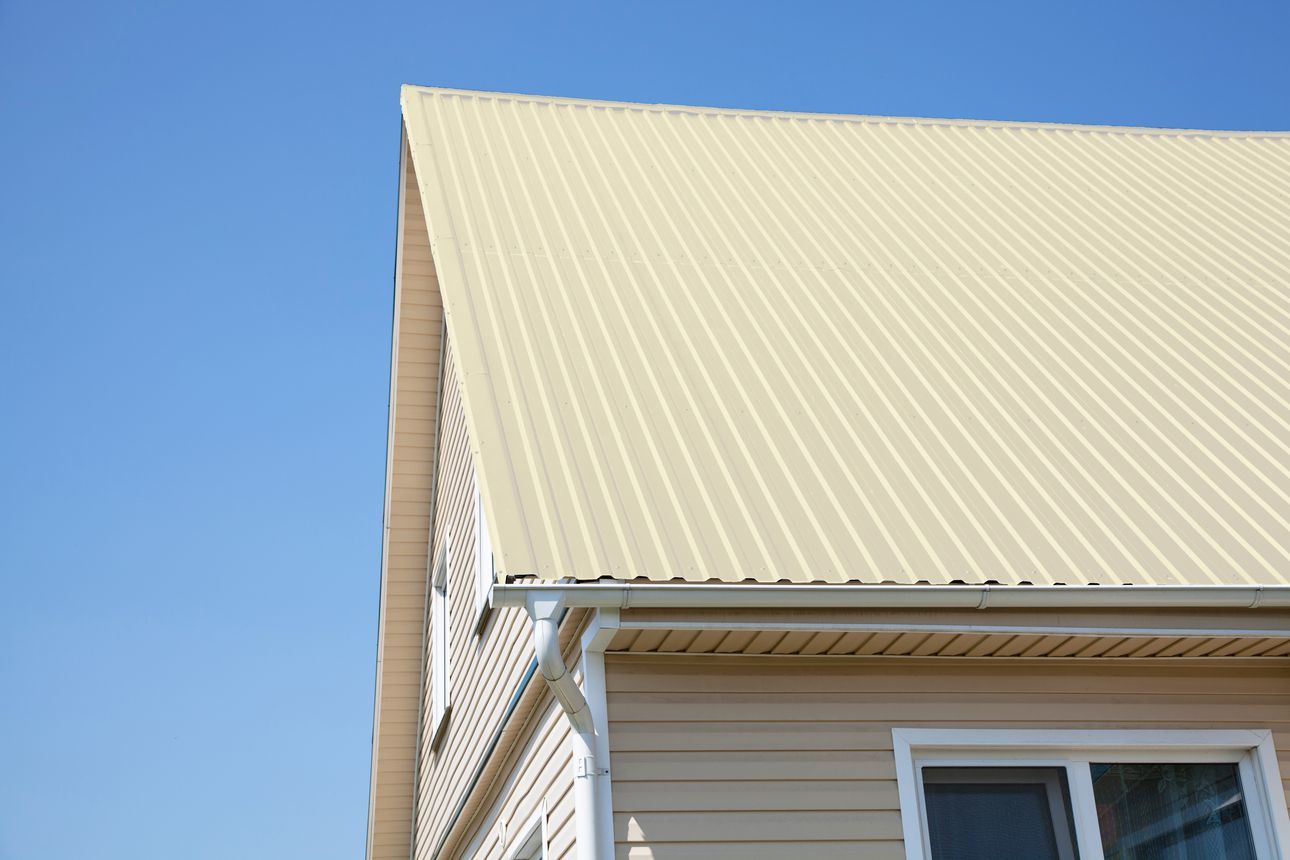

Профнастил – это кровельный материал, который получают из металлического листа методом профилирования, то есть – придание изделию волнообразной формы. Изготовление осуществляется на специальном оборудовании, в заводских условиях их лучших сортов стали (как правило – оцинкованной либо с покрытием из полиэстера).

В зависимости от предназначения профнастил может иметь разную толщину, вид покрытия и цвет, в определенной степени отличается и конфигурация листов. Производителями подобран оптимальный размер профлистов таким образом, чтобы без дополнительных сложностей укладывать из прямо на стропильную систему, прочно закрепляя на заранее подготовленной обрешетке кровли. Кроме того, материал имеет относительно небольшой собственный вес, что позволяет достаточно легко выполнять такелажные работы и непосредственный монтаж. Главное – правильно подобрать соответствующие параметры листов.

Выгодные преимущества

По сравнению с другими видами материалов, кровельный профнастил имеет целый ряд отличительных особенностей, достоинств, которые обусловили его популярность и повышенный спрос у различных категорий пользователей. К таким положительным моментам следует отнести:

  • Выгодную, доступную цену. Большинство пользователей, прежде всего, обращают внимание на стоимость материала, стремясь подобрать наиболее доступный вариант, естественно, при сохранении достойного уровня качества.
  • Широкий выбор форм и цветовых решений, позволяющих оформлять весь дом в едином стилистическом решении.
  • Оптимальные размеры. Длина и ширина листов профнастила подобрана таким образом, чтобы при минимальной величине отходов, покрыть наибольшую площадь поверхности.
  • Малый собственный вес, что позволяет легко и быстро проводить монтажные кровельные работы и, одновременно, снизить нагрузку на фундамент дома.
  • Экологическая безопасность. Материал не вступает во взаимодействие с внешней агрессивной средой, сохраняет прочность и первоначальные, заданные производителем параметры.

По всем этим и ряду других параметров, можно однозначно сделать вывод – профнастил – лучший материал для покрытия кровли, а также целого ряда других вспомогательных строительных работ на личном загородном участке. Главное – сделать правильный выбор!

Классификация материала

Специализированная компания «Кровля LTD» предлагает своим клиентам широкий выбор листов профнастила, прежде всего, для кровли. Однако, в зависимость от целей и решаемых задач, можно приобретать материал и для других видов работ, например – для установки забора. На выбор клиентам компании представлен профнастил марки С8, С9, С10, С20, С21. Материал для изготовления всех марок цинк (высококачественная оцинкованная сталь). Изделие может быть окрашено, либо иметь покрытие из полиэстера. Основная толщина листов – 0,4; 0,45; 0,5 мм.

Профилированный лист для крыши или выполнения других видов работ, необходимо еще правильно выбрать. Разобраться в том, какой вид продукции лучшим образом подойдет, поможет толщина и высота профиля. В самой маркировке профнастила уже указана высота профиля – это цифра рядом с буквами. Например, С8 и С9 низкопрофильные и легкие, как правило толщиной не более 0,7мм, листы профнастила, а С44, Н60, Н75 и Н114 – это профнастил с высоким профилем и толщиной листа.

Профнастил условно разделяется на три вида:

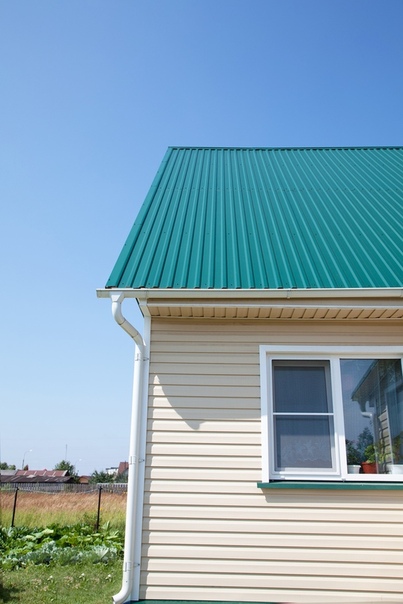

  1. Кровельный – высота и толщина профиля средняя. Например, С20 и С21 идеальные варианты по прочности и тяжести для крыш частного домостроения.
  2. Для отделки стен, фасадов и заборов. Лучше всего для этих целей подходит низкопрофильный профнастил марки С8, С9, С10.
  3. Комбинированный, с несущей способностью («НС35»). Эти изделия, как правило, используются на промышленных предприятиях, крупных структурных объектах. Толщина листов здесь может достигать 0,8 – 1,0 мм.

Кровельный профнастил характеризуется повышенной прочностью, имеет наивысшую несущую способность. В процессе производства на заводах изготовителях технологи учитывают тот факт, что в процессе эксплуатации, именно на него будет выпадать наибольшая механическая нагрузка (снег, наледи и пр.).

Профнастил стеновой имеет трапецевидную гофру, используется, как правило, для обустройства оград и для заборов.

Самый прочный, устойчивый к нагрузкам и, одновременно, самый тяжелый – это комбинированный профнастил. Толщина листа здесь составляет от 0.8 мм и более. Конструкция изделий наиболее жесткая, что позволяет использовать листовое железо данной марки в наиболее сложных местах, на участках с максимальной механической нагрузкой.

Краткое описание марок

Одним из наиболее популярных и востребованных на практике видов профилированного листа, является марка С8. Этот волнистый лист имеет наименьшую прочность по сравнению с другими типами профилей, как реализуемых в ООО «Кровля LTD», так и в целом, существующих на рынке. Нанесение полимера или оцинковка – это наиболее распространенные виды дополнительной отделки поверхности. Преимущественно используется такой профнастил для фасадов и заборов, надежно защищая конструкцию от воздействия внешней среды – дождя, снега, солнечного ультрафиолета и т. п.

В продаже имеются листы длиной от 0,5 до 12,0 метра. Рабочая зона каждого отдельного элемента составляет 1м 15 см. Высота профиля указана в его маркировке, для данного образца – это 8 мм.

Профнастил С 20 и С 21 – это вид строительного материала, который преимущественно, применяется для кровли (допускается использовать С 20 для облицовки стен и фасадов малобюджетных домов, зданий). Укладка листов осуществляется непосредственно на обрешетку. Выгодным преимуществом использования данного стройматериала является не только приемлемая стоимость, но и простота монтажа, возможность использования различных видов металлообработки – разрезанию, сверлению, раскрою.

Профнастил – великолепный кровельный и отделочный материал. Чтобы обеспечить длительную эффективную эксплуатацию, привлекательный внешний вид и надежность отделки той или иной поверхности, важно знать основные параметры тех или иных образцов, уметь выбирать лучшие образцы в соотношении цены и качества.

последовательная технология монтажа — ВикиСтрой

Использование вентилируемых фасадов при наружной отделке обуславливается тремя факторами:

  • вентилируемый фасад заложен в проекте;
  • сохранение и продолжение эксплуатации ранее построенного здания с минимальным капитальным ремонтом;
  • внешнее архитектурное украшение здания, построенного без применения наружных (фасадных) облицовочных материалов.

Вентилируемые фасады активно используются как в промышленном, так и гражданском строительстве. Применение данной технологии обеспечивает постоянное проветривание наружных стен (за счет циркуляции воздуха), находящихся под внешним слоем, что гарантированно защищает фасад от скопления излишней влаги и не дает развиваться различным микроорганизмам, фактически полностью защищает здания от агрессивного воздействия внешней среды.

Такие фасады выполняются из различных отделочных материалов, но в данной статье рассмотрим устройство утепленного вентилируемого фасада из металлопрофиля.

В чем преимущества металлопрофиля для облицовки фасада

  • Современный металлопрофиль, который используется при облицовке здания, выполняется из высококачественной оцинкованной стали с наружным полимерным покрытием, которое дополнительно защищает профильные листы и улучшает внешний вид фасада в целом.
  • Благодаря особенностям конструктива, такие фасады при необходимости очень просто ремонтируются с минимальным привлечением рабочей силы (речь не идет о многоэтажных зданиях и сооружениях). Монтаж вентилируемого фасада из металлопрофиля может быть выполнен в любое время года, что немаловжно.
  • Благодаря уникальности профильного листа как строительного материала и различной технологии монтажа подсистемы, возможно применение дизайнерских решений любой сложности. Кроме того, вентфасады могут применяться в сейсмически нестабильных районах — согласно испытаниям, они способны выдержать землетрясения до 9 баллов.
  • Вентилируемые фасады придают зданию дополнительные звукоизоляционные свойства.
  • Срок эксплуатации вентфасадов равен минимум 50 годам.
  • Вентилируемые фасады из профлиста за счет своего незначительного веса и особенностей конструкции, которая равномерно распределяет вес, имеют незначительную нагрузку на стены здания.
  • Ну и последнее преимущество, но не менее важное — минимальная площадь хранения строительных материалов.
  • Монтажные работы по обустройству фасадов. С чего начать

    Перед началом работ по монтажу подсистемы, на которую будет крепится вентилируемый фасад, необходимо произвести небольшую экспертизу здания. Она производится путем зрительного осмотра поверхности стен с внутренней и наружной стороны на наличие трещин и сколов. При их обнаружении дефекты должны быть заделаны. Неглубокие трещины и сколы просто заштукатуриваются цементным раствором (марка раствора не ниже М100) или готовыми сухими смесями.

    При использовании сухих смесей для ремонтных работ необходимо соблюдать пропорции их приготовления и технологию нанесения, то есть если смесь для внутренних работ, то и применяться она должна внутри здания.

    При нанесении штукатурного раствора толщиной более 1 см, на очищенную поверхность рекомендуется набить металлическую сетку, например, ЦПВС с размером ячейки 20х20 мм. Закрепить ее можно при помощи обычных дюбелей, которые свободно забиваются молотком в случае производства работ по кирпичным стенам. Если же стена бетонная, то применяется монтажный пистолет либо предварительное засверливание.

    При наличии сквозных трещин при необходимости их анкеруют анкерными болтами путем засверливания их на нужную глубину — делается это для того, чтобы избежать дальнейшего увеличения трещины. Кроме того, в обязательном порядке трещина заполняется специальным ремонтным раствором по всей своей глубине, с предварительной зачисткой и удалением отваливающихся кусков.

    Заказ и раскрой металлопрофиля. Подготовительные работы

    Перед началом строительных работ обязательно нужно произвести расчет материала. При заказе металлопрофиля на любом более-менее серьезном предприятии можно заказать его раскрой — то есть материал будет порезан гильотиной на производстве, что минимизирует использование отрезных дисков непосредственно на месте производства работ. Дело в том, что если пилить профлист болгаркой, то происходит нарушение его защитных свойств (из-за того, что металл перекаливается) на месте реза — это место придется потом дополнительно подкрашивать краской.

    Перед производством работ по монтажу вентилируемого фасада необходимо произвести разметку. Разметка может быть произведена как сверху-вниз, так и снизу-вверх. Главное, рассчитать нижнюю юбку вентфасада таким образом, чтобы оставалась щель от отмостки или нулевого уровня не менее 5 см — для забора воздуха.

    Засыпать землей или заливать бетоном нижнюю юбку нельзя, иначе вентилируемый фасад не будет работать ввиду отсутствия забора воздуха.

    Идеально — если разметка будет произведена при помощи лазерного уровня или обычного оптического нивелира.

    После того как разметка произведена, начинаем монтаж пароизоляции, например, применяя полимерную пленку «Изоспан В». Эта пленка служит для защиты элементов конструкции здания. «Изоспан В» имеет двухслойную структуру — одна сторона шероховатая, другая с гладкой поверхностью. Гладкая сторона строительного материала пропускает конденсат, а шероховатая удерживает его на своей поверхности для его испарения. Подробная инструкция по монтажу строительного материала находиться на его упаковке или же в бумажном виде вложена внутрь.

    Монтаж паро- и теплоизоляции. Особенности

    «Изоспан В» монтируется сверху-вниз, вертикально. Так как он является рулонным материалом, монтаж производить достаточно просто. Листы рулона должны ложиться внахлест, с заходом друг на друга примерно на 5 см, с последующим креплением друг к другу.

    Для скрепления полос материала можно применять обычный степлер или монтажную клеящую ленту. Делается это для того, чтобы «Изоспан В» покрывал стену единым ковром и служил также ветровой защитой. Непосредственно к стене пленка прикрепляется при помощи пластиковых дюбель-гвоздей или несущим кронштейном для монтажа подсистемы.

    Несущий кронштейн для монтажа подвесной системы — это Г-образный профиль с различным размером полок, на которых находятся ребра жесткости.

    Он крепится к стене при помощи анкерного дюбеля, строго горизонтально. Соблюдение правил монтажа кронштейна гарантирует равномерное распределение нагрузки по всей площади подвесной системы, на которую будет смонтирован вентилируемый фасад.

    Шаг установки анкерного кронштейна рассчитывается в зависимости от площади здания и несущей нагрузки. Обычно дилеры метизных компаний обладают всей необходимой информацией, но если имеется проект, то шаг установки кронштейнов указывается в обязательном порядке.

    По окончании работ по установке кронштейнов производится монтаж минеральных плит. Минплита служит тепло- и звукоизоляцией здания. Монтаж производится следующим образом — минеральная плита предварительно протыкается несущим кронштейном, таким образом повисая на нем строго горизонтально — впритык лист к листу.

    Если шага кронштейна не хватает для закрепления на нем плит, то производится крепление пластиковыми дюбель-гвоздями. Важно обратить внимание на тот факт, что подобное крепление является предварительным (для ускорения производства работ). Основное крепление к стене производится пластиковыми дюбель-гвоздями из расчета 3–5 штук на м2 площади.

    При монтаже минеральных плит не допускаются их замятие и щели шириной более 3–5 мм. Если проектом предусмотрено два слоя минеральных плит, то каждый слой закрепляется дюбель-гвоздями отдельно. При двухслойном монтаже минеральные плиты следует располагать таким образом, чтобы швы первого слоя перекрывала минеральная плита второго слоя.

    После завершения работ по устройству утепления здания монтируется второй слой полимерной пленки — это гидроизоляция. Для этой цели можно применить «Изоспан А». Благодаря уникальной двухслойной структуре эта пленка не только защищает утеплитель от внешней влаги, но и выводит конденсат из намокшего материала. Монтаж «Изоспана А» осуществляется по той же технологии, которая описана ранее при монтаже «Изоспана В».

    Описание технологии монтажа вентилируемого фасада

    Закончив работы по утеплению здания и его паро- и гидроизоляции, приступаем к монтажу подвесной системы, на которой будет крепиться металлопрофиль.

    В первую очередь выверяются несущие кронштейны — важно, чтобы они находились в одной плоскости по всей площади стены. Обычно для этой цели используют капроновую нить или толстую леску, которую закрепляют по углам стен на заранее вымеренных кронштейнах. Выступающие за плоскость полки отпиливают болгаркой.

    Далее приступают к монтажу Г-образных направляющих (они могут располагаться как вертикально, так и горизонтально). Г-образные направляющие выполняются из оцинкованного металла, который может быть дополнительно окрашен для защиты.

    Направляющие вставляются в специальные пазы, которые имеются на полках несущих кронштейнов. Закрепление направляющих к кронштейнам производится при помощи заклепок или саморезов металл-металл. На местах стыковок направляющих необходимо оставлять температурный шов 10 мм, то есть направляющие не должны вплотную прилегать друг к другу.

    После монтажа направляющих приступают к монтажу профильных листов. Листы крепятся к подсистеме саморезами металл-металл. Саморезы выбираются со шляпкой в цвет фасада и должны иметь шайбу с прокладкой, которая не допустит проникновение влаги внутрь.

    После завершения работы по устройству вентилируемого фасада при необходимости устанавливаются откосы на окна с наружной стороны здания.

    Обслуживание вентилируемого фасада, выполненного из металлопрофиля, минимально:

  • Благодаря антистатическому полимерному покрытию, на него практически не оседает пыль.
  • При замятии листов они очень просто заменяются.
  • Царапины можно закрасить подходящей по цвету краской.
  • Евгений Хрусталев, рмнт.ру

    10.06.14

    Профнастил от производителя в Тюмени: компания Профпанель Тюмень

    Думаем, вы нашли, что искали – у нас можно купить профнастил, сэндвич-панели, металлочерепицу и другие стройматериалы по низким ценам, с гарантией 1 год и доставкой за 1–3 дня. Выбирайте товары в каталоге или позвоните по тел. +7 (3452) 60-55-05 – сориентируем вас по стоимости выполнения заказа и подготовим индивидуальное коммерческое предложение.

    Рассчитаем точную цену профнастила и услуг за 15 минут:

    Любые размеры и оттенки

    Купите профнастил из каталога или оставьте заявку на изготовление по индивидуальному заказу: сделаем за 1–3 дня. Справимся с самой нестандартной задачей: в наличии все необходимое производственное оборудование и материалы 369 оттенков

    Гарантия качества 1 год

    Выбирайте надежность: выпускаем профнастил строго по требованиям ГОСТ и даем гарантию. Материал можно использовать даже для облицовки детских садов и школ – он негорючей и нетоксичный, максимально легкий по весу и служит до 70 лет

    Доставка в удобное время

    Назовите свой адрес и дату – привезем заказ точно в срок, перед выездом водитель позвонит вам. Доставляем профнастил в Тюмени собственным транспортом: в будни дни с 08:30 до 20:00, в субботу – с 10:00 до 14:00. Возможен самовывоз со склада>>

    Монтаж и строительство

    Доверьте работу профессионалам: выполним ее качественно и быстро – например, облицуем двухэтажное здание площадью 600 м ² всего за 14 дней. В нашей команде 8 специалистов с опытом от 5 лет: смотрите фотографии реализованных проектов

    Будьте уверены в качестве: наш профнастил сертифицирован

    Позвоните нам по тел. +7 (3452) 60-55-05, если будут претензии к качеству – по гарантии обменяем профнастил на новый или вернем вам деньги. Мы не сомневаемся в качестве своей продукции: обязательно визуально осматриваем ее перед отправкой клиентам.

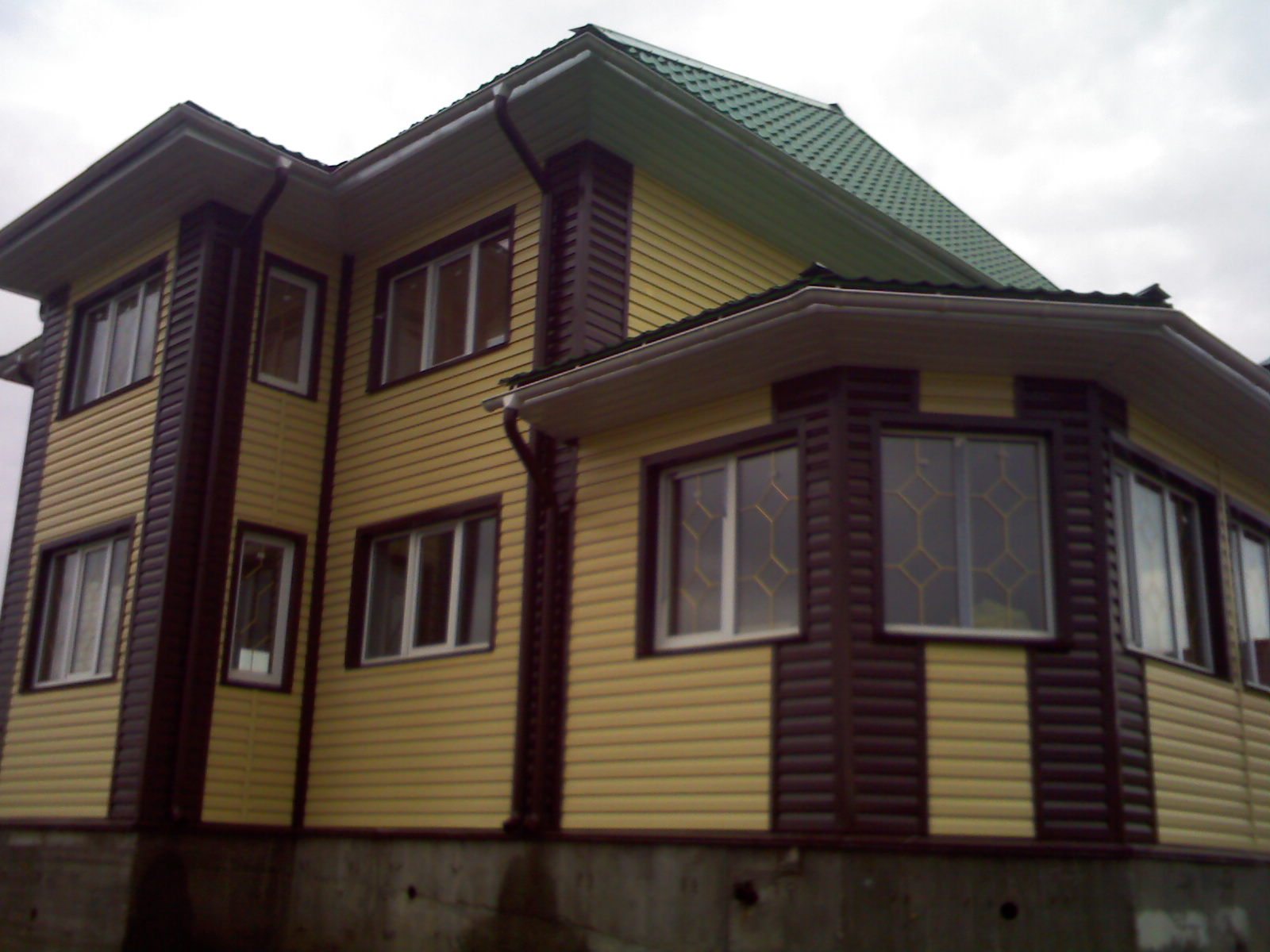

    Металлочерепица профнастил сайдинг водосток в городе Александрове

    В наличии более
    1 000 наименований
    материалов

    Многоуровневая система
    управления качества

    Доставка и разгрузка материалов
    в течение 2 часов

    Оставшиеся излишки
    верните в течение
    30 дней!

    Работаем только с надежными компаниями

    Уважаемые покупатели! Вы можете приобрести  металлочерепицу, профнастил, сайдинг, водосток, гидроизоляцию, пароизоляцию, утеплитель, снегозадержатели в городе Александрове  и всё необходимое для кровли и фасада, в наличии и под заказ.

       ООО «МЕТАЛЛ СЕРВИС» была основана в 2003г  в г. Александрове и является крупной и успешно развивающейся компанией в нашем регионе.
       За долгое время работы мы наработали богатый опыт, которым рады поделиться с нашими клиентами, создали сплочённый коллектив профессиональных менеджеров-консультантов, способных предоставить полную информацию о современных кровельных и фасадных материалах, монтаже, замере и расчёте необходимых материалов.
          Качественный замер и  монтаж, выполнят квалифицированные специалисты монтажники, имеющими большой опыт работ на сложных производственных объектах и в частном строительстве.
           Доставка материалов на объект тоже является составляющей нашей работы.Опытные водители во время доставят и разгрузят манипулятором ваш заказ на объект.
           Все эти составляющие помогли нам  достигнуть  весомых показателей по объёму продаж и зарекомендовали себя исключительно с лучшей  стороны. Поэтому, сотрудничая с крупнейшими  производителями кровельных, фасадных, изоляционных материалов, водосточной системы, мансардных окон на прямую заслужили особые условия, которые позволяют гибко работать в ценовом диапазоне, предложить каждому клиенту лучшую цену, работать с крупными заказчиками используя гибкую систему скидок, гарантируя высокое качество предлагаемых материалов и выполненных работ.

    Фасад гаража нестандартных цветов на перфорированных панелях соответствует нормам и представляет собой «образ движения»

    BOSSIER CITY, La. 9 июня 2015 г. - Все, что стоит сделать, стоит того, чтобы делать правильно. Пятиэтажный гараж на 112 East 5th Street в Остине, штат Техас, был обработан нестандартными цветами на перфорированных фасадных панелях от McElroy Metal. При установке потребовалась небольшая дополнительная осторожность, чтобы цветовой узор был правильным.

    «Каждое новое здание в Остине должно отражать архитектурные особенности, и это однозначно так, - говорит Дэйв Стоун, президент компании Engineered Metals Company из Fair Oaks, штат Техас. Компания EMCO была на месте в течение 60 дней, чтобы завершить установку панелей McElroy Metal.

    Алюминиевая катушка (толщиной 0,0400 дюйма) была покрыта Precoat Metals в пользовательских цветах Valspar и отправлена ​​в перфоратор. Согласно спецификациям, перфорация панелей должна составлять 60 процентов. После штамповки рулон был повторно сматан и отправлен в McElroy Metal, где он был сформирован в профиль компании Multi-Cor. Многие стандартные профили панелей McElroy Metal можно перфорировать для использования в качестве фасада экрана.

    «Это открытый гараж, но нам все еще требовались панели с перфорацией, чтобы соответствовать нормам», - говорит Стефани Гуарилья, старший научный сотрудник Sixthriver Architects в Остине. «Это большое и высокое здание, поэтому перфорация отличается от сплошного фасада».

    Компания Guariglia разработала особый узор для панелей. «Четыре цвета были выбраны из цветов краски Sherwin-Williams», - говорит она. «Зеленый цвет ассоциируется с экологически чистыми цветами, и он придает зданию ощущение энергии и немного выделяется.Другие цвета варьировались от серого до черного, поэтому мы создали узор, который обеспечивал вид движения, в отличие от плоской шахматной доски. У нас определенно был определенный образец того, где будет находиться каждый цвет ».

    Зеленый цвет для неперфорированных панелей, предназначенных для блокировки света фар внутри гаража, называется Lounge Green; остальные цвета, применяемые к перфорированным панелям Multi-Cor, - это «Программное обеспечение», «Киберпространство» и «Интернет».

    Объект служит гаражом для предприятий, расположенных по адресу 501 Congress.Самым крупным пользователем является Dropbox, компания, предоставляющая услуги хостинга файлов для резервного копирования или передачи фотографий и видео.

    Стоун сказал, что его команда была очень осторожна, чтобы установить рисунок панели в соответствии со спецификациями. Компания EMCO построила каркас для поддержки панелей и установила панели. К тому времени, когда командам EMCO разрешили работать в гараже, проект немного отставал.

    «Когда мы начали работать, примыкающее офисное здание (на 501 Конгрессе) было уже занято», - говорит Стоун.«И они хотели, чтобы это было сделано до празднования South by Southwest в Остине, которое захватит весь центр города. Мы смогли сделать это вовремя ».

    Конференции и фестивали

    South by Southwest предлагают «уникальное сочетание независимых фильмов и новейших технологий». Десятидневное мероприятие началось через несколько дней после завершения установки.

    «McElroy Metal действительно активизировала этот проект, и я думаю, что все довольны тем, как он выглядит», - говорит Стоун.

    С 1963 года McElroy Metal обслуживает строительную промышленность, предлагая качественную продукцию и отличное обслуживание клиентов.Штаб-квартира семейного производителя компонентов находится в Боссье-Сити, штат Луизиана, и имеет 13 производственных предприятий по всей территории Соединенных Штатов. Качество, сервис и производительность были краеугольным камнем философии бизнеса McElroy Metal и на протяжении многих лет способствовали успеху компании. Как предпочтительный поставщик услуг, эти ценности будут по-прежнему лежать в основе модели McElroy Metal наряду с сильной ориентацией на клиента.

    Металлический фасад | Parametric House

    Студенты ETH Zurich впервые применили метод отливки сложных одноразовых архитектурных конструкций из металла в форме, напечатанной на 3D-принтере.Deep Facade, алюминиевая конструкция высотой шесть метров с металлическими лентами, обернутыми органическими петлями, напоминающими складки коры головного мозга, - это первый металлический фасад, отлитый в форме, напечатанной на 3D-принтере.

    Фасад был создан студентами курса Digital Fabrication в сотрудничестве со старшим исследователем ETH Zurich Манией Агаи Мейбоди, чье исследование посвящено изучению того, как можно использовать 3D-печать для создания металлических строительных элементов на заказ.

    Deep Facade является продолжением другой инновационной работы, созданной студентами прошлого года - Digital Metal Pavilion, который, по словам Агаэи Мейбоди, был первым металлическим архитектурным сооружением любого типа, в котором использовалась 3D-печатная форма.Использование 3D-печати таким образом важно, поскольку она обеспечивает более быстрый и экономичный способ изготовления сложных форм для нестандартной архитектуры.

    Хотя металл можно напечатать на 3D-принтере напрямую, это полезно только в некоторых случаях. В противном случае, по словам Агаэи Мейбоди, этот процесс может быть дорогостоящим и применим только к ограниченному диапазону пригодных для печати металлов с ограниченными свойствами материала. Группа Digital Building Technologies вместо этого печатает на 3D-принтере формы из песка и литого расплавленного металла традиционным способом.

    Глубокий фасад состоит из 26 сочлененных панелей, объединенных в структуру шести метров в высоту и четырех метров в ширину. Его орнаментальный дизайн создается с помощью алгоритма дифференцированного роста, что означает, что он имитирует развитие определенных живых организмов.

    Дизайн призван подчеркнуть «текучесть и прочность» металла - некоторые секции не могли быть обработаны другими традиционными материалами, такими как песчаник или бетон, поскольку они были бы слишком хрупкими.

    Двухслойные фасады | Металлическая архитектура

    Автор Марк Робинс Старший редактор Опубликовано: 5 октября, 2017

    Двухслойный фасад - один из лучших вариантов для управления взаимодействием внешнего и внутреннего пространства здания. Эта ограждающая конструкция здания состоит из двух слоев стекла с изоляционным пространством между ними. Второй стеклянный фасад, установленный на внешней стороне тепловой перегородки здания, может эффективно контролировать поступление солнечной энергии в здание. Воздух течет в промежуточной полости, при этом вентиляция может быть естественной, вентиляторной или механической.

    Фасады с двойной обшивкой чаще встречаются в элитной архитектуре Европейского и Тихоокеанского регионов, но все больше получают признание в Соединенных Штатах. Одна из причин заключается в том, что фасады с двойной обшивкой рекламируются как мощная стратегия зеленого строительства; их тепловые характеристики могут снизить затраты на отопление, охлаждение и вентиляцию здания. Внутренний фасад может защитить даже от осадков, ветра и пыли.Ниже приведены некоторые из других их преимуществ и соображений.

    ПРЕИМУЩЕСТВА ДЛЯ ДВОЙНОЙ КОЖИ

    «Двухслойные фасады сложны, их использование и функции влияют на различные параметры [такие как] отопление, охлаждение, акустику, защиту от солнца, дневной свет и т. Д.», - говорит Вайдас Казлаускас, технический директор STATICUS. Вильнюс, Литва. «Дизайн системы важен для производительности здания. Двухслойные фасады при правильном проектировании могут обеспечить как улучшенный микроклимат в помещении, так и снизить потребление энергии.Двухслойные фасады достаточно гибки, чтобы соответствовать климатическим изменениям для большинства типов зданий ».

    Важным атрибутом фасада с двойной обшивкой, который, по словам Аллой Кемп, старшего инженера по проектированию фасадов в чикагском офисе Торнтона Томасетти, отвечает за большую часть его применения, является активная система затемнения. «Активная система затенения будет изменять свои характеристики в зависимости от внешних условий (положение солнца, солнечное излучение, ветер и т. Д.), Но, если она не защищена вторым слоем стекла, может пострадать от воздействия элементов, что приведет к преждевременному выходу из строя. ," она сказала.«Используя двойной слой стекла с активной системой затемнения внутри, само стекло может быть относительно прозрачным даже в жарком климате по сравнению со стандартным откликом очень темного или отражающего стекла для достижения тех же солнечных целей».

    Кемп утверждает, что при правильном проектировании двухслойный фасад может отражать до 88 процентов чрезмерной солнечной энергии в жарком климате, сохраняя при этом вид через фасад. «Динамические системы, которые адаптируются к сезону, времени суток или внешним погодным условиям, будут иметь более высокую экономию энергии, чем статические (неподвижные) системы», - добавляет она.«Большинство статических систем отдают предпочтение одному сезону над другим. Например, если она разработана для летних условий, статическая система может привести к тому, что пространство будет темнее, чем хотелось бы зимой ».

    Добавление внешней оболочки в сочетании с пространством полости увеличивает внешнее сопротивление теплопередаче. Пространство полости действует как буферная зона, которая теплее, чем снаружи, тем самым снижая скорость теплопередачи на внешнем стекле. «Основным преимуществом двустенных фасадов в более холодном климате является их способность использовать солнечное тепло», - говорит Джеффри Ваглио, доктор философии.D., PE, AIA, вице-президент Advanced Technology Studio корпорации Enclos Corp., Лос-Анджелес. «Воздух, находящийся между двумя стеклянными панелями внутри воздушной полости, действует как тепловой буфер. Этот буферный фасад изолирует внутреннюю часть здания от потери тепла и значительно улучшает коэффициент теплопроводности здания. Меньшие тепловые потери означают меньший профиль потребления тепла. Использование низкоэмиссионного стекла в двустенных фасадах позволяет солнечному теплу и дневному свету проникать внутрь, одновременно предотвращая потерю тепла из помещения.”

    Звукоизоляция - еще одно преимущество двустенного фасада. По словам Мика Паттерсона, директора по стратегическому развитию Virtual Construction Lab, Нью-Йорк, подразделения Schüco USA, Ньюингтон, Коннектикут, и посла инноваций и сотрудничества в Façade Tectonics Institute, Лос-Анджелес, снижение передачи звука внутри помещения. , в целом, это самая сильная сторона двустенных фасадов. Поскольку они могут подавлять внешний звук, их часто устанавливают в зданиях рядом с шумными улицами.В зависимости от конфигурации с двойной обшивкой может быть предотвращена даже передача звука из комнаты в комнату.

    Вальо считает, что использование двустенных фасадов в проектах модернизации является эффективной и экономичной альтернативой новому строительству. Этот подход имеет множество преимуществ, включая сохранение существующего фонда зданий, эстетическое обновление (модернизацию) и восприятие экологически рациональной инициативы. Он считает, что двухслойный фасад является разумным, учитывая альтернативу демонтажу и новому строительству, что может повлечь за собой значительные потери в эксплуатации и / или значительное временное смещение функций здания.Здания, которые соответствуют профилю для модернизации фасада, обычно представляют собой конструкции, которые остаются во владении одной организации в течение длительного периода времени, например, правительственные, институциональные или исторические достопримечательности.

    Летом снижение энергопотребления может быть достигнуто за счет ночного охлаждения здания. Этот процесс вентиляции здания и предварительного охлаждения на следующий рабочий день снижает температуру в помещении ранним утром. Вторая оболочка обеспечивает ночную вентиляцию фасадных систем с двойной обшивкой, сохраняя при этом уровень безопасности внешней обшивки.

    ПОДКЛЮЧЕНИЕ КОЖИ К МЕТАЛЛУ

    Двухслойные фасады могут состоять из любого количества систем обрамления, а в сочетании с дополнительным слоем - из множества различных комбинаций. Паттерсон говорит, что фасады с двойной обшивкой изготавливаются индивидуально для каждого проекта, и что металлические здания не создают никаких препятствий для их применения. Внутренний слой двустенного фасада обычно имеет стеклопакет (IGU), застекленный в алюминиевой раме. Учитывая добавленный слой и глубину полости, внешний слой будет пытаться максимизировать прозрачность.

    «Если внутренний слой представляет собой стеклопакет, а внешняя часть - это часто ламинат, это размещение зависит от климата и программы и может быть изменено в определенных условиях, а внешняя оболочка стремится минимизировать структурное присутствие каркаса», - говорит Вальо. «Можно использовать минимальные профили. Все чаще, особенно в многоэтажных двустенных фасадах, все чаще появляются системы структурного стекла с высокой видимостью, которые могут включать, но не ограничиваются ими, кабельные стойки, кабельные сети, точечно фиксируемые (стеклянные болты), точечные зажимы (патч-панели) ) и безрамные детали.”

    «Взаимосвязь и соединение фасадов с двойной обшивкой и металлическими компонентами здания не отличается от соединения с одинарной обшивкой», - говорит Клаудиа Фарабеголи, директор лондонского офиса Thornton Tomasetti. «Рамы обычно изготавливаются из алюминия для упрощения производства, хотя в некоторых случаях используется древесина. Затеняющие элементы внутри полости также могут быть металлическими, опять же, как правило, алюминиевыми из-за их легкости, устойчивости к коррозии и способности перфорироваться, раскатываться или отделываться множеством способов.”

    По словам Фарабеголи, основное различие между однослойным и двустенным фасадом заключается в том, что в полости двойной стены могут возникать временные нагрузки от обслуживающего персонала, что требует более прочной конструкции и соединений с главным зданием. «Кроме того, определение подходящей ветровой нагрузки для использования менее просто при использовании фасада с двумя стенками, поскольку внутреннее давление внутри полости может по-разному влиять на нагрузку, испытываемую внутренней и внешней обшивкой», - говорит она.«Структурный дизайн двустенного фасада должен учитывать эти дополнительные сложности».

    РЕШЕНИЯ ДЛЯ ДВОЙНОЙ КОЖИ

    Полностью интегрированные двухслойные фасадные системы сложны и, опять же, сложны. Они могут быть отличным решением для проекта, но не для каждого проекта. Паттерсон подчеркивает, что, несмотря на их многочисленные преимущества, они дороги как с экономической, так и с материальной точки зрения и значительно увеличивают первоначальный дизайн и доставку, а также усложняют эксплуатацию в течение всего срока службы здания.

    В процессе проектирования необходимо изучить множество вопросов, чтобы обеспечить полное понимание характеристик этой технологии. Чтобы гарантировать успех, их разработка и реализация требуют предусмотрительности и тщательного планирования. «Перед тем, как приступить к их проектированию, очень важно понять их характеристики, изучив физику внутри полости», - говорит Казлаускас. «На самом деле двухслойные фасады - это системы, которые сильно зависят от внешних условий, таких как солнечное излучение и температура наружного воздуха.”

    Паттерсон утверждает, что многие фасады с двойной обшивкой по сути являются «зеленой стиркой», плохо спроектированы и неэффективны. «Многие испытывали проблемы с перегревом, который может увеличить нагрузку на охлаждение здания», - добавляет он. «Они также значительно увеличивают накопленную энергетическую задолженность здания. Чтобы погасить этот долг, легко могут потребоваться десятилетия оперативной экономии энергии. Расчетный срок службы здания и фасадной системы имеет решающее значение для жизненного цикла. Если экологическое строительство и соображения устойчивости являются целями проекта, тогда комплексная оценка жизненного цикла должна проводиться параллельно с ранней разработкой проекта.Он также предлагает, чтобы программа двустенного фасада включала процесс ввода в эксплуатацию:

    • Обеспечить соответствующий дизайн, изготовление и установку

    • Обеспечьте подтверждение того, что установленные работы работают должным образом.

    • Включать периодическую оценку после занятия для подтверждения текущих эксплуатационных показателей

    Интеллектуальные решения при проектировании фасадов с двумя стенками могут быть реализованы посредством моделирования и моделирования на протяжении всего процесса проектирования. Однако, как и многие здания с однослойными фасадами, Вальо предупреждает, что двустенные фасады также подвержены завышенной оценке энергетических характеристик.«Хотя моделирование энергопотребления является ценным инструментом в разработке подхода, эти системы необходимо проверять, контролировать и использовать для информирования следующего поколения фасадных систем с двойными стенками», - говорит он. «Этот процесс включает в себя тщательные работы по вводу в эксплуатацию, мониторинг и оценку после ввода в эксплуатацию, а также распространение результатов среди архитектурного / инженерного / строительного сообщества (AEC), чтобы процессы моделирования энергии и оценки жизненного цикла были информированы через цикл обратной связи. Затем энергетические модели могут быть откалиброваны на основе реальных характеристик, а методы проектирования и строительства могут быть изменены для устранения выявленных недостатков.”

    Кемп говорит, что анализ характеристик двустенного фасада может также вызвать некоторые логистические проблемы в зависимости от местоположения. «Строительные нормы США могут не предусматривать использование двойных обшивок, и от инженера может потребоваться рассмотреть каждый слой фасада как структурно выполненный отдельно, что является консервативным», - говорит она. «Европейские нормы и правила предоставляют коэффициенты распределения нагрузки между слоями в зависимости от вентиляции и относительной жесткости каждого слоя». В идеале, исследование в аэродинамической трубе с учетом конфигурации фасада могло бы помочь.

    После недавних трагических событий в Лондоне и на Ближнем Востоке, когда огонь распространился по фасадам зданий, особое внимание следует обратить на противопожарные отсеки двустенного фасада. «В зависимости от того, вентилируется или закрывается двойная оболочка, а также от внутреннего давления в здании, двойная оболочка может увеличить вероятность распространения огня в полости», - предупреждает Фарабеголи. «Данные испытаний ограничены, чтобы дать рекомендации, поэтому команде разработчиков следует привлечь соответствующих консультантов, чтобы полностью изучить этот вопрос.

    Система вентилируемого фасада TL | Три L Технологии

    TL

    ОБЗОР

    Система

    TL лучше всего служит своей цели при использовании облицовочных материалов из ламината высокого давления или цементных плит, поскольку горячеоцинкованная сталь не вызывает значительного теплового расширения или деформации.

    Каркасные подконструкции TL изготовлены из оцинкованной или нержавеющей стали с отдельными компонентами системы, такими как основные и монтажные крепления, изготовленные из горячеоцинкованной или нержавеющей стали.

    TL-системы состоят из:

    ГОРИЗОНТАЛЬНЫХ СИСТЕМ

    Используемая система зависит от типа облицовки, а также от конструктивных особенностей. Горизонтальные системы очень часто используются на балочно-колонных конструкциях. Возможно использование горизонтальных систем TL с облегченными элементами облицовки, например. гофрированное железо, трапециевидный лист и т. д.

    Для более тяжелых типов облицовки рекомендуется применять усиление кронштейнов (Рисунок 3).

    ВЕРТИКАЛЬНЫЕ СИСТЕМЫ

    Вертикальные системы часто используются на кирпичной или бетонной кладке.В вертикальных системах длина профилей обычно зависит от высоты этажа. С системой TL профили TL (рис. 4) могут поставляться нестандартной длины в соответствии с заказом, но максимальная длина ограничена 4100 мм.

    ПРИНЦИП КОНСТРУКЦИИ ФИКСИРОВАННЫХ И ГИБКИХ ТОЧЕК

    Существенный принцип конструкции систем TL - учитывать тепловое расширение и сжатие, которые системы TL допускают с помощью кронштейнов с фиксированной точкой (FixP) и гибкой точки (FlexP). (Фигура 2).

    В фиксированной точке кронштейны и профили соединяются с помощью круглых отверстий в кронштейне. Фиксированная точка воспринимает как вертикальные весовые нагрузки, так и горизонтальные ветровые нагрузки. Когда гибкие точечные профили соединяются с удлиненными отверстиями в кронштейнах, основная функция гибких точечных кронштейнов в вертикальных системах заключается в поглощении теплового расширения и горизонтальных ветровых нагрузок. Каждый профиль соединяется по крайней мере с помощью одной фиксированной точки и нескольких гибких точечных скоб.

    ИСПОЛЬЗОВАНИЕ ИЗОЛЯТОРОВ

    Во избежание образования мостиков холода между кронштейном и внешней стеной встроен термоизолятор.Этот изолятор обеспечивает тепловое разделение между конструкцией фасада и внешней стеной.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Кронштейны TL изготавливаются из оцинкованной стали DX 51 Z275 или нержавеющей стали AISI 304. В зависимости от статических расчетов для изготовления кронштейнов может использоваться металлический лист толщиной 1,5 - 3,0 мм. Кронштейны TL имеют стандартные размеры 60 - 300 мм с шагом 20 мм. Кронштейны TL доступны в двух вариантах ширины: 140 мм и 70 мм. В собранном виде большие кронштейны TL 140 мм можно использовать как в фиксированной, так и в гибкой позиции, что снижает риск ошибок при установке.Кронштейны TL 70 мм обычно используются для гибкого позиционирования точек.

    TL ФУНКЦИИ УМЕНЬШАЮТ ВРЕМЯ УСТАНОВКИ

    Готовые удлиненные отверстия, используемые для крепления кронштейна TL к внешней стене, упрощают процедуру регулировки.

    Также предварительно изготовлены круглые и удлиненные отверстия, используемые для крепления профилей TL к кронштейнам.

    Особенно полезен для установки профилей встроенный фиксирующий зажим для каждого кронштейна TL, который позволяет регулировать выравнивание профиля на каждом кронштейне TL.

    Эти характеристики продукта гарантировать, что время установки для субструктуры значительно снижается. Таким образом снижаются затраты на весь фасад.

    TL СТАНДАРТНЫЕ ПРОФИЛИ

    T- и L-профили изготавливаются из оцинкованной стали DX 51 Z275 или нержавеющей стали AISI 304. В зависимости от статических расчетов для изготовления может использоваться металлический лист толщиной 0,8–1,5 мм. Фронтальная поверхность или весь профиль могут быть окрашены порошковой краской в ​​любой цвет из цветовой палитры RAL.
