Фасадные кассеты | ИНСИ

Фасадные кассеты предназначены для отделки фасадов административных, общественных, промышленных и торговых объектов. Они придают фасадам современный вид, делают здания более выразительными. Доступные по цене, металлические фасадные кассеты от производителя идеально подходят для облицовки вентилируемого фасада высшего класса.

Компания "ИНСИ" выпускает металлические кассеты для фасада двух типов – КФ-1, КФ-2, КФ-3 – из металла толщиной 0,7, 1,0 и 1,2 мм. При изготовлении металлических фасадных кассет "ИНСИ" используется современное автоматическое оборудование, что позволяет добиться абсолютной точности размеров.

Широчайшая цветовая гамма кассет с полимерным покрытием и полный набор доборных элементов позволяет реализовать любые дизайнерские решения и придать зданию завершенный внешний вид.

Отзывы о кассетах для фасада

Видео фасадных кассет: инструкция по монтажу

Дополнительные услуги

Вы можете воспользоваться следующими дополнительными услугами:

  • замер, расчет и производство;
  • монтаж и шеф-монтаж;
  • услуги по составлению нескольких вариантов цветового решения кассет для облицовки фасада;
  • услуги по составлению монтажных схем и раскладок;
  • услуги по разработке рабочей документации на фасад;
  • услуга по окрашиванию металла – окрашивание рулонного металла и металлических материалов (алюминий, оцинкованная сталь). Услуги индивидуальной окраски металла на линии порошковой окраски. Благодаря применяемому способу окрашивания, покрытие получается более устойчивым к сколам, царапинам, так же не выцветает под солнцем. Толщина покрытия – 60-80мкм, гарантия на покрытие – 2 года.
  • организация отправки и доставки фасадных кассет – наша служба логистики поможет осуществить доставку до необходимого населённого пункта.

Воспользуйтесь калькулятором для приблизительного расчета стоимости фасадных кассет онлайн.

Купить фасадные кассеты от производителя и оплатить товар можно любым удобным для вас способом.

Остались вопросы? Проконсультироваться со специалистами Вы можете по телефону 8 800 100 20 11 или воспользовавшись формой обратной связи.

Новости по теме фасадные кассеты

  • 12.02.2019
    Современный фасад от ИНСИ для жилого комплекса в городе Костанай

    В Костанае завершено строительство жилого комплекса с использованием строительных материалов заводов «ИНСИ», состоящего из семи девятиэтажных домов.

    Далее >>
  • 06.03.2018
    В ИНСИ весна, цены тают!

    С 5 марта 2018 года в «ИНСИ» новые условия покупки фасадных и кровельных материалов по выгодным ценам. Теперь во всех фирменных точках продаж купить кассеты фасадные КФ1, КФ2, КФ3, КФ4, а также ГПС профили для фасадной подсистемы можно по новым ценам.

    Далее >>

Вентилируемые фасадные системы кассетного типа

С 2009 года компания Армакс приступила к поставке на строительный рынок вентилируемых декоративных фасадных систем “Армакс-Концертто” и декоративных акустических фасадных панелей для внутреннего оформления на основе профилированных металлических листов с полимерным покрытием.

Применение фасадных кассет и панелей

  1. Архитектурное оформление вновь проектируемых зданий и сооружений административного, торгового и торгово-развлекательного назначения, спортивных сооружений, автосалонов, станций технического обслуживания (СТО), автомоек и автозаправочных станций (АЗС) в сегменте быстровозводимых зданий из сэндвич-панелей или на основе иных несущих конструкций
  2. Реконструкция уже построенных зданий и сооружений (на основе кирпичной кладки, бетонных и пенобетонных плит и др.
    несущих конструкций) на этапе утепления внешнего фасада и архитектурного оформления
  3. Архитектурное оформление внутреннего интерьера зданий с стиле “Нi-tech” на основе сплошных или перфорированных акустических панелей

Угловые вентилируемые фасадные панели

Для декоративного оформления реконструируемого или вновь строящегося здания разработаны угловые вентилируемые фасадные кассеты, соответствующие видам, профилям и размерам плоских фасадных систем.

Упаковка

Фасадные и угловые панели поставляются с нанесенной защитной пленкой.

Материал фасадных кассет

  • Горячеоцинкованный тонколистовой прокат с полимерным покрытием толщиной 0,7-1,0мм
  • Полимерное покрытие лицевой стороны PVDF толщиной 35 мкм.
  • Полимерное покрытие внутренней стороны PURAL толщиной 50мкм
  • Срок гарантии на полимерные покрытия 15 лет
  • Внешняя поверхность кассетного профиля покрыта полимерной защитной пленкой, снимаемой после монтажа.

Крепление фасадных касет

В компании Армакс разработаны типовые узлы и элементы крепления декоративных фасадных кассет “Армакс-Концертто” для различных типов несущих поверхностей.

Компания “Армакс” является официальным дилером фасадных систем тогровой марки MTH Concertto, Финляндия. Для просмотра Сертификата нажмите на его изображение.

«Армакс-Концертто» — современный и эффективный облицовочный материал, обладающий такими преимуществами, как:

  • «Армакс-Концертто» примененяется как для внешних, так и внутренних работ
  • Улучшение теплоизоляционных характеристик основного фасада
  • Фасад «Армакс-Концертто» выполнен в стиле Hi-tech
  • Эстетический внешний вид конструкции (скрывает неровность и кривизну несущих фасадов)
  • Возможность использования широкого спектра цветовых решений в соответствии со шкалой RAL или RR
  • Возможность изготовления профильного рисунка кассет от 0,4 до 1,2 м.
  • Материал фасадных кассет — горячеоцинкованный металл с полимерным покрытием толщиной 0,7-1,0 мм. со сроком гарантии на полимерное покрытие 15 лет
  • Низкий вес кассет (от 5,5 до 8 кг/кв.м.)
  • Возможность изготовления кассетного профиля с перфорированной поверхностью
  • Коррозионная защита основы металла, выполненная методом горячего цинкования с количеством цинка не менее 275 г/кв.м.
  • Высокая коррозионная стойкость поверхности металла за счет использования на внешней поверхности полимерного покрытия типа PVDF и полимерного покрытия на внутренней стороне типа Pural
  • Возможность строительства в любое время года
  • Высокая скорость монтажа (до 500 кв.м. в смену)
  • Возможность установки фасадных кассет с предварительным утеплением фасадов теплоизолирующими материалами (минеральная вата)
  • Изготовление несущего подкаркаса фасадных кассет из оцинкованной стали, стали с полимерным покрытием или нержавеющей стали
  • Длительный срок эксплуатации фасада (более 25 лет)
  • Специально разработанные типовые узлы и элементы крепления декоративных фасадных кассет «Армакс-Концертто» для различных типов несущих поверхностей.

Вентилируемая система фасадной декоративной штукатурки

сфера применения и особенности облицовки

Каждый элемент этой фасадной облицовки представляет собой загнутую по бокам завершенную металлическую конструкцию. Они изготавливаются на автоматической линии, процесс представляет собой вырубку из листовой стали с полимерным покрытием и последующую штамповку металла. Самые популярные - прямоугольные и квадратные кассеты, однако их форма может быть любой: трапециевидной, треугольной и любой сложной формы. Для придания фасадам эстетичного и завершенного вида используются различные элементы 3D-конфигурации, например, вертикальные и горизонтальные угловые кассеты.

Разнообразные формы и размеры материала позволяют формировать навесные фасады на объектах любых архитектурных форм. Облицовка кассетами придает зданиям эффектный и выразительный внешний вид. Фасад имеет привлекательную ячеистую структуру, подчеркнутую рустом между кассетами, что создает эффект визуального объема.

Благодаря модульной структуре, кассетный фасад поможет реализовать любую современную архитектурную идею, создать фасад любого цвета. Компания «Металл Профиль» выпускает кассеты любых оттенков из палитры RAL, а также оттенков металлик. Яркие, необычные фасады делают неповторимыми и выразительными здания даже самых простых форм и способны превратить типовую городскую застройку в уникальную. Это открывает широкие возможности для реализации новых идей и для реновации существующей застройки.

Конструктивные особенности

Фасадные кассеты Puzzleton выпускаются в модификации со скрытой и открытой (Puzzleton Z) системой крепления. Скрытый крепеж, реализуемый посредством зацепа верхней кассеты за нижнюю, обеспечивает идеальную гладкость поверхности. Стандартные кассеты имеют один фиксированный размер по высоте (H) или ширине (W), где второй соответствующий размер может быть в диапазоне от 470 до 1500 мм. При необходимости их можно подрезать в процессе монтажа при помощи специальных электроножниц. Места срезов после подрезки эстетично скрываются кассетными планками. Стандартная глубина кассеты составляет 25 мм, величина руста может варьироваться в пределах от 5 до 30 мм. В несущем каркасе применяется вертикальный шляпный профиль, который может закрываться декоративной полосой любого оттенка. Это обеспечивает фасаду целостный вид.

Кассеты с открытой системой крепления монтируются на несущую подсистему фасада открытым способом, с помощью метизов. Они подбираются либо в цвет облицовки, либо на контрасте с ней. Конструкция адаптирована для максимально простого и оперативного монтажа, а фланцы кассет отогнуты для крепления саморезами с шестигранной головкой.

Стандартная, разработанная производителем размерная сетка Puzzleton и Puzzleton Z способна удовлетворить практически любые потребности, но если заказ совсем необычный, то Компания Металл Профиль изготовит фасадные кассеты любого нестандартного размера.

Материалом для производства кассет Puzzleton служит горячеоцинкованная холоднокатаная сталь толщиной 0,7 или 1,2 мм, с цинковым покрытием и полимерным покрытием нескольких типов: PURMAN, Colorcoat Prisma, PVDF Matt или полиэстер.

Стабильная геометрия

Некоторые архитекторы с недоверием относятся к фасадным кассетам, поскольку опасаются проявления так называемого «эффекта линзы» - прогиба панелей, из-за которого фасад теряет свою эстетическую привлекательность и приобретает неряшливый вид. Такая проблема действительно существовала, и до сих пор этим недостатком страдают фасадные системы, произведенные на устаревшем оборудовании и из некачественной стали.

Однако кассеты Puzzleton полностью лишены этого дефекта. Их характерной особенностью стала идеально выверенная геометрия, благодаря которой фасад превращается в систему со стабильными в течение всего срока эксплуатации параметрами. Достичь такого результата удалось благодаря использованию самого современного оборудования и передовых технологий обработки металла, а также благодаря его высокому качеству. Даже при увеличенном размере и минимальной толщине стального листа кассеты Puzzleton лишены эффекта линзы, обладают идеальной плоскостью и стабильной геометрией.

Не деформируются они и в процессе эксплуатации.

Облицовка фасадными кассетами

Сборка фасадной облицовки начинается с крепления фасонных изделий – окрашенных декоративных планок – на вертикальные шляпные профили несущей подсистемы. Одновременно по нижней кромке фасада крепятся отливы.

Перед началом монтажа собственно кассет необходимо удалить защитную пленку с их боковых сторон. Установка кассет Puzzleton со скрытым креплением производится снизу вверх. Нижняя часть панелей защелкивается за начальную планку, верхняя фиксируется оцинкованными саморезами к вертикальным несущим профилям. Второй и последующие ряды кассет защелкиваются нижней частью за верхнюю предыдущего ряда. Для соблюдения одинаковой ширины вертикального руста следует использовать шаблон.

Облицовка фасадными кассетами Puzzleton Z с открытым крепежом выполняется снизу вверх и слева направо. Панели крепятся к вертикальным несущим профилям саморезами с цветной головкой.

По завершении облицовки фасадными кассетами, защитная пленка снимается с фронтальной поверхности элементов.

Фасадные кассеты – современный, технологичный и эстетичный вид облицовки для навесных вентилируемых фасадов зданий любого типа, в том числе сложной архитектуры. Благодаря своим преимуществам они позволяют реализовать практически любую визуальную концепцию. Современные кассеты, такие, как Puzzleton, лишены эффекта линзы и отличаются идеальной геометрией, сохраняющейся на протяжении всего срока эксплуатации.

В статье упоминаются категории:

Фасадные кассеты — наружная отделка дома, обеспечивающие вентиляцию

Выбирая вариант наружного дизайна вашего строения, вы непременно будете сравнивать разные технологии, оценивая их положительные и отрицательные стороны. Описываемые в этой статье фасадные кассеты для отделки дома являются довольно востребованным решением, которое способно удовлетворить главные эксплуатационные требования.

Мы поможем вам понять, насколько эффективны в использовании кассетные панели для фасада, в чем их преимущества в сравнении с другими видами облицовочных материалов. Вы узнаете о разновидностях этого отделочного материала и способах его монтажа.

Оглавление:

  1. Кассетные панели для фасада — что это и как выглядит
  2. Различные виды фасадных кассет и их характеристики
  3. Изготовление фасадных кассет: используемое оборудование
  4. Монтаж кассетного фасада: технологии и комплектующие. Видео

Кассетные панели для фасада — что это и как выглядит

Фото здания — фасадные кассеты

Фасадные кассеты относятся к группе облицовочных строительных материалов, с помощью которых можно быстро преобразить практически любое здание снаружи или видоизменить часть интерьерного дизайна. Эти материалы помогают в создании вентилируемых фасадов, а также позволяют кардинально улучшить внешний вид строений при их реконструкции, когда другие технологии оказываются слишком трудоемкими и неоправданно дорогими.

Фото здания №2 — фасадные кассеты

Композитные и металлические вентилируемые фасадные кассеты представляют собой завершенные конструкции с загнутыми краями, которые соединяются при монтаже облицовки между собой, образуя сплошное покрытие. Имея значительную прочность и жесткость, такой фасад успешно противостоит внешним механическим и погодным воздействиям, обеспечивая надежную защиту спрятанных за ним поверхностей и деталей.

Фото здания №3 — фасадные кассеты

Эксплуатационные размеры фасадных кассет могут быть разными, что зависит от дизайнерского решения и технологической необходимости. Изделия выпускаются в виде отдельных элементов разнообразной, чаще прямоугольной, формы или в виде длинномерных полос разной ширины.

Различные виды фасадных кассет и их характеристики

Изначально самыми распространенными в строительстве были фасадные кассеты из оцинкованной стали, многие модели которых могли иметь дополнительное покрытие из полимерных материалов. Эти изделия характеризуются высокой прочностью, устойчивостью к коррозии, декоративностью. Применение разноцветных покрытий при изготовлении фасадных оцинкованных кассет дает широкий спектр цветовых вариантов. Однако малая толщина материала при большой площади кассеты может привести к возникновению «эффекта линзы», когда лицевая поверхность изделия образует прогиб. Поэтому стальные фасадные кассеты выпускаются сравнительно небольших размеров и преимущественно используются для отделки малых архитектурных форм.

Современные алюминиевые фасадные кассеты

Более современные и долговечные алюминиевые фасадные кассеты отличаются меньшим весом, что позволяет значительно снизить физическую нагрузку на здание и систему крепления вентилируемого фасада. Это особенно ценно при проведении восстановительных работ, когда нет возможности эффективно укрепить ставшее ветхим строение. Качество материала гарантирует длительность срока их использования и повышенную устойчивость к внешним воздействиям негативного характера, а также абсолютную пожаробезопасность.

Наиболее универсальные фасадные кассеты из композита изготавливаются с применением двух слоев алюминия, между которых размещается полимерный или минеральный наполнитель. Увеличение толщины позволяет избежать «эффекта линзы» и производить кассеты значительных размеров. Эти элементы имеют великолепный внешний вид благодаря нанесению на их поверхность полимерного защитно-декоративного слоя. Поэтому сфера их применения максимально широка — здания всех категорий могут полностью изменить свой дизайн при использовании этого вида отделочных материалов.

Изготовление фасадных кассет: используемое оборудование

Для производства металлических фасадных кассет используется режущее и гибочное оборудование. Незначительная толщина материала не требует специализированных станков, что положительно влияет на формирование стоимости изделий.

Работа по производству начинается с определения формы и размеров изготавливаемых кассет. Поскольку дальнейшая работа с ними будет заключаться в сборке большого по площади фасада, каждый его элемент должен при монтаже идеально подходить по своим параметрам соседствующим с ним деталям. Для достижения особо высокой точности, станки для резки металла должны быть оснащены компьютерным управлением. Благодаря использованию сверхточного оборудования для фасадных кассет можно добиться беспроблемной сборки идеально подходящих друг другу элементов.

После порезки листового материала заготовки поступают на угловысечной станок, который помогает вырезать различного контура отверстия и оформлять углы на будущем изделии. Последним этапом является сгибание заготовки для придания ей окончательной формы. Готовые элементы могут сразу же монтироваться на здании, не требуя никаких дополнительных операций по подготовке или финальной обработке.

Монтаж кассетного фасада: технологии и комплектующие + Видео

Схема монтажа кассетного фасада

Крепление фасадных кассет осуществляется в зависимости от конструкции профиля, используемого в конкретной модели облицовки. Различают два варианта соединения элементов — открытый и скрытый.

При осуществлении открытого крепления каждый элемент покрытия фиксируется за углы на несущем каркасе с использованием метизов. Такой вид сборки обеспечивает высокую прочность облицовки и быстроту проведения монтажных работ.

Скрытый вид крепежа производится зацеплением профиля верхнего элемента за профиль нижнего. Таким способом сборки обеспечивается сплошное покрытие, которое не подвержено температурному искажению, а вся конструкция в целом имеет значительную жесткость и надежность.

Весь процесс монтажа фасадных кассет в целом состоит из нескольких последовательных этапов:

  • установка несущего каркаса, который обеспечивает надежную фиксацию кассет;
  • заполнение полостей в подсистеме различными видами изоляционных материалов;
  • монтаж кассет способом, предусмотренным технологией создания фасада.

Фасадные кассеты для монтажа

Для осуществления работ по установке кассетного вентилируемого фасада необходимо наличие:

  • кронштейнов, фиксирующихся на поверхности здания;
  • профилей, являющихся элементами несущего каркаса и обеспечивающих необходимый зазор под панелями фасада;
  • анкеров, обеспечивающих надежное закрепление каркаса на здании;
  • метизов, соответствующих типу крепления фасадных кассет.

Применение для создания вентилируемых фасадов наиболее популярных видов фасадных кассет (мп 2005, puzzleton), всегда имеющихся в наличии на рынке строительных материалов, гарантирует возможность бесперебойных поставок комплектующих и проведение монтажных работ без простоев.

Использование для облицовки зданий фасадных кассет имеет значительные преимущества:

  • максимальное упрощение и ускорение процесса внешней отделки;
  • отсутствие ограничения высотности в силу незначительности веса получаемой конструкции;
  • возможность установки фасада без необходимости полного восстановления и выравнивания скрываемой под ним поверхности;
  • устойчивость фасадного покрытия к ржавлению, воздействию ультрафиолетового излучения, температурным перепадам;
  • высокая декоративность покрытия и возможность реализовывать разнообразные дизайнерские решения.

Главным недостатком этой технологии можно считать только довольно высокую ее стоимость, что в значительной мере нивелируется качеством облицовки и длительным сроком ее эксплуатации.

Применяя кассетные фасады для облицовки зданий разнообразного назначения использования можно в значительной степени изменить их внешний вид, создать наилучшие условия их сохранности и увеличить их стоимость как объектов дальнейшей продажи и эксплуатации.

Разновидности и методы монтажа металлических фасадных кассет

С повышением спроса обустройства вентилируемого фасада, увеличилось разнообразие отделочного материала. Применение фасадных металлических кассет полностью удовлетворяет все запросы потребителя с технической и эстетической стороны. Наиболее распространено применение панелей изготовленных из оцинкованного металла, хотя с ними достойно конкурируют изделия из алюминия и других материалов.

Разновидность фасадных кассет

Для изготовления фасадных кассет применяют разные материалы, в зависимости от этого их делят на три основных вида:

  1. Металлические панели из оцинкованной листовой стали отличаются хорошей прочностью. Если принято решение отделать фасад здания этим материалом, придется возводить на стенах надежную обрешетку. Для ее изготовления используют металлические профили и кронштейны. Надо обратить внимание, что материал подсистемы должен быть весь из оцинковки, так как алюминий и оцинкованные кассеты, в местах крепления будут образовывать гальваническую пару, что в итоге приведет к разрушению материала. О выборе цвета облицовки волноваться не придется. При изготовлении кассет на оцинкованные листы наносят пленочное полимерное покрытие. Цветовая гамма покрытия довольно широкая и удовлетворит любые вкусы;
  2. Более дорогостоящими являются изделия из композитных сплавов, но по качеству они превосходят своих предшественников. Высокая прочность в сочетании с малым весом позволяют производить панели больших размеров, что увеличивает скорость монтажа. Панель изготавливают из двух слоев алюминия, между которыми находится негорючее гомогенное наполнение. Кассеты из композитных сплавов устойчивы к коррозии, не деформируются при длительной эксплуатации;
  3. Линеарные панели изготавливают из оцинковки или алюминия аналогично металлокассетам. Их отличие в соотношении сторон, где длина во много раз превосходит ширину.

Существуют еще медные и латунные металлокассеты, но их используют редко. В основном их производят под заказ.

Различие оцинкованных панелей по методу крепления

По методу крепления оцинкованных кассет различают два вида изделий:

  • Кассета с видимым креплением по краям имеет отогнутые элементы с готовыми крепежными отверстиями. К профилю обрешетки ее крепят саморезами;
  • Панели для скрытого крепежа имеют только один отогнутый сверху элемент с кромкой для сцепки со следующей кассетой.

Различие крепления кассет из композита

Есть несколько вариантов крепления кассеты к несущему профилю:

  • В отбортовке кассеты делают вырубку при помощи фрезы, далее кассета одевается на салазку – специальный крепежный элемент;
  • На борт кассеты крепят специальный крючок, благодаря которому панель одевают на салазку.

Конструктив и основные узлы вентилируемого фасада могут различаться, в зависимости от производителя. Так существуют внутренние салазки, которые уменьшают общий вылет системы на 1-2 см.

Важно знать

Первый метод крепления кассеты считается более экономичным, так как фрезеровка дешевле дополнительных элементов подсистемы (таких как икли/зацепы и т.д.).

Различие по размерам

В зависимости от размера, панели бывают таких видов:

  • Оцинкованные изделия производят размерами не более 1000х1250 мм. Под заказ изготавливают нестандартные размеры, но этот момент оговаривают с производителем;
  • Линеарные панели отличаются большой разницей между высотой и длиной. Обычно их производят маленькой высоты с большим удлинением. Это позволяет строить цельно-кольцевые ярусные сегменты фасада;
  • У композитных панелей стандартные размеры листа составляют 1250х4000мм. Но при необходимости можно заказать другие размеры листа, что так же оговаривается с производителем. Из этого листа в дальнейшем фрезируются кассеты. Их размер подбирают в зависимости от расположения окон, дверных проемов здания.

Имейте в виду: выполняя расчет композитного материала, к площади фасада необходимо прибавить 20-30% на отбортовку кассеты.

Изготовление обрешетки

Чтобы обустроить вентилируемый фасад и закрепить панели, требуется изготовить обрешетку. Имейте в виду, что общепринятый показатель плотности материала стены для металлических панелей должен составлять не менее 0.6 т/м2. То есть стена из пустотелого кирпича или пеноблока не обеспечит надежную фиксацию кассет.

Если дом уже построен из такого материала, и выбор пал именно на металлокассеты, то необходимо связаться с производителями фасадных анкеров, произвести испытания на вырыв, и подобрать необходимый тип крепежа. Если со стенами все в порядке, их очищают от старой облицовки, заделывают трещины и приступают к монтажу каркаса.

Этапы монтажа подсистемы

  1. Для установки каркаса на стену наносят разметку. Высокой точности разметки можно добиться, используя лазерный уровень. Стену размечают с нижней части в соответствии размеров кассет. Размечать место фиксации направляющих необходимо так, чтобы между ними входили панели;
  2. По разметке к стене крепят кронштейны. Их фиксируют дюбелями, обращая внимание на то, чтобы крепеж не попал в шов кладки стены. Установленный в шов дюбель разрушит кладку и уменьшит прочность крепления каркаса. Между кронштейном и стеной устанавливают паронитовые прокладки. Они уменьшат деформацию каркаса, а так же защитят участок стены от промерзания;
  3. Далее на стену укладывают утеплитель из минваты или пенополистирола, фиксируя его к стене пластиковыми дюбелями (зонтиками). Пенополистироловые плиты можно уложить на клей. Чтобы между утеплителем не образовались зазоры, все стыки запенивают монтажной пеной. Выбирая утеплитель надо знать, что пенополистирол поддерживает горение, поэтому его используют для отделки дачных домиков по усмотрению хозяина. На гражданском и коммерческом строительстве применяют только минвату. В частном строительстве, по усмотрение владельца, финальный слой делают ветрозащитной пленкой. Но стоит обратить внимание на то, что многие пленки – горят! Поэтому применение ее нецелесообразно. На строительстве паропроницаемую мембрану использовать не обязательно, этот параметр закладывается проектировщиком;
  4. Установку направляющих каркаса начинают снизу. Металлические профили фиксируют в кронштейнах заклепками или саморезами, обращая внимание, чтобы они находились в одной плоскости. Добиться этого можно лазерным уровнем или натянутым шнуром. По периметру дверных и оконных проемов устанавливают дополнительные элементы. В случае применения оцинкованной подсистемы поверх готового каркаса монтируют контробрешетку из Г-образного или шляпного профиля. Тип профиля для контробрешетки подбирают по методу крепления кассет.

полезно знать

Если ваш выбор пал на алюминиевую подсистему, то рекомендуется использовать заклепки марки (алюм.нерж. размерами 4,8*12 или 5*12)

Видимый метод монтажа

Крепление оцинкованных панелей видимым методом является самым простым и быстрым. Кассету прикручивают саморезами сквозь отверстия выгнутых элементов к контробрешетке из шляпного профиля. Видимый метод крепежа позволяет при ремонте легко заменить испорченную кассету.

Скрытый метод монтажа

Оцинкованные металлические панели для срытого крепежа монтируют на контробрешетку. Принцип монтажа заключается в отогнутом верхнем элементе панели, имеющем замок для сцепки с другой кассетой. Панели первого ряда укладывают снизу от левого угла здания, зацепляясь за первоначальную рейку. Установленную кассету фиксируют сквозь верхние отверстия. Панели следующего ряда зацепляют низом за кромку установленного предыдущего ряда. Аналогичным образом происходит установка остальных фасадных металлокассет. В итоге получается вентилируемый фасад без видимых наружных креплений.

Крепление композитных кассет

Композитные панели крепят на алюминиевую подсистему следующими способами:

  • Панель фиксируют крепежным уголком, который компенсирует термические расширения кассеты от перепада температур. Так же уголок позволяет демонтировать любую панель с готового фасада, не затрагивая соседние;
  • Крепежную систему на ползунках называют салазки. Эта система состоит из детали (салазки) скользящей по направляющему алюминиевому профилю. Салазки имеют пазы для крепления кассеты и уплотнительные резинки, препятствующие дребезжанию облицовки. При установке кассеты в нее вставляют алюминиевый зацеп. Панель надевают зацепом на салазки, после чего их раздвигают для фиксации.

Крепление линеарных панелей

Линеарные панели крепят на подсистему аналогично металлокассет:

  • Видимый метод крепления предусматривает накладывание отогнутых краев изделия друг на друга. Причем края панелей верхнего ряда укладывают сверху на край панели нижнего ряда, после чего их фиксируют заклепками;
  • Для закрытого способа используют линеарные панели с отгибами, которые соединяются при монтаже. Прикрепленная к обрешетке заклепками верхняя сторона панели закрывается замком выше устанавливаемой кассеты.

При любом методе монтажа углы здания закрывают специальными угловыми элементами. Все щели, соединения с оконными и дверными проемами закрывают доборными элементами.

Выполняя облицовку здания металлокассетами, необходимо соблюдать инструкцию завода изготовителя и использовать комплектующие одного производителя. Обязательным условием является выдерживание зазора между облицовкой и утеплителем не менее 4х мм. Несоблюдение правил может нарушить вентиляцию, что приведет к образованию конденсата и повреждению всей конструкции.

Кассетные панели для фасада что это? :: Все для стройки

В последнее время большую популярность, как разновидность вентилируемых облицовок для фасадов зданий, завоевывают фасадные кассеты или как их еще называют – металлокассеты.

Касеты фасадные представляют собой прямоугольные или квадратные металлические конструкции из листовой стали с загнутыми по бокам краями в форме тонкой коробки.

Крепятся к фасаду посредством заклепок или саморезов. Изготовленные из листовой оцинкованной стали, кассетные фасады находят широкое применение при монтаже навесных конструкций, предназначенных для различных типов сооружений.

Востребованность фасадных кассет объясняется высокими параметрами материала:

  • отличное качество
  • оптимальный размерный ряд
  • разнообразие крепежных деталей
  • постоянство параметров каждой кассеты
  • возможность использования для наружных поверхностей и внутренней отделки

Невзирая на высокие цены, сравнительно новая облицовка все же пользуется большим спросом среди строителей.

После реставрации объектов с использованием этого покрытия возрастает их реализационная стоимость. Внешний вид обновленного здания заметно выигрывает.

Размеры фасадной кассеты, имеющей точные технические расчеты, позволяют качественно и эффективно проводить монтажные работы, избегать подгонки при облицовке старых стен, имеющих неровности и дефекты.

Фасадные стальные кассеты, обладают разноцветным покрытием, изготовленным из современных полимерных смесей, что позволяет воплощать смелые дизайнерские проекты.

К преимуществам фасадной облицовки можно отнести и высокую антикоррозийность, не восприимчивость к негативным факторам окружающей среды.

Изготовление фасадных кассет происходит в производственных условиях с применением высоких технологий (по принципу закрытого цикла) и импортного современного оборудования. Если в двух словах, то производство представляет собой штамповку стального листа, имеющего толщину 0,5-1,5 мм. В результате получаются профилированные коробочные формы. Контроль качества происходит после каждой операции.

Виды фасадных кассет

Фасадные металлокассеты делятся на разновидности в зависимости от материала, из которого они изготовлены:

Алюминиевые композитные панели. Данный материал применяется не только для устройства экстерьеров, но и для создания стильных интерьеров зданий. Преимуществом алюминиевых композитных кассет являются хорошие шумопоглощающие свойства и стойкость алюминия к коррозии. Помимо этого, данный материал сравнительно легок и фасадная система не оказывает особой нагрузки на фундамент. Недостатком алюминиевых панелей является высокая стоимость в сравнении с металлокассетами. Помимо этого, некоторые виды композитов имеют ограничения по пожарной безопасности, вследствие чего не могут быть использованы для облицовки фасадов зданий, высота которых превышает 15 м.

Металлокассеты. Здания, облицованные металлокассетами, в течение долгого времени не требуют косметического ремонта. Кассеты огнеустойчивы, и никаких ограничений с точки зрения пожарной безопасности по применению не имеют. Чаще металлокассеты применяются для отделки зданий промышленного и общественного назначения. Изготавливаются кассеты из оцинкованного металла с полимерным покрытием. Материал имеет отменные антивандальные характеристики, поэтому более устойчив к ударам, чем предыдущий вид. Стоимость таких панелей значительно ниже, чем у алюминиевых композитов, а разнообразие цветовых решений ничем не уступает композитам.

Кассеты из листовой меди. Видимым достоинством таких кассет является эксклюзивный и респектабельный внешний вид. Фасадные металлокассеты изготавливаются из искусственно состаренной меди, которая вследствие этого получает зеленый или голубой оттенок. Медные панели не имеют ограничений по пожарной безопасности. Недостатком является сложность их монтажа: действовать нужно максимально аккуратно, так как на меди заметно любое повреждение. К тому же, по сравнению с другими материалами, медные кассеты имеют довольно высокую стоимость.

Металлокассеты фасадные открытого типа, размеры, расчет которых позволят вам определить, какое количество изделий необходимо приобрести, могут быть изготовлены из разных материалов. Однако для определения числа листов необходимо для начала подсчитать площадь отделываемой поверхности, а также площадь одного изделия для отделки. После первое значение делится на второе, что позволяет понять, какое количество изделий предстоит приобрести.

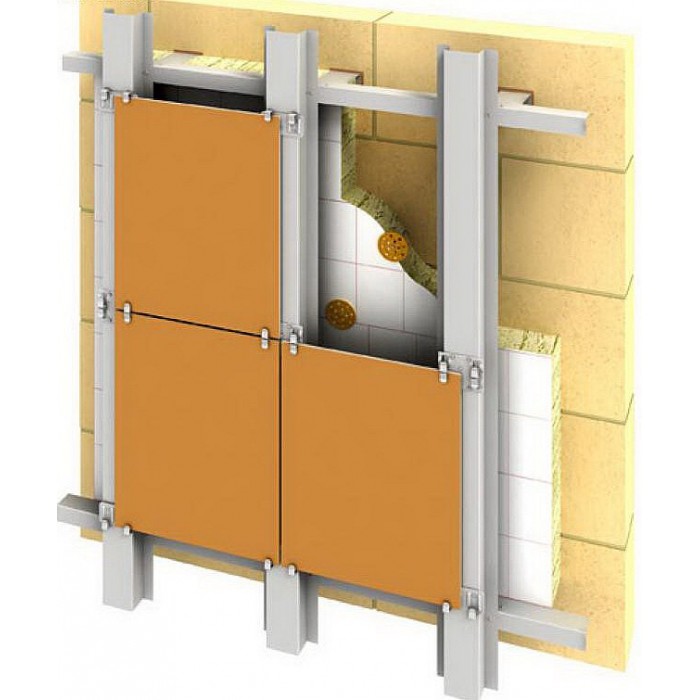

Вентилируемый фасад из металлокассет (фасадных кассет)

— вид облицовки фасада, обладающий превосходными характеристиками и широкими возможностями визуального оформления здания. Благодаря широкой палитре цветов и размеров панелей, повсеместно применяются на различных строительных объектах, позволяют реализовать самые сложные архитектурные решения. Различают два основных вида панелей:

  • Металлокассеты изготовленные из оцинкованной стали
  • Фасадные кассеты изготовленные из композитных материалов

Металлокассеты

— изготавливаются из тонколистовой стали с цинковым покрытием, который защищает металл от коррозии. Производство происходит посредством резки и гибки заготовок в прямоугольные формы, с последующей порошковой окраской панелей в определенный цвет по . Различают два основных вида металлокассет по типу их установки:

  • Скрытого типа крепления
  • Видимого типа крепления

Фасадные кассеты из композита

— изготавливаются из композитных панелей, состоящие из двух алюминиевых листов толщиной до 0,5 мм., между которыми вклеен полимерный лист. Толщина панелей определяется исходя из необходимых размеров кассет. Фасадные кассеты из композита обладают более легким весом чем металлокассеты, но композит в отличие от оцинкованного листа стали не является полностью негорючим материалом.

Для вентилируемых фасадов применяют слабогорючие листы композита, покрытые полимером для придания им цвета. Изготовление производится посредством фрезеровки листа, с последующей формовкой заготовок.

ВИДЫ ПОКРЫТИЙ

Фасадные кассеты обладают широкой палитрой цветов (матовые, глянцевые, структурные). Ламинация кассет позволяет придать панелям различные структуры, такие как фактура дерева и камня.

Источник

Монтаж алюминиевых композитных кассет на фасад здания ?

Монтаж композитных панелей происходит в несколько этапов:

Всегда монтажу подсистемы должен предшествовать проект. Тем более в случае с облицовкой композитными кассетами. Потому как раскладка будет зависеть от ширины оконных проемов, способа облицовки откосов, возможностей раскроя алюминиевого листа, эстетических предпочтений заказчика и много другого. Но, главное, при проектировании, учесть, что раскрой композитных панелей должен быть оптимизирован. Чтобы сэкономить, нужно таким образом подобрать размер выкройки будущей кассеты, чтобы как можно больше кассет уместилось на один лист из композита. И, соответственно, минимизировать объем отхода. Монтажник при составлении сметной стоимости должен учитывать не только процент обрези, но и площадь всех отбортовок кассеты. Потому что заказчика мало беспокоят вопросы оптимизации раскроя панели, он платит за м2 готового фасада на объекте.

В проект навесного фасада входят следующие разделы:

  • Архитектура;
  • Монтажная схема;
  • Разработка стандартных и нестандартных узлов, примыканий;
  • Прочностной расчет на систему с учетом нагрузок по конкретному объекту;
  • Расчет усилия на вырыв анкера.

Как происходит раскрой композита

Фрезеровальным станком с обратной стороны листа наносятся треугольные борозды, по которым в дальнейшем материал сгибается и формирует кассету. Главное преимущество алюминиевых композитных кассет перед стальными, это возможность исправить ошибочный гиб. Т.е. если, например, при навешивании кассеты обнаружилось, что она не соответствует по размеру – «руст поехал», замены кассеты не требуется. Достаточно разогнуть кассету обратно в плоский лист, отфрезеровать правильно, и сформировать новую кассету. Стальная композитная кассета не может быть загнута и разогнута, т.к. на лицевой поверхности образуется волна. Композитная оцинкованная кассета имеет и положительные свойства, она будет описана в другой статье более подробно.

Вальцовка композитных панелей – это смыкание верхнего и нижнего алюминиевого листа кассеты. Делается для того, чтобы закрыть прослойку от предполагаемого огня. Иногда, архитектором предусмотрена перфорация на фасадном материале из алюминиевых композитных панелей. В этом случае, внутренние торцы отверстия должны быть защищены, и они подвергаются процедуре вальцевания.

Резка композита

Резка алюминиевого листа осуществляется на специальном раскроечном станке. Он выглядит как большая наклонная поверхность, на которую возможно уложить листовой материал вертикально и горизонтально, размером примерно 4*6м. По поверхности которой ездит блок, предназначенный резать. Резка композита происходит автоматически, задается программа, и станок ее выполняет.

Как крепятся композитные панели к системе навесного фасада

Устройство кассет на фасаде здания предполагает образование архитектурного рисунка в виде открытых полос между панелями – четкие русты. Руст – это расстояние между кассетами по вертикали и горизонтали. Минимально и максимально допустимые русты четко прорисованы в Техническом Альбоме, выяснять у каждого производителя требуется индивидуально.

Профессиональная укладка кассет создаёт безупречный эстетический вид здания. Монтаж композитных панелей допускает расположение плит как горизонтально, так и вертикально, можно комбинировать эти два способа. Случается встретить и наклонные кассеты, расположенные под углом к плоскости здания. Иногда архитектор предполагает использовать метод «разно-выносного фасада», это когда одни кассеты более утоплены относительно остальных, что создает неповторимую игру теней на фасаде, а также некоторые дополнительные сложности в проектировании и монтаже узлов навесного вентилируемого фасада. Если добавить игру красок, то можно получить уникальное оформление в виде суперсовременного сооружения.

Устанавливаются композитные панели на специальное крепление – каретки или салазки, в разных системах они могут именоваться по-разному, что сути не меняет. Каретка – это такой элемент конструкции, который установлен на вертикальном профиле с помощью распирающего болта. Каретку не следует крепить насквозь в профиль, она должна иметь возможность свободного хода по профилю, по крайней мере, в момент монтажа. Каретка обхватывает профиль с двух сторон и, при давлении по центру распирающим болтом, достаточно плотно и неподвижно располагается на профиле.

Распространённой ошибкой является мнение о несущей способности каретки, якобы она должна удерживать вес композитной кассеты. Однако, это не так.

Вес кассеты удерживает заклепка, закрепленная в верхнюю отбортовку кассеты к профилю. Дополнительно вес удерживают специальные зажимы, скрепляющие верхнюю и нижнюю кассету. В сложных случаях, когда применяются широкоформатные алюминиевые кассеты, вес кассеты ложится на горизонтальный профиль, проложенный под верхней отбортовкой, придающий особую жесткость кассете. Каретка же «работает на отрыв», т.е. ветер будет стремиться оторвать облицовку от стены, и чтобы обеспечить дополнительное крепление кассеты к подсистеме, ее (кассету) навешивают на салазку.

Салазку и фасадную кассету соединяет икля. Икля – это элемент навесной фасадной системы, который крепится к кассете еще до монтажа, на земле или в цеху. Это некий крючок, он и навешивается на каретку.

Дополнительно по технологии монтажа навесных фасадных систем можно ознакомиться в статье: “Базовые вещи о навесных вентилируемых фасадах“.

Виды алюминиевых профилей пригодных для монтажа фасадных кассет

Для крепления композитных панелей используется три основных вида профилей. Конечно, модификация профилей на срезе у разных производителей будет отличаться. Толщиной, габаритными размерами, разветвленностью сечения. Но в целом, выделяют три типа кассетных профилей:

  • Т-профиль;
  • Y-профиль;
  • Н-профиль.

Т-профиля применяют с выносной кареткой, таким образом экономят 15мм боковой отбортовки кассеты. Поясню, отбортовка кассеты – эта часть боковой, верхней или нижней поверхности кассеты; когда мы используем наностную каретку, то отбортовка уменьшается до 35мм. Для сравнения, в системах с утопленной салазкой, боковая отбортовка 50мм. Мелочь, скажете вы. Но когда идет раскрой листовых материалов и чуть-чуть милиметража не хватает, тогда можно прочувствовать значимость и этих моментов.

Y-профиль используют с внутренней салазкой, тем самым усиливают конструкцию системы. Y-профиль имеет более разветвленное сечение относительно Т-профиля, поэтому может применяться там, где Т-профиль по нагрузкам не проходит: высотные объекты, внешние углы зданий, повышенное значение ветрового района и другие. Это не значит, что Т-профиль не проходит на указанных участках. Все очень индивидуально, и каждый случай нужно рассматривать в отдельности.

Есть особенность применения у-профиля – его можно применять в случае, если используется кассета с креплением на вырубках. Кассеты на вырубках сейчас используют реже, потому что требуется специальное оборудование для изготовления пробоин в боковой отбортовке кассеты. Но такой способ позволяет немножко экономить, потому что исключает использование иклей. Кассету с пробоинами в виде зацепов на боковой поверхности навесить на т-профиль не получится.

Y – профиль дороже Т-профиля, в нем больше сырья. Но стоимость системы на м2 при использовании Y – профиля может быть ниже. Так происходит из-за низкой стоимости каретки и икли – специальных для этого профиля. Они содержат мало алюминия и потому дешевле, причем без потери качества, что важно.

Н-профиль, можно сказать, «канул в лету». Н-профиль – это профиль или замкнутого сечения или вида, схожего с буквой «Н». Это тяжелый добротный профиль, плохо, что дорогой. Сейчас Н-профиль используется все чаще в системах с креплением к межэтажным плитам. Если коротко, то крепление к межэтажным плитам оправдано тогда, когда заполнение стены не выдерживает потребных нагрузок на точку крепления. Часто это случается при заполнении стены пористыми бетонами. Если плотность блока низкая, то крепить подсистему в него нельзя. И нужно либо использовать химический анкер, либо крепить кронштейны только к межэтажным перекрытиям. Межэтажные перекрытия – это монолитный бетон, а он выдерживает нагрузку до 600кг на точку крепления. Но так как пролет между этажами не менее 2,6м, нагрузки на профиль колоссальные. И, чтобы профиль не «сложился», он должен быть очень прочным. Поэтому применят профиля более разветленного сечения, чем классические. Межэтажных профилей много видов, но отдельно на эту тему можно будет почитать в специализированной статье: «Межэтажная система крепления».

Монтаж вентилируемых фасадов

Вертикальный профиль удерживают кронштейны. Кронштейны в свою очередь закреплены специально подобранным анкером через термопрокладку к наружной стене.

Как определить какого выноса кронштейн подойдет на конкретный объект

Для начала узнаем толщину утепления. Логично, что вынос кронштейна должен быть больше, чем утеплитель, но вот на сколько? Между облицовкой и утеплением, согласно требованиям разрешительной документации на вентфасады, должен быть расстояние. Это расстояние и есть вентилируемый зазор. Отсюда пошло название «вентилируемый фасад». Вентилируемый зазор различается от типа облицовки, и, обычно, должен быть не менее 40мм. Но для установки композитных кассет достаточно зазора в 30мм. Минимальный зазор чуть меньше, потому что сама конструкция кассеты имеет внутренне пространство. Поэтому, чтобы определить вынос кронштейна, нужно суммировать толщину утепления и минимальный зазор для композита. Разберем на примере. Если утепление 100мм, то кронштейн должен быть не менее 130мм. Если утепление 150мм, то кронштейн должен быть не менее 180мм. Достаточно просто. Важно понимать, что 30мм – это минимальный зазор, он может быть и больше.

В разных системах своя номенклатура выносов кронштейнов, но в общем виде они таковы: 40мм, 60мм, 90мм, 120мм, 150мм, 180мм, 210мм, 240мм.

Также кронштейны разделяются на несущие и опорные. Несущие – от слова «нести», они несут вес конструкции. Только один несущий кронштейн может быть на один профиль. Потому что он закреплен фиксировано, а профиль должен иметь возможность термического расширения.

Опорный кронштейн еще иногда называют «ветровой». Т.е. он работает на отрыв, чтобы ветер не смог вырвать всю конструкцию из стены. Как правило, таких кронштейнов два на пролет. Бывает больше, если необходимо усиление конструкции. Количество опорных кронштейнов определяется расчетом статических нагрузок. Статический расчет производит производитель системы, методика конкретно не определена. Производитель несет вплоть до уголовной ответственности за данные, предоставленные в статическом расчете. Но о этом расчете отдельно поговорим позже.

Опорные кронштейны крепятся заклепкой в овальные отверстия ровно посередине. Это сделано для того, чтобы обеспечить профилю возможность расширяться как вверх, так и вниз.

Опорный кронштейн имеет одно отверстие под анкер. Несущий – три. Несущий нужно крепить в верхнее и нижнее отверстие, либо только в верхнее. Только в верхнее отверстие можно крепиться, если заполнение стены очень хорошее, например, монолит или полнотелый кирпич. Закрепляя в верхнее отверстие, кронштейн своим весом будет давить на нижнюю точку пятки, тем самым компенсируя отсутствие второго нижнего анкера. Но такое решение возможно только по согласованию с производителем системы и после подтверждения пригодности узла Статическим расчетом.

Стальные системы не имеют разбивку на несущий и опорный кронштейн. Каждый кронштейн в оцинкованной системе является несущим. Стальные системы тоже подвержены расширению, но в два раза меньше алюминиевых. Поэтому на стальных системах не предусмотрены компенсаторы термического расширения, и каждый кронштейн может быть закреплен неподвижно. Это проще. Но в алюминиевых системах можно расположить несущий кронштейн в перекрытия, а опорные – по стене. А в оцинкованных системах вес всей конструкции распределяется между каждым кронштейном, следовательно, и нагрузка на анкер, расположенный в заполнении стены будет больше, чем у опорного алюминиевого. К чему я? Да к тому, что бывают ситуации, когда заполнение стены совсем плохое, то крепить классическую оцинкованную систему будет нельзя. Только использовать межэтажную, а она дороже. А алюминиевую систему, за счет отнесения практически всего веса на один несущий кронштейн, который закреплен в перекрытия, использовать можно, не прибегая к более дорогим межэтажным системам. Нюансы, но ситуации бывают разные.

Как подобрать анкер

Анкер подбирается с помощью проведения специальных испытаний – испытаний на вырыв анкера. Т.е. приезжает представитель, выбранного вами производителя анкеров, на объект. Устанавливает по 15 шт каждого вида анкеров в стену объекта и дергает их специальным прибором. Прибор показывает предельную нагрузку на анкер. Предельная нагрузка – это та, при которой блок разрушается, а анкер выпадает из стены. Составляется Протокол испытаний.

Но этого мало. Мы же не хотим даже допустить мысль о возможном выпадении анкера из стены уже смонтированного фасада? Поэтому с помощью специальных формул, умножая предельную нагрузку на коэффициент запаса по нарзкам, производитель получает некое значение. Это значение – допустимая максимальная нагрузка на анкер. Производитель выдает Акт испытаний на вырыв анкера, в нем отражена именно допустимая нагрузка. Например, анкер держит максимум 180кг.

Затем уже производитель подсистемы навесного фасада выполняет Статический расчет нагрузок по фасаду и деформаций конструкции. Статический расчет содержит все необходимые данные: ветровой район, вес облицовки, шаг профилей, шаг кронштейнов, вынос облицовки, площадь пятки кронштейна и еще множество разных значений, много сложнейших формул, но, главное, значение нагрузки, которую передает система на одну точку крепления. Одна точка крепления – один кронштейн. Вообще это значение дается в Ньютонах, но для удобство восприятия, мы дадим пример в кг. Например, это значение: 1200Н, что, очень приблизительно, 120кг.

Как же понять подходит ли анкер, который мы испытывали ранее, на этот объект. Нужно сравнить два значения: максимальную предельную нагрузку из Акта испытаний на вырыв анкера и значение, полученное из Статического расчета нагрузок. Т.е. в нашем случае: анкер держит 180кг, а система передает на анкер 120кг нагрузки. Значит анкер держит. Использовать можно. Разберем пример наоборот: анкер держит 120кг, а система передает 180кг. Значит надо менять анкер или увеличивать количество точек крепления – кронштейнов.

Кронштейн обязательно должен быть закреплен к стене через термомост – специальная прокладка. Это позволит избежать мостиков холода и сохранить дом теплым. Он не поддерживает горение и стоит не дорого – не надо «экономить на спичках».

В заключении сообщаем, установка кассет начинается с нижнего ряда. Каждый ряд нужно укладывать по уровню, начиная от нулевой точки фасада. Замена деформированной единицы кассеты осложнена необходимостью демонтажа всего ряда панелей.

Как предусмотрено термическое расширение на алюминиевых кассетах

Композитный материал хорошо защищает стены здания от перегрева на солнце. Это не теплоизолирующий материал. Функционирует материал в температурном режиме от минус 50 до плюс 70. Алюминий, как и любой другой металл, имеет термическое расширение. Это значит, что при повышении температуры он расширяется, при снижении – сужается. И, если бы производители не предусмотрели места компенсации ( т.е. снижение влияния температур на внешний вид) термического расширения, то кассету бы вело, расходились бы русты на фасаде, кассета вспучивалась или же наоборот становилось впалой.

Во-первых, по вертикали кассета будет «ходить» совместно с системой. Т.к. система для алюминиевых кассет алюминиевая, то облицовка и система имеют практически один показатель термического расширения. Следовательно, расширяются в одном направлении и одновременно.

Во-вторых, по- горизонтали кассета также имеет возможность расширяться за счет горизонтальных овальных отверстий в верхней отбортовке кассеты. На рисунке слева обратите внимание, что только левое отверстие круглого диаметра, а правое уже овальное. Ключевой момент, что одно, и только одно, крепление кассеты к профилю должно быть фиксированным, т.е. заклепка должна крепиться в круглое отверстие и не иметь возможность хода. Остальные крепления кассеты, сколько бы их ни было, в зависимости от ширины применяемой панели, должны быть закреплены заклепкой в горизонтальные овальные отверстия. Это и обеспечит возможность хода кассеты по горизонтали и обезопасит от деформации кассеты на солнце.

Ваши мнения, господа…

Дочитать статью до конца дано не всем. И, если вы еще с нами, значит навесные фасады, скорее всего, составляют основу вашей профессиональной деятельности. Мы не претендуем на то, что суждения в статье – это истина в последней инстанции, но все-же это выжимка из опыта, и многим информация будет полезной.

Если у вас накопились мнения в процессе прочтения, пожалуйста, высказывайтесь. Рынок вентилируемых фасадов насколько молод, настолько динамичен. Изменения происходят постоянно. Производители улучшают качество и расширяют возможности применения своего материала.

Редакция сайта следит за обновлениями, и мы будем благодарны, если вы сообщите нам о новшествах.

Похожие статьи

Система кассетных панелей, Системы внешней облицовки - Архитектурная облицовка Австралия

Система кассетных панелей - это система внешней облицовки. Его можно использовать для нового строительства или для проектов реконструкции. Эта универсальная открытая шарнирная система основана на принципе защиты от дождя. Он подходит для горизонтального или вертикального применения в малоэтажных и высотных зданиях как для новых, так и для реконструируемых проектов. Кассеты изогнуты и закреплены невидимыми зажимами на алюминиевом каркасе, который крепится к несущей конструкции.Кассетная система предлагает инновационное фасадное решение, которое обеспечивает современный и плоский внешний вид.

Области применения

Области применения: Вертикальные стены (уклон 90 °) и перекрытия.
Тип строительства: Новое строительство или ремонт.
Несущая конструкция: бетонная стена, кирпичная кладка, металл в качестве основной опоры.
Климат: умеренный климат, горный климат, все ветровые зоны согласно конфигурации системы.

Размеры панели

Видимая высота Видимая длина
(без стыков) (без стыков)
от 220 до 600 мм от 200 до 4000 мм
от 601 до 700 мм от 200 до 3000 мм
от 701 до 875 мм от 200 до 2000 мм

:

По горизонтали: 20 мм
По вертикали: 20 мм

Материал отделки:

Все необходимые оклады должны быть минимум 0.Толщина 7 мм

Aspect

Толщина 1,5 мм. (2,0 мм и 3,0 мм - варианты, но требуются специальные зажимы за дополнительную плату).

Характеристики этой техники

Толщина 1,5 мм
Глубина панели 26,5 мм
Максимальная ширина панели CTC 875 мм, 700 мм, 600 мм
(межцентровое расстояние)
Максимальная длина панели 2 м, 3 м, 4 м


Установка

Перед любой установкой подрядчик должен составить подробный план расположения, чтобы:

  • установить расположение второстепенных элементов каркаса.
  • рассчитать точные размеры и количество кассет (высота и длина от центра к центру, а также ширина стыка).
  • установите крепежные детали (зажимы и винты) и каркасные направляющие.

Толщина материала должна быть не менее 1,5 мм. Типичные панели имеют вертикальную стойку наверху, которая крепится к каркасу с помощью специальных зажимов, и еще одну вертикальную стойку внизу, которая устанавливается в зажимы на предыдущей панели. Стандартный размер горизонтального и вертикального утопленного шва составляет 20 мм.Если панели длиннее 1,5 м по горизонтали, необходимо сделать прорези для крепления.

Стандартный размер горизонтального и вертикального утопленного шва составляет 20 мм (также возможны 15 мм или 25 мм). Также имеется продолговатое отверстие на каждом конце продольного края стойки для загрузки кассеты.

Крепление:

Крепежные зажимы специально разработаны и испытаны для соответствия критериям конструкции и производительности проекта. Зажимы имеют двойную функцию:

  • , обеспечивающие сопротивление поднятию облицовки.
  • , позволяющие свободное расширение металла.

. Все материалы Archclad являются негорючими и прошли испытания на соответствие стандарту AS 1530.3-1999 Метод огнестойких испытаний строительных материалов, компонентов и конструкций. Часть 3: одновременное определение воспламеняемости, распространения пламени, тепловыделения и дымовыделения.

Система облицовки алюминиевой кассетой 3 мм от Kaneba - EBOSS

Система облицовки алюминиевой кассетой 3 мм от Kaneba - EBOSS

Алюминиевая кассетная облицовка толщиной 3 мм

Описание
Кассетная облицовка

- это дренируемая и вентилируемая система облицовки алюминиевых полостей, состоящая из надежных опорных механизмов «первой фиксации» и облицовочных панелей «второй фиксации».Он предназначен для использования в качестве облицовки наружных стен или потолка.

Твердые негорючие компоненты составляют полную панель и механизм опорной рамы кассетной облицовки. Доступны большие панели, покрытые рулонным покрытием, анодированием или порошковой окраской.

Простое руководство по проектированию показывает, как кассетную облицовку можно использовать в коммерческих и жилых помещениях средней или высокой плотности. Принципы дизайна остаются неизменными.

Безопасные методы быстрого изготовления и монтажа панелей соответствуют требованиям безопасности, заложенным в кассетную облицовку, чтобы в первую очередь обеспечить огнестойкость, конструктивность, водонепроницаемость и долговечность.

Основные характеристики
  • Установка или удаление каждой панели не зависит от других панелей, что позволяет использовать различные варианты последовательности установки во время строительства или после него (снизу вверх, сверху вниз или случайным образом).
  • Для облицовочных панелей предлагается широкий выбор цветов. Такая же цветовая гамма применяется к стыкам между панелями.
  • Облицовочные панели могут быть предварительно обработаны, анодированы или окрашены порошковой краской.Облицовочные панели с порошковым покрытием доступны в небольших количествах с короткими сроками выполнения заказа по сравнению с другими вариантами
  • Полная система облицовки имеет толщину 87 мм с номинальными швами между панелями 24 мм.
  • Без герметика
  • Максимальный размер панели 5000 мм x 1500 мм без ограничения цвета
  • Монтаж можно начинать сразу после установки воздушного барьера в здании до или после установки оконных рам.
  • Простота установки - простые монтажные работы также могут быть выполнены строительными подрядчиками
  • Правильная установка системы поддается проверке без разрушительного исследования
  • Панели кассетной облицовки не ограничиваются только сплошным алюминием толщиной 3 мм.
  • Функции управления противопожарной защитой включены в конструкцию облицовки

Система разработана таким образом, чтобы обеспечить преимущества по сравнению с традиционными методами:

  • Сокращение часов архитектурного проектирования и времени обработки разрешения на строительство за счет предоставления стандартизированных руководств по проектированию и области применения
  • Сокращение времени строительства на стройплощадке за счет возможности начинать его до установки окна и до того, как будут доступны облицовочные материалы
  • Значительно сократить время монтажа на месте
  • Меньше зависимости от специализированных подрядчиков по облицовке
Сфера использования

Алюминиевая облицовка Cassette Cladding 3 мм подходит для использования в качестве ненесущей наружной облицовки стен для зданий в следующих пределах:

  • Покрытие любой конструкции, которая соответствует структурной способности нести систему и выдерживать давление ветра, которому она подвергается. к; до 3.5 кПа ULS
  • Для облицовки, требующей повышенной прочности:
    • Без герметиков
    • Разработан для достижения 50-летнего срока службы
  • Примеры:
  • Типы строений:
    • Коммерческие: Офисные здания, производственные склады
    • Жилой сектор: многоквартирные дома, дома с высокой плотностью застройки, жилые дома
Ограничения использования

Система кассетной облицовки имеет следующие ограничения:

  • Не подходит для не вертикальных открытых поверхностей; однако подходит для защищенных горизонтальных поверхностей, таких как перекрытия.
  • Расчетный размер от алюминиевого покровного листа до настенного покрытия номинально составляет 85 мм.
  • Кассетные панели должны быть прямоугольными или квадратными и не могут быть изогнутыми или скошенными *
  • Изготовление компонентов панели должно выполняться утвержденными партнерами по изготовлению кассетной облицовки.
  • Установка всех компонентов может производиться партнерами по установке кассетной облицовки, или обычные строители могут установить простые проекты **
  • Огнестойкость для зданий высотой до 25 м (при высоте более 25 м применяются специальные конструкции и испытания)

* Если вышеуказанные критерии требуются в соответствии с конструктивным замыслом облицовки здания, система кассетной облицовки может быть присоединена к обычным системам облицовки.** Работы могут быть выполнены под наблюдением лицензированного специалиста по строительству - см. Согласие на строительство и законодательные требования.

  • Конструкция и установка должны соответствовать Руководству по проектированию и установке кассетной облицовки, ссылка 2019-V1

Наличие:

  • Готовые - могут иметь минимальные количества заказа со сроками выполнения заказа
  • Анодирование или порошковое покрытие - небольшие заказы доступны с минимальным сроком выполнения заказа
Заявление о соответствии Строительным нормам

Алюминиевая система с кассетной облицовкой 3 мм разработана в соответствии со следующими требованиями Строительного кодекса Новой Зеландии:

  • B1 Конструкция: B1.3.1, B1.3.2
  • B2 Долговечность: B2.3.1 (b) В ОЖИДАНИИ
  • C Защита от огня: C3.4 (a), C3.5, C3.7
  • E2 Внешняя влажность: E2.3.2, E2.3.3, E2.3.5
  • F2 Опасные строительные материалы: F2.3.1

Cassette Cladding могут предоставить сертификаты на дизайн для каждого проекта.

Другие характеристики производительности

Гарантия и обслуживание:

  • Стандартная гарантия на алюминиевую систему с кассетной облицовкой 3 мм составляет 15 лет.
  • Обслуживание системы требует ежегодной промывки водой и мягким моющим средством для удаления грязи и солевых отложений, которые могут накапливаться на ней

Kaneba стремится стать самым надежным поставщиком архитектурных облицовочных решений в Новой Зеландии.

Запросы на продукцию

Новости от Канебы

Получите бесплатный еженедельный дайджест важных новостей

Новые и обновленные архитектурные продукты, дизайнерские решения, вдохновение, технические советы и многое другое при подписке на EBOSS.

Что такое система кассетных панелей?

Кассетная панель представляет собой систему металлической облицовки на крючке, которую можно легко использовать как для внешнего, так и для внутреннего применения.Эта панель чрезвычайно универсальна и может применяться в различных направлениях к различным основам, таким как фанера, бетон, стекло и т. Д. Эта современная система подходит для вертикальных и горизонтальных конструкций в малоэтажных и многоэтажных зданиях как для новых, так и для реконструируемых проектов. . Панели изогнуты и прикреплены невидимыми зажимами и цилиндрами к алюминиевому каркасу, обеспечивающему безопасность несущей конструкции. Кассетные панели рассматриваются как открытая соединительная система и следуют за системами защиты от дождя, что означает, что они устанавливаются таким образом, что они могут вентилировать воздушное пространство.

Кассеты

, которые используются в фасадном секторе, производятся на основе разработки компонентов, которые используются на больших площадях, и предназначены для особенно быстрой и, как следствие, рентабельной сборки. Кроме того, в кассетах используется листовой металл, чтобы снизить стоимость альтернативы любой композитной системе облицовки. Однако, в отличие от облицовки из листового металла, эта система не требует силикона или герметика во время нанесения. С помощью запатентованной системы крепления панели можно легко и быстро зафиксировать в определенном месте, двигаясь снизу вверх.Для дополнительного чутья рекомендуются готовые планки и планки, которые подходят для любого канала. Этот тип облицовки предлагает новаторское фасадное решение, которое придает плоский и современный вид. Они устанавливаются на соответствующие подконструкции и создают футуристические, технологичные визуальные эффекты, подходящие для административных зданий и коммерческих объектов. Эта система обычно предназначена для конструкций, которые требуют большей длины или ширины по сравнению с обычными панелями.

Основы горизонтальной кассетно-панельной системы

Как видно из названия, горизонтальные кассетные системы монтируются и устанавливаются снизу вверх. Панели косвенно крепятся в скрытых областях. Это даст строителю необходимую свободу для создания всех стилистических аспектов, когда дело доходит до использования этого типа системы. Горизонтальные кассетные панели часто имеют глубину 25 мм и фиксированный заданный теневой зазор диаметром 20 мм. Эти значения диаметров отражаются на направляющей, которая используется для крепления и является важной составляющей частью системы.Кассетно-панельная система подходит для возведения наружных обшивок длиной до 3000 мм. Системная фасадная сетка может быть выбрана и установлена ​​в соответствии с потребностями и требованиями заказчика.

Установка кассетных панелей

Порядок установки кассетных панелей, требует определения расположения элементов, которые используются в каркасе. В процессе каркаса требуются точные размеры и количество панелей, включая длину, ширину и высоту от центра до центра.Типичные кассеты имеют подставку наверху, которая крепится к каркасу с помощью зажимов и еще одна подставка, которая находится внизу, которая входит в зажимы на предыдущей панели. Для панелей, длина которых по горизонтали превышает 1,5 м, необходимы прорези для крепления, чтобы иметь допуск на расширение. Крепежные зажимы протестированы и разработаны для совместимости с конструкцией и эксплуатационными характеристиками приложения или проекта. Эти зажимы имеют двойное назначение. Эти функции обеспечивают сопротивление поднятию и добавляют свободное пространство для расширения облицовке и металлу.

Достоинства и преимущества кассетной панели

Структурная устойчивость

Система кассетных панелей требует более толстого материала и может быть установлена ​​с использованием алюминиевых зажимов и может принимать алюминиевый верх с основанием. Это придает системе общую структурную устойчивость. Система блокировки, которая представляет собой метод установки сплошных панелей непосредственно на оцинкованный цилиндр, а затем прочно закрепляется на базовом элементе здания, может значительно повысить устойчивость.

Элегантность

Эти панели гладкие, выглядят современно и имеют плоский вид, но имеют негативные детали.

Устойчивость

Кассеты

водонепроницаемы без использования открытых герметиков и мастик. Это позволяет воде течь, не проникая в конструкцию стены и не повреждая ее. Кроме того, они созданы с использованием более надежных систем, рассчитанных на срок службы 50–100 лет. Таким образом, они требуют минимального обслуживания.

Экономичный и дружелюбный

Эта система облицовки экономична благодаря своей чистоте и минимальным потерям материалов. Стоит отметить, что они также полностью перерабатываются.

Система подвесов для кассетных панелей

701C | RJ Фасады

Вертикальное приложение

Алюминий

Скрытое исправление

Звукоизоляция

Система предназначена для металлических или композитных листов облицовки, отформованных в кассеты с помощью крючкового крепления.Конструкция основного вертикального профиля допускает различный зазор между кассетами.

Подвески предназначены для защелкивания в основном профиле для дополнительной точной регулировки, фиксируются на месте с помощью фиксирующего винта. Количество подвесов на панель зависит от размеров панели, которые будут указаны производителем панели.

Система извлекает выгоду из использования стандартной системы помощи, которая взаимозаменяема с другими системами помощи Fischer в зависимости от требований проекта.Скобки «Helping Hand» от SystemEVT - это пример на изображении, наиболее экономичный вариант брекетов из ассортимента. Для улучшения тепловых характеристик бетонных оснований используйте кронштейны SystemZeLa.

FischerBWM предлагает самый большой в Европе ассортимент держателей для рук Helping, которые были разработаны, чтобы помочь достичь U-значения. Системы кронштейнов варьируются от линейки ZeLa, разработанной для достижения уровня производительности пассивного дома, до стандартных L-образных кронштейнов, которые соответствуют большинству требований проектов в Великобритании.

Проектные тепловые расчеты для подтверждения толщины изоляции, доступной для каждого проекта.

Продукция и установка фасадных панелей

Ищете предложение или поддержку?

Твоя страна * Ваша страна * AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia-HerzegoviniaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo (Dem.Республика) Кука IslandsCosta RicaCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernsey и AlderneyGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsland из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea (Демократическая Республика) Корея (Республика) KosovoKuwaitKyrgyz RepublicLaosLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldaviaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicar aguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua-New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRe unionRepublic из DominicaRomaniaRussian FederationRwandaSaint BarthelemySaint HelenaSaint Китса и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian арабских RepublicTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияМалые отдаленные острова СШАУругвайСШАУзбекистан ВануатуВатикан (Святой Престол) ВенесуэлаВьетнамВиргинские острова (Британские) Виргинские острова (США).С.) Уоллис и Футуна IslandsWestern SaharaYemenZambiaZimbabweAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia-HerzegoviniaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo (Dem.Республика) Кука IslandsCosta RicaCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernsey и AlderneyGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsland из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea (Демократическая Республика) Корея (Республика) KosovoKuwaitKyrgyz RepublicLaosLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldaviaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicar aguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua-New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRe unionRepublic из DominicaRomaniaRussian FederationRwandaSaint BarthelemySaint HelenaSaint Китса и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian арабских RepublicTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияМалые отдаленные острова СШАУругвайСШАУзбекистан ВануатуВатикан (Святой Престол) ВенесуэлаВьетнамВиргинские острова (Британские) Виргинские острова (США).S.) Острова Уоллис и Футуна Западная Сахара Йемен Замбия Зимбабве

Я согласен с условиями Уведомления о конфиденциальности веб-сайта.

Руководство архитектора по: металлической облицовке

Металлическая облицовка десятилетиями олицетворяла перипетии архитектуры. От перфорированной жести Луи Салливана до титановых свупов Фрэнка Гери дизайнеры выбрали металлическую облицовку из-за ее формальной гибкости и отделки. Его популярность в первую очередь объясняется его невероятной универсальностью, как авангардной, так и готовой к употреблению.

Однако из-за сильной стороны этого материала архитекторам сложно выбрать его для оболочки здания - количество различных отделок, форм и способов крепления может показаться бесконечным. В этом руководстве мы разберем варианты, чтобы помочь вам решить, какой продукт для металлической облицовки идеально подходит для вашего следующего проекта.

Поиск производителей металлических покрытий

Системы металлической облицовки

Металл обычно используется для неструктурных систем облицовки дождевыми экранами, где приоритетом является обеспечение защиты от элементов, а также эффектная внешняя отделка.Благодаря своей складной и податливой природе металлические панели можно соединять вместе и прикреплять к зданию самыми разными способами, каждая система предлагает различные преимущества с точки зрения сложности конструкции и эстетической отделки. Вот некоторые из наиболее широко используемых систем:

Через системы металлической облицовки

Фальц со стоячим фальцем : Одна из самых узнаваемых систем, облицовка со стоячим фальцем, характеризуется прочными гнутыми соединениями между каждой панелью.Его скрытые крепежные детали позволяют создавать элегантные архитектурные экстерьеры, что делает его популярным в разных типологиях. Системы со стоячим швом могут использоваться с различными типами металлов, включая алюминий, гальванизированную или нержавеющую сталь, титан, цинк и атмосферостойкую сталь (Cor-ten).

Snaplock : более простая альтернатива стоячему шву, Snaplock имеет аналогичный ребристый профиль, но для его установки не требуется специального оборудования для закрытия. Панели Snaplock спроектированы так, чтобы «защелкиваться» вместе, что упрощает установку.

Через системы металлической облицовки

Блокировка : Система блокировки обеспечивает более плавный внешний вид с эффектными четкими стыками. Сцепляющиеся металлические облицовочные панели могут различаться по ширине и могут быть выполнены по горизонтали, вертикали или даже по диагонали.

Flatlock и черепица : панели Flatlock соединяются вместе, образуя ровный, гибкий и тонкий фасад. Систему также можно установить реверсом, создавая более глубокие линии экспресса; это называется «перевернутый плоский блок».«В качестве яркого изменения системы плоских замков можно создать металлический фасад с черепицей, используя панели, сложенные в соединяющиеся друг с другом формы плитки.

Через системы металлической облицовки

Кассета : Идеально подходит для больших площадей облицовки, кассетная система с открытыми стыками может использоваться с огромными панелями длиной до 13 футов. Кассеты изгибаются и фиксируются невидимыми зажимами, обычно на алюминиевом каркасе, в результате чего они имеют современный плоский вид.

Custom : Если ни один из вышеперечисленных вариантов не подходит для вашего конкретного проекта, специализированный производитель может разработать систему на заказ, изменяя существующую систему или создавая что-то совершенно новое.В этом случае необходимо будет учитывать бюджет проекта, так как настройка существенно увеличит стоимость.

Поиск производителей металлических покрытий

Материалы

Металлическая облицовка состоит из множества различных материалов, каждый из которых имеет свои сильные и слабые стороны. На ваш выбор материала будет влиять ряд специфических для проекта факторов, включая желаемые эстетические, климатические условия, выбранную конструктивную систему, характер прилегающих материалов и бюджет строительства.Ниже перечислены наиболее распространенные варианты материалов для металлической облицовки:

.

Слева: нержавеющая сталь; через Ideal Spec. Справа: оцинкованная сталь; через Wild Textures

Нержавеющая сталь : Сталь, покрытая тонким слоем оксида хрома, обычно называется нержавеющей сталью. Хром помогает предотвратить процесс окисления или коррозии, поэтому материал устойчив к ржавчине. Нержавеющая сталь также популярна благодаря своей чистой полированной поверхности.

Оцинкованная сталь : Оцинкованная сталь покрыта тонким слоем цинка и помогает предотвратить ржавление так же, как слой хрома в нержавеющей стали. Видимые кристаллиты в покрытии придают оцинкованной стали эстетический пестрый оттенок, известный как «блестки».

Погодоустойчивая сталь : Погодоустойчивая сталь, которую часто называют кортеновской сталью, предназначена для образования защитного слоя с течением времени, который имеет устойчивый вид, напоминающий ржавчину. Этот слой действует как барьер против коррозии и устраняет необходимость в покраске.Его землистый, индустриальный эстетический вид поражает, но облицовка COR-TEN должна быть правильно детализирована, чтобы обеспечить постоянную патину с течением времени.

Слева: алюминиевый фасад Essex Crossing, созданный SHoP Architects, Нью-Йорк. Справа: титановая кожа Guggenheim Bilbao от Gehry Partners, Бильбао, Испания; через Condé Nast Traveler

Потрясающая цинковая крыша Ga On Jai от IROJE KHM Architects была произведена VMZinc

Алюминий : Алюминий от природы устойчив к ржавлению и образованию пузырей, что делает его популярным выбором для облицовки современных проектов.Он также обладает отличным соотношением прочности и веса, что означает, что системы крепления алюминиевых фасадов могут быть менее громоздкими, чем системы для стальных панелей. Тем не менее, материал склонен к появлению вмятин и царапин и может подвергнуться коррозии при определенных условиях окружающей среды без надлежащего ухода. Прочтите о деталях, которые SHoP разработала для поразительного фасада из алюминия, обработанного кручением, для Essex Crossing в Нью-Йорке.

Титан : Титан предпочитают архитекторы за его легкий вес, высокую прочность и глянцевый, светоотражающий вид.Со временем на поверхности материала образуется защитная оксидная пленка, повышающая его устойчивость к коррозии. Тем не менее, техническое обслуживание является ключевым моментом для титановой облицовки, как подтвердит Фрэнк Гери - его культовый Гуггенхайм Бильбао остался с коричневыми пятнами, когда он не был должным образом очищен после строительства.

Цинк : Цинк, который славится своей атмосферостойкостью и устойчивостью к коррозии, невосприимчив к вредному воздействию ультрафиолетовых лучей и даже обладает самовосстанавливающимися свойствами, что означает, что если поцарапать, материал со временем восстановится.

Медная облицовка в Художественном музее Колумбуса, крыло Маргарет М. Уолтер, дизайнерская группа DesignGroup; фото Брэда Фейнкнопфа

Латунная облицовка TECU® в Центре передачи адаптроники (Институт Фраунгофера), Дармштадт, Германия; через MIXX Cladding

Медь : еще один вариант облегченной облицовки, медь очень прочна по сравнению с другими материалами, и в конце срока службы здания также подлежит 100% переработке. Его слегка отражающий вид со временем меняется из-за окисления, в результате чего металл приобретает характерный зеленый цвет.

Латунь : Обеспечивая баланс между холодным оттенком цинка и теплотой меди, латунь является очень пластичным облицовочным материалом, поэтому хорошо подходит для декоративных работ из листового металла. Со временем латунь приобретает золотисто-коричневую патину, поскольку ее поверхность окисляется.

Поиск производителей металлических покрытий

Производительность

Одной из основных причин, по которой металл является популярным облицовочным материалом, является его упругость. Когда правильный материал сочетается с хорошо продуманными деталями, металлическая оболочка здания может помочь конструкции прослужить годы или даже десятилетия дольше, чем в противном случае.Тем не менее, есть ряд факторов производительности, которые необходимо учитывать, чтобы использовать сильные стороны металла в ваших интересах в проекте:

Долговечность: Хотя металл, как правило, очень прочен, некоторые металлы мягче других и могут быть поцарапаны или поцарапаны мелом и другими предметами. Поэтому географическое положение и предполагаемый срок службы здания следует учитывать с точки зрения устойчивости материала. Обязательно сообщите производителям о требованиях к долговечности ограждающей конструкции здания, чтобы они могли помочь вам выбрать подходящий материал для вашего проекта.

Огнестойкость: Металл, как правило, очень устойчив к возгоранию, но все же рекомендуется проконсультироваться с производителями относительно требований к классу огнестойкости вашей облицовки. Также важно учитывать, как металлическая облицовка соотносится с другими материалами внутри ограждающей конструкции, чтобы избежать непредвиденных последствий. Недавняя катастрофа в башне Гренфелл стала трагическим напоминанием о важности определения безопасных строительных материалов для высотного строительства и необходимости открытого общения всех сторон - архитекторов, производителей, подрядчиков и регулирующих органов - по этому вопросу.

Типовое сечение фасада с металлическим экраном от дождя; через Alucobond

Теплоизоляция: Системы металлической облицовки часто мало влияют на общие показатели теплоизоляции стен, поэтому, вероятно, необходимо прикрепить обшивочную доску к внешней стороне стен заполнения для защиты от атмосферных воздействий и термической стойкости. Если ваше здание имеет минимальный коэффициент теплопередачи и вам нужна облицовка, чтобы достичь его, поговорите со специализированным производителем металлических облицовок, чтобы найти идеальную систему.Значение U определяет коэффициент теплопередачи оболочки здания, который представляет собой энергию в ваттах (Вт), проходящую через квадратный метр конструкции на градус разницы температур изнутри наружу.

Звукоизоляция: Металлическая облицовка обычно обеспечивает ограниченную звукоизоляцию между внешней и внутренней средой. Поставщики часто рассчитывают рейтинги для всей стены, принимая во внимание рейтинг Rw (взвешенный индекс звукоизоляции) или STC (класс звукопроницаемости) изоляционных материалов для стен.

Факторы окружающей среды: В частности, для крупномасштабных проектов важно учитывать влияние строительного материала на окружающую среду на протяжении всего его жизненного цикла, включая производственный процесс, процесс установки и требования к долгосрочному обслуживанию. Оценка жизненного цикла обеспечивает строгий метод измерения каждого из этих факторов при принятии решения о том, какая система облицовки наиболее подходит для потребностей вашего клиента.

Воздействие ветра: Системы облицовки зданий должны выдерживать воздействие ветра и передавать его на основную конструкцию здания.Рекомендации, приведенные в главе 30 руководства ASCE 7-10: Минимальные расчетные нагрузки для зданий, можно использовать для определения воздействия естественного ветра, которое необходимо учитывать при проектировании облицовки.

Расширение и сжатие: Некоторые металлы сжимаются и расширяются при изменении температуры, влажности и давления, и если выбран неправильный материал, это может привести к необратимому повреждению здания. Проконсультируйтесь со своим производителем, чтобы определить, какая металлическая облицовка наиболее подходит для климата, в котором будет находиться ваш проект.

Поиск производителей металлических покрытий

отделок

Почти так же важно, как и выбор самого металла, отделка может существенно повлиять как на эстетику, так и на характеристики металлических систем облицовки. Существует практически неограниченный ассортимент отделки металлических фасадных панелей - узнайте у своего производителя, чтобы найти идеальный вариант для вашего проекта. К числу наиболее распространенных относятся следующие:

Слева: Типичная металлическая отделка, подвергнутая пескоструйной очистке; Справа: типичная отделка матовым металлом

Глянцевая отделка дополнительной начальной школы Боннара Воффре, Бовернье, Швейцария

Пескоструйная обработка : Пескоструйная обработка придает металлу гладкую, матовую поверхность, практически лишенную текстуры.Сталь, подвергнутая пескоструйной очистке, может быть подвержена коррозии и должна быть защищена специальной краской или другим покрытием.

Матовый : Матовый или матово-полированный металл имеет однонаправленную сатинированную отделку с тонкой текстурой, интенсивность которой меняется в зависимости от уровня абразивного воздействия во время производства.

Зеркальный : Самая светоотражающая из всех видов отделки, полированные поверхности предлагают поразительный эстетический вид, но требуют высокого уровня ухода, чтобы сохранить их глянцевитость.

Слева: Типичная металлическая отделка двигателя; Справа: Типичное металлическое покрытие с порошковым покрытием

Металлическая отделка с рисунком от Марселя Вандерса и PURE + FREEFORM

Обточка двигателя : Отделка обточки двигателя отличается мелким геометрическим рисунком, вписанным в металл, который имеет закрученный вид с различными отражающими качествами.

Порошковое покрытие : Порошковое покрытие придает металлу защитный слой и однородный матовый вид.Покрытие с порошковым покрытием доступно в неограниченном количестве цветов.

Узор : возможны замысловатые узоры и сложные цветовые комбинации - коллекция Chameleon от PURE + FREEFORM является ярким примером. Спросите производителей о возможностях еще более уникальной отделки.

Поиск производителей металлических покрытий

Примеры из практики

Учитывая широкий спектр доступных металлов и систем облицовки, прецедентные исследования могут стать важной частью исследования архитектора на стадии разработки дизайна и спецификации проекта.С учетом инновационных применений материалов, отличных эксплуатационных качеств и уникальных эстетических эффектов следующие особенности должны информировать и вдохновлять вас в поисках идеального продукта для металлической облицовки:

Общий павильон Шербурна от Teeple Architects Inc., Торонто, Канада

Расширяя границы: 7 смелых зданий, облицованных металлом

Семь проектов исследуют металлические фасады, оболочки и оболочки зданий, которые вызывают особый интерес.Объединяя специальные металлические коробчатые ребра с шокирующе доступными и стандартизованными листами, вместе эти проекты составляют незаменимый каталог, вдохновляющий любой потрясающий дизайн металлического фасада. Ознакомьтесь с полной коллекцией здесь.

Расширение художественного музея и кинотеатра Лиллехаммера, созданное Snøhetta, Лиллехаммер, Норвегия

Серебряная подкладка: 7 блестящих зданий, одетых в нержавеющую сталь

Благодаря бесконечным широким формам Фрэнка Гери, повсеместному распространению нержавеющей стали на протяжении всего периода ар-деко и ее широкому использованию в качестве современного декоративного и декоративного материала, каждый из нас любовался светящейся конструкцией из нержавеющей стали.Хотя широкое использование материала может быть не новым, благодаря качественному исполнению и современному применению, следующие проекты сохраняют новаторскую красоту. Ознакомьтесь с полной коллекцией здесь.

Bloom; через dOSu-Arch.com

Металл в движении: что, если строительная кожа напоминала человеческую кожу?

Воздухопроницаемый и самоподдерживающийся, нет фасада более динамичного, чем «первая» кожа - наша собственная. Итак, что, если строительная кожа будет намеренно отражать человеческую кожу? Творческий биолог, а ныне архитектор Дорис Ким Сен призывает дизайнеров задуматься о термобиметалле, экспериментальном сплаве с уникальной способностью двигаться и расширяться при нагревании.Ознакомьтесь с полной историей здесь.

COBE’s Силос в стадии строительства; фото Расмуса Hjortshooj

Архитектурные детали: COBE преобразует силос, полностью обновив металл

Самая крутая металлическая конструкция Копенгагена была недавно завершена инновационной датской дизайнерской студией COBE. Долгожданный проект фирмы, The Silo, представляет собой старый промышленный зернохранилище, превращенный в жилой комплекс, расположенный в реконструируемом районе Нордхавн.Монолитное бетонное прошлое здания с четырьмя новыми фасадами из оцинкованной стали и гранеными балконами совершенно неузнаваемо. Ознакомьтесь с полной историей здесь.

Слева направо: Конверт Villa Criss Cross, Футбольный стадион «Арена Борисов», Зимний Кабин на горе Канин; изображения через OFIS arhitekti

Архитектурные детали: 3 концепции облицовки от OFIS Arhitekti

Амбиции и опыт гармонично сочетаются в потусторонних проектах словенской студии OFIS Arhitekti.Фирма из Любляны не только создала одни из самых смелых архитектурных решений, замеченных за последние несколько лет - подумайте о сборном альпийском приюте Skuta на высоте 6562 фута над словенскими Альпами - они также обладают глубоким знанием материальности. В частности, они смело маневрируют по металлу с беспрецедентным мастерством и изяществом. Ознакомьтесь с полной историей здесь.

Поиск производителей металлических покрытий

Архитекторы: продемонстрируйте свой следующий проект с помощью Architizer и подпишитесь на нашу вдохновляющую новостную рассылку .

видов облицовки фасадов - Asia Technic

Плоский лист

Flat Sheets - это экономичная, многоцелевая строительная плита, которую можно использовать в различных наружных и внутренних помещениях, от облицовки, карнизов и облицовки до потолков, перегородок, панелей и подвесных полов.


Плоский лист

Панель

Панельный фасад, который дополняет ваше видение, имеет собственный характер и генерирует энергию.Энергия - солнечные панели для строительства интегрированных фотоэлектрических фасадов, которые впечатляют с архитектурной точки зрения, экономичны и экологически устойчивы. Формы - панели от дождя, ламели облицовки или дизайнерские профили для выражения ритма и потока. Материалы - нержавеющая сталь, алюминий, срок службы десятилетиями. Цвета - высокое качество и широкое разнообразие с силой выражения


Панель

Кассета с крючком

Кассетные фасадные системы обычно состоят из 5 основных компонентов: основная несущая конструкция, несущие рельсы, изоляция (цельная или многослойная), вентиляционная зона и кассета.Движение или расширение конструкции из-за теплового расширения или сжатия компенсируется путем разбивки фасада на зоны облицовки и включения компенсаторов в опорные рельсы.


Кассета с крючком

Кассеты

могут быть закреплены на месте с помощью заклепок, винтов, профилированных кронштейнов для кассет или с помощью системы болт-крюк непосредственно на опорных рельсах.

Кассета с невидимым креплением

Использование кассет в фасадах навесных стен возникло в результате разработки широкоформатных компонентов для особенно быстрой и экономичной установки. Эта облицовка отличается своими размерами и выступающими поверхностями. Четыре боковых края профиля загнуты. Мы предлагаем клиентам возможность изготовления кассет для конкретных проектов. После установки на подходящие подконструкции кассеты придают зданиям функциональный футуристический вид, который часто используется в административных и коммерческих зданиях.


Кассета с невидимым креплением

Плоская приварная шпилька

Приварка шпилек - это быстрый, надежный и точный метод приваривания металлической застежки к другому металлическому объекту. Полученное сварное соединение прочнее, чем шпилька или основной материал.


Плоская приварная шпилька

Для того, чтобы приварить шпильку, доступ требуется только с одной стороны, что снижает необходимость в обращении с компонентами.Сварные швы также герметичны и защищены от несанкционированного доступа, а поскольку в листе нет отверстий, проблемы с коррозией уменьшаются, и заготовка не ослабляется. Приварка шпилек также может использоваться на односторонних полированных или окрашенных материалах с предварительно нанесенным покрытием. Застежка может быть изготовлена ​​из многих металлов или сплавов. Преимущества приварки шпилек: Быстрое крепление. Без обратной маркировки. Сварное соединение прочнее основного материала или шпильки. Доступ требуется только с одной стороны. Нет отверстий, следовательно, нет утечки или ослабления листа.Защита от взлома. Предварительно покрытые или окрашенные материалы можно сваривать. Оборудование портативное и легко подключается. Фактически, приварка шпилек устраняет все недостатки следующих проблем.

Установка:

Используйте панели только из одной партии. Металлический цвет должен быть установлен в одном направлении покрытия. Направление покрытия указано на обратной стороне панелей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
