Системы фасадные композиционные теплоизоляционные (СФТК)

СФТК представляет собой совокупность слоев, устраиваемых непосредственно на внешней поверхности наружных стен зданий, в том числе клеевой слой, слой теплоизоляционного материала, штукатурные и защитно-декоративный слои.

СФТК представляет собой комплекс материалов и изделий, устанавливаемый на строительной площадке на заранее подготовленные поверхности зданий или сооружений в процессе их строительства, ремонта и реконструкции, а также совокупность технических и технологических решений, определяющих правила и порядок установки СФТК в проектное положение.

Основные элементы системы:

1. Основание (стена)
2. Клеевой состав для приклеивания теплоизоляционного материала
3. Комплект механических фиксаторов для дополнительного крепления теплоизоляционного материала к основанию
4. Теплоизоляционный материал (каменная вата или пенополистирол)
5. Базовый штукатурный состав, из которого устраивают штукатурные слои
6. Армирующая сетка из стекловолокна
7. Отделочные и (или) облицовочные материалы
8. Специальные пропитывающие и укрепляющие составы (грунты) и пропитки как входящие в состав одного или нескольких слоев, так и наносимые на основание
9. Прочие конструктивные изделия, в том числе стартовые и завершающие профили, а также краевые элементы, обрамляющие зону установки системы, угловые профили, уплотнительные ленты, герметизирующие, другие специальные изделия

Фасады с отделочным штукатурным слоем на утеплителе из пенополистирола разрешены к применению на зданиях высотой до 75 м всех степеней огнестойкости и всех классов конструктивной и функциональной пожарной опасности, кроме детских дошкольных учреждений, специализированных домов престарелых и инвалидов (неквартирные), больницах, спальных корпусах школ-интернатов и детских учреждений и школах, внешкольных учебных заведениях, средних специальных учебных заведениях, профессионально-технические училищах.

Кроме того, для фасадных систем с утеплителем из пенополистирола имеются дополнительное противопожарное требование – выполнение при монтаже специальных противопожарных рассечек из негорючей базальтовой минеральной ваты, которые препятствуют распространению огня внутри утеплителя.

Такие рассечки устанавливаются в виде обрамления вокруг оконных, дверных блоков, а также в виде межэтажных, стартовых и финишных прокладок.

Системы толстослойного штукатурного фасада

Система представляет собой совокупность слоев, устраиваемых непосредственно на внешней поверхности наружных стен зданий, в том числе клеевой слой, слой теплоизоляционного материала, штукатурные и защитно-декоративный слои.

Элементы системы:

1. Основание (стена)
2. Теплоизоляционный материал, закрепленный к несущему основанию
3. Стальной анкерный крепеж
4. Стальная сетка
5. Выравнивающий слой
6. Защитно-декоративный слой
7. Краска

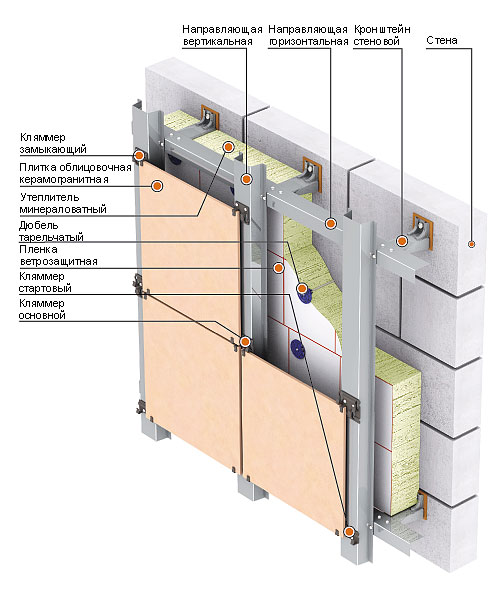

Навесные вентилируемые фасадные системы

Навесные фасадные системы утепления с вентиляционным зазором представляют собой конструкцию, в которой утеплитель защищен от атмосферных воздействий навесной облицовкой, установленной на кронштейнах подконструкции с образованием воздушного канала между облицовкой и утеплителем.

Основными элементами НВФС являются:

1. Основание (стена).

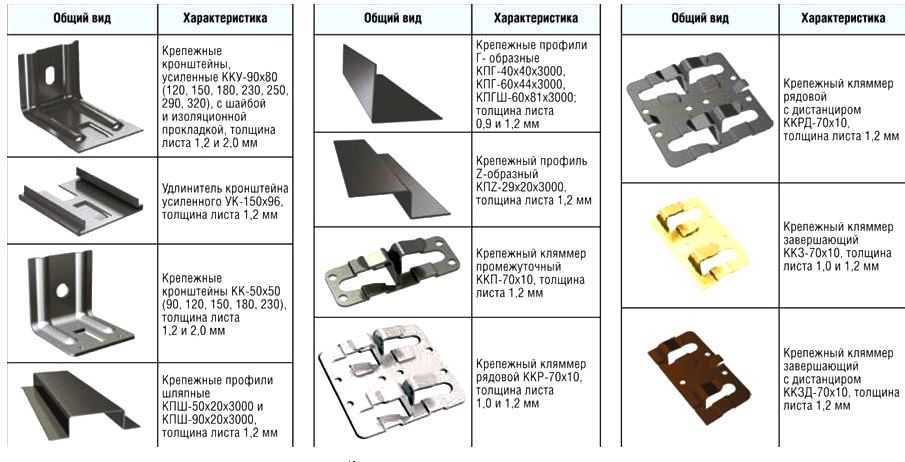

2. Несущая подсистема. Несущая подсистема представляет собой комплекс изделий в виде  кронштейнов, профилей, крепежных элементов, которые устанавливаются на стену и являются основанием для закрепления на них облицовочных панелей. Навесной каркас вентилируемого фасада состоит из металлических кронштейнов, шляпных Г-образных и Z-образных профилей. Каркас устанавливается таким образом, чтобы между поверхностью стен и облицовочным слоем оставалось пустое пространство, шириной от 50 до 300 мм. Несущий подосистемы изготавливаются из металла, наиболее часто встречающиеся э то оцинкованные, алюминевые и подсистемы из нержавающего металла.
3. Теплоизоляционный слой. Для обеспечения теплоизоляции в системе НВФС используются плиты из минеральной ваты специальных марок, обеспечивающие долговечную работу в условиях НВФС. В зависимости от региона строительства теплоизоляция может выполняться как в один так и в два слоя.

Примечание

Так как в системе между облицовочными панелями и теплоизоляционным материалом предусмотрен вентилируемый зазор, то в ходе эксплуатации в зазоре возникает тяга, в следствии которой поток воздуха, двигаясь снизу вверх по зазору оказывает влияние на верхний слой теплозоляционных плит.

4. Облицовочный материал. В качестве облицовочных материалов системы могут применяться различные плитки из природных каменных материалов, керамики, керамогранита, фиброцемента, стекла, а также металлические и полимерные фасадные панели (сайдинг).

Навесные системы с воздушным зазором применяются на строящихся и реконструируемых зданиях разных конструктивных систем высотой до 75 м различных уровней ответственности в следующих районах и местах строительства:

• Относящихся к различным ветровым районам по СП 20.13330.2011 с учетом расположения, высоты и конструктивных особенностей возводимых зданий и сооружений, а также типа местности;
• С обычными геологическими и геофизическими условиями;
• С различными температурно-климатическими условиями по СП 131. 13330.2012 в сухой, нормальной и влажной зонах по СП 50.13330.2012;
• С неагрессивной, слабо- и среднеагрессивной окружающей средой по СП 28.13330.2012.

Система слоистой (колодцевой) кладки

Слоистая (колодцевая) кладка представляет собой трехслойную конструкцию.

Основными элементами системы является:

1. Основание (стена).
2. Контур кладки (колодец). Кладка из мелкоштучных материалов, в частности керамического кирпича, поризованной керамики, блоков из пено-газобетона. Кладка образует периметр зданиях и выполнена двумя контурами,один из которых несущий и как правило имеет большую толщину, а второй лицевой и имеют толщину одного кирпича. Таким образом, два контура кладки образуют своеобразный колодец.
3. Теплоизоляционный материал. Заполнением пространства между кладкой является теплоизоляционный материал из каменной ваты или пенополистирола. Плиты из каменной ваты укладываются в один слой, таким образом чтобы торец одной плиты приходился на торец другой.
4. Гибкие связи. Для стабилизации положения теплоизоляционного материла внутри кладки используют гибкие связи, с помощью которых материал прижимается к внутренней части кладки и не сможет сместится при монтаже последующих слоев теплоизоляции.

Системы наружного утепления с облицовкой из кирпича могут применяться на строящихся и реконструируемых зданиях разных конструктивных систем высотой до 75 м различных уровней ответственности в следующих районах и местах строительства:

• Относящихся к различным ветровым районам по СП 20.13330.2011 с учетом расположения, высоты и конструктивных особенностей возводимых зданий и сооружений, а также типа местности;
• С обычными геологическими и геофизическими условиями;
• С различными температурно-климатическими условиями по СП 131.13330.2012 в сухой, нормальной и влажной зонах по СП 50.13330.2012;
• С неагрессивной, слабо- и среднеагрессивной окружающей средой по СП 28.13330.2011.

Каркасно-обшивные системы (КОС)

Каркасная конструкция состоит из трех основных элементов:

1. Каркаса (металлического, деревянного или железобетонного)
2. Теплоизоляции
3. Внешней и внутренней облицовки (обшивки)

В качестве каркаса используются каркаса с редуцированным сердечником: двутавровых балок из деревянных брусков и центральной перемычкой из ОСП или легких стальных профилей с термопросечками (так называемый «термопрофиль»).

Такие системы как правило применяются в коттеджном и малоэтажном строительстве в зданиях высотой не более 9 м.

Фасадные сэндвич панели с металлическими и бетонными облицовками и сердечником из эффективного теплоизоляционного материала

Сэндвич-панели представляют собой трехслойную конструкцию, состоящую из двух оцинкованных пластин (обшивки) из профильного металла (толщиной 0,5 мм), между которыми расположен утеплитель (толщиной 40-200 мм). Металлические пластины с обеих сторон защищены устойчивым к коррозии полимерным покрытием, которое может быть выполнено из составов на основе полиэфира (PE), полиуретана (PUR), поливинилхлорида (PVC) и др. Соединение пластин с утеплителем осуществляется с помощью полиуретанового клея. В качестве утеплителя может быть использована минеральная вата, экструзионный пенополистирол, пенополиуретан.



Виды фасадных систем по типу основания и методу производства

В избранное

Зарегистрируйтесь, чтобы добавлять в избранное

Поделиться

0 комментариев

Нашли ошибку?

По типу основания

При устройстве фасадных систем могут применяться следующие виды основания:

• Стены (монолитные железобетонные, сборные из кирпича, блоков, дерева)
• Каркасы (металлический или деревянный)

В свою очередь к системам, которые выполняются на несущих стенах относятся:

• Системы фасадные тонкослойные композиционные (СФТК)
• Системы фасадные толстослойные штукатурные
• Система слоистой (колодцевой) кладки;
• Система навесного вентилируемого фасада с вентиляционным зазором
• Каркасно-обшивные конструкции

По деревянному каркасу выполняют:

• Каркасно-обшивные конструкции
• Системы фасадные тонкослойные композиционные (СФТК)

По металлическому каркасу выполняют фасадные системы сэндвич панелей с металлическим и бетонными облицовками и сердечником из теплоизоляционного материала.



По методу производства

В зависимости от фасадные системы классифицируют на:

• Системы, которые выполняются из комплекса материалов на объекте (на месте сборки).
• Системы, которые предварительно монтируются на заводе и доставляются на место транспортом для монтажа в проектное положение.

К системам, которые монтируются на месте строительства относятся:

• Система слоистой (колодцевой) кладки;
• Система навесного вентилируемого фасада с воздушным зазором
• Системы фасадные тонкослойные композиционные (СФТК)
• Системы фасадные толстослойные штукатурные
• Каркасно-обшивные конструкции

К системам, которые монтируются на месте строительства относятся:

• Фасадные системы сэндвич панелей с металлическим и бетонными облицовками и сердечником из теплоизоляционного материала
• Сборные каркасно-обшивные конструкции
• Светопрозрачные конструкции

ТН-ФАСАД HAUBERK

Подробнее

ТН-Фасад Экспресс

Подробнее

ТН-ФАСАД Профи

Подробнее

ТН-ФАСАД Стандарт

Подробнее

ТН-ФАСАД Стандарт PIR

Подробнее

ТН-ФАСАД Вент

Подробнее

ТН-ФАСАД Декор

Подробнее

ТН-ФАСАД Классик

Подробнее

Показать еще

#фасад #отделка #ПГС #КМС #Поддержка #Проектирование #Консультация #Выбор решения #Помощь в подборе решения #техническая #конструкция #классификация

Оцените эту статью

4. 5 (1)

Автор статьи:

Василий Аксенов

Технический специалист направления “Минеральная изоляция”

1958

Дата обновления статьи:

27 Января 2023

Автор статьи:

Василий Аксенов

Технический специалист направления “Минеральная изоляция”

1958

Дата обновления статьи:

27 Января 2023

Оцените эту статью

4.5 (1)

Виды фасадных систем по типу основания и методу производства

Содержание

• По типу основания
•
• По методу производства

Популярные авторы

Вам может быть интересно

Ассортимент гибкой черепицы в 2023 году

#Гибкая черепица #SHINGLAS #Водосточная система #Люксард #Сайдинг ТЕХНОНИКОЛЬ еще. ..

Разбор теплотехнического расчета фасада с учетом неоднородностей в онлайн калькуляторе.

#теплотехнический расчет #сп 50 #теплорасчет #теплотехнический расчет пример #теплотехнический калькулятор онлайн еще…

4.55 (11)

Нужны ли противопожарные рассечки при утеплении фасада дома экструзионным пенополистиролом?

#рассечки #противопожарные рассечки #фасад комби

4.5 (1)

Валентин Фетисов

Руководитель проектов, Ведущий технический специалист

Не нашли ответ на свой вопрос? Напишите нам

Валентин Фетисов

Руководитель проектов, Ведущий технический специалист

E-mail *

Название организации

Комментарий *

^* — обязательное поле

Вся информация, предоставленная Вами для проведения технической консультации, является конфиденциальной и не будет передана третьим лицам.

17 типов фасадов зданий для достижения эстетики нескольких зданий

Фасад здания задает его эстетический стиль и характер. Он также выступает в качестве основного барьера конструкции от дождя, ветра, льда, снега, солнца и т. д. К счастью, современные архитекторы и строители могут выбирать из нескольких фасадов зданий, чтобы создать широкий спектр эстетики, от современного стекла до традиционного кирпича. , камень и лепнина для жилых, институциональных и коммерческих фасадов.

Наряду с эстетикой выбор фасада здания влияет на долговечность конструкции, энергоэффективность и комфорт жильцов. Это также влияет на ваши долгосрочные расходы на техническое обслуживание и коммунальные услуги, а также на воздействие вашей конструкции на окружающую среду.

Таким образом, помимо эстетики фасада, архитекторы и строители должны учитывать экологичность фасада (использование энергии, твердый и выделяемый углерод), долговечность и то, как это влияет на качество окружающей среды в помещении (дневной свет, акустика и качество воздуха).

К счастью, системы StoVentec® Rainscreen® компании Sto Corp. могут удовлетворить все эти требования. Наши простые в установке системы облицовки Rainscreen® помогают создавать энергоэффективные, безопасные и комфортные здания с экологически чистым качеством внутренней среды (IEQ). Наши зарекомендовавшие себя и проверенные системы облицовки Rainscreen® также предлагают архитекторам и строителям широкие возможности проектирования с широким выбором форм, текстур, цветов и материалов для удовлетворения ваших эстетических и архитектурных потребностей.

Кроме того, наша система Rainscreen® обеспечивает термоэффективную изоляцию, которая ограничивает вредную конденсацию и снижает затраты на отопление и кондиционирование воздуха. А системы стеклянной облицовки StoVentec обеспечивают защиту от ветра, огня и сильных ударов.

17 фасадов зданий для достижения эстетики нескольких стекол в здании

Системы StoVentec® Rainscreen® предоставили архитекторам и строителям этих 17 фасадов зданий широкие возможности для гибкости дизайна и множество вариантов формы, текстуры, цвета и материалов, чтобы удовлетворить все их эстетические потребности. и архитектурные требования. Системы облицовки StoVentec Rainscreen® позволили создать безопасные, энергоэффективные и комфортабельные здания с экологически чистым качеством внутренней среды (IEQ).

Жилые дома

1. Davenport House, округ Луиза, Вирджиния

Светоотражающие свойства стекла StoVentec® Glass создают дом, который приобретает различные качества и внешний вид в течение дня (и времени года), позволяя семье видеть свой дом сквозь разные линзы каждый раз, когда они смотрят на него.

Архитектор Джефф Дэвенпорт выбрал систему стеклянных панелей StoVentec® для внешней облицовки своего дома из-за ее превосходной тепло- и звукоизоляции и поразительной эстетики. Кроме того, передовая облицовка Rainscreen® предлагала высокотехнологичную систему обратной вентиляции и воздушные полости для дренажа.

2. Резиденция Zislis , Калифорния

Предприниматель, владелец отеля и ресторатор Майкл Зислис выбрал систему StoVentec® Rainscreen® для своей молодой семьи, так как она имеет более 2500 футов эстетики и улучшенные эксплуатационные характеристики. . Яркий фасад дома состоит из стекла StoVentec® Glass площадью 900 кв. футов в лазурно-голубом, светло-голубом и пастельно-голубом цветах.

Образовательные здания

3. Wolverhampton Girl’s High School , Вулверхэмптон, Англия

Средняя школа для девочек Вулверхэмптона выбрала стекло StoVentec® Glass для своего центрального здания шестого класса из-за его сильной визуальной привлекательности, а также для придания потрясающей современной эстетики историческому кампусу. Кроме того, они хотели прочный фасад, устойчивый к царапинам и вмятинам, как металл. Стеклянный фасад StoVentec® гармонирует с окрестностями кампуса, отражая красивый ландшафт территории, а также оригинальные здания школы, построенные в 19 году.11.

4. Кондуктивный образовательный центр , Мюнхен, Германия

Чтобы учащиеся чувствовали себя в школе комфортно и как дома, RPM Architekten + Stadtplaner GmbH разработала Кондуктивный образовательный центр с уникальными, красочные фасады, которые прекрасно сочетаются с системой StoVentec® Glass Rainscreen®.

Кроме того, системы StoVentec® Glass Rainscreen® обладают рядом преимуществ, которые способствуют созданию эстетически красивого, энергоэффективного, безопасного и комфортного здания: быстрая установка, гибкость конструкции, высокие тепловые характеристики и повышенная безопасность от огня, ветра, и воздействия.

Офисы и склады

5. 338 Euston Rd , Лондон, Англия

смотреть.

6. MP09 Black Panther , Грац, Австрия

Компания GSarchitects спроектировала это многофункциональное офисное здание с использованием энергосберегающего стекла StoVentec® и черных стеклянных панелей, отражающих окружающую среду. Уникальная конструкция опирается на основание с поразительно выступающим луком, создавая впечатление пантеры, готовой к прыжку — отсюда и ее название «Черная пантера».

7. Reston Town Center , Reston, Virginia

Duda Paine Architects выбрали StoVentec® Glass для создания отражающего, яркого, геометрического потолка, соединяющего башни Reston Town Center. StoVentec® позволил строителям использовать единую систему для создания геометрического здания на внешнем потолке. Для поддержания плоскостности призм потребовалось почти 3000 кв. футов стеклянных панелей StoVentec®, прикрепленных к подложке из морской фанеры. Сто тридцать две стеклянные панели разной отделки и размера составляют три ромбовидные призмы моста.

8. Sto Corp. Atlanta Plant Tank Farm Wall , Atlanta, Georgia

Healthcare Buildings

9.

Lausitzer Seenland Clinic , Hoyerswerda, Germany

The refurbishment and В расширении клиники Lausitzer Seenland использовалась система облицовки StoVentec® Glass Ventilated Rainscreen® из-за ее высокой степени долговечности и функциональности, при этом создавая уникальный фасад, в отличие от типичного медицинского сооружения. Обратите внимание на выступающее в воздух прямоугольное стеклянное тело на крыше здания. Кроме того, стеклянный фасад наклонен вперед примерно на четыре градуса по направлению к вершине здания, чтобы обеспечить необычный вид для зрителей.

10.

Sheltering Arms , Ричмонд, Вирджиния

Архитекторы выбрали StoVentro™ Sub-Construction для фасада нового
Sheltering Arms Institute (стационарная реабилитация 200 000 кв. футов, больница). Они выбрали сочетание терракоты и металлических панелей для фасада здания, чтобы создать современный и изысканный вид.

Использование подконструкции StoVentro™ упростило установку двух облицовок, произведенных разными производителями. Использование одной системы подконструкций, которая работала с обеими облицовками, позволило строителям упростить заказ, доставку и установку, сэкономив время и силы.

Многоквартирный дом

11. Queensbridge Quarter , Лондон, Англия

Архитекторы объединили системы StoVentec® Glass и Render для создания потрясающего многоквартирного дома в перспективном районе Лондона. Чтобы создать визуальную иллюзию на вершине здания, они выбрали синий и зеленый цвета фасада, чтобы соответствовать небу. Инновационная подконструкция StoVentro™ обеспечивает быструю и простую установку. Система облицовки StoVentec® Glass Rainscreen® хорошо сочеталась с системой штукатурки.

Развлекательные и культурные сооружения

Археологический музей , Шверин, Германия

Государственное управление строительства Мекленбург-Передняя Померания Архитекторы спроектировали Государственный археологический музей с использованием черного эмалированного стекла из вентиляционной панели StoVentec® Glass. Дизайн создает современно-однородный, блестящий черный куб без окон или других визуальных отвлекающих факторов, кроме бокового входа.

13.

Форум Barcelona , Barcelona, ​​Испания

14.

Palma Aquarium , Palma de Mallorca, Испания

Gebaeude Des Aquarium Aquarium a Aquarium aquardium a Acquardium a Acquardium a Acepradium AquareDaud AquareDaud AquareDium AquareDium AquareDium. фасад, чтобы передать впечатление живого организма. Они добились этого с помощью StoVentec® Glass Rainscreen®, который позволяет создавать нестандартные размеры для широкой конструкции. Кроме того, невидимый профиль StoVentro™ Agraffe позволяет прикреплять цветные стеклянные панели к задней стороне, что обеспечивает визуальную плавность изгиба и цвета.

15.

Plymouth Life Center , Плимут, Великобритания

Архитекторы Plymouth Life Center использовали несколько фасадных систем Sto, чтобы внести разнообразие в потенциально суровую монолитную структуру. На фасаде они органично объединили систему StoVentec® Glass Rainscreen® с высокоэффективной стеновой системой непрерывной теплоизоляции StoTherm™ ci. В проектах было использовано 519 стеклянных панелей (1102 м2) различной формы, от однородных до прямоугольных и со скошенными краями. Дизайн включает в себя желтый и синий цвета с восемью различными цветами рендеринга StoTherm™ ci.

Гостиничный бизнес

16.

Hotel Messerschmitt , Бамберг, Германия

В недавно построенном отеле Messerschmitt использовалась система облицовки StoVentec® Ventilated Rainscreen® для создания долговечной, энергоэффективной и эстетически привлекательной конструкции. Система облицовки StoVentec® Ventilated Rainscreen® способствует акустическому комфорту посетителей отеля за счет снижения внешнего шума.

Торговые помещения

17.

Einkaufszentrum Letmo (торговый центр Letmo), Брюнн, Чехия

Для реконструкции торгового центра Letmo архитекторы использовали StoColor Lotusan, Stolit 1.5 MP и StoVentec Render.

• Дренажная, вентилируемая стеновая система StoVentec® Render Rainscreen® из одного источника сочетает в себе превосходную воздухонепроницаемость и непроницаемость для атмосферных воздействий с выдающимися тепловыми характеристиками и противопожарной защитой. Он сочетает в себе негорючую непрерывную внешнюю изоляцию и непрерывный барьер для воздуха и влаги с системами StoVentro™ Sub-construction и Sto для создания усовершенствованной высокоэффективной стеновой системы. Несущая плита StoVentec® сочетает в себе легкий вес и высокую прочность на сжатие, что позволяет создавать бесшовные стены и криволинейные поверхности, недостижимые при использовании других облицовок.
• Stolit® наносится на Sto Claddings, бетон, кирпичную кладку и штукатурку в качестве декоративного и защитного покрытия для наружных и внутренних стен.
• StoColor® Lotusan® высококачественное покрытие для наружных стен с технологией Lotus-Effect®, имитирующей способность листьев лотоса к самоочищению.

Почему стоит выбрать системы StoVentec® Rainscreen®?

Вдохновляющие и наводящие на размышления фасады Sto Corp придадут зданию жизнь, характер и индивидуальность, чтобы помочь архитекторам реализовать свое творческое видение. Наши проверенные продукты дают вам непревзойденную свободу и возможность реализовать свое видение в любом цвете, форме, текстуре или материале.

Системы StoVentec® Rainscreen® также создают устойчивые и долговечные фасады, которые повышают безопасность конструкции и способствуют превосходному IEQ.

Чтобы узнать больше о том, как создать привлекательные и уникальные фасады для вашего коммерческого, жилого или административного здания, не стесняйтесь обращаться к нашим специалистам Sto сегодня!

4 типа фасадных систем для проектирования вашего здания

Фасады являются важным компонентом экстерьера любого здания, выполняя как эстетические, так и практические функции. Это первая особенность, которую люди замечают, приближаясь к зданию, и они оказывают большое влияние на то, как воспринимается эта структура.

Проектирование и строительство фасадов значительно изменились с течением времени в результате технологических разработок и методов, ориентированных на устойчивое проектирование. Внешний дизайн здания также может существенно повлиять на то, сколько энергии оно использует, а хорошо спроектированные фасады помогают снизить расходы на отопление и охлаждение.

Изучение различных типов фасадных систем очень важно для архитекторов и дизайнеров, чтобы найти наилучшие решения для своих проектов. Каждая фасадная система имеет свои уникальные преимущества и недостатки:

1.

Система навесных стен:

Навесные стены представляют собой ненесущие системы облицовки, состоящие из алюминиевых каркасов, стеклянных панелей и перемычек. Система обычно подвешивается к каркасу здания, в результате чего получается цельный и цельный фасад. Основная цель системы навесных стен – защитить интерьер здания от вредных климатических факторов, таких как ветер, дождь и солнечный свет. Кроме того, их можно изменить в соответствии с конкретными спецификациями дизайна, такими как цвет, текстура и даже сложная геометрия.

Преимущества:
• Системы навесных стен придают конструкциям современный и характерный вид, предоставляя архитекторам больше гибкости при проектировании.
• Навесные стены увеличивают поглощение солнечного тепла и пропускают естественный свет, что снижает потребление энергии.
• Ненесущие стены идеально подходят для высотных конструкций, потому что они невероятно прочные и могут выдерживать сильные ветры.
Системы навесных стен
• являются доступным вариантом для экстерьеров зданий, поскольку они требуют минимального обслуживания.
• По сравнению с обычными технологиями, системы навесных стен имеют более короткий период установки.
Недостатки:
• Установка систем навесных стен может быть дорогостоящей, что делает их неподходящими для некоторых проектов с ограниченными средствами.
• В то время как навесные стены могут защитить внутреннюю часть здания от элементов, если они не установлены и не спланированы должным образом, они также могут быть подвержены утечкам и проникновению воды.
• Изоляция здания может быть проблемой для навесных стен, что может повлиять на энергоэффективность здания.
Примеры:
• Государственный центр архитектуры и экологического дизайна Кента
• Вол Уокер Холл и Центр дизайна Стивена Л. Андерсона
• Приветственный центр Дэвис-Харрингтон
• Штаб-квартира JTI
• Пьер Вивес

2.

Вентилируемые фасадные системы:

Вентилируемая фасадная система представляет собой тип внешней облицовки, который включает фасадную панель, изоляционный слой, воздушную полость и несущий каркас. Воздушная полость между изоляционным слоем и фасадной панелью, обеспечивающая естественное движение и поток воздуха, является ключевым компонентом системы.

Пониженное поглощение или потеря тепла благодаря вентиляционной полости служит для регулирования температуры в здании. Вентилируемые фасадные системы надежны, не требуют особого обслуживания и обладают отличными способностями к управлению влажностью, поэтому они часто используются в коммерческих, жилых и институциональных сооружениях.

Преимущества:
• Сводя к минимуму приток и потери тепла, а также снижая затраты как на охлаждение, так и на обогрев, системы вентилируемого фасада могут повысить энергоэффективность здания.
• Риск проникновения воды и конденсации снижается благодаря вентиляционной полости, которая помогает контролировать влажность.

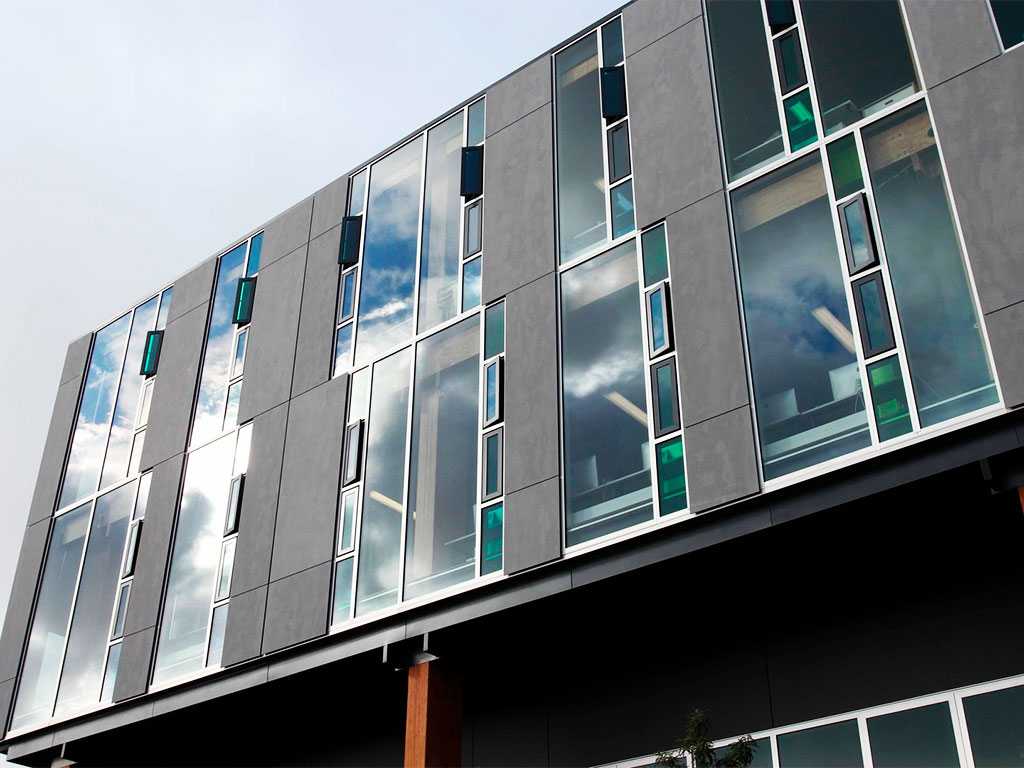

Вентилируемые фасадные системы
• прочны, долговечны и не требуют особого ухода.
• Система предоставляет архитекторам широкий выбор вариантов дизайна, позволяя им создавать оригинальные и современные фасады зданий.
• Система может улучшить звукоизоляцию, уменьшая шумовое загрязнение.
Недостатки:
• Поскольку вентилируемые фасадные системы могут быть дорогостоящими, они могут не подходить для всех проектов с бюджетными ограничениями.
• Необходимы дополнительные меры пожарной безопасности, поскольку вентиляционная полость может служить путем распространения огня.
• Установка вентилируемых фасадных систем требует более специальных знаний и навыков, чем установка обычных систем облицовки.
Примеры:
• Университет Эдит Коуэн, Перт, Австралия
• Торре Агбар, Барселона, Испания
• The Sage Gateshead, Ньюкасл, Великобритания

3.

Кинетический фасад:

Кинетический фасад — это тип фасадной системы, в которой используются движущиеся части для создания динамичного и интерактивного экстерьера здания. Эти движущиеся части могут включать жалюзи, панели или экраны, которые можно регулировать в зависимости от погодных условий, времени суток или предпочтений пользователя.

Система может повысить эстетическую привлекательность здания и обеспечить комфорт его обитателей за счет управления естественным освещением и вентиляцией. Кинетические фасады обычно используются в коммерческих и институциональных зданиях, общественных местах и ​​культурных учреждениях.

Преимущества:
• Кинетические фасады могут привлечь внимание и придать зданию индивидуальность, подчеркнув эстетическую привлекательность экстерьера и придав ему динамичный характер.
• Ограничивая поглощение солнечного тепла, снижая расходы на охлаждение и оптимизируя естественный свет и воздух, система может повысить энергоэффективность.
• Система управления естественным светом и воздухом может обеспечить пользователям больший температурный и визуальный комфорт.
• Система может создавать интригующий и привлекательный внешний вид здания, адаптирующийся к погоде, времени суток или вкусам пользователя.
• Систему можно использовать для разработки отличительных возможностей брендинга для институциональных и коммерческих структур.
Недостатки:
• Кинетические фасады могут быть дорогостоящими, что делает их неподходящими для некоторых проектов с ограниченными финансами.
• Чтобы система работала наилучшим образом, может потребоваться плановое техническое обслуживание, а движущиеся компоненты могут со временем изнашиваться.
• Кинетические фасады требуют специальных знаний и навыков, поскольку их сложнее спроектировать и установить, чем обычные фасады.
• Движущиеся компоненты системы могут создавать шумовое загрязнение, которое отрицательно сказывается на качестве жизни окружающих жителей.
Примеры:
• Башни Аль-Бахар, Абу-Даби, ОАЭ
• One Ocean, Тематический павильон EXPO 2012 г. Йосу
• Фасад Kiefer Technic Showroom Грац
• Музей движущегося изображения, Нью-Йорк, США
• Шанхайский финансовый центр Бунд, Хуанпу, Китай

4.

Двойной фасад:

Двойной фасад представляет собой специальную наружную систему, которая имеет воздушный зазор между двумя слоями стекла или других строительных материалов. Система обеспечивает теплоизоляцию и может снизить потребление энергии за счет контроля поглощения солнечного тепла и оптимизации естественной вентиляции. №

Пространство между двумя стеклами также можно использовать для внутренних помещений или в качестве буферной зоны, обеспечивающей шумо- и теплоизоляцию. В высотных зданиях, промышленных и институциональных сооружениях, а также в местах с суровыми погодными условиями часто используются двухслойные фасады.

Преимущества:
• Ограничивая поглощение солнечного тепла и улучшая естественный воздушный поток, воздушный зазор между двумя уровнями стекла служит изоляцией и снижает потребление энергии.
• Этот метод может повысить тепловой комфорт в помещении за счет минимизации притока или потери тепла и сохранения более постоянной внутренней температуры.
• Звукоизоляция может быть обеспечена за счет области между двумя частями стекла, что снижает шумовое загрязнение и повышает комфорт пользователя.
• Включив естественную вентиляцию, устройство может улучшить качество воздуха в помещении и уменьшить потребность в искусственной вентиляции.
• Этот метод может придать строению более характерный и привлекательный внешний вид, что может повысить его эстетическую привлекательность.
Недостатки:
• Из-за высокой стоимости двухслойные стены подходят не для всех проектов с ограниченным финансированием.
• Чтобы гарантировать оптимальную производительность, системе может потребоваться регулярное техническое обслуживание, а в воздушном зазоре между двумя слоями стекла могут собираться грязь и песок, что снижает прозрачность.
• Двустенные фасады требуют специальных навыков и опыта для проектирования и исполнения, поскольку они более сложны, чем традиционные фасады.
• Воздушное пространство между двумя стеклянными панелями может увеличить атмосферное давление на конструкцию и потребовать большей поддержки конструкции.
