Фасадные вентиляционные решётки в Москве

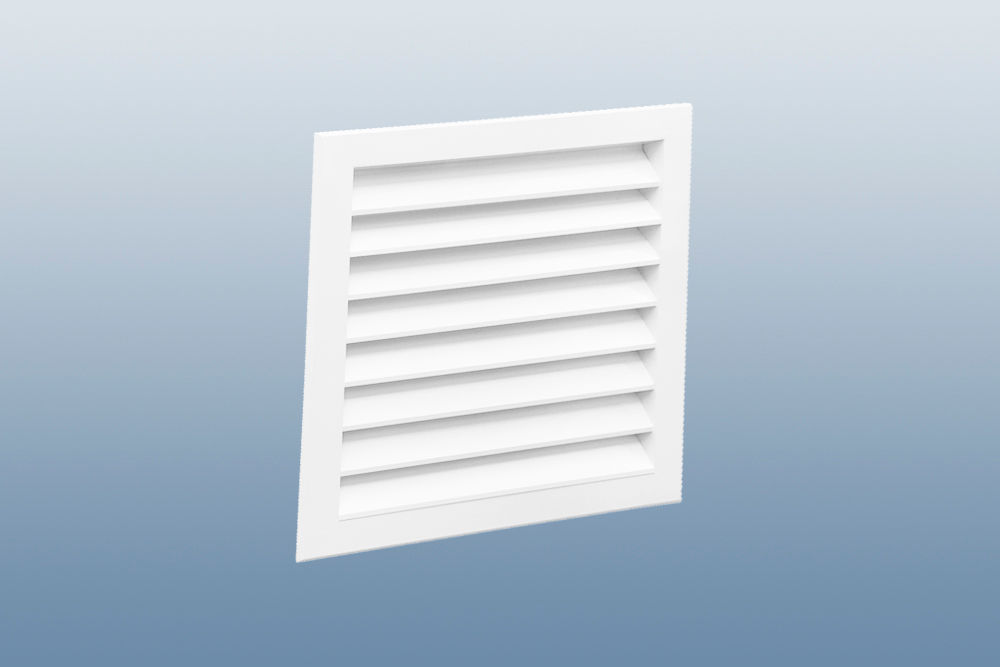

Фасадные вентиляционные решетки

Сегодня тяжело представить любую единицу промышленной или жилой инфраструктуры без приточно-вытяжной системы вентиляции. Для полноценной регуляции микроклимата в таких помещениях конструктивно предусмотрено использование фасадной вентиляционной решетки, которая является своеобразным ключевым компонентом. Оно позволяет осуществлять нормальную циркуляцию воздуха, исключая попадание внутрь системы атмосферных осадков и мелкого мусора.

Решетки фасадные изготавливаются компанией «Вентар-С» по особой современной технологии, что обеспечивает изделию не только прочность, но и отменную устойчивость к механическим повреждениям. Также наши решетки не боятся воздействия коррозии и резких перепадов температур.

Следует учитывать, что изделие выполняет и ряд второстепенных задач:

  • Поддерживает равномерность температурного режима;
  • Регулирует скорость движения воздуха;
  • Декорирует выход вентиляционного канала.

Конструкция и особенности фасадных решеток «Вентар-С»

Наши фасадные решетки, представленные в каталоге «Вентар-С» являются регулируемыми и нерегулируемыми. В изделиях стандартного плана ламели прочно зафиксированы под углом в 45 градусов. Это обеспечивает отличную защиту от дождя, снега и мелких частичек пыли. Такая конструкция совершенно не препятствует нормальной циркуляции воздушных масс.

Важно: Если вы наверняка не уверены в том, какая именно решетка вам необходима, то обратитесь за помощью к нашему консультанту в телефонном или онлайн режиме.

Что же касается регулируемых фасадных решеток, то приобретая их, вы можете самостоятельно регулировать угол расположения ламелей и интенсивность прохождения воздушного потока. Такие изделия идеально подходят для промышленных объектов, где требуется постоянная и оперативная подача свежего воздуха.

Наша решетка фасадная вентиляционная по классическому варианту изготавливается из качественного алюминиевого сплава.

Таким образом, нам удается достичь следующих качественных характеристик изделия:

  • Высокая стойкость к деформациям, температурным перепадам, коррозии;
  • Долговечность;
  • Легкость монтажа;
  • Легкость окрашивания;
  • Доступная цена.

Важно: Наши решетки окрашиваются специальными порошковыми полимерными красками. Классический цвет товара – белый. По желанию клиента изделие может быть окрашено в любой оттенок, который представлен в каталоге RAL.

Ассортимент

Компания «Вентар-С» предлагает купить фасадные решетки собственного производства. У нас вы можете найти как изделия классического типа, так и решетки нестандартных форм – треугольные, круглые.

Компания занимается изготовлением решеток различных размеров под ключ. Спецзаказ необходимо заранее обсудить с нашими менеджерами.

Принципы установки

Монтаж фасадной решетки довольно прост, но осуществлять его необходимо правильно, исключая появление, так называемых «застойных зон». Вытяжные решетки необходимо располагать на достаточном расстоянии от приточных изделий. Если помещение, в котором будет устанавливаться решетка, имеет достаточно большую площадь, то приточные и вытяжные элементы вентиляции нужно чередовать с одинаковой частотой.

Если вы осуществляется установку решетки в помещение с наличием исключительно вытяжной системы, то её нужно располагать максимально далеко от места, где приток воздуха будет происходить естественным образом (окно, переточная решетка и другое).

Крепится фасадная решетка при помощи винтовых саморезов. Осуществить монтаж можно самостоятельно или обратиться за помощью к специалисту.

Дополнительная комплектация

Дополнительно фасадные решетки могут комплектоваться следующими элементами:

  • Защитная сетка или москитное полотно;
  • Рамка для задела проема.

Важно: «Вентар-С» осуществляет доставку решеток по всей территории РФ.

Наружные вентиляционные решётки на заказ — низкие цены на наружные вентиляционные решётки от производителя «Феникс-Систем»

Вентиляционные решётки наружные — незаменимый элемент системы вентилирования, без которой не обходится ни одно современное здание. Их изготовление осуществляется по типовым или индивидуальным проектам, а сами они должны соответствовать ряду требований, обусловленных эксплуатацией в условиях открытого пространства.

Купить или заказать фасадные решётки в Москве недорого приглашает компания «Феникс-Систем». Мы предлагаем качественные изделия, изготовленные на собственных производственных мощностях. Наши специалисты разработают индивидуальный проект для производства решёток, которые идеально впишутся в экстерьер Вашего дома. Сроки изготовления — минимальные: от 3-ёх до 14-ти календарных дней!

Что такое наружные решётки для системы вентиляции? Виды и особенности

Фасадная решётка — важная составляющая системы воздухообмена, требующая грамотного подбора и монтажа. При выполнении этих условий она будет обеспечивать эффективную циркуляцию воздуха и исключать сырость в помещениях. Будучи функциональным устройством, она решает и задачу эстетичности фасада: именно поэтому важно, чтобы её внешний вид гармонировал с ним, соответствуя ему в плане цвета и стилистического решения.

Конструкция решётки во многом определяется материалом, на который осуществляется её фиксация. Она всегда имеет внутреннюю часть, закрепляемую в воздуховоде, и декоративную накладку с ламелями, устанавливаемую на неё или на фасад при помощи специальных распорок, винтов или клея. Чтобы исключить проникновение в систему воздуховодов мусора, насекомых и пыли, решётки оснащают сеткой.

Для изготовления, как правило, используют высокопрочные материалы, не восприимчивые к воздействию внешних агрессивных сред и не подверженные коррозионным процессам. Оптимальный вариант — алюминий или оцинкованная сталь, покрытые порошковым напылением, доступным в тысячах цветов по шкалам «RAL».

Виды вентиляционных наружных решёток, их особенности
Вид решётки Отличия
Регулируемые Оборудованы жалюзи, положение которых можно настраивать, обуславливая скорость воздушного потока, объём притока свежего воздуха и оттока отработанного.
Нерегулируемые Не располагают подвижными элементами, обеспечивают свободное движение потоков из вытяжки наружу и с улицы в помещения.
Инерционные Работают по тому тоже принципу, что и обратный клапан: закрывают доступ воздуха в вентиляцию при остановке потока или его сведении к минимуму.

Для чего нужны наружные решётки вентиляции?

Стальные и алюминиевые решётки отличаются надёжностью, высокой декоративностью, невосприимчивостью к температурным перепадам и воздействию влаги. Они выполняют ряд функций, актуальных для постройки любого предназначения:

  • Предупреждают проникновение в шахты и воздуховоды мелкого мусора и насекомых;
  • Обеспечивают стабильную тягу в каналах системы;
  • Создают эффективную циркуляцию воздуха внутри здания;
  • Вытягивают дым наружу при возникновении возгораний;
  • Исключают проникновение внутрь мелких грызунов;
  • Являются залогом эстетичности фасада.

Заказывайте надёжные и красивые вентиляционные решётки в «Феникс-Систем»: +7 (499) 450-77-57!

Схема работы

Отправьте заявку или позвоните нам

Обсуждение

Заключение договора

Проведение лабораторных испытаний

Геодезическая съемка фасада

Разработка архитектурной концепции фасада

Проектирование

Производство продукции

Поставка продукции со склада

Монтаж НВФ

Техническое обслуживание

Завершение работы,
довольный клиент

Декоративные вентиляционные решетки: виды, выбор

Для комфортной и здоровой атмосферы в доме и квартире необходимо нормальная работа вентиляции. Составная ее часть — декоративные вентиляционные решетки. Это только на первый взгляд кажется, что они все одинаковые. На самом деле есть множество тонкостей и нюансов, а неправильный выбор может значительно ухудшить работу системы вентиляции.



Содержание статьи

Виды декоративных вентиляционных решеток

В первую очередь решетки для вентиляции делят по месту установки. Бывают они:

  • Наружные или фасадные. Для установки на улице.
  • Внутренние — для монтажа внутри помещений.
  • Переточные. Это разновидность внутренних, но ставятся они на вентиляционные отверстия, которые находятся между помещениями, иногда устанавливаются в дверях.

Декоративные вентиляционные решетки для наружной установки чаще всего делают из алюминия и оцинкованной стали. Для защиты от атмосферных явлений они могут быть окрашены методом порошкового напыления красящего состава. Такое окрашивание выдерживает морозы и жару, не боится влаги.

Переточные решетки для вентиляции

Внутренние решетки (и переточные тоже) чаще всего делают из пластика, но есть и металлические. Они более разнообразны по формам и внешнему виду. Переточные отличаются тем, что имеют решетки с двух сторон — для оформления проема в обоих помещениях или с двух сторон двери.

В них перемычки расположены так, что свет из одного помещения не попадает в другое, но при этом движению воздуха не мешает. Называют их еще «двойные» или «сдвоенные».

По назначению

Декоративные вентиляционные решетки классифицируются по способу использования:

По названию понятно, что ставятся они на воздуховоды различного назначения. Отличаются установкой перемычек, которые направляют воздушный поток в нужном направлении. Установка приточной решетки на вытяжной воздуховод и наоборот значительно ухудшит скорость воздухообмена и при выборе надо быть внимательными.

По месту установки

Выходы вентиляционных каналов обычно находятся в стенах или на потолке. Соответственно, вентиляционные решетки бывают настенные и потолочные, бывают — универсальные.

Устанавливают и в потолок

По способу монтажа они могут быть накладными или встраиваемыми. Накладные устанавливаются на стену, закрывая выход воздуховода. Именно их делают привлекательными — они могут быть даже элементом декора. Встраиваемые решетки обычно ставят в тех местах, где воздуховоды выходят на улицу. Нужны они для защиты от попадания внутрь мусора и мелких животных (в основном грызунов). Так как их не видно, на эстетику никто внимания не обращает. Они должны быть прочными и надежными, а сделать их можно из простого металлического прутка или даже сетки-рабицы.

Наружные вентиляционные решетки для установке в цоколе дома сделаны обычно из металла и имеют регулируемые жалюзи или заслонки

Есть еще декоративные вентиляционные решетки для установки в полу. Строго говоря в большинстве случаев к вентиляции они отношения почти не имеют, так как закрывают конвекторы или радиаторы установленные в полу. Тем не менее, название сохраняется. Очень редко вентканалы проходят под полом и тогда те решетки, которые их закрывают точно являются напольными вентиляционными. В любом случае делают их из металлов, реже — из дерева, так как нагрузки все-таки повыше чем при настенной или потолочной установке.

При установке радиаторов в полу над ними также устанавливают решетки для выходя теплого воздуха

Ставят вентрешетки и в подоконники — если они широкие и под ними располагаются радиаторы отопления.  В этом случае выбираются обычно или простые щелевые или ажурные, которые привлекают внимание и являются даже украшением.

Решетки для вентиляции в подоконнике — если радиатор установлен под ним

Еще одно нестандартное место для установки вентрешеток — двери. Обычно это двери в ванную комнату или санузел. Для нормальной работы вентиляции в ванной и туалете необходим приток воздуха. Его обеспечивают сделав щель под дверью в 2-3 см или установив вентиляционную решетку в дверное полотно.

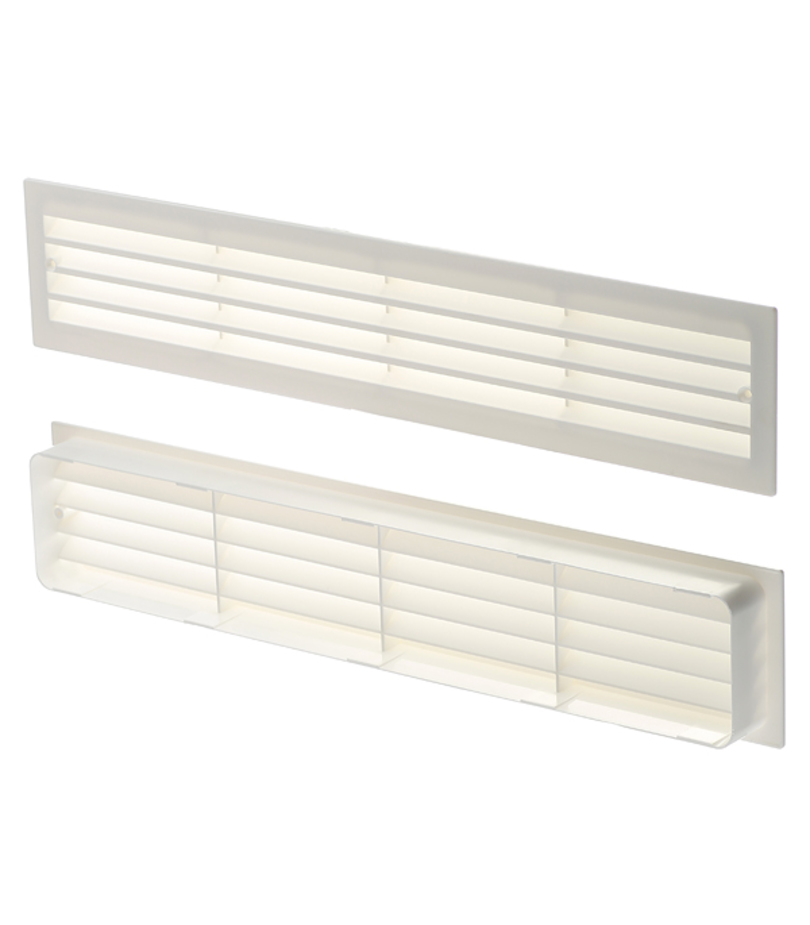

Для установки в двери также есть специальные вентиляционные решетки

Еще могут устанавливаться небольшие сетки для вентиляции гардеробных или больших шкафов купе. Поставить можно любую настенную модель (для гардеробных может понадобиться переточная) но есть и специальные мебельные. Отличаются они разве что размерами (меньше чем обычные) да большим разнообразием цветов. Устанавливать их можно в двери, а можно — в стенки.

Материалы

Чаще всего решетки для вентиляции делают из металла и пластика, намного реже встречаются деревянные.  Металл — алюминиевые сплавы или оцинкованная сталь, реже — нержавеющая сталь, бронза, медь и латунь.

Для наружных решеток металл берется более толстый, для внутренних потоньше. Если говорить о фасадных вентиляционных решетках, то обычно приходится выбирать — взять алюминиевую, которая будет служить долго, но не очень устойчива к физическим нагрузкам, или прочную из оцинкованной стали, но которая через несколько лет начнет ржаветь. Выбор не самый простой. Конечно, идеальный вариант — нержавейка, но стоимость таких вентрешеток очень высокая, да и найти их непросто.

Материалы для изготовления вентрешеток

Из пластика делают декоративные вентиляционные решетки для внутреннего использования. Чаще всего они белого цвета но есть и цветные. Они хороши тем, что имеют небольшой вес и стоимость, легки в уходе, химически нейтральны, не боятся влажности. Их недостаток в том, что они плохо реагируют высокие температуры. Потому если вентиляционное отверстие находится в зоне высоких температур, туда ставят стальную или алюминиевую решетку.

Латунные, медные и бронзовые вентиляционные решетки — элементы декора и выглядят они нескромно. Вензеля, украшения, орнаменты — это все практически обязательные атрибуты таких вентрешеток. Они бывают для настенного и напольного монтажа, ставят их и в подоконники. Где их редко можно увидеть, так это на потолке. Обычно есть некоторое количество готовых вариантов, но множество фирм предлагают изготовление «под заказ» и даже готовы выполнить рисунок по вашему эскизу. На фото ниже несколько вариантов узоров, но существуют их десятки, если не сотни.

Декоративные вентиляционные решетки из латуни, бронзы, меди привлекают внимание и служат украшением

Деревянные решетки для вентиляции встречаются нечасто, но они тоже есть. Их ставят в жилых помещениях с нормальной влажностью так как древесина плохо реагирует на повышенную влажность. Они хорошо вписываются в интерьер деревянного дома. Если в отделке присутствует древесина, декоративная вентиляционная решетка из дерева — это лучшее решение.

Жалюзийные решетки для вентиляции

Необходимая скорость движения воздуха по вентиляционной системе меняется зависимости от сезона или даже времени суток. При принудительной системе вентиляции она может регулироваться при помощи вентилятора, а при естественной делают это при помощи жалюзийных вентиляционных решеток. У них планки (или говорят еще «реснички») решеток подвижны, в зависимости от их положения изменяется количество проходящего через них воздуха. Есть два крайних положения — полностью открыто и полностью закрыто и множество промежуточных.

Есть второй вариант — с подвижной задвижкой. Принцип другой, но суть та же — перекрывать или открывать поток воздуха.

Жалюзийные решетки называют еще регулируемыми, так как они имеют подвижную заслонку

Управляться эти решетки могут вручную — есть небольшой рычажок, передвигая который изменяем положение планок. Есть модели с автоматическим управлением, но они встраиваются в систему вентиляции, работой которых руководит процессор.

Жалюзийные решетки есть наружные и внутренние. Регулировать можно как входящий поток с улицы, так и исходящий. Наружные удобно ставить на продухи для вентиляции в фундаменте. Зимой можно их почти закрыть, снизив до минимума вентиляцию подпола.

Для внутренней установки регулируемые решетки ставят для естественной вентиляции на приточные или вытяжные каналы. В общем, это удобно, но механизм требует ухода, периодически решетку надо снимать, чистить и смазывать подвижные соединения. Они забиваются пылью и грязью, что снижает диапазон регулировки.

С обратным клапаном

Декоративные вентиляционные решетки с обратным клапаном не позволяют при опрокидывании тяги воздуху из вентиляционной системы попадать в квартиру или дом. Обратный клапан — это тонкая подвижно закрепленная пластина, лепестки которой отгибаются при движении воздушного потока в правильном направлении и перекрывают просвет воздуховода при движении в обратном направлении.

В вопросе нужен или нет обратный клапан на вентиляцию нет единого мнения. Его противники говорят, что рано или поздно мембрана или лепестки залипнут и перекроют поток воздуха. Наверное это так. Но это легко устранимо — поменять клапан или временно его убрать не проблема. Но иногда без него гораздо хуже чем с ним. Например, система построена так, что без него не обойтись. Это когда принудительная вентиляция включена в тот же канал, что и естественная. Тогда обратный клапан на вентрешетке или воздуховоде перекрывает естественную вентиляцию при включении вытяжки. В противном случае придется тянуть два отдельных воздуховода, а это сложно, дорого и не всегда возможно.

Также без обратного клапана не обойтись жителям многоэтажек. Не очень приятно, если в вашей квартире пахнет сигаретами когда сосед курит. И это еще не самый неприятный вариант. Но в любом случае решение за владельцем квартиры или дома.

Щелевые

Иногда систему вентиляции прокладывают за подвесными потолками. В этом случае можно установить щелевые вентрешетки. Отличаются они размерами — длинные и узкие, подходят для установки в боковые поверхности подвесных потолков при небольшой их высоте.

Щелевые вентрешетки встраиваются в узкие конструкции

Из-за несколько официального вида чаще используются в офисных и общественных помещениях. В домах и квартирах тоже можно установить, найдя модели с более узкими планками — они смотрятся лучше.

Шумопоглощающие акустические

Обычные вентиляционные решетки представляют собой планки расположенные под некоторым углом. Они могут быть расположены в один или два ряда, могут иметь форму буквы V. Это все меняет направление потока воздуха и скорость его движения, но на прохождении звуков никак не сказывается. И такие вентрешетки не являются преградой для распространения звуков, что в квартире или доме далеко не всегда приемлемо, так как хорошая шумо и звукоизоляция — один из важных параметров комфорта. Потому для установки в двери, между комнатами, на приточных каналах с улицы имеет смысл ставить вентиляционные решетки с шумопоглощением.

Шумоизоляционные решетки для двери — лучшее решение

Они имеют более сложное строение —  между ламелями прокладывают звукоизоляционный материал, который снижает уровень шумов до допустимого уровня. Естественно, такие изделия стоят дороже, но без шумоподдавления жить будет некомфортно.

Фронтонные

Одна из разновидностей наружных решеток для вентиляции — фронтонные. Они устанавливаются на чердаках частных домов для вентиляции подкровельного пространства. Выполняются из металла, покрытого порошковой краской или из погодоустойчивого пластика, который нормально переносит морозы, высокие температуры и ультрафиолет.

Вентиляционные решетки на фронтоне

По типу они практически всегда накладные, по форме могут быть круглые, квадратные, прямоугольные, восьмигранные; для мансардных крыш есть асимметричные. Цвет выбирают или белый — если в оформлении крыши присутствуют белые элементы, или в тон с отделкой фронтона. Еще вариант — в тон с отделкой фасада дома или кровельного материала.

В этом случае лучше установить модели с возможностью регулирования количества проходящего воздуха — с жалюзи или заслонкой. Эта опция очень пригодится в холода и в жару.

Вентиляционные решетки наружные металлические фасадные закрывающие

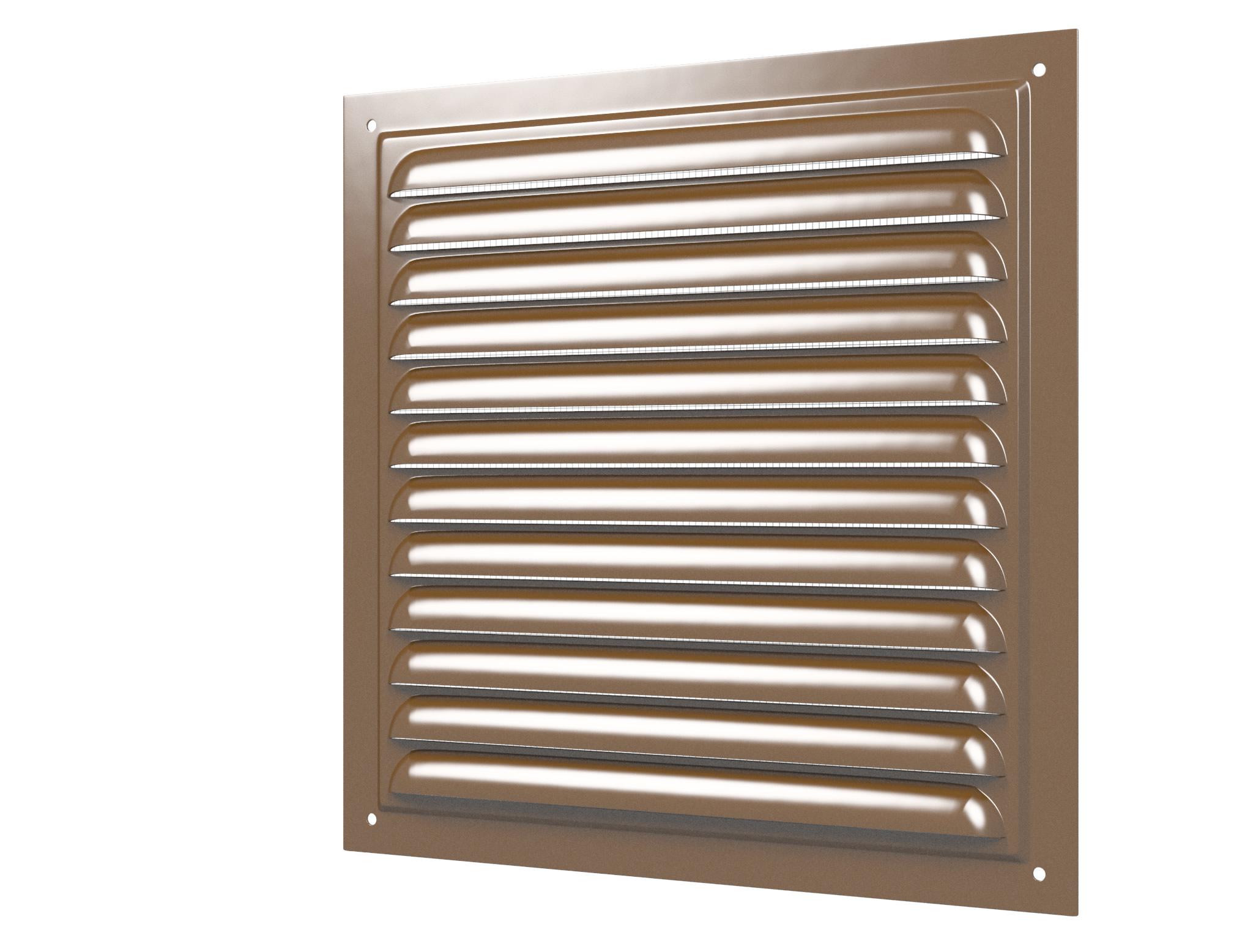

Вентиляционные решетки наружные металлические фасадные

Вот дом, который построили вы. Обеспечили его всеми необходимыми удобствами, обставили техникой и, конечно, как и в каждом современном жилом здании, в нем есть и система вентиляции. И при ее монтаже в обязательном порядке рабочие или вы сами должны установить специальные вентиляционные решетки. Некоторые считают, что эти части воздуховода нужны только для красоты, но на самом деле они выполняют достаточно много функций.

Вентиляционные решетки наружные металлические фасадные

Зачем нужна вентиляционная фасадная решетка?

Каждое помещение, будь то квартира, жилой дом или офис, нуждаются в правильно оборудованной и смонтированной системе вентиляции. Чистый и свежий постоянно обновляющий воздух — залог создания оптимального микроклимата в комнатах и крепкого здоровья человека. Если проветривание будет недостаточным, то в помещениях будет накапливаться углекислый газ, большие концентрации которого способствуют активному размножению патогенной микрофлоры. Отсюда — развитие различных заболеваний и плохое самочувствие человека.

Схема вентиляции помещений в многоэтажном частном доме

Именно поэтому вся система вентиляции должна быть тщательно продумана еще на этапе проектирования любого здания. Один из ее объектов — это как раз наружная вентиляционная решетка.

Итак, зачем же нужна эта конструкция? Для обеспечения следующих функций:

  • хорошего воздухообмена во всех помещениях строения;
  • соответствия здания требованиям пожарной безопасности — в случае возгорания решетки помогут вытянуть дым и снизят риск отравления угарным газом;
  • создания оптимального микроклимата во всех комнатах;
  • защиты вентиляционной шахты от мелких животных и попадания в нее различных неживых предметов, в том числе мусора;
  • вентиляционные решетки избавят и от неприятного запаха, и спертого воздуха в помещениях;
  • украшения фасада здания;
  • если имеется фасадная решетка, то тяга во всей вентиляционной системе будет намного лучше, чем без этого элемента;
  • решетка поможет облегчить и поддержание чистоты в шахте вентиляции, так как она собирает на себе всю пыль и копоть, которую легко счистить.

При помощи вентиляционных наружных решеток можно также очень интересно обыграть фасад дома, украсить его и сделать неповторимым, благо сейчас на рынке товаров для строительства имеются различные виды этих конструкций на любой вкус, и обладающие различными качествами.

Разновидности решеток

Наружные вентиляционные решетки бывают различных видов в зависимости от материала, из которого они изготовлены, а также по функциональности. По способу работы фасадные решетки бывают инерционные, регулируемые и нерегулируемые.

Тщательно подобранная решетка легко подчеркнет стиль и внешний дизайн любого строения. К счастью, эти фасадные элементы имеют массу вариаций формы и цвета, что с легкостью позволит подобрать именно ту модель, которая не только обеспечит дом хорошей вентиляцией, но и украсит его. Ведь гораздо лучше иметь на стене красивую, например, готическую наружную решетку, чем обычную дыру на фасаде.

А за счет различных вариаций цветов решетки вентиляционное отверстие может стать и вовсе незаметным на стене дома. Это актуально в том случае, если вы не хотите, чтобы оно бросалась в глаза. Также вентиляционные решетки могут иметь различную форму – от обычной прямоугольной до круглой. Это очень удобно для их подбора под определенный тип дизайна.

Фасадные решетки различной формы

Металлические вентиляционные решетки, схема

По используемому для изготовления материалу фасадные вентиляционные решетки делятся на стальные и алюминиевые. Рассмотрим каждый из видов отдельно.

Цены на вентиляционные решетки

Стальные решетки

Очень прочные и часто используемые при строительстве зданий решетки изготавливаются из стали, а сверху покрываются специальным цинковым напылением, что увеличивает их срок службы.

Оцинкованные решетки вентиляционные

Их основные преимущества:

  • длительный срок эксплуатации – около 10 лет;
  • высокая прочность;
  • устойчивость к механическому воздействию.

Однако, если верить отзывам покупателей, то на самом деле стальные решетки начинают ржаветь раньше, чем истечет заявленный 10-летний срок службы. Также один из главных недостатков таких элементов вентиляции – более сложный монтаж, чем при установке алюминиевых решеток, и большой вес.

Жалюзийные решетки регулируемого типа

То, как быстро начнется процесс коррозии, зависит от толщины цинкового покрытия решетки. Дело в том, что цинк – это элемент, который хорошо защищает сталь от химических и электрических воздействий. И чем больше его слой на решетке, тем лучше. Цинковое покрытие начинает истираться практически сразу после установки элемента вентиляции, однако, пока оно не истончится совсем или не исцарапается, ржавчина самой решетке не страшна.

Стальная фасадная решетка с дефектами

Отметим, что сейчас в продаже появились и кованые фасадные решетки, а у мастеров кузнечного дела их можно заказать с учетом любых пожеланий и предложений. Такие вентиляционные элементы смотрятся очень красиво, могут быть украшены различными вензелями. Однако они все так же страдают от коррозии, очень тяжелые, да и стоят недешево, особенно, если выполнены на заказ.

Перфорированные вентиляционные решетки

Стальной перфорированный лист и алюминиевая рамка

Алюминиевые решетки

Алюминиевые фасадные решетки являются самыми долговечными во время эксплуатации.

Конструктивные особенности фасадных решёток из алюминия

Также они обладают и массой других положительных свойств:

  • очень легкие и относительно прочные, хотя и «мягче», чем стальные;
  • не боятся ржавчины;
  • хорошо переносят сильные перепады температуры;
  • не боятся влаги;
  • устойчивы к механическим воздействиям;
  • не теряют внешнего вида долгие годы;
  • просты в монтаже;
  • относительно невысокая цена;
  • длительный срок использования.

Решетки из алюминия признаны самыми долговечными

Некоторые производители этих конструкций заявляют, что алюминиевые решетки не теряют своих свойств и не требуют замены как минимум 10 лет. Однако есть очевидцы того, что такая конструкция прослужила без потери своих качеств и более 20 лет. Но тут многое зависит от того, в каких условиях алюминиевая решетка эксплуатировалась.

Выбираем решетку для фасада

Как выбрать решетку для фасада

Залогом того, что решетка для вентиляции будет служить вам верой и правдой и при этом радовать глаз и украшать своим присутствием фасад дома, является ее правильный выбор. Поэтому важно при проектировании здания и непосредственном подборе самого элемента взять во внимание следующие аспекты:

  1. Подумайте о том, где будет располагаться наружная решетка. Постарайтесь выбрать это место так, чтобы конструкция гармонично вписалась в дизайн строения.
  2. В зависимости от требований к вентиляции помещения хорошо взвесьте все «за и против» каждого типа решетки и определитесь, какая вам нужна – инерционная, нерегулируемая или регулируемая. Вполне может быть, что для вас будет излишней возможность регулировки жалюзи.
  3. Обратите внимание и на такой аспект как коэффициент живого сечения. Именно от него и будет зависеть, насколько хорошо будет проветриваться каждая комната в здании. Лучше всего остановить свой выбор на решетке с показателем 1.
  4. Смотрите на размер конструкции. Отверстие, куда будет вмонтирована решетка, должно совпадать с ее габаритами.
  5. Подбирайте конструкцию под цвет фасада здания. Не стоит размещать красную решетку на зеленом или синем фоне, если отсутствуют дополнительные элементы такого же цвета.

Кстати, иногда решетки контрастного цвета могут выгодно изменить и приукрасить внешний вид здания, но подбирать их лучше так, чтобы они все же сочетались с другими декоративными элементами.

Стоит помнить, что в отдельно взятых случаях или при неправильной их установке вентиляционные решетки могут стать и препятствием для потоков свежего воздуха. Именно поэтому относиться к их выбору халатно не стоит. При малейших сомнениях следует проконсультироваться со специалистом.

Решетка защищена от осадков. Вариант наружной конструкции

Треугольная цветная решетка

Особенности монтажа

Фасадная решетка для вентиляции состоит из нескольких элементов:

  • рамка-фланец;
  • жалюзи (лопатки или ламели), расположенные под углом 45 градусов;
  • защитная сетка.

Последний элемент в конструкции решетки необходим для надежной защиты помещения от пыли, мелкого мусора, насекомых. По бокам у всей этой системы имеются специальные отверстия или распорки, которые позволят надежно прикрепить ее к стене.

4 способа монтажа вентиляционных решеток

Как же обычно производится установка вентиляционной решетки? Отметим, что в целом система воздухообмена очень сложна, и самостоятельно ее монтажом заниматься не стоит. А вот решетку можно вполне закрепить и своими руками.

Крепление вентиляционных решеток на саморезы

Шаг 1. Приготовьте все необходимые материалы: решетку и шурупы. Также вам может понадобиться инструмент: шуруповерт, дрель или перфоратор.

Шаг 2. Убедитесь, что решетка подходит по размерам. Для этого «примерьте» ее к отверстию вентиляционной шахты.

Шаг 3. Отметьте на стене те места, где в нее будут входить шурупы.

Шаг 4. Сделайте отверстия нужного диаметра.

Шаг 5. Разъедините рамку и жалюзи.

Шаг 6. Установите рамку в вентиляционное отверстие и прикрутите ее при помощи шурупов к стене.

Шаг 7. Завершающий этап – вернуть на место жалюзи. Просто вставьте их в рамку.

Цены на популярные модели электродрели

Данное описание процесса монтажа достаточно усредненное. Некоторые типы решеток могут устанавливаться по-другому и держаться в стене при помощи распорок и т.д. В целом же в этом процессе нет ничего сложного, и при желании вы сможете справиться с установкой решеток самостоятельно.

Монтаж вентиляционных решеток с помощью клипс

Совет: когда вы устанавливаете рамку решетки, под нее можно подложить небольшой кусочек тонкой резины. Он послужит своеобразной прокладкой и исключит возможность шума, гула и излишней вибрации конструкции.

Стоит помнить, что для продления срока эксплуатации решетки, а также для ее нормального функционирования она периодически должна повергаться чистке. Следует иногда снимать жалюзи и решетку и тщательно отмывать их от скопившейся копоти, пыли, трупов насекомых и прочего мусора. Заодно можно очистить и часть вентиляционной шахты, если в ней имеется видимая грязь.

Исходя из всего вышесказанного, можно сделать вывод, что вентиляционная решетка – незаменимый элемент при постройке любого здания. Она не только обеспечит вас свежим воздухом, но и украсит стены снаружи дома, придав им запоминающийся и интересный вид.

Видео — Порядок сборки наружных вентиляционных решеток

Видео — Установка вентиляционной решетки на фронтоне

Наружная вентиляционная решетка ФВРГ с Г-образными жалюзи

Фасадная вентиляционная решетка ФВРГ Сейчас во всех современных помещениях есть вентиляционная система, которая обеспечивает поступление свежего воздуха и забор загрязненного. Одной из соста..

цена по запросу

Фасадная вентиляционная решетка ФВР

Фасадная вентиляционная решетка ФВР Фасадная вентиляционная решетка ФВР предназначена для подачи и удаления воздуха в приточно-вытяжной вентиляции, монтируется в строительные проемы различны..

цена по запросу

Фасадная вентиляционная решетка ФВРН

Фасадная накладная вентиляционная решетка ФВРН Основное назначение вентиляционных решеток заключается в конструктивном завершении «вентиляционной шахты». Решетки используют при снабжении си..

цена по запросу

Фасадная вентиляционная решетка ФВРС с S-образными жалюзи

Фасадная вентиляционная решетка ФВРС От фасадной решетки как элемента вентиляционной системы требуется надежность в течение долгого срока. Фасадная вентиляционная решетка ФВРС соответствует ..

цена по запросу

Фасадная усиленная вентиляционная решетка ФВР2

Фасадная вентиляционная решетка ФВР2 Фасадные вентиляционные решетки ФВР2 крепятся на выходах вентиляционных шахт, каналов, воздуховодов. Они могут быть формы: как прямоугольной, так и любой..

цена по запросу

Фасадная регулируемая решетка ФВРР

Фасадная регулируемая вентиляционная решетка ФВРР Не редко на фасадах зданий встречаются вентиляционные регулируемые решетки, при этом пользующиеся большим спросом у монтажников и проектиро..

цена по запросу

Фасадные вентиляционные решетки

Сегодня тяжело представить любую единицу промышленной или жилой инфраструктуры без приточно-вытяжной системы вентиляции. Для полноценной регуляции микроклимата в таких помещениях конструктивно предусмотрено использование фасадной вентиляционной решетки, которая является своеобразным ключевым компонентом. Оно позволяет осуществлять нормальную циркуляцию воздуха, исключая попадание внутрь системы атмосферных осадков и мелкого мусора.

Решетки фасадные изготавливаются компанией «Вентар-С» по особой современной технологии, что обеспечивает изделию не только прочность, но и отменную устойчивость к механическим повреждениям. Также наши решетки не боятся воздействия коррозии и резких перепадов температур.

Следует учитывать, что изделие выполняет и ряд второстепенных задач:

  • Поддерживает равномерность температурного режима;
  • Регулирует скорость движения воздуха;
  • Декорирует выход вентиляционного канала.

Конструкция и особенности фасадных решеток «Вентар-С»

Наши фасадные решетки, представленные в каталоге «Вентар-С» являются регулируемыми и нерегулируемыми. В изделиях стандартного плана ламели прочно зафиксированы под углом в 45 градусов. Это обеспечивает отличную защиту от дождя, снега и мелких частичек пыли. Такая конструкция совершенно не препятствует нормальной циркуляции воздушных масс.

Важно: Если вы наверняка не уверены в том, какая именно решетка вам необходима, то обратитесь за помощью к нашему консультанту в телефонном или онлайн режиме.

Что же касается регулируемых фасадных решеток, то приобретая их, вы можете самостоятельно регулировать угол расположения ламелей и интенсивность прохождения воздушного потока. Такие изделия идеально подходят для промышленных объектов, где требуется постоянная и оперативная подача свежего воздуха.

Наша решетка фасадная вентиляционная по классическому варианту изготавливается из качественного алюминиевого сплава. Таким образом, нам удается достичь следующих качественных характеристик изделия:

  • Высокая стойкость к деформациям, температурным перепадам, коррозии;
  • Долговечность;
  • Легкость монтажа;
  • Легкость окрашивания;
  • Доступная цена.

Важно: Наши решетки окрашиваются специальными порошковыми полимерными красками. Классический цвет товара – белый. По желанию клиента изделие может быть окрашено в любой оттенок, который представлен в каталоге RAL.

Ассортимент

Компания «Вентар-С» предлагает купить фасадные решетки собственного производства. У нас вы можете найти как изделия классического типа, так и решетки нестандартных форм – треугольные, круглые.

Компания занимается изготовлением решеток различных размеров под ключ. Спецзаказ необходимо заранее обсудить с нашими менеджерами.

Принципы установки

Монтаж фасадной решетки довольно прост, но осуществлять его необходимо правильно, исключая появление, так называемых «застойных зон». Вытяжные решетки необходимо располагать на достаточном расстоянии от приточных изделий. Если помещение, в котором будет устанавливаться решетка, имеет достаточно большую площадь, то приточные и вытяжные элементы вентиляции нужно чередовать с одинаковой частотой.

Если вы осуществляется установку решетки в помещение с наличием исключительно вытяжной системы, то её нужно располагать максимально далеко от места, где приток воздуха будет происходить естественным образом (окно, переточная решетка и другое).

Крепится фасадная решетка при помощи винтовых саморезов. Осуществить монтаж можно самостоятельно или обратиться за помощью к специалисту.

Дополнительная комплектация

Дополнительно фасадные решетки могут комплектоваться следующими элементами:

  • Защитная сетка или москитное полотно;
  • Рамка для задела проема.

Важно: «Вентар-С» осуществляет доставку решеток по всей территории РФ.

Вентиляционные решетки наружные металлические фасадные

Вентиляционная система жилого дома – это его легкие. Она, наряду с другими конструктивными частями жилища, отвечает за микроклимат внутри помещений, за температурный и влажностный режим.

Вентиляция в многоквартирном или частном жилом доме состоит из шахт, коробов, решеток. Шахты и короба отвечают за подачу и забор воздуха.

Решетка – это фильтр на конце или в начале вентиляционного канала, который предотвращает попадание в помещение мусора, насекомых, грызунов. С её помощью можно регулировать поток воздуха, интенсивность естественной вентиляции.

Вентиляционные решётки наружные фасадные: описание и назначение

Вентиляционная решетка – это рама квадратной, прямоугольной или круглой формы. Для защиты от попадания внутрь канала атмосферных осадков предусмотрены подвижные или неподвижные жалюзи.

С внутренне стороны располагается мелко-ячеистая сетка, предотвращающая попадание насекомых и грызунов. Методика изготовления регулируется ГОСТ
13448-82 «Вентиляционные решетки”.

Размер зависит от места установки. Для частных домов 150×150 иди 200×200 мм. Есть производители, которые изготавливают решётки 6000×6000 мм.

Они используются для защиты вентиляционных каналов общественных зданий с искусственной приточной и вытяжной вентиляцией. Решётка фиксируется на вентиляционном канале четырем саморезами.

Типы и места установки

Термин фасадные решётки включает не только модификации для внешней установки, но и для внутренней. От конкретного места установки напрямую зависит её тип. Выделяют три основных вида:

  • Наружные – устанавливаются только на внешнюю сторону фасада. Защищают вентиляционные каналы от попадания дождевой воды, мусора, насекомых и грызунов. Так как наружные решётки подвергаются постоянному воздействию внешней среды, то их изготавливают из алюминиевого сплава. Для крепежа примется дюбеля и саморезы. Вентиляционное отверстие закрыто мелкозернистой сеткой. Чаще всего устанавливаются с задней стороны здания, где располагаются системы воздухообмена и кондиционирования. Как монтировать кондиционер на вентфасад читаем в нашей статье.
  • Внутренние – устанавливаются только на выходные отверстия вентиляционных коробов внутри помещения. Они защищают от насекомых, грызунов, мусора. Внутренне решётки не подвергаются агрессивному воздействию окружающей среды. Для их производства кроме алюминия используется пластик или дерево. Крепятся на стену дюбелями и саморезами. Устанавливаются на кухне, в ванной комнате и санузле. В общественных зданиях место расположения зависит от карты вентиляции.
  • Переточные – устанавливаются на межкомнатные вентиляционные отверстия для естественного воздухообмена. В квартирах и частных домах используются деревянные, пластиковые, каменные вентиляционные решётки.

Функции фасадных жалюзийных решёток

Выполняют две задачи:

  1. Защита. Вентиляционными решётками закрывают шахты для предотвращения попадания мусора, насекомых, грызунов или человека.
  2. Украшение. С помощью вентиляционных решёток декорируются сквозные отверстия на фасаде или внутренних стенах. Они являются важной частью интерьера и экстерьера здания.

Материал изготовления решетки на фасады

Выбор обусловлен условиями эксплуатации. Нет четкого разграничения, какие решётки куда можно или нельзя ставить. Надо исходить из функциональной и экономической целесообразности. В основном решётки изготавливают из алюминия, стали, пластика и дерева. Рассмотрим каждый вид отдельно.

Алюминиевые

В основном используются как наружные металлические вентиляционные решетки. Они подходят для установки внутри помещения. У них есть ряд положительных свойств:

  • Высокая прочность. Изделия из алюминия выдерживают все виды внешнего воздействия, которые могут сопровождать эксплуатационный цикл здания.
  • Маленький вес. Для фиксации на стене не требуются усиленные крепежные элементы.
  • Срок эксплуатации. Алюминий не разрушается под воздействие внешних природных факторов, не коррозирует.
  • Огнестойкость. Металл не поддерживает горения, а только плавится.
  • Отсутствие деформаций. Алюминий не коробиться, не выцветает под действием ультрафиолетового излучения.
  • Стиль. Алюминиевые подчеркивают современный стиль в дизайне.

Высокопрочные. Они надёжно защищены от разрушения связанного с механическим воздействием и вибрацией. Вибрационные колебания гасятся за счет прорезиненной прокладки, расположенной между внешней и внутренней частями стальной решётки.

Сталь выигрывает у пластика и алюминия по прочностным характеристикам. Металлические решётки тяжелые, поэтому для крепления к стене применяются винты или распорные системы фиксации.

Сталь без защитного покрытия быстро разрушается от коррозионных процессов. Поэтому её окрашивают полимерными красками или специальными порошковым составом.

Пластиковые

Для устройства небольших систем используются пластиковые фасадные решетки для частного дома. Они подходят для установки внутри и снаружи. Значительная часть домов отделывается по технологии «вентилируемый фасад». Пластиковые решётки идеально для него подходят.

Они не гниют и не разрушатся от коррозии. Из пластика можно создать вентиляционный элемент причудливой формы, тем самым украсив фасад. Благодаря небольшому весу вентиляционные сетки из пластика легко крепятся к основанию саморезами.

Пластик разрушается от цикличной смены температуры воздуха и сильного нагрева. Это небыстрый процесс, но срок их эксплуатации во внешней среде ниже, чем у стальных или алюминиевых фасадных элементов.

Деревянные

Дерево капризный и недолговечный материал. Деревянные решетки не устанавливаются снаружи здания. Их применяют для устройства переточных систем вентиляции внутри. Они придают изысканность и некоторую значительность интерьеру.

Конструктивные особенности

Есть много видов фасадных сеток. У каждого свои особенности конструкции и функционале, которые обусловлены спецификой выполняемых задач.

  • По форме. Бывают квадратные, круглые, прямоугольные. Это зависит от типа вентиляции, для которого изготавливается решётка.
  • По типу жалюзи. Есть модели с подвижными и неподвижными жалюзи. Неподвижные ламели жестко зафиксированы под определённым углом к основанию. Подвижные могут менять угол наклона, направление и интенсивность воздушного потока.
  • По наличию клапана. Есть пластиковые и металлические решётки с круглым или овальным клапаном. Он необходим для полного перекрытия воздушного потока. Например, на кухне установлена вытяжка. Когда она не работает, то через нее поддувает холодный воздух. Защитный клапан избавит от проблемы.
  • По способу установки. Бывают накладные и встраиваемые. Накладные устанавливаются с внешней стороны вентиляционного отверстия. Встраиваемые решётки состоят из двух частей. Внутренний фланец вставляется в вентиляционную шахту, сверху прижимается внешней крышкой.
  • По степени защиты. Бывают с защитной сеткой или без нее. Защитная стека из пластика или стальной нити предотвращает попадание в шахту инородных предметов и организмов.

Выбор типа конструкции фасадных жалюзийных решёток

Видео про сборку фасадной решетки своими руками:

Любая фасадная решётка состоит из рамки или направляющей и ламелей. По сочетанию и функциональным особенностям этих элементов выделяют: фасадные решетки нерегулируемые, регулируемые и инерционные.

Нерегулируемые – простые модели, где жалюзи зафиксированы и не могут поворачиваться. Такие решетки устанавливаются в ванных комнатах и на кухнях. Используются в вытяжной и приточной вентиляции.

Регулируемые – более сложные модели. Ламели закреплены на шарнирах. Можно менять угол наклона жалюзи, тем самым влияя на интенсивность и направление воздушного потока. Используются в вытяжной и приточной вентиляции.

Инерционные – самые сложные модели, в которых жалюзи закреплены на подвижные планки. Размер зазора между жалюзи зависит от интенсивности воздушного потока. Используются для устройства только вытяжной вентиляции.

Фасадные решетки рамочные и безрамочные

Рамочные – состоят из каркаса или рамки, на котором закреплены ламели. Для больших решёток предусмотрены дополнительные ребра жёсткости.

Безрамочные – состоят из направляющих, на которых закреплены ламели. Безрамочные вентиляционные решётки часто устанавливаются в декоративных целях на светопрозрачные конструкции.

Срок службы

Зависит от материала и условий эксплуатации. Одни и те же решетки внутри и снаружи помещения выйдут из строя в разное время. Лидеры по продолжительности работы – это алюминиевые.

Они могут простоять несколько десятков лет. Металлические жалюзийные решетки покрываются специальным защитным полимерным составом или порошком. Это увеличивает срок службы, но он все равно меньше, чем у алюминиевых.

Пластиковые решётки во внешней среде простоя несколько лет и разрушатся. Внутри помещения они прослужат намного дольше.

Монтаж на фасад

Алюминиевые и пластиковые вентиляционные решетки легко устанавливаются на фасад с помощью саморезов. Для установки стальных элементов может потребоваться дополнительная крепежная система. Для декорирования стены, обшитой сайдингом, лучше использовать пластиковые вентиляционные решётки.

Правильно выбрать вентиляционную решётку – это значит создать качественную и эффективную систему воздухообмена. Главное помнить, что для установки на улицу лучше отдать предпочтение алюминиевым или стальным моделям, а для монтажа внутри здания – пластиковым.

Система вентфасада представляет собой конструкцию, собираемую с наружной стороны стен здания и состоящую из фасадной облицовки.

При выполнении работ по строительству довольно часто используют специальный защитно уловительный материал, который называют фасадной декоративной сеткой.

Внешняя отделка зданий является важной частью строительно-монтажных работ и архитектурного дизайна, цель которого – создание презентабельного облика.

Правильное оштукатуривание фасада здания позволяет не только облагородить дом и . Армирующая фасадная сетка применяется и для защиты стен от пагубного.

Современные фасадные системы являются высокотехнологичными продуктами, рассчитанными на долгосрочную эксплуатацию.

Технологический прогресс в строительстве не стоит на месте, а движется в сторону совершенствования методов выполнения работ и материалов.

Наружная вентиляционная решетка ФВРГ с Г-образными жалюзи

Фасадная вентиляционная решетка ФВРГ Сейчас во всех современных помещениях есть вентиляционная система, которая обеспечивает поступление свежего воздуха и забор загрязненного. Одной из соста..

цена по запросу

Фасадная вентиляционная решетка ФВР

Фасадная вентиляционная решетка ФВР Фасадная вентиляционная решетка ФВР предназначена для подачи и удаления воздуха в приточно-вытяжной вентиляции, монтируется в строительные проемы различны. .

цена по запросу

Фасадная вентиляционная решетка ФВРН

Фасадная накладная вентиляционная решетка ФВРН Основное назначение вентиляционных решеток заключается в конструктивном завершении «вентиляционной шахты». Решетки используют при снабжении си..

цена по запросу

Фасадная вентиляционная решетка ФВРС с S-образными жалюзи

Фасадная вентиляционная решетка ФВРС От фасадной решетки как элемента вентиляционной системы требуется надежность в течение долгого срока. Фасадная вентиляционная решетка ФВРС соответствует ..

цена по запросу

Фасадная усиленная вентиляционная решетка ФВР2

Фасадная вентиляционная решетка ФВР2 Фасадные вентиляционные решетки ФВР2 крепятся на выходах вентиляционных шахт, каналов, воздуховодов. Они могут быть формы: как прямоугольной, так и любой..

цена по запросу

Фасадная регулируемая решетка ФВРР

Фасадная регулируемая вентиляционная решетка ФВРР Не редко на фасадах зданий встречаются вентиляционные регулируемые решетки, при этом пользующиеся большим спросом у монтажников и проектиро. .

цена по запросу

Фасадные вентиляционные решетки

Сегодня тяжело представить любую единицу промышленной или жилой инфраструктуры без приточно-вытяжной системы вентиляции. Для полноценной регуляции микроклимата в таких помещениях конструктивно предусмотрено использование фасадной вентиляционной решетки, которая является своеобразным ключевым компонентом. Оно позволяет осуществлять нормальную циркуляцию воздуха, исключая попадание внутрь системы атмосферных осадков и мелкого мусора.

Решетки фасадные изготавливаются компанией «Вентар-С» по особой современной технологии, что обеспечивает изделию не только прочность, но и отменную устойчивость к механическим повреждениям. Также наши решетки не боятся воздействия коррозии и резких перепадов температур.

Следует учитывать, что изделие выполняет и ряд второстепенных задач:

  • Поддерживает равномерность температурного режима;
  • Регулирует скорость движения воздуха;
  • Декорирует выход вентиляционного канала.

Конструкция и особенности фасадных решеток «Вентар-С»

Наши фасадные решетки, представленные в каталоге «Вентар-С» являются регулируемыми и нерегулируемыми. В изделиях стандартного плана ламели прочно зафиксированы под углом в 45 градусов. Это обеспечивает отличную защиту от дождя, снега и мелких частичек пыли. Такая конструкция совершенно не препятствует нормальной циркуляции воздушных масс.

Важно: Если вы наверняка не уверены в том, какая именно решетка вам необходима, то обратитесь за помощью к нашему консультанту в телефонном или онлайн режиме.

Что же касается регулируемых фасадных решеток, то приобретая их, вы можете самостоятельно регулировать угол расположения ламелей и интенсивность прохождения воздушного потока. Такие изделия идеально подходят для промышленных объектов, где требуется постоянная и оперативная подача свежего воздуха.

Наша решетка фасадная вентиляционная по классическому варианту изготавливается из качественного алюминиевого сплава. Таким образом, нам удается достичь следующих качественных характеристик изделия:

  • Высокая стойкость к деформациям, температурным перепадам, коррозии;
  • Долговечность;
  • Легкость монтажа;
  • Легкость окрашивания;
  • Доступная цена.

Важно: Наши решетки окрашиваются специальными порошковыми полимерными красками. Классический цвет товара – белый. По желанию клиента изделие может быть окрашено в любой оттенок, который представлен в каталоге RAL.

Ассортимент

Компания «Вентар-С» предлагает купить фасадные решетки собственного производства. У нас вы можете найти как изделия классического типа, так и решетки нестандартных форм – треугольные, круглые.

Компания занимается изготовлением решеток различных размеров под ключ. Спецзаказ необходимо заранее обсудить с нашими менеджерами.

Принципы установки

Монтаж фасадной решетки довольно прост, но осуществлять его необходимо правильно, исключая появление, так называемых «застойных зон». Вытяжные решетки необходимо располагать на достаточном расстоянии от приточных изделий. Если помещение, в котором будет устанавливаться решетка, имеет достаточно большую площадь, то приточные и вытяжные элементы вентиляции нужно чередовать с одинаковой частотой.

Если вы осуществляется установку решетки в помещение с наличием исключительно вытяжной системы, то её нужно располагать максимально далеко от места, где приток воздуха будет происходить естественным образом (окно, переточная решетка и другое).

Крепится фасадная решетка при помощи винтовых саморезов. Осуществить монтаж можно самостоятельно или обратиться за помощью к специалисту.

Дополнительная комплектация

Дополнительно фасадные решетки могут комплектоваться следующими элементами:

  • Защитная сетка или москитное полотно;
  • Рамка для задела проема.

Важно: «Вентар-С» осуществляет доставку решеток по всей территории РФ.

Вентиляционные решетки наружные металлические фасадные закрывающие

Применяется при распределении притока и вытяжки воздуха в воздушных, отопительных и кондиционируемых системах. Обладают надежностью, долговечностью и эстетической привлекательностью, станут украшением фасада любого здания.

Вентиляционная наружная решетка РЭД-Н-ТВ4 с усилением

Наружная вентиляционная решетка для больших проемов с усилением в виде перемычки из тавра 30 х 30 мм. и Z-образными жалюзи неподвижно закрепленными под углом 35 градусов. Данный вид решеток рекомендуем заказывать при ширине строительного проема более 2000 мм.

Используются для наружной защиты мест выхода воздуховодов, проемов, а также мест выхода вентканалов. Благодаря тавровому усилителю обладают повышенной надежностью, но при этом имеют нейтральный внешний вид, не портят фасад, подходят для любого стилистического решения.

Вентиляционная решетка накладная РЭД-ННО

Наружная алюминиевая решетка накладная с обратной рамкой изготавливается из уголка 30х30 мм. и Z — образных жалюзи, закрепленных по углом 35 гр. Главной особенностью данного вида является способ монтажа — накладной способ. Как правило накладная решетка заказывается на 40-50 мм. больше строительного проема, что бы закрыть проем полностью и оставить место для креплений.

Вентиляционная решетка наружная алюминиевая РЭД-Н4

Вентиляционные наружные алюминиевые решетки изготавливаются из уголка 45 х 45 мм., что дает изделию большую жесткость и позволяет использовать для установки в проемы площадью до 3.3 м. кв. Также на задней части данной вентиляционной решетки мы устанавливаем швеллер, закрепленный к каждой ламели заклепочным методом, что дает решетке дополнительную прочность.

Использование экструдированного алюминия для изготовления описываемой модели, наделяет ее особыми свойствами надежности и долговечности, делает неподверженной коррозии. РЭД-Н4 нашли широкое применение для обеспечения безопасности вентиляционных выходов в различных по своему назначению зданиях.

Вентиляционная решетка наружная декоративная РЭД-Р100

Решетки РЭД-Р100 предназначены для наружной защиты мест выхода вентиляционных шахт, воздуховодов, проемов при необходимости эстетического оформления наружной (фасадной ) стороны помещений с обеспечением защиты от осадков и попадания посторонних объектов во внутреннее защищаемое пространство.

Вентиляционная решетка наружная для фасадов из алюминия

Решетка наружная РЭД-НН24 для установки в фасадные системы из алюминиевых и пластиковых профилей. Толщина решетки 24 мм. специально подобрана для стандартных оконных профилей. Полностью выполнена из алюминиевого профиля.

Подходящее изделие для тех, кто ценит надежность и долговечность. Органично вписывается в экстерьер зданий любого типа без утраты их внешней привлекательности. Помогает обеспечить эффективный воздухообмен, что благоприятно сказывается на всех, кто находится в помещениях.

Вентиляционная решетка наружная металлическая РЭД-НС

Вентиляционная наружная металлическая решетка РЭД-НС является одним из самых прочных и жестких видов, изготавливаемых нами. Сделана она из алюминиевого уголка 45 х 45 мм и оснащена полыми S-образными жалюзи. Возможен размер, площадью до 9,2 м² Данное изделие отличается красивым внешним видом и особой прочностью.
S-образные жалюзи решетки РЭД-НС предотвратят попадание в помещение извне таких нежелательных гостей, как мелкие вредители, насекомые, не допустят запыление и загрязнение вентиляционных каналов мусором. Могут быть использованы для зданий любого типа.

Наружная алюминиевая решетка накладная РЭД-НН

Наружная алюминиевая накладная решетка изготавливается из уголка 30 х 15 мм. и Z — образных жалюзи, закрепленных по углом 35 градусов. Главной особенностью данного вида является способ монтажа — накладной способ. Как правило, накладная решетка заказывается на 40-50 мм. больше строительного проема, чтобы закрыть проем полностью и оставить место для креплений.

Как и другие металлические решетки, РЭН-НН долго не утратит свой привлекательный внешний вид и свойства, служа надежной защитой приточно-вытяжных воздуховодов зданий любого типа.

Наружная накладная решетка оцинкованная РЭД-НН4-ОЦ

Изготовления любого размера не только в сечении, но и по глубине, размеру лицевой части рамы и конфигурации Z образных жалюзи. Полностью выполнены из оцинкованной стали 0.7 мм.

Особо прочная решетка РЭД-НН4-ОЦ проста в установке, но надежна, функциональна и долговечна. Может использоваться для закрытия выходных отверстий вентканалов вне зависимости от типа здания и его назначения. Имеет внушительный вес, что следует учитывать перед инсталляцией.

Наружная регулируемая решетка РЭД-РК4

Наружная воздухозаборная регулируемая решетка изготавливается из рамки 45 х 45 мм и подвижных ламелей с механизмом, позволяющим открывать и закрывать поток воздуха, проходящий через решетку. Используются для проветривания помещений. Размер ограничен площадью 3,3 м²

Играют роль надежной защиты от проникновения в здания вредителей, насекомых, дождевой воды и мусора. Инсталлируются в выходы воздуховодов снаружи помещений различного предназначения, отличаются нейтральным внешним видом, абсолютно не портя фасад.

Наружная решетка оцинкованная РЭД-Н4-ОЦ

Особенностью данного вида решетки является возможность изготовления любого размера не только в сечении, но и по глубине, размеру лицевой части рамы и конфигурации Z-образных жалюзи. Материал — оцинкованная сталь 0.7 мм., порошковая покраска.

Сфера использования решеток РЭД-Н4-ОЦ практически не имеет границ благодаря простоте монтажа, отменным эксплуатационным свойствам, длительности использования, возможности увеличения ее габаритов не только в длину и высоту, но и в глубину.

Наружная решетка РЭД-НГ

Наружная вентиляционная решетка РЭД-НГ (аналог АРН) предназначена для притока и вытяжки воздуха в различных системах вентиляции.

Данная алюминиевая решетка устанавливается на выходах как заборных, так и вытяжных каналов. Отличается высокой надежностью, имеет привлекательный внешний вид, а благодаря возможности окраса в необходимый заказчику цвет, будет незаметна на фасаде здания.

Наружные решетки CG

Наружные решётки CG предназначены для забора свежего воздуха и удаления загрязнённого воздуха из зданий.
Решётки CG представляют собой круглую раму с установленными в неё неподвижными жалюзи, форма которых препятствует проникновению атмосферных осадков с улицы. С внутренней стороны решетки установлена защитная сетка.
Решётки изготавливаются из алюминия.

Наружные решетки АРН

Наружные решётки АРН предназначены для забора свежего воздуха и удаления загрязнённого воздуха из зданий.

Решётки представляют собой прямоугольную раму с установленными в неё неподвижными жалюзи, форма которых препятствует проникновению атмосферных осадков с улицы.

Решётки устанавливаются в стену здания при помощи самонарезающих винтов, что обеспечивает простоту и надёжность монтажа. В решётках АРН-С в целях защиты от листвы, птиц и грызунов установлена специальная защитная сетка с Кж.с. = 0,9.

Минимальный размер решётки 150 x 150 мм, максимальный 2000 х 1950 мм, шаг — 50 мм.

Решётки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL.

Вентиляционная решетка

Вентиляционные решетки для чердаков помогают обеспечить воздухообмен внутри помещений. Благодаря устройству элемента не накапливается конденсат, не образуются плесень и грибок. Лишняя влага эффективно выводится с помощью притока свежего воздуха. Восьмиугольные чердачные решетки станут эффектным дополнением любого фасада. Существует несколько цветовых решений изделий, поэтому легко найти оптимальный вариант под отделку фасада. Фронтонные вентиляционные решетки для чердаков используются при возведении новых объектов или реконструкции существующих зданий.

Подробнее на сайте Grandline: http://www.grandline.ru/shop/fasad/fasadnye-dekorativno-funkcionalnye-elementy/tehosnastka/ventilyacionnaya-reshetka/

Вентиляционные решетки для чердаков помогают обеспечить воздухообмен внутри помещений. Благодаря устройству элемента не накапливается конденсат, не образуются плесень и грибок. Лишняя влага эффективно выводится с помощью притока свежего воздуха. Восьмиугольные чердачные решетки станут эффектным дополнением любого фасада. Существует несколько цветовых решений изделий, поэтому легко найти оптимальный вариант под отделку фасада. Фронтонные вентиляционные решетки для чердаков используются при возведении новых объектов или реконструкции существующих зданий.

Подробнее на сайте Grandline: http://www.grandline.ru/shop/fasad/fasadnye-dekorativno-funkcionalnye-elementy/tehosnastka/ventilyacionnaya-reshetka/

Вентиляционные решетки для чердаков помогают обеспечить воздухообмен внутри помещений. Благодаря устройству элемента не накапливается конденсат, не образуются плесень и грибок. Лишняя влага эффективно выводится с помощью притока свежего воздуха. Восьмиугольные чердачные решетки станут эффектным дополнением любого фасада. Существует несколько цветовых решений изделий, поэтому легко найти оптимальный вариант под отделку фасада. Фронтонные вентиляционные решетки для чердаков используются при возведении новых объектов или реконструкции существующих зданий.

Подробнее на сайте Grandline: http://www.grandline.ru/shop/fasad/fasadnye-dekorativno-funkcionalnye-elementy/tehosnastka/ventilyacionnaya-reshetka/

Вентиляционные решетки для чердаков помогают обеспечить воздухообмен внутри помещений. Благодаря устройству элемента не накапливается конденсат, не образуются плесень и грибок. Лишняя влага эффективно выводится с помощью притока свежего воздуха. Восьмиугольные чердачные решетки станут эффектным дополнением любого фасада. Существует несколько цветовых решений изделий, поэтому легко найти оптимальный вариант под отделку фасада. Фронтонные вентиляционные решетки для чердаков используются при возведении новых объектов или реконструкции существующих зданий.

Подробнее на сайте Grandline: http://www.grandline.ru/shop/fasad/fasadnye-dekorativno-funkcionalnye-elementy/tehosnastka/ventilyacionnaya-reshetka/

Вентиляционные решетки для чердаков помогают обеспечить воздухообмен внутри помещений. Благодаря устройству элемента не накапливается конденсат, не образуются плесень и грибок. Лишняя влага эффективно выводится с помощью притока свежего воздуха.

Восьмиугольные чердачные решетки станут эффектным дополнением любого фасада. Существует несколько цветовых решений изделий, поэтому легко найти оптимальный вариант под отделку фасада. Фронтонные вентиляционные решетки для чердаков используются при возведении новых объектов или реконструкции существующих зданий.

Преимущества вентиляционных решеток:

  • Эффективность. Обеспечивается защита здания от накопления лишней влаги за счет организации воздухообмена в подкровельном пространстве.
  • Универсальность применения. Чердачные решетки подходят для обустройства отапливаемых и неотапливаемых помещений.
  • Эстетическая привлекательность. Изделия дополнят любое архитектурное решение, предлагаются в двух популярных оттенках.
  • Функциональность. Вентиляционные решетки для чердаков оснащены специальными жалюзи и съемной сеткой для защиты от осадков, попадания птиц, насекомых.
  • Простой монтаж. Установка изделий осуществляется на любую обшивку, включая виниловые панели, дерево, штукатурку, кирпич, бетон или камень. Наличие специальной окантовки скрывает монтажное отверстие, места стыков. После установки чердачной решетки фасад выглядит привлекательно и аккуратно.

Размер: 550*550мм.

Форма – октагон (восьмиугольник).

Завод «Пластком» – Наружные вентиляционные решетки ALT VR26

Наружные вентиляционные решетки ALT VR26 предназначены для вентиляции нежилых помещений и защиты от проникновения внутрь помещения атмосферных осадков и прямого солнечного света.

Вентиляционная решетка представляет собой прямоугольную раму, состоящую из вертикальных и горизонтальных профилей, соединенных между собой встык, в которую последовательно монтируются с определенным шагом горизонтальные профили (ламели) с уже установленными дистанционными вставками. Ламель имеет изогнутую форму, которая обеспечивает эффективную вентиляцию и защиту от попадания влаги внутрь помещения.

Особенностью данной системы является применение стартового профиля совместно со стартовой заглушкой. Стартовый профиль представляет собой сочетание П-образного рамного профиля с горизонтальным профилем ламелей, выполненный как одно целое. Такая конфигурация профиля позволяет максимально упростить сборку рамы вентрешетки: выполнять обработку профилей под прямыми углами и собирать их встык. Стартовый профиль имеет замкнутое сечение и является как первой, так и последней ламелью в решетке, что исключает конструктивные полости между ламелями и горизонтальной рамой, в которых могут скапливаться влага, грязь и мусор. Использование стартовой заглушки придает решетке не только законченный и эстетичный внешний вид, но и является базовой точкой отсчета для установки всех последующих ламелей в решетке. Это позволяет обеспечить сборку вентиляционной решетки любого размера по высоте при постоянном шаге ламелей. Такая особенность конструкции делает возможным применение специальных дистанционных вставок, которые быстро и удобно фиксируются в ламели, надежно крепят и дистанцируют ламели друг относительно друга в раме вентрешетки без использования крепежа.

В системе предусмотрены два конструктивных исполнения профиля ламели – с камерой и без камеры. Камерная ламель обладает высокой жесткостью при небольшой массе и может использоваться во всех конструкциях вентрешеток без исключения. Решетка, выполненная с применением такой ламели, имеет привлекательный  внешний вид и выглядит совершенно одинаково как снаружи, так и изнутри помещения. Бескамерная ламель применяется только в конструкциях шириной до 800 мм в целях снижения материалоёмкости конструкций малых размеров и, как следствие, уменьшение их себестоимости.

Наружные вентиляционные решетки системы  ALT VR26 монтируются в любые фасадные, а также рамные оконно-дверные конструкции, в которых реализована возможность установки прямоугольного заполнения монтажной глубиной 26 мм.  Монтаж осуществляется по принципу установки обычных стеклопакетов толщиной 26 мм без дополнительного крепления. Конструкция фиксируются прижимными планками или штапиками через резиновые уплотнители.

Технические характеристики системы ALT VR26
Показатель Значение

Оптическое свободное расстояние между ламелями 50%
Физическое свободное расстояние между ламелями 40%
Шаг установки ламелей 50 мм
Нахлест ламелей * 10 мм
Минимальные размеры конструкции 134 × 134 мм
Максимальные размеры конструкции 1600 × 1600 мм

Примечание: * Показатель не применим к первой и последней ламели вентиляционной решетки.



Для расчета конструкций из системы вентиляционных решеток ALT VR26 рекомендуется использовать данный расчетный файл:

Файл для расчета конструкций ALT VR26.

Вентиляционные решетки

В каждой квартире и доме должна быть установлена система вентиляции. Вентиляционные решетки – это необходимый компонент в воздуховодах помещений. Они выполняют и практическую и эстетическую функцию. Её задача правильно распределить воздушный поток в вентсистемах сооружений.


Материалы вентиляционных решеток

Компоненты системы вентиляции делают из совершенно различных материалов. Из дерева – декоративный вариант. Они сложные в уходе, а повреждаются легко. Изделия из стали очень прочные. Их устанавливают снаружи зданий.

Пластиковые вентиляционные решетки делают из высококачественного поливинилхлорида (ПВХ). Полиуретановые конструкции на рынке появились недавно.

Многие выбирают пластиковые решетки, так как они практичнее.

Основной плюс – минимальная цена. ПВХ устойчив к отрицательному воздействию ультрафиолета.

На таких решетках не заметны мелкие механические повреждения. Продукция имеет срок экссплуатации более 50 лет. Безопасна, соответствует экологическим требованиям. Красивый вид позволяет устанавливать их в любом дизайне интерьера.

Вентиляционные решетки для цоколя

В загородных домах часто бывают перекрытия пола на первом этаже, которые располагаются на расстоянии от земли. В помещении фундамента часто происходит скопление влаги, оно постепенно становится все более сырым и конструкция сооружения со временем разрушается. Для хорошей циркуляции воздуха, с целью предотвращения этих неприятных явлений, необходимо установить правильную вентиляцию цокольного пространства. Она функционирует благодаря специальным отверстиям – продухам. Их предусматривают еще при строительных работах или проделывают в фундаменте. Продух – это отверстие, которое способствует функционированию циркуляции воздуха в замкнутом пространстве.

На продухи монтируют решетки, изготовленные из пластика или металла. Каждый отсек этажа цоколя в данном случае хорошо проветривается. А это полная гарантия того, что через несколько лет не нужно будет проводить ремонт перекрытия и опять делать отделку.


Решетки для чердака

Вентиляционные решетки для чердака обеспечивают обмен воздуха внутри помещений. Благодаря им не накапливается лишняя влага. Данные изделия препятствуют образованию плесени и грибка.

Если вентиляция чердака сделана грамотно, то срок эксплуатации крыши увеличивается во много раз. Следует отметить, что техническая составляющая конечно же, стоит на первом месте. Правильно выбранная и установленная решетка, позволит создать эстетичность и завершенный внешний вид.

Amazon.com: Решетка вентиляционного отверстия – фильтр возвратного воздуха, съемный фасад. Высокотермостойкая крышка вентиляционного канала для кондиционирования воздуха.

Прочные проемы для жалюзи для домашнего офиса: для дома и кухни


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • * Водонепроницаемые алюминиевые ставни. Материал из алюминиевого сплава легкий и устойчивый к коррозии. Он может предотвратить попадание дождевой воды и играть роль вентиляции и вентиляции.
  • * Использование высокопрочного материала из алюминиевого сплава, легкий вес, нелегко деформировать, высокая стабильность, коррозионная стойкость, долговечность как новый
  • * Съемный, простой в установке, можно разобрать и установить самостоятельно, надежный монтаж, сильное сопротивление ветру.
  • * Он может предотвратить вторжение сетевых червей и слепых червей, а демонтаж выполняется быстро и легко.Применимые места: могут использоваться в небольших офисах, медицинских кабинетах, местах отдыха, ресторанах и студенческих общежитиях, семейных условиях, квартирах, кухнях, туалетах, душах, ванных комнатах и ​​туалетах.
  • * Настраиваемые размеры могут лучше соответствовать вашим инженерным требованиям. (За исключением проблем с качеством продукции, нестандартные продукты не поддерживают возврат или обмен !!!)

Металлические вентиляционные решетки для фасадов | Современные технологии 2021

Возведению здания любого назначения предшествует этап проектирования. Во время подготовки проекта разрабатываются системы вентиляции, кондиционирования, отопления, канализации и другие инженерные системы. Система вентиляции отвечает за подачу свежего воздуха с улицы и за отвод вытяжных воздушных масс из помещений. Вентиляция состоит из выходящего наружу воздуховода. Для украшения проема и улучшения внешнего вида фасада используются фасадные вентиляционные решетки https://redvent.ru/catalog/fasadnye-reshetki/. Также они предотвращают попадание в воздуховоды посторонних предметов – камней, веток, листьев и прочего мусора.За счет установки таких решеток фасад смотрится более гармонично.

Функциональное назначение решетки вентиляционной наружной
Фасадные решетки в общем архитектурном ансамбле выполняют не только декоративную функцию. На практике эти конструкции решают ряд важных задач:
  • обеспечение равномерной подачи воздушных масс внутри помещения;
  • регулировка расхода воздуха;
  • УФ-защита;
  • быстрое дымоудаление при пожаре;
  • исключает попадание посторонних предметов в воздуховоды – эффективная защита от серьезных повреждений установленного оборудования.

В продаже представлены изделия различных модификаций, которые подбираются с учетом особенностей постройки, использования отдельных помещений. Решетки состоят из металлической основы, что увеличивает их прочность, надежность и продлевает срок их службы. В состав также входят ламели и застежки. Основание чаще всего изготавливают из алюминиевого сплава или оцинкованной стали. Такие модели не боятся снега, проливных дождей, резких перепадов температур. Размеры и форма подбираются с учетом габаритов вентиляционного проема.

Как правильно выбрать вентиляционную решетку для фасада здания?


Монтаж защитных конструкций на стены здания проводится после завершения черновых работ. Замена может потребоваться при износе или изменении конструкции фасада. При выборе обратите внимание на следующие характеристики:
  • подвижность ламелей;
  • размеров;
  • бланк;
  • материал изготовления;
  • коэффициент сечения воздуха.

Регулировка жалюзи – полезная функция. Регулируя положение ламелей, можно направлять воздушные потоки в определенные части комнаты. Пригодится как в жилых, так и в коммерческих помещениях. Форма и размеры подбираются с учетом габаритов вентиляционного проема. По этой причине подбирать решетки стоит после завершения строительных работ, после прокладки инженерных систем. Цвет изделия должен соответствовать внешнему виду стен.Производители предлагают широкий ассортимент продукции, поэтому вы сможете подобрать подходящий вариант для любого архитектурного решения.
Важным критерием выбора является соотношение сечений. Это способность пропускать определенный объем воздуха. Если это значение близко к единице, то вентиляция будет работать эффективно. Для расчета коэффициента нужно объем проема разделить на объем площади проема. Также вы можете проконсультироваться по поводу выбора у сотрудников специализированных магазинов, которые предоставят полную информацию об интересующей вас модели.

крупным планом фрагмент фасада современного промышленного здания и здания.

Фотография, картинки, изображения и сток-фотография без роялти. Изображение 157488541. Крупным планом вид фрагмента фасада современного промышленного здания и здания Фотография, картинки, изображения и сток-фотография без роялти. Изображение 157488541.

Крупным планом вид фрагмента фасада современного промышленного здания и вентиляционной решетки.Наружная вентиляционная решетка на стене дома. Квадратная металлическая вентиляционная решетка, подает свежий воздух и охлаждает. Крупным планом вид квадратной вентиляционной решетки на гриле в современном здании с текстурированной стеной. Фасад здания современного промышленного производства. Холодный кондиционер, охлаждение на улице. Фрагмент современного промышленного внешнего фасада с решеткой и вентиляционным кондиционером. Крупный план внешней стены и наружного кондиционера, архитектурного защитного оборудования.

M L XL

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
М Брошюры и каталоги, журналы и открытки.
л Внутренние и наружные плакаты и печатные баннеры.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

6173 x 4115 пикселей | 52.3 см x 34,8 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

6173 x 4115 пикселей | 52,3 см x 34,8 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробовать 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Поразил оранжево-красный фасад дома с круглыми серебряными вентиляционными решетками. Она позволила прекрасным цветам задержаться.

Купите это Стоковое фото RF на Оранжево-красный фасад дома с круглыми серебряными решетками вентиляции поразил их. Она позволила прекрасным цветам задержаться. Цветная фотография Внешний вид Заброшенное летнее растение Решетка Фасад Стена (барьер) Стена (здание) Здание для вашего редакционного или рекламного веб-сайта, обложка книги, флаер, статья, блог WordPress и шаблон из Photocase.

Похожие изображения

Энн Кейл Марс Карлитос Марс шалфей77 Klick- Momente от Alex Zettberlin Осава Марс наслаждайся этим Карлитос Kallejipp Осава Kallejipp гинтон Teamgeist смартинка Zettberlin июл. Баумгарт Стилле Вассер Осава аллергия шнерпф Элиза Осава Заубербарт bauzaun. Осава Дэн Кута Zettberlin Friedaaich Zettberlin Жаклин Штромайер owik2 Карлитос ИСКУССТВО Б.Л. Свен Фукс наслаждайся этим TheGRischun-Rafael Peier ирискнирис Мацге Йодоф Behrchen Свен Фукс Свен Фукс Zettberlin Элиза owik2 Мисс Х

Вентиляционные зоны фасада | Sertus

Вот удобное руководство по расчету площади вентиляции фасада.

Я постараюсь сделать это как можно проще – если вы хотите подвести итоги по любому из технических терминов, прочтите наше руководство по вентиляционным отверстиям на крыше. Основные области, о которых мы будем говорить в этом руководстве, – это Free Area и Aerodynamic Free Area .

Мы должны рассмотреть обе эти области, потому что одна из них относится к BS EN 12101-2, а другая – к Строительным нормам. В частности, свободная зона относится к строительным нормам, а аэродинамическая свободная зона относится к BS EN 12101-2.

В этом руководстве мы сосредоточим внимание на двух типах вентиляционных отверстий – фасадные жалюзи и фасадные одностворчатые вентиляционные отверстия.

Фасадная жалюзи

Установленная на фасадах и в конце коридоров, Фасадная жалюзи – Жилые дымовые отверстия (FLB-R) выводят дым и тепло из здания, позволяя избежать дыма на путях эвакуации и полностью сертифицированы для BS EN121012. Они также могут предлагать приточный воздух и комфортную вентиляцию.

Свободная площадь

Для того, чтобы рассчитать свободную площадь этого вентиляционного отверстия, мы должны взять общую свободную площадь поперечного сечения, и мы делаем это, выясняя, насколько велики зазоры между лопастями.

Однако мы не можем просто снимать наши измерения с области внутри рамки, мы должны снимать их с концов лопастей. Это потому, что лопасти не совсем горизонтальны, они имеют небольшой шаг, и результат будет зависеть от шага.

После того, как мы вычислили площади секций, мы складываем их все вместе, и это наша свободная область.


Свободная аэродинамическая зона (Aa)

Далее идет свободная аэродинамическая зона. Для начала мы должны сначала вычислить геометрическую площадь.Это размер отверстия в изделии без каких-либо лезвий:

Теперь мы должны умножить это на коэффициент разряда. Коэффициент разряда – это не то, что мы можем просто вытянуть из воздуха, это то, что мы должны проверить.

Изделие будет помещено в аэродинамическую трубу, и будут выполнены расчеты, чтобы определить, насколько эффективно вентиляция с лопастями и любыми другими препятствиями.

Итак, чтобы узнать «значение Aa», аэродинамическую площадь, мы берем эту геометрическую площадь (отверстие в рамке) и умножаем ее на коэффициент расхода, который определяется в результате проведенного тестирования: FA x Cv = Aa


Фасад, одностворчатый

Фасадные одностворчатые окна – Жилые (FSL-R) дымоотводные окна устанавливаются на фасадах для обеспечения вентиляции дыма и тепла, притока воздуха, комфортной вентиляции и дневного света.Они особенно подходят для квартир и коммерческих зданий в верхней части лестницы или в конце коридора.

Они сконфигурированы как открывающиеся снизу узлы и включают в себя цепные или шпиндельные приводы, позволяющие выбирать различные размеры, углы открытия и зоны вентиляции.

Свободная площадь

При расчете свободной площади одностворчатого вентиляционного отверстия необходимо выполнить два расчета и выбрать наименьшее.

В первую очередь берем размер рамы, однако важно отметить, что мы должны остановиться на подоконнике.

Второе измерение, которое нам нужно сделать, – это измерение между верхом оконной рамы и самой дальней точкой открытия рамы окна, затем мы умножаем это значение на ширину.

Какая бы площадь ни была меньше, мы используем именно эту площадь.

Как только у нас будет наименьшая цифра, мы должны принять во внимание все двигатели и механизмы, что даст нам истинную свободную площадь.


Свободная аэродинамическая зона

Далее идет свободная аэродинамическая зона.

Чтобы это выяснить, мы возьмем геометрическую площадь, которая очень похожа на лопасть жалюзи на фасаде выше, представляет собой площадь рамы, умноженную на коэффициент расхода (проверенный показатель эффективности).

Итак. , вот как вы измеряете аэродинамическую площадь и свободную площадь для жалюзи фасада и одинарной створки фасада!

Объем приведения естественного притока воздуха через фасад

% PDF-1.4 % 1 0 obj > эндобдж 6 0 obj / doi (10.1080 / 00038628.2017.1300765) >> эндобдж 2 0 obj > / Кодирование> >> >> эндобдж 3 0 obj > поток application / pdf10.1080 / 00038628.2017.1300765en

  • Taylor & Francis
  • Объем естественного притока воздуха через фасад
  • Питер Дж. В. ван ден Энгель; Стэнли Р. Курверс
  • Стэнли Р. Курверс
  • Обзор архитектурной науки, 2017. doi: 10.1080 / 00038628.2017.1300765
  • Приточный воздух
  • воздушный поток
  • индукционный
  • турбулентность
  • тепловой комфорт
  • Тяга
  • LaTeX с пакетом гиперссылок2017-03-17T20: 36: 50 + 05: 302017-04-05T08: 46: 34 + 02: 002017-04-05T08: 46: 34 + 02: 00
  • 25660JPEG / 9j / 4AAQSkZJRgABAgEASABIAAAD / 7QAsUGhEAQANAAAMAAD / 7QAsUGhvdGaaaaa AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgAPAEAAwER AAIRAQMRAf / EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A9UYq85 / Mv86tE8n3MejW NtJrnmq5otto9rUspf7JlZQxWvZQCx8AN8VYjD5G / Pnz1 / pXmvzJ / hTS5viTR9MBEwU / sOUZTv8A 5cr / ACxVFQ / 84ofl6xaTUNR1a / uXpzmlniG48KRV + 8nFVN / + cZzpI9XyX5y1fRLlTyRXkEkZNa8S Ifq2x96 / I4qhR + ZP5tflrcJB + ZGnrrnlxnEaeY9PA5pU0HqABFP + q6oT2ZsVez + X / MOjeYdJg1bR rtL3T7leUU8Z291YHdWU7FTuMVTHFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXnP51fmXc + T9EtrHRo / rPmrXJPquj2yjmVYkK0pXvxLAKO7EdgcVWflB + UFl5Os v0rqtL / zlfhpNT1ORjKyNKeTxRO29K / abqx9qAKvScVdirsVUrq1tru2ltbqJJ7aZTHNDIodHRhQ qymoIOKvn7V9O1H8i / N8Wt6S0s / 5ca5OI9T08kv9TlboydTsBVD3A4NvxOKvoK2uYLq3iubeRZbe dFkhlU1VkcclYHwIOKoLzFFr0ui3UegTwW2rso + qT3Sl4VbkKl1XcjjXFXifn / zb + fHkv9EfXtW0 a5 / TF2tlD6FrJ8DtT4m5cdt + 2KvRPKunfnHBrUUnmfV9Ju9ICv60FnBJHMWKngQzClA3XFWaxTwS 19KRZOOzcWDU + dMVX8hUrUcgKkd6H / axV3IVC1HIioHeg / 28VeXfk75n17WfNP5h3up3sl1b6VrU ttp0b0pDCs06hFoBtRBir0 + SeGMqskiozmiBiASfavXFV + KtFgCATueg + WKrZpViieVq8Y1LNTrQ CuKvDvJvmz85fzIsr / zL5d1fTdE0yC5e2sdImt / XL + mqt / pE1Gdahxuv3DFXttgL0WNuL8xm + 9JP rRhBERl4jn6YYlgvKtKnpiqnrFzLa6Te3UVBLBbyyx1FRyRCwqPmMVeL + QNd / Pzzr5XtvMNjrGi2 1tdNKiQz2snMGKQxmvEMNyuKvZ9Gj1WPSbRNXlin1RYkF7NACsTSgfGyKdwpPTFUWGBrQ1oaGnji qxLiB5GiSRGkX7SBgWFNtxiqpiqxZ4WlMSyKZVFWjBBYD3HXviq / FVOOeCRmWORXZNnVWBI + dMVY 15Wg / MNPMfmKXzJcWkmhSTJ / hyC2HxxwgsD6p4q3Jl4cqsfirSgpirJjNCJREZF9UiojqOVPGnXF Xh4kaEeevz48yea7r99pnlOmmaOjbqJQWQuv0rK / + zHhir1yLzVpMnm2fysr11S3so9QdO3oySNF 96kCv + sMVTjFWH / mX59l8o6bYixsjqOt6zdx6fpFmTwRp5ejSsOiL3pufbqFWUadHfRWMCX8y3F6 qD6zNGvpo0lPiKJU8Vr9kEk06k9cVRGKpP5v8s2Hmfy1qOg3wBt7 + FouRFSj9Y5B7o4DD5Yq87 / 5 xp1 + 9uvJV15c1Ikal5WvJNPlUmpEVSYwf9VuaD2XFXrmKvE / + cmP + mH / AO25F / DFWf8A5pHyj / hC 4Hm3UpdM0QyRm4eCV4ZJuLcvq / 7sF3EgUhkUVI6UpUKvAtWl0fRvOvKrXfI / lnU / KtldahDYy3l3 WCK + hlkQFfq7vI5UpU8jSoPjTFWfT + t5H / 5yJinZ2Gh + f4PSJY / Ct9DQKB / suIH / ABlxVGwJJ51 / PuW5JLaF5Ag9GIj7D6ndD46EdeC7MOxQeOKpB + XOuyaBN + dmtxRiWXTdUvbmKJtgzxPcsoPtUb4q ivyw / KPy55z8nxebPPaS67r / AJgDzvczTyr6MRdhGkIjZAo4jlSm1aDbFUP5G1bWdPs / zM / L7UL2 XUrTy5aXLaTdztzlW2lhkpE7nrxHGnhv2oMVUP8AnH / 8pdC1Pyd5c84ahd3smp21zPPpyR3DxxQx w3MieiEH7DyIzvT7Vd9q4q9t81 + ZdO8seXb / AF7Ui31PT4jLKEFXY1Cqig0HJ2IUV8cVfOHlQ / мП 5Ngl / NLR9Ijj8m63M91qPla3kZ2hsiapcqGG37TAr9kdQE2VV6 / o35zaRr3mjy1pmhxpead5gtbm 4kuvUCzWslqpZopYd / i6Dr7io3xVmvmP / lHtU / 5hJ / 8Ak02KvAfyQ80 / mvYflzp9r5e8kx61pSSX Bh2BtStrYuWncuPSkPIcWqPfFU2 / 5yIj1fVdG / L6K4U6RrF / qdusyRyCQ2lzNGoYLImzek7bMvWl RirM7T8sPI / kry55hddVv9N0 / U4B + k9QlvWV4ioIM0bkfDK5bc0NTQU7Yq8O / MCPyZZ + WbbzJ + W / lzVdMOkzxSRecXMlvFLycJ8PruZJ + bEb8BT5VGKs7 / O + K613zR + U8SXcunzapLcK91bNwliFwLQS GJv2W4sQD2xVB / nd + WXljyL5ZtPOXlCOXSde0u8h / wBKSeaQzCQkN6nqO9WLGpPcVBqMVTv81tY1 fzN5 / wDKX5Z297Lpmna3bfpHWZ7Y8ZJYVWV / RVuoHG2f2qRWtKYqzXy7 + Sv5ceXNVstW0XS2s9Qs QyxzrcXDFw6lW9VWkZX + 1XcdcVYd + Tyzt + Zf5urbsEnN / biJ2FVDlrviSO4BxVg / 5Z6P5GbzM3lz 8ytPubP8x47 / AOtW + r3NxOn1tuVYwkquF340Xs / 7JrtirN / + cUIS35e6jqEjc7m / 1aeWZ6UO0UQp 99T9OKqdrdeTbP8A5yh2TX7jzfZLLNafUP0UxdGjljij5o8zKIQo9Et9uvLbFWWfmJ + ZkWk6B9f8 sarpd9eRSoJrQtHdyPE / w1jjS6tN1Ygn4jtXbFXk1 / 8Anl5t1B7WS90qwuJLGZbmzd9Nq0UyggOh / S2xoxGKo + 2 / 5yC / MCe4ig + rWMXquqepJYcUXkacnb9LbKO5xV7VL + YHki0s / WvfMelqI1HrSLdQ hS3Q8V5sdz0FTiq3yr + YflbzXe31roNxJefo5Y2up / RkiiHrVMYVpVTnyCE1UUp3xV5x + UyCz / PD 8zbOHiIJpYLlwp29RmZydtq1mavvir2vFXlf57eUPMfmP / Cn6FsmvP0fqsdzecWRfTiWlWPNlr9G Ku / Pryd5n12x0DVPL9oup3Pl7UEvpdJdgouEUqafEQGpwpTrQmnhirE / Pujfm7501Lyz5ik8unT7 DRdSgli0EXEUt0yhhJNcyvWNFA9JURPtbk4qy3 / nJDT7OT8tptXecWuo6Fc299pdweouBKqBBПопробовать D / eAT0xVPfyf8qXPl3yXb / pAE65qzvqmsyMPjN1dnmwb3RaL8xirGPy + / LvVhe / mfZ + YbJ7bTPNO o3JtJOSEy207zj1E4sxX4ZARyocVQPky4 / NX8udEPlKfynJ5mtLF5Bouq2FxFGkkUjlwkyyVeOjO dz8twKlVG + Svy18z2Ogeddc8wIj + cPN0NwXsoWVkgVo5BFbq9eJPJ6HcigXfvirJPyP8v6x5e / K7 Rdh2m2NnqVr9a9e3ZlYr6l3NIu6Fl3RweuKp15 / 8pQ + bvJ2q + XJZPRGoQ8Y5qcgkqMJInI7hZEUk Yq8x8l65 + cXk7y9F5U1PyPJrj6cn1fTdQs7uFIJoQaRrIXB4gD9oitKVUdcVY5Y / lR + a / lTW1 / ML QLDT / wBNXlxIL7ylbcRDFazlf3cc0jceVR8XAjj + zVarir37UEvb3y3co1uYb25s3VrXkr8ZXiI9 PmKK1GNK4qxH8iPLet + XPyz07SNbtWs9RgkuWlt2ZWIEk7uu6Fl3Ug9cVQX50eVPMGv3vkyTSLNr tNM1qC7virIvpwIylnPNlrSnbfFUf + efkzWfN / 5d3uk6NRtRWSK4htywQTek1THyaigkbrXaoHTF Xm / n7SPzi8 / fl9HpMflddBttLFuW08zxvNfTRlYgsK1RYoYlZpPjO9AB0xVlPnLyf5o1TzD + VF / a 6dI0GhOZNZq0YNsGW12ccviI9NvsV6Yqm / 5 / + V9e8zflzcaVodo17qD3NvIsCsikqj1Y1cqu3zxV LfzO / LzzVc6p5b87 + T1ifzT5djEMllOwRbm34msQYkLX43XdhUMdwRiqdeX / ADx + YuranZWl15Fm 0i2Lf7lL67vITHEoBr6KoOcprSmw / jiqT / l / 5X84aH5w / M7V201QdXuYp9B9eVUiuTGbkgFk9RkW si1JXvirF / P + lfmR + ZlnpGh4fks6DqlpdpLdeYJbmF4bdFBD / V2Q + owfZuIPUDr9oKph / wA4zuuk nzl5LlqtzomrySKjV3ikHogrXqP9Hr9PvirNte / JL8sdcub68vtDiN / qBdri8jeRJPUkG8go3HlX fp1xV8bfmN + XWv8AkTzBJpWqRloWJaxvlB9K4irsynsw / aXqD7UJCWK4q7FXsf5Jflz51XV7bzRF 5Xkv1SMvosl48dtZCZ6qtxOXPqvHGPiVY0JY0NR3Kh2P5I8qyeXtLn + u3X1 / WdRne91jUCOIluJA AeA / ZjjVQiL2UYq8z / ICX9OedPzD84JRrO / 1BbWwlHRo4mkb / k20RxV7Y8iRoXkYIg6sxoB9JxVT S9s5HCRzxu56KrqSfoBxVWxVSa6tluUtmmRbmRWeOAsA7IhAZlXqQOQqcVeb6j5A89ebPNFpP5zv tOXypo94b3TtI01Zy9y6Mfq7XjTUAKKdwlVO4p3xV6biq1JI5ASjBgCVJUg0I6jbFVkt1bQkLLMk bEVAdgpp9OKqoNdx0xV2KuxVosoIBIBY0UHuaVoPoGKt4qsknhiKiWRULGi8iBU + 1cVX4q7FXYq7 FXYq7FXYq7FXYq7FXg / 5ki4 / LX82tP8AzIgR28ua4o0 / zGkYJ4PQASUHiqK6 + JRh + 1ir3O0u7W8t Ybu0lSe1uEWWCeMhkdHHJWVhsQQajFUHr / lzQvMOnPp2t2MOoWT7mGdQwB6clPVWHZl3xV5Lqv8A ziZ + Wl3OZbO41HTlJ / uIpo5IwPb1o5JPvfFU78qf844fld5duUuhZS6tdRnlHLqTrMFNaj90ixxG nuhxV6eqhQFUAKBQAdAMVeYfn3 + YR8t + VjoulsZPNHmL / QtMtot5VWUiN5QBuD8XFP8AKO3Q4qyH 8qPI6eSvIum6GwBvEQz6g60Ia5l + KTcdQv2FPgBirJ9Q07T9Rs5bLULaK8s5hSa2uEWWJwDWjI4K ncdxirxzRLDyl5bXzfqtrpunWOq23mY6fodyunJcyxtPbWipb20cRher + q / FVdVqSTtXFUZ5f / M / zctvb3nmFIILDT / MFx5f12YokcirJDG1ncP6cs0UXGWVY5VDsBXrscVS + 888atBqmn + dtQtgwGga 9qOmWSqUb6mJ7U2iyk1PJ4wrsabcum2KsgvfOPnXy / NaRard2WpnWNh2DULY29u0Atrmwt1n47yy GWBhJxrs1QN98VTIa / q9r + VV / wCYvNN4kpn043oOlwNbvDHPbKRHH6ksvKRXY8XJXtsMVYf + U2s2 / kyHQvKGr + WxpXmXWvSQX1uqejewLDLOLh5lLcpYv7uVCa8mBHwnZVN / OmnW99 + bMEc / li380Kug 8haXItisR + uEeoPrXw17bb4qiz5x8zQ6j5tvbm / 0 / TPLfleT6skMlpLPKzvZxTIWaKZPsSyqoVFq 1abGhxVIbX80PP8AFB5hsbuGBNT0y / 0WGxlu7cQs0GsT + n / pFtDcT + mVAJUepyoRyAO2Kprqfn / z jod55h0i5kstQv7a40eDSr0wvbQo2tSyQ1uIxJISkDRV2ap6E98VTbV5df0vVvKVvqs9lrN1eatL FDeGzNu8KHT52PD97NRyyEch + yaUrviqt + WHmTzHq8Wq23mWeBdd0259C90uK2a3NsSWZWVzLL60 MsfFon4r369lWN + Q9E8r + ZfLuseZ / OGn2 + s639d1CPUo72JLlrJLWZ0S0gWTkIgkSqw40JJqcVRd l5z1a81mwtvK721l5StPL1nrnoXFu8t1JA800f1dCJlWOsMIox5Ubxriq7Q / O3nH0 / J2sapc2N1p 3nKVIv0dbwtHJaevbPcwlJTK / q8BHxl5L1O1OmKr9E / MXX73S / y5upktxJ5qkkXUwqMAAltJMPS + I8fiQda4ql + hfmD56fQPJXmfUprGey8y3tvp11pltbujx / W2dI50mMr1ZSgZ1K0C17ipVeuYq7FX Yq7FXYq7FUu8w + X9J8w6Nd6Nq0C3On3qGOeJvDqGU9VZTupHQ4q8K07V / OH5F6g2la1FPrn5bzy / 7j9TjHKWz5n7DDoNzuhoD9pN6rir27yz5v8ALPmexF9oOow38BAL + kw5pXoJIzR0PswGKpxiriab npiry / 8AML8 + / K3lstpein / EXmiQ + lbaZZVlVZTsBK8YbcH9hat2264ql / 5Xfld5gk8wSfmH + Ycg ufNVyP8AQLDYx2MZGwA3AcA0VR9nfcsSQq9gxV2Kse1H8v8AyjqNhqFheWHqW2p3g1K8USzIzXaq iiZHR1eNgsKj4CB95xVINf8Ay2tH0mfyxoGmwWeia9crc + Yrt5XdgsZjL + lC / OssyxBedRxPx7t1 VZZc + WdBubyC7nskkmtrWawhDV9MWtxw9WIxV9Nlb0l6riqW6d + W3kzT0mS2sXIntXsD61zc3Bjt JBR4IDNJIYIz / LFxh4YqnB0TSm0UaI9skmlfVxaG0kq6GAJ6fBuVSw47b4qxz / lUX5fGJYpdMe4E QQWz3F1dzyW4jYOotZJZXe3oyj + 6K4qyQaLpv6Z / TXo / 7k / q31L6xyf + 45 + pw414fb3rSvviqCuv Jnlm7tNZs7mxWa219 / U1eJ3kImcRpEG + 18BCRLThShFeu + Kpfafld5FtBOLfTOBuXs5LljPcM0sm nyeravIzSEs0b78ju3RqjFUw1DyX5Y1F9Ue / sEuTrUUEGpiQuyyx2pYwDiW4qYzIxDKAa79hiqhb + QPK0CWqC2mm + pTNc2z3F3dXDrK0LQEl5pZGYelIygMSB92Kq / l3yZ5b8uyXcukWhgmvihupnlmn kcRAiNeczyMEQE8VB4jsMVQOr / lp5L1W / ub + 6sZI7u8ULeyWl1dWfrgDj + / W1lhWXbb4wdsVTHS / Kfl7SrqO60 + zW3mhsotMjKs5VbS3dniiCFivwtI29K ++ KoLSPy78naRqMOoWFgYri29X6mjT3EsF t6 / 979Wt5JHhg5VofSRdtumKqWnflh5H029sr2z04xz6bNJPp1bi5dLd5lZZBDG8jRxo3M1RVC13 pUDFUo / Lb8rdK0Dy / oH6Sswdd0qHfjPNJbx3DgiSWKAv6AkYNvIEDHxxV6BirsVdirsVdirsVdiq G1H9HfUZ / wBJej9Q4H6z9Z4 + j6f7Xqc / h5 + NcVfKH5gf8qU / Tbf8q8 / S / wDiSp9P / D1fqvKm / Hl8 fh / c / Diqjpf / AENf9VT6t + m / T4Gn1rh6lKd / rP7yvz3 + nFUp1n / lavrn / lZ / + KP8PUP1n6rX06bV ry / 0bp44q93 / ACQ / 5UX6I / wP6X6Y4fvvrv8Ax0qU + L + 834 / zej8GKvXcVdirsVdirsVdirsVdirs VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdir / 9k =
  • uuid: 9CE796B54B06DF1184AFE35671691C5Auuid: a7def6a8-7203-4251-a5de-dad701dbda86uuid: C040557EB920DE119E40AB38B26ECA98uuid: BF40557EAB38B26ECA98uuid: BF40557ECAB920De19800000054.000000Очки
  • Черный
  • Группа образцов по умолчанию 0
  • Белый CMYKPROCESS0.0000000.0000000.0000000.000000
  • ЧерныйCMYKPROCESS0.0000000.0000000.000000100.000000
  • 80% черный CMYKPROCESS0.0000000.0000000.00000080.000001
  • 60% черныйCMYKPROCESS0.0000000.0000000.00000060.000002
  • 40% черныйCMYKPROCESS0.0000000.0000000.00000039.999998
  • 20% ЧерныйCMYKPROCESS0.0000000.0000000.00000019.999999
  • Красный M = 100 Y = 100CMYKPROCESS0.000000100.000000100.0000000.000000
  • 75% красный M = 75 Y = 75CMYKPROCESS0.00000075.00000075.0000000.000000
  • 50% красный M = 50 Y = 50CMYKPROCESS0.00000050.00000050.0000000.000000
  • 25% красный M = 25 Y = 25CMYKPROCESS0.00000025.00000025.0000000.000000
  • Зеленый C = 80 Y = 100CMYKPROCESS80.0000010.000000100.0000000.000000
  • 75% зеленый C = 60 Y = 75CMYKPROCESS60.0000020.00000075.0000000.000000
  • 50% зеленый C = 40 Y = 50CMYKPROCESS39.9999980.00000050.0000000.000000
  • 25% зеленый C = 20 Y = 25CMYKPROCESS19.9999990.00000025.0000000.000000
  • Синий C = 100 M = 50CMYKPROCESS100.00000050.0000000.0000000.000000
  • 75% синий C = 75 M = 37,5 см00000037.5000000.0000000.000000
  • 50% синий C = 50 M = 25CMYKPROCESS50.00000025.0000000.0000000.000000
  • 25% синий C = 25 M = 12,5 см
  • Оранжевый M = 50 Y = 100CMYKPROCESS0.00000050.000000100.0000000.000000
  • 75% оранжевый M = 37,5 Y = 75CMYKPROCESS0.00000037.50000075.0000000.000000
  • 50% оранжевый M = 25 Y = 50CMYKPROCESS0.00000025.00000050.0000000.000000
  • 25% оранжевый M = 12,5 Y = 25CMYKPROCESS0,00000012,50000025,0000000,000000
  • Фиолетовый C = 50 M = 90CMYKPROCESS50.00000090.0000040.0000000.000000
  • 75% фиолетовый C = 37,5 M = 67,5 см
  • 50% фиолетовый C = 25 M = 45 CMYK ПРОЦЕСС 25.00000044.9999990.0000000.000000
  • 25% фиолетовый C = 12.5 M = 22,5 см
  • Azure C = 80CMYKPROCESS80.0000010.0000000.0000000.000000
  • 75% Лазурь C = 60CMYKPROCESS60.0000020.0000000.0000000.000000
  • 50% Azure C = 40CMYKPROCESS39.9999980.0000000.0000000.000000
  • 25% Azure C = 20CMYKPROCESS19.9999990.0000000.0000000.000000
  • ЖелтыйCMYKPROCESS0.0000000.000000100.0000000.000000
  • 75% желтый CMYKPROCESS0.0000000.00000075.0000000.000000
  • 50% желтый CMYKPROCESS0.0000000.00000050.0000000.000000
  • 25% желтый CMYKPROCESS0.0000000.00000025.0000000.000000
  • iText 4.2.0 от 1T3XT Естественная подача воздуха; воздушный поток; индукция; турбулентность; тепловой комфорт; черновой вариант курса ЖурналArchitectural Science ReviewCopyright Taylor & Francis0003-86281758-9622001010.1080 / 00038628.2017.1300765 http://dx.doi.org/00038628.2017.1300765VoR2017-03-18true10.1080/00038628.2017.1300765
  • www.tandfonline.com
  • true2017-03-1810.1080 / 00038628.2017.1300765
  • www.tandfonline.com
  • конечный поток эндобдж 4 0 объект > эндобдж 5 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Затенение> / Шрифт> / XObject> / Свойства> >> / Аннотации [53 0 R 54 0 R 55 0 R 56 0 R 57 0 R 58 0 R 59 0 R 60 0 R 61 0 R 62 0 R 63 0 R 64 0 R 65 0 R 66 0 R 67 0 R 68 0 R 69 0 R] / CropBox [0 0 609.704 794,013] / Родитель 12 0 R / Повернуть 0 / MediaBox [0 0 609.704 794.013] >> эндобдж 15 0 объект > эндобдж 16 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Шрифт> / XObject> / Свойства> >> / Аннотации [79 0 R 80 0 R 81 0 R 82 0 R 83 0 R 84 0 R 85 0 R 86 0 R 87 0 R 88 0 R 89 0 R 90 0 R 91 0 R 92 0 R 93 0 R 94 0 R 95 0 R 96 0 R 97 0 R 98 0 R 99 0 R 100 0 R 101 0 R 102 0 R 103 0 R 104 0 R 105 0 R 106 0 R 107 0 R 108 0 R 109 0 R 110 0 R 111 0 R] / CropBox [0 0 609.704 794,013] / Родитель 12 0 R / Повернуть 0 / MediaBox [0 0 609.704 794.013] >> эндобдж 17 0 объект > эндобдж 18 0 объект > / XObject> >> / Аннотации [116 0 R 117 0 R] / Родитель 12 0 R / MediaBox [0 0 595 842] >> эндобдж 19 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Шрифт> / XObject> / Свойства> >> / Аннотации [130 0 R 131 0 R 132 0 R 133 0 R] / CropBox [0 0 609.704 794.013] / Родитель 12 0 R / Повернуть 0 / MediaBox [0 0 609.704 794.013] >> эндобдж 20 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Шрифт> / XObject> / Свойства> >> / Annots [143 0 R 144 0 R 145 0 R 146 0 R 147 0 R 148 0 R 149 0 R] / CropBox [0 0 609.704 794,013] / Родитель 12 0 R / Повернуть 0 / MediaBox [0 0 609.704 794.013] >> эндобдж 21 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Шрифт> / XObject> / Свойства> >> / Аннотации [163 0 R 164 0 R 165 0 R 166 0 R 167 0 R 168 0 R 169 0 R 170 0 R 171 0 R 172 0 R 173 0 R 174 0 R 175 0 R 176 0 R 177 0 R] / CropBox [0 0 609.704 794.013] / Родитель 12 0 R / Повернуть 0 / MediaBox [0 0 609.704 794.013] >> эндобдж 22 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Шрифт> / XObject> / Свойства> >> / Аннотации [186 0 187 0 188 0 189 0 190 0 191 0 192 0 193 0 194 0 195 0 194 196 0 R 197 0 R] / CropBox [0 0 609.704 794,013] / Родитель 12 0 R / Повернуть 0 / MediaBox [0 0 609.704 794.013] >> эндобдж 23 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Шрифт> / XObject> / Свойства> >> / Аннотации [204 0 R 205 0 R 206 0 R 207 0 R 208 0 R 209 0 R 210 0 R 211 0 R 212 0 R 213 0 R 214 0 R 215 0 R 216 0 R] / CropBox [0 0 609.704 794.013] / Родитель 12 0 R / Повернуть 0 / MediaBox [0 0 609.704 794.013] >> эндобдж 24 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Шрифт> / XObject> / Свойства> >> / Аннотации [228 0 R] / CropBox [0 0 609.704 794,013] / Родитель 12 0 R / Повернуть 0 / MediaBox [0 0 609.704 794.013] >> эндобдж 25 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Шрифт> / XObject> / Свойства> >> / Аннотации [239 0 R 240 0 R 241 0 R 242 0 R] / CropBox [0 0 609.704 794.013] / Родитель 12 0 R / Повернуть 0 / MediaBox [0 0 609.704 794.013] >> эндобдж 26 0 объект > / ExtGState> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Шрифт> / XObject> / Свойства> >> / Annots [249 0 R 250 0 R 251 0 R 252 0 R 253 0 R 254 0 R 255 0 R 256 0 R] / CropBox [0 0 609.704 794,013] / Родитель 13 0 R / Повернуть 0 / MediaBox [0 0 609.704 794.013] >> эндобдж 27 0 объект > поток x +

    Решетка для вентиляции, специальный фасад в виде решетки и комбайна 118×118 avec moustiquaire / OUTILLAGE

    Aller au contenu Principal
    • Предложение
      • Reseaupro
      • Nous rejoindre
      • Nos Points de Vente
    • Nos outils
      • Каталоги
      • Ле программа
      • Notre Gamme Ekolis
    • Воус соучастник
      • Помощник
      • Контакт
      • Facebook
    • Профессионалов
      • Ouvrir un compte Professionalnel
      • Пн проект
    • Буа и Материо
    • Espace Presse
    • CGV Points de Vente
    • CGV Электронная коммерция
    • Упоминает légales
    • Confidentialité des données
    • Ноус контактер
    • Карта сайта
    Accès force de vente .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
