Фасадные панели под бетон: Фиброцементные бетонные фасадные панели Equitone

Содержание

Фиброцементные бетонные фасадные панели Equitone

Декоративные панели под бетон – отличный вариант отделки стен. Они многогранны, являются неплохой имитацией природного камня, кирпичной кладки и других отделочных материалов. Панели для оформления стен под бетон используют сравнительно недавно. Но, как фасадные бетонные панели, они стремительно набирают популярность, поскольку всё больше потребителей начинают ценить утонченную грацию рисунков на жёсткой поверхности. Именно этим контрастом часто пользуются дизайнеры при создании великолепного декора, уверенно выходящего на пик моды.

Панели, оформленные под бетон, идеально подходят для интерьеров в стиле хай-тек, техно, лофт, минимализм. Неплохо смотрятся в помещениях, выдержанных в винтажном стиле, арт-деко. Их гармонично дополняют бетонные фасадные панели наружной отделки, превращая дом в единую стилистическую композицию.

Панели под бетон: положительные качества:

  • привлекательный внешний вид;
  • высокий уровень прочности;
  • меняет восприятие обычной бетонной штукатурки;
  • широкий выбор вариантов;
  • минимальные затраты на подготовку поверхностей к монтажу;
  • отсутствие деформации, устойчивость к ультрафиолету.

Стеновые панели под бетон, как и бетонные фасадные, не нуждаются в дополнительной отделке. Суровый внешний вид в определённой обстановке становится изюминкой интерьера. Данный вид декора имеет свои особенности, поэтому обязательно стоит заранее ознакомиться с тонкостями монтажа и эксплуатации. Специалисты компании ETEX всегда готовы дать подробную консультацию по предлагаемому товару, оказать посильную помощь в подборе панелей под бетон. Кроме того, они знают всё о бетонных фасадных панелях и готовы поделиться своими знаниями с вами. Важные характеристики, такие как устойчивость к низким температурам, механическая устойчивость и т.д. также уточняйте у специалистов.

Бетонные панели в интерьере

Популярность современных декоров под бетон объясняется необычным видом панелей, в том числе и бетонных фасадных. Переливающийся глубокий серый цвет возникает естественным образом при заливке исходного сырья в формы. Уникальные свойства каждой плиты обеспечивается составом исходного сырья: вулканического пепла и туфа.

При заливке в формы достаточно сложного состава  на лицевой стороне формируется оригинальный рисунок, превращающий обычные фасадные панели в бетонную феерию декора. Для отделки помещений изнутри иногда используют очень малозаметный рельеф. В этом случае основная декоративная функция ложится на цвет панели – он может быть глубоким серым, под бетон, переливаться узорами чёрного, белого и разными оттенками серого цвета. Весьма популярны необычные пастельные тона.

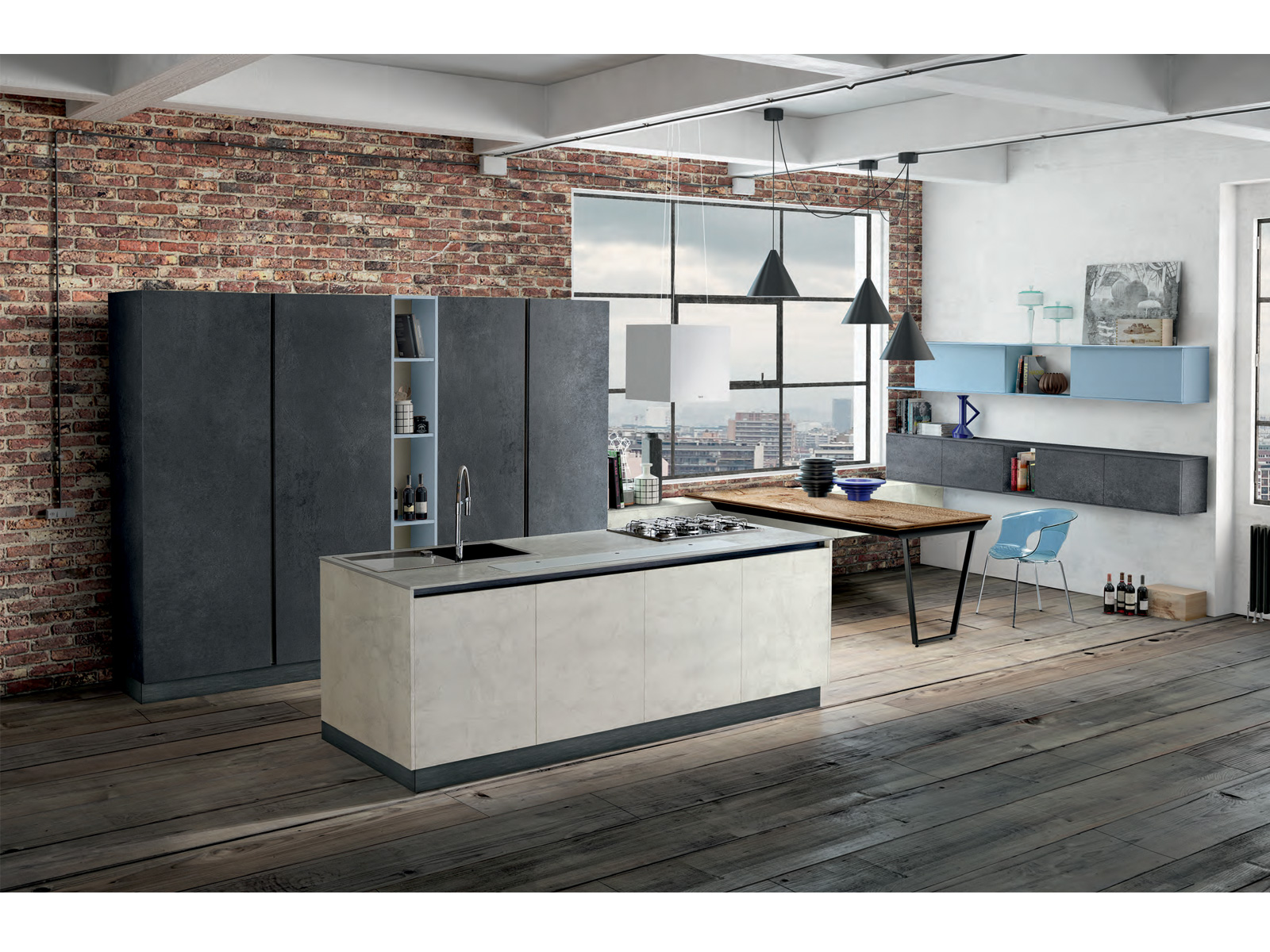

Особенно интересен этот материал в интерьере в стиле лофт. Здесь уместны и светлые панели, и тёмные, даже чёрные, и, разумеется, под классический бетон. Необычные цветовые решения подчёркивают суровый характер отделки стен. Помимо цветовой гаммы компания ETEX предлагает обратить внимание на необычные текстуры от пористой, с узорами до гладкой, подходящей для интерьера в минималистском стиле.

Технические характеристики

Толщина, мм:
Облицовочная панель EQUITONE [natura] 8 мм; 12 мм
Габариты, мм:
Размер панели, мм Вес, кг/ед
1250х2500х8 46,5
1250х3100х8 72,5
1250х2500х12 57,7
1250х3100х12 89,9
Вес 1 кв. метра панели, кг:
8 мм 14.9 кг/м2
12 мм 23,2 кг/м2
Допуски в соответствии со стандартом EN 12467 (level I):
Толщина ± 0. 5 мм
Длина и ширина ± 1,5 мм/м
Нелинейность 1.0 мм/м

Технические свойства облицовочной панели EQUITONE [natura]

Средние значения в соответствии с Европейским стандартом EN 12467 «Фиброцементные листы, плоские», который описывает классификацию и большинство методов тестирования.

A. Тестирование в соответствии с системой контроля качества ISO
Плотность сухой EN 12467 1,650 kg/m3
Прочность на изгиб поперек EN 12467 24.0 N/mm2
  вдоль EN 12467 17.0 N/mm2
Модуль эластичности поперек EN 12467 > 17,000 N/mm2
  вдоль EN 12467 > 15,000 N/mm2
Расширение от влаги 0-100%, средний   1.0
mm/m
Водопоглощение max   8 %
B. Классификация
Долговечность EN 12467 Категория А
Прочность EN 12467 Класс 4
Реакция на пламя EN 13501-1 A2-s1-d0
C. Виды тестов
Водонепроницаемость EN 12467 Ok
Тест теплой водой EN 12467 Ok
Намокание и высыхание EN 12467 Ok
Морозостойкость EN 12467
Ok
Коэффициент термического расширения α > 0,01 m/mK
Коэффициент теплопроводности λ 0.407 W/mK

основные характеристики и особенности монтажа

Содержание:

  1. Преимущества бетонного фасада
  2. Особенности укладки фасада
  3. Обновление зданий

Аккуратный и красивый фасад дома говорит о многом. Подобрав качественный материал и правильную форму, вы преобразите здание и выгодно выделите его на фоне других. Среди фасадных материалов большим спросом пользуются фасадные панели из бетона. Они бывают разных форм и расцветок и будут отличной альтернативой для отделки. У некоторых складывается мнение, что здания из железобетона совершенно невозможно сделать разнообразными. Но это утверждение можно опровергнуть. В качестве доказательства предоставляются фасадные бетонные панели. Они соответствуют всем самым современным тенденциям в архитектуре и сделают дом неповторимым.

На строительных рынках существует широкий ассортимент панелей из бетона.

Многочисленные виды и варианты бетонной отделки продаются по приемлемой стоимости. Можно найти непривычные и интересные варианты оформления. Сегодня есть возможность использовать не просто привычный серый бетон, но и неожиданные варианты по текстуре и конфигурации:

  • бетонные под дерево;
  • бетон с покрытием под металлик;
  • бетон с узорами.

Преимущества бетонного фасада

Использовать бетонные панели можно для разных строений, например:

  1. Жилые дома.
  2. Гостиницы.
  3. Спортивные комплексы.
  4. Предприятия.
  5. Торговые центры.
  6. Развлекательные комплексы.

Если более внимательно присмотреться к бетонным панелям и их преимуществам, то становится понятно, почему их так часто используют для облицовки зданий. Они обладают следующими техническими характеристиками:

  • пожаростойкость;
  • защита;
  • прочность;
  • долговечность;
  • удобство и быстрота укладки;
  • эстетический вид;
  • простота в уходе.

Одним из самых важных преимуществ является именно пожаростойкость. Панели из бетона не будут гореть, что разрешает производить их монтаж на объектах, имеющих высокие требования по пожарной безопасности. Защитные свойства заключаются в предохранении самого здания от разных природных факторов. Это может быть снег, лучи солнца, ливень или мороз. Бетонные панели будут неким щитом, который защищает стену под собой. Им не страшны перепады температур и повышенная влажность. Это особенно важно при выборе материала для фасада.

Благодаря использованию бетона панели получаются прочными. Из этого вытекает их долговечность. Даже свой оттенок они не меняют по истечении многих лет. А это позволяет не волноваться за фасад дома долгое время. Необходимо лишь выбрать качественные фасадные панели.

Внешний вид дома заметно меняется в лучшую сторону. Он становится стильным и выглядит несколько дороже. За фасадные материалы легко прячется невзрачная стена здания. Важно правильно подобрать фактуру и оттенок панелей, который соответствует строению. Ухаживать за фасадом легко. Достаточно периодически щеткой сметать пыль. Но когда идет дождь, то он сам все смоет. Они не подвержены грибку и плесени. Поэтому не требуется специальной обработки от этих неприятностей.

Особенности укладки фасада

Хоть укладка бетонного фасада кажется делом простым, но если до этого человек не сталкивался с ней, то стоит обратиться к специалисту. Перед тем как осуществить укладку панелей, необходимо качественно подготовиться к монтажу. Для этого надо измерить все стены под фасадные панели и записать размеры. Затем провести очистительные мероприятия, фасад должен быть чистым, не иметь грязи. И не забыть про каркас.

Для начала стены здания очищаются. Это делается для наилучшего сцепления каркаса со стеной. Также проверяются стены на наличие скрытых трещин. Такая работа простая и не требует больших усилий. Просто прикрепить на стену бетонный фасад не получится. Даже самый умелый строитель не может сделать идеально ровную стену. Это попросту трудно. Поэтому под фасад необходимо сделать каркас. Это обязательно для всех видов кирпичных и бетонных домов, а также для домов с перекосами.

Использовать для каркаса можно дерево или металл. Если используются деревянные детали, то их необходимо обработать специальным антисептиком и средством от насекомых. В ином случае небольшая влага даст дереву разбухнуть и нарушить ровную укладку фасада. В случае сомнения проще использовать каркас из металла.

Вначале крепятся стартовые планки, затем углы (внешние и внутренние). После них следует очередь наличников и самих панелей. Все делается аккуратно и постепенно. Не нужно торопиться. Неправильно прикрученная панель испортит всю структуру фасада. Важно запомнить, что устанавливаются бетонные панели не ниже 15 см над землей. Между окнами и дверными проемами останется зазор около 3-5 мм. В дальнейшем он заполнится мастикой. Нижние прибиваются только четко по горизонтали. Это делается для ровных, без перекосов, следующих слоев. Работать с бетонными фасадными панелями желательно в правильной одежде, а резать их в респираторе. Пыль не попадет на кожу и в дыхательные пути.

Обновление зданий

При использовании для фасада бетонных панелей получится обновленное здание. Хоть бетон несколько тяжеловатый материал, но его прочность внушает доверие. Такое покрытие удобно еще и тем, что его можно красить.

Краска легко ложится на поверхность панели. Самый серый и невеселый дом преображается под приятным оттенком краски. Если семья переехала в новый дом, и на нем уже установлены бетонные панели, но неприятного оттенка — их можно перекрасить.

Старый дом омолодится, а торговый центр приобретет лоск, если использовать фасадные панели. Не страшно, если у дома много углов и изгибов, окон и балконов. Квалифицированный специалист справится с монтажом, сделает всю работу быстро и качественно. А новый наряд дома удивит соседей, которые захотят сделать свой дом таким же стильным и эксклюзивным. Но даже если все дома на улице покрыть бетонным фасадом, то они будут выглядеть по-разному. У каждого свой характер и особенности, которые фасадные панели только подчеркнут.

Фасадные бетонные панели для облицовки здания

Качество и аккуратность дома – это самые первые незаменимые особенности, которые должны присутствовать в обязательном порядке. На сегодняшний день в сети строительных магазинов есть довольно большое количество разных фасадных материалов для наружного использования. Среди множества вариантов большим спросом пользуются специальные фасадные панели из бетона.

Современные технологии строительной индустрии настолько расширили специфику работы, что теперь можно выбрать наиболее разное бетонное покрытие для фасада. Используя фасадные панели из бетона для наружных работ, можно быть уверенными в качестве проведенных работ и в красивом внешнем виде. Кроме этого есть большой ассортимент выбора таких панелей, что позволяет оформлять дом в любых вариантах.

Бетонные панели продаются по доступным ценам и среди всех других облицовочных материалов ценятся качеством и разнообразием. Так есть вариант панели под дерево, под металлик и с наличием разных узоров.





Плюсы бетонного фасада

Кроме того, что бетонные фасады в качестве облицовочных работ используются для жилых домов, еще ими обделывают гостиницы, торговые центры, предприятия и даже огромные спортивные комплексы.

Такой широкий спектр применения говорит о том, что данный материал характеризуется достаточно большим перечнем преимуществ, это:

  • долговечность материала;
  • хорошие защитные свойства;
  • прочность;
  • пожаростойкость;
  • красивый эстетический вид;
  • и удобство непосредственно во время укладки.

Из этого всего списка в особенности стоит отметить пожаростойкость, ведь для построек это очень важно.

Например, облицовочные материалы из пластмассы или дерева очень подвержены возгоранию. Это очень большой минус с учетом того, что каждый стремиться сегодня сделать как можно больше предостережений во избежание несчастных случаев.

Кроме всего этого стоит отметить, что фасадные панели из бетона хорошо справляются с защитными свойствами от воздействия внешних факторов погодных условий. Так же довольно не плохо справляется с показателями утепления, так как защищает от сильных ветров и полного продувания помещения.

Фасадные бетонные панели не подвергаются резким перепадам температуры и на них не влияет повышенная влажность. Поэтому такие материалы считаются идеальным вариантом со стороны качественного и эстетически красивого оформления.

Особенности использования фасадных панелей для бетона

Перед началом монтажных работ необходимо как следует подготовиться. Это касается подготовки самого фасада здания, количества бетонных панелей и непосредственно всех инструментов, которые могут пригодиться для работы.

Для начала нужно тщательно очистить стены от всяких загрязнений и отшлифовать все неровности. Обязательно понадобиться каркас, который служит для крепления самих бетонных планок. Такой каркас обязательно должен быть сделан для кирпичных и бетонных домов, так как в противном случае никак не получится надежно провести крепление. Это может быть металлический (из профилей) или же деревянный каркас (из брусьев).

Монтаж пенопласта с вариантом обрешетки
Деревянная и металлическая обрешетка фасада дома
Каркасный способ (сухой фасад)

Деревянное волокно должно быть обязательно обработано специальным антисептическим средством, что в будущем защитит не только от насекомых, но и от нежелательного переувлажнения доски. Если же есть возможность, то лучше всего отдать предпочтение металлическому каркасу.

После того, как каркас будет готов, можно приступать непосредственно к укладке фасадных планок. Лучше всего это дело доверить специалисту, так как, не имея соответствующей практики, можно наделать много существенных ошибок. В первую очередь это касается ровности укладки и выведения четких линий. Еще очень важно правильно подобрать цветовую гамму, так как в однотонном варианте дом будет смотреться не очень красиво.

Монтаж панелей

Чаще всего сочетают темные и цветные полосы фасадных планок, дабы разбавить темный и слишком светлый контраст. Даже несмотря на то, что бетон сам по себе довольно тяжелый вариант облицовки, смотрится он очень хорошо – легко и практично. Внешне не увеличивает и не утяжеляет стены здания, что в сущности очень важно для современных построек.

Еще бетонные панели очень удобны тем, что их можно в любой момент перекрасить в новый цвет. Сегодня в строительных магазинах можно найти довольно много разных специальных красок непосредственно для окраски облицовочных фасадных планок.

Какое бы сооружение не было, с таким облицовочным материалом, как фасадные панели он в любом сочетании будет смотреться очень красиво, легко и неповторимо. Именно за счет стиля укладки и выбора цвета можно добиться индивидуального решения. Теперь современный перечень строительных материалов открывает большие возможности для ремонта частных домов.

Бетонные фасадные панели: важные моменты монтажа

Бетонные панели изготовлены из практичного и долговечного бетона, который может имитировать собой традиционные кладки из облицовочного кирпича или камня.

Особенность материалов заключается в их составе – в процессе производства к ним добавляют оцинкованные пластины из стали, с помощью которых элементы фиксируются на поверхности фасада здания или подготовленную заранее обрешетку. Сегодня используются бетонные панели, как российского (лидирует компания Каньон), так и западного производства.

Особенности монтажа бетонного фасада – что нужно знать?

Крепление изделий следует проводить только после окончания отделочных и фасадных работ, включающих в себя монтаж окон и дверей. Начинают облицовку с установки обрешетки. Бетонные панели удобнее и надежнее крепить именно на каркас, который может быть деревянным или металлическим из оцинкованного профиля.

Решетки устанавливаются параллельно в вертикальном положении, с соблюдением шага, равному отверстиям для крепежа на изделиях. Исключение составляет обрешетка для облицовки цоколя бетонными плитами – в этом случае решетины монтируют в горизонтальном положении.

Крепеж обрешетки подбирают с учетом типа основания. Если фасад дома из дерева, то удобнее использовать саморезы размером от 75 до 100 мм. Для крепления на кирпичных поверхностях используют саморезы размером от 100 и до 140 мм. Дома, возведенные по технологии «несъемная опалубка» и с основанием из пенобетона облицовывают панелями с анкерными креплениями.

Обратите внимание, что перед облицовкой деревянная обрешетка покрывается составами, защищающими ее от грибка, плесени и влаги. Для цокольной части здания уместнее будет каркас из оцинкованного профиля.

В процессе отделки стен бетоном, независимо от типа основания между основанием и обрешеткой монтируют слой гидроизоляции – полосы для решетин. Не помешает устроить такой гидроизоляционный слой и между обрешеткой и панелями.

Область применения и достоинства бетонных плит

Панели из бетона можно использовать для отделки не только жилых домов, но и зданий общественного назначения, таких, например, как отели, спортивные комплексы, торговые центры, склады и промышленные предприятия.

Такая отделка относительно доступна по цене, кроме того имеет целый ряд преимуществ:

  • материал пожаростойкий;
  • надежно защищает фасад;
  • прочный;
  • имеет продолжительный срок эксплуатации;
  • быстро и просто монтируется;
  • неприхотлив в уходе;
  • эстетичен;
  • может имитировать поверхности камня или кирпича.

Одно из наиболее важных достоинств материала – это именно устойчивость к огню. Бетонные панели не загорятся и не допустят распространения огня, возникшего внутри здания.

Этот фактор позволяет говорить о приспособленности материала для отделки фасадов зданий с повышенными требованиями к пожаробезопасности. Дополнительно стоит отметить что фасадные панели устойчивы к проявлениям атмосферной среды, не разрушаются под воздействием дождей, морозов, уф-лучей.

Бетонный фасад прочный, долговечный, не теряет насыщенности цвета даже спустя много лет. Внешний вид здания, для облицовки которого использовались фасадные плиты из бетона, преображается – оно становится аккуратным, современным.

Панели из бетона позволят замаскировать дефекты поверхности основания, сформируют индивидуальный стиль здания. При желании бетонный фасад можно окрашивать в нужные цвета и оттенки, меняя их со временем при необходимости.

Ухаживать за бетонным фасадом просто с помощью щетки, которой нужно будет удалять пыль и грязевые отложения.

Фасадные панели под бетон: характеристики, основные виды, плюсы и минусы

Фасадные панели под бетон – прекрасный вариант отделки конструкций из самых разных материалов, который обеспечивает эстетичный внешний вид, надежную защиту от негативных внешних воздействий, прочность и дополнительную теплоизоляцию. Разнообразие панелей на рынке сегодня огромно, поэтому выбрать отделку с нужной фактурой, имитацией того или иного материала, определенного оттенка не составит труда.

Применение декоративных панелей под бетон с каждым днем приобретает все большую популярность ввиду эстетичности, практичности, оптимальной стоимости отделки. Некоторое время назад панели под бетон начали использовать при выполнении отделки современных интерьеров в стиле техно, хай-тек, минимализм, лофт и т.д. Неплохо смотрятся панели в винтажном декоре, арт-деко.

Среди основных преимуществ применения фасадных панелей под бетон выделяют такие, как красота и эстетика, возможность выбрать подходящий вариант среди множества, прочность и надежность, качественная защита конструкции и долговечность, минимальные затраты на предварительную подготовку поверхности конструкции к монтажу, стойкость декоративных панелей к различным воздействиям.

Читайте также: про строительство и ремонт.

Фасадные бетонные панели не нужно дополнительно ничем отделывать, они очень просты в уходе и обслуживании. Исходное сырье для производства панелей может быть разным, что обуславливается требуемыми техническими характеристиками и внешним видом. Отличаются панели по текстуре, структуре материала, цвету и оттенку, наличию дополнительных деталей, элементов и т.д.

Особенности бетонных панелей

Содержание статьи:

Фасадные панели из бетона изготавливают с армированием. Процесс предполагает реализацию нескольких этапов: приготовление бетонного раствора по рецепту и смешивание его с пигментами, распределение по формам вместе со стекловолокном, твердение материала в условиях правильного уровня влажности и температуры в течение 28 дней. Далее все плиты покрывают специальными защитными материалами для повышения влагостойкости.

Бетонные фасадные панели могут иметь любой цвет. Для достижения максимальной стойкости применяют специальные пигменты на натуральной основе, которые помогают сохранять первоначальный цвет отделки на протяжении многих лет под воздействием дождей, ветров, ультрафиолета. Облицовка хорошо защищает стены здания, продлевая их срок эксплуатации и упрочняя всю конструкцию.

Конкретный вид плит выбирают, ориентируясь на пожелания по внешнему виду и требуемые свойства. Сегодня такие панели уже не являются редкостью, поэтому отыскать их можно как в Москве, так и в регионах.

Плюсы и минусы

Рассматривая особенности фасадных панелей под бетон, в первую очередь, обращают внимание на их преимущества и недостатки, технологию монтажа, стоимость. Разброс цен достаточно велик, поэтому выбор требует серьезного внимания. Независимо от типа панелей, все они отличаются определенными техническими характеристиками, свойствами.

Ключевые преимущества фасадных панелей из бетона:

Длительный срок эксплуатации без необходимости в ремонте или замене.
Стойкость к резким перепадам температур, воздействию солнца, мороза.
Высокий уровень стойкости ко влаге.
Сохранение яркого цвета на протяжении длительного времени.
Исключение вероятности распространения грибка, плесени, гнили.
Высокая механическая прочность и износостойкость.
Прекрасный уровень тепло/звукоизоляции.
Пожаростойкость на достаточном уровне для обеспечения безопасности жильцов.
Декоративность – панели действительно смотрятся очень красиво, представлены в огромном ассортименте.

Легкий и простой монтаж, а также демонтаж при необходимости.
Простой и нетребовательный уход – поверхность самоочищается под дождем, а объемные панели можно быстро очищать щеткой и водой от пыли, грязи.

Из недостатков фасадных бетонных панелей стоит отметить лишь такие, как большой вес конструкции (и потребность в усиленном фундаменте, соответственно), а также сложная обработка панелей (их трудно обрезать при необходимости получения доборных элементов из-за прочности и жесткости). В остальном же плиты демонстрируют достаточно высокие показатели и свойства, поэтому станут прекрасным выбором для отделки конструкции из любого материала.

Виды панелей

Фасадные панели создают в разных вариантах – по фактуре, цвету, структуре материала. Эффектов добиваются за счет введения пигментов и применения разных рецептов приготовления смесей. Несмотря на все разнообразие плит, все их можно поделить на несколько основных видов.

Какими бывают фасадные бетонные панели:

Имитация под кирпич – самый распространенный вариант: поверхность напоминает кирпичную кладку. Величина «кирпичей» обычно соответствует стандартным габаритам, а вот оттенок может быть любым, как и размер самих панелей.
Имитация каменной нарезки (так называемая «лапша») – такие панели применяют как для внешней, так и для внутренней отделки. Панели покрыты слоем керамики, поэтому очень прочные, представлены в большом ассортименте цветов и фактур. Размеры большие, монтируются легко, но стоят дорого.

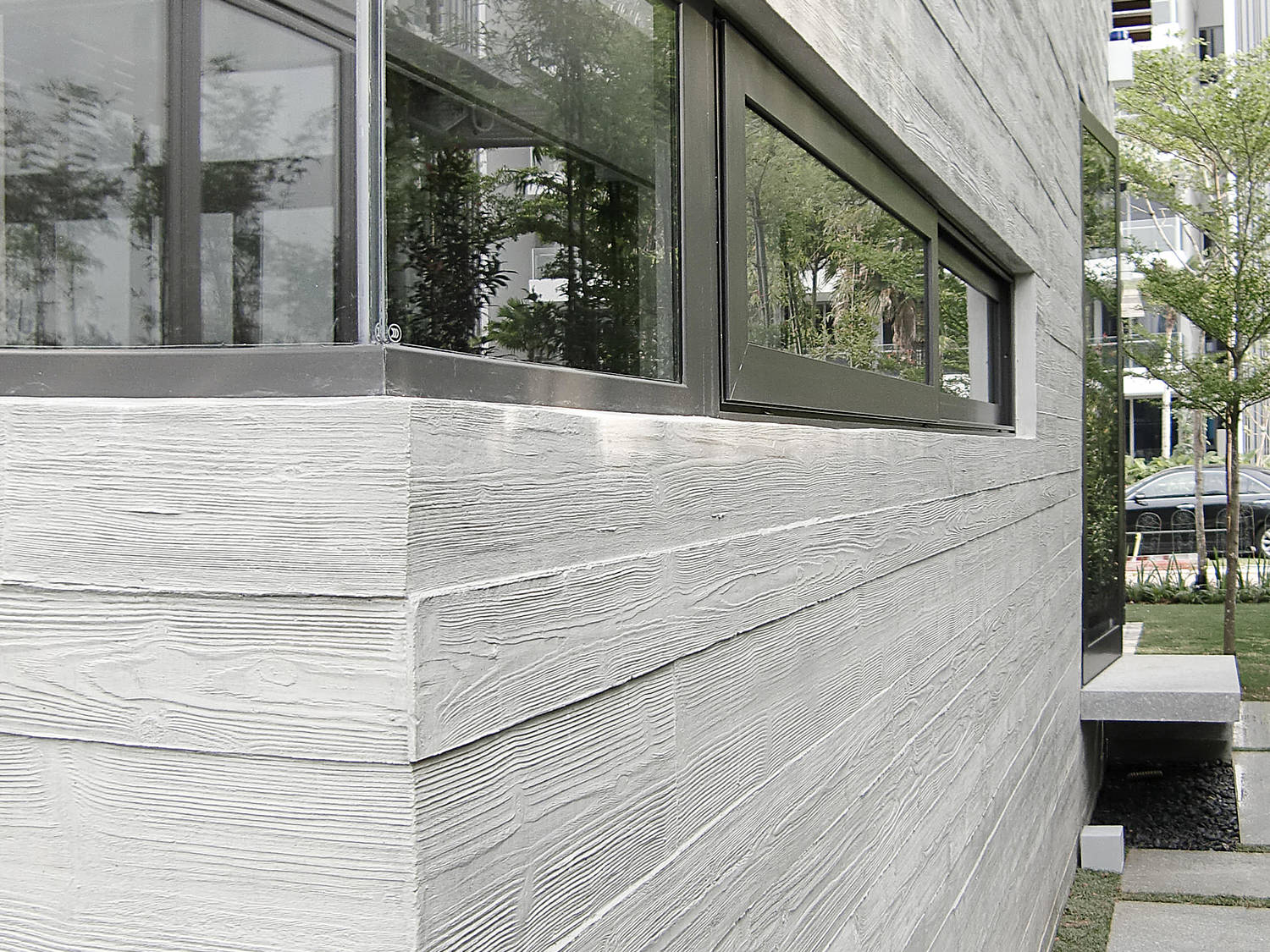

Имитация натуральной доски – по форме, габаритам, текстуре панели точно имитируют деревянные доски. Их делают без замков и кромок, монтируют внахлест, оставляя зазор, крепят к обрешетке.

Декор в объемном формате – такая облицовка в монтаже достаточно сложная, визуально представляет собой бесшовное покрытие с объемным узором. Монтируют с применением компаундов (объемных форм), которые компонуются с помощью силикона. Также панели допускается крепить на клей, прямо на обрешетку.
Имитация натурального камня – такая панель стоит сравнительно недорого, производят ее из раствора с добавлением гранитной крошки. Панели могут быть квадратными, прямоугольными, маленькими и большими, выбор огромный.
Объемный декор – плиты самых разных толщины, размера, выпуклости. Все они смещены в плоскости, создают объемное оформление, подчеркивая чаще всего именно бетонную текстуру.

Все виды имитации предполагают разнообразные рельефность, фактуру покрытия. Цвет можно выбирать из множества представленных. Некоторые виды плит дают возможность самостоятельно окрасить их в нужный цвет.

Варианты цвета

Цветовая гамма достаточно обширна – производители предлагают массу вариантов. Панели могут быть однотонными или многоцветными, выполненными в пастельных или ярких, максимально насыщенных, тонах. Есть плиты с имитацией разнообразных натуральных материалов или явно искусственные (что придает зданиям вид современных минималистичных комплексов).

Обычно окрашивание осуществляется с применением натуральных пигментов, которые проявляют стойкость к воздействию ультрафиолета, мороза, влаге. На протяжении многих лет цвет остается таким же насыщенным, как и изначально, оттенок не светлеет и не меняется по тону.

Самые популярные сегодня цвета фасадных плит – пастельные, максимально приближенные к натуральным: светло/темно-серый, цвет слоновой кости, бежевый, все оттенки белого. В последнее время начали применять и яркие панели: так, здания детских садов и школ делают яркими (синий, красный, желтый, зеленый), супермаркеты и развлекательные заведения облицовывают насыщенными оригинальными плитами.

Последнее новшество – 3D-панели, которые могут менять тон оттенка в зависимости от времени суток, угла освещения. Несмотря на высокую стоимость, они также довольно популярны.

Технические характеристики

Основным преимуществом фасадных бетонных панелей является их прочность – несмотря на красоту и декоративность такой облицовки, она способна выдерживать достаточно серьезные воздействия и сохранять первоначальный внешний вид на протяжении многих лет. Прочность обусловлена составом раствора для производства плит – их делают из качественного бетона и стекловолокна.

Основные свойства бетонных фасадных панелей:

Вес – зависит от величины плиты, но при условии толщины в 13 миллиметров масса одного квадратного метра облицовки может достигать 32 килограммов.
Размеры – могут быть разными, тут все зависит от конкретного вида плиты и варианта исполнения. Стандартным принято считать размер 30 на 50 сантиметров.
Срок эксплуатации – от 30 лет.

Механическая прочность – плиты способны выдерживать даже удары молотком.
Огнестойкость – панели не горят.
Сохранение цвета и всех первоначальных характеристик.
Морозостойкость – на достаточно высоком уровне.
Влагостойкость – очень высокая, так как плиты не боятся ни влажности, ни воды благодаря наличию специального покрытия поверхности.
Способность выдерживать воздействие резких перепадов температур.

Во многом технические характеристики зависят от состава раствора, из которого сделаны плиты, и их внешнего вида. Так, имитации определенных материалов требуют добавления в состав тех или иных веществ, компонентов, что соответствующе сказывается на показателях и значениях.

Область применения

Фасадные бетонные плиты применяются в самых разных сферах и регионах: для жилых малоэтажных и многоэтажных зданий, в оформлении производственных и административных конструкций и сооружений (развлекательного, спортивного типа, офисные здания и торговые центры, гостиницы и отели, а также другие). Благодаря тому, что панели монтируются на обрешетку, они могут не только защитить материал, из которого построено здание, от разнообразных воздействий, но и значительно облегчить сам процесс облицовки.

Так, панелями отделывают старые здания, успешно маскируя старые неровные стены (и не тратя на их подготовку время, силы, средства). Выгодно обшивать фасадными панелями здания и с повышенной пожарной опасностью, так как фасады получаются огнестойкими, негорючими.

Определенные виды плит применяют для декорирования стен внутри помещения, чаще всего таким образом оформляют большие залы, комнаты в стиле лофт, хай-тек, минимализм и т. д.

Отделка фасада

Прежде, чем выполнять облицовку фасада, необходимо тщательно изучить метод крепления панелей к поверхности стен, подготовить необходимые инструменты и материалы.

Подготовка обрешетки под панели

Монтаж фасадных панелей под бетон начинается с тщательной подготовки стен – их очищают, устраняют грубые неровности, аккуратно заделывают трещины, покрывают грунтом. Желательно под бетонную конструкцию проложить пароизоляционный слой (обычно берут пленку), в некоторых случаях может понадобиться утеплитель. После монтируют направляющие обрешетки.

Лучше всего для создания обрешетки выбирать металлопрофиль ввиду его надежности, прочности, долговечности. Также можно взять и дерево, но его нужно предварительно тщательно обработать и доски выбирать большего сечения для способности выдержать вес плит.

Установка элементов каркаса под фасадные плиты:

Измерение стен, фиксация размеров, разметка поверхности.
Монтаж горизонтальных планок, после них – вертикальных.
Создание обрешетки вокруг проемов с зазором величиной максимум 3 сантиметра, запенивание его.

Фасадные панели монтируют на высоте не ниже 15 сантиметров от земли. Важно, чтобы расстояние между направляющими точно соответствовало высоте (горизонтальных) и ширине (вертикальных) самих облицовочных плит.

Обрешетку делают с обязательным применением строительного уровня, не повторяя все неровности стен, а сглаживая их облицовкой.

Монтаж бетонных фасадных конструкций

Обустройство покрытия из бетонных фасадных плит выполняют достаточно просто и быстро. Важно тщательно придерживаться последовательности действий.

Как монтировать фасадные плиты под бетон:

Плиты начинают крепить, идя с угла. Монтируют саморезами, которые размещают посредине профиля (саморезов должно быть минимум два).
С целью стыковки углов край плиты обрезают под углом 45 градусов.
Второй ряд монтируют с нахлестом величиной 3 миллиметра, он накладывается на первый ряд. Но делать это нужно так, чтобы стыки плит выполнялись в порядке шахматной доски.
Все стыки тщательно заделывают герметиком, потом прокрашивают (краска может идти в комплекте с плитами).
Распиливают материал болгаркой со специальным режущим диском (с алмазными элементами).
Проемы оформляют, рассчитывая увеличение/уменьшение нахлеста между рядами.

В случае, если углы планируется декорировать другими видами панелей, то начинают обычно с них. Монтаж вполне реально выполнить своими руками, без привлечения спецтехники и опытных мастеров.

Примеры отделки домов облицовочными панелями

Ниже представлено несколько примеров облицовки домов фасадными панелями из бетона. Такая отделка смотрится красиво, эстетично, помогает защитить здания от внешних негативных факторов, продлить срок их эксплуатации. Актуально применение плит и для реставрации старых зданий, так как это самый простой и быстрый способ создания новой внешней отделки.

Источник

Плюсы и минусы фасадных панелей из фибробетона

Штукатурная отделка постепенно отходит на второй план, уступая место более современным отделочным материалам. К ним относятся панели для фасадной облицовки, изготовленные из бетона с добавлением фибры. Такие элементы легко монтируются, стоят недорого и отличаются высокими эксплуатационными характеристиками. При этом они могут имитировать кирпичную кладку, дерево, камень и многие другие более дорогостоящие материалы.

Однако прежде чем начать отделку с помощью таких панелей, стоит узнать о них чуть больше, включая их плюсы и минусы.

Из чего изготавливаются фасадные панели

Это композитные изделия, которые позволяют создавать хорошо вентилируемые фасадные системы. Их изготавливают из:

  • Цемента, обладающего высокой влагостойкостью и хорошими прочностными характеристиками.
  • Песка или другого мелкозернистого заполнителя.
  • Фиброволокна. Это основной компонент, благодаря которому панели получили свое название. Фиброволокно является армирующим элементом, который значительно улучшает эксплуатационные характеристики готового изделия.
  • Дополнительных присадок. В составе могут быть добавки, которые увеличивают морозостойкость, прочность, влагостойкость и другие параметры готовых изделий.

Если говорить о фиброволокне, то существует несколько его разновидностей: стальное волокно, асбестовое, полипропиленовое, базальтовое и стеклянное. Последний тип чаще всего используется для панелей этого типа. Дело в том, что стекловолокно отличается повышенной упругостью (прочность на изгиб такого материала составляет от 20 мПа), благодаря чему можно изготавливать панели даже изогнутых форм. Именно поэтому такие изделия также часто называют панелями из стеклофибробетона.

Готовые изделия отличаются:

  • Высокой плотностью (не менее 1,5 г/см3).
  • Небольшой массой (порядка 16-26 кг/м2).
  • Ударной вязкостью (не меньше 2 кДж/м2).

На лицевой стороне панелей располагается покрытие, которые отличается повышенной устойчивостью к влаге и другим атмосферным явлениям. Кроме этого оно может быть выполнено в виде кирпичной, каменной или другой кладки. Но это далеко не все плюсы современных отделочным панелей.

Преимущества панелей

Панели этого типа все чаще выбирают благодаря:

  • Длительному эксплуатационному сроку. Если они изготовлены из качественного материала, то прослужат до 50 лет.
  • Небольшому весу. Это оптимальный вариант для сайдинга, кроме этого панели не перегружают стены дома.
  • Простоте монтажа. Процесс установки менее трудоемкий, чем использование штукатурки. Кроме этого панели довольно крупные, поэтому их укладка выполняется за считанные дни. С их монтажом справится даже новичок.
  • Универсальности. Можно приобрести панели самых разных форм, фактур, цветов и размеров. Толщина изделий может составлять от 6 до 35 мм. Также можно выбрать длину. Типовые модели выпускаются на 1,2, 1,5, 1,8, 2,4, 3, 0 и 3,6 метров. То же самое с шириной. Можно приобрести изделие от 190 до 1500 мм в ширину. Отличаются они и по толщине.
  • Прочности.
  • Хорошим показателям теплоизоляции. Перед их установкой не обязательно утеплять стены при помощи минеральной ваты или других материалов.
  • Морозостойкости и устойчивости к резким перепадам температурных показателей. Изделия способны сохранять все свои характеристики на протяжении многочисленных циклов заморозки и размораживания. Поэтому они отлично подходят для регионов, где преобладают суровые зимы, а потом стоит жаркое лето.
  • Высокому уровню гидроизоляции. Панели можно не бояться монтировать на теневой стороне дома.
  • Экологичности. Панели изготавливаются из натурального сырья. Все присадки не токсичны. Поэтому этот облицовочный материал подходит людям, страдающим от аллергий и астматикам.
  • Устойчивости к солнечным лучам. Окрашенные панели не поменяют своего цвета за все время эксплуатации. Фибробетон не восприимчив в УФ-излучению.
  • Хорошей шумоизоляции.
  • Простоте очистки. Как правило, такие панели даже не нужно мыть. Они прекрасно очищаются под дождем. А если стоит засушливое лето, то достаточно облить стены водой из шланга.
  • Пожаробезопасности. И речь идет о 100-процентной безопасности. Дело в том, что фибробетонные панели не горят, не тлеют и даже не плавятся под воздействием прямого огня. Так как в них нет токсичных материалов, то в случае пожара никаких опасных компонентов тоже выделяться не будет.

Кроме этого фибробетон является очень прочным и надежным материалом, который не усыхает, не корродирует и не гниет. Он не интересен грызунам и насекомым. Но, справедливости ради отметим, что у него все же есть минусы.

Недостатки панелей из фибробетона

К счастью их всего три:

  • Уязвимость в случае длительного контакта с водой. Несмотря на то, что фибробетон обладает хорошими показателями гидроизоляции, при долгом взаимодействии с влагой он начнет ее впитывать. Если показатели так называемого насыщения водой доходят до 10-20%, то это может спровоцировать деформацию элементов. А вот при 2% влаги никаких изменений не произойдет.
  • Особенности монтажа. Это не самый страшный минус, но знать его нужно. Дело в том, что панели чаще всего довольно большие, поэтому их укладку нужно выполнять с напарником.
  • Высокая стоимость. По сравнению с привычной шпатлевкой такие панели обойдутся, безусловно, дороже. Но благодаря разнообразию выбора и их характеристикам это вполне объяснимая разница в цене.

Разновидности панелей

Изделия этого типа продаются во всевозможных вариациях. Самые популярные из них имитируют:

  • Каменную кладку. Такие изделия мало чем отличаются от настоящего камня по оттенку, текстуре. Детализация настолько высока, что постройка превращается в настоящий дворец.
  • Кирпичную кладку. В этом случае панели обойдутся дешевле чем сложная и более дорогостоящая укладка настоящего кирпича.
  • Дерево. Отличить такие панели от деревянных тоже очень сложно. В итоге дом выглядит очень уютно, но отделка лишена всех минусов натуральной древесины.
  • Каменную крошку. При этом можно выбрать любой цвет и размер крошки.
  • Оштукатуренные стены. В продаже есть и обычные монотонные изделия, которые позволяет произвести облицовку намного быстрее.

Также можно приобрести неокрашенные панели и подобрать их оформление самостоятельно.

Особенности изготовления и укладки

Производство таких изделий осуществляться в 4 этапа:

  • Сначала разводится жидкий бетон, в который добавляет краситель. Все тщательно перемешивается до однотонной и однородной массы.
  • Бетонный раствор заливается в формы. На этом же этапе в него добавляется стекловолокно. Оно распределяется по смеси в хаотичном порядке.
  • Бетонная смесь твердеет в формах на протяжении 28 дней. При этом должен поддерживаться определенный уровень влажности и тепла.
  • Готовые изделия обрабатываются гидрофобными и прочими составами для усиления характеристик плит.

После этого можно переходить к укладке.

Она отличается простотой, но несколько моментов знать нужно. Прежде всего, перед началом облицовки нужно очистить поверхности от пыли и грязи. Необходимо заделать все крупные выбоины. На следующем шаге требуется осуществить установку специальных кронштейнов, длина которых рассчитывается в соответствии с толщиной используемого (чаще всего это стекловата) утеплителя (он крепится на дюбелях). Поверх этого слоя укладывается тонкий слой материала с высокой водонепроницаемостью, который поможет усилить влагостойкость панелей. Сама фасадная система устанавливается только после этой подготовки.

Для монтажа потребуется изготовить стальной каркас. После этого на стене крепятся сначала горизонтальные профили, а потом уже вертикальные. На них кладутся сами панели из фибробетона.

Если панели не подходят по размеру, то их подгоняют при помощи алмазных кругов, которые используются для резки стандартных изделий из железобетона. Чтобы делать отверстия также рекомендуется отдавать предпочтение алмазному бурению. Также стоит обратить внимание на особенности крепления таких панелей.

Крепеж фибробетонных панелей

Фибробетон можно закрепить двумя методами, в зависимости от толщины выбранных панелей:

  • Если этот параметр не превышает 140 мм, то достаточно и обычных саморезов. Правда после установки панелей от их шляпок будут оставаться углубления. Их необходимо заполнить при помощи мастики.
  • Если толщина панели превышает 140 мм, то рекомендуется использовать замки-клямеры. Эта технология очень напоминает отделку сайдингом. Подобный способ считается более надежным.

Также тип крепежа должен соответствовать типу направляющих. Их шаг рассчитывается в соответствии с особенностями самого фасада, толщины панелей и прочих параметров. Как правило, строители отдают предпочтение шагу в 40-60 см.

Кроме этого панели из фибробетона будут служить дольше, если они будут укомплектованы уголками для стыков (внутренних и наружных), откосами и вспомогательными крепежами. Чем надежнее будут зафиксированы элементы, тем дольше они прослужат.

В заключении

Фибробетон надежный и долговечный материал, обладающий огромной сферой применения. Например, такие панели используются в том случае, если нужно снизить нагрузку на всю конструкцию. Кроме этого такие панели предотвращают преждевременное появление трещин в стенах. Они буквально сдерживают их. Это делает их оптимальными для зданий с очень тонкими или поврежденными стенами.

Панели используются не только для фасадной отделки. Подобные стройматериалы также пользуются популярностью при облицовке балконов и даже для внутренней отделки. Так как панели отличаются интересными и необычными текстурами на любой вкус и цвет, а также имитацией настоящего камня и дерева, этот материал становится оптимальным решением. Именно поэтому такая отделка пользуется все большей популярностью.

Фасадные панели под бетон

Категория Все Японские фасадные панели KMEW » Фасадные панели под камень » Фасадные панели под штукатурку » Фасадные панели под дерево » Фасадные панели под кирпич » Фасадные панели под металл » Фасадные панели под ротанг » Фасадные панели под бетон » Комплектующие KMEW » Фасадные панели для высотного строительства Серадир V » Комплектующие Серадир V Тротуарная плитка ВЫБОР » Стоунвуд » Оригами » Старый город » Антик » Классико » Антара » Ла-линия » Паркет » Квадрум » Бетонные бордюры » Стальные бордюры SOLINE Фасадная и напольная плитка CERRAD » Клинкерная фасадная под кирпич » Клинкерная Крупноформатная фасадная » Напольная клинкерная плитка и ступени » Клинкер под дерево Напольная плитка и ступени ЭКОКЛИНКЕР » Клинкерная напольная плитка » Клинкерные ступени » Мозаика Террасы CM Decking » Террасная доска » Аксессуары » Садовый паркет ДПК CM Garden » Ступени Вентлируемые фасады White Hills Строительные смеси » Кладочные растворы »» Цветные и обычные кладочные растворы »» Теплоизоляционные, легкие кладочные растворы » Цветные затирки »» Цветные затирки для фасадной плитки »» Цветные затирки для напольной плитки » Смеси для укладки дорожных покрытий »» Смеси для укладки брусчатки »» Смеси для укладки камня, керамогранита, мрамора » Клеевые смеси, грунтовки, гидроизоляция »» Клеевые смеси »» Грунтовки »» Гидроизоляция »» Антиморозные добавки » Штукатурки » Шпатлевки » Инструменты, сетки Черепица, кровельные покрытия » Композитная черепица » Гибкая черепица » Комплектующие TILKOR Фасадный декор » Венчающие карнизы »» Дополнительные элементы » Аксессуары для монтажа » Кронштейны » Молдинги, межэтажные, цокольные карнизы » Подоконники и наличники » Арочные обрамления » Орнаменты » Русты » Пилястры » Балюстрады » Тумбы и навершия » Колонны и полуколонны » Малые архитектурные формы » Замковые камни Водосточная система » Металлическая водосточная система CM Vättern, » Пластиковая водосточная система PROFIL » Медная водосточная система Zambelli » Металлическая водосточная система LINKOR » Водосточная система GALEСO Фиброцементный сайдинг CEDRAL » CEDRAL Wood » CEDRAL Smooth » CEDRAL Wood Click » CEDRAL Smooth Click » Комплектующие CEDRAL Садовая мебель Keter » Садовая Мебель » Изделия для хранения » Хозяйственные блоки и шкафы » Садовые изделия » Кашпо

Название

Артикул:

Текст

Производитель ВсеBrickoЭкоклинкерCEDRALKMEWДворцоффStroeherFeldhaus KlinkerWienerberger-PorothermKERMA PremiumКЕРМАQuick-MixLaumansLa EscandellaABCCottoseneseMarusoGERARDCottageModeSAYAN groupPurr KeramikЦарский кирпичKATEPALPROFiLZambelliРегентTEGOLAPenterPerelACOGidrolicaBraasNICHIHAWhite HillsВыборGres AragonTILKORЕвропластАляскаFormica GroupLINKORCERRADВоротынский кирпичный заводLOFTStyleКощаковский кирпичный заводТюменский завод фасадного декораGALECOKeter

Новинка Вседанет

Спецпредложение Вседанет

Результатов на странице 5203550658095

Показать

Бетонные фасады | Фасадные системы

Все о бетонных фасадах

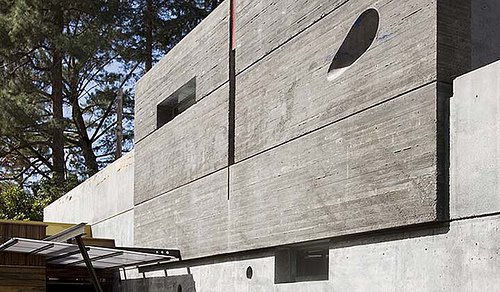

Бетонные фасады, пожалуй, сегодня являются одним из наиболее часто выбираемых вариантов архитектурных фасадов. Материал, который построен путем грубого затвердевания и жесткой отделки, называется бетонным фасадом. Перед заливкой бетон полностью разжижается, чтобы получить другие свойства, которые открывают прекрасные возможности для дизайнеров. Бесконечный выбор отделки помогает определить основной характер здания.Бетонные конструкции обладают способностью стабилизировать внутреннюю структуру от жаркой погоды. Это, в свою очередь, снижает внутреннюю температуру.

Есть много преимуществ использования бетонных фасадов - это разные типы, которые включают в себя пропитку ржавчиной, опалубку для тюков сена, сборные перфорации и плоскости сгиба и т. Д. Сборные железобетонные фасады оживляют здания. Технология сборного железобетона предлагает безграничные возможности с точки зрения внешнего вида и дизайна. Бетонные фасады могут не выглядеть визуально как единое целое, но когда они размещены в едином и герметичном узоре, визуально приятный результат выходит на первый план.

Бетонные фасады известны своей способностью выдерживать экстремальные холодные и жаркие климатические условия, даже при нулевых температурах. Есть яркие бесконечные возможности с различной обработкой поверхности. Сборная бетонная конструкция оставляет след и придает форме совершенно другой вид. Форма может быть изготовлена ​​из таких материалов, как дерево, стекловолокно, пластик, резина и т. Д., Причем каждый материал имеет уникальную отделку. Бетонные фасады допускают различные виды обработки поверхности, такие как прикатывание или чистка щеткой и троллинг, а также несколько видов мойки, которые можно проводить, когда бетон свежий.Для упрочнения бетона можно применять молотковую обработку, полировку и пескоструйную очистку. Сборные стены также можно покрыть штукатуркой или краской, кирпичом, керамической плиткой или натуральным камнем, чтобы продлить срок их службы. Техническое обслуживание осуществляется легко и экономично.

Помимо гладкой поверхности существует множество других способов придать фасаду неповторимый вид. В оштукатуренных сэндвич-стенах фасадные швы не видны. Стыки можно скрыть, спроектировав расположение окон, балконов и дверей.Также можно использовать бесшовное соединение. Наряду с навесными стенами и фасадами из сборного железобетона существует также сэндвич-метод, при котором используются железобетоны и бетоны, армированные текстильным материалом.

Компания предпочитает фасады из бетона, так как практически нет ограничений по форме форм, а также по материалам дизайна. Помимо прямых стен, их можно сделать изогнутыми. Сборный железобетон по свободе выбора превосходит любую другую фасадную конструкцию.Архитекторам известны эффективные способы производства качественных фасадов из сборного железобетона с выдающимся внешним видом.

В центре внимания Компания: Graphic Concrete Ltd

Компания Graphic Concrete Ltd, базирующаяся в Финляндии, уже более 15 лет является одним из ведущих производителей и экспертов по маркетингу бетонных конструкций и отделки. Выполнив более 600 проектов в 25 странах по всему миру, они изменили архитектуру общественных, жилых и промышленных объектов, сделав ее эстетически потрясающей и очень прочной.

Лучшие бренды бетонных фасадов на Archello

Независимо от того, являетесь ли вы архитектором или инженером, подрядчиком по строительству, мы приглашаем вас изучить наш выбор продукции, чтобы вдохновиться и поддержать при выборе бетонных фасадов в вашем следующем проекте.

Система SlenderWall | Введение в SlenderWall

Что такое SlenderWall?

SlenderWall - это запатентованная, облегченная, долговечная, внешняя облицовочная, архитектурная система из сборных железобетонных / стальных каркасов для строительных панелей с необычайной универсальностью дизайна.

Загрузить: Описание продукта SlenderWall

Загрузить: Брошюра по SlenderWall 2021

Видео: что такое SlenderWall?

Внешняя поверхность панели SlenderWall состоит из 2-дюймовых молекулярно связанных волокон ПВА и армированного сварной проволокой высокопрочного архитектурного сборного железобетона. Интегрированная внутренняя рама сделана из оцинкованных стальных шпилек G90 калибра 14 и 16, расположенных вертикально на расстоянии 2 фута между центрами. Архитектурный бетон соединяется со стальной рамой с помощью креплений из нержавеющей стали, создавая тепловой воздушный зазор.Каркас заполнен заводской изоляцией из пенопласта с закрытыми порами. Это единственная стеновая система, которая сочетает в себе эти проверенные временем и проверенные конструктивные элементы для создания интегрированной системы наружных стен, которая весит примерно на две трети меньше, чем традиционные сборные железобетонные конструкции или кирпич.

Чтобы узнать больше, прочтите «Случай для SlenderWall» - шесть тематических исследований, охватывающих широкий спектр рыночных приложений.

Заработайте баллы AIA и узнайте больше о SlenderWall, прочитав наши три текущих курса CEU.Рекордные в архитектуре сборные железобетонные конструкции CEU, максимальные тепловые характеристики с помощью легких сборных железобетонных модульных конструкций CEU и архитектурные изделия. Устойчивый дизайн CEU.

  • Сборный железобетон высокопрочный архитектурный
  • Шпильки из оцинкованной стали большой толщины G90
  • ПВА волокно и сварочная проволока армирующая
  • Анкеры с головкой из нержавеющей стали
  • Сплошная изоляция в соответствии с энергетическим кодексом
  • Сертификат огнестойкости NFPA 285 и испытание ASTM E119

Легкие сборные железобетонные панели | Значение панелей SlenderWall

Значение, которое можно измерить

Архитектурные строительные панели из сборного железобетона / стальных стержней SlenderWall обеспечивают:
  • Вся долговечность и универсальность традиционного архитектурного сборного железобетона при 1/3 веса
  • Готовая модульная строительная панель, внутри и снаружи
  • Интегрированная внутренняя рама с стойками сокращает количество заказов на месте и сроки строительства
  • Меньший вес снижает затраты на фундамент по периметру и надстройку
  • Более крупные / легкие панели ускоряют график монтажа и сокращают расходы на транспортировку и кран
  • Применяемая на заводе изоляция с закрытыми ячейками ускоряет графики и повышает энергоэффективность
  • Монтаж за пределами пола создает дополнительную площадь в квадратных футах
  • Соответствие нормам пожарной безопасности NFPA 285
  • Отчет об испытаниях на огнестойкость ASTM E119
  • Соответствие тепловому кодексу
  • Стандарты энергоэффективности зданий Калифорнии - соответствие разделу 24

Ознакомьтесь с 10 основными причинами, по которым наши клиенты выбирают SlenderWall - PDF

SlenderWall Thermal Performance AIA CEO course - PDF

Системы облицовки из сборного железобетона

SlenderWall обеспечивают непреходящую ценность, которую требуют архитекторы, генеральные подрядчики и владельцы / застройщики недвижимости. Преимущества нашей системы наружной облицовки широко распространены, и они начинаются с долговечности и рентабельности. SlenderWall производится по всей Северной Америке и был разработан и установлен для смешанного использования, многоквартирных домов, школ, офисных зданий, гостиниц и многих других коммерческих, муниципальных и жилых сооружений.

Ценность SlenderWall проявляется во всех процессах проектирования, доставки, монтажа и обустройства. Наши модульные системы облицовки с самого начала экономичны и ориентированы на эффективность затрат и качества - главное преимущество любого изделия из сборного железобетона.Бетонные панели SlenderWall с установленными системами внешней облицовки площадью более 3 000 000 квадратных футов легче более чем на 66% по сравнению с традиционными сборными железобетонными конструкциями. Это приводит к ускоренной доставке, а более низкие затраты позволяют использовать небольшие краны для подъема панелей на место.

Контроль качества находится на максимально возможном уровне в процессе производства. Потому что все бетонные стеновые панели производятся на заводах с контролируемым климатом, так как температура наружного воздуха, снег, дождь или жара не влияют на процесс отверждения.

Пожалуй, наибольшую ценность в сборных железобетонных стеновых панелях SlenderWall представляют такие элементы, как долговечность, экономичность и долговечность. Наши системы облицовки из сборного железобетона предназначены для снижения затрат на охлаждение и отопление для владельцев недвижимости и арендаторов. Более того, инновационная система h3Out для защиты от дождя и утечек на стыках герметика и уличных улиц - это проверенная система, которая сохраняет любую конструкцию сухой и герметичной.

Чтобы узнать больше, прочтите «Случай для SlenderWall» - шесть тематических исследований, охватывающих широкий спектр рыночных приложений.

Скачать описание продукта The SlenderWall - PDF

Загрузить Брошюра по SlenderWall 2021 - PDF

Генеральные подрядчики

Сокращенные графики строительства

Большие панели сокращают график монтажа

Скорость возведения

Собственная система увеличивает скорость установки до 50%

Малогабаритные строительные краны

Легкие панели - 30 фунтов / квадратный фут

Сниженные сделки на сайте

Панелирование, каркас наружной стены, интегрируемый с панелью, и архитектурный сборный железобетонный кирпич (APCB) (также исключает место для укладки)

Владельцы и разработчики

Внешний вид

Высококачественный архитектурный сборный железобетон с неотъемлемыми архитектурными деталями и множеством отделок

Снижение затрат на строительство

Сниженные требования к фундаменту и надстройке, подвесной монтаж дает «бонусные» квадратные метры на каждом этаже, каркас наружных стен является неотъемлемой частью панели, сокращенные графики строительства, более легкие краны

Затраты на охлаждение и обогрев
Панели

имеют встроенный терморазрыв / воздушный барьер и непрерывную изоляцию, соответствующую нормам

Постоянство

Отделка из сборного железобетона, сейсмическая изоляция, превосходная технология уплотнения

Дизайн

SlenderWall | Архитектурные сборные панели

SlenderWall использует метод двойного уплотнения с лицевым уплотнением и предлагает дополнительную запатентованную систему защиты от дождя и обнаружения утечек h3Out.

  • 1 Штанга подкладки из пенопласта
  • 2 Вторая линия герметика
  • 3 h3Out Калиброванная дренажная планка
  • 4 Внешний слой герметика
  • 5 Сливная трубка с калиброванной дренажной планкой
  • 6 Утечки легко определить
  • 7 Если первая линия герметика протекает во время дождя, после высыхания панелей дренажная трубка продолжит сочиться, создавая влажную зону, которую можно определить в бинокль с уровня земли.

Water Penetration: Есть четыре силы, которые перемещают воду через стены: гравитация, капиллярное действие, кинетическая энергия и перепады давления воздуха. Гравитация будет перемещать воду через отверстие с уклоном вниз; капиллярное действие втягивает воду в мелкие трещинки или поры в строительных материалах; кинетическая энергия относится к утечке воды через стены из-за силы движущихся ветром капель, ударяющихся о отверстия в стене; а разница в давлении воздуха будет перемещать воду из области высокого давления в область низкого давления в поисках равновесия.

SlenderWall сопротивляется проникновению воды за счет использования метода лицевого уплотнения. Это достигается за счет полной герметизации открытой поверхности. Бетонная смесь рассчитана на более высокую плотность (минимум 5000 фунтов на квадратный дюйм) и включает встроенную добавку к бетону, которая, как было доказано, значительно снижает проникновение воды. Кроме того, для всех стыков можно использовать однослойный или двухслойный герметик, наносимый снаружи. Вторичный герметизирующий шов для защиты от дождя и системы обнаружения утечек, эксклюзивный для SlenderWall, - это h3Out, который также можно использовать, если он так разработан.Dow Corning и другие крупные производители дали гарантию на использование своих герметиков в системах h3Out. (Копии разрешительных писем предоставляются по запросу.)

Проникновение водяного пара: Вода в газообразном состоянии (пар) присутствует практически во всем воздухе. Выражается в процентах влажности. Чем выше температура и процент влажности воздуха, тем выше его плотность и, соответственно, давление. Например, если температура наружного воздуха составляет 90 ° по Фаренгейту и влажность 75%, а внутренний воздух имеет температуру 75 ° по Фаренгейту и влажность 20%, то внешний воздух имеет более высокое давление, чем внутренний воздух, и он течет в область более низкого давления.Проектирование стеновой системы с истинным выравниванием давления - дело обременительное и дорогое. Альтернативой является распознавание разницы давлений и создание пароизоляции в стеновой системе.

В жаркое и влажное время года пар имеет тенденцию перемещаться снаружи внутрь. Если существуют климатические условия, вызывающие беспокойство, то на внутреннюю сторону 2-дюймового бетонного покрытия SlenderWall кладется полиуретановая изоляция с закрытыми ячейками. (См. Раздел «Материалы и компоненты» Dow Corning).В холодное время года пар имеет тенденцию перемещаться изнутри наружу. В условиях, когда это вызывает беспокойство, перед прикреплением гипсокартона другие устанавливают слой пластика поверх тонких стальных шпилек внутри помещения.

Точка росы: Общая проблема при обсуждении паропроницаемости - это точка росы - это точка в стеновом блоке, где изменение температуры через стену вызывает конденсацию пара. Поскольку с SlenderWall можно использовать пароизоляцию для пара, движущегося в любом направлении, точка росы не имеет значения.

Облицовочные панели из легкого бетона от GRC NZ - EBOSS

Облицовочные панели из легкого бетона от GRC NZ - EBOSS

Облицовочные панели из легкого бетона

Описание

GRC New Zealand производит на заказ широкоформатные стеклобетонные панели (GRC) для наружных фасадов и облицовки. Панели из стеклопластика поддерживаются на специальной стальной раме, которая крепится к конструкции здания. GRC New Zealand может предоставить комплексные услуги по проектированию и инжинирингу, чтобы обеспечить облицовку, которая точно соответствует параметрам проекта.

Стеклобетон (GRC) - это универсальный легкий композитный материал, который можно отливать в формах, что позволяет создавать практически любой узор или текстуру. Обычно стеклопластик толщиной 12 мм может быть на 75% легче традиционного сборного железобетона.Это обеспечивает экономию затрат на транспортировку, погрузочно-разгрузочные работы и установку, а также обеспечивает гибкость конструкции и размера панелей. GRC можно окрасить или окрасить почти в любой цвет, используя оксид пигмента, добавляемый в смесь во время заливки.

GRC отличается прочностью, сейсмостойкостью, химической стойкостью, негорючестью и хорошими звуко- / теплоизоляционными свойствами. Состав GRC может быть улучшен для обеспечения дополнительной устойчивости к ударам, погодным условиям и граффити.

Основные характеристики
  • До 75% легче традиционного сборного железобетона
  • Панели фасадные противодождевые широкоформатные
  • Индивидуальные формы обеспечивают универсальность дизайна панелей
  • Может быть окрашен или окрашен при литье
  • Спроектированное крепление стальной рамы или индивидуальные решения для крепления

NZ Сделано

Сфера использования
  • Наружная облицовка фасада от дождя
  • Подходит для новостроек, повторной облицовки, реставрации или ремонта
  • Доступны большие форматы
  • Панели на заказ с любой текстурой или рисунком, включая надписи и вывески
  • Обшивка из стеклопластика отлита и поддерживается на специальной стальной раме, которая крепится к конструкции здания.
  • GCR New Zealand может предоставить полное проектное решение, включая системы крепления.
  • Доступна дополнительная защита от ударов, погодных условий или граффити
Заявление о соответствии Строительным нормам

Если применяется и устанавливается в соответствии с рекомендациями GRCNZ, эта система будет соответствовать или способствовать выполнению следующих положений NZBC:

  • Пункт B1 СТРУКТУРА: Характеристики B1.3.1, B1.3.2 и B1.3.4. Облицовочные панели из легкого бетона соответствуют требованиям к нагрузкам от собственного веса, землетрясениям, ветру, ударам человека и ползучести.
  • Пункт B2 ДОЛГОВЕЧНОСТЬ: Показатели B2.3.1 (b), 15 лет.
  • Пункт E2 ВНЕШНЯЯ ВЛАЖНОСТЬ: Характеристики E2.3.2.
  • Пункт F2 ОПАСНЫЕ СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ: Характеристики F2.3.1. Облицовочные панели из легкого бетона соответствуют этому требованию и не представляют опасности для здоровья людей.

GCR New Zealand Ltd может предоставить Заявления производителя по каждому проекту.

История эксплуатации

GRC был разработан как не подверженная коррозии альтернатива традиционному железобетону в 1960-х годах.

GCR New Zealand производит решения из стеклопластика для Новой Зеландии с начала 2000-х годов.

Другие характеристики производительности

GRC отличается прочностью, сейсмостойкостью, химической стойкостью, негорючестью и хорошими звуко- / теплоизоляционными свойствами.

Легкий и прочный:

  • GRC - это материал с высокой ударопрочностью, удельная прочность которого превосходит большинство других материалов
  • GRC имеет высокую прочность на сжатие и растяжение
  • Стекловолокно имеет прочность на разрыв в 3-4 раза больше, чем у аналогичного стального волокна

Долговечность и техническое обслуживание:

  • Погодостойкость стеклопластика не отличается от любого сборного железобетона
  • В отличие от традиционного армированного цемента, GRC использует стекловолокно, устойчивое к щелочам (AR), по всей матрице для обеспечения армирования, которое не подвержено риску коррозии и не требует дальнейшего обслуживания.
  • Доступны специальные продукты, обеспечивающие дополнительную устойчивость к ударам, погодным условиям и граффити.

Информация об окружающей среде:

  • GRC обычно отливают в виде тонких участков, которые потребляют меньше сырья и энергии при производстве
  • Уменьшенный вес и толщина панелей GRC могут обеспечить значительно меньшее воздействие на окружающую среду во время транспортировки на площадку и во время установки.

GRC NZ поставляет ряд изделий из армированного стекловолокном бетона, от облицовочных панелей до облицовки колонн.

Запросы на продукцию

Новости GRC NZ

Получите бесплатный еженедельный дайджест важных новостей

Новые и обновленные архитектурные продукты, дизайнерские решения, идеи, технические советы и многое другое при подписке на EBOSS.

Архитектурные решения из сборного железобетона - Бетонные стеновые панели

Ваше воображение.Spancrete Expertise.

Когда дело доходит до архитектурных решений из сборного железобетона Spancrete, варианты безграничны. Наша команда архитектурных дизайнеров сборного железобетона работает с вами над созданием деталей из сборного железобетона, которые не только обеспечивают необходимый уровень защиты и долговечности, но и соответствуют вашему видению внешнего вида вашего здания.

Если вам нужно соответствовать существующему зданию, имитировать внешний вид традиционного кирпича или камня, или создать фирменный вид с помощью пескоструйной обработки, кислотного травления или других уникальных обработок, у нас есть опыт и драйв, чтобы создать панель, которая подходит именно вам.Это достигается за счет использования:

Архитектурные решения из сборного железобетона привносят в ваш проект больше, чем просто красоту; они обеспечивают непревзойденную прочность - защищая вашу конструкцию от экстремальных погодных условий, огня и заражения насекомыми. Он также обеспечивает экономию по сравнению с более дорогими строительными материалами и методами строительства - без ущерба для качества, долговечности или конструктивных возможностей.

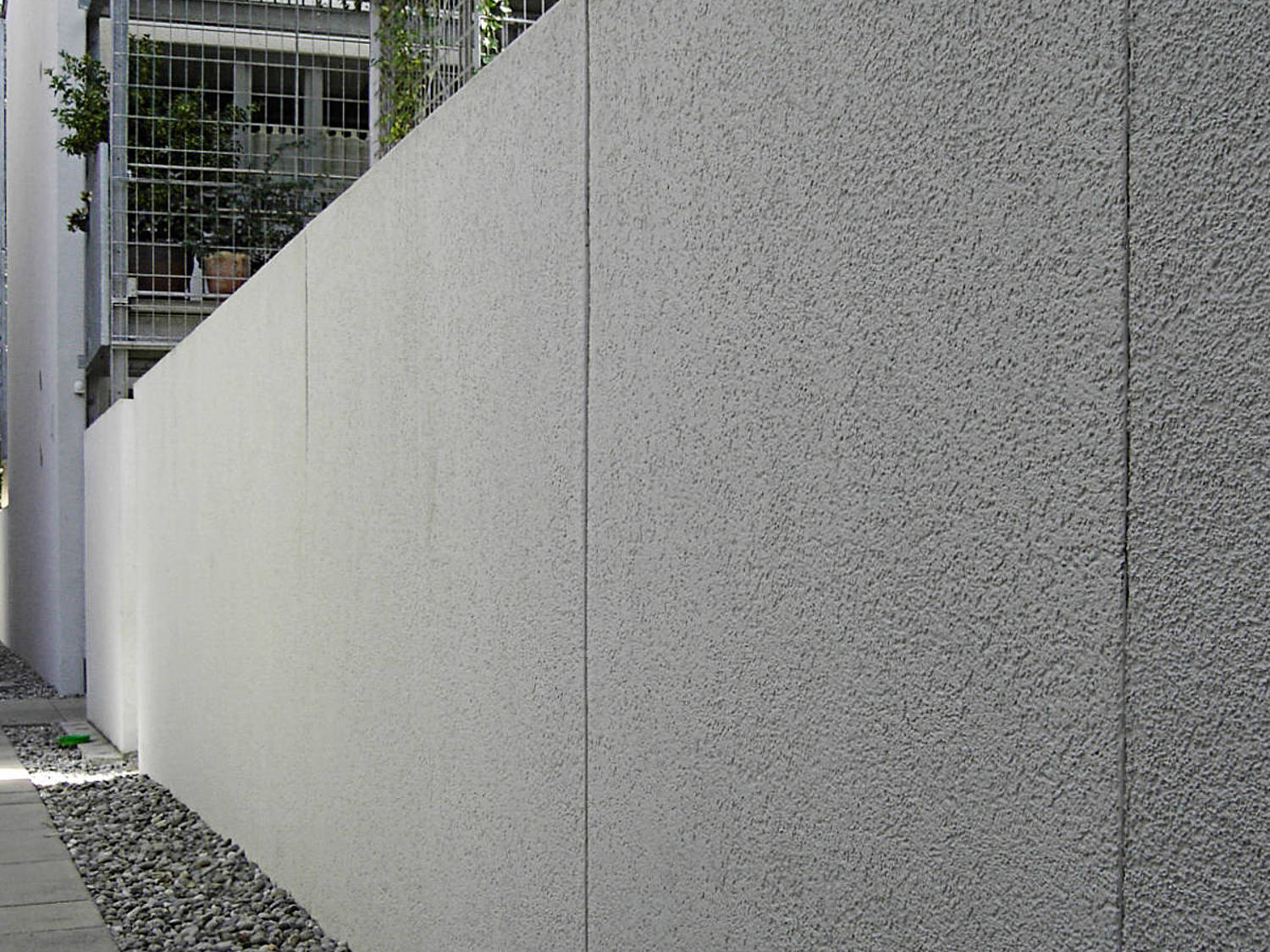

Архитектурные фасады

Сборный бетон может быть облицован другими традиционными строительными материалами, такими как кирпич, гранит, известняк, терракота, плитка и другие, чтобы обеспечить идеальную отделку для проекта.

Благодаря разнообразному выбору декоративной отделки, текстур и цветов Spancrete, нет предела.

Различные фасады можно комбинировать даже на одной панели, не требуя нескольких операций или дополнительных деталей для движения и гидроизоляции. Все внешние покрытия Spancrete требуют минимального ухода и обладают высокой устойчивостью к вредителям, огню и природе.

Графический бетон

Технология

Graphic Concrete, используемая Spancrete, передает узоры и цвета на сборные плиты, оставляя после себя индивидуализированное произведение искусства, которое на 100% бетонно, долговечно и не требует обслуживания.Это экономичный способ добавить дополнительные элементы дизайна в любой проект.

Доступны стандартные шаблоны дизайна, но также возможны нестандартные дизайны и изображения.

TILT-UP TODAY - Публикация Tilt-Up Concrete Association (TCA)

Автор: admin в пятницу, 30 марта 2012 г. · Оставить комментарий

Нетрадиционные применения бетонных конструкций Tilt-Up предоставляют очень разные решения для двух известных музеев.

Автор: Митч Блумквист, Tilt-Up Concrete Association

В подтверждение универсальности и применимости бетонных конструкций Tilt-Up два недавних проекта - расширение Художественного музея Сент-Луиса и новый дом для Национального музея здоровья и медицины - исследуют очень разные и инновационные, нетрадиционные использование метода.

Бетонные стеновые панели, образующие динамическую геометрию Национального музея здоровья и медицины, служат исключительно в качестве каркаса для здания и облицованы камнем и металлом.Напротив, монументальные полированные панели, произведенные для Художественного музея Сент-Луиса, не являются важным элементом структурной системы здания; они служат просто фасадом. В обоих случаях Tilt-Up представил себя не только как работоспособное решение сложного предложения, но и как практичное и эффективное и, по некоторым оценкам, единственное.

РАМА /

В 1862 году генеральный хирург Уильям Хаммонд приказал медицинским работникам на местах собрать «образцы патологической анатомии вместе с удаленными снарядами и инородными телами» и отправить их в недавно созданный музей для изучения.Национальный музей здоровья и медицины был основан во время гражданской войны как Армейский медицинский музей. Центр сбора образцов для исследований в области военной медицины и хирургии, он вызывает интерес и способствует пониманию медицины с особым акцентом на американской военной медицине трех видов. Признанный за его неизменную ценность для здоровья военных и нации, музей выявляет, собирает и сохраняет важные и уникальные ресурсы для поддержки широкой повестки дня инновационных выставок, образовательных программ, а также научных, исторических и медицинских исследований.

Национальный музей здоровья и медицины недавно открыл двери своего нового здания в Силвер-Спринг, штат Мэриленд, где произошла пуля, убившая президента Авраама Линкольна, и множество других чудовищных странностей. Инженерный корпус армии США заключил контракт на проектирование и постройку, член TCA, компанию Costello Construction of Columbia, штат Мэриленд. Клинг Стаббинс из Вашингтона, округ Колумбия, разработал проект. Новое учреждение, ранее расположенное в Армейском медицинском центре Уолтера Рида в округе Колумбия, расположено прямо за воротами пристройки Форест-Глен в форте Детрик, обеспечивает больший доступ для общественности и постоянный дом для этого учреждения.

Национальный музей здоровья и медицины - одно из первых взрывозащищенных откидных зданий в Соединенных Штатах. «Проектирование и строительство взрыва были особенно сложными из-за расположения музея, который находится на охраняемой территории Forest Glenn Annex», - пояснил Дэвид Костелло, президент Costello Construction. Здание было спроектировано в соответствии с Унифицированными критериями сооружения (UFC), Минимальными антитеррористическими стандартами Министерства обороны США для зданий, включая UFC 4-010-01, который является основным руководством по взрывобезопасному проектированию и строительству.

Рассеченное полосами стекла, изменяющиеся объемы основного выставочного пространства позволяют частям естественного света проникать в охраняемую конструкцию. Динамичная форма, облицованная каменными и металлическими панелями, перемещается по вертикали и горизонтали, уходя от центра здания. Глубокие свесы, возникающие в результате смещения объемов, отмечают главный вход, созданный пересекающимися полосами стекла.

Изначально наклонные стены галереи проектировались стальным каркасом.По словам Костелло, «решение использовать конструкцию Tilt-Up было принято, когда мы поняли, что строгий контроль влажности окружающей среды, необходимый для внутренней части здания, сделал уже запланированную подложку Dens Glass неприемлемой из-за большого количества отверстий, сделанных во время крепления фанеру к основанию ». В то время как горизонтальная полоса стекла запрещала использование обычных панелей Tilt-Up, использование несколько менее обычных панелей Tilt-Up оказалось идеальным решением.

Структурный дизайн проекта, пожалуй, столь же креативен, как и архитектурная концепция. Часть здания, не являющаяся галереей, была построена с использованием традиционной конструкции Tilt-Up, в то время как внешние стены галереи от фундамента до подоконника стеклянной ленты залиты бетоном. Панели перемычки Tilt-Up над стеклянной полосой поддерживаются большими фермами, опирающимися на монолитные внутренние колонны, которые консольно выступают по периметру здания.Колонны стоят на широких опорах. Костелло объяснил: «… из-за непрерывной оконной системы, которая рассекала все стены галереи горизонтальной полосой, не было возможности передавать нагрузки на фундаментную систему от конструкции крыши через внешние стены. Чтобы усложнить ситуацию, у нас не могло быть колонн на внешних стенах из-за архитектурного решения проекта ». В то время как требуемый уклон для перемычек требовал значительных усилий, чтобы приспособиться к условиям подъема верхней части (чемодана), Костелло настаивал, что перемычки спасли проект и позволили воплотить сложную форму здания в жизнь.«Tilt-Up зарекомендовал себя как наиболее рентабельный способ строительства здания и создания 50-футовых пролетов пространства галереи музея, одновременно создавая основу, которая соответствовала требованиям паронепроницаемости проекта».

Когда его спросили, как музей впервые применил конструкцию Tilt-Up, Костелло ответил: «Мы считаем, что музей открывает неиспользованный потенциал Tilt-Up как метода строительства компонентов каркаса.Мы действительно думаем, что это одно из самых недооцененных или неправильно понятых преимуществ конструкции с наклоном вверх, и полагаем, что многие из построенных сегодня зданий были бы более эффективными, если бы строились с использованием процесса наклона-вверх для частей рамы; даже если все здание облицовано кирпичом или другими облицовочными материалами ».

/ ФАСАД

Изображения предоставлены Художественным музеем Сент-Луиса и David Chipperfield Architects

Художественный музей Сент-Луиса расположен в Форест-парке в Сент-Луисе, штат Миссури, на вершине Арт-холма с видом на Гранд-Бейсин, центральное место сбора Всемирной выставки 1904 года. В музее находится одна из самых полных коллекций произведений искусства в Соединенных Штатах Америки. Основанный в 1879 году Художественный музей Сент-Луиса, в соответствии со своей миссией, собирает, представляет, интерпретирует и сохраняет произведения искусства высочайшего качества, созданные в разных временах и культурах; обучает, вдохновляет на открытия и возвышает человеческий дух; и сохраняет наследие художественных достижений жителей Сент-Луиса и всего мира.

Музей искусств Сент-Луиса был спроектирован известным американским архитектором Кассом Гилбертом для закупочной выставки в Луизиане 1904 года, также известной как Всемирная ярмарка. Оригинальное строение Художественного музея Сент-Луиса было единственным зданием Всемирной выставки, спроектированным как постоянное.Здание претерпело несколько модификаций и разнообразных дополнений, включая административное крыло, аудиторию и консервационное крыло, добавленные в 1980-1985 годах, которые составляют сегодня музейный комплекс. Однако долгожданное расширение Художественного музея Сент-Луиса быстро приносит свои плоды.

Не нарушая монументальности оригинального здания музея Касс Гилберт и его связи с историческим Большим Бассейном, новое расширение музея чутко выходит за рамки этого формального языка и распространяется в парк во многих направлениях.Резкий контраст, созданный простотой и темнотой расширения, сохраняет чистоту восприятия оригинального здания и устанавливает несколько покорное отношение, сохраняя при этом собственное чувство монументальности.

Директор Художественного музея Сент-Луиса Брент Бенджамин описывает расширение как «очень французский подход XIX века к обустройству здания. И это будет иметь гораздо более органичное ощущение. Вы почувствуете это, сидя среди деревьев ».

Пристройка площадью 200000 квадратных футов, спроектированная лондонским архитектором Дэвидом Чипперфилдом, предусматривает новое пространство галереи, полностью доступный вход, общественное пространство, новый ресторан с видом на Art Hill и более 300 парковочных мест в гараже ниже уровня. .Несмотря на большие размеры, надстройка имеет относительно тонкий внешний вид. Надземная, видимая часть здания состоит из больших чистых пространств из стекла и монументальных плоскостей из полированного черного бетона. Отражающая способность фасада придает поверхности огромную глубину и отражает окружающий парк, комфортно вписываясь в ландшафт.

«Вместо того, чтобы состоять из небольших панелей, он состоит из массивных монументальных панелей, подходящих для общественного здания, которое будет здесь еще на столетие, - такого, которое будет иметь отношение к Кэсс Гилберт с точки зрения своего масштаба, - говорит Бенджамин.«Мысль заключалась в том, чтобы применить более изысканный подход к бетону».

С самого начала требовался темный монолитный бетонный фасад. Команда дизайнеров посетила Музей изящных искусств Лихтенштейна с монолитным полированным черным бетонным фасадом. «Фасад был отполирован по вертикальной поверхности, что привело к некоторой волнистости». По словам Лейфа Джонсона, П.Е. из Magnusson Klemencic Associates, инженера-конструктора при расширении Художественного музея Сент-Луиса: «Этот факт помог команде дизайнеров принять окончательное решение об использовании больших наклонно-поворотных панелей.Благодаря конструкции Tilt-Up панели можно резать, шлифовать и полировать по горизонтали, чтобы улучшить качество готовой поверхности ».

«Суть хорошего дизайна требует глубокого и досконального понимания используемых материалов», - говорит Джули Бауэр, ведущий дизайнер-архитектор компании David Chipperfield Architects. «Большая часть нашей задачи в этом проекте, и, честно говоря, во всех наших проектах, заключается в изучении и развитии этого опыта. С самого начала мы привлекали наших подрядчиков и экспертов в каждую область.Об этом нельзя было просто теоретизировать; было проведено множество испытаний, прежде чем мы даже попытались разработать конечный продукт ».

Конструкция бетонной смеси для панелей состоит из множества уникальных элементов, включая Meramec Gravel, природный речной камень из Миссури, ледяной песок, черный пигмент и Dresser Trap Rock. Камень-ловушка, известная как одна из самых твердых пород в Северной Америке, представляет собой измененный базальт или вулканическую (непористую) породу. В то время как уникальный камень в более смелой форме демонстрирует тонкие оттенки серого, синего, красного, розового и пурпурного, темно-серый цвет доминирует в его измельченной совокупной форме.

«Панели очень красивые», - говорит Стив Ладенбергер, основатель и владелец Fenix ​​Construction Company; «Они похожи на огромные плиты из черного гранита. Я никогда не думал, что бетон может выглядеть так потрясающе ».

Компания Fenix ​​Construction Company, ведущий подрядчик по бетону в Сент-Луисе и член ассоциации Tilt-Up Concrete Association, получила задание и выступила в качестве субподрядчика Tilt-Up. Ранние версии спецификаций проекта были чрезвычайно строгими, отвергая любые панели с даже микротрещинами.Когда подрядчики отказались участвовать в торгах, спецификации были изменены, чтобы учесть трещины размером 1/32 дюйма и несколько других уступок, но по-прежнему оставались очень строгими.

Нетрадиционные аспекты этого применения метода строительства бетона с наклоном вверх не ограничиваются уникальным архитектурным дизайном смеси. Панели не несущие. Устанавливаемые на герметичное здание, панели действуют как защита от дождя и мало взаимодействуют с конструкцией здания. «Панели не перемещаются вместе со зданием в плоскости стены, что интересно.Джонсон объяснил: «Панели действительно представляют собой их собственную горизонтальную боковую систему, и они опираются только на опоры крыши для поддержки вне плоскости». Бетонные стены и стальные трубчатые колонны, заполненные бетоном, поддерживают бетонную крышу здания с перемычкой, которая обеспечивает гибкую планировку пространства, длинные пролеты и возможности для дневного освещения. «Монтируемые на стройплощадке панели опираются на фундаментную плиту (сейсмическое основание) либо на бетонные балки, идущие к колоннам, либо непосредственно на фундаментные стены, - сказал Джонсон, - с вертикальными скользящими соединениями и скользящими соединениями в плоскости стены на крыша.

Поскольку панели не являются конструктивными, они были отлиты и обработаны вне очереди по сравнению с традиционными работами с наклоном вверх. Большая часть здания и большая часть подземной парковки были завершены, когда начались строительные работы. Ладенбергер отметил: «Обычно мы одни из первых приступаем к работе, а в этом проекте - одними из последних».

23 панели были сформированы, отлиты и закончены на станинах, окружающих конструкцию. «Несколько панелей были отлиты на благоустроенной крышке гаража.Крышка для ландшафта разработана для тяжелых нагрузок на почву, поэтому нагрузки, возникающие в процессе строительства, были управляемыми », - сказал Джонсон. «Подъемные краны были размещены за пределами здания в стратегических местах, необходимых для размещения каждой панели». Панели высотой 22 фута имеют ширину от 12 футов до 42 футов. Чтобы контролировать растрескивание, панели толщиной 7 дюймов были спроектированы с большей жесткостью, что привело к увеличению площади поперечного сечения стали, чем у средней панели с наклоном вверх.

Технология, используемая для подъема панелей сложной архитектуры, по иронии судьбы, существует 30-40 лет назад и редко используется в традиционных работах с наклоном вверх.Из-за того, что панели были отлиты лицевой стороной вверх, чтобы обеспечить возможность отделки, расположение и размер подъемных вставок были критической проблемой. Скотт Коллинз, P.E., помощник главного инженера TCA Sustaining Member Мидоу Берк, который занимался проектированием подъема и распорок для проекта, был привлечен в качестве консультанта в самом начале процесса. По словам Коллинза, «Изначально хотелось полностью исключить необходимость подъемных вставок на лицевой стороне панели». Когда было решено, что это непрактично, было предложено использовать небольшие вставки катушек, которые позволили бы создать гораздо меньшую пораженную область на лицевой стороне панели.Компания Fenix ​​Construction выпустила несколько макетов различных стратегий заделки ям, демонстрирующих, что небольшое отверстие неправильной формы можно обработать так, чтобы оно выглядело как кусок заполнителя, плавно переходящий в готовую поверхность.

Монтаж панелей был выполнен в два этапа. Сначала оснастка была прикреплена к поворотным подъемным плитам, соединенным с панелями болтовой резьбой во вкладышах катушек. Панели были подняты в вертикальное положение с помощью этих подъемных точек и временно закреплены с противоположной (незавершенной) стороны.Затем оснастку перенесли с лицевой стороны панели на подъемные вставки, отлитые в верхнем крае панели. Наконец, панели были подняты на место и приварены к конструкции во время установки.

Подъемная конструкция еще больше усложнилась из-за большой отдачи от различных панелей. Команда дизайнеров пожелала избежать стыков в углах здания. Для этого угловые панели были отлиты с 42-дюймовым возвратом, что обеспечило сплошной монолитный внешний вид.Карл Грегов, менеджер магазина Concrete Coring Company в Сент-Луисе, объяснил, как эти возвраты также усложнили процесс полировки.

Обратные стойки панелей были залиты на 1 дюйм толще, чем остальная часть панели, и были нарезаны заподлицо по ширине гидравлической пилой по бетону на рельсовом пути. Было сделано много неглубоких проходов для поддержания контроля и соблюдения чрезвычайно жестких допусков. Из-за небольшой погрешности все края панели были залиты и обрезаны по размеру.Этот процесс не только обеспечил точность размеров панелей и четкую чистую кромку, но также сократил время, необходимое для полировки обременительных кромок и возврата. Кроме того, обрезая края после полировки лицевой стороны панелей, процесс полировки можно было довести до края, не опасаясь сколов.

По лицевой стороне панели распределение агрегата было довольно неравномерным. Из-за этого, а также для получения желаемой отделки, процесс резки, шлифовки и полировки должен был углубиться в панель.Алмазные подушечки нестандартной конфигурации были разработаны специально для проекта, включающего два чрезвычайно твердых типа горных пород. Компаунд для заполнения швов использовался для заполнения любой пористости, а также в качестве уплотнителя для затвердевания подагры.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
