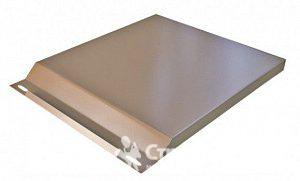

Фасадные панели кассетного типа в Москве на производстве

Фасадные панели кассетного типа универсальны и практичны. Они обеспечивают наружным поверхностям защиту от климатических воздействий, а также придают зданию красивый внешний вид.

Разновидность фасадных панелей

Фасадные панели изготавливаются из различных металлов и сплавов, покрытых полимерным слоем. Такие варианты облицовочных изделий обладают целым рядом преимуществ, что обеспечивает их востребованность при наружной отделке фасадов строений.

Кассетные панели надежно защищают стены зданий от разрушительных воздействий различных природных факторов:

  • высокой или низкой температуры;
  • атмосферных осадков;
  • ультрафиолетовых лучей;
  • механических повреждений.

Долговечность материала при правильном монтаже на поверхность здания может достигать 50 лет. Благодаря высокому качеству полимерного напыления на фасадных панелях кассетного типа практически не накапливаются фрагменты грязи. Отмыть панели даже от самых агрессивных веществ не составляет большой сложности. Монтаж идеально ровных фасадных кассет на поверхности придает им желаемую привлекательность.

Отличительной особенностью панелей для фасада является их универсальная конструкция. Они производятся в форме квадратов, прямоугольников, треугольников или многогранников из разных типов металлов или сплавов. Края загибаются внутрь, напоминая собой плоскую коробку. По краям предусмотрены специальные отверстия для крепления на разной поверхности.

Технические характеристики панелей кассетного типа

Монтаж панелей выполняют с помощью саморезов или специальных заклепок. Помимо фасадных облицовок панели успешно используют для обустройства подвесных конструкций всевозможных назначений.

В качестве фасадного материала используют следующие металлы:

  1. Сталь. Придает готовой продукции высокую прочность. Цветовая гамма стальных панелей весьма обширна. Следует учитывать, что стальные кассеты имеют внушительный вес, поэтому крепить их на здания с ветхими несущими стенами небезопасно.
  2. Алюминий. Материал не оказывает влияния на прочность готовой продукции. Алюминиевые панели легкие и не поддаются коррозии. Недостатком является лишь высокая стоимость по сравнению с другими видами облицовочной продукции.
  3. Композиты. Панели изготавливаются из сплавов различных металлов. Они имеют небольшой вес и высокую декоративность. Минусом выступает неустойчивость к перепадам температур и низкий уровень сопротивления коррозии.

Преимущества панелей в виде кассет

Готовые фасадные панели комплектуются необходимыми крепежными материалами:

  • металлическим профилем;
  • откосами;
  • ветровыми панелями;
  • крепежными костылями;
  • наличниками;
  • монтажными уголками.

На современном рынке отделочных материалов продукция подобного типа отличается следующими положительными характеристиками:

  • долговечной эксплуатацией;
  • высокой прочностью всех крепежных элементов;
  • простотой монтажа;
  • гарантированной защитой от негативных климатических воздействий;
  • огнеупорностью;
  • приятной декоративностью.

Фасадные панели оказывают минимальную нагрузку на несущие стены строительных конструкций. Конфигурация панелей надежно скрывает различные дефекты поверхностей.

Иногда при необходимости между основаниями и кассетами закладывается дополнительный слой теплоизоляционного или гидроизоляционного материала.

Разные виды панелей для фасада вы можете заказать на сайте Профлазермет. Мы готовы выполнить заказ любого объема.

Возможно вас заинтересует

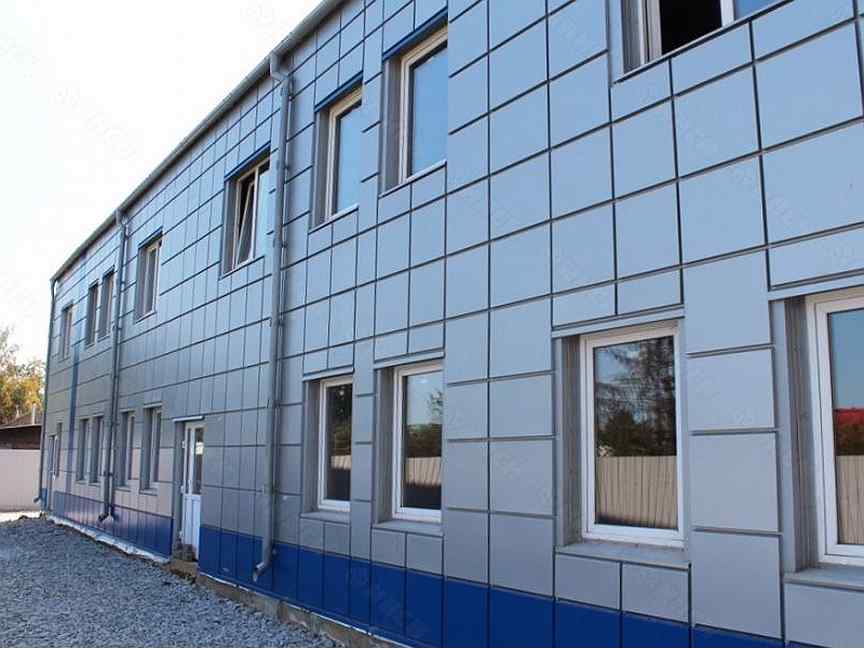

Вентилируемые фасадные системы кассетного типа

С 2009 года компания Армакс приступила к поставке на строительный рынок вентилируемых декоративных фасадных систем “Армакс-Концертто” и декоративных акустических фасадных панелей для внутреннего оформления на основе профилированных металлических листов с полимерным покрытием.

Применение фасадных кассет и панелей

  1. Архитектурное оформление вновь проектируемых зданий и сооружений административного, торгового и торгово-развлекательного назначения, спортивных сооружений, автосалонов, станций технического обслуживания (СТО), автомоек и автозаправочных станций (АЗС) в сегменте быстровозводимых зданий из сэндвич-панелей или на основе иных несущих конструкций
  2. Реконструкция уже построенных зданий и сооружений (на основе кирпичной кладки, бетонных и пенобетонных плит и др. несущих конструкций) на этапе утепления внешнего фасада и архитектурного оформления
  3. Архитектурное оформление внутреннего интерьера зданий с стиле “Нi-tech” на основе сплошных или перфорированных акустических панелей

Угловые вентилируемые фасадные панели

Для декоративного оформления реконструируемого или вновь строящегося здания разработаны угловые вентилируемые фасадные кассеты, соответствующие видам, профилям и размерам плоских фасадных систем.

Упаковка

Фасадные и угловые панели поставляются с нанесенной защитной пленкой.

Материал фасадных кассет

  • Горячеоцинкованный тонколистовой прокат с полимерным покрытием толщиной 0,7-1,0мм
  • Полимерное покрытие лицевой стороны PVDF толщиной 35 мкм.
  • Полимерное покрытие внутренней стороны PURAL толщиной 50мкм
  • Срок гарантии на полимерные покрытия 15 лет
  • Внешняя поверхность кассетного профиля покрыта полимерной защитной пленкой, снимаемой после монтажа.

Крепление фасадных касет

В компании Армакс разработаны типовые узлы и элементы крепления декоративных фасадных кассет “Армакс-Концертто” для различных типов несущих поверхностей.

Компания “Армакс” является официальным дилером фасадных систем тогровой марки MTH Concertto, Финляндия. Для просмотра Сертификата нажмите на его изображение.

«Армакс-Концертто» — современный и эффективный облицовочный материал, обладающий такими преимуществами, как:

  • «Армакс-Концертто» примененяется как для внешних, так и внутренних работ
  • Улучшение теплоизоляционных характеристик основного фасада
  • Фасад «Армакс-Концертто» выполнен в стиле Hi-tech
  • Эстетический внешний вид конструкции (скрывает неровность и кривизну несущих фасадов)
  • Возможность использования широкого спектра цветовых решений в соответствии со шкалой RAL или RR
  • Возможность изготовления профильного рисунка кассет от 0,4 до 1,2 м.
  • Материал фасадных кассет — горячеоцинкованный металл с полимерным покрытием толщиной 0,7-1,0 мм. со сроком гарантии на полимерное покрытие 15 лет
  • Низкий вес кассет (от 5,5 до 8 кг/кв.м.)
  • Возможность изготовления кассетного профиля с перфорированной поверхностью
  • Коррозионная защита основы металла, выполненная методом горячего цинкования с количеством цинка не менее 275 г/кв.м.
  • Высокая коррозионная стойкость поверхности металла за счет использования на внешней поверхности полимерного покрытия типа PVDF и полимерного покрытия на внутренней стороне типа Pural
  • Возможность строительства в любое время года
  • Высокая скорость монтажа (до 500 кв.м. в смену)
  • Возможность установки фасадных кассет с предварительным утеплением фасадов теплоизолирующими материалами (минеральная вата)
  • Изготовление несущего подкаркаса фасадных кассет из оцинкованной стали, стали с полимерным покрытием или нержавеющей стали
  • Длительный срок эксплуатации фасада (более 25 лет)
  • Специально разработанные типовые узлы и элементы крепления декоративных фасадных кассет «Армакс-Концертто» для различных типов несущих поверхностей.

Вентилируемая система фасадной декоративной штукатурки

Металлические фасадные панели: плюсы минусы

Содержание статьи:

В последние десятилетия использование металлических фасадных панелей набирает обороты. Материал активно применяют для облицовки частных домов, офисных и административных зданий. Чаше всего для изготовления панелей используются оцинкованная сталь и алюминий, как с гладкой, так и перфорированной поверхностью.

Приблизительная толщина панелей составляет 0,55 мм, для создания защитного слоя на поверхности используются полимерные материалы. Полимерным покрытием выступают чаще всего пластизол, полиэстер. Самые легкие — это панели из алюминия. Они лучше справляются с перепадами температур, достаточно практичны и долговечны, но почти не сохраняют тепло, поэтому использоваться могут только совместно с утеплителем.

Фасадные металлические панели — что собой представляют?

Все чаще в наши дни в качестве разновидности вентилируемых облицовочных материалов для фасадов домов используются фасадные кассеты из металла. Внешне это конструкции из листовой стали в форме квадрата или прямоугольника с краями, загнутыми по сторонам и полимерным покрытием. Материал крепится к стенам фасада с помощью саморезов или заклепок. Панели активно используются для монтажа навесных конструкций зданий разного типа и предназначения.

Отделка производится металлическими кассетами, изготовленными из следующих материалов:

  • алюминий;
  • сталь;
  • латунь;
  • медь;
  • листы стали с пластиковым или лакокрасочным покрытием.

К плюсам кассет можно отнести следующие моменты:

  • высокий уровень защиты помещения;
  • надежность конструкции за счет угловой сварки и крепежа из нержавеющей стали;
  • эстетичность фасада;
  • сочетаемость практически со всеми видами отделочных материалов;
  • отсутствие необходимости в техническом обслуживании;
  • простой демонтаж кассеты для ремонта конструкции без вреда для фасада;
  • экологически безопасный материал, использованный для изготовления кассет.

К минусам кассет можно отнести:

  • невозможность использования инструментов абразивной обработки для резки кассетных панелей в силу риска повреждения поверхности материала;
  • недопустимость использования дополнительных элементов на фасадах, облицованных панелями (антенн, вывесок и пр.).

Кроме того, следует быть крайне аккуратными в процессе комбинирования материалов разных видов. Важно учитывать, что менее благородные металлы в случаях повышенной влажности могут быть повреждены слоем коррозии.

Как устроена металлическая панель внутри.

Кассетная металлическая фасадная панель: свойства

К основным свойствам металлической панели для облицовки фасада можно отнести:

  1. Гибкий дизайн.

    Множество форм и широкий выбор секций открывают широкие возможности в процессе формирования профиля. Фасадные стены могут быть, как вогнутыми, так и выпуклыми, если правильно подобрать для отделки кассеты. Придать нужный размер кассетам и просверлить отверстия для крепления можно прямо на месте ведения работ.
  2. Легкий вес и высокие показатели прочности.
    Это свойство материала на руку архитекторам, которые могут придавать дому нужные ему технические характеристики. Отделка дома панелями позволяет свести к минимуму статическую нагрузку, кроме того, материал легко обрабатывать и транспортировать на место из-за небольшой массы.
  3. Долгий срок службы.
    Фасадные панели отлично справляются с воздействием на них окружающей среды, выдерживают испытания УФ-лучами. Отделка фасада таким способом станет гарантией его продолжительного срока использования.
  4. Устойчивость к возгоранию.
    Фасадные материалы, используемые для создания кассет, не воспламеняются, не выделают вредных газов, поэтому относятся к группе негорючих.
  5. Вариации отделки фасада.
    Широкий выбор цветов панели позволяет воплощать в жизнь самые интересные творческие идеи. Фасады можно отделать с 3D эффектом, вместе с тем повышая его эксплуатационные качества.

Металлические панели с полимерным покрытием: монтаж

Отделка дома из металлокассет — это не просто красиво и практично, это еще и целостность комплектующих деталей. Для крепежа можно использовать самые разные детали, начиная от нащельников и костылей и заканчивая наличниками и профилями. Такой выбор материалов для крепежа позволяет говорить об отличном итоговом результате.

Чтобы провести отделку фасада традиционными панелями из металла необходимо будет подготовить набор инструментов, среди которых помимо основных рулетки, маркера, отвеса присутствовать должны также болгарка, клещи заклепочные, шуруповерт и ножницы по металлу.

Начинать монтаж следует с подготовки поверхности фасада. Для этого стены очищают от слоя старой декоративной штукатурки, демонтируют водостоки, удаляя все лишнее с фасада. Как только стена будет готова, можно, используя маркер проводить разметку согласно шагу кронштейнов с отступом от поверхности не менее 10 см.

Следующий этап — это отверстия для болтов и монтаж паронитовой прокладки между фасадом и кронштейнами, размер которых зависеть будет от толщины утеплителя и степени гладкости стены.

Ветрозащита и теплоизоляция станут следующим шагом. Важно выполнять монтаж плит максимально тесно друг к дружке, стараясь исключить швы. Крепятся панели на дюбеля, из расчета 5-7 штук на квадратный метр. Для защиты от ветра используется влагозащитная пленка.

Заключительный этап — это отделка горизонтальными профилями фасада, закрепляемыми на кронштейне с помощью саморезов. Он станет опорой для монтажа вертикального профиля. Итогом работ должна стать надежная обрешетка — основание для панелей из металла. Крепить фасадные материалы следует, начиная снизу, постепенно двигаясь к верхней части обрешетки. Защитная пленка со всех сторон кассет кроме лицевой удаляется на этом этапе.

Проводить монтаж кассет можно в двух вариантах:

  • с видимым крепежом;
  • со скрытым крепежом.

Первый вариант подразумевает собой использование деталей с боковыми поверхностями, оснащенными отверстиями для саморезов. Второй вариант подойдет в случае с использованием модернизированной конструкции кассет. Принцип такого крепежа основан на особенности поверхности кассеты, которая имеет специальную отогнутую вверх кромку для скрепления со следующей панелью.

Все последующие металлические фасадные кассеты скрепляются с предыдущей, сцепления осуществляются через кромку верхних отверстий. В результате удается добиться получения бесшовной конструкции.

Остается лишь отметить, что фасадные металлические панели из алюминия или другого металла монтируются по одному принципу. В качестве отделочного материала они являются оптимальным вариантом для придания дому индивидуального облика.

Виды и особенности монтажа фасадных панелей

Для отделки наружных частей стен здания применяют фасадные панели, которые являются частью навесных вентилируемых фасадов. Фасадные навесные системы защищают фасады строений от солнца и холода, осадков и ветровых нагрузок. Кроме того, они обеспечивают дополнительную звукоизоляцию зданий и являются декоративной отделкой. Также фасадные панели используются отдельно, вне системы навесных фасадов.

Для производства панелей используют разнообразные синтетические и природные материалы. Так, фасадные панели могут быть металлическими (из стали или цинка, меди или алюминия), деревянными, поливинилхлоридными и стеклянными. Также они могут быть изготовлены из керамогранита, фиброцемента или натурального камня. Размер панелей также может быть разным. Это могут быть изделия крупноразмерные (длина которых равна высоте этажа), мелкоразмерные наборные панели или профилированные листы, а также сэндвич-панели из нескольких слоев различных материалов.

Преимущества и недостатки облицовки фасадов панелями

Отделка домов фасадными панелями имеет много преимуществ. Прежде всего, такая отделка является прекрасной защитой строения от атмосферных осадков, температурных изменений и солнечных лучей.

Монтаж панелей отличается простотой и высокой скоростью работы. Для монтажа нет необходимости особым образом обрабатывать поверхности. Работать можно и летом, и зимой, и при любых погодных условиях. Установка панелей заключается в их механическом присоединении к несущим конструкциям или прямо к стенам строения с помощью крепежных элементов. Таким же способом панели соединяются и между собой. Крепежные элементы, используемые для работы - это скобы, шурупы, строительные гвозди. Крепить панели можно вертикально или горизонтально.

Другим преимуществом отделки фасадов панелями является возможность проведения ремонта старых строений, а также отделки не только стен, но и подшивки карнизов и других архитектурных деталей зданий. Декоративность фасадных панелей - еще одно их существенное преимущество перед другими способами и видами отделки стен здания. Их особенность - имитация разнообразных природных материалов таких, как кирпич, дерево или мрамор.

На фоне большого количества достоинств фасадных панелей существуют и некоторые недостатки такого способа отделки фасадов. К ним относятся необходимость дополнительных материальных вложений, а также необходимость привлечения специалистов для выполнения монтажных работ в некоторых случаях.

Металлические и виниловые фасадные панели

Для отделки фасадов могут быть использованы панели различных видов. Одним из наиболее распространенных видов являются металлические фасадные панели, имеющие полимерное покрытие. Они изготавливаются из оцинкованной стали или алюминия. Внешняя сторона их может быть перфорированной или гладкой. Перфорированной или гладкой может быть также кромка панелей для монтажа. Если она перфорирована, то для монтажа используются гвозди или саморезы. Если кромка не имеет перфорации, то отверстия для крепежных элементов просверливаются отдельно.

Покрыты металлические панели полиэстером, которые представляет собой материал на основе полиэфира, обладающий высокой прочностью, красивым глянцевым блеском и стойким цветом. Помимо полиэстера фасадные панели покрываются другими полимерами - пурал, пластизол. Платизол позволяет создавать на внешней стороне панелей разнообразные текстуры. Кроме того, он отличается высокой прочностью и не восприимчив к воздействию кислот и щелочей. Пурал характеризуется прочностью, плотной структурой, а также устойчивостью к воздействию ультрафиолета и химических веществ.

Также распространены виниловые фасадные панели. Они чаще всего используются для отделки стен. Для их производства используют поливинилхлоридные полимеры с разнообразными добавками - стабилизаторы, модификаторы, красители и др. Поверхность таких панелей может быть разнообразной, в том числе и рельефной. Монтаж их отличается простотой и быстротой, так как в нижней части панели имеется специальный замочек, а в верхней - кромка для крепления панели к стенам саморезами или шурупами, а также ответный замок. Нижний замок каждой панели защелкивается с ответным замком верхней панели. В результате образуется надежное соединение двух панелей, которое закрывает перфорированную кромку.

Панели виниловые фасадные крепят снизу в горизонтальном направлении. Их особенность - подверженность тепловому расширению. Для компенсации такого расширения предусмотрены пазы для крепежных элементов продолговатой формы. Рекомендуется использовать гвозди, изготовленные из алюминиевых сплавов. Это поможет исключить образование на виниловой отделке ржавых подтеков.

Панели из древесных волокон и вспененного полиуретана

Из расщепленной на отдельные волокна и спрессованной при высоком давлении и температуре древесины также производят панели для отделки фасадов зданий. Волокна связываются с добавлением особого компонента, называемого лигнин. Этот компонент представляет собой полимерное органическое соединение, которое содержится в клетчатке и выделяется путем горячего прессования древесины.

Сверху на изготовленные панели наносится краска, которая выполняет одновременно и защитную, и декоративную функцию. Панели хорошо склеиваются и просты в обработке. Их можно склеивать, сверлить, распиливать. Для их монтажа используют саморезы, которые крепятся к основе через перфорации в верхней части панели. Для монтажа также необходимы скобы и шурупы.

Панели из вспененного пенополиуретана монтируются с помощью шурупов из нержавеющей стали, имеющих полупотайную головку. Крепежные элементы к обрешетке прибиваются через отверстия, сделанные в ступеньке, специально предназначенной для этой цели. При монтаже панели укладывают вертикально, совмещая гребень с пазом. Пенополиуретан, используемый для изготовления панелей, представляет собой неплавкую пластмассу, которая имеет ячеистую структуру. Порядка 97 процентов объема материала заполнено газом. К полимеру добавляется мраморная крошка, которая прочно соединяется с ним под воздействием высоких температур. Внешняя часть изделия покрыта клинкерной фасадной плиткой.

Сэндвич-панели

Для отделки стен домов применяются многослойные сэндвич-панели. Они состоят из двух слоев металла толщиной полмиллиметра, между которыми запрессована пластиковая пластина толщиной от 20 до 70 миллиметров. Также между слоями металла имеется слой пароизоляции толщиной 0,05 миллиметров. Подобная конструкция панели обеспечивает ее высокие звукоизоляционные характеристики, устойчивость к температурным изменениям в пределах -50 - +80 градусов. Внешние слои конструкции изготовлены из металлического сплава алюминия, магния и марганца и внешне имитируют разнообразные поверхности - дерево, оштукатуренную поверхность и др. текстуры.

Монтаж таких плит осуществляется с помощью саморезов или дюбелей (для бетонного основания). Благодаря пазо-гребневому соединению плит, облицовка отличается прочностью и устойчивостью к воздействию влаги. Все стыки между панелями и каркасом обрабатываются мастикой для надежной герметизации. Также их заделывают неопрено-полиуретановой лентой, полиуретановыми прокладками или полиуретановой пеной. Торцевые швы закрываются монтажной пеной. Для их заполнения можно также использовать минеральную вату. Сверху крепятся специальные планки.

Помимо описанного выше вида сэндвич-панелей, для отделки фасадных поверхностей часто используют панели, изготовленные на основе кассетного профиля. Такой профиль представляет собой стальную тонколистовую конструкцию, в середине которой расположен теплоизоляционный материал, а внешние стороны ее отделаны фасадными панелями. Кассетный профиль может иметь различную толщину. При выборе его толщины учитывают климатические особенности местности, в которой расположено здание, а также толщину слоя имеющегося теплоизоляционного материала. Профиль может иметь толщину в пределах 10-20 сантиметров.

По показателям теплопроводности панель толщиной 10 сантиметров соответствует кирпичной стене толщиной 1,4 м, стене из шлакоблока толщиной 0,95 ми газобетонной стене, толщина которой составляет 60 сантиметров. Благодаря этому сэндвич-панели кассетного типа рекомендуется применять ля отделки фасадов домов, расположенных в местности с резкими температурными перепадами и холодным климатом.

Панели из керамогранитных и фиброцементных плит

Фиброцементные панели используют для ремонта фасадов старых строений или утепления и отделки новых домов. При монтаже фасадных панелей этого вида необходима деревянная или металлическая каркасная система. Монтаж производится с помощью кляммеров. Внешние поверхности плит покрыты полиуретановой или акриловой краской. Часто они имитируют каменные, мраморные, деревянные или кирпичные поверхности.

Керамогранит применяют для производства панелей для отделки фасада. Его крепят к армирующему слою, который представляет собой алюмопластиковый сотовый каркас. Фасады из керамогранита отличаются хорошей устойчивостью к воздействию ветра, устойчивы к ударным нагрузкам. Монтаж таких плит можно осуществить несколькими способами, наиболее надежным и рекомендуемым из которых является их приклеивание. Приклеивать плиты необходимо на сетку из стекловолокна, которая имеет ячейки со стороной 4 или 3 миллиметра. Клей для этого используют полиуретановый двухкомпонентный.

Фасадные панели из стекла

В основном фасадное остекление используется в больших строениях, например, офисных зданиях. В последнее время стеклянные панели начали использовать и для отделки частных домов, имеющих нестандартную архитектуру. Разновидностью такой отделки является облицовка фасадов кристаллизованными панелями из стекла, созданными из неорганических компонентов. Монтируются они на профиль из алюминия. При этом профиль может быть полностью спрятан за стеклом или оставаться видимым.

Монтаж фасадных панелей

Правила крепления узлов и элементов фасадных панелей, необходимые зазоры и расстояния между деталями обычно указаны в инструкции по монтажу. Такая инструкция имеется в комплекте приобретаемых фасадных панелей и монтажные работы должны быть проведены в соответствии с ней.

Крепятся панели к стене или обрешетке. При видимом креплении для работы используют саморезы, заклепки или кляммеры, с помощью которых панели прикручиваются к каркасу или несущим конструкциям. Также можно выполнить скрытое крепление панелей. В этом случае с внутренней стороны плиты делают пазы, через которые к несущим конструкциям крепят панели крепежными элементами. Применяя скрытый способ крепления панелей, можно получить красивую отделку фасадных поверхностей. Но при этом увеличиваются затраты.

Помимо непосредственно панелей при отделке фасадов применяют специальные доборные элементы. К ним относятся стартовая полоса, ветровая доска, J-профиль и - F профиль, внешний и внутренний угол, дверная и оконная накладка. Стартовая полоса предназначена для монтажа нижнего ряда, а профили используются для монтажа ветровой доски, софитов и облицовке вертикальных срезов и углов эркера. Для декоративной отделки окон и дверей используют соответствующие накладки, а для оформления торцов кровли - ветровая доска. Для отвода дождевой воды используют при отделке такой доборный элемент, как отлив, а для фиксации края завершающего ряда панелей предназначена завершающая планка.

Фасадные панели - отличный способ красиво оформить наружную часть здания, сделать дом оригинальным и неповторимым. При этом одновременно конструкции здания будут надежно защищены от негативных внешних воздействий - осадков, изменение температуры воздуха, ветровых нагрузок и др

Перейти в раздел: Фасады → Панели виниловые фасадные → Панели виниловые фасадные SNOW BIRD и аксессуары

Линеарные фасадные панели: преимущества и особенности крепления

Фасадные линеарные панели – современная альтернатива сайдингу для эстетичной, долговечной и недорогой отделки здания. Кассетные панели такого типа используют для облицовки жилых и общественных построек и создания вентилируемых декоративных фасадов. Профессиональные строители отмечают прочность, долговечность и надежность линеарных кассет, при этом их стоимость остается демократичной в сравнении с аналогичными материалами.

Как изготавливают линеарные кассеты, способы монтажа и преимущества

Технология изготовления линеарных панелей базируется на методе прокатки оцинкованной стали с полимерным цветным покрытием. Линеарные панели, которыми отделывают фасады, могут иметь разную конфигурацию – иметь открытые или закрытые торцы, гладкую или профилированную поверхность.

Преимущества линеарных панелей:

  • Широкая цветовая гамма. Для защиты от коррозии и декоративности оцинкованных кассет используют разные виды полимерного покрытия, которые повышают устойчивость к механическому воздействию и УФ-излучению.
  • Разнообразие параметров. Длина кассеты может варьироваться от 0.9 до 6 метров. Размер линеарной панели рекомендуется выбирать, учитывая параметры фасада, чтобы избежать лишних стыков.
  • Незаметное скрытое крепление, долговечность эксплуатации и минимальный уход.
  • Простота и скорость монтажа (возможность работать при разных температурах). Монтаж линеарных панелей при горизонтальном размещении сверху вниз, при скрытом креплении используются саморезы. По технологии верх панели вставляют в нижний паз предшествующей панели. При вертикальном размещении действует та же система, только установка ведется слева направо.
  • Высокие технические характеристики – сочетаемость с другими отделочными материалами, отличная степень звуко- и теплоизоляции, небольшой вес, устойчивость к влаге и возгоранию.
  • Устойчивость к температурным перепадам. Устанавливать панели можно при температуре от плюс 50 до минус 50. При этом срок службы достигает 25 лет.
  • Декоративность отделки. Сочетая разные виды кассет, можно создать лаконичный или наоборот яркий фасад необычного цвета, с имитацией кирпичной кладки или камня.

Несмотря на большое количество современных строительных материалов на рынке линеарные кассеты пользуются большой популярности – видно, что это перспективное направление в отделке фасадов.

По вопросам производства обращайтесь
по телефону: +7 (903) 726-12-25
или на e-mail: [email protected]

Кассетные вентфасады. Фасадные термопанели — «МетстатьГрупп»

Внешний вид здания можно облагородить разными способами. Это зависит от конструкции и типа объекта, ваших вкусов и денежных возможностей. Влияет, конечно, и климат. Он в нашей стране далеко не всюду теплый, поэтому хозяева частных коттеджей и домов постоянно вопрошают, чем утеплить дом. Одним из относительно новых решений являются фасадные термопанели. При этом они успели в короткие сроки завоевать неплохую популярность.

Кассетные вентилируемые фасады по своему устройству довольно просты. Это легкий металлопрофильный каркас, устанавливаемый на здании, к которому самонарезными винтами прикрепляются тонкие — металлические панели 0,5 мм. Типоразмеры такой облицовки представлены в нескольких вариантах, а цветовая гамма очень разнообразна. В связи с этим вы можете добиваться великолепных результатов, сочетая и комбинируя элементы как душе угодно. Привлекательная внешность будет обеспечена любому строению.

Кассетные фасадные системы плюсы имеют не только в этом:

  1. Легкость этой системы позволяет монтировать ее на здания из таких материалов, как пенобетон или различные панели.
  2. Устанавливать систему можно и на неровные поверхности, экономя на выравнивании существенные деньги.
  3. Вы получаете возможность скрыть наружные коммуникации, одновременно защитив их от внешних воздействий.

Однако, оформлять такими системами не стоит все строения без разбору. Все, что стерпит заводской цех или склад, на небольшом офисе или даже доме будет смотреться не слишком гармонично и радужно.

Но альтернатива есть — это термопанели. Сюда вошли все проверенные временем плюсы кассетных систем, а также новые уникальные достоинства. В новой облицовочной системе используются панели с трехслойным устройством:

  1. Основа (ею панель обращена к зданию).
  2. Утеплитель вспененный. Он позволяет не утеплять наружные стены.
  3. Клинкерная плитка, которая нередко имитирует натуральную кирпичную кладку.

Помимо саморезов, панели имеют и свою собственную фиксацию. При помощи специальных пазов и гребенок на торцевых частях они зацепляются при монтаже друг за друга.

Подытожим достоинства новой фасадной системы:

  1. Можно облицевать любой фасад — даже бревенчатый дом. Монтаж легкий, но держаться все будет надежно.
  2. Предварительное утепление стен не нужно.
  3. Производитель комплектует продукцию полным набором фурнитуры, что позволяет без проблем придать зданию великолепный облик.
  4. Панели обладают низкой теплопроводностью и высокой прочностью своего наружного слоя.
  5. Кирпичная кладка безукоризненно воспроизведена, выбор дизайна очень широк.
  6. Ухаживать за фасадом практически не надо, а обновлять его и тем более.

Сравнительно недавно отечественное строительство познало такой отделочный материал для наружных стен зданий. Однако, по востребованности термопанели находятся далеко не на последнем месте. Это ли не свидетельство реально существующих многочисленных плюсов?

Фасадные панели Полиалпан: технология монтажа, цена

Содержание:

  1. Особенности технологии изготовления
  2. Особые свойства
  3. Монтаж панелей


Фасадные материалы, выпускаемые российскими предприятиями, не только не уступают по качеству аналогам зарубежного производства, но и лучше оптимизированы для эксплуатации в условиях отечественного климата.

Панели и сайдинг российского производства имеют более доступную стоимость и могут быть поставлены заказчику в рекордно короткое время.

Торговая марка Полиалпан представляет на рынке материалов для вентилируемых фасадов теплосберегающие облицовочные панели, соответствующие российским и зарубежным стандартам.

Перед запуском в производство продукция прошла полный комплекс необходимых испытаний и исследовательских тестов в части выполнения требований санитарно-гигиенических и технологических условий, а также норм противопожарной безопасности.

Особенности технологии изготовления

Фасадные теплосберегающие плиты торговой марки Полиалпан, наряду с другими строительно-отделочными материалами данного бренда, изготавливаются на автоматизированных технологических линиях производства ведущих европейских компаний.

Благодаря использованию передовых технологий и грамотному подходу по загрузке имеющихся на предприятии производственных мощностей, компания-изготовитель имеет возможность удерживать высокий темп выпуска продукции.

Возможности предприятия позволяют выпускать до 500 тысяч квадратных метров панелей в год, благодаря чему цена на изделия является более выгодной по сравнению со стоимостью продукции менее загруженных предприятий.

Назначение панелей

Как и другие отделочные материалы кассетного типа, фасадные плиты данной торговой марки предназначены для повышения уровня тепловой защиты помещений жилых зданий и строений других типов.

Панели производства компании Полиалпан могут использоваться для теплоизоляционной облицовки стен из бетона и железобетона, ячеистого бетона, деревянного бруса, кирпича и строительного камня.

Цена панелей полностью компенсируется экономией энергоносителей благодаря дополнительной теплоизоляции.

Панели данного бренда являются оптимальным выбором для тех застройщиков и домовладельцев, перед которыми стоит задача не только создать привлекательный внешний облик фасада, но и утеплить его, повысив тем самым экономию теплоносителя.

Компания-производитель декларирует индивидуальный подход к каждому покупателю своей продукции, оперативно реагируя на пожелания и замечания клиента.

Эффективная программа взаимодействия с поставщиками и партнерами позволила наладить обширную дилерскую сеть, благодаря чему изделия торговой марки Полиалпан доступны покупателям в большинстве регионов страны.

Особые свойства

Принципиальное отличие данных фасадных панелей от материалов других брендов заключается в наличии теплоизолирующего слоя, благодаря чему повышается разница температур снаружи здания и внутри воздушного зазора.

Данное техническое решение позволяет снизить толщину утеплителя навесного фасада, что приводит к снижению его расхода (а соответственно, и стоимости), а также к уменьшению толщины и веса фасадной конструкции.

Технология выполнения работ не содержит этапов, требующих особых условий окружающей среды, поэтому выполнение монтажа термопанелей торговой марки Полиалпан в составе вентилируемых фасадов может осуществляться круглогодично.

Конструктивные особенности панелей и применение особо легких материалов обеспечивают изделиям весьма небольшой вес, благодаря чему снижается нагрузка на стены и фундамент.

Малая масса позволяет увеличить шаг между опорными направляющими, снизив тем самым объем монтажных работ и затраты на приобретение комплектующих.

Конструкция

Панели представляют собой трехслойную конструкцию, состоящую из наружного металлического слоя, внутреннего утеплителя и наклеенного на него с тыльной стороны слоя металлической фольги.

Внешний облицовочный слой изготавливается из листового алюминия, толщина которого составляет 0,5 мм. Поверхность наружного слоя имеет особую фактуру, имитирующую один из натуральных материалов.

Для защиты металлического листа от коррозии и придания поверхности требуемого оттенка он покрывается с двух сторон лакокрасочным материалом. Толщина лака с внешней стороны в 5 раз выше, чем толщина окраски внутреннего слоя.

Фасадные плиты данной торговой марки поставляются в более чем 20 вариантах расцветок.

Материалом теплоизоляции служит плотный пенополиуретан, который прочно скреплен с наружным и внутренним слоем металлизации.

Толщина утеплителя составляет 25 или 40 мм. Внутренний слой панелей данного типа изготавливают из алюминиевой легированной фольги толщиной 0,05 мм.

Панели выпускаются в едином типоразмере шириной 500 мм. Длина панелей может варьироваться в зависимости от конкретного проекта.

Монтаж панелей

Технология установки панелей данной торговой марки принципиально не отличается от порядка монтажа отделочных материалов других производителей.

Изделия крепятся на поверхность фасада с помощью каркасной системы вертикальных и горизонтальных направляющих.

Облицовочные плиты данного типа устанавливаются на специальных кронштейнах, которые монтируются на горизонтальных направляющих.

Благодаря особой системе крепежа плиты Полиалпан быстро монтируются на фасад, плотно прилегая друг к другу по фасонным торцевым поверхностям.

Российские потребители дают высокую оценку качеству и долговечности панелей данного типа, подчеркивая в своих отзывах их небольшой вес и легкость монтажа. Особую привлекательность данному материалу придает его доступная цена и тщательно продуманная технология установки в составе систем с вентилируемым зазором.

видов облицовки фасадов - Asia Technic

Плоский лист

Flat Sheets - это экономичная, многоцелевая строительная плита, которую можно использовать в различных наружных и внутренних помещениях, начиная от облицовки, карнизов и облицовки до потолков, перегородок, панелей и подвесных полов.


Плоский лист

Панель

Панельный фасад, который дополняет ваше видение, имеет собственный характер и генерирует энергию.Энергия - солнечные панели для строительства интегрированных фотоэлектрических фасадов, впечатляющие с архитектурной точки зрения, экономичные и экологически устойчивые. Формы - панели от дождя, ламели облицовки или дизайнерские профили для выражения ритма и потока. Материалы - нержавеющая сталь, алюминий, служат десятилетиями. Цвета - высокое качество и широкое разнообразие с силой выражения


Панель

Кассета с крючком

Кассетные фасадные системы обычно состоят из 5 основных компонентов: основная несущая конструкция, несущие рельсы, изоляция (цельная или многослойная), зона вентиляции и кассета.Движение или расширение конструкции из-за теплового расширения или сжатия компенсируется за счет разбиения фасада на зоны облицовки и включения компенсаторов в опорные рельсы.


Кассета с крючком

Кассеты

можно закрепить на месте с помощью заклепок, винтов, профилированных кронштейнов для кассет или с помощью системы болт-крюк непосредственно на опорных направляющих.

Кассета с невидимым креплением

Использование кассет в фасадах навесных стен связано с разработкой широкоформатных компонентов для особенно быстрой и экономичной установки. Эта облицовка отличается своими размерами и выступающими поверхностями. Четыре боковых края профиля загнуты. Мы предлагаем клиентам возможность изготовления кассет для конкретных проектов. После установки на подходящие подконструкции кассеты придают зданиям функциональный футуристический вид, который часто используется в административных и коммерческих зданиях.


Кассета с невидимым креплением

Плоская приварная шпилька

Приварка шпилек - это быстрый, надежный и точный метод приваривания металлической застежки к другому металлическому объекту. Полученное сварное соединение прочнее, чем шпилька или основной материал.


Плоская приварная шпилька

Для того, чтобы приварить шпильку, доступ требуется только с одной стороны, что снижает необходимость в обращении с компонентами.Сварные швы также являются герметичными и защищенными от несанкционированного доступа, а поскольку в листе нет отверстий, проблемы с коррозией уменьшаются, а заготовка не ослабляется. Приварка шпилек также может использоваться на односторонних полированных или окрашенных материалах с предварительно нанесенным покрытием. Крепеж может быть изготовлен из многих металлов или сплавов. Преимущества приварки шпилек: Быстрое крепление. Без обратной маркировки. Сварное соединение прочнее основного материала или шпильки. Доступ требуется только с одной стороны. Нет отверстий, следовательно, нет утечки или ослабления листа.Защита от взлома. Предварительно окрашенные или окрашенные материалы можно сваривать. Оборудование портативное и легко подключается. Фактически, приварка шпилек устраняет все недостатки следующих проблем.

Установка:

Используйте панели только из одной партии. Металлический цвет должен быть установлен в том же направлении покрытия. Направление покрытия указано на обратной стороне панелей.


Типы фасадных систем

Архивы - Danpal

По мере развития архитектуры здания сталкиваются с постоянно растущей проблемой: как выделиться среди толпы.Как поставщик, у Danpal есть потенциальный ответ, и мы называем его Danpatherm. Эта концепция на основе кассет дает нам возможность использовать наши фасадные решения на основе Danpatherm K7 и Danpatherm K12 в качестве носителей для передовых систем светодиодного освещения. Этот трюк с освещением является уникальным на нашем рынке, и именно он позволяет фасадной системе Danpatherm Façade System «выделяться из общей массы».

Давайте сделаем шаг назад, чтобы понять, что отличает фасадное решение K7 и K12 от других вариантов полупрозрачности. Концепция дизайна Danpatherm основана на реализации полностью готовых сборных кассет, которые окружены панелями Danpalon , покрывающими каждую сторону. Эти стеклопакеты изолированы от внешних элементов и прибывают на площадку в нужном размере и готовы к установке. Доставка готового продукта на место резко снижает потребность в людских ресурсах и человеко-часах для успешной установки.

Таким образом, мы установили, что время на месте может быть сокращено и что кассеты прибывают полностью готовыми, что исключает необходимость дополнительных инженерных работ на месте.Следующим атрибутом, который следует учитывать, который является ключевым для нашей системы Danpatherm, является то, что в нашем случае двойное остекление означает, что вы можете удалить внешнюю или внутреннюю поверхность кассеты без ущерба для погодных условий. При рассмотрении вопросов долгосрочного обслуживания эта способность станет еще более важной и впечатляющей. Можете ли вы представить себе, каковы финансовые последствия необходимости снятия всего фасада и, тем самым, компрометации жителей здания?

Следующим, более очевидным моментом, который необходимо осветить, является то, что, используя две панели с микроэлементами Danpalon вместе в одной кассете, мы можем более чем вдвое увеличить U-Value! Вы можете спросить, более чем вдвое больше значения u, как это возможно? Итак, разделив две панели Danpalon воздушным зазором, мы, по сути, захватили слой воздуха в качестве дополнительной изоляции. По-прежнему недостаточно, как насчет использования кассеты в качестве носителя для изоляционного материала из стекловолокна и достижения коэффициента u 0,52 Вт / м2 · К! Следует помнить, что даже добавляя изоляционный материал, мы все равно можем достичь измеримых уровней светопропускания.

Теперь, если бы было недостаточно одной фасадной системы типа , которая могла бы предложить все эти атрибуты, причем некоторые из них были совершенно уникальными - K7 и K12 также могут предоставить вам светодиодный свет! Чтобы достичь этого высокотехнологичного инженерного подвига, Danpal сотрудничал со специалистами по светодиодному освещению, которые вместе разработали индивидуальное световое решение для кассетного модуля Danpatherm.Решение состоит из отдельных наружных светодиодных блоков со степенью защиты IP67, каждый из которых может излучать полный спектр как цветного, так и белого света.

Что это значит для архитектора и что это значит для его следующего строительного проекта? Это означает, что теперь у архитектора есть возможность уникальным образом преобразить сам фасад здания в яркое отображение света! Отображение света, которое отражает замысел архитектора и говорит на языке дизайна здания.Прекрасный пример использования этой технологии можно увидеть на арене Antel Arena в Уругвае. Эта многоцелевая крытая спортивная арена может вместить до 15 000 человек и освещает ночное небо с помощью светового дисплея, видимого с расстояния.

Возможно, пришло время пересмотреть наш взгляд на Danpatherm и в процессе заново открыть для себя магию светодиодных дисплеев. Чтобы смотреть на наши проекты глазами, что можно и что можно сделать, подходя к дизайну с «детской» открытостью к «невозможному». В Danpal у нас есть привычка превращать невозможное в реальность, позволяя нашим клиентам создавать с помощью света магию. Мы называем это… Light Architecture !

Фасадные панели Крепление KeraTwin с помощью зажимной системы K20

Артикул 680 Двойной зажим K20 * Вес: 45 кг / 1000 штук Перфорация: 2 x 3,3 мм Ø Материал: AlMg3 h32 (EN AW-5754), окрашенный в черный цвет, RAL 7021

Артикул 681 Зажим для кромки K20 * Вес: 24 кг / 1000 штук Перфорация: 4 x 3,3 мм Ø Материал: AlMg3 h32 (EN AW-5754), окрашенный в черный цвет, RAL 7021

Артикул 682 Зажим кромочный K20 левый Вес: 24 кг / 1000 шт. Перфорация: 4 x 3.Ø 3 мм Материал: AlMg3 h32 (EN AW-5754), окрашенный в черный цвет, RAL 7021

Артикул 683 Зажим K20, правый Вес: 24 кг / 1000 штук Перфорация: 4 x 3,3 мм Ø Материал: AlMg3 h32 (EN AW-5754), окрашенный в черный цвет, RAL 7021

Артикул 684 Одинарный зажим K20 Вес: 45 кг / 1000 штук Перфорация: 2 x 3,3 мм Ø Материал: AlMg3 h32 (EN AW-5754), окрашенный в черный цвет, RAL 7021

Артикул 675 Заклепка из нержавеющей стали, черная Вес: 1,05 кг / коробка Номинальные размеры: 3,2 x 9,5 мм В комплекте: 500 шт. Удлиненный стержень (58 мм)

Артикул 506 Лента стыковочная, черная Вес: 0.5 кг / рулон Номинальные размеры: ширина 40 мм, самоклеящаяся 50 м, атмосферостойкость

Артикул 688Соединительный профильМатериал: EN AW 6063 T66, окрашенный в черный цвет, RAL 7021, окрашенный в цвет RAL, по запросу Длина: 1496 мм

Артикул 689 Зажим для стыкового профиля Материал: AlMg1 (EN AW 5005 A) неокрашенный В комплекте: 100 шт.

Важно: категорически избегать использования силиконовых каучуков, так как силиконовые жидкости выделяют и образуют липкие поверхности, на которых прилипает грязь.Поэтому используйте только упомянутые компоненты системы (вспененные детали, резиновый профиль EDPM, шайбу из неопреновой резины), а также рекомендованные нами указывающие, склеивающие и уплотнительные материалы. Мы будем рады подробно проинформировать вас. По-прежнему требуется обычная заключительная уборка после завершения строительных работ. Гарантия на систему KeraTwin ® K20 в рамках общего сертификата No. Z-33.1-1175 органа строительного надзора применяется только в том случае, если используются компоненты системы, показанные на этих страницах.

MondoClad® - Твердые алюминиевые облицовочные панели

Обзор


MondoClad® - это сплошные алюминиевые панели премиум-класса, изготовленные из морского алюминия. Предлагая исключительное качество и огнестойкость, MondoClad® представляет собой идеальное решение для облицовки из негорючего материала, обеспечивающее соответствие требованиям и безопасность без каких-либо осложнений.

Категорически негорючие, сертифицированные по стандарту AS1530.1, наши массивные алюминиевые облицовочные панели MondoClad выпускаются в широком диапазоне отделок и размеров, чтобы обеспечить выполнение даже самых сложных конструкций.

MondoClad предоставляет архитекторам, дизайнерам, разработчикам, строителям и подрядчикам массивные алюминиевые фасадные панели премиум-класса, которые они могут безопасно выбрать для коммерческих, образовательных, детских и жилых проектов без ущерба для дизайна.

В MondoClad используется высококоррозионно-стойкий морской сплав, поэтому он идеально подходит для установки в суровых условиях Австралии.

Вместе с негорючестью, низкими эксплуатационными расходами и возможностью складывания в кассеты MondoClad представляет собой идеальное решение для алюминиевых панелей для нового строительства или проектов перекладки.

Превосходная архитектурная окраска PVDF алюминиевой облицовочной системы MondoClad обеспечивает устойчивость к ультрафиолетовому излучению, сохранение цвета и продукт, который выдержит испытание временем.

MondoClad обеспечивает высокий уровень экологической безопасности и на 100% пригоден для вторичной переработки.

На местном складе MondoClad различных цветов и размеров также предлагает индивидуальные цвета и размеры по запросу.

Преимущества MondoClad®

100% негорючий согласно AS1530.1

Это означает, что MondoClad® соответствует требованиям NCC, что упрощает процесс согласования зданий и гарантирует своевременное выполнение вашего проекта. Он также является идеальным выбором для проектов по переобложке, в которых существующие панели (то, что мы сейчас называем «горючей облицовкой») не соответствовали государственным и национальным законам.

Нестандартные размеры, цвета и покрытия

MondoClad® предлагает нестандартные цвета и размеры листов, включая негабаритные алюминиевые облицовочные листы, обеспечивающие достижение вашего дизайна.

Гарантия 15 лет Твердые алюминиевые панели MondoClad®

обеспечивают хорошее сохранение цвета и не окисляются со временем.

Отделка PVDF

Алюминиевая фасадная система с превосходной долговечной отделкой, без трещин при изготовлении.

Высококачественный морской алюминий

MondoClad® разработан так, чтобы быть устойчивым к коррозии, то есть не окисляться. Высококачественная прочная алюминиевая панель - идеальный выбор для любого помещения.

Простота изготовления

При складывании, фрезеровании и резке.

На складе в Австралии

Так как MondoClad® хранится на местных складах, сроки доставки сокращаются.

Консультации эксперта

Команда экспертов с обширными отраслевыми и техническими знаниями готова помочь с вопросами.

По конкурентоспособной цене Рыночные цены на системы алюминиевой облицовки

MondoClad® соответствуют текущему климату в отрасли, что делает их доступным и высококачественным вариантом.

Приложения

Алюминиевые панели

MondoClad представляют собой идеальный фасадный материал для зданий и строительных проектов по всей Австралии. Предлагая обширную цветовую палитру, массивная алюминиевая облицовка MondoClad представляет собой безопасное, экологичное и долговечное решение для проектирования зданий в Австралии.

Установив эталон для предварительно окрашенных алюминиевых стеновых панелей, MondoClad подходит для широкого спектра применений, включая высотные здания, образование, здравоохранение и жилые дома.

MondoClad - идеальная альтернатива негорючей облицовке для проектных построек, которые ориентированы на превышение требований противопожарного законодательства или для повторной облицовки существующих проектов, в которых когда-то использовались горючие облицовочные материалы.

MondoClad - массивные алюминиевые фасады премиум-класса

Узнайте больше о решениях для облицовки фасадов HVG в нашем каталоге негорючей облицовки
Свяжитесь с HVG Facades сегодня для получения дополнительной информации о массивных алюминиевых панелях MondoClad® премиум-класса или запросите образец онлайн прямо сейчас.
Позвоните по телефону 1300 881 712 или по электронной почте: [адрес электронной почты защищен]

Технические характеристики


Спецификация MondoClad®

Система облицовки алюминиевых массивных алюминиевых панелей

Фиксированная водонепроницаемая кассетная панель - толщина 3 мм

1. ОБЪЕМ РАБОТ

Объем работ включает в себя проектирование, изготовление и установку массивной алюминиевой облицовки MondoClad®, в комплекте со всеми необходимыми опорными конструкциями, анкерами, крепежом и фурнитурой для обеспечения полной установки, в полном соответствии с требованиями и намерениями чертежи и спецификации здесь.

Система облицовки должна устанавливаться вместе с соответствующими колпачками, гидроизоляцией и т. Д. Утвержденным субподрядчиком, специализирующимся на облицовке, в соответствии с рекомендациями поставщика.

2. КОНЦЕПЦИЯ ДИЗАЙНА

Предлагаемая облицовка панелей MondoClad® должна быть основана на водонепроницаемой кассетной системе панелей и разделена на отдельные панели, как указано на архитектурных чертежах.

Типовая панель должна быть оборудована уголками из экструдированного алюминия.Такие кронштейны должны быть расположены таким образом, чтобы кронштейны, прикрепленные к соседним панелям, перекрывали друг друга.

Крепление панелей должно происходить и быть скрытым внутри стыков панелей через перекрывающиеся угловые кронштейны в каналы обрешетки позади.

Между элементами облицовки должен быть предусмотрен строительный шов шириной не менее 12 мм для облегчения монтажа панели. Все детали крепления и соединения должны быть спроектированы с учетом ожидаемых тепловых и структурных перемещений.

Чтобы скрыть крепления и сформировать водонепроницаемое уплотнение, заделайте строительный шов подходящим силиконовым или полиуретановым герметиком поверх несущего стержня из вспененного материала с закрытыми порами. Применяемый герметик должен соответствовать рекомендациям поставщика герметика.

В идеале горизонтальные участки облицовки должны иметь уклон 1:15

(4 прибл.) И для предотвращения образования пятен должен располагаться под уклоном от видимых вертикальных участков фасада.

3. КРИТЕРИИ ПРОЕКТИРОВАНИЯ

Вся облицовка массивных алюминиевых панелей MondoClad должна иметь такую ​​конструкцию, чтобы соответствовать или превосходить указанные характеристики, требуемые для преобладающих местных погодных условий.

3.1. Расчетная ветровая нагрузка:

кПа положительный и отрицательный.

Ни один элемент облицовки не должен выдерживать остаточную деформацию или разрушение при нагрузке, эквивалентной 1,5-кратному расчетному давлению ветра.

3.2. Прогиб

Прогиб любой алюминиевой рамы не должен превышать 1/150 светового пролета.

3.3. Расширение и сжатие

Облицовка должна быть изготовлена ​​и возведена таким образом, чтобы обеспечить полное расширение и сжатие компонентов.Любое изменение температуры из-за климатических условий не должно вызывать опасного коробления, раскрытия стыков, чрезмерных нагрузок на крепления и анкеры, шума любого рода или других дефектов.

3.4. Плоскостность

С глянцем 30% по шкале GARDNER, поверхность облицовки, взятая отдельно, не должна иметь каких-либо неровностей, таких как масленка, волны, застежки и другие дефекты, если смотреть из любого положения, но не менее чем под углом 15 градусов к поверхности. истинная плоскость панели, при естественном освещении падения не менее такого же угла.

4. МАТЕРИАЛЫ И ОТДЕЛКИ

4.1. Материал облицовки

Вся облицовка должна быть выполнена из цельной алюминиевой панели MondoClad толщиной 3,0 мм, ASTM Alloy 5052

(а) Толщина:

3,0 мм

(б) Механические свойства:

Предел прочности 215 МПа

0,2% предел текучести> 160 МПа

Относительное удлинение 7%

Модуль упругости 69,3 ГПа

(c) Звук:

Фактор абсорбции NCR-0.05 Отражение 95%

(d) Жесткость (E x I)

: 0,240 кНм2 / м

(e) Вес панели

: 8,31 кг / м2

(f) Отделка

Наружная поверхность облицовочной панели должна быть предварительно обработана поставщиком на заводе-изготовителе с помощью фторполимерного покрытия из ПВДФ или ФЭВЭ, или их комбинации, нанесенной с помощью процесса «ОБРАТНОЕ ПОКРЫТИЕ РОЛИКА». Общая толщина сухой пленки покрытия должна составлять минимум 30 микрон и состоит из конверсионного хроматного покрытия, ингибирующей грунтовки и верхнего слоя.

Поверхность с покрытием должна строго соответствовать:

Готовая поверхность должна быть защищена на заводе-изготовителе самоклеющейся пленкой для отслаивания, испытанной на выдерживание не менее 3 месяцев воздействия местных погодных условий без потери исходных характеристик отслаивания, появления пятен или других повреждений.

Не допускается нанесение фторполимерной системы покрытия распылением до или после формования и придания формы элементам облицовки.

Обратная сторона поверхности облицовочной панели, обращенная к стене, должна быть финишной.

(г) Цвет / Глянец

: Согласно стандартной таблице цветов MondoClad® с прибл. 30% блеск по шкале GARDNER

4.2 Монолитный алюминий MondoClad должен быть испытан в соответствии с перечисленными ниже австралийскими стандартами.

Тест Описание Результат
AS 1530.1 Методы огнестойких испытаний строительных материалов, компонентов и конструкций Испытание материалов на горючесть Прошло
AS 1530.3 Одновременное определение воспламеняемости, распространения пламени, тепловыделения и дымовыделения »

Индекс воспламеняемости 0

Распространение пламени 0

Тепловыделение 0

Дымовой выпуск 0-2

4.3. Алюминиевый профиль

Невидимая экструзия должна быть из алюминиевого сплава AA 6063-T5 с чистовой отделкой.

4.4. Крепеж

(a) Крепежные детали, включая скрытые винты, гайки, болты и другие элементы, необходимые для соединения алюминия с алюминием или алюминия со сталью, должны соответствовать AS 3566.2 и иметь тип, соответствующий его применению и условиям воздействия.

Класс 1 и 2: Внутренние приложения.

Класс 3: Внешнее применение, умеренное промышленное и морское применение.

Класс 4: тяжелые морские условия

(b) Заглушки, используемые для крепления панели MondoClad к алюминиевой подрамнике, должны быть из алюминиевого сплава с сердечником из нержавеющей стали.

(c) Все крепежные анкеры, кронштейны и аналогичные приспособления, используемые при возведении, должны быть из алюминия, немагнитной нержавеющей стали, стали с цинковым покрытием или стали, оцинкованной горячим способом.

4.5. Разнородные материалы

Если две поверхности из разнородного материала соприкасаются, такие поверхности должны быть изолированы слоем ПВХ или полиэтиленовой ленты.

5. ИЗГОТОВЛЕНИЕ

5.1. Все облицовочные панели должны быть изготовлены и собраны на заводе в соответствии с техническими данными поставщика и в соответствии с лучшими стандартами качества под опытным заводским надзором и контролем.

5.2. Все панели должны быть разрезаны и обработаны с использованием оборудования и инструментов, рекомендованных и утвержденных поставщиком панели. После складывания в кассеты экструдированный алюминиевый профиль должен быть прикреплен к обратному изгибу глубиной не менее 20 мм с помощью глухих заклепок 5 мм.

Заклепки должны быть правильно расположены на расстоянии не менее 15 мм от края панели MondoClad, а расстояние между заклепками не должно превышать 500 мм.

Углы панелей должны соответствовать чертежу поставщика №6.6.10. (прилагается)

5.3. Если потребуется усиление панели, экструдированный алюминиевый профиль подходящего поперечного сечения и прочности должен быть приклеен к обратной стороне панели MondoClad с помощью двусторонней ленты «3M VHB4991» или «Tesa 7078 ACX Plus». Применение систем склеивания должно строго соответствовать спецификациям и рекомендациям поставщика. Концы ребра жесткости должны быть механически соединены с подрамником панели.

5.4. Каждая панель должна иметь маркировку на обратной стороне для облегчения определения размера и расположения.

5.5. Готовые панели должны храниться и транспортироваться на строительную площадку в вертикальном положении лицом к лицу, соответственно. спина к спине, с соответствующей защитой от царапин и вмятин.

5.6 Заводская защитная пленка для отслаивания должна удаляться только после того, как панели были установлены на месте.

6. УСТАНОВКА

6.1 Панели должны храниться на месте в вертикальном положении, лицом к лицу, соответственно. спина к спине, с соответствующей защитой от царапин и вмятин.

6.2 Любые компоненты, в которых обнаружены какие-либо дефекты, в том числе деформированные, искривленные, помятые, истертые и сломанные элементы, устанавливать нельзя. Деталь или детали, которые были повреждены во время установки или после этого до момента окончательной приемки, должны быть удалены и заменены.

6.3 Запрещается резка, обрезка, сварка или пайка каких-либо составных частей во время монтажа любым способом, который может повредить отделку, снизить прочность или привести к визуальному дефекту или нарушению рабочих характеристик во время монтажа.Компоненты, требующие изменения, должны быть возвращены в цех для изготовления, при необходимости заменены новыми деталями.

6.4 Крепление облицовочной конструкции к строительной конструкции должно выполняться утвержденными методами в строгом соответствии со спецификацией и утвержденным заводским и / или монтажным чертежом. Опорные кронштейны должны быть спроектированы таким образом, чтобы обеспечивать трехмерную регулировку и точное расположение компонентов облицовки.

6.5 Все составные части должны быть установлены ровно, по линии с равномерными стыками и откосами.

Максимальное отклонение для вертикального элемента: макс. 3 мм. при беге 5.200 м и макс. в беге на 11,00 м.

Максимальное отклонение для горизонтальных элементов: макс. 3 мм. в беге на 8.500 м.

Максимальное смещение от истинного выравнивания между примыкающими элементами не должно превышать 1,0 мм.

Допуск ширины стыков между двумя панелями не должен превышать 2 мм.

6.6 Панели облицовки должны оставаться защищенными фольгой, нанесенной на заводе-изготовителе, как можно дольше.Ни при каких обстоятельствах нельзя частично снимать отслаивающуюся пленку с отдельных панелей и оставлять ее под воздействием атмосферных воздействий.

6.7 Перед передачей готовой облицовки необходимо удалить всю отслаивающуюся фольгу. Панели, подвергшиеся атмосферным воздействиям без отслаивания фольги, необходимо очистить в соответствии с рекомендациями поставщика.

СПЕЦИФИКАЦИЯ ДЛЯ MONDOCLAD
За дополнительной информацией о спецификациях MondoClad® обращайтесь в HVG Facades.
Позвоните в наш отдел продаж по телефону: 1300 881712
Эл. Почта: [email protected]
Или отправьте свои данные через нашу контактную форму

Устойчивое развитие


Наша приверженность устойчивому развитию

Поскольку многие отрасли строительства и строительства по-прежнему озабочены жизненным циклом и экологичностью строительных материалов, алюминий со временем становится все более предпочтительным материалом. Будучи на 100% пригодным для вторичной переработки, обладая непревзойденной прочностью, гибкостью и долговечностью, он даже используется вместо других металлов, таких как сталь.

Mondoclad - выбор экологически чистой облицовки

MondoClad® твердый алюминий изготовлен из более чем 30% переработанного материала и поставляется в виде предварительно обработанных панелей. Краска наносится непрерывным способом

до того, как из алюминия будут изготовлены панели. Это сводит к минимуму необходимость в дополнительной транспортировке по сравнению с использованием процесса порошкового покрытия. MondoClad® играет ключевую роль в обеспечении устойчивости новых зданий и реконструкции существующих.Благодаря своим высоким характеристикам в различных областях, он способствует повышению энергоэффективности, безопасности и комфорта в новых зданиях.

Возможность вторичного использования Стеновые панели из массивного алюминия MondoClad ®

подлежат 100% вторичной переработке, что делает их экологически безопасным строительным решением. Важно отметить, что в процессе переработки не происходит потери свойств твердого алюминия или качества материала. Только 5% энергии, которая используется для первоначального создания новых алюминиевых панелей, требуется для процесса переработки.Это означает, что требуется на 95% меньше энергии по сравнению с другими первичными металлами, что приводит к сокращению выбросов.

Прочность

Внешняя алюминиевая облицовка Mondoclad изготовлена ​​из сплавов, устойчивых к атмосферным воздействиям, коррозии и невосприимчивых к вредному воздействию УФ-лучей. Это обеспечивает оптимальную производительность и долговечность продукта, особенно в суровых условиях Австралии.

Энергоэффективность

Благодаря своим высоким характеристикам в различных областях, когда эти алюминиевые панели используются в новых зданиях и при реконструкции, они вносят значительный вклад в повышение энергоэффективности, большей безопасности и повышенного комфорта новых зданий.

Экологически чистый производственный процесс Покрытие

PVDF - это высокоэффективный процесс «замкнутого цикла», который используется на массивных алюминиевых панелях MondoClad. Печи для отверждения покрытий сжигают вредные летучие органические соединения и используют их в качестве топлива, тем самым экономя энергию и устраняя загрязняющие вещества.

Наша приверженность экологичной облицовке

В HVG Facades наша приверженность устойчивому развитию является одной из основных бизнес-целей - мы стремимся минимизировать любое негативное воздействие, которое мы оказываем на окружающую среду.Предлагаемые нами материалы, такие как MondoClad®, обеспечивают долгий срок службы, не требуют особого ухода и чрезвычайно долговечны, что снижает общий экологический след здания.

Свяжитесь с HVG Facades сегодня для получения дополнительной информации о массивных алюминиевых панелях MondoClad® премиум-класса или запросите образец онлайн прямо сейчас.
Позвоните по телефону 1300 881 712 или по электронной почте: [адрес электронной почты защищен]

Фирменный стиль


Предлагая широкий спектр цветов, безграничные возможности дизайна и доступность индивидуальных цветов, ALUCOBOND® PLUS, MondoClad® и Dibond FR являются идеальными продуктами для корпоративного брендинга.

По этим причинам австралийские бренды, пользующиеся наибольшим доверием, выбирают премиальную линейку фасадов HVG, чтобы обеспечить единообразный внешний вид на нескольких объектах по всей Австралии.

Для экстерьера HVG Facades ALUCOBOND PLUS и MondoClad - идеальные материалы для создания и поддержания вашего корпоративного имиджа. В отличие от других альтернатив, линейка HVG Façade премиум-класса обладает такими качествами, как долговременная стабильность цвета, атмосферостойкость, отличная плоскостность, жесткость и формуемость, а также простота обслуживания.

Обладая непревзойденным соотношением прочности и веса, такие крупные организации, как 7-Eleven, United Petroleum, Nissan, Puma Fuels, Holden и Mazda, используют фасады HVG для своего институционального брендинга по всей Австралии.

Являясь лидером рынка на протяжении десятилетий, ALUCOBOND PLUS предлагает индивидуальные решения для каждого проекта с точки зрения эксклюзивных цветов, привлекательных деталей, необычных форм или инновационных контуров поверхности.

Разработанный из морского алюминия, MondoClad - это наша сплошная алюминиевая панель премиум-класса.Предлагая исключительное качество и огнестойкость, MondoClad® представляет собой идеальное решение для облицовки из негорючего материала, обеспечивающее соответствие требованиям и безопасность без каких-либо осложнений.

Категорически негорючие, сертифицированные по AS1530.1, наши сплошные алюминиевые панели MondoClad выпускаются в широком диапазоне отделок и размеров, что позволяет создавать даже самые сложные конструкции.

И Alucobond PLUS, и MondoClad предоставляют архитекторам, дизайнерам, застройщикам, строителям и подрядчикам панели премиум-класса, которые они могут безопасно выбрать для коммерческих, образовательных, детских и жилых проектов без ущерба для дизайна.

Dibond FR предлагает идеальное решение для внутренней отделки, чтобы сохранить последовательность бренда и превосходный внешний вид.

Наши преданные своему делу менеджеры по корпоративной идентичности, качественная продукция и складские возможности ставят нас выше конкурентов.

HVG Facades имеет доказанную историю обеспечения бесперебойных программ поставок для крупных корпоративных развертываний.

Свяжитесь с HVG Facades сегодня, чтобы получить дополнительную информацию о ваших требованиях к фирменному стилю, или запросите образцы онлайн прямо сейчас.

Позвоните по телефону 1300 881 712 или по электронной почте: [электронная почта защищена]

Центр CE - Библиотека Центра CE

Все курсыТемаСтатьиМультимедиаВебинарыНано кредитыСпонсорыПодкасты

23 февраля 2021 г., 14:00 EST

24 февраля 2021 г., 14:00 EST

25 февраля 2021 г., 14:00 EST

25 февраля 2021 г., 14:00 EST

4 марта 2021 г., 14:00 EST

16 марта 2021 г., 14:00 EDT

24 марта 2021 г., 14:00 EDT

Использование шторок для защиты общих комнат и других медицинских помещений

8 апреля 2021 г., 14:00 EDT

Растительность - это только часть идеальной системы зеленой крыши.Научитесь максимально удерживать дождевую воду, пока м ...

Высококачественные покрытия повышают структурную целостность, прочность и воздействие на здоровье здания ...

Новая технология обеспечивает надежность в коммерческих средах с интенсивным движением

Долговечное решение со свободой дизайна и гибкостью

Строгие стандарты регенеративного дизайна расширяют его охват и влияние.

Фасад

Чтобы удовлетворить требования архитекторов, VMZINC разработала инновационные системы, в которых используются все качества материала цинка: низкие / простые в уходе, долговечные, податливые, гибкие, эстетичные и престижные.

VMZINC предлагает ряд систем, поставляемых с предварительно отформованными финишными аксессуарами, созданными специально для покрытия фасадов в служебном и жилом секторе, как для нового строительства, так и для ремонта.

Фасадные системы Аспекты Направление укладки Тип фасада

Блокировочная панель

Горизонтальный или вертикальный

Прямой

Композитный

Горизонтальный или вертикальный

Прямой

Одиночный замок стоячий шов

Горизонтальный или вертикальный

Прямые, изогнутые или сложные

Панель плоская

Горизонтальный или вертикальный

Прямой или изогнутый

Adeka

Вертикальный

Прямой или изогнутый

Кассеты

Вертикальный

Прямой

Профиль синусоидальной волны

Горизонтальный

Прямой

ULTRA Архитектурные конверты, вентилируемые фасады

  1. Дом
  2. Вентилируемый фасад
  3. Тип приложения

Архитектурные конверты

Конверт относится к элементам здания, которые соединяют и разделяют «внутреннее» и «внешнее» жилого дома.Он устанавливает отношения между зданием и окружающей средой, аутентичный архитектурный и строительный фильтр, в свою очередь, создавая отношения между людьми, которые живут в здании, и окружающей средой.

Архитектурные оболочки всегда были привилегированной, но очень сложной областью инноваций. Непрерывные исследования особых, передовых форм и технологий, растущая потребность в индивидуальной настройке и тот факт, что он выступает в качестве визитной карточки здания в его экологическом и социальном контексте, всегда делали его чрезвычайно важной частью здания, а вместе с ним и материалы и строительные системы, использованные для его создания.

Текущая функция ограждающих конструкций зданий в качестве фильтров также поддерживает динамическое управление обменом энергией, который постоянно происходит
между внутренней и внешней частью, делая оболочку динамическим интерфейсом, который непрерывно взаимодействует с внешними факторами окружающей среды и климатом, подлинной оболочкой, которая вместе со своими строительными системами отвечает за оптимизацию внутреннего комфорта здания и максимизацию требований к его характеристикам. Таким образом, в этом сценарии эффективность ограждающих конструкций здания заключается в их способности гибко реагировать на постоянно меняющиеся условия окружающей среды, сводя к минимуму рассеивание тепла зимой и чрезмерное приток тепла летом.

В настоящее время этот аспект особенно актуален, учитывая растущее внимание к энергосбережению и комфорту в жилых помещениях, вопросам, которые все больше привлекают внимание архитекторов и дизайнеров, инвесторов и строителей, а также заказчиков и конечных пользователей. Поэтому технологические и архитектурные решения, востребованные сегодня рынком, стремятся не только к архитектурному качеству, но и к энергоэффективности, с возможностью сочетания качества и функциональности в единой оболочке здания, которая контролирует как энергетическое поведение здания, так и его внешний вид.

Оболочка здания как строительный элемент состоит из вертикальных элементов (стены и окна) и горизонтальных элементов (полов и крыш): совокупность этих компонентов образует периметр жилого пространства. В этом техническом каталоге мы, в частности, рассматриваем системы фасадных покрытий, используемые для создания ограждающих конструкций зданий с использованием плит Ultra.

ВЛАЖНЫЕ КОНВЕРТЫ

СИСТЕМА БЕЗОПАСНОСТИ

Сухое нанесение плит Ultra непосредственно на существующую стену путем приклеивания, слой подходящего клея наносится на 100% укладываемой поверхности, выбирается в соответствии с:

- Укладочное основание, опора, на которую укладывается плита, с характеристиками
соответствующей прочности.
- Адгезия и прочность на разрыв
- Размер материала
- Состав фасада
- Климатические и окружающие условия

СИСТЕМА ТЕРМИЧЕСКОЙ НАКЛАДКИ

Плиты

Ultra укладываются на систему теплоизоляции для обеспечения соответствующего теплового комфорта внутри здания за счет применения специальной системы, требующей механически стойкой опоры, состоящей из ряда слоев, нанесенных на кирпичную кладку:

- Штукатурка
- Изоляционный слой
- Армированная штукатурка
- Плита из керамогранита

СУХИЕ КОНВЕРТЫ

МИКРО СИСТЕМА

В системе Micro используется клей для приклеивания плит из керамогранита на фасад здания.Он состоит из прочного, высокоэластичного клея и двусторонней монтажной клейкой ленты; сначала обрабатывается фундаментная опора, а затем этой невидимой системой крепится плита к фасаду. Система включает металлический каркас, прикрепленный к стене или поверх теплоизоляции, который обеспечивает вентиляцию за панелями.

ВЕНТИЛЯЦИОННЫЙ ФАСАД

Система вентилируемого фасада предусматривает монтаж элементов покрытия
(плиты Ultra) на алюминиевые несущие элементы с использованием заводских конструктивных швов.Были разработаны два подсемейства этой системы. В то время как они разделяют сборку каркаса и плиты с помощью структурных соединений, у них есть разные типы конструкций для крепления плит Ultra к стене:

-УЛЬТРАРАМА:

, в котором используется несущая рама по периметру, подвешенная на модульных кронштейнах, прикрепленных к стене.

-УЛЬТРА СВЕТЛЫЙ:

система вертикальных профилей, прикрепленных к традиционной решетке стоек, и поперечин, прикрепленных к стене.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
