Вентфасады и фасадные системы – Удлинители кронштейна
Удлинитель фасадного кронштейна служит доборным изделием в системе вентилируемых фасадов различных подсистем, причём в подсистеме фасада устанавливается как обязательный – при монтаже ответной части (кулак доборный) или служит от части проектным решением в регулировании плоскости фасада, нивелировании каркаса и устранении кривизны или неровности участка стены. Удлинители кронштейна бывают трёх видов, под профиль С-образный (ответная часть) удлинитель с вставкой поверх кронштейна, удлинитель накладной под полосу доборную, или удлинитель с лапкой фиксатором под профиль вертикальный или горизонтальный. Конфигурация и ширина (длинна) изделия зависит от ширины и длинны кронштейна несущего, кронштейна усиленного или крепёжного, существует вариант удленения в размер выноса от 100 мм. до 300 мм. Удлинитель может быть шириной от 50 до 100 мм. и длинной до 350 мм. Вариант исполнения удлинителей из нержавеющей стали, оцинкованной стали или алюминия, зависит от типа металла самой системы и состава альбома технических решений.
Когда необходимо выровнять плоскость фасада, а кронштейны уже заказаны по спецификации или без проекта фасада, решением задачи будет заказать удлинители несущего кронштейна для вертикальной или горизонтально-вертикального каркаса фасада. Мы производим удлинители и кронштейны различной конфигурации из оцинкованной стали или нержавеющих систем крепления по типу систем Премьер, Зиас, Олма, Юкон или Градо, ИСМ-Фасад и других систем “Русэксп”. Удлинители несущих кронштейнов служат незаменимым помощником в подсистемах крепления, и поставляются в толщине от 1,2 до 2 мм. Теперь не проблема если кронштейны заказаны не в размер – звоните к нам, в компанию “Оптима Фасад”
Удлинитель кронштейна крепёжного усиленногоУсиленный кронштейн и удлинитель усиленного кронштейна типа кронштейн ККУ, кронштейн КРУ (КРУ-2Р) кронштейн фасадных систем Премьер типа КУ (кронштейн усиленный) и его удлинители, могут быть двух типов:
- Удлинитель накладной
- Удлинитель доборный полоса
- Удлинитель с фиксатором
Конфигурация доборного удлинителя кронштейна усиленного, позволяет не только зафиксировать направляющую на необходимой плоскости, но и сформировать *сложный узел крепления выносной части панелей для фасада, металлокассет, фиброцементных панелей или композита, керамогранитных плит по архитектурному решению на различных выносах плоскости.
Удлинитель ККУ – прекрасен своей оптической моделью, ведь оптическая часть может нивелировать от 30 до 150 мм. плоскость выноса от части кронштейна и создавать различные переходные части на уровне облицовочных материалов. Применяемость удлинителя подходит для нержавеющих алюминиевых систем в вентфасадах, причём в системах крепления межэтажного перекрытия помимо удлинителя самого кронштейна, применяется вставка соединительная и самого профиля ( переходная направляющая вставка) что позволяет по технологии установить фасадную систему, избежать расширения металлов в цикле эксплуатации вентфасада.
Кронштейн крепёжный КК – удлинитель кронштейна полоса крепёжная, устанавливается по принципу наращивания в системах Декот, Премьер, Альт-Фасад, ЗИАС или Градо-СТЦ, Русэксп или Аркада, ИСМ-Фасад и других. В системах UKON – применяется ребровой алюминиевый удлинитель, а в системах ОЛМА – применялся ранее оптический удлинитель кронштейна. Применение систем фасада и проект на вентилируемый фасад, позволяет с точностью определить количество удлинителей, при разработке проектной документации по фасадной съемке (геодезии)
Удлинитель кронштейна купитьВыгодная транспортная доступность с производства комплектующих для фасада в г. Липецк, до центрального склада в Москве, позволяет нам в кратчайшие сроки изготовить необходимые элементы для кронштейнов по типу удлинителей, усилитель анкерного крепления и другие комплектующие для фасада. Основные заказчики нашей компании не только застройщики или генподрядчики по фасадам, но и известные компании с мировым опытом и известные бренды, из которых уже успели купить удлинители для кронштейна фасада:
- NORDFOX
- ZIAS
- HILTI
- UKON
- РУСЭКСП
- ПРЕМЬЕР
Купить необходимые элементы для фасада – удлинители кронштейнов ККУ, удлинители несущего кронштейна, доборные ответные части под направляющие или профиль Вы можете в компании “Оптима Фасад” со склада в Москве, работаем по всей Московской области, включая все города РФ.
Прайс лист для фасада
| Полное наименование продукции | Материал | Артикул | Цена |
| Удлинитель Optima | |||
| Удлинитель Optima 120*2 оц | Оцинкованная сталь | 01.02.0100.05 | 22,00р. |
| Удлинитель Optima 140*2 оц/пп | Оц.сталь с полим. | 02.02.0100.06 | 25,47р. |
| Удлинитель Optima 100*2 глв | Гальвалюм SGLCC | 03.02.0100.07 | 29,00р. |
| Удлинитель усиленного кронштейна | |||
| Удлинитель кронштейна ККУ 120*1,2 оц | Оцинкованная сталь | 01.02.0150.01 | 24,47р. |
| Удлинитель углового кронштейна | |||
| Удлинитель углового кронштейна 150*1,2 оц | Оцинкованная сталь | 01.02.0150.03 | 34,60р. |
| Удлинитель угловой Optima | |||
| Удлинитель угловой Optima 150*2 оц | Оцинкованная сталь | 01.02.0150.06 | 23,17р. |
Современная оснастка и производительность прокатных станов завода, производственных мощностей компании для фасадных систем – позволяет в кратчайшие сроки и по доступной цене изготовить кронштейны, удлинители, профиль, направляющие для вентилируемых навесных фасадов с воздушным зазором и облицовкой из более 50 вариантов исполнения фасада, включая разработку индивидуальных изделий как несущих и усиленных кронштейнов, так и направляющих из нержавеющей стали, оцинкованной стали с порошковым покрытием.

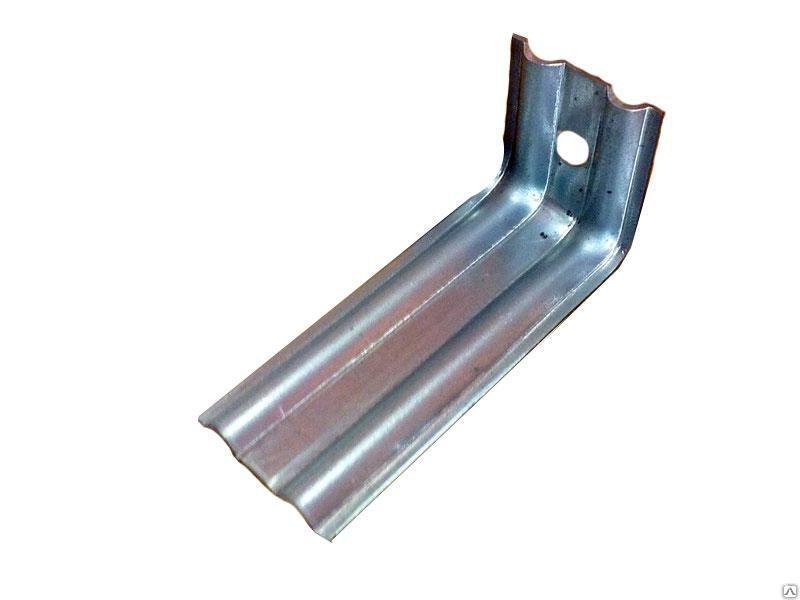

Металлические фасадные кронштейны для монтажа фасадных систем
Фасадные кронштейны применяются в конструкции фасадной системы, для монтажа обрешетки. Они представляют собой анкерные уголки с двумя ребрами жесткости и отверстием под анкерный крепитель. Производятся из стального тонколистового, холоднокатанного, горячекатанного проката с защитным цинковым покрытием, с дополнительным полиэфирным покрытием. Также кронштейны могут выполняться из коррозиестойкой стали.
Металлические кронштейны могут быть простыми и усиленными, у них бывают различные размеры и толщина металла, но применяются они в основном для облицовки фасадов, являются комплектующими фасадной системы.
Применение фасадных кронштейнов
К основанию (несущей стене) металлические кронштейны крепятся с помощью анкерных дюбелей. Между стеной и пятой кронштейна устанавливается термоизолирующая (паронитовая или изолоновая) прокладка.
Фасадные кронштейны применяются для монтажа на стене здания горизонтальных профилей (при вертикально-горизонтальной схеме крепления фасадной системы), и для монтажа вертикальных профилей Т-образных (при монтаже облегченной вертикальной системы или системы крепления в междуэтажные перекрытия).
Компания Вектор Фасад производит фасадные системы высокого качества, в том числе фасадные кронштейны. У нас можно заказать и купить нужное количество кронштейнов металлических для облицовки зданий. В наличии на складе большие объемы оцинкованных кронштейнов, а также окрашенных полимерно-порошковым покрытием.
Простые кронштейны как правило имеют ширину от 50 мм до 70 мм. Стандартные два ребра жесткости и одно отверстие под анкерный болт, а усиленные кронштейны – ККУ – имеют ширину 90 мм, два ребра жесткости, дополнительный ус для удобства монтажа и два отверстия под анкерный крепитель. В комплект с металлическим кронштейном входит специальная изолоновая прокладка и шайба для крепления этого кронштейна на фасад.
У нас всегда можно купить необходимое количество кронштейнов или заказать по специальной цене фасадные элементы. Подробную информацию по наличию и срокам отгрузки, а также цены на отдельные позиции узнавайте у менеджеров по телефону: +7 (812) 596-58-86
Профили и кронштейны для фасадов
Компания Приморский Комбинат Стали предлагает приобрести элементы
Усиленной подвесной системы «Вент-Фасад» , состоящей из кронштейнов, крепежных профилей, анкеров, утеплителя и металлосайдинга.
| Наименование | Применение | Толщина, мм. | Размеры, мм. |
| КРОНШТЕЙН СТЕНОВОЙ | С помощьюкронштейнадля вентфасада образуется необходимое воздушное пространство между стеной здания и облицовочным материалом, которое позволяет поставить утеплитель. На кронштейны для фасада прикручиваются все остальные направляющие профили для создания обрешетки. | 1,2 | 50 х 50 х 50 |
| 100 х 50 х 50 | |||
| 150 х 50 х 50 | |||
| 200 х 50 х 50 | |||
| 250 х 50 х 50 | |||
| 2 | 50 х 50 х 50 | ||
| 100 х 50 х 50 | |||
| 150 х 50 х 50 | |||
| 200 х 50 х 50 | |||
| 250 х 50 х 50 | |||
| ПРОФИЛЬ ГНУТЫЙ Z | КрепежныйZ образный профильпредназначен в основном для выполнения узлов примыканий к углам здания и оформления обрешетки на внешнем углу. | 0,7 | 40 х 20 х 3000 |
| 25 х 30 х 3000 | |||
| 30 х 30 х 3000 | |||
| 1 | 40 х 20 х 3000 | ||
| 25 х 30 х 3000 | |||
| 30 х 30 х 3000 | |||
| 1,2 | 40 х 20 х 3000 | ||
| 25 х 30 х 3000 | |||
| 30 х 30 х 3000 | |||
| ПРОФИЛЬ ГНУТЫЙ К | Профиль гнутый Кявляется самым распространенным основным вертикальным профилем, монтируется на крепежные кронштейны, участвуя в создании металлической обрешетки вентфасада. | 0,7 | 60 х 22 х 3000 |
| 80 х 22 х 3000 | |||
| 100 х 22 х 3000 | |||
| 1 | 60 х 22 х 3000 | ||
| 80 х 22 х 3000 | |||
| 100 х 22 х 3000 | |||
| 1,2 | 60 х 22 х 3000 | ||
| 80 х 22 х 3000 | |||
| 100 х 22 х 3000 | |||
| ПРОФИЛЬ ГНУТЫЙ У | Профиль гнутый У- наиболее популярный и часто используемый профиль для обрешетки в горизонтальных и вертикальных схемах монтажа. Основной Г образный профиль, монтируется на крепежные кронштейны, создавая металлическую обрешетку. | 0,7 | 40 х 40 х 3000 |
| 30 х 30 х 3000 | |||
| 50 х 40 х 3000 | |||
| 50 х 50 х 3000 | |||
| 60 х 60 х 3000 | |||
| 1 | 40 х 40 х 3000 | ||
| 30 х 30 х 3000 | |||
| 50 х 40 х 3000 | |||
| 50 х 50 х 3000 | |||
| 60 х 60 х 3000 | |||
| 1,2 | 40 х 40 х 3000 | ||
| 30 х 30 х 3000 | |||
| 50 х 40 х 3000 | |||
| 50 х 50 х 3000 | |||
| 60 х 60 х 3000 |
КОМПЛЕКТУЮЩИЕ К ВЕНТИЛИРУЕМЫМ ФАСАДАМ
| Наименование | Применение | Характеристики | Размеры, мм. |
| АНКЕРНЫЙ БОЛТ | Диаметр х Длина | 10 х 97 | |
| Диаметр х Длина | 10 х 150 | ||
| ЛЕНТА ЕПДМ | Лента ЕПДМнеобходима для герметизации швов между фиброцементной плитой и профилем. Так же выполняет функцию компенсирующей прокладки между ними, т.е. в процессе нагревания и охлаждения в разные сезонные периоды защищает плиту от растрескивания в местах крепежа к профилю. | Длина х Ширина | 25000 х 36 |
| Длина х Ширина | 30000 х 60 | ||
| Длина х Ширина | 65000 х 60 | ||
| Длина х Ширина | 110000 х 36 | ||
| ПАРАНИТОВАЯ ПРОКЛАДКА ПОН-Б | При устройстве фасада на вновь строящемся здании, под каждый кронштейн к стене укладываетсяпаронитовая прокладкадля исключения коррозионного воздействия материала стены, таких как продукты твердения цемента. | Длина х Ширина | 50 х 50 |
| Толщина | 2 |
Также вам может понадобиться:
Утеплители
Крепеж
Профили для гипсокартона
ФАСАДНЫЕ МАТЕРИАЛЫ
Кронштейн фасадный
Крепёж оптом / Кронштейны для вентилируемых фасадов / Кронштейн фасадный по оптовой цене для монтажа вентилируемых фасадов
Кронштейн фасадный Body DT по оптовой цене для монтажа вентилируемых фасадов из натурального камня. Kронштейн HALFEN Body DT применяется при больших относах – от 140 до 330 мм – и больших нагрузках – от 400 до 1300 Н. Фасадный кронштейн поставляется в полностью собранном виде и состоит из неподвижного стального корпуса, клиновидной шайбы, резьбовой консоли и зажимного болта. Фиксация резьбовой консоли обеспечивается зажимным болтом. Кронштейн Body DT имеет трёхмерную систему регулировки. Регулировка по вертикали осуществляется с помощью клиновидной шайбы. Регулировка относа производится при помощи резьбовой консоли. Также допускается боковой поворот кронштейна на угол до 15°.
Конструктивное положение зажимного болта предусматривает выравнивание в направлении слева направо. Для выравнивания в направлении справа налево болт легко переустанавливается. После выравнивания каменной плиты зажимной болт затягивается с моментом затяжки 5 Нм. Кронштейн может удерживать нагрузку сразу после его крепления к несущему материалу с помощью шины HALFEN или анкера HALFEN в вертикальном или горизонтальном шве. Плита из натурального камня крепится к фасадному кронштейну при помощи штифта. Навесные вентилируемые фасады – фото.
Материалы:
- Сталь 1.4571/1.4404/1.4401 (A4) или 1.4401 (А2).
| Версия | Нагрузка Fv (Н) | Относ (мм) | Корпус (мм) | Консоль (мм) | Крепёж | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| k | min k | max k | x | L | h | e | d | c | l | z | Rz (Н) | Ø (мм) | ||
| 414 | 400 | 140 | 120 | 170 | 50 | 95 | 92 | 30 | 12 | 4 | 105 | 21 | 1.608 | 9 |
| 416 | 400 | 160 | 140 | 190 | 55 | 115 | 97 | 30 | 12 | 4 | 105 | 21 | 1.661 | 9 |
| 418 | 400 | 180 | 160 | 210 | 60 | 135 | 102 | 30 | 12 | 4 | 105 | 21 | 1.708 | 9 |
| 420 | 400 | 200 | 180 | 230 | 65 | 155 | 107 | 30 | 12 | 4 | 105 | 21 | 1.747 | 9 |
| 422 | 400 | 220 | 200 | 250 | 70 | 175 | 112 | 30 | 12 | 4 | 105 | 21 | 1.781 | 9 |
| 424 | 400 | 240 | 220 | 270 | 75 | 195 | 117 | 30 | 12 | 4 | 105 | 21 | 1. 810 | 9 |
| 426 | 400 | 260 | 240 | 290 | 80 | 215 | 122 | 30 | 12 | 4 | 105 | 21 | 1.836 | 9 |
| 428 | 400 | 280 | 260 | 310 | 85 | 235 | 127 | 30 | 12 | 4 | 105 | 21 | 1.859 | 9 |
| 430 | 400 | 300 | 280 | 330 | 90 | 255 | 132 | 30 | 12 | 4 | 105 | 21 | 1.879 | 9 |
| 1314 | 1.300 | 140 | 120 | 170 | 80 | 90 | 130 | 35 | 16 | 5 | 115 | 21 | 3.414 | 11 |
| 1316 | 1.300 | 160 | 140 | 190 | 85 | 110 | 135 | 35 | 16 | 5 | 115 | 21 | 3.541 | 11 |
| 1318 | 1.300 | 180 | 160 | 210 | 95 | 130 | 145 | 35 | 16 | 5 | 115 | 21 | 3.665 | 11 |
| 1320 | 1.300 | 200 | 180 | 230 | 80 | 150 | 130 | 35 | 16 | 5 | 115 | 21 | 4.465 | 13 |
| 1322 | 1.300 | 220 | 200 | 250 | 90 | 170 | 140 | 40 | 16 | 5 | 115 | 21 | 4.265 | 13 |
| 1324 | 1.300 | 240 | 220 | 270 | 95 | 190 | 145 | 40 | 16 | 5 | 115 | 21 | 4.329 | 13 |
| 1326 | 1.300 | 260 | 240 | 290 | 100 | 210 | 150 | 40 | 16 | 5 | 115 | 21 | 4.889 | 13 |
| 1328 | 1.300 | 280 | 260 | 310 | 105 | 230 | 155 | 40 | 16 | 5 | 115 | 21 | 4. 998 | 13 |
| 1330 | 1.300 | 300 | 280 | 330 | 110 | 250 | 160 | 40 | 16 | 5 | 115 | 21 | 5.098 | 13 |
| Максимально Fh = 1,3 х Fv | ||||||||||||||
Варианты резьбовых консолей DT для фасадных кронштейнов
Крепёжные анкеры заказываются отдельно и выбираются по максимальному усилию (Rz), диаметру и типу основания.
Вы можете заказать и купить фасадные кронштейны по оптовым ценам.
Фасадные кронштейны – производство в СПб
Компания ООО «Гласс Дизайн» в СПб предлагает производство стальных кронштейнов для монтажа алюминиевых фасадов (витражей).
Универсальный тип конфигурации отверстий и самой конструкции кронштейнов даёт возможность осуществить регулировку положения профилей в двух плоскостях.
Ниже представлены типовые конструкции фасадных кронштейнов из стали.
Кронштейны для стоечно-ригельной системы (типовые)
Кронштейн фасадный КР-1
Навесной кронштейн для крепления к перекрытию. Монтируется сверху плиты перекрытия.
Изготавливается из Стали Ст3. Толщина кронштейна: 4, 5, 6, 8 мм.
Покрытие кронштейна:
- Грунт-эмаль;
- Цинкование. Горячее, термодиффузионное, гальваническое;
- Порошково-полимерное покрытие по каталогу RAL;
- Комбинированное покрытие по требованию заказчика.
Возможно изготовление по индивидуальному ТЗ.
Кронштейн фасадный КР-2
Навесной кронштейн для крепления к перекрытию. Монтируется сверху плиты перекрытия.
Изготавливается из Стали Ст3. Толщина кронштейна: 4, 5, 6, 8 мм.
Покрытие кронштейна:
- Грунт-эмаль;
- Цинкование. Горячее, термодиффузионное, гальваническое;
- Порошково-полимерное покрытие по каталогу RAL;
- Комбинированное покрытие по требованию заказчика.
Возможно изготовление по индивидуальному ТЗ.
Пластина анкерная
Монтажная пластина. Опора фасадной стойки.
Изготавливается из Стали Ст3. Толщина анкерной пластины: 4, 5, 6 мм.
Покрытие пластины:
- Грунт-эмаль;
- Цинкование. Горячее, термодиффузионное, гальваническое;
- Порошково-полимерное покрытие по каталогу RAL;
- Комбинированное покрытие по требованию заказчика.
Возможно изготовление по индивидуальному ТЗ.
Кронштейны для элементного фасада (типовые)
Опорный кронштейн
Опорный кронштейн (опора) элементного фасада, устанавливается на плиту перекрытия.
Изготавливается из стали Ст3. Толщина кронштейна: 10 мм.
Покрытие опорного кронштейна:
- Грунт-эмаль;
- Цинкование. Горячее, термодиффузионное, гальваническое;
- Порошково-полимерное покрытие по каталогу RAL;
- Комбинированное покрытие по требованию заказчика.
Возможно изготовление по индивидуальному ТЗ.
Крюк
Предназначен для установки элементов в проектное положение на опорный кронштейн.
Изготавливается из Стали Ст3. Толщина 8, 10 мм.
Покрытие крюка:
- Грунт-эмаль;
- Цинкование. Горячее, термодиффузионное, гальваническое;
- Порошково-полимерное покрытие по каталогу RAL;
- Комбинированное покрытие по требованию заказчика.
Возможно изготовление по индивидуальному ТЗ.
Соединитель
Соединитель используется для транспортирования и подвеса элементов.
Изготавливается из Стали Ст3. Толщина 8, 10 мм.
Покрытие соединителя:
- Грунт-эмаль;
- Цинкование. Горячее, термодиффузионное, гальваническое;
- Порошково-полимерное покрытие по каталогу RAL;
- Комбинированное покрытие по требованию заказчика.
Возможно изготовление по индивидуальному ТЗ.
Кронштейны для холодного остекления (аналоги AYPC.VC65)
Кронштейн аналог AYPC.VC65.0750
Кронштейн для отнесения конструкции от плиты перекрытия на 10-120 мм.
Изготавливается из Стали Ст3. Толщина 4, 5, 6 мм.
Покрытие кронштейна:
- Грунт-эмаль;
- Цинкование. Горячее, термодиффузионное, гальваническое;
- Порошково-полимерное покрытие по каталогу RAL;
- Комбинированное покрытие по требованию заказчика.
Возможно изготовление по индивидуальному ТЗ.
Кронштейн аналог AYPC.VC65.0760
Кронштейн для отнесения конструкции от плиты перекрытия на 120-150 мм.
Изготавливается из Стали Ст3. Толщина 4, 5, 6 мм.
Покрытие кронштейна:
- Грунт-эмаль;
- Цинкование. Горячее, термодиффузионное, гальваническое;
- Порошково-полимерное покрытие по каталогу RAL;
- Комбинированное покрытие по требованию заказчика.
Возможно изготовление по индивидуальному ТЗ.
Кронштейн аналог PC.VC65.0790
Кронштейн для конструкции с углами поворота на 90 градусов.
Изготавливается из Стали Ст3. Толщина 4, 5, 6 мм.
Покрытие кронштейна:
- Грунт-эмаль;
- Цинкование. Горячее, термодиффузионное, гальваническое;
- Порошково-полимерное покрытие по каталогу RAL;
- Комбинированное покрытие по требованию заказчика.
Возможно изготовление по индивидуальному ТЗ.
Цены на производство кронштейнов из стали толщиной 4 мм
| Изделия (типовые) | Размер, мм | Масса, кг | Цена кронштейна, руб | |||
| Без покрытия | Грунтовое покрытие | Полимерное покрытие | Zn покрытие | |||
| 120 | 2,74 | 301.5 | 329 | 411 | 466 | |
| 170 | 3,3 | 363 | 396 | 495 | 561 | |
| 220 | 3,87 | 426 | 464. 5 | 580.5 | 658 | |
| 270 | 4,43 | 487.5 | 535 | 664.5 | 753.5 | |
| 320 | 4,99 | 549 | 599 | 748.5 | 848.5 | |
| 370 | 5,56 | 612 | 667.5 | 834 | 945.5 | |
| 120 | 1,63 | 179.5 | 196 | 244.5 | 277.5 | |
| 170 | 2,2 | 242 | 264 | 330 | 374 | |
| 220 | 2,76 | 304 | 331.5 | 414 | 469.5 | |
| 270 | 3,32 | 365.5 | 398.5 | 498 | 564.5 | |
| 320 | 3,89 | 428 | 467 | 583.5 | 661.5 | |
| 370 | 4,45 | 489.5 | 534 | 667.5 | 756.5 | |
| 120 | 3,67 | 404 | 440.5 | 550.5 | 624 | |
| 170 | 4,23 | 465.5 | 508 | 634.5 | 719 | |
| 220 | 4,79 | 527 | 575 | 718.5 | 814.5 | |
| 270 | 5,36 | 590 | 643.5 | 804 | 911.5 | |
| 320 | 5,92 | 651.5 | 710.5 | 888 | 1006.5 | |
| 370 | 6,48 | 713 | 778 | 972 | 1102 | |
| 120 | 5,51 | 606.5 | 661.5 | 826.5 | 937 | |
| 170 | 6,64 | 730.5 | 797 | 996 | 1129 | |
| 220 | 7,76 | 854 | 931.5 | 1164 | 1319.5 | |
| 270 | 8,89 | 978 | 1067 | 1333.5 | 1511.5 | |
| 320 | 10,01 | 1101.5 | 1201.5 | 1501.5 | 1702 | |
| 370 | 11,14 | 1225.5 | 1339 | 1671 | 1894 | |
| 120 | 1,96 | 216 | 235.5 | 294 | 333. 5 | |
| 170 | 2,36 | 260 | 283.5 | 354 | 401.5 | |
| 220 | 2,76 | 304 | 331.5 | 414 | 469.5 | |
| 270 | 3,16 | 348 | 279.5 | 474 | 573.5 | |
| 320 | 3,57 | 393 | 428.5 | 535.5 | 607 | |
| 370 | 3,97 | 437 | 476.5 | 595.5 | 675 | |
| 120 | 1,96 | 216 | 235.5 | 294 | 333.5 | |
| 170 | 2,36 | 260 | 283.5 | 354 | 401.5 | |
| 220 | 2,76 | 304 | 331.5 | 414 | 469.5 | |
| 270 | 3,16 | 348 | 379.5 | 474 | 537.5 | |
| 320 | 3,57 | 393 | 428.5 | 535.5 | 607 | |
| 370 | 3,97 | 438 | 476.5 | 595.5 | 675 | |
| 120 | 1,17 | 129 | 140.5 | 175.5 | 199 | |
| 170 | 1,57 | 173 | 188.5 | 235.5 | 267 | |
| 220 | 1,97 | 217 | 236.5 | 295.5 | 335 | |
| 270 | 2,37 | 261 | 284.5 | 355.5 | 403 | |
| 320 | 2,78 | 306 | 334 | 417 | 473 | |
| 370 | 3,18 | 350 | 382 | 477 | 541 | |
| 120 | 1,17 | 129 | 140.5 | 175.5 | 199 | |
| 170 | 1,57 | 173 | 188.5 | 235.5 | 267 | |
| 220 | 1,97 | 217 | 236.5 | 295.5 | 335 | |
| 270 | 2,37 | 261 | 284.5 | 355.5 | 403 | |
| 320 | 2,78 | 306 | 334 | 417 | 473 | |
| 370 | 3,18 | 350 | 382 | 477 | 541 | |
Цены на производство кронштейнов из стали толщиной 5 мм
| Изделия (типовые) | Размер, мм | Масса, кг | Цена кронштейна, руб | |||
| Без покрытия | Грунтовое покрытие | Полимерное покрытие | Zn покрытие | |||
| 120 | 3,43 | 377. 5 | 412 | 514.5 | 583.1 | |
| 170 | 4,13 | 454.5 | 496 | 619.5 | 702.5 | |
| 220 | 4,83 | 531.5 | 580 | 725.5 | 821.5 | |
| 270 | 5,54 | 609.5 | 665 | 831 | 942 | |
| 320 | 6,24 | 868.5 | 749 | 936 | 1061 | |
| 370 | 6,95 | 764.5 | 834 | 1042.5 | 1181.5 | |
| 120 | 2,04 | 224.5 | 245 | 306 | 347 | |
| 170 | 2,75 | 302.5 | 330 | 412.5 | 466 | |
| 220 | 3,45 | 379.5 | 414 | 517.5 | 586.5 | |
| 270 | 4,16 | 458 | 499.5 | 624 | 707.5 | |
| 320 | 4,86 | 535 | 583.5 | 729 | 826.5 | |
| 370 | 5,56 | 612 | 667.5 | 834 | 945.5 | |
| 120 | 4,58 | 503.8 | 551 | 687 | 779 | |
| 170 | 5,29 | 582 | 635 | 793.5 | 899.5 | |
| 220 | 5,99 | 659 | 719 | 898.5 | 1018.5 | |
| 270 | 6,7 | 737 | 804 | 1005 | 1139 | |
| 320 | 7,4 | 814 | 888 | 1110 | 1258 | |
| 370 | 8,1 | 891 | 972 | 1215 | 1377 | |
| 120 | 6,89 | 758 | 827 | 1033.5 | 1171.5 | |
| 170 | 8,29 | 912 | 995 | 1243.5 | 1409.5 | |
| 220 | 9,7 | 1067 | 1164 | 1455 | 1649 | |
| 270 | 11,11 | 1222 | 1333.5 | 1666.5 | 1889 | |
| 320 | 12,52 | 1377.5 | 1502.5 | 1878 | 2128. 5 | |
| 370 | 13,93 | 1532.5 | 1672 | 2094 | 2368.5 | |
| 120 | 2,45 | 269.5 | 294 | 367.5 | 416.5 | |
| 170 | 2,95 | 324.5 | 354 | 442.5 | 501.5 | |
| 220 | 3,45 | 379.5 | 414 | 517.5 | 586.5 | |
| 270 | 3,96 | 436 | 475.5 | 594 | 673.5 | |
| 320 | 4,46 | 491 | 535.5 | 669 | 758.5 | |
| 370 | 4,96 | 546 | 595.5 | 744 | 843.5 | |
| 120 | 2,45 | 269.5 | 294 | 367.5 | 416.5 | |
| 170 | 2,95 | 324.5 | 354 | 442.5 | 501.5 | |
| 220 | 3,45 | 379.5 | 414 | 517.5 | 586.5 | |
| 270 | 3,96 | 436 | 475.5 | 594 | 673.5 | |
| 320 | 4,46 | 491 | 535.5 | 669 | 758.5 | |
| 370 | 4,96 | 546 | 595.5 | 744 | 843.5 | |
| 120 | 1,46 | 161 | 175.5 | 219 | 248.5 | |
| 170 | 1,96 | 216 | 235.5 | 294 | 333.5 | |
| 220 | 2,47 | 272 | 296.5 | 370.5 | 420 | |
| 270 | 2,97 | 327 | 356.5 | 445.5 | 505 | |
| 320 | 3,47 | 382 | 416.5 | 520.5 | 590 | |
| 370 | 3,97 | 437 | 476.5 | 595.5 | 675 | |
| 120 | 1,46 | 161 | 175.5 | 219 | 248.5 | |
| 170 | 1,96 | 216 | 235.5 | 294 | 333.5 | |
| 220 | 2,47 | 272 | 296.5 | 370.5 | 420 | |
| 270 | 2,97 | 327 | 356. 5 | 445.5 | 505 | |
| 320 | 3,47 | 382 | 416.5 | 520.5 | 590 | |
| 370 | 3,97 | 437 | 476.5 | 595.5 | 675 | |
Преимущества работы с нами:
- Гибкая ценовая политика;
- Высокое качество выпускаемой продукции;
- Выполняем заказы по чертежам заказчика;
- Более 10 лет на рынке;
- Сжатые сроки изготовления;
- Собственный парк современного оборудования;
- Индивидуальный подход к каждому заказчику;
- Доставка по регионам РФ.
Для придания крепёжному изделию антикоррозийной стойкости, мы выпускаем фасадные кронштейны со следующими типами покрытий:
- Электрохимическое цинкование
- Горячие цинкование
- Термодиффузионное цинкование
- Полимерное покрытие
Также мы поставляем фасадные кронштейны кронштейны с покрытием грунт-эмаль 3 в 1 и неокрашенные (без покрытия).
Кронштейн способствует равномерному распределению нагрузки на все узлы крепления, так как соединения имеют упругую конструкцию. Для крепления к несущим конструкциям кронштейны имеют специальные отверстия. Такая конструкция крепления позволяет реализовать любые фасадные конструкции, а надёжность крепления обеспечивает использование листовой стали с толщиной до 10 мм, что гарантирует высокую пространственную жёсткость всей конструкции.
Особое устройство, которое имеют кронштейны для алюминиевых конструкций, их модификации дают возможность монтировать не только одиночные стёкла, но и многокамерные тяжёлые стеклопакеты. Этому способствует выпуск трёх типов опорных кронштейнов:
- Односторонние элементы;
- Двухсторонние устройства;
- Кронштейны с креплением по четырём сторонам (четырёхсторонний крепёж).
Кроме того, алюминиевые профили можно использовать для обустройства фасадов:
- С наружными оконными рамами;
- Фасадов, монтируемых со скрытыми стеклянными створками;
- Фасадов, монтаж которых производится с полускрытыми створками.
Все кронштейны для фасадного остекления обладают высокой прочностью, надёжны в эксплуатации и имеют большие преимущества по сравнению с другим крепежом.
Специальные отверстия в кронштейнах для крепления, их особая конфигурации дают возможность осуществлять регулирование положений стоек в двух пространственных плоскостях, а также, обеспечивают соединение стоек каркаса с компенсационным тепловым зазором (для восприятия температурных изменений).
При использовании специальных втулок обеспечивается исключение непосредственного (прямого) контакта узла крепления с профилями, что позволяет предотвратить образование коррозии вследствие создания электрохимической пары.
Большой ассортимент выпускаемых кронштейнов обеспечивают различные способы крепления, поэтому некоторые модели можно использовать для фигурных и нестандартных поверхностей конструкций.
Кронштейны и закладные детали из нержавейки
Металлические кронштейны, равно как и закладные детали широко используются в строительстве. Они выступают в роли армирующих элементов, усиливая конструкцию всего здания. Размещаются согласно техническим требованиям в ходе возведения основания и стен, укрепляя фундамент, капитальные стены, перегородки и перекрытия.Учитывая уровень нагрузок и исключительную конструктивную важность, кронштейн крепления и закладные детали опор должны полностью соответствовать всем параметрам ГОСТ и СНиП.Типовой или оригинальный кронштейн
Также мы выполняем изготовление кронштейнов из металла. Они широко востребованы как в строительстве, так и в производстве различной техники, где кронштейны служат для крепления выступающих частей к вертикальной поверхности.
Данные изделия должны обладать высокой конструкционной прочностью и антикоррозийной устойчивостью. Поэтому производятся они из нержавейки или оцинкованной стали.
Ключевая характеристика кронштейнов – грузоподъемность. Второй параметр – конфигурация, которая зависит от сферы применения.
- Фиксированный кронштейн обеспечивает жесткое крепление и обычно применяется в строительстве.
- У наклонного можно менять угол по вертикали.
- Многосуставный кронштейн имеет 2 или 3 элемента, смещающихся относительно основной части изделия.
- Наклонно-поворотный можно наклонять и поворачивать в разных направлениях.
Специалисты Glass Design изготавливают любой кронштейн, цена производства определяется сложностью конструкции и стоимостью, материала и объёмами. Ценами на типовые изделия представлены в нижней части страницы.
Чтобы купить кронштейн нетипового размера вам просто нужно заказать разработку и производство этого типа на собственном производстве нашей компании.
Ряд последовательных технологический операций, выполняемых на самой современной технике, обеспечат вам технологический процесс, который состоит из следующих последовательных этапов:
После подготовки чертежа и определения нужного типа стали наши специалисты выполнят:
- раскрой на станке лазерной резки;
- перфорацию;
- гибку или сварку кронштейна;
- покрытие защитным слоем цинка.
У нас вы можете купить кронштейн крепления с разным типом покрытия:
- цинковым;
- полимерным;
- грунтовым;
- лакокрасочным.
Подготовим чертежи и обеспечим выпуск оригинальных изделий и высокую скорость производства.
Фасадные кронштейны | ГлэДис-Металл
Одним из направлений нашей деятельности, является производство кронштейнов для монтажа фасадных алюминиевых конструкций (витражей).
Универсальная тип конфигурации отверстий и самой конструкции кронштейнов даёт возможность осуществить регулировку положения профилей в двух плоскостях.
Наша компания производит фасадные кронштейны следующих типовых конструкций:
Типовые кронштейны для стоечно-ригельной системы
| Кронштейн фасадный КР-1 | Кронштейн фасадный КР-2 | Пластина анкерная |
Типовые кронштейны для элементного фасада
| Опора | Крюк | Соеденитель |
Фасадные кронштейны аналоги AYPC.
VC65
Для придания крепёжному изделию антикоррозийной стойкости, выпускают фасадные кронштейны со следуущими типами покрытий:
- Электрохимическое цинкование
- Горячие цинкование
- Термодиффузионное цинкование
- Полимерное покрытие
Помимо этого, кронштейны поставляются:
- С покрытием грунт-эмаль 3 в 1
- Неокрашенные кронштейны
Кронштейн способствует равномерному распределению нагрузки на все узлы крепления, так как соединения имеют упругую конструкцию. Для крепления к несущим конструкциям кронштейны имеют специальные отверстия.
Такая конструкция крепления позволяет реализовать любые фасадные конструкции, а надёжность крепления обеспечивает использование листовой стали с толщиной до 10 мм, что гарантирует высокую пространственную жёсткость всей конструкции.
Особое устройство, которое имеют кронштейны для алюминиевых конструкций, их модификации дают возможность монтировать не только одиночные стёкла, но и многокамерные тяжёлые стеклопакеты. Этому способствует выпуск трёх типов опорных кронштейнов:
- Односторонние элементы
- Двухсторонние устройства
- Кронштейны с креплением по четырём сторонам (четырёхсторонний крепёж)
Кроме того, алюминиевые профили можно использовать для обустройства фасадов:
- с наружными оконными рамами,
- фасадов, монтируемых со скрытыми стеклянными створками,
- фасадов, монтаж которых производится с полускрытыми створками.
Все кронштейны для фасадного остекления обладают высокой прочностью, надёжны в эксплуатации и имеют большие преимущества по сравнению с другим крепежом.
Специальные отверстия в кронштейнах для крепления, их особая конфигурации дают возможность осуществлять регулирование положений стоек в двух пространственных плоскостях, а также, обеспечивают соединение стоек каркаса с компенсационным тепловым зазором (для восприятия температурных изменений).
При использовании специальных втулок обеспечивается исключение непосредственного (прямого) контакта узла крепления с профилями, что позволяет предотвратить образование коррозии вследствие создания электрохимической пары.
Большой ассортимент выпускаемых кронштейнов обеспечивают различные способы крепления, поэтому некоторые модели можно использовать для фигурных и нестандартных поверхностей конструкций.
| Заказать фасадные кронштейны Вы можете обратившись к нам по телефону: 8(812)642-41-95, 8(800)222-41-95 бесплатно по РФ Или отправить запрос на электронную почту [email protected] |
Навесные вентилируемые фасады — системы крепления фасадов
В последнее время все чаще для облицовки дома применяют клинкерные вентилируемые фасады.
Они обладают высокими показателями сопротивления теплоотдачи, Кроме того, навесные вентилируемые фасады рассчитаны на срок службы до 100 лет.
Система крепления Halfen НК4 применяется для устройства навесного вентилируемого фасада при облицовке кирпичом. При этом нагрузка от веса стен кирпичного фасада переносится на несущую оболочку здания.
Фасадная система HALFEN HK4 включает в себя различные группы кронштейнов, опорные
профили, различные типы связей и крепежных элементов для выгодной и надежной
анкеровки облицовочной кирпичной кладки при монтаже навесного вентилируемого фасада.
Навесные вентилируемые фасады имеют следующие характеристики:
- Относ от стены в диапазоне 25-275 мм;
- Коррозионностойкая сталь класса А2 или А4;
- Комплектная система для облицовки фасадов;
- Допускаемая высота кладки облицовочного
слоя – 10м; - Величина допустимой нагрузки – 3.5 кН, 7.0 кН
и 10.5 кН; - Регулировка по вертикали и горизонтали в
диапазоне ± 35 мм и ±15 мм соответственно;
Навесные фасадные системы HК4 представляет собой отдельный кронштейн со сплошной стойкой и опорной пластиной. В сочетании с анкерными шинами HALFEN HTA обеспечивается регулировка кронштейна по высоте и в стороны.
Фасадные кронштейны HALFEN изготавливаются из высококачественной нержавеющей стали. Для навесных фасадных систем они поставляются в различных исполнениях.
HK4-FL
Вариант исполнения с правым углом
Для облицовки колонн и углов зданий используются специальные навесные фасадные системы в виде угловых кронштейнов HK4-FL и HK4-FLR.
HK4-FLR
Правый и левый углы, облицовка колонн и опор.
Также совместно с подсистемой для вентилируемых фасадов применяются подвесные петли HSL-W которые закладываются в вертикальные швы кладки между кирпичами. Между горизонтальными рядами укладывается продольная арматура HLS-Z01.
HK4-F
В сочетании с подвесными петлями HSL-W40 (95 x 40 x 4)
Пример скрытой анкеровки подвесного кирпича на ребро
Для горизонтальной анкеровки облицовки к несущим основаниям используются горизонтальные связи (анкер-шпильки), обеспечивающие надежность соединения в течение долгого времени
Анкер-шпилька LSA-DW для анкеровки
в каменных и ж/б основаниях
Фасадные опоры и структурные перемещения
Интерфейс между фасадом и структурой присущ облицованному зданию. Правильное функционирование соединений между ними, несомненно, имеет основополагающее значение для качества облицовки и здания в целом.
В этой статье обсуждаются опоры для различных типов фасадов, используемых в зданиях со стальным каркасом, типы кронштейнов и их функции, движения конструкции и их влияние на облицовку здания.Относится к зданиям в два и более этажа.
[наверх] Опоры ограждающих конструкций зданий
Практически для всех различных типов фасадов вес ограждающей конструкции и прикладываемые к ней боковые нагрузки воспринимаются основной конструкцией здания.
Исключением являются малоэтажные здания с облицовкой из кирпича, в которых ограждающая конструкция может опираться на землю и каркас здания воспринимает только боковую нагрузку.Облицовка каменной кладкой, дождевики и изоляционная штукатурка обычно опираются на нижнюю часть. Сборная облицовка может иметь опору снизу или подвешиваться сверху. Навесные стены обычно навешиваются сверху.
Для всех типов облицовки основная конструкция несет вес, а опорная конструкция допускает относительное перемещение, так что отклонения основной конструкции не создают непреднамеренных нагрузок на систему облицовки.
снизу поддерживаются облицовка должна принять отклонение опорной конструкции, размещение вертикального перемещения луча выше в то время как он обеспечивает боковую выдержку и позволяют боковое перемещение здания в плоскости оболочки.Топ-хун оболочки (например, занавес стеновые) должен принять отклонение несущей конструкции выше, приспособить вертикальное перемещение конструкции ниже, обеспечивая при этом боковую выдержку и позволяют боковое движение в плоскости оболочки.
Перемещения подлежат размещению
Если фасадный элемент ограничен структурой, например: на уровне промежуточного этажа двухэтажной стойки соединение также должно допускать вертикальное перемещение.
Отсутствие достаточного допуска для рабочих движений в соединениях между фасадом и конструкцией неизбежно приведет к передаче нагрузки через элементы ограждающей конструкции здания, на которые они не рассчитаны. Это может привести к утечкам, трещинам в хрупких элементах, нарушению соединений, короблению стоек и разрушению стекла.
Чтобы постоянно избегать этих потенциальных проблем, проектировщики зданий должны взаимодействовать с проектировщиками подрядчика по фасаду, чтобы понять их требования и ограничения их креплений.Конструкционные элементы должны быть выбраны таким образом, чтобы перемещения, которые должна выдерживать оболочка, были разумными, а необычные требования к перемещению не предъявлялись к облицовке, что могло бы привести к непредвиденным расходам.
Они могли возникнуть, если бы перемещения были такими, что необходимо было спроектировать новые профили транца, чтобы приспособить их, а группа проектировщиков здания и консультант по стоимости предположили, что применяется обычное решение.
Обычно подробные сведения о перемещениях в здании предоставляются инженером-строителем в отчете, который может использоваться проектировщиками других элементов здания.Этот отчет имеет наибольшую ценность, если необходимо дать реалистичные оценки движения здания.
[вверху] Крепления к первичной конструкции
Поддерживаемые снизу ограждающие конструкции зданий, поддерживаемые на каждом уровне, передают вертикальные и поперечные нагрузки на основную конструкцию на уровнях пола как линейные нагрузки. Боковые нагрузки также применяются к нижней стороне перекрытия над полом, но эти нагрузки могут быть дискретными точечными нагрузками, приложенными через кронштейны.
Гравитационные нагрузки на ненесущие стены обычно прикладываются как дискретные точечные нагрузки через кронштейны, подвешенные к полу выше.Боковые нагрузки также применяются как точечные нагрузки на уровне пола.
Некоторые малоэтажные здания облицованы каменной кладкой, поддерживаемой на уровне земли, и, следовательно, на основную раму на верхних этажах не действуют гравитационные нагрузки. Однако на этих уровнях на основную раму передаются боковые нагрузки.
Боковые нагрузки передаются через горизонтальные ограничивающие скобы, которые не оказывают сопротивления вертикальному перемещению.
[вверху] Кронштейны и другие крепления
Гравитационные нагрузки, применяемые в качестве линейных нагрузок, либо поддерживаются непосредственно от плиты перекрытия, либо непрерывный угол выступа прикрепляется к краю плиты.Литые швеллеры часто используются для удержания болтов.
Направляющая в перекрытии стены из легкой стальной засыпки обычно укладывается непосредственно на верхнюю часть плиты и прикрепляется к ней с помощью дробеструйных креплений, передающих поперечные нагрузки.
Трасса может быть установлена в правильном положении относительно разметочной сетки, установленной на полу.
Кирпичная облицовка поддерживается на непрерывном выступе под углом
(Изображение любезно предоставлено Хальфеном Деха)Стальная опора для филенки
Кронштейны силы тяжести навесной стены прикладывают точечные нагрузки и обычно прикрепляются к верхней части плиты на краю пола и скрыты под полом с фальш-доступом.В качестве альтернативы кронштейны можно прикрепить к краям пола. Производители навесных стен обычно имеют собственную систему кронштейнов, которую можно регулировать в трех ортогональных направлениях.
Горизонтальная регулировка в плоскости и перпендикулярно плоскости навесной стены достигается с помощью литых каналов и зубчатых кронштейнов с прорезями и зубчатыми шайбами соответственно или другими подобными средствами. Длина залитых каналов и продольных отверстий обеспечивает достаточную регулировку для получения точной линии.Допуски на установку облицовки могут быть в пределах плюс-минус 2 мм для сохранения внешнего вида стыков между панелями.
Боковые нагрузки передаются на гравитационные кронштейны с помощью клиньев или тройников в соответствующих пазах, которые обычно допускают вертикальную регулировку винтами.
Кронштейн с прорезями и зубчатыми шайбами
(Изображение © Yuanda Europe)
[вверху] Ограничители
Удерживающие кронштейны обеспечивают боковую фиксацию облицовки здания и противостоят силам, нормальным к поверхности (давление и всасывание), но допускают относительное вертикальное перемещение между облицовкой и конструкцией.
Заполненные стены из легкой стали имеют фиксированные пальцы ступней, направленной вниз, к потолку этажа выше. Вертикальные стойки поддерживаются поперечно направляющей для головы, но зазор между вершинами стоек и перегородкой канала позволяет вертикальное отклонение верхнего этажа относительно нижнего.
В ограждающих конструкциях навесных ограждений ограничение против неплоскостных нагрузок обеспечивается в нижней части стойки с помощью выступа, закрепленного в полости в профиле, который входит в зацепление с выступом внизу.Это обеспечивает средство передачи силы сдвига при одновременном осевом перемещении.
В тех случаях, когда стойки для навесных стен проходят непрерывно за пол, кронштейны на промежуточных уровнях пола обеспечивают сдерживание горизонтальных нагрузок, но допускают вертикальные перемещения, например, посредством вертикальных продольных отверстий.
[вверх] Влияние строительных допусков NSSS
Национальные технические условия на стальные конструкции (NSSS) устанавливают допустимые отклонения для смонтированных стальных конструкций.Регулировка, необходимая для установки облицовки с учетом допустимых отклонений, вытекает из значений NSSS и определяет длину прорезных отверстий и залитых каналов. Общий отвес многоэтажных колонн дает максимально допустимое отклонение центральной линии колонны относительно центра колонны в ее основании. Строка колонн на краю пола также может быть отклонена от вертикали и находится в пределах допустимого отклонения. Если также предполагается, что положение края пола может изменяться относительно положения колонн, это также должно быть учтено.
При определении максимального комбинированного отклонения следует учитывать, разумно ли предположить, что максимальные значения отдельных разрешенных отклонений могут сосуществовать. В этом случае следует добавить максимумы. Если это не так, например, потому что отклонения независимы и применяются к одному и тому же элементу, можно использовать другое средство комбинирования, такое как правило квадратного корня из суммы:
Где:
- D – комбинированное отклонение
- d i – это индивидуальные отклонения
- n – число индивидуальных отклонений
Если предполагается, что максимальное отклонение края пола между колоннами может сосуществовать с максимальным отклонением от вертикали здания и что допустимое отклонение края пола составляет то же значение, что и для положения луча в NSSS, таблица показывает требуемую регулировку.
| Этажность | Отвес | Положение края | Регулировка |
|---|---|---|---|
| 5 этажей 4,0м | 30 | 5 | ± 35 |
| 10 этажей 4,0м | 42 | 5 | ± 47 |
| 20 этажей 4,0м | 60 | 5 | ± 65 |
Необходима регулировка как внутрь, так и наружу (плюс и минус), как показано на диаграмме
Потребность в регулировке вовнутрь и наружу
[вверх] Воздействие движения зданий
Монтаж облицовочной панели
(Изображение © Arup)
Движения здания, влияющие на облицовку, можно разделить на два класса:
- Движение, которое происходит один раз в процессе строительства;
- Движения, происходящие в течение срока службы здания.
Очевидно, что движения первого класса происходят только один раз, и в целом можно предположить, что они не являются обратимыми.
[вверх] Вертикальные перемещения
Монтаж навесной стены выполняется после заливки бетонного пола, так что залитые каналы находятся на месте. Кронштейны гравитации крепятся к линии и приблизительному уровню. Допуски на установку по линии и отвесу не превышают 2 мм. Первая панель устанавливается и выравнивается с помощью регулировочных винтов в креплении кронштейна.Последующие панели возводятся таким образом, чтобы разделенные стойки входили в контакт друг с другом, и выравниваются по уровню, постепенно огибая здание.
Закрывающая панель сдвигается вертикально вниз между уже установленными панелями с обеих сторон.
После установки облицовка должна выдерживать движения здания и продолжать работать. Перемещения возникают в результате укорачивания колонны, прогиба балки из-за наложения статических и динамических нагрузок и тепловых эффектов. Расчетные значения перемещений были разделены на те, которые происходят во время строительства после установки облицовки, и те, которые возникают при эксплуатации, и приведены в таблицах.
| Укорочение колонны из-за продолжающегося строительства над установленной облицовкой (будет происходить в высотных зданиях) | 0,6 |
| Укорочение колонны за счет установки элементов отделки | 0,3 |
| Постоянный прогиб полов из-за установки элементов отделки | 3,2 |
| Укорочение колонны из-за временной нагрузки | 2.2 |
| Прогиб краевых балок из-за временной нагрузки | 25 |
| Тепловое перемещение облицовки из-за колебаний температуры | + 3,8 / -3,3 |
| Тепловое перемещение каркаса из-за колебаний температуры (может возникнуть, если здание законсервировано) | + 1,4 / -0,7 |
Опора сборных панелей
Предполагается, что колонны из стали марки S355 с классом прочности 4.Высота этажа 0м по сетке 9м. Значения прогиба балки основаны на пролете / 360, предлагаемом пределе, приведенном в национальном приложении Великобритании к BS EN 1993-1-1 [1] для расчетных вертикальных прогибов при характерных комбинациях нагрузок из-за переменных нагрузок.
Для жестких панелей с опорой снизу, таких как сборный железобетон или каменная кладка, должны быть предусмотрены деформационные швы наверху панели между панелью и конструкцией, расположенной выше, чтобы обеспечить прогиб балки.
[вверх] Боковые перемещения в эксплуатации
Боковое смещение здания из-за ветровой нагрузки приводит к деформации сдвига облицовочных панелей по бокам здания параллельно направлению ветра.Если принять боковое смещение H / 500, то боковое смещение для этажа 4,0 м составит 8 мм.
[вверху] Возможное влияние отклонения балки
Движения открытия и закрытия
Потенциальный эффект отклонения краевых балок исследуется на примере модульных навесных стен. Аналогичные эффекты применимы и к другим системам облицовки. В модульных навесных стенах и блокирующие фрамуги, и стыки стоек требуются для того, чтобы приспособиться к движениям рамы во время эксплуатации и поддерживать водонепроницаемость.Если занятые этажи находятся рядом с незанятыми этажами, будут происходить движения открытия и закрытия.
Чрезмерные закрывающие движения приведут к передаче нагрузки через элементы облицовки, не предназначенные для ее выдерживания; чрезмерное открывание может привести к нарушению герметичности фрамуги. Допуски в навесной стене, рассчитанные на движение в процессе эксплуатации, не должны использоваться для размещения элементов каркаса, выходящих за пределы согласованных допусков.
Отклонения от динамической нагрузки в краевой балке толщиной 25 мм можно компенсировать панелями навесных стен двумя различными способами.В модульной навесной стене с разделенными, блокированными стойками, где стеклопакет прикреплен к раме с помощью структурного силикона, нагрузка передается на кронштейн на одной стороне панели, когда балка принимает свою изогнутую форму. Смежные панели скользят друг относительно друга вертикально, образуя ступеньки между соседними панелями.
Деформация панели из-за прогиба балки
В ограждающих конструкциях из оконных занавесей и единичных навесных стен, где остекление не склеено силиконом, панели деформируются при сдвиге и ступенек между соседними панелями не возникает.Остекление обычно поддерживается около вертикальных краев стеклопакета. Поэтому сдвиговая деформация панели наружной стены приведет к вращению остекления следовать наклону опорного транца с потенциалом для разрушения стекла, если происходит контакт между блоком остекления и стойками.
[вверху] Влияние деформации панели на фальц остекления
Фальц остекления – это канал, в котором находится стеклопакет и который полностью перекрывает его.Зазор между стеклопакетом и задней частью фальца остекления и размер перекрытия учитывают перемещение стекла относительно обрамляющих его стоек и фрамуг.
Фальц на остекление
Влияние деформации панели на стеклопакет
Величина относительного перемещения и, следовательно, теоретически необходимая глубина фальца остекления зависит от пропорций стеклопакета и деформаций панели.
На схеме (справа) d – минимальный зазор между стеклопакетом и рамой и минимальное перекрытие для предотвращения расцепления и
d = δ v (h / b) + δ h (h / h s )
Для теоретических перемещений уже рассмотренных величин (максимальное относительное отклонение на панели шириной 1500 мм: δ v = 14 мм и горизонтальное отклонение на одном этаже: δ h = 8 мм) и полноразмерное остекление размером 2,6 м x 1 .3 м на высоте 4,0 м:
d = 14 x (2,6 / 1,3) + 8 x (2,6 / 4,0) ≈ 33 мм
Таким образом, фальц остекления должен иметь глубину не менее 66 мм.
Для стеклопакетов площадью 1,3 м потребуется фальц остекления глубиной не менее 34 мм.
На практике фальцы остекления намного меньше, но стекла ломаются очень редко, что позволяет предположить, что деформации панели также намного меньше.
[вверху] Влияние смены арендатора на теоретический прогиб краевой балки
Ниже приведен пример изменения арендатора, включающего отделку нового арендатора на одном этаже здания с использованием значений перемещений во время строительства и в процессе эксплуатации, приведенных в таблице выше.Движение закрытия было показано как положительное; начальные движения показаны как отрицательные. Прогибы балок на основе пролета / 1000 также были сведены в таблицу.
Эти движения происходят при опорожнении и разборке пола и меняются местами при установке и повторном заселении. Закрывающие движения из-за укорачивания колонны под отделку и временные нагрузки 2,5 мм уже произошли. Показанные случаи возникают, если максимальные тепловые перемещения совпадают с изменением занятости.
| Механизм | Открытие | Закрытие | ||
|---|---|---|---|---|
| мм | мм | мм | мм | |
| Отклонение луча | л / 360 | л / 1000 | л / 360 | л / 1000 |
| Отклонение краевой балки (служебные, фальшпол, потолок) | -3.2 | -1,2 | 3,2 | 1,2 |
| Прогиб краевой балки (временная нагрузка) | -25,0 | -9,0 | 25,0 | 9,0 |
| Термическое расширение / сжатие оболочки | -3,3 | -3,3 | 3,8 | 3,8 |
| Итого | -31,5 | -13,5 | 32,0 | 14. 0 |
Максимальное закрытие относительно установки составляет 32,0 + 2,5 = 34,5 мм для балок пролета 9 м с пределом прогиба пролета / 360. Как и ожидалось, отклонение краевой балки является доминирующим компонентом, составляющим около 82% движения в этом случае.
Максимальный прогиб в раздельных фрамугах
(Изображение любезно предоставлено Arup)
Разделенные фрамуги в единых панелях навесных стен должны допускать вертикальное движение, сохраняя при этом непроницаемость для погодных условий.Верхняя и нижняя части фрамуг сцепляются. Прокладки в карманах обеспечивают герметичность. Как видно из эскиза на чертеже, чрезмерное закрытие приводит к контакту между верхним и нижним ригелями, что делает возможным нежелательную прямую вертикальную передачу нагрузки через контактирующие поверхности. Чрезмерное открывание приводит к разъединению верхнего и нижнего фрамуг и прямой путь снаружи внутрь здания.
Максимальный прогиб, который может быть умещен в типичных модульных панелях навесных стен, установленных с правильными допусками и зазорами, составляет около 15 мм, как показано на рисунке (справа), а в системах настенных навесных конструкций он еще ниже – около 8 мм.
Подобные вопросы актуальны и для других видов облицовки. Мастичные герметики часто используются в деформационных швах в кладке и сборном железобетоне. Уплотнения должны оставаться работоспособными как при открытии, так и при закрытии.
[вверху] Реалистичные отклонения луча
Из вышеизложенного следует, что навесная стена с остеклением, которое не связано силиконом с рамой, не способна выдерживать деформации, возникающие в результате теоретических максимальных перемещений краевых балок из-за временных нагрузок.Кажется очевидным, что предел прогиба пролета / 360 нереален для краевых балок, поддерживающих облицовку, и что прогибы такой величины на практике не возникают.
Для этого есть две возможные причины:
- Фактические временные нагрузки в зданиях меньше заданных временных нагрузок.
- Балки с номинальной простой опорой обеспечивают достаточную концевую фиксацию для значительного уменьшения прогиба балки.
Хорошо известно, что фактические временные нагрузки в офисных зданиях часто меньше заданных временных нагрузок, и этот факт является одной из причин того, что здания, облицованные навесными стенами с конструкцией, аналогичной показанной на иллюстрации, очевидно, не испытывают проблем.Также известно, что на практике балки с номинальной простой опорой в традиционной конструкции могут обеспечивать такую степень фиксации на концах, которая будет достаточной для значительного уменьшения прогиба балки. Полная фиксация приведет к прогибу в середине пролета, составляющему одну пятую от прогиба с опорой; фактическое отклонение будет где-то между этими двумя значениями. Публикация SCI 183 обсуждает этот вопрос.
Эти два эффекта явно приводят к значительному уменьшению прогибов, которые могут составлять примерно пролет / 1000 для единичной навесной стены для балки пролета 9 м.Этот факт, несомненно, является причиной того, что было немного случаев, когда чрезмерные прогибы несущей конструкции вызывали проблемы с навесными стенами.
[вверх] Список литературы
- ↑ NA + A1: 2014 по BS EN 1993-1-1: 2005 + A1: 2014. Национальное приложение Великобритании к Еврокоду 3: Проектирование стальных конструкций Общие правила и правила для зданий, BSI
[вверх] Ресурсы
[вверху] См. Также
Не найдено – Hilti United Kingdom
Не найдено – Hilti United Kingdom Перейти к основному содержаниюОшибка 404 – искомая страница не существует
Это может быть потому, что
- Страница удалена.
Если вы использовали закладку, рекомендуем обновить ссылку. - Также возможно, что в ссылке есть опечатка.
Пожалуйста, попробуйте следующие варианты
- Воспользуйтесь функцией поиска, чтобы найти то, что вы искали.
- Используйте нашу основную навигацию для доступа к информации о наших продуктах и услугах.
- Начните просматривать нашу домашнюю страницу.
Зарегистрируйтесь, чтобы максимально использовать возможности веб-сайта Hilti
Хотите стать онлайн-клиентом?
Зарегистрируйтесь, чтобы создать учетную запись сейчас.
Не можете войти в систему или забыли пароль?
Пожалуйста, введите ваш e-mail ниже. Вы получите электронное письмо с инструкциями по созданию нового пароля.
Нужна помощь? Связаться с намиЗарегистрируйтесь, чтобы максимально использовать возможности веб-сайта Hilti
Хотите стать онлайн-клиентом?
Зарегистрируйтесь, чтобы создать учетную запись сейчас.
Выберите следующий шаг для продолжения
Ошибка входа
К сожалению, мы не можем войти в систему.
Используемый вами адрес электронной почты не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.
Обновление количества
Обратите внимание, объем заказа обновлен.
Это связано с упаковкой и минимальным объемом заказа.
Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.
BREXIT FAQ Найдите ответы на некоторые из наших наиболее распространенных вопросов, касающихся Brexit Прочтите наш FAQ
Фасадные системы | Кронштейны и профили
Стандартная расчетная зона
Мы предлагаем различные алюминиевые кронштейны для первичной опоры, соответствующие конструкции здания и обеспечивающие тепло- и звукоизоляцию необходимой толщины.Тепловой К этим кронштейнам прикреплены изолирующие прокладки, чтобы минимизировать потери тепла через тепловые мосты.
| Расчетная зона | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Т-рейка 50 мм | Т-образная рейка 74 мм | ||||||||
| Кронштейн Номер для заказа | Длина кронштейна | Кронштейн & ‘Т’ | Изоляция пустот | Кронштейн & ‘Т’ | Изоляция пустот | ||||
| мин. | Макс | мин. | Макс | мин. | Макс | мин. | Макс | ||
| RS-N62 | 62 мм | 75 мм | 97 мм | 25 мм | 47 мм | 97 мм | 122 мм | 25 мм | 47 мм |
| RS-N95 | 95 мм | 103 мм | 125 мм | 53 мм | 75 мм | 103 мм | 150 мм | 28 мм | 75 мм |
| RS-N130 | 130 мм | 139 мм | 161 мм | 89 мм | 110 мм | 139 мм | 185 мм | 64 мм | 110 мм |
| RS-N170 | 170 мм | 179 мм | 201 мм | 129 мм | 150 мм | 179 мм | 225 мм | 104 мм | 150 мм |
| RS-N210 | 210 мм | 219 мм | 241 мм | 169 мм | 190 мм | 219 мм | 265 мм | 144 мм | 190 мм |
| RS-N250 | – | – | – | – | – | 259 мм | 305 мм | 184 мм | 230 мм |
| RS-N290 | – | – | – | – | – | 299 мм | 345 мм | 224 мм | 270 мм |
Варианты вертикальных направляющих
Мы предлагаем ряд алюминиевых вертикальных Т-образных профилей и коробчатых профилей для поддержки большинства стандартных вентилируемых фасадов.
Вентилируемые фасады – BSP Bracket System Polska
Широкий спектр услуг
BSP Bracket System Polska sp. z o. о. предлагает широкий спектр услуг в области вентилируемых фасадов и техники крепления. Этот ассортимент включает производство и продажу алюминиевых кронштейнов для навесных стен, комплектных систем подконструкции для вентилируемых фасадов, а также услуги по проектированию и консультационные услуги.
Алюминиевые опорные конструкции
BSP System производит алюминиевые опорные конструкции, состоящие в основном из кронштейнов и профилей.И кронштейны, и профили были разработаны специально для вентилируемых фасадов, что отличает их от рынка. Кронштейны были спроектированы таким образом, чтобы упростить фиксацию профилей и позволить установщику отрегулировать их положение по всем трем осям, избегая проблем, связанных с неровностями стен. Удлиненная ножка кронштейна (небольшая «пятка» сбоку) делает его в четыре раза более устойчивым к боковым силам. Есть два типа кронштейнов – фиксированные, которые передают нагрузки с фасада на основную несущую конструкцию здания, и раздвижные кронштейны, которые поддерживают всю конструкцию и позволяют без проблем расширять алюминий.BSP предлагает широкий выбор кронштейнов различных размеров и удлинителей. Благодаря этому наши продукты можно использовать даже в условиях очень короткого или длительного охвата.
Самые большие преимущества
Самыми большими преимуществами нашей продукции являются: высокая прочность, устойчивость к атмосферным воздействиям и коррозии, малый вес и процесс экструзии, который предотвращает напряжения, микротрещины и царапины, которые возникают при изгибе элементов.
Универсальное решение
Несмотря на то, что наши алюминиевые профили были разработаны для использования в основном с облицовочными панелями из HPL и фиброцемента, их можно использовать с алюминиевыми и бетонными панелями, жалюзи, деревянной облицовкой и многим другим.
Есть два основных типа профилей. Первый называется Т-профиль – используется для соединения панелей – а второй является угловой профиль (также называемый L профиль) – используется в качестве опорного профиля. Другая категория профилей – это декоративные элементы, которые включают внутренние и внешние угловые профили и соединительный профиль. Их можно использовать для маскировки краев панелей, а также для закрытия горизонтальных стыков, через которые видна основа. Они также предотвращают проникновение нежелательных предметов, таких как окурки сигарет.
Фасадные кронштейны
Фасад кронштейн крепежный элемент вентилируемой фасадной системы, которая обеспечивает прочное крепление к фиксации, в котором оболочка материал помещают, относительно опорной базы.
Кронштейны фасадной системы обеспечивают необходимое воздушное пространство между стеной здания и облицовочным материалом. Этот зазор позволяет использовать утеплитель необходимой толщины.
Выбор кронштейна основывается на его основных характеристиках: возможности регулировки длины и несущей способности.Исходя из проекта, При монтаже фасада важно выполнить нанесение эскиза на несущее основание здания. Это не соответствует типу устанавливаемых фасадных скоб.
Для обеспечения долговечности и надежности монтируемой фасадной системы усиленный крепежный кронштейн крепится к стене с помощью специальных анкерных болтов. Анкеры изготавливаются по двум технологиям: горячее цинкование или термодиффузионное цинкование; и используются в зависимости от назначения.Болты крепятся к несущей конструкции с помощью специальных паронитовых прокладок, исключающих возникновение теплового моста.
Кронштейны для фасадных систем
Для удобства монтажа на фасаде можно использовать удлинитель. Крепеж также может быть выполнен с пазами, позволяющими регулировать стойки в нескольких плоскостях. Благодаря большому разнообразию типов, размеров и вариантов крепления кронштейна КРУ возможна установка различных конструкций.
В настоящее время в качестве крепежа часто выбирают кронштейны для фасадных систем.Если тяжелый материал (например, натуральный камень). Используется для облицовки, необходимо закрепить усиленным крепежным уголком.
Усиленный крепежный кронштейн для систем вентилируемого фасада может быть разной длины в зависимости от материала стены. Необходимая длина определяется толщиной изоляции и вентилируемым пространством (40 мм).
Кронштейн КРУ с консолью от 90 до 350 мм позволяет выровнять фасад на длину распорки до 350 мм.Фасадный кронштейн соответствует всем современным строительным нормам и стандартам; и продается по хорошим ценам.
AISI 430/1 мм | |
AISI 430/1 мм | |
AISI 430/1 мм | |
AISI 430/1 мм | |
AISI 430/1 мм | |
AISI 430/1 мм | |
AISI 430/1 мм | |
AISI 430/1 мм |
Нью-Йорк, 23 + 24 сентября – Участники
Мы понимаем, что дизайн играет решающую роль на каждом этапе процесса разработки продукта – от идей до решений и утилизации. Такой целостный подход и комплексное мышление позволяет нам создавать значимые впечатления от бренда. Конечный результат объединяет качество с целью создания красивых, функциональных дизайнерских решений, которые помогают улучшить жизнь людей во всем мире.
AGNORA производит самое большое архитектурное стекло в Северной Америке. Мы закаляем, ламинируем, изолируем, термообработку, машинную обработку и цифровую печать негабаритного стекла для различных культурных, элитных жилых и розничных проектов. От пентхаусов на Манхэттене до съемок голливудских фильмов, контрольно-диспетчерских пунктов в аэропортах до шерстяных мамонтов – наши проекты уникальны, интересны и всегда оставляют нас в ожидании следующего большого испытания.
С тех пор, как AGROB BUCHTAL начала производство керамической плитки в 1755 году, мы являемся лидером в области архитектурной керамики нового поколения. В 1930-х годах мы представили нескользящую керамику, сегодня мы предлагаем гидрофильную самоочищающуюся керамику для внутренних и наружных работ. Архитекторы во всем мире ценят наши керамические изделия, возможности индивидуальной настройки и комплексные услуги архитекторов.
Мы – ведущая мировая компания по производству красок и покрытий и крупный производитель специальных химикатов.Придаем цвет стенам. Помогите защитить здания, в которые вы заходите каждый день. Мы в ваших мобильных устройствах, машинах и дорогах, которые перемещают вас, и мы являемся неотъемлемой частью продуктов, которые сохраняют ваше здоровье. Мы поставляем инновационные и экологически чистые краски, покрытия и специальные химические вещества клиентам по всему миру. Помимо основных функций, наши продукты также играют жизненно важную роль в производственном процессе во многих отраслях промышленности.
Avenere Cladding – американский дизайнер-импортер-дистрибьютор с полным спектром услуг для NeaCera® Terra-cotta Rainscreen Solutions и отвечает за все аспекты тестирования, соответствия нормам и контрактов.Мы специализируемся на обслуживании национальных дизайнерских и контрактных сообществ с высокими стандартами обслуживания во всех аспектах нашей работы. Эти высокие стандарты прочно укоренились в нашей организации в результате требований и отраслевых стандартов, которых придерживаются наши дочерние компании по структурным продуктам более 40 лет.
Axalta доступны во многих цветах и отделках, которые соответствуют или превосходят стандарты AAMA 2603, 2604 и 2605, и будут держать вас в авангарде архитектурных цветовых тенденций.Подразделение Axalta Dura Coat производит жидкие покрытия, которые соответствуют или превосходят спецификации AAMA и обеспечивают гибкость в настройке цвета.
Технология Azon позволяет сократить энергопотребление при производстве алюминиевых оконных рам на фасаде здания. Готовые решения Azon для производителей обеспечивают наилучшее сочетание энергоэффективности и наивысшей прочности на сдвиг среди всех термобарьеров для алюминиевых оконных проемов, используемых в самых суровых климатических условиях и в самых суровых климатических условиях.
Boston Valley Terra Cotta признан инновационным производителем архитектурной керамики, производящим архитектурную терракоту, черепицу и единственную производимую в США систему дождевых экранов TerraClad ™. BVTC сотрудничает в рамках многочисленных инициатив в области НИОКР с приглашенными художниками, учеными и архитекторами, участвуя в строительных проектах от разработки до завершения.
CENTRIA, ведущий мировой поставщик высококачественных ограждающих конструкций для зданий, стремится продвигать строительную науку, экологичность и эстетику за счет тщательных исследований и разработок, инноваций, а также обслуживания мирового класса и поддержки строительного сообщества.
Cladding Concepts International – это подразделение фасадных продуктов и услуг Belden Tri-State Building Materials, компании, обслуживающей строительное сообщество с 1936 года. CCI с гордостью представляет самый полный портфель изделий из терракоты, керамогранита, компактных панелей и высококачественных декоративных материалов. системы металлических фасадов, проектирование под ключ и техническая поддержка с оптимизированным управлением поставками и логистикой.
Система CL-Talon – это революционная система поддержки облицовки, изготовленная с использованием совмещающих измерений, интегрированных в элементы системы.
Это значительно сокращает время установки и количество ошибок, снижает стоимость и повышает качество облицовки. Превосходные характеристики термического разрыва зажимов CL-Talon Therme повышают энергоэффективность здания, снижают эксплуатационные расходы и потенциально способствуют получению сертификата LEED.
We are Construction Specialties (CS), семейный производитель строительных материалов. Мы предлагаем индивидуальные решения сложных проблем, с которыми каждый день сталкиваются архитекторы, дизайнеры, владельцы зданий, менеджеры объектов и подрядчики. С момента изобретения первых экструдированных жалюзи CS стала мировым лидером во всех категориях продукции.
Cosentino Group – это глобальная испанская семейная компания, которая производит и продает инновационные поверхности для мира дизайна и архитектуры.Эта цель стала возможной благодаря новаторским и ведущим брендам, таким как Silestone®, Dekton® и Sensa by Cosentino®. Технологически продвинутые поверхности, которые позволяют создавать уникальный дизайн и пространство как для коммерческих, так и для жилых проектов.
Ожидается, что современные здания будут энергоэффективными, удобными и экологичными, с устойчивыми конструктивными характеристиками. Высокоэффективные решения DuPont для ограждающих конструкций разработаны, чтобы соответствовать и превосходить эти ожидания.От непрерывной изоляции для фундаментов и стеновых ограждений до материалов, защищающих от атмосферных воздействий, мы можем помочь вам определить наилучшие решения для удовлетворения потребностей вашего проекта.
Защитная пленка DuPont ™ Tedlar® помогает продлить внешний вид и срок службы вашей конструкции даже в самых экстремальных условиях. Защитная пленка Tedlar® обеспечивает долговечность и долговечность, от суровых погодных условий до агрессивных химикатов. Защитная пленка Tedlar® может быть легко нанесена на самые разные поверхности, обеспечивая гибкость в выборе дизайна и сохраняя характеристики поверхности.
Помимо исключительной защиты от непогоды, Tedlar® обеспечивает непроницаемый барьер от пятен и потертостей, что позволяет легко вытирать их. И поскольку она может противостоять воздействию самых агрессивных промышленных чистящих средств, в том числе отбеливателя, защитная пленка Tedlar® помогает сохранить ваш дизайн в лучшем виде.
Elemex производит превосходные архитектурные фасадные системы на нашем современном предприятии и поддерживает все аспекты вашего проекта от концепции до завершения.Наши панели Ceramitex® негорючие, устойчивы к ультрафиолетовому излучению, устойчивы к климатическим условиям и устойчивы к граффити. Созданный на основе нашей запатентованной технологии крепления Unity, он обеспечивает бесшовную интеграцию самых разных поверхностей.
Elicc Americas Corporation – североамериканская компания по производству фасадов, специализирующаяся на сложных и архитектурно инновационных проектах навесных и оконных стен. Elicc объединяет собственное проектирование и проектирование, точное производство, логистику и установку, чтобы предоставить индивидуальные решения под ключ.Вместе мы воплощаем в жизнь завтрашний горизонт.
Основанная в 2011 году, Entuitive – это инженерная консалтинговая компания, работающая в семи офисах в США, Канаде и Великобритании. Практика включает в себя комплексное проектирование конструкций, облицовку зданий, реставрацию, а также консультационные услуги по специальным проектам и реконструкции как для новых, так и для существующих зданий и мостов.
Основанная в 2013 году со штаб-квартирой в Дублине, Ирландия, FenestraPro представляет собой пакет программного обеспечения для проектирования фасадов на основе BIM, которое оценивает экологические характеристики, позволяя проектировщику сохранять эстетический контроль.Программное обеспечение FenestraPro, которому доверяют глобальные архитектурные фирмы, включая Gensler и SOM, обеспечивает анализ тепловых характеристик, притока солнечного тепла и естественного дневного света в режиме реального времени для оптимального дизайна фасада.
Focchi North America Corp. является частью Focchi Group, лидера в секторе сборных ограждений для зданий.Мы занимаемся полным процессом облицовки от проектирования, изготовления, доставки и монтажа на месте.
Мы являемся ведущим производителем природного камня в Германии, специализирующимся на разработке карьеров и производстве известняка Юра. Камень подходит для облицовки фасадов и наружных работ в любых климатических условиях, а также для полов. Наше производственное предприятие является одним из самых современных предприятий по обработке камня в Европе, реализующим комплексные проекты из природного камня по всему миру.
GCP Applied Technologies – ведущий мировой поставщик технологий для строительных материалов, которые включают высокоэффективные гидроизоляционные материалы и специальные системы, такие как PERM-A-BARRIER®, SILCOR® и PREPRUFE®, добавки для цемента и бетона и VERIFI® в пути. конкретная система управления. Продукция GCP использовалась для строительства некоторых из самых известных в мире сооружений. Более подробная информация доступна на сайте www.gcpat.com.
Барьерная система DensElement® представляет собой водостойкую и воздушную барьерную систему (WRB-AB), которая устраняет дополнительную необходимость в установке WRB на лицевой стороне оболочки в коммерческом строительстве. Панель обшивки из усовершенствованного стекловолоконного мата объединяет WRB-AB непосредственно в ее сердцевину, что обеспечивает высокую паропроницаемость. Посетите DENSELEMENT.com
HOFMANN – всемирно активный дизайнер, производитель и установщик сложных фасадных систем из камня и сверхвысоких характеристик бетонных фасадных систем.Обладая обширным внутренним опытом в области проектирования фасадов и материаловедением, пятью современными производственными предприятиями и опытными менеджерами по монтажу на объекте, HOFMANN предлагает комплексные фасадные решения под ключ для сложных проектов по всему миру, которые соответствуют высочайшим техническим требованиям и устойчивости.
стандарты.
Hydro поставляет индивидуальные алюминиевые профили для ваших собственных строительных систем, а также готовые фирменные системы для ограждающих конструкций здания.Наши бренды Sapa, Technal и Wicona разрабатывают и производят комплексные системы, а наши местные производственные предприятия производят архитектурные профили, подходящие для ваших собственных систем.
Международный институт масонства предлагает качественное обучение ремесленников, профессиональное образование для строительных подрядчиков и бесплатную техническую помощь проектным и строительным сообществам. Команда IMI состоит из архитекторов, инженеров, менеджеров по строительству, квалифицированных мастеров и инструкторов, предлагающих то, что не может ни одна другая группа: опыт в обучении, мастерство, дизайн, монтаж и маркетинг.
Kawneer предлагает архитектурные алюминиевые строительные изделия и системы для коммерческого строительства. Мы предлагаем широкий спектр инновационных высокопроизводительных продуктов / систем для ремонта и нового строительства – от термической эффективности и устойчивости до устойчивости к ураганам и взрывам. Обширный ассортимент продукции Kawneer включает входы, системы каркаса, окна и системы навесных стен.
Keil – ведущий производитель скрытых анкеров для вентилируемых фасадов от дождя.
Kleidco® – международная системная компания, созданная для предоставления услуг в области алюминиевых решений эксклюзивным зданиям. Kleidco® производит алюминиевые системы высшего качества для своих клиентов. Работает в Турции, Испании, Франции, Германии и США. Дизайн продуктов разработан в партнерстве со всемирно известными консалтинговыми компаниями.
Подразделение Trosifol® PVB компании Kuraray предлагает на сегодняшний день самый широкий ассортимент промежуточных слоев из многослойного стекла на рынке. В этой презентации представлены сверхпрозрачные, акустические и цветные прослойки ПВБ и жесткие прослойки из ионопласта Trosifol®, которые обеспечивают безопасность, звукоизоляцию, декоративные, структурные и защитные преимущества.
В рамках презентации мы продемонстрируем стойкость многослойного стекла после разрушения с демонстрацией ударов вживую.
Основанная в 2001 году компания LAMINAM изобрела технологию производства керамогранитных плит большого формата, новую концепцию поверхности с универсальным потенциалом и универсальностью в мире архитектуры и дизайна. Сегодня LAMINAM – это ведущий мировой бренд, крупнейший производитель фарфоровых плит, ориентированный на постоянные инновации и экологически безопасные технологии.
MegaKer LLC – специализированная и высококвалифицированная инжиниринговая компания в области минеральных материалов, таких как размерные камни, спеченный камень, ультралегкие композитные минеральные панели и классические архитектурные стереотомические решения.Часть всемирной группы CSI, производящая и поставляющая системы «под ключ» по всему миру уже 35 лет.
McGrory Glass производит индивидуальное металлическое и яркое стекло для наружных работ, а также запатентованные системы внутренней облицовки стен. Кроме того, мы производим DecoShade – одностороннее смотровое стекло. Мы являемся стратегическим партнером Glas Trösch (Butzberg, Швейцария) и вместе производим высококачественные косметические средства, включая стекло Luxar® Anti-Reflective.
MG McGrath Inc – отмеченный наградами лидер в области проектирования, изготовления и монтажа архитектурных поверхностей, включая стекло и металлические панели по индивидуальному заказу из различных материалов и отделки.
Microsol Resources поставляет интегрированные решения для архитектурной, инженерной и строительной отраслей более 30 лет.Компания является признанным лидером в области решений на основе BIM и CAD, а также платиновым партнером Autodesk. Помимо программного обеспечения CAD и BIM, Microsol также предоставляет услуги по обучению, консультированию, укомплектованию персоналом, трехмерной печати и управлению данными, чтобы помочь клиентам получить конкурентное преимущество и повысить общую производительность.
Mödfacade работает как независимый представитель производителя по всей Северной Америке, предлагая современные и надежные фасадные решения, объединяя инновационные продукты с прогрессивными дизайнерами.
NBK® Architectural Terracotta, компания Hunter Douglas, использует традиционную глину и передовые технологии производства для создания TERRART ™ – современного терракотового строительного материала, доступного в непревзойденном диапазоне размеров, текстур и цветов как для горизонтального, так и для вертикального применения. Плитка NBK поддерживает широкий спектр фасадных применений, от заполняющих навесных стен и сборных железобетонных конструкций до вентилируемых дождевых экранов с открытыми стыками.
Nichiha USA, ведущий производитель архитектурных стеновых панелей и сайдинга, предлагает более 50 видов отделки, подкрепленных передовой системой монтажа с использованием встроенной технологии защиты от дождя. У Nichiha есть решения для коммерческих и жилых помещений, прошедшие тщательные испытания на надежность и производительность. Посетите Nichiha.com и исследуйте мощь возможностей.
Northern Facades Ltd – ведущий производитель архитектурных металлических панелей и блочных систем остекления.Наш опыт включает в себя помощь в проектировании, инжиниринг, проектирование нестандартных систем, проектирование, производство, тестирование, разработку стоимости и управление проектами. Мы работаем с сообществом ограждающих конструкций зданий, чтобы предоставить владельцам зданий спроектированные, соответствующие нормам производственные системы, которым нравятся красивые фасады, прослужащие на протяжении многих поколений.
Permasteelisa North America, член Permasteelisa Group, является крупнейшим специализированным подрядчиком фасадов в США, специализирующимся на проектировании, управлении проектами, производстве и установке архитектурных ограждающих конструкций и внутренних систем.Штаб-квартира в Виндзоре, штат Коннектикут, с офисами в Миннесоте, Чикаго, Нью-Йорке, Майами и Монреале.
POHL Group – семейное предприятие со 160-летней традицией. Сочетание традиций, высокого качества и новаторского мышления – это основа того, чтобы стать экспертом в области ремесел по металлу. Сегодня POHL Group является одним из мировых лидеров по проектированию, техническому строительству, а также по производству вентилируемых и утепленных навесных стен.
Уже более 50 лет PPG раздвигает границы возможностей архитектурных металлических покрытий. То, что началось с революционных покрытий DURANAR® в 1967 году, выросло и включает такие достижения, как пигменты, отражающие инфракрасное излучение, и настраиваемые порошковые покрытия, инновации, которые являются более универсальными, удобными для архитектуры и экологически совместимыми, чем когда-либо прежде.
Наша цель – предоставить миру архитектуры уникальные материалы, которые помогут архитекторам спроектировать теплые, красивые и удобные пространства, улучшающие качество жизни для всех.В PRODEMA мы упорно работаем, чтобы быть источником вдохновения для архитекторов.
ProSpec, LLC / Desana Partners: Полностью спроектированные фасадные системы из широкоформатного фарфора, кирпича или терракоты. Представлено архитекторам, инженерам и собственникам зданий ООО «ПроСпец»; Решения для профессионального специалиста.
Изысканный дизайн, непревзойденное качество, быстрая сборка и превосходная безопасность – вот что означает Q-railing.Найдите время, чтобы познакомиться с нашим широким ассортиментом сертифицированных систем стеклянных перил, перил для столбов, поручней, адаптеров для стекол и зажимов для стекла, а также многих других наших инновационных решений для высококачественных систем перил.
устойчивые решения из алюминия и стали для окон, дверей, навесных стен, раздвижных систем, солнцезащитных экранов и зимних садов. На основе энергоэффективности и готовности взять на себя ответственность за окружающую среду. Помимо широкого спектра стандартных решений, мы также разрабатываем индивидуальные решения для всех секторов рынка, от жилых до коммерческих и промышленных проектов.
Все наши высококачественные системы отвечают самым строгим требованиям с точки зрения комфорта, безопасности, архитектурного дизайна и энергоэффективности. Reynaers Aluminium является не только поставщиком, но и ценным партнером для архитекторов, производителей, установщиков солнечных батарей, разработчиков проектов, инвесторов и конечных пользователей.
Reynaers Aluminium основана в 1965 году и является частью группы Reynaers, в которой в настоящее время занято более 2200 сотрудников в более чем 40 странах мира и экспортируется в более чем 70 стран на 5 континентах.Годовой оборот компании со штаб-квартирой в Даффеле, Бельгия, в 2018 году составил 537 миллионов евро.
Rigidized® Metals Corporation является мировым лидером в разработке и производстве трехмерных металлов с глубокой текстурой, используемых в архитектурных, промышленных и транспортных приложениях. Продукция Rigidized® Metals известна своей привлекательностью, экономичностью и функциональностью. Процесс глубокого текстурирования Rigidized® Metals увеличивает прочность, ударопрочность и способность скрывать царапины.Это также позволяет уменьшить размер, что приводит к получению более легких и долговечных продуктов и снижению затрат на техническое обслуживание.
Группа компаний ROCKWOOL – ведущий мировой производитель изоляционных материалов из каменной ваты. Мы предлагаем полный спектр высокоэффективных и экологичных изоляционных материалов для строительной отрасли. Наши изоляционные продукты основаны на инновационной технологии каменной ваты, и сегодня мы являемся ведущим мировым производителем изоляционных материалов из каменной ваты.Группа ROCKWOOL также включает ряд дочерних компаний, предлагающих специализированные решения для садоводства, морского и морского секторов.
Schöck – создатель и крупнейший в мире производитель структурных термических разделителей, с более чем 10 миллионами установок в 38 странах. Сосредоточившись на улучшении внешней оболочки здания, энергоэффективности и комфорте пассажиров, Schöck производит структурные компоненты из бетона, стали и дерева, которые обеспечивают тепло- и звукоизоляцию, а также структурное усиление.
Schüco предлагает современную оконную и фасадную технику для всех секторов рынка, от частных домов до коммерческих и промышленных объектов. Для этого необходим широкий ассортимент продукции, состоящий из высококачественных материалов. Системы Schüco соответствуют и превосходят самые строгие требования к энергоэффективности, безопасности, комфорту и дизайну.
sedak gmbh & co.kg, базирующаяся в Герстхофене на юге Германии, является производителем премиального качества негабаритных изоляционных и безопасных стеклопакетов. наши максимальные форматы не только впечатляют визуально, но и экономичны. поскольку большие стекла намного превосходят маленькие, они экономят на сложном обрамлении и длительном времени монтажа, и, в конечном итоге, они сокращают расходы.
Системы поддержки дождевых экранов SFS Nvelope разработаны для поддержки самых требовательных облицовочных материалов.Регулируемые кронштейны и направляющие, доступные в вертикальных или горизонтальных системах для открытых или скрытых креплений, экономичны, просты в установке или регулировке и подходят для широкого диапазона глубины полостей. Системы Nvelope соответствуют структурным и тепловым требованиям современных строительных требований.
Sherwin-Williams Coil Coatings (ранее Valspar Architectural Metal Coatings) является лидером в области искусства и науки о высокоэффективных покрытиях, которые отличаются красотой и функциональностью.Наши долговечные архитектурные покрытия Fluropon® 70% PVDF для рулонных и экструзионных применений воплощаются в жизнь благодаря неограниченной палитре из 50 000+ цветов и эстетических эффектов и будут поддерживать внешний вид вашего здания как новый на десятилетия вперед. Применения покрытия включают навесные стены, системы металлических стеновых панелей, металлическую кровлю, алюминиевые оконные и дверные рамы, световые люки, софиты и фасции и многое другое.
Shildan – ведущий поставщик терракотовых дождевых и солнцезащитных средств для культовых и энергоэффективных фасадов зданий.
Шилдан представил Terracotta Rainscreen на рынке США 15 лет назад и выполнил 300 институциональных проектов. Шилдан – компания, предлагающая решения. Наша опытная техническая команда по продажам предлагает архитекторам, инженерам и владельцам ранние консультации по проектированию, услуги по проектированию и строительству, а также техническую помощь. Shildan специализируется на проектировании и проектировании систем, отвечающих требованиям современных фасадов с высокими эксплуатационными характеристиками.
Skyline Design – один из ведущих производителей архитектурного стекла в Северной Америке.Компания со штаб-квартирой в Чикаго, основанная в 1983 году, постоянно работает над переосмыслением творческого потенциала крупномасштабных декоративных архитектурных стеклянных инсталляций. Его отличает сотрудничество с ведущими дизайнерами, художниками и фотографами, включая Сюзанну Тик, Патрисию Уркиолу, поместье Александра Жирара, Шолтен и Байджингс, а также Ронана и Эрвана Буруллеков. Skyline Design производит как наружное, так и внутреннее стекло для корпоративных, гостиничных, транспортных, общественных и медицинских учреждений.
Skyline Windows – это семейная компания в четвертом поколении. Мы специализируемся на проектировании, производстве, установке и замене окон, оконных стеновых систем и террасных дверей. Наш исторический опыт позволяет нам соответствовать самым строгим требованиям, сохраняя при этом самые высокие стандарты производительности и эстетики в отрасли.
Spectrum Metal Finishing, Inc., это специализированный аппликатор жидких и порошковых покрытий, обслуживающий рынки коммерческого строительства по всей территории США. Член элитной «Программы сертифицированных аппликаторов» PPG и сертифицирован по ISO-9001. Имеет лицензию всех основных поставщиков красок Kynar 500. Мы соответствуем всем спецификациям AAMA 2603, 2604 и 2605 и превосходим их с возможностями до 33 дюймов с 20-летней гарантией.
Specified Technologies Inc.
(STI) – ведущий производитель инновационных противопожарных решений, предназначенных для предотвращения распространения огня, дыма и токсичных паров.Имея более 1300 систем с классификацией UL®, STI специализируется на передовых системах защиты от огня по периметру, включая конструкции задних панелей, заподлицо и уменьшенную высоту порогов, а также защиту соединений.
Sto – международный технологический лидер в разработке и производстве инновационных строительных материалов с учетом потребностей человека. Наши стеновые системы, покрытия и отделка были выбором ведущих архитекторов, инженеров и подрядчиков на протяжении 61 года, и мы являемся крупнейшим в мире производителем систем внешней теплоизоляции с 35 дочерними предприятиями, более 5000 сотрудников и 21 заводом, работающим в глобус.
Stone Panels International LLC является лидером в области решений из легкого природного камня и единственным поставщиком панельной системы StoneLite®, разработанной более 40 лет назад. StoneLite® – это международно сертифицированная и испытанная система облицовки стен, сочетающая в себе красоту натурального камня с усиленной сотовой основой авиационного качества.
SWISSPEARL – ведущий европейский производитель цементно-композитных фасадов для качественной архитектуры высокого класса.Являясь мировым лидером в области технологий окраски и знаний фасадов, наши цементные панели предлагают широкий спектр продуктов, аспектов и цветов, специально разработанных для удовлетворения потребностей архитекторов в области облицовки лучшими дождевыми экранами.
TerraCORE Panels – в партнерстве с GammaStone и Fiandre – является ведущим поставщиком легких панельных систем облицовки с обширным портфелем решений.Система GammaStone AIR представляет собой новое поколение облицовки, усиленной тонким шпоном, с использованием различных материалов, от натурального камня, фарфора, стекла, кирпича, GFRC и мозаичной плитки. Широкоформатная фарфоровая дождевальная система Fiandre служит инновационной и экологически чистой альтернативой традиционной облицовке с широким спектром цветов и отделок.
Все легкие панельные системы TerraCORE обеспечивают повышенную скорость и простоту монтажа, а также упрощают проектирование и строительство экономичных и устойчивых зданий.
Viracon предлагает полный ассортимент архитектурных фасадных стеклянных изделий. Мы не только производим стекло, мы также предлагаем дизайнерские, эстетические, бюджетные и производственные решения для больших и малых проектов. Наше предложение включает в себя изоляционные, ламинированные, шелкотрафаретные, с цифровой печатью, защитные покрытия, устойчивые к ураганам, акустические, противовзрывные, электронные, подавляющие подслушивание, а также широкий выбор запатентованных покрытий с высокими эксплуатационными характеристиками.
Walter P Moore – международная компания инженеров, архитекторов, новаторов и творческих людей, которые решают одни из самых сложных в мире структурных и инфраструктурных задач. Предоставление строительных, диагностических, гражданских, транспортных, парковочных, транспортных, ограждающих и строительных инженерных услуг. Мы разрабатываем решения, которые являются экономичными и ресурсоэффективными, дальновидными и помогают поддерживать и формировать сообщества по всему миру.Основанная в 1931 году и имеющая штаб-квартиру в Хьюстоне, штат Техас, наши более 600 профессионалов работают в 18 офисах в США и пяти международных офисах.
WindowMaster была основана в 1990 году. Ее основополагающая цель – создавать лучшие здания с большим количеством свежего воздуха и отличным и безопасным климатом в помещениях. WindowMaster нанимает высококвалифицированных специалистов по чистым технологиям в Дании, Норвегии, Германии, Великобритании, Ирландии, Швейцарии и Соединенных Штатах Америки.Кроме того, мы работаем с обширной сетью сертифицированных партнеров.
Мы поставляем экологически безопасные решения для микроклимата в помещениях для всех типов зданий, и наши решения основаны на естественных силах – естественной вентиляции.
Кроме того, мы обладаем многолетним опытом в предоставлении решений для вентиляции дыма, которые соответствуют европейским стандартам EN, датским нормативным требованиям и UL 325.
W&W Glass – один из крупнейших субподрядчиков Нью-Йорка в области архитектурного стекла и металла, специализирующийся на модульных навесных стенах, витринах, а также внутреннем стекле и остеклении.W&W является североамериканским дистрибьютором системы структурного стекла Pilkington PlanarTM. Компания Pilkington известна во всем мире своим высококачественным стеклом и полностью протестированными системами с гарантией.
Убедитесь, что […] центр he ad e r фасад m o unti n g кронштейн d o es вмешиваться […]с функцией концевого выключателя приближения и открытия. ritehite.com | 15. Corrobore que los […] sujetadores cen tr эль de la fachada de l tr aves a o no estn […]Interfiriendo con el funcionamiento para abrir interruptor lmite. ritehite.com |
Есть еще карниз […] на прямой каменный карниз на t h e фасад .rutasdelvinorioja.com | Tam bi n e n es ta fachada es t e l al er o de трости […] tallados sobre cornisa recta de piedra. rutasdelvinorioja.com |
Достигнуты некоторые важные вещи и проделана большая тяжелая работа, но другие […] «Достижения» часто встречаются и фасад гторика и намерения. unjiu.org | Se estn logrando algunas cosas apreciables y se est trabajando mucho, pero otros […] “logros” s uelen se r u na fachada de or atо ria e i ntenciones.unjiu.org |
1 Очистите […] интерьер bea ri n g кронштейн p r op erly.johnson-pump.com | 1 Limpie a fondo […] el in te rior del soporte de cojin et es.насос Johnson.com |
Другой назвал это вершиной […] из тупика wi th a фасад o f f принудительные улыбки.europarl.europa.eu | Otro la ha calificado de la cumbre de la […] va muer ta con una fachada de sonri sa s forzadas.europarl.europa.eu |
| 1 Положите bea ri n g кронштейн i n u прямое положение […] (крыльчаткой вверх). johnson-pump.com | 1 C oloqu e e l soporte d e c ojine te s en […] позицин вертикальный (el impulsor hacia arriba). johnson-pump.com |
Вставьте кусок кабелепровода или воздуховода в ослабленный кабелепровод […] зажимы в аккумуляторном блоке sup po r t кронштейн .veeder.com | Introduzca una parte del Conducto o tubera a travs de las […] abrazaderas par a tubo s de l soporte d e la bat er a. veeder.com |
Эти вертикальные каналы помогли распространить пламя, которое […] разрушено уничтожить t h e фасад f r om крыша до […]17 эт. appluscorp.com | Por estas canalizaciones se extensionieron las llamas […] que de st ruyer on la fachada de sde el t ej ado hasta […]la planta 17. appluscorp.com |
Секционные ворота с просечно-вытяжной сеткой идеально подходят для . […] впечатляющий m et a l фасад o f t he стадион.teckentrup.biz | Gracias al relleno de reja “deploye” se adapan armoniosamente […] a la e sp ectac ula r fachada d e m etal de l estadio.teckentrup.biz |
| Par kl e x фасад l a mi натная плита для древесины с высокой плотностью наружных работ gabarro.com | Фасад Parklex расположен отдельно от Мадера-де-Альта для экстерьера. gabarro.com |
| T h e Фасад s ys tem всегда […] изготовлен по индивидуальному заказу и доставлен готовым к использованию. rolwand.nl | El sist em a Facade se entrega […] hecho a * medida y listo para su instalacin. rolwand.nl |
| Новшеством является то, что t h e Фасад s ys tem доставляется […] с легко снимаемой защитной пленкой. rolwand.nl | El s istem a Facade se entrega con […] un protector de folio, el cual es fcil de remover. rolwand.nl |
| Огни большого города: T h e фасад – d i sp lays screen.ru | LUCES GRANDES DE […] LA CIUD AD : EL FACADE- DISP LA YSscreen.ru |
| Фасад i NC orporates more […] опыта более 10 лет. rolwand.nl | Фасад t ie ne ms de 10 aos […] de experiencecia. rolwand.nl |
| Фасад i s a прозрачный […]
Система рольставней , полностью изготовленная по индивидуальному заказу и готовая к использованию. rolwand.nl | Фасад e s un ci erre de seguridad […] можно зачислить, изготовлено для установки медицинского оборудования. rolwand.nl |
| Welcom e t o Фасад rolwand.nl | Bienvenid o Фасад rolwand.nl |
Год публикации в […] Годовые отчеты указывают d i n скобки .eur-lex.europa.eu | E ntr e parntesis a par ece el a o en que […] SE Public en el informe anual. eur-lex.europa.eu |
| Кронштейны м a y быть окрашенными или покрытыми […] перед установкой при испытании на погружение, если они окрашены или покрыты до установки транспортного средства. eur-lex. | L os сопортес po dr n p inta rs e o revestirse […] antes de la instalacin en la prueba de inmersin si se pintan o revisten antes […]de la instalacin en el vehculo. eur-lex.europa.eu |
Установите […] полка под блок u s e кронштейны f o r задняя опора.pro.bose.com | Instale un estante bajo […] la un id ad o uti li ce soportes pa ra apo yarl o en la […]задняя часть. pro.bose.com |
Отдельный комплект документов оформляется в случае конфиденциальной информации […] слева между sq ua r e скобки ( “ ma rked confidential” […]версии). echa.europa.eu | Отдельно для подготовки документов […]por separado en los que la informacin confidencial […] apare zc a en tre corchetes (ve rsio ne s marcadas […]como confidenciales). echa.europa.eu |
Из-за нехватки времени преамбула не была изучена и два проекта […] принципы остались в sq ua r e скобках .unesdoc.unesco.org | Por falta de tiempo el prembulo no fue estudiado y los dos proyectos de […] Principios q uedar on ent re corchetes .unesdoc.unesco.org |
Однако я […] хотел бы добавить , i n кронштейны , t ha t все эти соображения [. ..]имеет смысл только в том случае, если мы можем производить водород экологически безопасным способом. европарл.europa.eu | Грех эмбарго, я […] gustara a adir , en tr e parntesis, qu e to das es tas consideraciones […]solamente tienen sentido en el caso de […]que seamos capaces de producir hidrgeno de manera friendly al medio ambiente. europarl.europa.eu |
Агрегат установлен на […] конвейер на 4 стойки ti n g кронштейны , 2 f или поворотные и […]2 для натяжения. pipelinecomponents.com | La unidad sE monta en la correa […] transpo rt adora po r 4 soportes de mon taje, 2 para […]жирар и 2 пара тензин. pipelinecomponents.com |
| Фасад i s очень надежный, […] технически совершенный и качественный продукт. rolwand.nl | Фасад es un pr od ucto fiable […] fruto de un alta tecnologa. rolwand.nl |
Поэтому было принято решение о том, что […] оставьте эту часть в sq ua r e скобках u n ti l решение может […]будет взят позднее. unesdoc.unesco.org | Por lo tanto se decidi […] mantener esta S ecci n e ntr e parntesis a la es pera de una etapa […]de decisin ulterior. unesdoc.unesco.org |
Статья 29 не была принята, поскольку делегация возражала . |
europa.eu
