Альбом технических решений вентилируемый фасад с фиброцементными панелями

Рекомендации по проектированию и монтажу к альбому технических решений по фасадной системе «ИНСИ» с фиброцементными панелями.

Введение

«Рекомендации по проектированию и монтажу» и «Альбом технических решений ТРСФИ 2-2011» являются методическим и справочным пособием для специалистов, выполняющих разработку проектов и монтаж систем с воздушным зазором для фасадной отделки из фиброцементных панелей и утепления строящихся и реконструируемых зданий.

Элементы навесной системы с воздушным зазором: облицовочные изделия, комплектующие фасонные изделия к ним и элементы их крепления изготавливаются и поставляются ЗАО «ИНСИ» в соответствии с ТУ 5285—003—42481025—06 и Q/HDBXG 003-2007.

Назначение

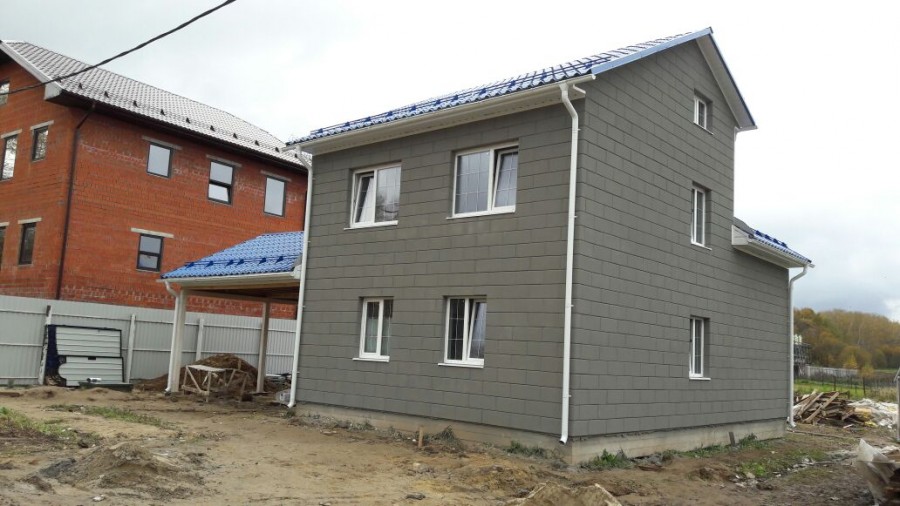

Система «ИНСИ» с фиброцементными панелями предназначена для декоративной отделки и повышения теплоизоляционных свойств наружных стен зданий и сооружений в соответствии с требованиями Федерального Закона №261 от 23.11.2009 об энергосбережении и повышении энергетической эффективности и СНиП 23-02-2003.

Систему допускается применять для нового строительства, реконструкции, и капитального ремонта зданий. Область применения распространяется на возводимые или реконструируемые здания I, II и III уровней ответственности по СНиП 2.01.07-85*, расположенных в обычных геологических и геофизических условиях. Со стенами из кирпича, бетона и других материалов плотностью не менее 500 кг/м3.

Конструктивное решение

Система является многослойной конструкцией, состоящей из несущего каркаса, утепляющего слоя, воздушного зазора (40-100мм), облицовочных изделий и ряда фасонных элементов для устройства оконных откосов, сливов и т.п.

Основанием для системы являются несущие конструкции наружных стен зданий из различных материалов: кирпича, монолитного и сборного бетона, газобетона и др.

Несущий каркас включает в себя следующие элементы:

Для зданий высотой до 40метров.

  • выравнивающие кронштейны – ВКП-125х60х40; ВКП-200х60х40; ВКП- 250х60х50 толщиной 1,0мм.
  • несущие вертикальные и горизонтальные направляющие профили
  • П 60х27х1,0мм.
  • несущие вертикальные профили (для обрамления оконных и дверных проемов)
  • г-образные 45х55х1,0мм.

Выравнивающая система «ИНСИ» – это несущий каркас из направляющих и кронштейнов позволяющий создавать проектную плоскость облицовки.

Конструкция кронштейнов позволяет регулировать размер относа вертикальных направляющих от несущей стены, давая возможность, таким образом, выравнивать фактические отклонения плоскости стены от вертикали. Конструкция кронштейна, позволяет выполнить относ на 30-40 мм. Увеличение величины относа решается путем выбора различных по длине кронштейнов. Выравнивающие кронштейны крепят к основанию несущей стены с помощью полиамидных дюбелей с металлическими шурупами или анкерных болтов. Длина крепежных изделий определяется расчетом и выбирается в зависимости от материала стены. Размещение кронштейнов на стене определяется проектом в зависимости от архитектурного решения фасада здания.

ля устранения мостиков холода под кронштейны устанавливают терморазрывные прокладки. К кронштейнам крепятся все остальные элементы выравнивающей системы.

Монтаж плит утеплителя производят после крепления на несущую стену кронштейнов. Толщина плит утеплителя определяется теплотехническим расчетом. Плотность утеплителя должна быть не меньше 75-100 кг/м

3. При значительной толщине слоя утеплителя (100-150мм), производят деление слоя на два. Это делается для возможности перевязки стыков слоев утеплителя. Для внутреннего слоя возможно использование утеплителя с меньшей плотностью от 40 кг/м3 Крепление утеплителя к основанию производят тарельчатыми стеклополиамидными дюбелями, и должно обеспечить плотное (без зазоров) прилегание утеплителя к несущей стене. Для первого слоя утеплителя (плотностью от 40 кг/м3) применять тарельчатые дюбели с диаметром прижимной тарелки не менее 150мм. Длина дюбелей зависит от толщины утеплителя. Для первого и второго слоя утеплителя применять дюбели различной длины, обеспечивая плотное примыкание утеплителя. Расход – не менее 5 шт. на 1 м2 поверхности фасада при однослойном расположении плит утеплителя, в крайних и угловых зонах 6шт. на м2. И не менее 10 шт. на 1м2 – при двухслойном расположении плит утеплителя, в крайних и угловых зонах 12 шт. на 1м
2
.

Для защиты теплоизоляции угловых зон здания от возможного проникновения влаги и воздействия ветра, ее следует укрывать влаговетрозащитной паропроницаемой пленкой типа «TYVEK». Ширина угловой зоны 1,2 -1,5м. Пленка закрепляется на поверхности плит утеплителя теми же дюбелями, что и утеплитель, с нахлестом 150-200 мм. При этом часть дюбелей сначала фиксируется на основании только плиты утеплителя, затем утеплитель покрывается пленкой и вместе с ней закрепляется на основании остальными дюбелями. Стыки пленки проклеиваются скотчем. В угловых зонах зданий устанавливаются дополнительные элементы для предотвращения перетекание потоков воздуха с фасада на фасад.

Вертикальные направляющие П 60х27 крепят к кронштейнам стальными оцинкованными заклепками 4,8х8 мм.

Сопряжение вертикальных направляющих профилей производится с учетом зазоров для компенсации температурных деформаций (1,2-1,5 мм/п.м.), что составляет 10мм. Запрещается скреплять вертикальные направляющие между собой.

У оконных проемов устанавливаются дополнительные профили выравнивающей системы (г-образный профиль) для крепления комплектующих обрамления проема. Крепление осуществляется «внахлест», с подрезкой боковых полки у г-образной направляющей, с помощью оцинкованных заклепок 4,8х8 мм.

В качестве декоративной отделки зданий с внешней стороны используется фиброцементная панель. Крепление панелей к выравнивающей системе производится на кляммера. Первый ряд панелей монтируется на стартовые кляммера, последующие панели – на рядовые кляммера. Кляммера к направляющим крепятся с помощью оцинкованных заклепок 4,8х8 мм, не менее 2шт. на одно крепление.

Для облицовки оконных и дверных откосов применяются фасонные комплектующие изделия, изготовленные по ТУ 003-42481025-06; СТО 42481025 005-2006. Крепление фасонных комплектующих изделий может быть видимым с помощью оцинкованных саморезов 4,8х20 с окрашенной головкой и прокладкой из ЭПДМ-резины непосредственно на облицовочный материал.

Часть фасонных изделий (откосные планки, наличники т.д.) крепится к несущим профилям оцинкованными саморезами 4,8х22 мм. Перед монтажом облицовочного материала.

Конструктивные решения фасада приведены в «Альбоме технических решений ТРСФИ 2-2011».

Спецификация изделий применяемых в фасадной системе «ИНСИ».
№ п.п. Наименование продукции Марка продукции Вид продукции Назначение продукции Изготовитель продукции НД на продукцию
1 Фиброцементные панели ФЦП II-16S/1-RAL облицовка текстура под камень По заказу ЗАО «ИНСИ» БНБМ Китай Q/HDBXG 003-2007
ФЦП II-16В/1- RAL облицовка текстура под кирпич
ФЦП II-16W/1- RAL облицовка текстура под дерево
ФЦП II-16T/1- RAL облицовка текстура под шелк
2 Угол фиброцементный У ФЦП II-16S/1-RAL облицовка для угла с текстурой под камень По заказу ЗАО «ИНСИ» БНБМ Китай Q/HDBXG 003-2007
У ФЦП II-16В/1-RAL облицовка для угла с текстурой под кирпич
У ФЦП II-16W/1-RAL облицовка для угла с текстурой под дерево
У ФЦП II-16T/1-RAL облицовка для угла с текстурой под шелк
3. 1 Кронштейн выравнивающий

КВП125х60х40х1,0

КВП200х60х40х1,0

КВП250х60х50х1,0

Несущий элемент для крепления направляющих ЗАО «ИНСИ» ТУ 5285-003-42481025-2006
3.2 Шайба усиления Ш 50х50х2,0 Усиление кронштейна ЗАО «ИНСИ» ТУ 5285-003-42481025-2006
3.3 Кронштейн выравнивающий Г-образный КВГ180х50х1,0 Для крепления облицовочных элементов ЗАО «ИНСИ ТУ 5285-003-42481025-2006
4.1 Направляющий П-образный профиль НПП 60х27х1,0 Несущий элемент для крепления фасадной облицовки
4.2 Направляющий г-образный профиль НГП 45х55х1,0 Несущий элемент для крепления доборных элементов
5 Плиты минераловатные «Плита-Лайт» Внутренний теплоизоляционный слой при двухслойном утеплении ЗАО «Завод минплита» ТС-07-1218-05 ССПБ. RU.ОП. 023.Н.00105
ВЕНТИ БАТС Н ЗАО «Минеральная вата» ТС-07-0752-03/3 ССПБ.RU.УП 001.В03220
5 Плиты минераловатные «Плита-Венти» Наружный теплоизоляционный слой при двухслойном утеплении; для однослойного утепления ЗАО «Завод минплита» ТС-07-1218-05 ССПБ.RU.ОП. 023.Н.00105
ВЕНТИ БАТС В ЗАО «Минеральная вата» ТС-07-0752-03/3 ССПБ.RU.УП 001.В03220.УП 001.В03220
ВЕНТИ БАТС Для однослойного утепления
6 Плиты стекловатные ISOVER KL 35/Y KL 37/Y Внутренний теплоизоляционный слой ООО «Сан-Гобен Изовер Егорьевск» ТС-07-1088-05 ССПБ. RU.ОП. 002.Н.01653
Фасад Термо Плита 034 Для однослойного утепления до 4эт. КНАУФ Инсулейшн ТС 3242-11
7 Пленка ветрозащитная TYVEK SOFT TYVEK HOUSE WRAP Для ветрозащиты утеплителя «Du Pont de Nemours (Luxemburg) S.a.r.l.» ТС-07-1069-05 ССПБ.LU.ОП 14.Н00492
8.1 Кляммер стартовый КЛ-с Элемент крепления первого ряда панелей к каркасу По заказу ЗАО «ИНСИ» БНБМ Китай WQSJ057-2007
8.2 Кляммер рядовой КЛ-р Элемент крепления панелей к каркасу По заказу ЗАО «ИНСИ» БНБМ Китай WQSJ057-2007
9 Дюбели с шурупами Анкера SUF N 10×100 LYT LK SP 8×80 8×100 НLS 10×40/8 Для крепления кронштейна к несущей стене «SORMATOY» Финляндия «HILTI» Лихтенштейн
10 Заклепки «HARPOON» УС/УС 4,8х6(8) Для крепления несущего каркаса «Shanghai FeiKeSi Maoding Co, Ltd (Китай) ТС-07-1362-06 ТО-1362-06
ST/ST4. 8×6(8) Для крепления несущего каркаса «SORREX» Финляндия
11.1 Винты самосверлящие WS-SD 3,9х38 оцинкованные с потайной головкой Для крепления облицовочных материалов «ТЕХКРЕП» (Россия)
11.2 Винты самосверлящие E-VS BOHR WH 4,8х22 Для крепления доборных элементов к выравнивающей системе «Guntram End GmbH» Германия
11.3 Болты самосверлящие 4,8х20 оцинкованные с ЭПДМ прокладкой Для видимого крепления доборных элементов NF (Россия)
12 Дюбели тарельчатые строительные стеновые забивные «Бийск» Дюбели из полиамида с забивным распорным элементом из стеклопластика Для крепления теплоизоляции к стене Бийский завод стеклопластиков Россия ТС-07-1115-05
13 Терморазрывная прокладка ПОН-Б Изоляция кронштейна от основания стены ИПП Поранит ГОСТ 481-80
14 Уплотнительная лента ЛИНОТЕРМ®-П П-5/50 Для выравнивания ЗАО «Лит» (Россия) ТУ 2244-069-04696843-2003
15. 1 Герметик 240FC Силиконовый окрашенный Для герметизации стыка панелей Soudal (Бельгия)
15.2 Праймер Р4050 Для улучшения адгезии герметика Sopro (Польша)
16 Двусторонний соединительный профиль Дсп Для организации вертикального стыка панелей
17 Угол наружный УСНс Для устройства наружного угла стены со скрытым креплением ЗАО «ИНСИ» ТУ5285-003-42481025-2006
18 Угол внутренний УСВс Для устройства внутреннего угла стены со скрытым креплением
19 Уголок наружный УНс Для устройства наружного угла стены с видимым креплением ЗАО «ИНСИ» ТУ5285-003-42481025-2006
20 Уголок внутренний УВс Для устройства внутреннего угла стены с видимым креплением
21 Отлив верхний ОВс Для защиты навесного фасада от осадков ЗАО «ИНСИ» ТУ5285-003-42481025-2006
22 Аквилон Акс Для крепления откосной планки ЗАО «ИНСИ» ТУ5285-003-42481025-2006
23 Наличник НЛс Обрамляющий элемент облицовки
21 Откосная планка ОПс Для обрамления откосов окон
22 Водоотлив Вс Для защиты нижнего откоса окна от осадков ЗАО «ИНСИ» ТУ5285-003-42481025-2006
25 Завершающая планка Зп Для оформления примыкания панелей к обшивке кровли ЗАО «ИНСИ»
26 Уголок откосный УО Для обрамления откосов окон ЗАО «ИНСИ» СТО 42481025 005-2006
27 Водоотлив ВО Для защиты нижнего откоса окна от осадков ЗАО «ИНСИ» СТО 42481025 005-2006
29 Уголок наружный УН 125х125 Для устройства наружного угла стены ЗАО «ИНСИ» СТО 42481025 005-2006
30 Уголок внутренний УВ125х125 Для устройства внутреннего угла стены
31 Нащельник Нс Для устройства вертикально стыка со скрытым креплением ЗАО «ИНСИ» ТУ5285-003-42481025-2006

Фиброцементная панель

Фиброцементная панель представляет собой плоское листовое изделие с замковым соединением. Состоит из легкого бетона модифицированного синтетическими волокнами (фиброй). Наружный слой имеет различные текстуры и окраску. Лицевая поверхность окрашена водно-дисперсионными акриловыми красками.

Геометрические параметры

Панель Угол фиброцементный
Размеры – 470х3000мм; Размеры 90х90х470;
Полезная ширина 460мм; Полезная высота – 460мм;
Толщина – 16мм; Толщина – 16мм.
Площадь одной панели – 1,38 м2;
Масса одной панели – 30 кг/1шт.
Технические характеристики ФЦП
Характеристика Стандарт испытаний Показатель по стандарту Результат испытаний, 16 мм
1 прочность на изгиб, Н JIS A5422-2008 ≥785Н 1250
2 ударная вязкость JIS A5422-2008 нет паутины трещин нет паутины трещин
3 Непроницаемость (мм) JIS A5422-2008 10мм 2
4 Негорючесть GB 8624-2006 A2 A2
5 Влагосодержание, % JIS A5422-2008 20% 7
6 Водопоглощение JIS A5422-2008 20% 14
7 Морозостойкость JIS A5422-2008 шелушение поверхности 2%, отслаивание между слоями – нет, изменение по толщине 10% шелушение поверхности – нет, отслаивание между слоями – нет, изменение по толщине 0,45%
8 Набухание по длине GB/T 7019-1997 0,15%
9 Процент содержания асбеста HBC 19-2005 не содержит асбеста
10 Коэффициент теплопроводности GB/10294-2008 0,468
11 Радиоактивность GB 6566-2001 I RA ≤1,0 0,1
(I γ ) ≤1,0 0,1
Наименование Стандарт испытаний Результат испытаний Организация, проводившая испытания
1 Звукоизоляция GBJ75-84; GB121-88 54 дБ Организация, проводившая испытания
2 Теплоизоляция GB/T13475-2008 2,2м2* K/Вт Китайская академия исследования зданий
3 Огнестойкость GB/T9978-1999 1,85 ч Государственный Центр по наблюдению и контролю фиксированных средств пожаротушения и огнестойкости

Инструкция для потребителя

Монтаж фасадной системы вести в строгом соответствии с технической документацией и соблюдением технологической последовательности, предусмотренной в ППР. Операционный контроль, документирование его результатов, составление актов скрытых работ, выявление и устранение дефектов осуществляются в соответствии с требованиями СНиП 3.01.01-85*.

и монтаже системы на реконструируемых зданиях необходимо начать работы с очистки фасада от несвязанных с основанием элементов, таких как отслоившиеся штукатурка, краска и т.п. Кроме того, с фасада нужно демонтировать специальные устройства: водостоки, антенны, вывески.

Разбить здание на захватки и определить порядок и последовательность перемещения монтажников с одной захватки на другую.

Монтаж кронштейнов.

Далее начать разметку фасада и установку маяков, согласно проекту. Разметка выполняется при помощи геодезических приборов, уровня и отвеса. После разметки фасада в нем сверлятся отверстия под дюбели для крепления кронштейнов к основанию посредством анкерных болтов или фасадных дюбелей.

Для снижения теплопередачи в месте примыкания кронштейна к основанию установить терморазрывную паронитовую прокладку. Тип и шаг крепления кронштейнов определяется проектировщиком в зависимости от конкретных условий. По горизонтали он не должен превышать 600мм. Если предусмотрено утепление стен здания, то после установки кронштейнов производят монтаж плит утеплителя. Стену, на которой происходит монтаж плит утеплителя, необходимо укрыть от попадания влаги.

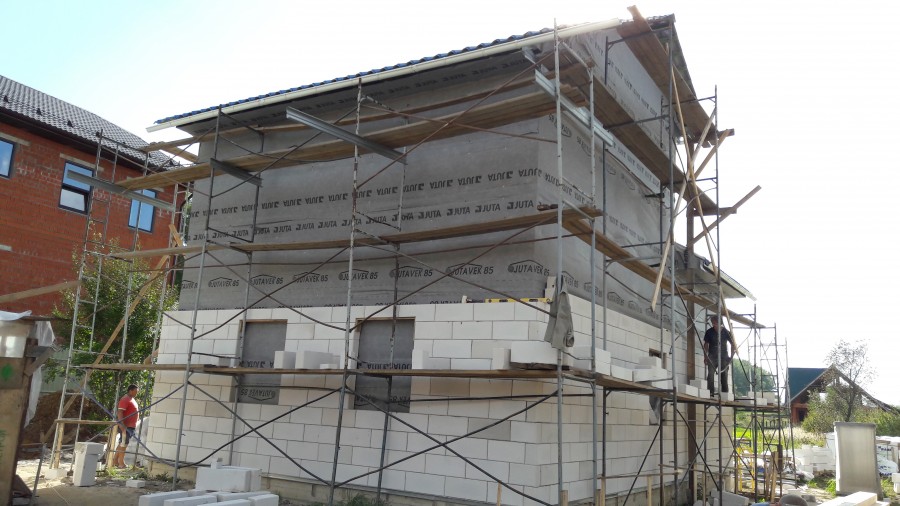

Монтаж утеплителя.

Монтаж плит утеплителя ведется снизу вверх. Плиты утеплителя должны устанавливаться плотно друг к другу, чтобы не было пустот в швах. Не допускать отставание плит утеплителя от стены. Если избежать пустот и зазоров не удается, то они должны быть заделаны тем же материалом. Если позволяет толщина слоя необходимо выполнить перевязку слоев плит утеплителя. Для внутреннего слоя возможно использование утеплителя с меньшей плотностью до 40 кг/м3 Крепление плит утеплителя к основанию производится полиамидными дюбелями тарельчатого типа с распорными стержнями. Расход – не менее 5 шт. на 1 м2 поверхности фасада при однослойном расположении плит утеплителя. И не менее 10 шт. на 1м2 – при двухслойном расположении плит утеплителя. В угловых зонах, где применяются ветровлагозащитные пленки, установленные плиты утеплителя сначала крепят на 2 дюбеля (каждая плита) и только после укрытия пленкой устанавливают остальные, предусмотренные проектом (не менее 6шт. на м2 – при однослойном расположении утеплителя, не менее 12 шт. на 1м2 – при двухслойном расположении плит утеплителя). Полотнища пленки устанавливаются с перехлестом 100 мм.

Монтаж направляющих.

К кронштейнам при помощи заклепок 4,8х8 закрепляют вертикально П- образные профили ПП 60х27х1,0. Профили должны располагаться от утеплителя на расстоянии не менее 40мм. Сопряжение вертикальных направляющих профилей производится с учетом зазоров для компенсации температурных деформаций (1,2-1,5 мм/п.м.), что составляет 10мм. Запрещается скреплять вертикальные направляющие между собой. В районе проемов (оконных и дверных) устанавливаются дополнительные г-образные профили для крепления комплектующих отделки проемов. В угловых зонах и в районе вертикального стыка панелей монтируются горизонтальные профили ПП60х27х1,0. Шаг установки профилей 460 мм в случае монтажа с углом из ФЦП и 800мм в случае монтажа с металлическим доборным элементом. Горизонтальный профиль крепить к полкам вертикальных профилей заклепками 4,8х8, по 2 шт. на одно крепление.

Монтаж панелей.

До начала монтажа панелей необходимо проверить расстояния между вертикальными профилями, расположение их в одной плоскости (разница не более 2мм), вертикальность каркаса откосов проемов, наружных и внутренних углов здания.

Облицовку стен плитами рекомендуется начинать с отметки 400-600мм от уровня земли (100мм от примыкающий кровли). Первым по периметру здания устанавливается элемент – отлив верхний. Он выравнивается по уровню и закрепляется на профилях с/с винтами 4,8х22. Далее на профилях строго по уровню необходимо установить стартовые кляммеры таким образом, что бы между горизонтальной частью отлива до нижней грани плиты остался зазор 10мм. Крепление каждого кляммера к профилю производить двумя заклепками 4,8х8. Последующие панели монтируется аналогично, устанавливаются в лапки рядовых кляммеров и сверху также закрепляются рядовыми кляммерами.

Монтаж панелей необходимо вести снизу вверх согласно плану раскладки панелей на каждом фасаде здания. Панель устанавливается пазом в замок нижней панели и кляммер, выравнивается в плане и закрепляется по верху кляммерами к каждому вертикальном профилю каркаса.

Вертикальный стык панелей может выполняться в двух вариантах.

Первый вариант.

В районе вертикального стыка панелей устанавливается двусторонний соединительный элемент. Он крепится к горизонтальным профилям каркаса с/с винтами 4,8х22. Для выравнивания плоскости под двусторонний соединительный элемент подкладывается уплотнительная прокладка толщиной 5мм. Панели к соединительному элементу должны прилегать плотно, создавая непрерывный, ровный вертикальный шов шириной 10мм. ± 1мм.

Второй вариант.

Вертикальный шов панелей закрывается нащельником из металлического профиля, окрашенного в требуемый цвет. Нащельник крепится к горизонтальным профилям каркаса с/с винтами 4,8х22. Для выравнивания плоскости под нащельник подкладывается уплотнительная прокладка толщиной 5мм. Панели заводятся в профиль, обеспечивая небольшой зазор 5- 10мм между торцом панели и пазом нащельника.

Монтаж комплектующих элементов.

Для отделки внешних углов здания, обрамления оконных и дверных проемов, мест примыкания к горизонтальным поверхностям используются металлические облицовочные элементы – наружные и внутренние углы, оконные откосы, водоотливы, завершающие элементы.

В местах, где выполнен продольный рез (отрезано место крепления), панели к выравнивающей системе крепить оцинкованными с/с винтами 3,9х38 с потайной головкой. В панели предварительно засверлить отверстие диаметром на 1мм больше диаметра винта. Для выравнивания плоскости под плиту необходимо подложить уплотнительную прокладку толщиной 5мм.

Ограничения по установки с/с винтов 3,9х38:

Обработка панелей.

Резку панели нужно производить циркулярной пилой с обратной стороны. При резке с лицевой стороны возможны нарушения декоративного покрытия. Для защиты от увлажнения резаных торцов их нужно окрасить акриловой краской для наружных работ. Для подкрашивания видимых мест реза и для устранения не больших нарушений фактурного слоя применяется шпаклевка и фасадная акриловая краска для наружных работ подходящего цвета.

Монтаж силиконового герметика.

Размеры шва должны быть шириной 10мм, глубиной не менее 5мм. Монтаж силикона следует осуществлять в сухую погоду при температуре не менее 5ºС. После дождя нужно выждать время для просушки заполняемого стыка. Перед монтажом силикона очистить стыковочные края плит от пыли. Приклеить с двух сторон от стыка защитную ленту (малярный скотч) на поверхность плит. Нанести равномерно праймер в два слоя на торцы плит и выждать не менее 30 минут. Силикон следует нанести в течении 6 часов. Если во время работы произошло запыление или намокание мест стыка дождевой водой, необходимо повторно нанести праймер. Силикон должен полностью заполнить шов без зазоров и пузырьков. Затем мягким шпателем выровнять и загладить поверхность шва. Защитную ленту (малярный скотч) лучше удалять сразу после выравнивания силикона, накручивая на любую палочку. Если потребуется, почисть поверхность плит от праймера или силикона, сделать это можно при помощи тряпочки смоченной растворителем (уайтспирит; 646).

Нарушения при монтаже герметика.

Разрушение герметика может быть вызвано применением не соответствующего силикона, недостаточной глубиной заделки, недостаточностью нанесения праймера. На шляпки с/с винтов и шурупов нельзя наносить герметик, их шпаклюют и окрашивают фасадной краской. Если после работы не убрать попавший на поверхность панелей силикон, эти места со временем изменят цвет или загрязнятся.

  1. Правила приемки и хранения продукции
    1. Фиброцементные панели поставляются в паллетах. Комплектующие изделия поставляются в упаковочной полиэтиленовой пленке. Элементы крепления – направляющие, выравнивающие кронштейны, соединительные элементы поставляются в пачках без полиэтиленовой пленки.
    2. Упаковки должны хранятся на ровной сухой площадке. Хранение на строительной площадке панелей ФЦП должно быть в паллетах, не выше двух ярусов, закрытыми непромокаемым материалом. Срок хранения не более 3 месяцев.
    3. Упаковки должны хранятся на ровной сухой площадке. Максимальный срок хранения изделий с полимерным покрытием в заводской упаковке у потребителя не должен превышать 45 дней в закрытых неотапливаемых помещениях (складах, ангарах).
    4. При более долгом хранении необходимо обеспечить вентиляцию изделий. Упаковка комплектующих изделий должна быть открыта.
    5. Приемку изделий на монтажной площадке ведут согласно нормативной документации на продукцию.
    6. При транспортировке панелей к месту монтажа нужно держать их вертикально. Углы плит могут легко повреждаться, поэтому нельзя их ударять и ронять.
  2. Правила производства работ.

    Проект фасадной системы для новых зданий следует разрабатывать в составе раздела «Архитектурно – строительные решения». При проектировании конструктивные и цветовые решения прорабатываются в соответствии с общим архитектурным образом здания, его функциональным назначением и объемно- планировочным решением.

    Проекты для реконструируемых зданий разрабатываются на основании всестороннего обследования наружных стен здания с определением фактического состояния поверхности, прочности и объемного веса материала стен, отклонения поверхности от вертикали, размеров и расположения проемов, конструкции кровли, цоколя, и других элементов здания.

    Особенности проектирование фасада с фиброцементными панелями:

    Перед началом монтажа системы «ИНСИ» необходимо выполнить работы:

    1. Проектирование.
      1. ФЦП нельзя использовать для обрамления огнеупорных поверхностей (дымоходов).
      2. ФЦП для наружной отделки зданий нужно применять и монтировать на вертикальные плоскости, либо с отрицательным уклоном, не допуская скопления влаги на поверхности плит.
      3. ФЦП крепить на металлический каркас с шагом не более 600мм с устройством вентилируемого зазора толщиной 40мм.
      4. Горизонтальный стык между панелями осуществляется «в замок». Вертикальный стык между панелями осуществляется с зазором 10мм, с последующими заполнением герметиком либо через металлический нащельник.
      5. При прохождении вентиляции здания или других конструкций через панель ФЦП, крепление выходного элемента делать не на панель, а сквозь неё на внутренние конструкции здания. Все примыкания между панелью и пропускаемыми конструкциями по окончании работ обязательно обработать силиконовым герметиком.
      6. Водоотливные устройства должны отводить воду на расстоянии не менее 30мм от уровня стены.
      7. Между панелью и горизонтальными поверхностями обеспечить зазор минимум 10-15мм. Нельзя опирать плиты на фундамент, или какую либо поверхность. Может произойти намокание и как следствие отставание краски и повреждение самой панели.
      8. Ограничения при резке панелей:
        • при вырезе Г-образной формы, оставшаяся верхняя горизонтальная часть не должна быть менее 100мм;
        • при вырезе П-образного формы, оставшаяся верхняя горизонтальная часть не должна быть менее 235мм.
      9. Незакрепленный край для панелей не более 200-250мм.
    2. Монтаж фасадной системы с фиброцементными панелями
      1. обследование здания, с выполнением обмерочных чертежей на основе геодезической съемки. Фиксируются фактические отклонения от проекта. Определяются архитектурные особенности рельефа здания (оконные и дверные проемы и т.д.)
      2. провести испытания стен на несущую способность крепежных элементов. Если несущая стена выполнена из различных материалов, провести испытания для каждого материала стены.
      3. разработка проекта производства работ (ППР)
    • от боковых торцов панелей минимальное расстояние должно быть 25мм;
    • минимальное расстояние от нижнего и верхнего края панели – 25-35мм;
    • для самой верхней панели от верхнего края минимальное расстояние – 70мм
    • шляпки с/с винтов силиконом заделывать нельзя!
    • шляпки с/с винтов заделываются шпаклевкой и фасадной краской для наружных работ.
  3. Примерный расход материалов.

    Размер панели 470 х 3000мм

    0,46(полезная ширина) x 3,0 = 1,38 м2.

    Надо рассчитать, к примеру заказ 180 м2:

    180 м2 : 1,38 м2 = 130 шт. панелей надо применять.

    Точный расчет выполняется на основе схемы раскладки панелей на обмерочных чертежах фасадов.

    а) 1туба идет на 6 панелей значит, общее число панелей указанных в заказе делим на 6.

    130 : 6 = 21 шт туб по 280-300мл.

    б) 1 туба идет на 3,0 м.п. вертикального стыка

    100 гр. праймера на 10 шт. герметика

    По длине вертикальных стыков, соединительные элеметы не применяется для

    вертикального монтажа, в этом случае используется отлив верхний.

    Для крепления металлических обрамляющих элементов и разделительных планок 4,8х22 с полукруглой головкой и прессшайбой – 10шт. на 1м. п элемента.

    Для крепления кляммеров к профилям каркаса – 4,8х22 – 2шт на 1 кляммер.

    В местах примыкания продольного реза плит к профилям каркаса крепление производить оцинкованными с/с винтами 3,9х38 с потайной головкой с шагом крепления 600мм

    Длина фасада здания в метрах делится на 1,95.

    Длина примыканий стен к горизонтальным выступающим на фасаде поверхностям в метрах делится на 2,95.

    1. расчет количества панелей
    2. расчет силиконового герметика и праймера (2 способа расчета)
    3. расчет количества крепежных кляммеров.

      Рядовых – 6шт. x 1 плиту;

      Стартовых – 6шт. на каждую плиту по первому ряду

    4. расчет количества соединительных элементов.
    5. расчет количества самосверлящих винтов (с 15% запасом)
    6. расчет количества отливов верхних (начальной планки)
    7. расчет количества завершающих планок

Правила эксплуатации системы.

В процессе строительства и эксплуатации здания не допускается крепить непосредственно к фиброцементным панелям тяжелые более 25кг детали и устройства. Легкие навешиваемые предметы, такие как, например, декоративные профили, элементы освещения, массой не более 25 кг, крепятся непосредственно к панели с помощью оцинкованных металлических дюбелей для пустотелых конструкций типа М4-М6х24-30. Количество дюбелей подбирается из условия приходящегося веса на один винт не более 5кг. Места крепления на фасаде здания не должны попадать в места расположения профилей каркаса.

Не следует допускать возможность попадания воды с крыши здания на фасадную облицовку, для чего надо содержать желоба и водостоки в рабочем состоянии.

Не допускается боковое давление на фиброцементные панели от складирования возле стен материалов и изделий, навалом сыпучих материалов.

При наблюдении за сохранностью фасадной облицовки стен необходимо:

  • фасады здания периодически очищать от загрязнений. Грязь с поверхности смывать тканью или мягкой губкой, смоченной водой. При очистке нельзя применять любые растворители, металлические щётки, возможно повреждение декоративного покрытия! Местные повреждения окраски следует исправлять в период с устойчивыми положительными температурами наружного воздуха, акриловыми красками для фасадных работ;
  • выступающие части фасадов; карнизы, сливы, козырьки содержать в исправном состоянии;
  • не допускать скопления снега у стен зданий и сооружений в их цокольной части, удаляя его на расстояние не менее 2 м от стен до наступления оттепели;
  • необходимо предусмотреть мероприятия по предотвращению механических повреждений при парковке автомобилей, вблизи здания;

Следует проводить плановые обследования технического состояния несущего каркаса фасадной системы, теплоизоляции, элементов облицовки и их крепления.

Кассета Фасадная – КФ1 | ИНСИ

  • Цвета покрытия ИНСИ-COLOR:

    • RAL 9016 Белый (ИНСИ)

    • RAL 1013 Белый Жемчуг (ИНСИ)

    • RAL 1015 Cветло-бежевый (ИНСИ)

    • RAL 1019 Серо-бежевый (ИНСИ)

    • RAL 4005 Сиреневый (ИНСИ)

    • RAL 3020 Ярко-красный (ИНСИ)

    • RAL 3012 Бежево-розовый (ИНСИ)

    • RAL 2009 Оранжевый (ИНСИ)

    • RAL 5012 Светло-голубой (ИНСИ)

    • RAL 5023 Серо-голубой (ИНСИ)

    • RAL 6003 Зелёная олива (ИНСИ)

    • RAL 6019 Пастельно-зелёный (ИНСИ)

    • RAL 9007 Серый Алюминий (ИНСИ)

    • RAL 9006 Белый Алюминий (ИНСИ)

    • RAL 8023 Жемчужно-медный (ИНСИ)

    • RAL 7016 Серый антрацит (ИНСИ)

  • Цвета покрытия Полиэстер:

    • RAL 9002 Серо-белый

    • RAL 9003 Ярко-белый

    • RAL 9006 Белый Алюминий (ИНСИ)

    • RAL 1014 Бежевый

    • RAL 1018 Желтый

    • RAL 5002 ультрамарин

    • RAL 3009 Коррида

    • RAL 3005 Тёмное Вино

    • RAL 3003 Рубин

    • RAL 5005 Синий

    • RAL 5021 Морская Волна

    • RAL 5024 Пастельно-синий

    • RAL 6002 Зелёная Листва

    • RAL 8017 Шоколад

    • RAL 7005 Тёмно-серый

    • RAL 7004 Светло-серый

    • RAL 6005 Зелёный Мох

Система крепления открытая. Каждая кассета крепится к подсистеме на 4 самореза.Такой вид крепления обеспечивает особую надежность закрепления облицовки на несущей подсистеме.

Толщина оцинкованной стали, из которой выполняются кассеты: 0,7мм; 1,0мм; 1,2мм

Стандартные размеры кассеты КФ1, мм
По ширине По высоте
572хB B=297..1197 Lx572 L=297…1197

Кассеты других размеров являются “нестандартными” и заказы на изготовление таких кассет принимаются с учетом ограничений на минимальные и максимальные размеры.

Вы можете воспользоваться следующими дополнительными услугами:

  • замер, расчет, монтаж и шеф-монтаж;
  • услугами по составлению нескольких вариантов цветового решения фасада;
  • услугами по составлению монтажных схем и раскладок;
  • услугами по разработке рабочей документации на фасад;
  • услугами по окрашиванию металла – окрашивание рулонного металла и металлических материалов (алюминий, оцинкованная сталь). Услуги индивидуальной окраски металла выполняются на линии порошковой окраски. Благодаря применяемому способу окрашивания, покрытие получается более устойчивым к сколам, царапинам, так же не выцветает под солнцем. Толщина покрытия – 60-80мкм, гарантия на покрытие – 2 года.
  • Услугами по организации отправки и доставки – наша служба логистики поможет осуществить доставку продукции до необходимого населённого пункта.

Отзыв на фасадные кассеты ИНСИ

Купить фасадную кассету – КФ1 и оплатить товар можно любым удобным для вас способом.

Остались вопросы? Проконсультироваться со специалистами Вы можете по телефону или воспользовавшись формой обратной связи.

Похожие товары

Обычно с КФ1 берут:

Панель фасадная 1А (плоская) | ИНСИ

  • Цвета покрытия ИНСИ-COLOR:

    • RAL 9016 Белый (ИНСИ)

    • RAL 1013 Белый Жемчуг (ИНСИ)

    • RAL 1015 Cветло-бежевый (ИНСИ)

    • RAL 1019 Серо-бежевый (ИНСИ)

    • RAL 4005 Сиреневый (ИНСИ)

    • RAL 3020 Ярко-красный (ИНСИ)

    • RAL 3012 Бежево-розовый (ИНСИ)

    • RAL 2009 Оранжевый (ИНСИ)

    • RAL 5012 Светло-голубой (ИНСИ)

    • RAL 5023 Серо-голубой (ИНСИ)

    • RAL 6003 Зелёная олива (ИНСИ)

    • RAL 6019 Пастельно-зелёный (ИНСИ)

    • RAL 9007 Серый Алюминий (ИНСИ)

    • RAL 9006 Белый Алюминий (ИНСИ)

    • RAL 8023 Жемчужно-медный (ИНСИ)

    • RAL 7016 Серый антрацит (ИНСИ)

  • Цвета покрытия Полиэстер:

    • RAL 9002 Серо-белый

    • RAL 9003 Ярко-белый

    • RAL 9006 Белый Алюминий (ИНСИ)

    • RAL 1014 Бежевый

    • RAL 1018 Желтый

    • RAL 5002 ультрамарин

    • RAL 3009 Коррида

    • RAL 3005 Тёмное Вино

    • RAL 3003 Рубин

    • RAL 5005 Синий

    • RAL 5021 Морская Волна

    • RAL 5024 Пастельно-синий

    • RAL 6002 Зелёная Листва

    • RAL 8017 Шоколад

    • RAL 7005 Тёмно-серый

    • RAL 7004 Светло-серый

    • RAL 6005 Зелёный Мох

  • Цвета под дерево:

    • insi.ru/images/texture/palisandr_ugol_new.jpg)”>

      Палисандр

    • Ольха

Краткая характеристика:

  • Толщина: 0,5/0,7 мм
  • Масса 1 м.п.: 0,981/1,37 кг

Купить фасадную панель – 1A (плоскую) в и оплатить товар можно любым удобным для вас способом.

Остались вопросы? Проконсультироваться со специалистами Вы можете по телефону 8 800 100 20 11 или воспользовавшись формой обратной связи.

Похожие товары

Обычно с панелями фасадными берут:

Преимущества вентилируемых фасадов

Как известно, совершенство не имеет пределов. Но человечество постоянно улучшает и модернизирует однажды сотворённое, стараясь на основе старого создать новое, более современное. Навесные вентилируемые фасады – это изобретение, которое возвращает молодость внешнему облику зданий и повышает их эксплуатационные возможности. Компания ИНСИ производит облицовочные панели вентилируемых фасадов и комплектующие материалы к ним, обладающие высокими техническими характеристиками.

  • Облицовочные материалы (профнастил, металлосайдинг, фасадные панели и кассеты) и элементы несущей подсистемы вентилируемых фасадов производятся компанией ИНСИ из стали с нанесением полимерного покрытия. Утепление фасадов с их применением полностью отвечает требованиям пожарной безопасности.
  • Навесные вентилируемые фасады ИНСИ в полной мере соответствуют технологическим требованиям производства такой продукции, а это обеспечивает им высокие тепло- и звукоизоляционные свойства. Монтаж вентилируемого фасада ИНСИ снижает уровень проникающего в здание шума.
  • Высокое качество стали и порошкового полимерного покрытия облицовочных панелей, а также их производство на лицензионном европейском оборудовании, вкупе с качественным монтажом, делают вентилируемые фасады ИНСИ долговечными и надёжными.
  • Конструкция навесного вентилируемого фасада ИНСИ, благодаря стальному облицовочному материалу и циркуляции воздуха внутри него, является надёжной преградой на пути дождя и ветра.
  • Фасадные кассеты КФ-1 и профлист вентилируемого фасада ИНСИ легко заменяются новыми. Это значит, что его ремонт, в случае непредвиденного механического повреждения, не требует полного демонтажа и носит локальный характер.
  • Утепление наружных стен здания с помощью вентилируемых фасадов ИНСИ позволяет сэкономить средства на эксплуатации отопительных приборов, а при растущих ценах на энергоносители это существенно снижает нагрузку на семейный бюджет.
  • Монтаж вентилируемого фасада ИНСИ позволяет выравнивать кривые стены, экономя необходимые для этого время и трудозатраты. Регулировка расстояния между несущей стеной и облицовкой делает возможным применение утеплительных плит различной толщины (до 200мм).
  • Навесные вентилируемые фасады ИНСИ могут применяться в районах с различными климатическими условиями, в диапазоне температуры окружающей среды от -60 до +60°С, при наличии любой розы ветров. Подвесная система фасадов ИНСИ выдерживает толчки до 9 баллов по шкале сейсмической интенсивности MSK-64.
  • Вентилируемые фасады ИНСИ монтируются в любую погоду, независимо от температуры воздуха и наличия атмосферных осадков. Это позволяет проводить строительные работы по их монтажу постоянно, в любое время года.
  • С учётом того, что при строительстве зданий не учитывались будущие нагрузки в виде дополнительного утепления, применение вентилирующих фасадов ИНСИ наиболее оптимально. Небольшой вес фасадной системы ИНСИ оказывает минимальное давление на фундамент.
  • Все облицовочные материалы с нанесённым порошковым полимерным покрытием ИНСИ не требуют специального ухода. Для того чтобы придать вентилируемому фасаду первозданный вид, его достаточно просто вымыть.
  • Порошковое полимерное покрытие ИНСИ устойчиво к ультрафиолетовому излучению, а это значит, что спустя годы эксплуатации оно не выцветает и внешний вид вентилируемого фасада ИНСИ не теряет своей привлекательности.

Холдинг ИНСИ: использование вентилируемых фасадов значительно повышает безопасность любого здания

Современные строительство и архитектуру нельзя представить без использования вентилируемых фасадов. Они позволяют не только сделать любое здание эстетически привлекательным, но и улучшить его теплотехнические характеристики, защитить от вредных атмосферных воздействий. Для изготовления фасадных систем используется множество материалов, а сами конструкции производятся в большом количестве во всем мире как крупными, так и небольшими компаниями и фирмами, в связи с чем потребители, выбирая те или иные вентилируемые фасадные системы, должны быть особенно внимательными и отдавать предпочтение их качеству и безопасности.

Холдинг ИНСИ является одним из ведущих российских производителей фасадных и кровельных материалов, конструкций быстровозводимых зданий. Деятельность компании началась в 1992 году с пуска завода по производству кровельных и фасадных материалов в Челябинске. В структуру холдинга в настоящий момент входят пять заводов фасада и кровли: в Челябинске (две производственные площадки), Санкт-Петербурге, Новосибирске, Хабаровске и Славянске-на-Кубани.

Для обеспечения пожарной безопасности в систему вентилируемых фасадов предприятия ИНСИ включают материалы и изделия, относящиеся к категории негорючих, более того, даже препятствующих распространению огня. Причем все эти характеристики подтверждаются испытаниями, проведенными в специализированных лабораториях.

Система вентилируемого фасада ИНСИ сертифицирована и может использоваться для облицовки зданий всех степеней огнестойкости и всех классов функциональной и конструктивной пожарной опасности. По мнению экспертов, этот аргумент, является наиболее важным. Известны десятки случаев, когда использование небезопасных горючих материалов в фасадных системах, приводили к страшным последствиям.

К примеру, пожар в здании «Грозный-сити» в апреле 2013 года, возникшего из-за короткого замыкания кондиционера. Тогда загорелся теплоизоляционный материал вентилируемого фасада и клубы черного дыма заволокли только что выстроенную высотку. Годом ранее аналогичное возгорание произошло в Новосибирске. А одно из самых высоких зданий Казахстана — «Транспорт Тауэр» — вообще прозвали «зажигалкой» за жуткий пожар, которым было охвачено 10 этажей. И каждый раз после подобных трагедий экстренные службы рассылают грозные письма с требованием устранить нарушения. Однако, несмотря на все предписания, такие материалы по-прежнему встречаются в продаже.

В отличие от металлических фасадных кассет, керамогранита или композитного материала, у фасадных систем ИНСИ есть явные преимущества. Поскольку они изготавливаются из тонколистовой стали, то весят немного и поэтому не создают существенной нагрузки на стены и не требуют усиления фундамента.

Кроме того, у фасадных систем ИНСИ хорошие прочностные характеристики: они не раскалываются и не ломаются. Изготовленные из оцинкованного металла с цветным полимерным покрытием, фасадные системы прослужат не меньше 50 лет, причем не меняя эстетических свойств. Кроме того, они могут эксплуатироваться при температурах от минус 60 до плюс 80 градусов по Цельсию.

Сегодня, помимо стоимости строительства и реконструкции, важное значение приобретают простота, легкость и технологичность монтажа фасадных систем. Кроме этого, предъявляются большие требования к сервисному сопровождению.

Специалисты холдинга ИНСИ выезжают на объект и делают замеры лазерной рулеткой, осуществляют наземное лазерное сканирование. Он готовы выполнить дизайн-проект здания, сделать рабочий проект фасада, предварительный и точный расчет стоимости, расчет подконструкций, необходимого количества материалов и всех доборных элементов. Есть возможность выполнить шеф-монтаж. Сотрудники ИНСИ обязательно осуществят техническое сопровождение своих объектов.

Еще одно важное преимущество фасадов ИНСИ в том, что все элементы металлического каркаса фасадных систем изготавливаются на собственном производстве. А поскольку продукция производится под конкретный объект, то она на 100% готова к монтажу. При этом монтаж легко выполняется без привлечения тяжелой грузоподьемной техники и оборудования.

Предлагаемый полный набор элементов фасадной системы — выравнивающая система, облицовка, утеплитель, пленки, крепежные элементы — позволяет не только придать зданию завершенный и презентабельный внешний вид, но и решить задачи по соответствию вновь строящихся и реконструируемых зданий современным нормам и требованиям по теплотехнике.

Холдинг ИНСИ имеет собственную линию порошковой окраски рулонного металла и алюминия. Это позволяет окрашивать в самые разные цвета даже небольшие партии фасадных систем. Более того, фасадные кассеты можно легко комбинировать с другими типами облицовочных материалов или создавать разные стилевые решения фасадов.

Среди заказчиков холдинга немало клиентов, которым необходимо изготовить фасадные системы в корпоративном цвете.

Надежное внешнее покрытие позволяет эксплуатировать продукцию ИНСИ на производствах, где необходима частая уборка помещения — на пищевых, медицинских или химических предприятиях. При этом стойкость покрытия к воздействию вредных веществ гарантируется сроком не менее 10 лет.

Вентилируемый фасад — безопасность здания | 59.ru

Как ни удивительно, но такого рода пожары случаются почти ежегодно. Годом ранее аналогичное возгорание произошло в Новосибирске. В Казахстане и вовсе одно из самых высоких зданий «Транспорт Тауэр» прозвали «зажигалкой» за жуткий пожар, которым было охвачено 10 этажей… Выяснить причину возгораний не составляет труда – во всех этих случаях в фасадных системах были использованы небезопасные горючие материалы. Каждый раз после подобных событий управления МЧС рассылают грозные письма устранить нарушения. Но, несмотря на все предписания, такие материалы по-прежнему встречаются в продаже.

Впрочем, проблема не только в дешевых подделках, но зачастую и в непреднамеренном применении строителями материалов, не подходящих для таких фасадных систем. Известно, что для фасадных систем можно использовать материалы класса НГ – негорючий или Г1 – слабогорючий. Но нередко можно встретить применение Г4 – это не только горючие, но и воспламеняемые материалы. В их числе композитные панели, которые могут вспыхнуть от любой искры. И даже если в сопроводительных материалах будет указан разрешенный Г1, строители тем не менее могут сомневаться, а не подсунули ли им фальшивый сертификат.

В этой ситуации доверять можно только надежным компаниям-производителям, имеющим многолетнюю репутацию на этом рынке. Холдинг ИНСИ является одним из ведущих российских производителей фасадных и кровельных материалов, конструкций быстровозводимых зданий. Деятельность компании началась в 1992 году с пуска завода по производству кровельных и фасадных материалов в Челябинске. В структуру холдинга в настоящий момент входят пять заводов фасада и кровли: в Челябинске (две производственные площадки), Санкт-Петербурге, Новосибирске, Хабаровске и Славянске-на-Кубани.

Вся продукция компании ИНСИ сертифицирована. Для обеспечения пожарной безопасности в систему вентилируемых фасадов включаются материалы и изделия, относящиеся к категории негорючих и даже препятствующих распространению огня. Причем все эти характеристики подтверждаются испытаниями, проведенными в специализированных лабораториях. Что и говорить, даже сами управления МЧС облицовывают свои здания именно фасадными системами ИНСИ, как, например, это сделано в Сыктывкаре.

Система вентилируемого фасада ИНСИ сертифицирована, ее можно использовать для облицовки зданий всех степеней огнестойкости (по Техническому регламенту ТЗ №123) и всех классов функциональной и конструктивной пожарной опасности (СНиП 21-01-97).

Долговечность

Сегодня перед застройщиками стоит вопрос: какого типа вентилируемый фасад выбрать – металлические фасадные кассеты, керамогранит или же композитный материал.

И здесь у фасадных систем ИНСИ тоже есть явные преимущества. Поскольку их изготавливают из тонколистовой стали, они имеют небольшой вес. Поэтому не создают существенной нагрузки на стены и не требуют усиления фундамента, что нельзя сказать про тяжелые керамогранит, стекло, ФЦП. Кроме того, у фасадных систем ИНСИ хорошие прочностные характеристики – они не раскалываются и не ломаются. Изготовленные из оцинкованного металла с цветным полимерным покрытием фасадные системы ИНСИ будут служить не менее 50 лет, причем не меняя эстетических свойств. Кроме того, их можно эксплуатировать при температурах от -60 до +80 градусов по Цельсию. Известно, что немало вентилируемых фасадов марки ИНСИ украшают и утепляют фасады домов на Чукотке. А опыт эксплуатации таких конструкций на Камчатке доказывает их сейсмоустойчивость. Кстати, фасады марки ИНСИ стойко выдержали и семибалльное землетрясение в Иркутской области, и сильную ударную волну от метеорита в Челябинске.

INSI – многолетний опыт работы на рынке инновационных строительных систем. | Кровельные материалы

Все началось с простого завода по производству металла и профнастила. Уже тогда мы заложили черты, которые отличают нас сейчас. Металла три вида, выпускает только один завод – завод “Фабрика”. Плитка INSI с громкими брендами «Bang» имеет только INSI.

Для производства крыш очень быстро добавляются производственные фасады. Завод «ИНСИ» начал производить сайдинг и фасадные панели.Фасадные панели целиком заслуживают INSI. Он позволяет фасаду быть не только из турников, но и вертикальным. В дальнейшем нам удалось разнообразить геометрию фасадов так, чтобы во многих городах были фасады с красивыми и необычными узорами. В этом огромная заслуга завода «Фасад и кровля». ИНСИ

Следующим этапом налаживания завода стало развитие сети филиалов. Современный маркетинг и логистика стали важными составляющими политики INSI.Необходимые продукты, здание или сооружение, вовремя и в нужном месте – тот компонент, который отличает современную компанию.

Пять лет назад завод начал выпуск одного из самых современных, надежных, долговечных и универсальных строительных материалов – термопрофиля. Рост компании, запустившей линию по производству термопрофиля, подтолкнул компанию к созданию собственного конструкторского отдела, который сейчас преобразован в колледж. Конструкторы «ИНСИ», освоив тепловой профиль и его возможности, начали с малого.Сейчас «ИНСИПроект» имеет в базе несколько десятков проектов разного типа, большинство из которых уже реализовано.

Два года назад «ИНСИ» установил новейшую линию порошковой окраски рулонного металла и алюминия. Это позволяет варьировать цвета крыш и фасадов, предлагая на выбор сотни цветов и. Покрытие рулонного металла также предполагает нанесение специального защитного слоя, предохраняющего металл от коррозии и покраски, а также механических повреждений.

Фасадные патроны, по мере эволюции фасадов заменили сайдинг и лицевую панель.Производство высококачественных фасадных кассет на новейшем итальянском оборудовании увеличивается с каждым годом. Инвестиции в новые современные технологии прерогатива компании «». INSI За два года количество производственных линий лент увеличилось втрое. А также разнообразие форм, способов монтажа и крепления лент, что позволило создавать всевозможные геометрические решения для различных типов фасадов. Плоскостность или, как говорят, плоскостность кассетных фасадов «ИНСИ» на сегодняшний день достигла очень высокого уровня.

Разработка конструкторского отдела и понимание возможностей, предлагаемых такими материалами, как термопрофили, трансформируемый фасад завода и кровля «ИНСИ» на заводе по производству быстровозводимых зданий.Иметь свой проектный институт, большие мощности по производству крыш и фасадов от компании INSI полного цикла. Компании могут быстро, дешево и эффективно, используя только свои материалы и их прочность, строить здания различного назначения.

Одна из самых прибыльных и быстрорастущих тенденций в отрасли – промышленное строительство сборных домов. От небольших складов, ангаров и мастерских до любых размеров, формы и конструкции, конструкции, комплектующих и сборки специалистов завода «».ИНСИ

Ни одно крупное предприятие не может оставаться в стороне от нужд страны, в которой оно расположено. Для нацпроектов «ИНСИ», объявленных президентом, обозначенных для реализации ряда идей и возможностей предложено крупное современное производство, которое было у компании к 2006 году.

Слова президента о реконструкции ветхого жилья и строительстве доступного комфортного жилья совпали с проектом «ИНСИ» и его реализацией.Компания подготовила спецпроекты по реконструкции ветхого жилья с надстройкой мансарды. Мансарда – это новые и удобные жилые помещения. Благодаря легкости термопрофиля мансарду можно надстроить практически на любую постройку. Своей типовой застройкой и надстройкой мансарды хрущевки могут не только решить вопросы доступного жилья, но и украсить серый и скучный вид наших городов.

(PDF) Системное предложение для фасадных проемов, чтобы предотвратить акустические проблемы в зданиях с естественной вентиляцией

xx

Bölüm 3’te, ilk olarak, projenin ana konusunu oluşturan yeni çift cidarlı akustiçößearıdıkı,

, labratuarda

bire bir ölçekli duvar modelinin kurulumu, akustik ölçüm süreci ve sonuçların

anlatılmasında kullanılan terminoloji açıklanmıştır.Ölçümlerde deneylerde gerçekçi

sonuçlara ulaşmak için yeterli birim kütleye sahip Olan ahşap yonga levhalar ве

onları taşıyan Aluminyum бир сетки Struktur Ile Инса эдилен Cephe, ее ики tarafta yirmi

BESER Esit boyutlu каре parçadan oluşturulmuş, бушель parçaların parametrelere göre

seçilen bazılarının yerlerinden çıkarılması ile çift cidarlı cephenin ее iki tarafında

cephe boşlukları yaratılmıştır.

Кайнака odasına yerleştirilen ее yönde сес gönderen (всенаправленный) hoparlör ве

alıcı odasındaki mikrofondan sağlanan değerlere göre ее ики hacimdeki сес basınç

seviyeleri ölçülmüş ве бу bilgilerden yararlanılarak araştırmada önerilen Çift cidarlı

cephenin farklı Cephe / Cephe boşluğu oranlarında sahip olduğu akustik ses azaltım

değerleri hesaplanmıştır. Örneğin alıcı odası tarafındaki duvardan 6 no’lu ve kaynak

odası tarafındaki duvardan 16 no’lu grid parçaları çıkarılmış ve ölçüm sonucunda bu

tip cephenin ctr olur (0); Alıcı Odası tarafındaki 6

no’lu Parça açık tutulmaya девы edilmiş, Кайнак Odası tarafındaki duvarda boşluk

olarak açılan parçalar ее seferinde Birer Kez яна kaydırılmak üzere sırayla 17, 18,

19 в 20. parçalar çıkarılmış ве б durumlar için ölçümler yapılmıştır.

Gözlemlendiği üzere, duvarın iki tarafındaki boşlukların birbirine olan mesafesi

arttıkça cephenin ses azaltım değeri de artmaktadır. Rw (C; Ctr) değerleri 17 no’lu

parça çıkarıldıında 30 (0; -1), 18 no’lu parça çıkarıldıında 31 (-1; -1), 19 no’lu parça

çıkarıldığında 31 (0; -1) ве 20 no’lu parça çıkarıldığında ise 31 (0; -1) olmaktadır. Rw

değerleri son ölçümlerde benzer olsa bile, frekanslara gore ses azaltım değerleri

incelendiğinde yine boşlukların arasındaki uzaklık arttıkça frekans zözımında24 ses. Bir diğer ölçüm serisi de her iki duvardan bu

kez ikişer parça çıkarılarak yaratılan boşluklarla yapılmıştır ve benzer değerlendirme

sonuçlarına ulaşılmıştıı.

Daha sonra bu deney prosedürlerinin aynısı bilgisayar ortamında modellenmiş,

Odeon hacim akustiği programında ölçümlerin bir dijital temsili yapılıp, labratuar

900lanmııtılıp, labratuar

900lanmııtılıp, Laboratuar ortamı Ile Bilgisayar programında

modellenen ortamların kalibre edilmesi amacıyla, kullanılan malzemelerin SES

yutuculuk değerleri hesaplanmış ве bulunmuş, laboratuardaki odalarda ölçülen

reverberasyon süreleri Баз alınarak ан yakın sonuçlar Elde edilecek biçimde Odeon

verileri düzenlenmiştir.Buna ramen Odeon, birçok durumda sonuçları labratuar

ölçüm sonuçlarına göre ya daha yüksek ya da daha alçak olarak hesaplamaktadır. Bu

durum, bilgisayar ortamının gerçek hayattaki ses fenomenlerini birebir yansıtamıyor

oluşundan kaynaklanabilir.

Bölüm 4’te, tez çalışması kapsamında ele alınan konular ve önerilen cephe

sisteminin sonuçları ortaya konmuş ve değerlendirilmiştir. Laboratuar ölçümlerinden

elde edilen sonuçlara göre, öngörüldüğü gibi çift cidarlı cephenin iç ve dış

katmanlarındaki boşlukların birbirine olan uzaklınBazı frekanslarda küçük sapmalar

olmasına karşın sonuçlar beklenen yönde olmuştur. Bilgisayarda Odeon programında

hesaplanan değerler incelendiğinde ISE Laboratuar ölçüm sonuçları Ile Одеон verileri

farklılıklar taşımakta olduğundan, Laboratuar çalışmaları olmaksızın yalnızca бушель

programın kullanılarak çalışmanın девам ettirilmesinin sağlıklı olmayacağı

gözlenmiştir. Çalışma, bu yenilikçi cephe sisteminin geliştirilmesi ve çalışmanın

Внутри Керет-хауса – самого тонкого дома в мире – автор Якуб Щесны

© Польский фонд современного искусства / Бартек Варжеча Поделиться ссылкой на Facebook

9024

Pinterest

  • Whatsapp

  • Почта

  • Или

    https: // www. archdaily.com/289630/inside-the-keret-house-the-worlds-skinniest-house-by-jakub-szczesny

    Ранее на этой неделе мы объявили о завершении строительства самого узкого дома в мире в Варшаве, Польша. Дом Керет был задуман как кажущееся невозможным видение польского архитектора Якуба Щесны из Централа, который впервые представил эту идею в качестве художественной концепции на фестивале WolaArt в 2009 году. Теперь, три года спустя, эта мечта стала реальностью и привлекает большое внимание международного сообщества к Варшаве.

    Построенное между двумя существующими строениями двух исторических эпох, узкое заполнение представляет собой скорее художественную инсталляцию, которая реагирует на прошлое и настоящее Варшавы. Хотя самая широкая часть полупрозрачной конструкции без окон составляет всего 122 сантиметра, ее внутреннее пространство с естественным освещением не кажется таким клаустрофобным, как можно было бы подумать.

    Дом Керет на неопределенный срок будет временным домом для путешествующих писателей, начиная с израильского писателя Этгара Керета.

    Изображения и описание архитекторов после перерыва…

    Керет Хаус – это искусство инсталляции в виде вставки между двумя существующими зданиями.Проект стартовал в субботу 20 октября в Варшаве. Его возглавляет израильский писатель Этгар Керет.

    © Польский фонд современного искусства / Bartek Warzecha

    Художественный скит в публичном пространстве

    © Польский фонд современного искусства / Bartek Warzecha

    Керет-Хаус – это полностью функциональное пространство, в котором можно жить, а также творить. Он расположен между домами на улице Хлодная 22 и Желязная 74. «Мы глубоко уверены, что он станет символом современной Варшавы, укоренившейся в ее сложной истории.Дом привлекает внимание СМИ всего мира. Он надеется, что он покажет самую захватывающую сторону Варшавы », – сказали кураторы проекта Сармен Бегларян и Сильвия Шиманяк из Польского фонда современного искусства.

    Дом расположен на участке размером 92 см в самом узком месте и 152 см в самом широком месте. «Поэтому сначала кажется, что строительство жилого помещения в таком помещении невозможно. Керет Хаус должен противоречить этому ложному образу, одновременно расширяя понятие невозможной архитектуры », – говорит архитектор Якуб Щесны.Сам дом 72 сантиметра в самом узком и 122 сантиметра в самом широком месте.

    © Польский фонд современного искусства / Bartek Warzecha

    В переломе истории

    © Польский фонд современного искусства / Bartek Warzecha

    Дом расположен между двумя зданиями двух исторических эпох. «Первый – это кирпичное здание на улице Желязной – фрагмент почти не существующего довоенного города. Второй – кооперативный бетонный многоквартирный дом, элемент «навязанной конструкции», направленный на отрицание прежнего городского пейзажа.Их соседство случайно – как и многие архитектурные сооружения Варшавы. Керет Хаус – прекрасный пример так называемого «несоответствия» городской ткани. Другая причина – военная история города – там, где расположен дом, встретились два гетто – большое гетто и маленькое гетто. Всего в нескольких шагах от дома стоял мост, соединяющий два замкнутых пространства », – объясняет Якуб Щесны.

    Основатель проекта / концептуальный дизайнер: Якуб Щесны Художественные кураторы: Сармен Бегларян, Сильвия Шиманиак Исполнительный продюсер: Джоанна Тритек – Производство черной соли

    © Polish Modern Art Foundation / Bartek Warzecha

    4 Фонд Софинансирование: столица Варшава Партнер: Национальный центр культуры

    Спонсор: LHI Генеральный подрядчик: AWBUD Партнеры: GIRA, Kingspan, Decoroom, Volunta Parket, Milantex, Польский институт в Тель-Авиве, White & Case, Kostrzewa PR, Chylinski Family, Еврейская община в Варшаве, Chlodna Comedy Club, PMG Partners, Biuro Wystaw

    Проект Keret House был реализован Польским фондом современного искусства.Основанная Петром Новицким осенью 1985 года, PMAF является одной из первых независимых некоммерческих организаций, работающих в сфере искусства. Его главной целью было и всегда было продвижение тех художников, деятельность которых способствует развитию современного искусства.

    Предоставлено Centrala

    Узнайте больше на официальной странице Dom Kereta в Facebook.

    Все изображения любезно предоставлены Centrala.

    © Польский фонд современного искусства / Bartek Warzecha

    Семь пунктов за успешный дизайн и исполнение дождевых экранов – Страница 5 из 5

    Положительный дренаж
    Одна из наиболее распространенных ошибок, наблюдаемых при проектировании металлических дождевых экранов, – это ненужное прерывание плоскости дренажа дополнительным обрамлением для выступающих элементов или выступов кромок плиты.Защита воздушного барьера от проникновения и изменения направления снижает риск дорогостоящего обслуживания. По возможности размещайте крепежные зажимы и отверстия для крепежа на вертикальных поверхностях стенного основания, чтобы способствовать хорошему дренажу и перемещению к выходным точкам стенной системы. Используйте прерывистые анкерные зажимы вместо сплошных секций обрешетки для крепления металлической панели от дождя. Таким образом, влага может проходить через перерывы и не собираться в местах проникновения крепежных элементов или вблизи них (Рисунок 12).

    Чтобы обеспечить надежный дренаж вдоль плоскости дренажа, важно поддерживать в системе воздушное пространство для вентиляции.

    Правильная вентиляция важна для всех типов дождевых экранов. Конструкция фасада должна иметь хорошие отводы и каналы, чтобы влага могла собираться, стекать вертикально и выходить из системы в обозначенных точках высыхания. Они могут возникать в верхней части любого оконного проема, у основания стеновой системы на уровне уклона или выступающих полов / крыш (рис. 13). (Чтобы обсудить чудеса вентиляции, прочитайте статью «Все преимущества металлических стеновых систем от дождя», написанную Джозефом В.Lstiburek, PhD, P.Eng., Член Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха [ASHRAE], перепечатано из журнала ASHRAE в мае 2008 года на сайте www. buildingscience.com. Вы можете прочитать его на сайте www.smacna.org/resources/resource/2016/03/10/the-ins-and-outs-of-metal-rainscreen-wall-systems-simpson-gumpertz-heger.)

    На высотных зданиях могут потребоваться дополнительные точки выхода. Накопленная влага нуждается в различных точках выхода, чтобы избежать возможности переполнения дренажного пространства.Подвод этой влаги к выходу на каждом втором этаже является хорошей практикой для больших стен с поперечным срезом (рис. 14).

    Рабочие характеристики
    Возможно, наиболее важным из всех соображений во время разработки дизайна фасада является вопрос, какие рабочие характеристики важны для клиента и проекта в конкретном сообществе. Некоторые из важных соображений производительности включают:

    • тепловые характеристики;
    • долговечность материалов и устойчивость;
    • устойчивость элементов дизайна, а также любых составляющих компонентов;
    • ударопрочность / прочность;
    • УФ-стойкость;
    • горючесть; и
    • токсичность.

    Фасад из цельного металла тщательно спроектирован и позволяет команде проекта соответствовать всем этим критериям. Металлические противодождевые завесы также хорошо адаптируются к непрерывной изоляции (CI) и методам создания барьеров для воздуха и воды, которые постоянно развиваются.

    Общие характеристики системы защиты от дождя обычно определяются в технических документах по уровням влажности и проникновения воздуха, разрешенного для проникновения в полость за внешним металлическим слоем, в тепловую полость и обратно в плоскость дренажа.Дождевые экраны с открытыми стыками или дренажные и обратно вентилируемые очень популярны, потому что дизайнерам предоставляется больше свободы в использовании открытых стыков и сочленений. Эти конструкции основаны на предположении, что первичный воздушный и водный барьер находится в плоскости слива.

    Этот стиль работы определен при тестировании в соответствии с AAMA 509, добровольным тестом и методом классификации для дренажных и вентилируемых дождевых экранов. Системы облицовки стен, протоколы испытаний , где проникновение воды и воздуха через дождевую завесу допустимо до определенной степени.Это тестирование помогает проводить измерения, контролируемые третьей стороной, для сравнения одной системы с другой. Нет никаких критериев прохождения или неудачи – испытание – это просто режим измерения, включающий качественный анализ проникновения воздуха и воды через внешние слои компонентов дождевой завесы и обратно к воздушной и водной преграде.

    Более консервативный подход состоит в том, чтобы следовать протоколам годен / не годен, которые содержатся в AAMA 508, Добровольный метод испытаний и Спецификация для систем облицовки стен от дождя с уравновешенным давлением , которые диктуют предписанные допустимые пределы для проникновения воздуха и воды и интервалов выравнивания давления. сопровождается динамическими структурными испытаниями.Системы, прошедшие это более строгое тестирование, считаются сертифицированными PERS и, как правило, более дороги в производстве и установке. Дополнительные компоненты, необходимые для защиты от ветрового дождя, вентиляции и обеспечения водостока для управления влажностью за внешней створкой, приводят к увеличению стоимости. По тем же причинам для этих систем может потребоваться дополнительное пространство для толщины стен. Выбор подходящего уровня производительности для проекта очень важен. (Для более подробного обзора этих двух протоколов испытаний – AAMA 508 с выравниванием давления и AAMA 509 с дренажом и с обратной вентиляцией – существует удобный бюллетень сравнения, опубликованный Architectural Testing, высококачественной независимой испытательной лабораторией третьей стороны.Прочтите это на сайте buildingscience.com/documents/insights/bsi-004-drainage-holes-and-moderation.)

    Заключение
    Проектирование и установка систем дождевых экранов из цельного металла требует высокого уровня технического внимания и опыта, а также необходимо учитывать множество важных деталей. Семь «P», обсуждаемых в этой статье, могут помочь обеспечить успешный дизайн и последовательную установку. Предлагая высокую производительность, долговечность, экологичность и варианты дизайна, дождевики из цельного металла могут помочь решить общие проблемы с фасадом прошлого.Архитекторы и дизайнеры, ищущие продукт для уменьшения влажности, выравнивания давления, воздушного и водного барьера, тепловых характеристик и низких эксплуатационных расходов, могут рассмотреть металлические дождевые экраны.

    Стивен Дж. Шарр, эсквайр является профессионалом по развитию бизнеса в компании Metalwërks, производителе архитектурных металлических фасадов и элементов конструкции. Он был президентом Metalwërks более 20 лет. Шарр также является лицензированным юристом, специализирующимся на вопросах, связанных со строительством. Он предоставлял юридические услуги и консультационные услуги по контрактам для производителей и специализированных подрядчиков.В 2014 году Шарр стал соавтором раздела книги «Строительный субподряд: комплексное практическое и юридическое руководство», опубликованного Американской ассоциацией юристов (ABA). Шарр является членом строительного форума ABA и Коллегии адвокатов Пенсильвании. С ним можно связаться по электронной почте [email protected].

    2018: Обзор научного года Периметра

    ПРОДВИЖЕНИЯ В БЕСКОНЕЧНОМ, БЕСКОНЕЧНОМ И САМОЙ НАУКЕ

    Квантовые вычисления часто изображают как сверхмощную технологию, которая сначала опередит, а затем заменит свой классический аналог.На самом деле они неразрывно связаны. Аспирант по периметру Джакамо Торлай вместе с ассоциированным преподавателем Роджером Мелко, сотрудниками Университета Ватерлоо и другими партнерами из отрасли опубликовали статью Nature Physics с использованием искусственного интеллекта для решения особенно сложной проблемы того, как квантовые и классические системы могут развиваться вместе.

    Денис Россет, научный сотрудник Perimeter, также добился успехов в области квантовых вычислений.Используя теорию ресурсов и теорию игр, Россет и его сотрудники предложили метод в Physical Review X , чтобы проверить, действительно ли квантовая память квантовая по природе. Эта первая ресурсная теория квантовой памяти уже открывает новые исследовательские возможности для классификации квантовых каналов.

    Такие исследователи, как Денис Россет, используют схемы квантовых цепей, которые выглядят как линии на нотном листе, для исследования квантовой памяти, лежащей в основе системы.

    Слегка уменьшив масштаб (или, скорее, сильно), член-корреспондент факультета периметра Уэ-Ли Пен был членом канадской группы, которая проводила измерения магнитосферы пульсара с беспрецедентными деталями благодаря хвосту ионизированного газа от его звезды-компаньона. .В журнале Nature команда подробно описала, как плазма действовала как увеличительное стекло, позволяя наблюдателям выделять отдельные области излучения пульсара.

    Между тем, научный сотрудник «Периметра» Нестор Ортис показал, что нейтронные звезды можно использовать в качестве инструментов, чтобы узнать больше о природе гравитации. Ортис и его коллега Раисса Мендес из Instituto de Fisica Федерального университета Флуминенсе в Бразилии продемонстрировали, что нейтронные звезды будут «звенеть» с разной частотой в зависимости от того, какая теория гравитации используется в качестве основы – результаты, которые можно проверить с помощью детекторов гравитационных волн, таких как как LIGO.

    Исследователи также поставили перед собой высокую задачу определить наилучший способ заниматься наукой. На трехдневной конференции «Открытые исследования» 30 ученых, дизайнеров и предпринимателей собрались в Perimeter, чтобы изучить структуру того, как наука практикуется и распространяется. Рассматривая другие области, такие как программное обеспечение с открытым исходным кодом, группа наметила альтернативный, открытый взгляд на науку и определила пути, которые могут привести к этому.


    УСИЛЕНИЕ НОВОЙ КОГОРТЫ ТВОРЧЕСКИХ РАЗУМОВ

    Созданный для вдохновения нового поколения мыслителей-новаторов, тур Perimeter’s Power of Ideas продолжился в 2018 году.Тур охватил более 130 сообществ и охватил более 34 000 студентов по всему Онтарио, в том числе во многих сельских и северных районах.

    Студенты формулируют и проверяют гипотезы о том, как веревки связаны внутри трубы, в туре «Сила идей». Образовательная группа

    Perimeter выпустила три новых классных ресурса для учителей старших классов и их учеников, посвященных изменению климата, энергии и волнам. Ресурсы, доступные на английском и французском языках, были созданы благодаря финансированию Министерства образования Онтарио.В каждом из них есть планы уроков, практические занятия и демонстрации, изменяемые рабочие листы и оригинальные видеоролики. Хотите заполучить один? Учителя могут бесплатно скачать их здесь.


    МНОЖЕСТВО ПРИЗНАНИЙ ПЕРИМЕТРОВ ИССЛЕДОВАТЕЛЕЙ

    В июне директор периметра Нил Турок был удостоен звания кавалера Ордена Канады (Почетный) в знак признания его вклада в области теоретической физики и космологии. Месяц спустя ассоциированный преподаватель и основатель факультета Perimeter Микеле Моска был удостоен звания Рыцаря Ордена за заслуги перед правительством Италии.

    Ассоциированный преподаватель

    Уэ-Ли Пен получил престижную премию Simons Investigator Award за ответы на важные вопросы о Вселенной, став вторым исследователем в канадском учреждении, получившим эту награду с момента запуска программы в 2012 году.

    Многие другие исследователи и студенты Perimeter также были отмечены за их образцовую и новаторскую работу.

    Как институт, Perimeter был также признан за выдающиеся достижения Канадским советом по развитию образования, получив несколько медалей Prix d’Excellence за выдающиеся достижения в области коммуникаций, публикаций и сбора средств.

    Члены отделов коммуникаций и развития компании Perimeter на церемонии вручения наград CCAE.

    ПРОДОЛЖАЯ ПУТЬ ДЛЯ ПРОРЫВОВ

    Было объявлено о семи новых докторских стипендиях для поддержки исследований молодых ученых в Perimeter. Стипендии названы в честь выдающихся исследователей, в том числе Стивена Хокинга и Джоселин Белл Бернелл, чьи работы воплощают надежды и потенциал молодых ученых. Принимаются заявки на ряд позиций.

    Между тем, грант в размере 600 000 долларов США от Фонда Саймонса расширил возможности стипендий Эмми Нётер компании Perimeter для женщин-физиков, позволив назначать больше исследователей и позволив прошлым участникам вернуться в качестве стипендиатов в более поздние годы. Прием заявок на стипендии Simons Emmy Noether открыт до 15 января 2019 года.

    На уровне бакалавриата Perimeter объявила о новой программе, которая соберет 20 студентов последнего года бакалавриата по физике в Perimeter Institute на две недели в мае 2019 года.Крайний срок подачи заявок – 7 января 2019 года.

    Вся эта учеба может привести вас во многие места – не только в академические круги. Текущие студенты и постдоки из институтов на юге Онтарио узнали о бесчисленных возможностях, которые существуют для физиков за пределами академических кругов, во время первого Дня карьерных траекторий компании Perimeter. На мероприятии были представлены доклады и панельные дискуссии с бывшими физиками, добившимися успеха в самых разных областях, включая стартапы, финансы и искусство.

    Майкл Сербинис выступает с основным докладом на Дне карьерных траекторий компании Perimeter.

    Perimeter также входит в число 13 партнерских организаций, вносящих свой вклад в Канадский институт астрономических исследований физики частиц имени Артура Б. Макдональда, национальную исследовательскую сеть, посвященную пониманию некоторых из самых глубоких загадок Вселенной, которая была запущена этой весной.


    ПРИВЕТСТВИЕ НОВОМУ ФАКУЛЬТЕТУ

    Perimeter приветствовал трех новых ассоциированных преподавателей, которые будут поддерживать математические и космологические исследования Института и укреплять связи с университетами-партнерами.

    Математик и исследователь компьютерной лингвистики Матильда Марколли работает совместно с кафедрой математики Университета Торонто, а математик Бен Вебстер – с кафедрой чистой математики Университета Ватерлоо. Космолог Уилл Персиваль также возглавляет новую кафедру выдающихся исследований Лазаридиса в области астрофизики в Университете Ватерлоо.


    Прощание со Стивеном Хокингом

    «Периметр» оплакивал кончину Стивена Хокинга, безграничный интеллект которого раскрыл работу нашей вселенной и чья жизнь остается примером силы человеческого духа.

    Директор по периметру

    Нил Турок работал с Хокингом в Кембриджском университете, где они стали близкими соавторами и друзьями, а также в компании Perimeter, где Хокинг был выдающимся приглашенным научным руководителем.

    «Жизнь Стивена была героической во многих смыслах. Он был блестящим провидцем в области теоретической физики, определив невероятно смелую повестку дня в этой области », – сказал Турок.


    ПРЕДСТАВЛЯЕМ ЗАХВАТЫВАЮЩУЮ НАУКУ ПРЯМО ДЛЯ ВАС

    Обмен великой наукой является неотъемлемой частью миссии компании Perimeter, и этот год не стал исключением.Мы добавили новые плакаты в нашу серию плакатов «Силы природы», посвященные женщинам в науке, в том числе Донне Стрикленд, одной из обладательниц Нобелевской премии по физике этого года, Вере Рубин и Джоселин Белл Бернелл. Всю серию можно бесплатно скачать и распечатать.

    В нашей серии публичных лекций был представлен внутренний взгляд на телескоп Event Horizon, обзор самых странных звезд во Вселенной, взгляд на мельчайшие строительные блоки Вселенной, а также специальная гостевая лекция от дамы Джоселин Белл Бернелл, соавтора открытия. пульсаров.(Не забывайте, вы можете посмотреть их все – и сотни других научных видео – на канале Perimeter на YouTube.)

    На сайте InsidethePerimeter.ca мы делились историями, видео и другим интересным контентом о теоретической физике. Наша серия «Люди PI» позволяет читателям познакомиться с людьми, стоящими за наукой. В этом году мы пообщались с первопроходцем из Ганы принцем Осеи, создателем квантов Тимоти Шей, бросившей вызов гравитации Клаудией де Рам и другими.

    Тем временем отмеченная наградами серия Perimeter «Slice of PI» вникала в излюбленные уравнения ученых, играла музыку космоса, восхищалась естественной красотой снежинок, объясняла теорему Эмми Нётер от детского сада до доктора философии и бросала вызов читателям множеством вопросов. викторины.

    Мы также выпустили нашу новую интерактивную шкалу «Квант в космос», где вы можете углубиться в атом или уменьшить масштаб, чтобы увидеть пределы нашей Вселенной. Это прекрасное напоминание обо всем, что мы знаем, и обо всем, что еще предстоит открыть, поскольку мы вступаем в новый год исследований.

    Способ возведения многослойной стены здания, самонесущей в перекрытии

    ОБЛАСТЬ: строительство.

    Способ возведения многослойной стены, которая является самонесущей внутри перекрытия и опирается на перекрытие каркасного здания, включает устройство внутренней и внешней стен, разделенных воздушным пространством, и введение между ними изолятора.Сначала в шпонки перекрытий закрепляются горизонтальные балки для поддержки вертикальных стоек, а внешние фасадные панели вставляются в их пазы сверху с внутренней стороны.

    Технический результат: снижение влияния теплопроводных включений за счет уменьшения сечения консоли за счет более легких фасадных панелей, снижение трудоемкости сборки и возможность производить монтаж без использования грузоподъемного оборудования.

    3 ил.

    Изобретение относится к строительству, а именно к технологии возведения многослойных стен здания.

    В связи с возрастающими требованиями к энергосбережению сохранение тепла в зданиях можно решить только с помощью многослойных каркасных конструкций с эффективной изоляцией.

    Известны навесные фасадные системы [1] (прототип). При монтаже обычно используется минеральный утеплитель, который крепится к стене с помощью разъемов (заглушек). На кронштейны устанавливаются стрингеры (направляющие), на которых крепится обсадная колонна. Кронштейны крепятся к стене с помощью соединителей. Облицовка применяется самая разнообразная: натуральный камень, гранит, алюминиевые панели, стеклопластик и др. Направляющие изготавливаются из оцинкованной стали или из различных алюминиевых сплавов.Широко применяемые фасадные системы типа «Краспан», «ИНСИ», «Волна», «Спиди» и др.

    Недостатками навесных систем являются сложность монтажа и увеличение сроков строительства, что обусловлено следующими факторами:

    – работает на крепление изоляционного слоя и установка фасадных панелей возможна только после полной укладки внутреннего слоя стены, которая, как правило, возводится из каменных материалов;

    для монтажных направляющих, гидроизоляционных и фасадных панелей, требующих строительства леса или использования специальных подвесных светильников, так как все эти операции выполняются извне;

    – облицовочные панели изготавливаются из материалов практически блочными парами, поэтому существует необходимость в организации вентилируемого воздушного зазора.

    Известны самонесущие стены перекрытия из каменных материалов, у которых внутренний и внешний слои разделены эффективным утеплителем, соединенным гибкими соединениями [2]. В их основе бетонные полы со сквозными колодцами, заполненными подушками из минеральной ваты.

    Основными недостатками многослойных стен этого типа являются: сложность выполнения на строительной площадке, проблемы при выполнении кладочных работ в зимних условиях, большой расход металла. Сомнения в надежности при сейсмических нагрузках.Замена стальных стяжек на базальтовые приводит к удорожанию строительства. Бетонные дюбели между колодцами имеют значительное поперечное сечение, так как несут нагрузки внутри пола от внешнего слоя кладки, соответственно, являются мощными теплопроводными включениями.

    Известна многослойная стена, состоящая из внутреннего и внешнего слоев, разделенных эффективным утеплителем, причем внешний слой представляет собой фасадные облицовочные панели в виде прямоугольных плит с закладной деталью. богатая панель с верхним и нижним краями, выполнены со скосом с внутренней стороны, в верхней части имеют стальную петлю, через которую крепятся стальные крюки, размещенные на концах консолей бетонного перекрытия, а закладная плита верхней панели, расположенная в ее нижней части, соединяется посредством Средства для приварки стальных стержней имеются в верхней части нижней панели.Стеновая конструкция применена как полезная модель «Многослойные стеновые фасадные панели, навешиваемые на консольное перекрытие» (заявка № 2009114339/22 (019505)), получившая положительное решение о выдаче патента.

    Недостатками способа являются:

    – необходимость использования при установке панелей в проектное положение кранового оборудования;

    – необходимость герметизации стыковых швов после монтажа, что возможно, скорее всего, при наличии подмостей, люлек и т. Д.устройств.

    Предлагаемый способ возведения стены многослойного здания отличается тем, что бетонная плита имеет консоль (шпильки), вдоль которых размещены стальные профили, эти горизонтальные стальные балки наклоняются, с определенным шагом, вертикальные стержни из стальных (материал может быть разный, стеклопластик и др.) профилей. Консоль может быть усилена бетонными вставками или сталью. Соединение наложения элементов производится сваркой или болтовым соединением. В пазы стоек, выходящие за пределы линии перекрытия внешних краев консолей, с уровнем перекрытия второго этажа вставляются тонкие пластины пропускания пары воздушных материалов (например, листов оксида магния, цементных плит). клееные ДСП и т.п.), которые смещаются вниз – сначала к горизонтальному стальному профилю, а затем к верху предыдущих плит.Таким образом, установите лицевую часть внешней стены многослойного здания в пределах первого этажа на потолок второго этажа. Затем на выступы внахлест второго этажа ставятся стальные профили, после чего выполняется монтаж в той же последовательности, которая применялась в пределах первого этажа. Такая же последовательность соблюдается и для последующих этажей. На межэтажном перекрытии производятся муфты из небольших материалов, например, бетонных блоков. По мере конструкции внутренней стены пространство между стеной и облицовочной панелью заполняется утеплителем.Укладку бетонных блоков и плит утеплителя можно производить после установки фасадных панелей на пол и во всем здании. Если нет требований по обеспечению определенного уровня тепловой инерции ограждения, внутренняя стенка может быть выполнена из тонкого листового материала на каркасе из гнутого филе или деревянных брусков.

    Существенной характеристикой является то, что:

    – направляющие в виде стальных (стеклопластиковых и др.) Стоек с прорезями, не прикрепленных к несущей части стены, и горизонтальных стальных балок, установленных на перекрытиях консолей;

    – лицевая панель в виде плит из материалов, достаточно проницаемых для паров воздуха, устанавливается в проектное положение до монтажа внутренней утеплителя стены не снаружи, а с внутренней стороны без использования подъемных устройств.

    Предлагаемый способ возведения стены многослойного здания обеспечивает:

    – снизить влияние теплопроводных включений за счет уменьшения сечения шпонки (консоли) за счет облегчения веса фасадных панелей по сравнению с облицовкой из керамического кирпича;

    – упрощение монтажа за счет работы изнутри без строительных лесов, строительных лесов и т. Д., Что необходимо для вентилируемых фасадов;

    – возможность проведения монтажных работ без использования подъемного оборудования, применяемого при монтаже фасадных железобетонных панелей с монтажными крюками.

    Способ устройства многослойной самонесущей стены перекрытия поясняется чертежами, где на фиг.1 показано вертикальное сечение фрагмента наружной стены здания после монтажа фасадного анела в пределах первого этажа и в процесс укладки внутреннего слоя стены и утеплителя; на фиг.2 – разрез 1-1 на фиг.1; На фиг.3 узел соединения фасадных панелей с вертикальными стойками.

    Способ заключается в следующем: после возведения каркаса здания, состоящего из колонн 1 и 2 этажа, на консоли 3 перекрытия 2 укладываются стальные профили 4, на эти горизонтальные стальные балки 4 опираются вертикальные стойки из стали (стеклопластик и др.) профиль 5.Верх стоек, где нет консолей, фиксируется посредством временных соотношений. Профили 5 представляют собой пазы, образованные внешней полкой стойки и дополнительными пластинами 6, которые являются элементами профилей. Пластина 6 может быть прикреплена к профилям 5 (например, сваркой) или выполнена вместе с профилями 5, представляя собой часть всей конструкции. В пазы стоек 5, выходящие за линию внешних краев 3 консолей 2 перекрытия, с уровнем перекрытия 2 второго этажа вставляются лицевые панели 7, которые смещаются вниз – сначала к горизонтальной стали. профиль 4, и последующий за верхом предыдущих панелей.Монтаж панелей 7 в проектное положение осуществляется двумя-тремя монтажниками, один из которых, например, находится на потолке первого этажа, второй – вторым, а третий, при необходимости, на промежуточном уровне между ними. После монтажа фасадных панелей в пределах первого этажа на консоли 3 перекрытия 2 второго этажа лежат стальные профили 5, Затем установка выполняется в той же последовательности, что и на первом этаже. На межэтажном перекрытии 2 кладка из мелких материалов типа бетонных блоков 8.В конструкции внутренней стены пространство между стеной и облицовочной панелью заполняется утеплителем 9. Перед установкой на стальные профили наносится защита от коррозии (например, методом сингализации) или виниловое покрытие пола.

    Преимущества этого метода (по сравнению с прототипом):

    – снижение трудоемкости монтажа за счет проведения ремонтных работ внутри, не требующих строительных лесов, строительных лесов и т. Д .;

    – передача нагрузки от фасадных панелей непосредственно на несущие конструкции, а не на самые слабые ограждения стен;

    полный отказ от каменных работ, которые особенно трудно выполнить в зимних условиях, при установке внутреннего слоя стены из листового материала на каркас из гнутых профилей или деревянных брусков;

    – выход из строя конструкции вентилируемого воздушного зазора.

    Источники информации

    1. Рекомендации по проектированию и применению для строительства и реконструкции зданий в Москве фасадные системы с вентилируемым воздушным зазором «Краспан УГТ (Н)». – М .: Комитет архитектуры Москвы, 2003. – 72 с.

    2. Зырянов В.С. Теплоэффективные наружные стены / Устинов, ул. Свисток // Жилье. – 2001. № 5. – С.10-12.

    Способ строительства многослойного самонесущего внутри стены перекрытия, основанный на перекрытии каркаса здания, включающий установку разделенного воздушного зазора между внутренней и внешней стенами и размещение утеплителя между ними, отличающийся тем, что что первые штифты внахлест скрепляют горизонтальные балки, в основе которых лежат вертикальные стойки, а в последние верхние пазы с внутренней стороны вкладываются панели внешнего фасада.

    13-е издание – Zak World of Façades India

    Мумбаи уже давно является лидером в области инфраструктурных инноваций. Развитие в этом секторе постоянно растет благодаря синергии технологий и доступного дизайна. Этот рост спровоцировал непрекращающиеся попытки объединить продвижение вперед с ответственным управлением окружающей средой.

    Задумавшись о поиске и распространении идей, полезных для роста инфраструктуры, Зак возвращается в Мумбаи со своей всеобъемлющей конференцией.Флагманская конференция стала эталоном в городе в своих предыдущих конференциях в 2013 и 2014 годах, и теперь ее цель – поднять планку качественных дискуссий. Горячей темой обсуждения станут новые правила пожарной бригады Мумбаи по стеклянным фасадам.

    Конференция

    Zak World of Facades направлена ​​на распространение информации о новейших передовых технологиях и перспективах в области дизайна фасадов. Конференция ускоряет платформу для нетворкинга, необходимую в профессиональном мире.

    Организованный Заком, это будет частью подготовки к мега выставкам по стеклу, окнам и фасадам, а также алюминиевым профилям, которые пройдут в Мумбаи с 10 по 13 декабря 2015 года.

    Zak приглашает вас в «Мир фасадов» – интерактивный семинар, посвященный демонстрации лучших технологий и практик для индийской фасадной индустрии.

    Аллен Чен
    Управляющий директор, Kinlong India

    Джон Гест
    Президент – Строительство, Piramal Realty

    Доктор.Прашант Редди
    Управляющий директор и генеральный директор, FunderMax India Pvt. ООО

    Раджив Трехан
    Старший юрист, архитектор Хафиз Подрядчик

    Алан Хартли
    BDM, Cotswold Architectural Products

    Амит Мехротра
    AVP – Дизайн, корпус Tata

    Атул Бхандари
    Директор по дизайну и проектам, RSP India

    Ашок Хемлани
    Председатель, Clean India Group

    Кристоф Тимм
    Заместитель директора, Skidmore Owings & Merrill, Нью-Йорк

    Доктор.Винфрид Хейслер
    Руководитель отдела совершенствования корпоративного строительства, Schüco International

    Мукеш Джайтли
    Директор по проектам, The Wadhwa Group

    Niteen Parulekar
    Управляющий директор, Niteen Parulekar Architects

    Sambaprasad Pinge
    VP – Архитектура, K Raheja Group

    Тарун Хемлани
    Управляющий директор, Clean India Group

    Сураб Канкар
    Менеджер по маркетингу – Индия, Gujarat Guardian

    Роберт Стивенс
    Исполнительный директор, Inhabit Group

    Ларс Андерс
    Управляющий директор, Priedemann Façade Experts

    Правин Чаубей
    Руководитель проекта, Priedemann

    Нитин Бхатия
    Управляющий директор, FACET Façade Engineering

    Раджан Говинд
    Директор, BES Consultants Pvt Ltd

    Камлеш Чоудхари
    Директор, Glass Wall Systems

    К.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
