Как выполняется облицовка металлопрофилем | Эксперты отделки

Гусевский Андрей Анатольевич

Облицовка дома металлопрофилем

Металлический профиль для облицовки стен, можно назвать одним из самых прочных и доступных по стоимости материалов. Его цена варьируется, в зависимости от марки листа, его механических характеристик, варианта лицевой отделки.
Несмотря на все эти различия, облицовка стен металлопрофилем выполняется по одной технологии. По ходу нашей статьи, мы расскажем об организации и производстве монтажных работ, а так же предложим вашему вниманию видео по данной теме.

Содержание статьи

Обшивка фасада профлистом

Профнастил относится к категории фасадных материалов, монтируемых по системе вентилируемых фасадов. Облицовочные металлические профили, при этом, устанавливают на металлический, либо деревянный каркас. Данный материал можно, конечно, использовать и для облицовки жилого дома, но это, скорее, исключение, чем правило.
Итак:

  • Чаще всего, профлист применяется для наружной и внутренней обшивки зданий производственного назначения: цехов, складов, боксов, ангаров. Такие здания нередко собирают на каркасной основе, и облицовка фасадов металлопрофилем, в этих случаях, является неотъемлемой частью проекта.
  • Профилированным листом можно облицевать и любое другое здание: бетонное, кирпичное, деревянное. Причём, такое покрытие не только облагородит внешний вид стен, защитит их от воздействия внешней среды, но и усилит несущие конструкции, что актуально для старых зданий, требующих капитального ремонта.

Как организовать работу

Если говорить о производственном здании, то в этом случае, облицовка фасада металлопрофилем выполняется обычно силами бригады монтажников, состоящей из 4 человек. Если же вы решили облицевать своими руками небольшой объект: гараж или времянку, одного помощника вам будет достаточно.
Перед началом работ, фасад здания, условно разбивается на три зоны:

  • Участок стены по нижнему периметру, границей которого является нижняя отметка оконных проёмов.
  • Срединная часть, соответствующая уровню межоконных простенков.
  • Верхний периметр: от оконных проёмов до карниза.

Фасад здания имеющего несколько этажей, разбивается на такие же захватки поэтажно. Все работы осуществляются со сборно-разборных лесов, объединяемых в процессе установки переходными мостиками.

Организация монтажных работ

Итак:

  • Если облицовка цоколя металлопрофилем производиться не будет, то стартовая линия настила проходит над выступающей частью фундамента. Прежде, чем приступить к навешиванию профлиста, необходимо произвести определённый перечень технологических операций.
  • В строящемся здании, все окна, двери, ворота, а так же нижний настил кровли, должны быть установлены до начала сборки каркаса. Рабочее место заранее комплектуется необходимым инвентарём и инструментами. Это болгарка с отрезным диском, перфоратор, шуруповёрт, а так же высечные ножницы по металлу, которые вы видите на фото.

Инструмент для нарезки профнастила: электрические высечные ножницы

  • Чтобы не тратить время на переноску материалов, их располагают как можно ближе к рабочему месту. При больших объёмах работ, каждый элемент каркаса не монтируется отдельно. Из них предварительно собирают модули, для чего оборудуется площадка со столом. На нём не только собирают рамки из металлопрофиля, но и производят нарезку брусков и утеплителя.
  • При облицовке производственных зданий, металлокаркас под облицовку собирают из труб с квадратным сечением и швеллера с одинаковыми полками. Их размер подбирается в зависимости от разновидности профлиста, его толщины, веса. Ширина листов разных марок незначительно варьируется – всё зависит от конфигурации гофра. Но в среднем, это 1150 мм.
  • Длина листов может быть разной, и даже выполняться под заказ. На фасадах большой площади, используют листы длиной до 7м.
    При этом они весят не более 5кг, что является несомненным достоинством этого материала. Что касается его качества: в процессе приёмки, необходимо производить визуальный осмотр листов, на предмет определения отклонений от допустимых норм.

Металлопрофиль для облицовки фасадов: размеры

  • Небольшие потёртости допускаются, главное, чтобы не была нарушена целостность защитного покрытия. По габаритам, отклонения не должны превышать: 1 мм по высоте, 8 мм по ширине, и 10 мм по длине. Ну а размеры гофра, шага между ними, и радиусы кривизны, контролю не подлежат.
  • Металлопрофиль для облицовки фасада должен закупаться комплектно: все листы должны быть из одного исходного сырья, с одинаковым лакокрасочным покрытием, одного типоразмера. Обычно, в комплект входят крепёжные элементы, и, естественно, инструкция по монтажу.
  • Кроме профилированных листов, для сборки вентилируемого фасада используется теплоизоляционный материал. Тут, конечно, может быть множество вариантов, но чаще всего, в этом случае используют стекловолоконную минеральную вату в плитах, либо листовой пенополистирол.

Один из вариантов утеплителя для фасада

  • В качестве пароизоляции, используется гидроветрозащитная рулонная мембрана, иногда полиэтиленовая плёнка. Применение теплоизоляционного материала с односторонней фольгированной облицовкой, позволяет обойтись без устройства пароизоляционного слоя.

Для установки каркаса, если он будет деревянным, понадобится два вида обрезной доски: 50*150 мм и 25*100 мм; бруски 50*50 мм. Кроме того, нужны профили надоконного и цокольного слива – их количество обычно рассчитывается, исходя из размера закупленной партии профнастила.

Последовательность монтажа

Работы начинаются с нижней захватки, где нужно установить уравнительные доски (50*150 мм), предварительно обработанные антисептиком. Они крепятся к основанию по стартовой линии, с помощью дюбелей.
Итак:

  • К уравнительной доске, сразу по всему периметру здания, монтируют цокольный слив. Планки соединяются между собой с небольшим нахлёстом. После этого, можно приступать к установке вертикальных стоек. В нашем случае, это бруски 50*50 мм, если же монтаж ведётся по металлическому каркасу, то для этой цели берётся профиль с L-образным сечением.

Цокольная сливная планка

  • Обычно стойки крепят к подвесам, или специальным кронштейнам, но это зависит от толщины утеплителя. Чтобы обеспечить конструкции вентилируемый зазор, между пароизоляцией и облицовкой, должно быть расстояние не менее 3 см.
    В южных регионах, фасад может вообще не утепляться, и тогда вентиляция внутреннего пространства облицовки, обеспечивается за счёт высоты стойки.
  • В такой ситуации кронштейны вообще не нужны, а профиль или брус монтируют непосредственно к основанию. В случае с утеплением, именно благодаря кронштейнам обеспечивается необходимый зазор. В холодных климатических зонах, слой утеплителя вообще может быть двойным, а значит, и кронштейны должны быть более длинными.

Схема облицовки фасада металлическим профилированным листом

  • Расстояние между вертикальными поясами обрешётки, должно соответствовать ширине теплоизоляционного материала, но не превышать 60 см. После установки вертикальных стоек, необходимо прибить надоконные сливы, а затем, монтировать поперечный брус. В случае с металлокаркасом, это профиль с Z-образным сечением.
  • В результате, должны получиться ячейки, в которых удобно поместятся плиты утеплителя. Их монтируют сначала точечно, на клей, а потом капитально фиксируют тарельчатыми дюбелями. Чтобы теплоизоляционный материал сидел в ячейке плотно, и не оставалось зазоров, размер ячеек при монтаже обрешётки на 5-6 мм уменьшают.

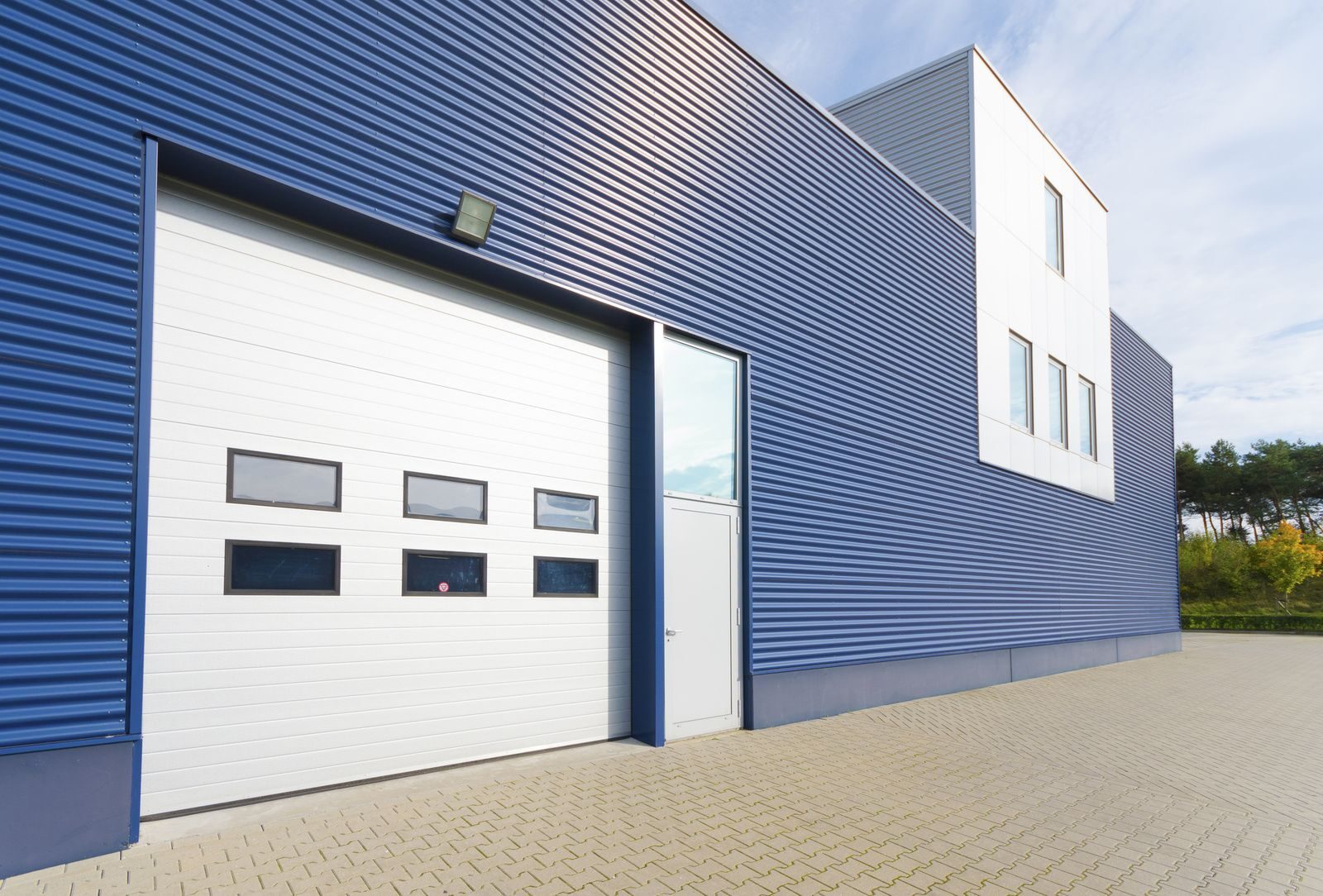

Складское помещение с облицовкой из профлиста

  • Пароизоляционная плёнка монтируется поверх утеплителя, с нахлёстом не менее 10 см.
    И горизонтальные, и вертикальные стыки полотен плёнки, нужно проклеить скотчем. После этого, приступают непосредственно к монтажу листов. Укладывают их внахлёст, а для отделки угловых зон предусмотрены доборные элементы.
  • Крепление металлопрофиля осуществляется с помощью саморезов с пресс-шайбами. Для этого, в листе предварительно просверливаются монтажные отверстия – они должны быть немного меньше диаметра крепежа. В облицовке фасадов, претендующей на дизайн, элементы профилированной облицовки могут крепиться и декоративными винтами.

Напоследок следует заметить, что сейчас выпускается огромный ассортимент профлистов: с различной формой и размерами гофра, с полимерными и лакокрасочными декоративными покрытиями.
Такой выбор вполне позволяет использовать данный материал не только для обшивки гаража или сарая, но и придать необычный внешний вид жилому дому. А уж срок службы облицовки из металлического профиля, практически неограничен.

Фасад из профнастила





В современном мире эстетичность внешнего вида здания играет не меньшую роль, чем его надёжность или его эргономика. Всё чаще при выборе материалов для облицовки домов выбирают профнастил.





Профнастил или профильный лист представляет собой лист стали, который покрывается сверху защитным слоем цинка или сплавом цинка и алюминия. Кроме того, он может иметь полимерное покрытие разных цветов или даже с принтом, имитирующим такие природные материалы как дерево или камень. Особенность формы профнастила состоит в том, что в процессе изготовления он приобретает гофрированную форму, что придаёт материалу ещё большую жесткость и прочность. Причём, чем больше высота ребра (гофры), тем прочнее профлист. Соответственно, высота гофры влияет на использование конкретного вида профнастила для тех или иных работ.





Чем же хорош профнастил именно для отделки фасадов зданий?



·         Долговечность. Металлический фасад будет долго радовать вас своим аккуратным видом. Отделав фасад профнастилом один раз, вы надолго забудете об этом вопросе.

·         Неприхотливость. Не требуются никакие особые условия ухода за фасадом. Не необходимости каждый раз что-то подкрашивать, обновлять. В крайнем случае, достаточно лишь ополоснуть фасад водой из шланга, и здание снова будет радовать окружающих своей красотой.

·         Негорючесть материала. Поддержание пожарной безопасности строения является важной задачей каждого домовладельца.

·         Доступная стоимость. Как сам материал, так и работы с ним стоят вполне разумно, и выгодно отличаются на фоне многих других материалов, использующихся для облицовки фасадов.

·         Простота монтажа. Даже если вы решите самостоятельно обшить фасад вашего дома профнастилом, то это будет несложно реализовать - в интернете вы найдёте множество подробных инструкций по монтажу. Кроме того, вам не понадобится для этого никаких эксклюзивных или дорогих инструментов.

·         Небольшой вес материала. Этот факт облегчает и транспортировку профлиста, и непосредственно его монтаж.

·         Минимизация отходов материала.

Возможность демонтажа. При необходимости всегда есть возможность легко демонтировать фасад из профнастила, а затем вернуть его обратно.



Варианты использования профилированного листа в качестве фасада могут быть разные:



1.     Крепление профнастила на фасад ранее построенного здания. Этот вариант часто используют для придания старому зданию опрятного вида. В этом случае, к стене крепятся стальные кронштейны, между которыми размещается утеплитель. Дальше прокладывается защитная плёнка, и уже верхним слоем монтируются листы профнастила.

2.     Профнастил располагается с обеих сторон специальной конструкции, выполняющей роль стены. Всю эту конструкцию, как правило, называю сэндвич-панелями. Между листами профнастила располагают утеплитель (обычно для этого используется пенополиуретан. Стены из сэндвич-панелей обычно применяются при строительстве таких объектов как торговые центры, спортивные центры, ангары и т. д.

3.     Ещё один способ использования профильного листа в качестве фасадного материала мы встречаем в каркасном строительстве. Стеновой основой будет являться металлический каркас из профиля.





Компания В.И.К. предлагает широкий выбор кровельного и стенового профнастила с огромным выбором различных покрытий. Ждём Вас за покупками во всех наших центрах продаж!



Отделка цоколя и фасада дома профильным настилом

Отделка цоколя представляет собой процесс обязательный, так как применяются не слишком декоративные материалы: бетон или фундаментные блоки. Для доведения до эстетики применяют и декоративную штукатурку, и облицовочную плитку, и камень. Однако нередко для отделки выбирают профнастил.

Фасад и цоколь из профлиста

Облицовку наружных стен частных и загородных строений производят стеновыми марками профилированного настила, высота трапеции которого составляет 8,0-20 мм. В этом случае профиль с высокими несущими способностями не понадобятся. Тогда как стеновой профлист, имеющий небольшую гофру, смотрится легко и ненавязчиво и выдержит любую ветровую нагрузку.

В особенности, интересно выглядит отделка профилированным настилом Printech. Профнастилом отделывают множество фасадов сооружений с различными назначениями. Так как он наиболее удачно умещает в себе большое количество преимуществ, которые основываются на:

  • прочности;
  • долговечности;
  • небольшой собственной массе;
  • невысокой стоимости;
  • привлекательном внешнем виде.

Данный материал сравнительно недавний на рынке, однако уже за это короткое время стал популярным. Отличие от обычного окрашенного профлиста заключаются в нанесенной фотопечатью рисунком на поверхность.

Облицовка профлистом с утеплением

На профилированном настиле может располагаться имитация разнообразных древесных пород, кирпичная или каменная кладка. К тому же, определить натуральность отделки затруднительно даже с малого расстояния. Профлист Printech для отделки цоколя смотрится своеобразно и презентабельно. При чем, что все остальные характеристики, включая надежность и срок эксплуатации, у этого профиля превосходят стандартизированный профилированный настил с покрытием из полиэстра, так как толщина Printech чуть больше.

Теплоизоляционные качества отделочных материалов для сооружения невысоки. В случае одинаковой толщины цоколя и более теплой наружной стены без его утепления не обойдешься. Здесь поможет профилированный лист. Так как он является наиболее лучшим с целью утеплить стены и решить одновременно две задачи. Облицовку из настила можно сделать вентилируемой. Тогда утеплителем может служить не только пенополистирольная или пенополиуретановая плита, но и экологически чистое пожаробезопасное минеральное и базальтовое волокно.

Он отлично сочетается почти с любыми материалами при условии правильно подобранного оттенка. Для обшивки настилом и утеплителем применяют специальный металлопрофиль. Сначала именно к поверхности цоколя закрепляют металлические уголки-кронштейны. К ним крепится стальной Z-образный профиль, фиксирующий плиты утеплителя и служащий основой для закрепления малого Z-образного профиля. А уже на него саморезами устанавливается профлист.

Читайте интересное

Монтаж вентилируемого фасада из профнастила. Заказать монтаж вентфасада из профнастила по низкой цене.

Профессионально и быстро осуществить монтаж вентилируемого фасада из профнастила смогут сотрудники нашей проверенной компании, которая входит в число лидеров по поставкам материалов и обустройству фасадов. Являясь членом СРО, и располагая разрешительными документами на выполнение установочных работ, мы руководствуемся требованиями отечественного законодательства и внимательно относимся к пожеланиям пациентов. Заключение официального договора исключает многочисленные юридические риски, а применение сертифицированных материалов и профессиональный подход обеспечивают превосходное качество установки. В компании работают первоклассные мастера, которые являются гражданами России, и имеют внушительный опыт. Мы уверены в своей работе, поэтому даем долгосрочную гарантию на произведенную инсталляцию, а наличие собственного высокотехнологичного инструментария избавляет клиентов от дополнительных затрат.

Преимущества вентилируемых фасадов из профнастила

Одновременно обезопасить фасад от неблагоприятных погодных явлений и придать зданию визуальной привлекательности не составит труда с помощью вентилируемых систем из профнастила. Они бывают самых разнообразных оттенков и отлично подходят для облицовки строений любой этажности и функционального назначения. При весьма демократичной стоимости фасады из профнастила обеспечивают отличную тепловую, звуковую и влагоизоляцию, а наличие воздушной прослойки гарантирует постоянную циркуляцию воздуха. Другими существенными преимуществами является продолжительный срок службы (порядка 50 лет) и широкая размерная линейка, позволяющая подобрать материал в точном соответствии с предпочтениями покупателя.

Инструкция по монтажу фасада из профнастила

Лучшей гарантией того, что фасад из профнастила прослужит долгие годы без ухудшения эксплуатационных характеристик и появления дефектов, является правильная установка вентилируемой системы. При монтаже обязательным условием является создание технологического зазора, обустройство каркаса и укладка утеплителя. Инсталляция производится в определенной последовательности:

  1. В первую очередь, монтируется основание из металлических профилей (предпочтительно) или деревянных брусков (требует дополнительно обработки антисептическими средствами). При сооружении каркаса применяются ККУ-кронштейны, а также профили Т-, Z- и Г-образной формы. После фиксации кронштейнов производится крепление П-образного профиля, при этом ровное горизонтальное и вертикальное положение проверяется с помощью профиля.
  2. После обустройств обрешетки выполняется укладка тепло- и пароизоляционных слоев. Изоляция закрепляется посредством специальных дюбелей, при этом отверстия делают через основание стены (достаточно утопления на 4 сантиметра). Внутрь дюбеля с помощью резинового молотка вбивается клин из пластика либо металла. Затем крепится ветровая защита.
  3. Важнейшим этапом является инсталляция профнастила, для которой используются саморезы с шагом от 30 до 40 сантиметров. Предпочтительно применять саморезы из оцинкованной стали с резиновой прокладкой, которые обеспечивают максимальную герметичность стыков. Для создания отверстий в стене запрещается применять пробойники и гвозди – только дрели со сверлами по металлу.В случае необходимости разреза профнастила, можно использовать мелкую ножовку, ножницы по жести или дисковую пилу.
  4. Завершающим этапом является установка цокольной планки и доборных элементов в углах, дверных и оконных проемах.

Чем лучше профнастил для фасада: цены, описание, разновидности. Доставка! СПБ

Стелитьпрофлист для фасада или не стелить - вот в чем вопрос! Строительство дома - это вообще масса серьезных решений. Чуть не то установишь, выберешь не тот материал - и все: пропадет экономия, ожидаемые комфорт и уют. Прежде, чем закажешь облицовку, дашь задание своим строителям, или самостоятельно возьмешь в руки стройматериал, ознакомься с данной статьей. По прочтению будешь точно знать,чем лучше профнастил для фасада другого материала и тогда уже примешь объективное решение.

Что из себя представляет профнастил?

Достаточно лишь слегка погрузиться в смысловую нагрузку самого слова, чтобы сделать вывод, что профнастил - этопрофилированный лист. Состоит он из металла, причем оцинкованного. Слово «оцинкованный» означает, что металл покрыт слоем цинка - химического элемента, что владеет антикоррозийными свойствами. Помимо того, что вся эта конструкция не боится ржавчины, она еще и обладает высокой жесткостью. А все благодаря профилированию холодной каткой. Чтобы понять, что такое профилирование, посмотри на профиль профлиста - у него волнистый разрез. Ровный лист металла куда проще согнуть, чем если бы он был изогнут, как профнастил.

Где используется профнастил?

Волнистые листы металла можно встретить в следующих местах:

  • крыши;
  • внутренняя отделка;
  • фасады;
  • в качестве несущих конструкций.

В большинстве случаев металлическим настилом кроют крыши (кстати, есть интересная статья о том, как покрыть крышу профлистом). Однако, в качестве фасадного покрытия профнастил не менее популярен и сейчас узнаешь почему.

Преимущества профнастила

Очень часто выбираютпрофлист для ремонтных работ. К примеру, у тебя уже есть дом, но наружные стены у него, откровенно говоря, не прямолинейны. Если все это дело шпаклевкой замазывать, выйдет очень трудоемкий и дорогостоящий процесс. Некоторые так и делают, ведь не знают альтернатив. А ведь профилированные листы - это самый экономный и эффективный способ выровнять кривые стены. Все потому, что лист не нужно устанавливать как кладку поверх старого фасада - они цельные, потому стена в любом случае будет ровной. А между старым фасадом и листами можно проложить утеплитель - тогда свойства покрытия только улучшатся. Но нужно еще уметь выбирать разновидности материала - узнайте, какой металлопрофиль лучше для облицовки фасада профнастилом - это важно!

Теперь перейдем к ключевым достоинствам. Металлопрофиль любят благодаря его уникальным качествам:

  • долговечности;
  • безразличности к коррозии;
  • легкости;
  • дешевизне.

Кроме долговечности самого материала, повышается срок эксплуатации здания, где установленпрофнастил. Все из-за малой плотности материала - он легок, потому на фундамент оказывает меньшую нагрузку, чем если бы это был кирпич, к примеру. Но не думайте, что из-за металлопрофиля ваш дом сдует. Пароизоляция и ветрозащита - это еще одни достоинства металлического покрытия.

Скорее всего, ты творческий человек. У тебя в голове есть масса дизайнерских решений по поводу того, как оформить фасад. Не думай, что профнастил поставит крест на твоих задумках. Наоборот, он лишь расширит обозримые границы. В отличии от дерева, металлопрофиль можно покрасить в любой цвет из каталога RAL. Краска лишь улучшит эксплуатационные свойства материала. Некоторые производители и вовсе предлагают декорированный профиль, что не оставит равнодушной твою творческую натуру.

Цена - это вообще отдельная тема. Сложно найти аналоги по стоимости металлопрофиля. Он продается листами, крепится куда проще другой отделки, да еще и намного дешевле. Скорость работ с установкой профлиста для фасада где-то в 4 раза быстрее, чем если бы поверх стены крепили декоративный кирпич.

Данный материал не будет тускнеть. Единственное ограничение: не нужно кидать в металлопрофилькамни или врезаться в него машиной. Если на нем появляются трещины или следы от удара, рано или поздно, такие участки покроются коррозийным слоем и начнут гнить. Но если ты не относишься к любителям «каменного» бейсбола и предпочитаешь останавливать авто до столкновения со стеной, а не во время, то боятся нечего - профиль будет служить десятилетиями.

Как профнастил на фасаде влияет на внутреннюю обстановку дома?

Внутри дома будет тепло. В случае чего, профиль всегда можно усовершенствовать, к примеру, покрыть его пароизоляционной пленкой во избежание образования конденсата. Благодаря перекрытию по краям профиля, внутрь не будет забегать вода. Он не создает запах, потому внутри помещения и не будет чувствоваться, что дом покрыт оцинкованным металлом.

В общем, для человека металлопрофиль нейтрален. В жару он нагревается, но нагрев не идет дальше профиля и быстро охлаждается с опусканием температуры. Тем более, его можно полить холодной водой. Атмосферные явления не повлияют на этот материал никоим образом, чем лучше профнастил для фасада в отличии от других неустойчивых материалов. Единственный, кто может повлиять на профлист для фасада, так это ты, остановив свой выбор на металлопрофиле для отделки стены.

Навесной фасад из профнастила / Статьи строительной тематики / Продукция

Навесной фасад из профнастила представляет собой металлический каркас, установленный на стене здания, с закрепленными на нем листами металлопрофиля. Воздушный зазор, оставленный при креплении, уменьшает теплопотери, не дает образовываться сырости под обшивкой, и экономит на теплоизоляционных материалах.

Достоинства металлопрофиля для обустройства вентилируемого фасада

Листы профнастила прекрасно подходят к системе навесного фасада, и вот основные плюсы:

• Быстрый и легкий монтаж. Лист металлопрофиля имеет большую площадь и при этом достаточно легкий вес. Фасад облицовывается очень быстро. Крепеж профнастила тоже прост – саморезы с прорезиненными шайбами легко закрепляют через профнастил к обрешетке.

• Прочность и надежность оцинкованной стали. Полимерный и цинковый слой профнастила делает материал устойчивым к коррозии, и продлевает срок его службы.

• Высокая жесткость металлопрофиля. Лист профнастила за счет ребер жесткости устойчив к механическим повреждениям и нагрузкам.

• Надежное соединение стыков. Благодаря перекрытию волн профнастила, при креплении под обшивку не попадет вода, поэтому он также популярен в качестве кровельного покрытия.

• Долговечность. Профнастил может прослужить очень долго – производители дают гарантию не меньше 5 лет. При этом срок службы профнастила до 30-50 лет.

• Небольшой вес листового материала. Легкий стальной лист не требователен к фундаменту и обрешетке.

• Доступная цена. Профнастил стоит недорого в сравнении, например, с камнем или древесиной. Затраты на монтаж и транспортировку тоже невысокие – все это позволяет профилированному листу оставаться популярным и востребованным материалом в различных областях строительства.

• Большой выбор цветовой гаммы. Возможность подобрать нужное цветовое решение к любому фасаду.

У профнастила кроме неоспоримых достоинств есть и недостатки, о которых также нужно знать:

• Внешний вид может показаться многим слишком простоватым, особенно при близком расстоянии.

• При повреждениях оцинкованного слоя может начаться коррозия и начинается все с мест среза профнастила.

• Профнастил при попадании на него дождя, града или ветра многократно усиливает звук. Хотя это больше касается покрытия крыши — утеплитель под обшивкой хорошо приглушает внешние шумы.

• Высокая теплопроводность профнастила. В жаркий день поверхность способна очень сильно раскаляться.

Монтаж профилированного листа

Обустройство вентилируемого фасада можно проводить с утеплением или без него. Даже без использования теплоизоляционного материала воздушный слой хорошо защитит здание от потерь тепла и продуваемости. Если утепление не нужно соответственный пункт пропускается.

Крепление кронштейнов к фасаду

Для крепления обрешетки из профилей к фасаду, монтируются кронштейны на расстоянии 40-80 см друг от друга. Шаг между кронштейнами зависит от веса профлиста и ветровых нагрузок в данном регионе.

Теплоизоляция

Самым используемым материалом для обустройства вентилируемого фасада является минеральная вата. Это утеплитель с высокой паропроницаемостью и разнообразными размерами: толщиной и плотностью, позволяет подобрать оптимально подходящий вариант.

Пенопласт и пенополистирол обладают более низкой теплопроводностью, нежели минвата, но из-за низкой паропроницаемости их использование может создать проблемы в виде скопления влаги под утеплителем.

Утеплитель укладывается снизу вверх и закрепляется на 2-3 дюбеля-грибка. Маты минеральной ваты монтируют плотно друг другу, но без сильного давления. На утеплитель теми же грибками закрепляют ветрозащитную мембрану. Она будет выполнять функцию защиты от попадания влаги, и при этом не будет препятствовать парообмену. Мембрана настилается внахлест полос примерно на 10-15 см.

Монтаж каркаса из профилей

На кронштейны закрепляются профили, их располагают горизонтально. Если требуется усиление конструкции, профили дополнительно соединяются вертикальными перемычками. Монтаж каркаса нужно строго контролировать с помощью уровня и отвеса. Главный момент при креплении профильного каркаса – вентиляционный отступ не меньше 4-5 см между профилем и материалом теплоизоляции.

Крепление профнастила к обрешетке

Профлист закрепляется снизу вверх. Ребра листа эффективнее всего располагать вертикально – это обеспечивает наилучшую жесткость поверхности. Профнастил укладывают внахлест на одну волну, а по горизонтали листы должны заходить друг на друга примерно на 10 см. Металлопрофиль крепят к обрешетке саморезами с прессшайбами и резиновыми прокладками в «нижнюю волну» профлиста. Чтобы саморезы были расположены ровно, нужно натянуть бечевку по горизонтали и завинчивать саморезы через волну.

Монтаж стенового профнастила - Услуги по установке

Прайс на монтаж стенового профнастила — скачать

Инструкция по монтажу стенового профнастила

Стеновой профнастил используется для облицовки фасадов зданий и внутренней отделки помещений, к стеновым относят профнастилы марок: ПС-8, ПС-10 и ПС-20. Эти профили отличаются от других тем, что не имеют капиллярных канавок, и отдельные части профилей взаимозаменяемы в следствии этого.

Профнастил крепится при помощи самонарезающих шурупов, которые вкручивают в нижнюю часть волны профиля. Вкручивают саморезы при помощи дрели с храповой муфтой. Расход саморезов на один квадратный метр поверхности около 6-ти штук.

При устройстве утепленных фасадов из профнастила, применяют специальную систему подконструкции, которая состоит из уголков и z-образного профиля. Таким образом, создается пространство которое необходимо для укладки утеплителя. При необходимости устройства не только утепленного ни и вентилируемого фасада из профнастила, профильный лист крепят к дополнительному малому z-образному профилю. Применение малого профиля создает дополнительное пространство для циркуляции воздуха.

Монтаж фасада из профнастила

Монтаж фасада из профнастила с дополнительным профилем для вентиляции фасада

Шаг установки несущих горизонтальных профилей рассчитывается индивидуально в зависимости от нагрузки, размеров конструкции и типа применяемых материалов. Максимальный шаг составляет 1м.

Характерной особенностью монтажа стенового профнастила, является то что его листы можно монтировать как вертикально так и горизонтально, при этом изменится и направление планок подконструкции.

Для оформления цоколя стены из профнастила, используют цокольную планку, это обеспечивает наилучший внешний вид стены. В случае отсутствия цоколя, допустимо чтобы профиль упирался в отмостку, но для этого необходимо чтобы сама отмостка имела ровную поверхность.

Почему выбирают нас?

Облицовка металлическим профилем - Designing Buildings Wiki

Листы металлических профилей могут использоваться как форма внешней облицовки и обычно используются в сельскохозяйственных, промышленных, торговых и развлекательных зданиях. Листы изготавливаются с гофрированным и другим профилем, например трапециевидным, синусоидальным или полукруглым. Профили изготавливаются из листов, подаваемых через ряды формовочных валков. Современные технологии производства позволяют предварительно состаривать металлы, покрывать их консервантами или окрашивать в широкий диапазон оттенков и текстур.

Металлические профилированные листы можно устанавливать вертикально, горизонтально или диагонально, их можно применять для криволинейных фасадов и других сложных форм.

Чаще всего используются четыре типа металла:

  • Сталь: Обычно самая доступная, но не такая прочная. Обычно поставляется оцинкованным горячим способом для обеспечения прочной отделки.
  • Алюминий: Очень легкий, с твердым защитным слоем, защищающим от коррозии.
  • Цинк: очень прочный и при отсутствии обработки приобретает эстетически приятный свинцовый оттенок.
  • Медь: обеспечивает долгий срок службы и требует минимального обслуживания.

[править] Профнастил

Сборная пленка собирается на месте и обычно состоит из четырех компонентов:

Составная пленка может быть уложена по вертикали, горизонтали или диагонали и обычно фиксируется на месте с помощью саморезов, разработанных в соответствии с выбранной отделкой.Хотя изогнутые системы возможны, они требуют осторожной установки.

Две металлические обшивки прикреплены к изолирующей сердцевине, образуя композитную «сэндвич-панель». Металлический компонент может быть из алюминия, цинка, нержавеющей стали, титана и т. Д., Доступен в широком разнообразии цветов, отделок и профилей.

Для получения дополнительной информации см. Металлические композитные панели.

Они похожи на композиты и включают изоляцию и облицовку, но отличаются тем, что они разработаны с простыми в использовании системами блокировок для быстрой установки.Они подходят для горизонтального или вертикального нанесения на малоэтажные и высотные здания.

[править] Постоянный шов

Эта система может поставляться либо в виде предварительно изолированных панелей, либо в виде листов, которые формуются и гофрируются на месте перед нанесением на фанеру или аналогичную основу. В системах со стоячим швом нет открытых механических креплений, но вместо них используется специальный герметичный фиксирующий шов, который создает характерный выступающий шов. Преимущество этой системы заключается в том, что она очень гибкая и может использоваться для формирования кривых и обеспечивает непрерывную отделку стен и крыш.

Дождевой экран (иногда называемый фасадом «осушаемый и вентилируемый» или «фасад с выравниванием давления») является частью двустенной конструкции. Обычно дождевые завесы состоят из относительно тонких панелей заводского изготовления. Сама защита от дождя просто предотвращает попадание значительного количества воды в конструкцию стены. Теплоизоляция, герметичность и устойчивость конструкции обеспечивает вторая, внутренняя часть конструкции стены.

Для получения дополнительной информации см. Rainscreen.

Гофрированный

Что такое гофрированная профильная панель?

Панель из гофрированного профиля - это предварительно сформированная панель с профилем в виде «волны». Система относится к семейству дождевых экранов (облицовка стен, устанавливаемая в вентилируемом помещении). Эта самонесущая система может быть легко установлена ​​на прерывистой несущей конструкции. Профили синусоидальной волны устанавливаются на металлический каркас, закрепленный на несущей конструкции (кирпичной или металлической конструкции).

Синусоидальные профили обеспечивают большую свободу выбора и дизайна за счет игры света и тени на облицовке.

Система гофрированных панелей Umicore Building Products в VMZINC состоит из панелей заводской формовки. Панели доступны в нескольких размерах, что обеспечивает множество возможностей дизайна.

Цвета поверхности: QUARTZ-ZINC / ANTHRA-ZINC / PIGMENTO Blue /
PIGMENTO Brown / PIGMENTO Green / PIGMENTO Red / Natural Zinc by VMZINC

Толщина 1 мм
Максимальные размеры панели 10’-0 ”длинный
По центру 29 3/8 дюйма X 9 футов 6 дюймов
Размеры гофры 2. 67 дюймов в ширину x 7/8 дюймов в высоту
Радиус Сборные конструкции Convex R1 120 дюймов Сборная подбарабанья R1 120 дюймов Выпуклое R2 30 ”поле Подбарабанье R2 30 "поле
Вес 2,00 фунта на фут2 установленного
Упаковка 50 в ящике

Характеристики данной техники:

  • Новый взгляд на местную архитектуру
  • Панели перфорированные
  • Применяется в качестве облицовки стен
  • Используется для внутренних и внешних приложений

Проверьте основания, участки и условия на соответствие требованиям к допускам на установку, опорам металлических стеновых панелей и другим условиям, влияющим на выполнение работ.
Убедитесь, что основание ровное, прочное, сухое, гладкое, чистое, с уклоном для дренажа и полностью закреплено, и что были предусмотрены стенные водостоки, отливы и проходы через металлические стеновые панели.
Осмотрите каркас первичной и вторичной стены, чтобы проверить, правильно ли установлены прогоны, углы, каналы и другие опорные элементы и анкерные крепления структурных панелей.
Подготовить письменный отчет с указанием условий, мешающих выполнению работы данного раздела. Отправить копию отчета архитектору.
Перед установкой стеновых панелей изучите черновую обработку компонентов и систем, проникающих в металлические стеновые панели, чтобы проверить фактические места проникновения по отношению к местоположению швов металлических стеновых панелей.
Панели сцепляются друг с другом внахлест на 3 1/2 дюйма и крепятся с помощью креплений из нержавеющей стали.
Установите металлические стеновые панели в ориентации, размерах и местах, указанных на чертежах.
Устанавливайте металлические стеновые панели вертикально, по уровню, под прямым углом, по прямой и с допусками на установку.
Металлические стеновые панели устанавливайте перпендикулярно поясам и подкладкам. Стволы или Z-образные элементы также могут быть установлены под углом 45 °, если не указано иное.
Надежно закрепите металлические стеновые панели и другие компоненты конструкции на месте с учетом тепловых и структурных перемещений. Не используйте резак для металлических стеновых панелей.
Закрепите металлические стеновые панели в соответствии с инструкциями производителя. Металлические стеновые панели запечатываются и герметизируются с герметичными краями и по периметру проемов.
Установить оклад и отделку по мере продолжения работ по металлической стеновой панели. Закрепить окантовки и обрезать проемы и подобные элементы.
Во время установки поддерживайте чистоту металлических стеновых панелей.Снимите защитную пленку в течение 90 дней после установки.

Пожалуйста, не стесняйтесь загрузить заархивированный контент BIM и sketchup, используя следующие ссылки:

Панель-Металл-Стена_ВМЗ-Гофрированная36-Вертикальная_QUARTZ-ZINC_VMZINC

Панель-Металл-Стена_ВМЗ-Гофрированная36-Горизонтальная_QUARTZ-ZINC_VMZINC

Панель-Металл-Стена_ВМЗ-Гофрированная-Вертикальная_QUARTZ-ZINC_VMZINC

Панель-Металл-Стена_VMZ-Гофрированная-Горизонтальная_QUARTZ-ZINC_VMZINC

Стены-Наружные-Панели_Гофрированные36_36_5INx114IN-Панели_VMZINC

Стены-Наружные-Панели_Гофрированные_29_3125INx114IN-Панели_VMZINC

Панель гофрированного профиля Sketchup модель

Для получения дополнительной информации свяжитесь с VMZINC.


Скачать 2D-детали:

Гофрированная вертикальная стеновая панельГоризонтальная гофрированная стеновая панель

Perforated Architectural and Construction - Locker Group

Architectural

Perforated

Перфорированные металлические листы Locker являются краеугольным камнем нашего архитектурного диапазона, добавляя визуальную искру тусклым структурным фасадам и экранам.Наш ассортимент включает огромное разнообразие металлических оснований с перфорацией, адаптированной к точным требованиям клиентов. Это гарантирует, что вы получите продукт, который идеально соответствует вашим потребностям и станет ярким заявлением в любом приложении.

Как изготавливается перфорированный металл и каковы преимущества?

Перфорированные металлические листы производятся с использованием небольших отверстий для создания потрясающих архитектурных проектов. Locker имеет множество доступных опций - размер, форма и рисунок отверстий адаптированы к спецификации клиента и дополнены трехмерными профилями, такими как Pic Perf Directions.Вы можете создать границы, складки или выемки на металлических листах индивидуальной формы в зависимости от ваших уникальных требований.

Наша обширная библиотека инструментов позволяет создавать поистине уникальные узоры и рисунки. Избегайте перфорации, меняйте ориентацию инструмента или работайте с Locker, чтобы создать новый дизайн - единственным ограничением визуального потенциала является ваше воображение.

Перфорированные металлические листы предназначены для обеспечения максимального воздушного потока и улучшения естественного освещения, с перфорацией, созданной для поощрения этого, а также для защиты помещений от сильного ветра или суровой погоды.Эти архитектурные продукты могут быть добавлены к существующим каркасам, чтобы действовать как эффектный фасад, или могут использоваться в качестве панелей и экранирования для внутреннего или внешнего применения.

Для чего нужен перфорированный металл?

Наши клиенты по всей Австралии уже нашли множество инновационных способов использования перфорированных металлических листов для достижения своих архитектурных замыслов. Локер может перфорировать практически любой материал, включая нержавеющую сталь, алюминий и другие металлы.Мы также предлагаем различные виды покрытий, включая анодирование, порошковое покрытие и гальванику, в зависимости от ваших потребностей и атмосферных условий вашего проекта. Поговорите со своим консультантом по продажам о ваших целях, и мы поможем вам в их выполнении.

Благодаря вашему инновационному дизайну и нашей консультации вы можете создать дизайн, который произведет неизгладимое впечатление, с поразительными конструкциями по всей Австралазии, уже использующими перфорированный металл.

Преимущества металлических облицовочных панелей

В строительстве облицовка включает покрытие строительных материалов еще одним «слоем» для обеспечения ряда практических и эстетических преимуществ.Для облицовки можно использовать самые разные материалы, в том числе дерево, пластик, камень и имитацию камня, но наиболее популярным и выгодным является металл. Большинство металлических облицовочных панелей изготавливаются из алюминия или стали, и их преимущества становятся все более очевидными.

Защита и прочность - Одним из важнейших преимуществ металлических облицовочных панелей является дополнительная защита здания. Металлические облицовочные панели защищают внутренние строительные материалы от агрессивных элементов и повышают механическую устойчивость конструкции.Облицовка защищает от перепадов температуры, ветра, водопоглощения, солнечного света и загрязнений, которые могут нарушить структурную целостность здания и его эстетику.

Негорючие - Международный строительный кодекс признает металлические строительные материалы негорючими. Это не означает, что здания с металлической облицовкой освобождены от противопожарных норм, но признают значительные преимущества использования негорючих металлических панелей по сравнению с деревом и другими материалами.

Низкие эксплуатационные расходы - По сравнению с деревянными, каменными и окрашенными поверхностями металлические облицовочные панели требуют очень небольшого количества работ по техническому обслуживанию или ремонту. Металлическая облицовка очень устойчива к суровым погодным условиям, поэтому ее можно просто очистить, чтобы сохранить эстетичный вид.

Облегченное решение - Металлические облицовочные панели могут быть самым легким вариантом облицовки, особенно с легкими алюминиевыми сотовыми заполнителями. Это не увеличивает статическую нагрузку здания и упрощает их транспортировку и установку.

Эстетика - Несмотря на то, что основными причинами использования металлической облицовки в строительстве являются практичность, необходимо также учитывать эстетические преимущества. Металлическая облицовка может кардинально изменить общий вид здания, сделать его более привлекательным и повысить ценность. Металлическая облицовка может быть в широком диапазоне стилей и отделки и может создавать различные стили, включая широкий спектр цветовых вариантов, гладкую нержавеющую сталь и рустикальный вид металла.

Environmentally Friendly - Металлические облицовочные панели могут быть изготовлены из переработанных материалов, что делает их экологически безопасными и сокращает количество материала, отправляемого на свалки.А поскольку они сделаны из обычных металлов, по истечении срока их службы в качестве облицовки их можно легко переработать. В результате это значительно снижает углеродный след, связанный с металлическими облицовочными панелями.

Взгляните на пример нашего проекта с Greenwich Marketing Hub по поставке металлических облицовочных панелей на заказ. А для получения дополнительной информации о Gilcrest Manufacturing и индивидуальных решениях для панелей отправьте запрос по электронной почте [email protected] или позвоните по телефону 0117316 7020.

Фасадная облицовка Опорные системы для зданий


Металлические профили для монтажа легкой фасадной облицовки плотностью до 50 кг / м2, в основном, для утепленных стеновых конструкций в новых или реконструируемых зданиях.

Описание продукта
Профили из тонкой оцинкованной пластины, состоящие из дистанционной опоры, распорных планок и крепежных профилей для облицовочного материала фасада (плиты, доски и блоки). Опорные планки крепятся непосредственно к стене или на некотором расстоянии, если поверхность фасада неровная. или уменьшить перенос холода в нижележащую конструкцию, где есть внешняя изоляция.Заглушки профилей для крепления фасадных листов.

M E A S U R E M E N T S - W E I G H T
Расстояние от стены: 55 × 100 × 1,5 мм.

Опорная шина: 70 или 95 мм × 3600 × 0,9 мм. Крепежный профиль: 20–50 × 2,500 × 0,7–1,0 мм. Профиль вентиляции: 15–100 × 2,500 × 0.5 мм Базовый профиль: 70–150 × 2,500–3,000 × 0,6 мм

W E I G H T
Профили: 0,4–1,5 кг / м Распорки: 0,2–0,5 кг / каждый

A P P E A R A N C E
Профили, как указано ниже, окрашены в цинк или имеют черную поверхность.

Рекомендации по проектированию
Дистанционные рейки с откидными створками вверх или вниз придают профилям значительно улучшенные несущие свойства.Возможна толщина профиля до 0,9 мм. Опорные рейки, устанавливаемые на распорки, в основном используются для уменьшения переноса холода от облицовки фасада к нижележащим стенам, где имеется внешняя изоляция.

Опорная система для зданий с высотой фасада до 100 метров.

Гостиница со стальным фасадом

Гольф-курорт Der Öschberghof, который недавно был модернизирован и расширен, идеально вписывается в окружающий ландшафт - все благодаря стальному фасаду с покрытием pladur ® .Теперь архитекторы Allmann Sattler Wappner были удостоены премии German Façade Prize 2020 за этот проект.

Фото: Райнер Шрёер

Как расширить гостиничный комплекс, не изменив его общего вида? Как интегрировать окружающую среду, не выделяя здания на фоне ландшафта? И как превратить историческое место в пятизвездочный гольф-курорт, не нарушив при этом традиции?

Эту задачу поставили владельцы и строители отеля Öschberghof в Донауэшингене около пяти лет назад, когда они провели конкурс, чтобы найти подходящих архитекторов для работы.

Спустя 40 лет для гостиничного комплекса Der Öschberghof пришло время провести реконструкцию в рамках проекта, который предусматривал как модернизацию, так и расширение территории.

Насколько хватит глаз: различные складки и края трапециевидных профилей создают богатые и разнообразные ниспадающие складки. Видимая структура слоев краски - вот что делает облицовку такой интересной.

Роскошная усадьба

Дизайн мюнхенской архитектурной фирмы Allmann, Sattler, Wappner оказался на высоте.В основе их концепции лежала архетипическая усадьба, состоящая из небольших групп отдельных двускатных домов. Это позволило объединить существующие здания отеля с новыми зданиями, создав гармоничный общий дизайн.

Первоначально предполагалось, что крыши и фасады нового здания будут иметь медную обшивку. «Но нам пришлось довольно быстро снова отказаться от этой идеи», - говорит Дэниел Буркхард, координатор проекта реконструкции отеля в Öschberghof. «Курорт ориентирован на экологичность, поэтому мы собираем дождевую воду, например, для орошения зеленых насаждений и частей поля для гольфа.Но вода, ионизированная медью, убьет траву в долгосрочной перспективе ».

Высокие требования к конструкции

Больше, чем кажется на первый взгляд: снаружи это почти не видно - некоторые элементы фасада позволяют смотреть сквозь стены.

Дизайнеры поняли, что им нужно искать другой материал для отеля - такой, который можно было бы использовать для создания как «ниспадающих складок», изначально задуманных архитекторами для фасада, и сияющего, мерцающего эффекта оригинального материала.И им нужно было найти кого-то, кто мог бы его изготовить и внедрить. «Вот как мы приняли участие», - говорит Марсель Глапски, менеджер проекта Arnold AG, которому в конечном итоге было поручено проектировать новый фасад.

Arnold AG со штаб-квартирой в Фридрихсдорфе, недалеко от Франкфурта, Германия. Компания среднего размера, это одна из ведущих и наиболее авторитетных металлообрабатывающих компаний в стране. «Наша работа заключалась в том, чтобы найти подходящий материал, спланировать дизайн и обеспечить бесперебойное производство.”

Фасадные элементы с эффектом pladur

® Больше, чем просто фасад (слева направо): Марсель Глапски (Arnold AG), Клаус Котткамп (thyssenkrupp Steel), Даниэль Буркхард (координатор проекта Öschberghof), Мирко Бартл (менеджмент Öschberghof)

Подходящим материалом для гостиничного проекта оказался стальной продукт с рулонным покрытием pladur ® Relief Icecrystal от thyssenkrupp Steel. «Это отличный материал для облицовки фасадов. Он обладает всеми необходимыми техническими характеристиками и открывает невероятный диапазон дизайнерских возможностей, которые одинаково впечатлили строителей и архитекторов », - говорит Глапски.

Клаус Котткамп, консультант бизнес-подразделения «Промышленность» thyssenkrupp Steel, может только согласиться: «Особенностью здесь является очень высококачественное покрытие, которое гарантирует, что материал стального фасада остается прочным и стойким к цвету, а также придает ему стойкость. привлекательное тактильное качество ».

«Высококачественное покрытие pladur ® гарантирует долгий срок службы продукта и гарантирует, что стальной фасад останется стойким в цвете».

Клаус Котткамп, консультант по работе с клиентами в бизнес-подразделении «Промышленность» thyssenkrupp Steel

Кроме того, стальные изделия получают баллы за экологичность, так как они могут быть переработаны в любое время.Материал также обладает исключительными антикоррозионными свойствами и простотой обработки - он выдерживает даже самые сложные процессы формования.

«Мы провели первоначальные испытания и изготовили наши собственные профили из образцов листового металла, которые нам предоставил г-н Котткамп», - говорит Глапски. «Затем мы вместе работали, чтобы определить, в какой степени мы можем гнуть и скручивать металл во время формовки. Все прошло очень хорошо; это именно то сотрудничество, на которое я всегда надеюсь ».

Новаторская идея для стресс-тестов

В ходе стресс-тестов фасадных материалов был сделан еще один шаг вперед, поскольку отель Öschberghof расположен в регионе, подверженном ливням.«А что может быть лучше, чем испытать сопротивление фасада гольф-курорта, чем бросить в него мячи для гольфа?» - говорит Дэниел Буркхард.

«Итак, мы построили модель отеля с панелями pladur ® и использовали ее, чтобы проверить, выдержат ли крыши и стальные фасады сильный град». Как оказалось, могли! «Очевидно, что такой проект, как Öschberghof, не окажет большого влияния на наши портфели заказов с точки зрения объемов», - говорит Котткамп. «Но это впечатляющая демонстрация универсальности pladur® и всех разнообразных возможностей, которые может предложить этот стальной продукт премиум-класса.”

Sälzer GmbH - Защитные фасады

Скрытая безопасность

Безопасный фасад в виде ригеля и стойки из алюминия или стали-алюминия, испытанный и одобренный во многих вариантах и ​​конструкциях по индивидуальному заказу. Подходит к любому стилю и типу здания. Интегрирует множество различных элементов безопасности. По запросу возможны испытания и одобрения конкретных конструкций заказчика.

SAELZER серии S1es - материал и ширина профиля

S1es-50 AL
Материал: алюминий, ширина профиля: 50 мм
S1es-50 AS
Материал: сталь-алюминий, ширина профиля: 50 мм
S1es-60 AL
Материал: алюминий, ширина профиля 60 мм
S1es-60 AS
Материал: сталь-алюминий, ширина профиля: 60 мм

Классы безопасности:

  • Посольство Великобритании в Варшаве Польша,

    Фасад с двойным остеклением повышенной безопасности.

  • Мансардное окно безопасности

  • Посольство Германии Tokio Japan,

    концепция дизайна и безопасности в соответствии с требованиями заказчика.

  • Фасад безопасности

    со встроенной алюминиевой двойной дверью.

»Технические характеристики

Защитный фасад серии S1es-50 AL | S1es-50 AS
Типы | Глубина установки | остекление

Типы

Материал Алюминий | Сталь-Алюминий

Глубина профиля | остекление
В зависимости от статических требований глубина профиля до 195 мм.

Поверхность
Анодированный или с порошковым покрытием, облицовка деревом, нержавеющей сталью, камнем, бронзой и другими вариантами.
Профиль | защитный профиль | ширина профиля Опционально стойки и фрамуги из стали или алюминия. Доступны различные защитные и крепежные профили из металла, дерева или камня. Ширина профиля: 50 мм.
Безопасность в соответствии с международными стандартами и индивидуальными требованиями

Сопротивление принудительному проникновению *
Согласно DIN EN 1627-1630 соотв.остекление согласно DIN EN 356
до RC3 (WK3) соотв. остекление до P5A, уровень RC4 по запросу

Пуленепробиваемость *

Согласно DIN EN 1522-1523 соотв. остекление согласно DIN EN 1063
до FB7-NS соотв. остекление до BR7-NS.


Взрывостойкость *
По запросу

* Другие или более высокие требования по запросу

Защитный фасад серии S1es-60 AL | S1es-60 AS
Типы | Глубина установки | Остекление

Типы

Материал Алюминий | Сталь-Алюминий

Глубина профиля | остекление
В зависимости от статических требований глубина профиля до 215 мм.

поверхность
Анодированный или с порошковым покрытием, облицовка деревом, нержавеющей сталью, камнем, бронзой и другими вариантами.
Профиль | защитный профиль | ширина профиля Опционально стойки и фрамуги из стали или алюминия. Доступны различные защитные и крепежные профили из металла, дерева или камня. Ширина профиля: 60 мм (RC5: 73 мм)
Безопасность в соответствии с международными стандартами и индивидуальными требованиями

Сопротивление принудительному проникновению *
Комплектный элемент, вкл.остекление протестировано в соответствии с DIN EN 1627-1630 до RC5.

Пуленепробиваемость *

Согласно DIN EN 1522-1523 соотв. остекление согласно DIN EN 1063
до FB7-NS соотв. остекление до BR7-NS.


Взрывостойкость *
В соответствии с индивидуальными требованиями, различные испытания на открытом воздухе с различными зарядами взрывчатого вещества (например, 100 кг или 500 кг заряда), отраженное давление до 360 кПа (3,6 бар), состав остекления в соответствии с требованиями SALZER, GSA2.
Протестировано с различными интегрированными элементами (окна, двери).

* Другие требования безопасности по запросу

Другие технические характеристики
Фальц вентиляция / дренаж Управляемая дренажная система через специальную транцевую прокладку.
Склеивание остекления не требуется (естественное остекление, вентиляция с фальцем и водяной контур).

Элементы

Можно использовать остекление или панели различной толщины.
Дополнительно могут быть интегрированы следующие элементы: Окно: одно- и многооконные элементы, доступные с поворотной, наклонно-поворотной или поворотно-поворотной фурнитурой, французское створчатое окно, опционально с электронным управлением.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
