2.9. Конусность

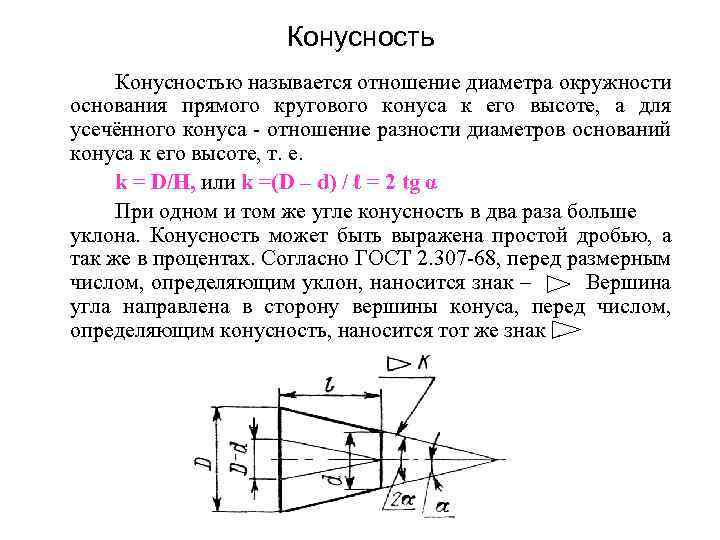

Конусность – это отношение разности диаметров двух поперечных сечений усеченного конуса к длине между ними (рис.2.29).
Рис.2.29
На чертеже конусность чаще всего выражается в процентах или соотношениях. Знак конусности острым углом направлен в сторону меньшего диаметра. Проставляют конусность или на полке линии-выноски (рис.2.30), или над осевой линией (рис.2.31).
Рис.2.30
Рис.2.31
Если на чертеже указывают конусность, то на стержне и в отверстии размеры проставляют по разному, исходя из технологии изготовления конуса, так как нормальная конусность заложена на станках с программным управлением. Поэтому нормальную конусность необходимо указывать, а «лишний» размер убирать.
Рис.2.31
На коническом
стержне из двух диаметров указывают
больший, так как для изготовления детали
нужно взять заготовку большего диаметра.
Рис.2.32
В отверстии из двух диаметров указывают меньший, так как для получения конусности нужно сначала просверлить отверстие диаметром, равным малому диаметру, а затем растачивать конусное отверстие (рис.2.32).
Конусности общего назначения стандартизованы. Их значение можно посмотреть в ГОСТ 8593-81.
В задании нужно построить конусность по размерам и вместо буквы n поставить числовое значение, полученное при расчете по формуле на рис.2.29.Проставить размеры (рис.2.33)
Рис.2.33
Контрольные вопросы
1. Сформулируйте понятие «сопряжение».
2. Какое сопряжение называется внешним, внутренним и смешанным?
3. Как определяются точки сопряжения?
4. Что называется уклоном и как определить величину уклона?
5.
Что называется
конусностью?
3. Нанесение размеров (гост 2.307-68)
Основанием для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеже.
Правила нанесения размеров на чертежах и других технических документах на изделия всех отраслей промышленности и строительства установлены ГОСТ 2.307 – 68. Размеры – это очень важная часть чертежа. Пропуск или ошибка хотя бы в одном из размеров делают чертеж непригодным к использованию.
Поэтому простановка размеров – одна из наиболее ответственных стадий при изготовлении чертежа.
При выполнении первых учебных чертежей студенту нужно знать основные правила нанесения размеров на чертежах.
3.1 Основные правила нанесения размеров
1. Различают размеры
рабочие (исполнительные), каждый из
которых используют при изготовлении
изделия и его приемке (контроле), и
справочные, указываемые только для
большего удобства пользования чертежом.
Справочные размеры отмечают знаком
«*», а в технических требованиях,
располагаемых над основной надписью,
записывают: «* Размер для справок»
2. Не допускается повторять размеры одного и того же элемента на разных изображениях
3. Линейные размеры на чертежах указывают в миллиметрах, без обозначения единицы измерения, угловые – в градусах, минутах и секундах, например: 4°; 10°30’24”.
4. Для нанесения размеров на чертежах используют размерные линии, ограничиваемые с одного или обоих концов стрелками или засечками. Размерные линии проводят параллельно объекту, размер которого указывают. Выносные линии проводят перпендикулярно размерным (рис. 3.1), за исключением случаев, когда они вместе с измеряемым отрезком образуют параллелограмм (рис.5.2). Нельзя использовать в качестве размерных линии контура, осевые и выносные.
Рис.3.1 Рис.3.2
5. Минимальные
расстояния между параллельными размерными
линиями – 7 мм, а между размерной и линией
контура – 10 мм (рис.
3.3). Необходимо
избегать пересечения размерных линий
между собой и выносными линиями. Выносные
линии должны выходить за концы стрелок
или засечек на 1…5 мм.
Рис.3.3
6. Размерные стрелки на чертеже должны быть приблизительно одинаковыми. Форма стрелки размерной линии и примерные ее размеры указаны на рис. 3.4.
7. Размерные числа наносят над размерной линией возможно ближе к ее середине. При нанесении размера диаметра внутри окружности размерные числа смещают относительно середины размерных линий (рис. 3.5).
8. При большом количестве параллельных или концентричных размерных линий числа смещают относительно середины в шахматном порядке (рис. 3.6)
Рис.3.5 Рис.3.6 Рис.3.7
9. Размерные числа
линейных размеров при различных наклонах
размерных линий располагают, как показано
на рис. 3.7. Если необходимо указать размер
в заштрихованной зоне, то размерное
число наносят на полке линии – выноски.
Для учебных чертежей высота размерных чисел рекомендуется 3,5 мм или 5мм, расстояние между цифрами и размерной линией – 0,5…1 мм.
10. При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки заменяют засечками, наносимыми под углом 45 градусов к размерным линиям или точками, но снаружи проставляют стрелки (рис. 3.8)
11. При недостатке места для стрелки из – за близко расположенной контурной линии последнюю можно прерывать (рис.3.9)
Рис.3.8 рис.3.9 Рис.3.10
12. Угловые размеры наносят так, как показано на рис. 3.10. Для углов малых размеров размерные числа помещают на полках линий – выносок в любой зоне.
13. Если надо показать координаты вершины скругляемого угла или центра дуги скругления, то выносные линии проводят от точки пересечения сторон скругленного угла или от центра дуги скругления (рис. 3.11)
14.
Если вид или
разрез симметричного предмета или
отдельных, симметрично расположенных
элементов, изображают только до оси
симметрии с обрывом, то размерные линии,
относящиеся к этим элементам, проводят
с обрывом, и обрыв размерной линии делают
дальше оси или обрыва предмета, а размер
указывают полный (рис. 3.12)
Рис.3.11 Рис.3.12
Рис.3.13 Рис.3.14
15. Размерные линии можно проводить с обрывом и при указании размера диаметров окружности независимо от того, изображена ли окружность полностью или частично, при этом обрыв размерной линии делают дальше центра окружности (рис. 3.13)
16. При изображении изделия с разрывом размерную линию не прерывают (рис. 3.14)
17. Размерные числа
нельзя разделять или пересекать, какими
бы то ни было линиями чертежа. Осевые,
центровые линии (рис.3.15а) и линии штриховки
(рис.3.15б) в месте нанесения размерного
числа допускается прерывать.
а) б)
Рис.3.15
Рис.3.16
18. Перед размерным числом радиуса помещают прописную букву R. Ее нельзя отделять от числа любой линией чертежа (рис. 3.16)
19. Размеры радиусов наружных и внутренних скруглений наносят, как показано на рис. 3.17. Способ нанесения определяет обстановка. Скругления, для которых задают размер, должны быть изображены. Скругления с размером радиуса (на чертеже), менее 1 мм не изображают.
Рис.3.17
20. В случаях, если на чертеже трудно отличить сферу от других поверхностей, наносят слово «Сфера» или знак ○ (рис.3.18). Диаметр знака сферы ○ равен размеру размерных чисел на чертеже.
2 1. Размер квадрата наносят, как показано на рис. 3.19. Высота знака равна высоте размерных чисел на чертеже.
а) б)
Рис.
3.18
Рис.3.19 Рис.3.20
22. Если чертеж содержит одно изображение детали, то размер ее толщины или длины наносят, как показано на рис. 3.20а или б.
23. Размеры изделия всегда наносят действительные, независимо от масштаба изображения.
24. Размерные линии предпочтительно наносить вне контура изображения, располагая по возможности внутренние и наружные размеры по разные стороны изображения (рис. 3.21). Однако размеры можно нанести внутри контура изображения, если ясность чертежа от этого не пострадает.
25. При нанесении размера диаметра окружности знак Ø является
дополнительным
средством для пояснения формы предмета
или его элементов, представляющих собой
поверхность вращения. Этот знак
проставляется перед размерным числом
диаметра во всех случаях (рис. 3.20а). В
ряде случаев, пользуясь этим знаком,
можно избежать лишних изображений. Так,
применение знака Ø позволило для детали
на рис.
Рис.3.21
Лекция № 17
9.4. Основные термины, определения и обозначения допусков и посадок конических соединений
Основные термины конусов приведены в таблице 9.2
Таблица 9.2
Основные термины конусов
Коническая поверхность | – поверхность вращения, образованная прямой (образующей), вращающейся относительно оси пересекающей ее (в вершине). |
Конус | – коническая
поверхность или коническая деталь
(основная часть поверхности коническая),
которая определена своими геометрическими
размерами. |
Ось конуса | – ось конической поверхности |
Образующая конуса | – линия пересечения конической поверхности с плоскостью, в которой лежит ось конуса. |
Конусность, С | – отношение разности диаметров большого и малого оснований конуса к длине конуса: |
Номинальный конус | – конус, определяемый номинальной поверхностью и номинальным размером конуса |
Номинальный диаметр | – это диаметр
большого или малого основания или
диаметр в заданном поперечном сечении. |
Длина конуса, L | – расстояние в осевом направлении между основаниями конуса; |
Угол конуса, | –– угол между образующими в продольном сечении конуса |
Угол уклона, /2 | – угол между образующей и осью конуса |
Примечания: 1. .D и d – диаметр большого и малого оснований конуса. 2. Ds – диаметр в заданном поперечном сечении; | |
Отдельную
группу составляют инструментальные
конусы, которые широко применяются для
конических хвостовиков режущего
инструмента, конических отверстий
шпинделей станков и различных станочных
приспособлений.
К инструментальным
конусам относятся конусы метрические
и конусы Морзе, перечень и основные
размеры которых приведены в ГОСТ
25577-82.
Метрические конусы имеют постоянную конусность С = 1 : 20 и нормируются по размеру наибольшего диаметра конического соединения в миллиметрах. Существуют инструментальные конусы с диаметрами соответственно: 4, 6, 80, 100, 120, 180 и 200.
Конусы Морзе появились исторически довольно давно и широко используются в нашей стране и во всем мире. Конусность в них является переменной и угол конуса колеблется около 3. Обозначают конусы Морзе условными номерами 0, 1, 2, 3, 4, 5, 6. Кроме того, ГОСТ 9953-82 устанавливает размеры и обозначения укороченных конусов Морзе. Они обозначаются В7, В10, В12, В16, В18, В22, В24, В32, В45, цифра соответствует примерному наибольшему диаметру конуса.
В ГОСТ 25577-82 и ГОСТ
9953-82 указаны размеры всех элементов
метрических конусов и конусов Морзе,
что позволяет в технической документации
и на чертежах ограничиваться только их
условным обозначением.
Допуски, методы и средства контроля инструментальных конусов регламентирует ГОСТ 2848-75. Для всех видов указанных конусов установлено пять степеней точности: АТ4, АТ5, АТ6, АТ7 и АТ8. В каждой степени отдельно нормируются предельные отклонения конусности на базовой длине в мкм, отклонение от прямолинейности образующей и отклонения от круглости в любом сечении по длине конуса.
Отклонение
угла конуса от номинального размера
следует располагать «в плюс» для наружных
конусов и в «минус» для внутренних.
Степени точности АТ4 и АТ5 можно применять
только для наружных конусов. Размеры,
допуски и посадки конусов установлены
ГОСТ 2.320-82. Например, условное обозначение
метрического конуса седьмой степени
точности с примерным наибольшим диаметром
120 мм: Метр. 120 АТ7 ГОСТ 25577-82; конуса Морзе
№3 восьмой степени точности: Морзе 3 АТ8
ГОСТ 25577-82; укороченного конуса Морзе с
примерным диаметром 22 мм и седьмой
степенью точности Морзе В22 АТ7 ГОСТ9953-82.
9.6 Обозначение на чертежах
Для обозначения конусности на чертежах в соответствии с ГОСТ 2.307-68 применяют значек в виде равностороннего треугольника в сочетании с отношением 1:L, острый угол треугольника направляют в сторону вершины конуса, L – обозначает длину, на которой разность диаметра конуса равна 1мм. Например, 1:10 (D – d = 1мм на длине l = 10мм, рис. 7.2 б). Уклон обозначают сочетанием острого угла, вершина которого направлена в сторону уклона с тем же отклонением, в котором разность высот или радиусов равна 1мм. Например, < 1:30.
ГОСТ 2.320-82 устанавливает общие правила:
1 – нанесения размеров;
2 нанесения предельных отклонений размеров и допусков формы конуса и посадок конических соединений на чертежах всех отраслей промышленностн.
