Размеры в AutoCAD – всё, что нужно знать

Размеры – важная деталь на чертеже. Поэтому мы решили написать эту статью о том, что же такое размеры в AutoCAD, как поставить и изменить размеры.

Размер в AutoCAD является сложным объектом, воспринимаемым как единое целое. Он состоит из выносных линий, размерной линии со стрелками (или засечками) и значения размера.

Размер состоит из размерной линии со стрелками, выносных линий, размерного текста

Все размеры принципиально делятся на две группы: линейные и угловые. Линейные размеры характеризуют такие параметры, как длина, ширина, толщина, высота, диаметр, радиус. Угловой размер характеризует величину угла.

Правила нанесения размеров.

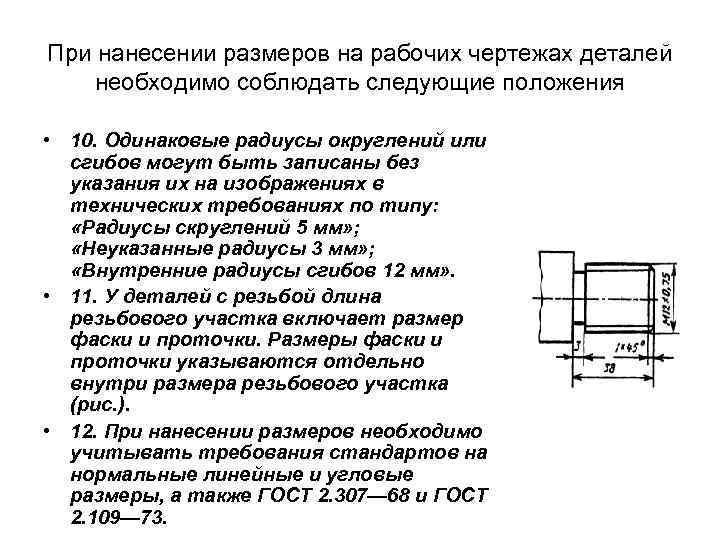

Эти правила в нашей стране регламентируются ГОСТ 2.307 — 68. Так что за правилами нанесения размеров Вы можете обратиться туда. Мы советую Вам придерживаться этих правил, даже если Вы не профессиональный проектировщик или инженер.

Сейчас мы лишь остановлюсь на том, как проставлять те или иные размеры на чертежах в AutoCAD.

Создайте несколько объектов в AutoCAD и повторяйте действия за мной. Я для примера открою план этажа.

На вкладке “Аннотации” на панели “Размер” щелкните мышкой по кнопке “Линейный размер”. Как Вы уже, наверное, знаете, в AutoCAD есть специальные команды вызова инструментов. В нашем случае это команда “РЗМЛИНЕЙНЫЙ”. Попробуйте ввести в командную строку первые буквы команды, например, «РЗМЛ». Команда сама допишется в командную строку. Теперь нажмите “Enter”.

Вызов линейного размера при помощи команды «РЗМЛИНЕЙНЫЙ»

В командной строке появится соответствующий запрос: “Начало первой выносной линии или <выбрать объект>:”. Укажите щелчком ЛКМ первую точку размера на объекте, затем вторую.

После этого в командной строке отображается запрос: “Положение размерной линии или [МТекст/Текст/Угол/Горизонтальность/Вертикальный/Повернутый]:”. Т.е. сейчас надо указать расположение размерной линии. По ГОСТ это значение равно 10мм.

Просто отводя курсор приблизительно в то место, где должен располагаться размер, с клавиатуры наберите значение 10. При этом вы увидите, как это значение отобразиться в числовом поле. Теперь не забудьте нажать “Enter”.

Проставление размера

Для более быстрой работы, можно не указывать точки размера, а указать часть объекта, которую хотим образмерить.

Для этого в ответ на первый запрос указать начало первой выносной линии просто нажмите “Enter”. У Вас примениться опция “Выбрать объект”.

Теперь Вам надо указать объект, для которого необходимо проставить размер. Например, я укажу внутреннюю стену. И теперь отводя курсор от объекта, следом за ним тянется линейный размер. Здесь положение размерной линии произвольное. Поэтому щелкаем ЛКМ в любом месте.

Проставление размера с помощью опции «Выбрать объект»

Всегда обращайте внимание на запросы, которые появляются в командной строке. Ведь почти к каждой команде в AutoCAD есть свои опции.

Опции, которые можно использовать при нанесении размеров.

После простановки второй точки размера — это начало второй выносной линии в командной строке появляется ряд опций — МТекст, Текст, Угол, Горизонтальный, Вертикальный, Повернутый.

Рассмотрим, какие появляются возможности проставления размеров при применении этих опций.

«МТекст». Эта опция вызывает редактор, с помощью которого можно редактировать размерный текст.

Здесь можно изменять само значение размера. Либо к значению добавлять символы «+-«, «~» и т.д.

Опция «МТекст» при простановке размера

«Текст». Данная опция позволяет отредактировать размерный текст в командной строке (без вызова редактора). Полученное значение размера отображается в угловых скобках.

Введите в командную строку новое числовое значение. Также текст можно поменять и в числовом поле. После ввода значения укажите положение размерной линии.

Опция «Текст»

Опция «Угол». Позволяет изменить угол поворота размерного текста.

Опция «Угол»

Опции «Горизонтальный/Вертикальный». Позволяет наносить только горизонтальные, либо только вертикальные размеры.

Опции «Горизонтальный/Вертикальный»

Опция «Повернутый». Позволяет наносить линейный размер под некоторым углом.

Опция «Повернутый»

Я думаю, теперь Вам понятно, как проставлять размеры на чертеже. Также не забывайте использовать опции при проставлениии размеров в AutoCAD.

Нанесение размеров в Автокаде. Основные команды.

Ниже, вы найдете информацию, как в Автокаде указать размер с помощью соответствующих инструментов, расположенных на вкладке Аннотации, палитра «Размеры».

Команда Экспресс («Быстрый размер»).

Команда Экспресс («Быстрый размер») помогает ответить на вопрос, как поставить размеры в Автокаде автоматически сразу для нескольких элементов.

Команда быстрой простановки размеров «Экспресс».

Чтобы выполнить команду нужно: выделить сразу несколько объектов и указать местоположение размера. В проставленном размере отображаются расстояния между всеми характерными точками, которые были выделены. К контекстным свойствам относится:

— Цепь

— Ступенчатый

— Базовый

— Ординатный

— Радиус/диаметр и т.д.

Параметры команды «Экспресс».

Чтобы поставь цепь размеров вручную, сначала нужно поставить исходный размер и выбрать команду «Продолжить», затем указать характерные точки, между которыми нужно определить расстояние. По аналогии от исходного размера можно проставить базовый (команда «Базовый»). Привязка идет к первой проставленной точке исходного размера.

Команда «Разрыв».

Если два размера пересекаются можно применить инструмент «Разрыв». Последовательность действий следующая: вызовите команду, затем выделите размер, который хотите разорвать и нажмите Enter.

Разрыв размера в AutoCAD.

Команда «Прикрепить».

Команда «Прикрепить» позволяет переопределять уже проставленный размер к др. точкам без потери связи, т.е. остаются ассоциативные размеры в Автокаде.

ПРИМЕЧАНИЕ:

Чтобы команда «Прикрепить» работала корректно, нужно точку, которая отвязана от объекта немного сместить в сторону.

Свойство ассоциативности подразумевает, что объекты (в данном случае размеры) взаимосвязаны с исходными элементами чертежа, которые нужно образмерить (отрезки, дуги и т.д.). И при изменении, например, длины отрезка значение текста в размере автоматически пересчитывается. Возможно вы сталкивались с тем, что на чертеже появляются восклицательные знаки, как на рис. Это значит, что ассоциативность между размером и объектом была утеряна.

Свойство ассоциативности размеров в AutoCAD.

Конечно же есть и др. команды для работы с размерами, которые сосредоточены на этой же вкладке. Однако, рассматривать их не будем, т.к. интуитивно понятно, как они работают. К тому же, вы всегда можете воспользоваться справкой Autodesk (горячая клавиша F1), если возникнут трудности.

Несколько слов, про размеры в Автокаде 3d.

Размеры всегда проставляются в плоскости XY. Если возникает необходимость вынести размер, к примеру, высоту объемного объекта, т.е. по оси Z, то у вас ничего не получится. Чтобы выполнить данную операцию достаточно переопределить направление осей, т.е. работать в Пользовательской системе координат.

Размеры в Автокаде 3д.

Это можно сделать с помощью мышки, указав новое направление для осей, расположенных в левом нижнем углу графического пространства или же воспользоваться соответствующими командами: «Ось Z», «3 точки» (Вкладка «Главная», панель «Координаты», рабочее пространство «3D моделирование»). Именно по такому принципу проставляются размеры в Автокаде 3д.

А на этом тему, посвященную тому, как выполняется нанесение размеров AutoCAD мы завершаем.

Как в Автокаде поставить диаметр

Знак диаметра в Автокаде – необходимое условное обозначение при оформлении технической документации, когда на чертеже присутствуют круговые или дуговые сегменты.  Простановка размеров в AutoCAD выполняется автоматически, однако иногда возникает необходимость вручную добавить тот или иной спецсимвол на чертеж. Рассмотрим несколько способов, как это можно сделать, на примере такого знака, как диаметр в Автокад.

Условные обозначения Автокад

При простановке стандартного размера «Диаметр», знак диаметра появляется в размерном тексте перед числовым значением автоматически (см. рис.).

Знак диаметра автокад по умолчанию

Однако, иногда возникает необходимость выставить данный символ в обычном или размерном тексте. Такие обозначения в Автокаде можно добавлять в текст, используя так называемые управляющие коды. После того как проставлен размер или написан текст, щелкните дважды ЛКМ, чтобы можно было редактировать данное поле. Так же можно воспользоваться панелью «Свойства» (Ctrl+1), в которой следует работать с соответствующей ячейкой «Текст».

Обязательно переведите раскладку клавиатуры на английский язык и введите в поле следующий набор символов «%%с».  Автоматически данная комбинация превратиться в знак диаметра.

Более подробно про управляющие коды можно прочитать в справке Autodesk (F1). Для этого в строку поиска справки следует ввести «Текстовые символы и специальные символы».

Диаметр в Автокаде

Спецсимволы так же можно вставлять при редактировании текстового поля, нажав ПКМ –> «Символы».

Таким образом, в Автокад обозначения являются необходимым элементам чертежа и, главное, они должны соответствовать установленным стандартам и ГОСТам. Одним из таких символов является знак диаметра Автокад. Теперь вы знаете, как можно быстро выставить данный спецсимвол. Учтите, что в AutoCAD обучение будет эффективно, только при проработке материала на практике! Поэтому, не ленитесь и проделайте вышеописанные манипуляции в программе.

Источник данного материала:
http://autocad-specialist.ru

Как измерить и сделать линейный размер в Архикаде, сделать надпись

Смотреть видеолекцию

Данный урок курса для начинающих посвящен настройке параметров размеров и основным средствам документирования – выносным надписям. В ходе лекции можно узнать, как измерить в Архикаде объект с помощью инструментов «Линейный размер» и «Ассоциативный размер».

Смотреть видеолекцию

00:42-05:04

Настройка отображения для простановки размеров

Начинать работу лучше с настройки комбинации слоев и отображения. Панель слоев можно найти в верхнем выпадающем меню «Окно» в разделе «Панели». Для удобства работы ненужные слои можно скрыть.

Смотреть видеолекцию

05:04-18:46

Инструменты «Линейный размер» и «Ассоциативный размер»

Чертеж и простановка размеров делается в натуральную величину. Задать необходимые настройки можно в верхнем выпадающем меню «Параметры» в разделе «Рабочая среда проектов» – «Рабочие единицы» и «Размеры». Все размеры проставляются по ГОСТ, поэтому в «Рабочей среде» нужно выбрать ГОСТ.

Для простановки размеров в разделе «Документирование» в левой панели можно использовать инструмент «Линейный размер». В параметрическом окне инструмента необходимо выбрать, на каком слое их проставлять. Размер всегда нужно привязывать к объекту. Если размер привязывается к объекту, он называется ассоциативным. Если размер не прикреплен к исходному объекту, точки-основания будут квадратной формы. Если прикреплен – круглой.

18:46-24:38

Автоматическое проставление размеров

При наведении курсора Архикад автоматически распознает стену и проставляет две точки ассоциативной привязки размеров. Если нужно проставить размерные цепочки, необходимо дважды щелкнуть мышкой при наведении курсора на стены. Для выполнения этой команды требуется, чтобы стены были параллельны друг другу.

Также в Архикаде есть режим автоматической простановки размеров к стенам и объектам, им принадлежащим. Для этого нужно выбрать все стены клавишной командой Ctrl+A и в верхнем выпадающем меню выбрать «Документ» – «Аннотация» – «Автопроставляемые размеры» –«Внешние размеры».

Смотреть видеолекцию

24:38-43:40

Редактирование размеров в Архикад

Если нужно вручную проставить ширину или высоту окна, для этого необходимо выбрать инструмент «Линейный размер», указать характерные точки дверного или оконного проема, проставить одиночные размеры на соответствующем слое и сделать их привязку. Чтобы редактировать уже проставленные размеры, нужно навести курсор на размерную линию и удерживая клавишей Shift, щелкнуть левой кнопкой мыши и выбрать всю размерную цепочку.

43:40-47:30

Размеры и отметки высоты на развертках

В «Параметрах линейного размера по умолчанию» есть специфический тип простановки размера, который называется «Отметки высоты». Размеры проставляются от проектного нуля. Также в Архикаде есть возможность редактирования размеров и размерного числа.

Смотреть видеолекцию

47:50-01:00:00

«Радиальный размер», «Угловой размер», «Отметки уровня»

С помощью инструмента «Линейный размер» можно изменять элементы построения округлой формы и измерять длину дуги окружности. В верхнем информационном табло для этого необходимо выбрать «Геометрический вариант». Длина дуги измеряется в милиметрах в натуральный размер. Если нужно измерить другие размеры, в разделе панели инструментов «Разное» можно найти разделы измерения «Радиальных размеров» и «Угловых размеров».

01:00:00-01:13:20

Инструмент «Выносная надпись», простановка в автоматическом режиме и редактирование

Если на плане нужно что-либо подписать, для этого можно использовать инструмент «Выносная надпись», который находится в левой панели инструментов в разделе «Документирование». В Архикаде также есть возможность проставлять автоматические надписи. Например, с помощью выноски в Архикаде можно замаркировать элементы мебели или светильники.

В верхнем меню в «Параметрах» в «Реквизитах элемента» можно создать собственные штриховки, покрытия, строительные материалы, многослойные конструкции и сформировать профили, если они есть. С помощью автоматически проставляемых выносок можно значительно ускорить процесс оформления проекта.

01:13:42-01:16:28

Доработка плана

В конце работы желательно структурировать всю информацию и проверить все комбинации слоев. На слое «Мебель с маркировкой» можно видеть элементы мебели с маркировкой, на плане полов – отметки уровня, на слое «Развертки» – линии разверток и проставленные номера помещений, на слое «Экспликации» – зоны.

BasicDecor для дизайнеров

Зарегистрируйтесь или авторизуйтесь, чтобы получить
бесплатный доступ к лекциям.

Двенадцатый видеоурок по изучению программы Архикад посвящен созданию покрытий, импорту их в проект и настройке просмотра покрытий в 3D-окне.

Для более детального изучения данной темы смотрите лекцию 6 и 13 углубленного курса по ArchiCAD с Алексеем Скобелкиным.

Как наносить размеры на эскизы в Fusion 360

Демонстрационный файл

Нанесение размеров на эскизы Демонстрационный файл

Примечание. Файл не пустой. Центр Fusion 360 не отображает эскизы при предварительном просмотре. Нажмите синюю кнопку загрузки, выберите «Загрузить .f3d» и введите свой адрес электронной почты. В течение минуты или двух вы получите электронное письмо для загрузки демо-файла.

Узнайте об ограничениях

Как вручную добавить ограничения эскиза в Fusion 360

КАК и ПОЧЕМУ полностью ограничивать ваши эскизы

1. Изменение диаметра или радиуса

Первый профессиональный совет заключается в том, что вы можете изменить каждый тип размера радиуса на диаметр или наоборот.

Просто щелкните правой кнопкой мыши размер радиуса, который был применен (по умолчанию) к дуге. Затем нажмите на опцию «переключить диаметр». Затем вы увидите, что к дуге применен диаметр.

Fusion 360 автоматически удвоит значение радиуса, оставив вас с тем же размером.

Конечно, чтобы переключиться с размера диаметра на размер радиуса, вам просто нужно выполнить те же шаги, чтобы выбрать параметр «переключить радиус».

2. Скрыть или показать размеры эскиза

Второй совет: вы можете скрыть или показать размеры эскиза. Чтобы скрыть размеры эскиза, просто установите флажок «Размеры» в палитре эскизов . Если опция «размеры» не отмечена , то ваши размеры будут скрыты. Конечно, если в поле проверил , тогда размеры вашего эскиза будут видны.

Возможность скрывать размеры может пригодиться, если вы пытаетесь работать исключительно с зависимостями или для точной настройки деталей загруженной геометрии эскиза.

Вы также заметите чуть ниже параметра размера, с помощью которого вы также можете включать и выключать ограничения эскиза.

3. Ведущие и управляемые измерения

Третий профессиональный совет заключается в том, что вы можете создать управляемых измерений .

«Управляющие» размеры — это размеры, которые «управляют» формой или размером геометрии эскиза на основе введенных значений.

Напротив, вы можете создавать «управляемые» размеры, которые используются просто для справки. Другими словами, они не изменят геометрию эскиза, но сами будут обновляться по мере изменения вами «управляющих» размеров.

Обратите внимание, что «управляемые» размеры заключены в круглые скобки.

Важно отметить, что при работе с управляемыми размерами иногда появляется предупреждение о том, что они будут применены автоматически. Например, если вы помните ранее в этом уроке (демонстрационный файл и учебник выше), мы добавили одинаковые ограничения к маленьким кругам, поэтому нам нужно было только измерить тот, что слева.

Возможно, вы захотите применить управляемый размер к кругу с правой стороны, чтобы напомнить, что круг имеет тот же размер. Однако это вовсе не то, что требуется или необходимо.

При попытке добавить «управляющий» размер Fusion 360 предупредит вас, если размер должен быть «управляемым». Когда появится предупреждающее сообщение, просто нажмите кнопку «ОК», чтобы добавить управляемое измерение.

4. Размеры нумеруются

Четвертый совет: размеры нумеруются автоматически. Обратите внимание, что при наведении указателя мыши на измерение к нему применяется номер. Этот размерный номер можно использовать в поле ввода других измерений.

Примечание: число сразу после буквы «d»

Например, если щелкнуть строку, а затем ввести букву «d» и числовое значение другого измерения, тогда это другое измерение будет применяться (то же числовое значение). Поскольку размер является производным от другого размера, вы увидите символ функции перед этим вновь созданным размером.

5. Размеры могут включать уравнения

Пятый совет: вы можете создавать уравнения в поле ввода размера. Вы можете ввести любое правильное уравнение в поле ввода.

Например, если дважды щелкнуть размер, можно ввести в поле ввода следующее уравнение: (2+3+5)*(4+6)*1

Обратите внимание, когда вы нажмете « введите» на клавиатуре, что уравнение равно 100.

Очевидно, что нет смысла вводить уравнения, если вы знаете, что окончательное значение должно быть 100 мм. Однако уравнения могут быть чрезвычайно полезными, если вы знаете только другие измерения модели. Просто введите соответствующее уравнение, и пусть Fusion 360 сделает все за вас!

Также важно отметить, что если вы видите красный текст при вводе уравнения, это означает, что что-то в вашем уравнении неверно.

6. Размеры могут быть параметрами пользователя

пользовательских параметров значений в полях ввода. Это сделает вашу модель более динамичной. Посмотрите обучающие видеоролики под советом № 7, где приведены примеры и пошаговые инструкции.

Каждый раз, когда вы обновляете пользовательский параметр, размерность будет обновляться соответствующим образом. Пользовательский параметр можно повторно использовать в нескольких полях измерений, что делает ваши усилия по измерению более эффективными.

7. Переименуйте размеры эскиза

Седьмой профессиональный совет заключается в том, что вы можете переименовывать размеры эскиза. Чтобы переименовать размеры эскиза, вам нужно открыть диалоговое окно изменения параметров .

Выберите « Изменить параметры » на панели инструментов (значок Sigma). Затем откройте папку с именем файла и папку эскиза. Затем вы увидите, что все размеры в вашем файле были автоматически добавлены в список. Оттуда вы можете отредактировать имя измерения, введя текстовую строку вместо его номера по умолчанию.

Преимущество этого в том, что его легче запомнить вместо того, чтобы отслеживать все числа, если вы хотите назвать свои текущие измерения по имени.

После изменения имени размера вы заметите, что имя размера появляется вместо «dx» (x = номер размера).

Учебные пособия по параметрам пользователя (динамические модели)

Расшифровка учебного пособия:

К концу этого видео вы узнаете, как использовать инструмент измерения эскиза в Fusion 360.

Инструмент размера эскиза можно активировать из раскрывающегося списка эскизов, где вы найдете его в самом низу списка. Его также можно активировать с помощью сочетания клавиш «D», как в Delta. Вы можете активировать его из контекстного меню эскиза во всплывающей папке эскиза… и, наконец, из меню маркировки, щелкнув правой кнопкой мыши, выбрав меню эскиза внизу, а затем перетащив мышь прямо влево.

Важно отметить, что инструмент измерения эскиза не следует путать с инструментом измерения, который вы увидите на панели инструментов или в раскрывающемся списке проверки. Инструмент измерения предназначен исключительно для проверки размеров вашей модели, а не для добавления размеров.

Чтобы следовать этому руководству, скачайте бесплатный демонстрационный файл на моем веб-сайте. Чтобы проверить это, перейдите на ProductDesignOnline.com/6… это ProductDesignOnline.com/6, и этот URL-адрес автоматически перенаправит вас на страницу с демонстрационным файлом и некоторыми дополнительными ресурсами.

Теперь я нажму букву «D» на клавиатуре, как в Delta, чтобы активировать инструмент измерения эскиза. Вы будете следовать одному и тому же рабочему процессу каждый раз, когда вам нужно создать новое измерение.

Сначала просто нажмите на геометрию эскиза, для которой вы хотите нанести размеры. Я нажму на нижнюю строку. Затем, когда я перетащу курсор мыши от линии, вы заметите, что появляется размер эскиза. Чтобы разместить размер, вам нужно щелкнуть мышью, после чего сразу откроется поле ввода размера. На этом этапе я могу либо ввести числовое значение, либо просто нажать клавишу ввода, если размер уже установлен на желаемое значение. Вы также можете вводить уравнения и некоторые другие вещи в поля ввода размеров, так что не забудьте дочитать до конца, где я продемонстрирую 7 трюков с размерами эскиза, которые сделают вас профессионалом в добавлении размеров.

Сейчас я нажму клавишу ввода на клавиатуре, чтобы разместить размер.

Если вы хотите переместить свои размеры в любое время, вам просто нужно щелкнуть в любом месте размерной линии, а затем вы можете перетащить размер. Обратите внимание, как значение размера следует за моим курсором мыши, когда я двигаюсь из стороны в сторону… что дает вам возможность разместить значение в более удобном месте, что удобно, когда у вас есть измерения, пересекающиеся друг с другом.

После создания размера инструмент эскизного размера останется активным, на что указывает значок эскизного размера рядом с курсором. Это позволяет быстро создать другое измерение без необходимости каждый раз повторно активировать команду. В противном случае вы можете нажать клавишу выхода на клавиатуре, чтобы очистить команду.

В примере с первым измерением я просто щелкнул нижнюю строку. Однако другим распространенным вариантом использования добавления размеров эскиза будет выбор двух точек и последующее определение расстояния между двумя точками. Я нажму на этот левый средний угол геометрии, а затем нажму на угол, где круг встречается с горизонтальной линией.

Посмотрите, что происходит, когда я перемещаю курсор мыши. Вы заметите, что есть три разных способа измерения расстояния между этими двумя точками. Я мог бы сделать ширину, высоту или угол. Сейчас я просто перетащу прямо вверх и щелкну, чтобы создать расстояние между этими двумя точками. Я наберу 15 мм, а затем нажму клавишу ввода на клавиатуре.

Возможно, вы заметили, что строка справа также обновилась. Это связано с ограничениями, которые в настоящее время применяются к этому эскизу… что приводит меня к одному из самых важных приемов при создании размеров эскиза.

В общем случае, когда вы наносите размеры на геометрию эскиза, вы хотите рассмотреть, как вы можете наносить размеры на свои эскизы с наименьшим количеством размеров. Чтобы сделать это, вам придется применять ограничения к своим эскизам, поэтому очень важно, чтобы вы понимали, как ограничивать свои эскизы. Щелкните этот значок информации в правом верхнем углу, чтобы посмотреть видео об ограничениях эскиза. Я также добавлю видео на страницу ресурсов для этого урока.

Давайте теперь быстро рассмотрим пример. Обратите внимание, что на этом эскизе есть два маленьких круга одинакового размера. Если бы я хотел, чтобы эскизы всегда были одного размера, то лучше всего не было бы задавать размер каждой окружности одним и тем же размером. На самом деле я хотел бы сначала добавить равное ограничение к кругам, а затем измерить один из них.

Я буду удерживать клавишу Shift на клавиатуре, а затем выберу маленький кружок слева… и выберу маленький кружок справа. Как только они оба будут выбраны, я выберу значок «равного» ограничения в палитре эскиза… или, если вы находитесь в новом пользовательском интерфейсе, вы можете выбрать равное ограничение здесь, на панели инструментов.

Вы увидите, что рядом с каждым кругом теперь есть равное ограничение. Теперь я нажму букву «D» на клавиатуре, как в Delta, чтобы активировать инструмент измерения. Затем я нажму на левый кружок и еще раз нажму, чтобы установить размер.

Я напечатаю 10 мм для размера круга. Теперь обратите пристальное внимание на то, что происходит с кругом справа, когда я нажимаю клавишу «Ввод» на клавиатуре, чтобы разместить это измерение. Вы заметите, что круг справа также обновился до 10 мм из-за «равных» ограничений.

Подводя итог, почему это так важно, представьте, что вы можете изменить только несколько размеров, чтобы обновить размеры всей модели, а не обновить размер для каждого отдельного элемента геометрии эскиза в вашей модели.

Как вы можете себе представить, более сложные эскизы могут выйти из-под контроля, и будет сложно отслеживать все размеры, поэтому крайне важно сначала попытаться использовать зависимости эскиза, а затем применить наименьшее их количество. возможных размеров, которые «водят» эскиз.

На данный момент мы рассмотрели, как задать диаметр кругов и линейных линий. Давайте теперь посмотрим, как измерять углы между линиями.

Когда инструмент измерения все еще активен, я выберу левую вертикальную линию, а затем выберу соседнюю линию. Когда я перетащу курсор мыши, вы заметите, что он создает поле ввода градусов для угла. Обратите внимание, как я могу задать размер этого угла в четырех разных направлениях, основываясь на линиях этого геометрического эскиза.

Я собираюсь щелкнуть внутри этого тупого угла, чтобы немного увеличить его. Я набираю 145 градусов, а затем нажимаю клавишу «Ввод» на клавиатуре. На этот раз вы, возможно, заметили, что правая сторона не обновлялась автоматически, и это потому, что не применялись ограничения, которые заставляли бы это происходить. Итак, еще раз, я не могу не подчеркнуть важность добавления ограничений перед определением размеров. Вы можете добавить ограничения после измерений, но будет эффективнее добавить их все в начале.

Теперь давайте взглянем на определение радиуса дуги. Я удостоверюсь, что инструмент измерения эскиза все еще активен, а затем щелкну дугу в верхней части этого эскиза. После того, как я нажму, чтобы разместить этот размер, и нажму клавишу «Ввод», чтобы установить радиус, вы заметите, что перед числовым значением стоит буква «R».

Буква «R» означает «Радиус», а буква «D» в маленьком круге внизу означает «Диаметр» окружности. Дуги по умолчанию всегда будут иметь размеры по их радиусу, наряду с скруглениями эскиза. Напротив, круги всегда будут измеряться их диаметром. Имейте это в виду, когда вы создаете размеры эскиза… может быть легко ввести диаметр, когда вы действительно применяете радиус или наоборот.

Теперь, когда вы знаете, как применять различные размеры эскиза, важно отметить, что все эти типы размеров являются параметрическими, то есть вы можете изменить размеры в любое время. Чтобы отредактировать размер, просто дважды щелкните размер, чтобы снова открыть его. Затем введите новое значение, прежде чем нажать клавишу «Ввод» на клавиатуре.

Я дважды щелкну размер маленького круга. Я наберу 12 мм в качестве нового значения, а затем нажму клавишу «Ввод» на клавиатуре. Вы можете обновлять размеры в любое время во время работы над моделью, позволяя модели адаптироваться к изменениям ваших требований.

Теперь, когда вы знакомы с основами создания размеров эскиза, давайте рассмотрим 7 приемов, которые сделают вас профессионалом в создании размеров эскиза в Fusion 360. Прежде чем мы начнем, я быстро отмечу, что я добавил все это на страницу ресурсов для этого руководства, чтобы вы могли добавить страницу в закладки и быстро ссылаться на них позже.

Если вы помните, ранее я указывал, что дуга по умолчанию имеет размер радиуса, а круг по умолчанию имеет размер диаметра. В качестве профессионального совета № 1 я покажу вам, как вы можете изменить каждый тип измерения на тот или иной.

Я щелкну правой кнопкой мыши размер радиуса, примененный к дуге. Затем я нажму на опцию «переключить диаметр». Теперь вы увидите дугу в качестве примененного диаметра, и Fusion 360 автоматически удвоит значение радиуса, оставив нам тот же размер.

Конечно, чтобы переключиться с размера диаметра на размер радиуса, вам просто нужно выполнить те же шаги, чтобы выбрать параметр «переключить радиус».

Профессиональный совет № 2: вы можете скрыть или показать размеры эскиза. Чтобы скрыть размеры эскиза, просто установите флажок в палитре эскиза. Если флажок не установлен, ваши размеры будут скрыты… и, конечно же, если флажок установлен, размеры вашего эскиза будут видны.

Возможность скрывать размеры может пригодиться, если вы пытаетесь работать исключительно с зависимостями или для точной настройки деталей загруженной геометрии эскиза.

Вы также заметите чуть ниже параметра размера, с помощью которого вы также можете включать и выключать ограничения эскиза.

Совет №3: вы можете создавать управляемые измерения. До этого момента в руководстве мы создавали «управляющие» размеры, что означает, что они управляют формой или размером геометрии эскиза на основе введенных нами значений.

Напротив, вы можете создавать «управляемые» размеры, которые используются просто для справки. Другими словами, они не изменят геометрию эскиза, но сами будут обновляться по мере изменения вами «управляющих» размеров.

Я активирую инструмент измерения эскиза, а затем щелкну центральную окружность и щелкну внешнюю дугу. Теперь, прежде чем я нажму, чтобы разместить размер, я собираюсь щелкнуть правой кнопкой мыши, чтобы выбрать «управляемый» вариант из списка. Затем я нажму, чтобы разместить управляемый размер. Обратите внимание, что вокруг этого измерения заключены круглые скобки, указывающие на то, что это «управляемое» измерение.

В этом примере я добавил управляемый размер, чтобы показать расстояние между окружностью и дугой. Таким образом, если я добавлю размер к кругу… а затем, если я обновлю размер круга, управляемый размер будет соответственно обновляться, показывая мне текущее расстояние зазора в любой момент времени, фактически не изменяя размер зазора.

Важно отметить, что при работе с управляемыми размерами иногда появляется предупреждение о том, что они будут применены автоматически. Например, если вы помните ранее в этом уроке, мы добавили одинаковые зависимости к маленьким кругам, поэтому нам нужно было только измерить тот, что слева.

Возможно, вам захочется применить управляемый размер к кругу с правой стороны, чтобы напомнить вам, что этот круг имеет такое же измерение, однако это ни в коем случае не требуется или необходимо.

Обратите внимание, что когда я пытаюсь добавить «управляющее» измерение, Fusion 360 предупреждает меня о том, что это измерение будет управляемым. Я просто нажму кнопку «ОК», чтобы добавить управляемое измерение в круг справа.

Совет №4: размеры нумеруются автоматически. Вы заметите, когда я наведу указатель мыши на измерение, к которому применен номер. Этот размерный номер можно использовать в поле ввода других измерений.

Если я наведу курсор на размер 15 мм слева, вы увидите число сразу после буквы «d». Я буду использовать это как способ создать размер для меньшей линии.

Я нажму на маленькую линию, а затем напечатаю букву «d» и ее числовое значение, а также символ деления и цифру 2. Это установит этот размер равным половине 15 мм. измерение, гарантируя, что оно всегда ссылается на это другое измерение. Вот почему вы увидите символ функции перед этим вновь созданным измерением.

Совет № 5: вы можете создавать уравнения в поле ввода измерения. Мы только что видели пример этого на самом базовом уровне, вызвав число измерения и разделив его на 2. Однако важно отметить, что мы можем ввести любое правильное уравнение в поле ввода.

Например, если я дважды щелкну по размеру 100 мм внизу… я могу напечатать следующее уравнение в поле ввода (2+3+5)*(4+6)*1

Обратите внимание, что когда я нажмите Enter, чтобы уравнение было равно 100. Теперь очевидно, что нет причин вводить уравнения, если вы знаете, что значение должно быть 100 мм… однако уравнения могут быть чрезвычайно полезными, если вы знаете только другие размеры модели. Просто введите соответствующее уравнение, и пусть Fusion 360 сделает все за вас.

Также важно отметить, что если вы восстанавливаете красный текст при вводе уравнения, это означает, что что-то в вашем уравнении неверно.

Совет № 6: вы можете использовать любые значения пользовательских параметров в полях ввода, чтобы сделать вашу модель более динамичной. У меня есть несколько других видеороликов, в которых я демонстрирую это с помощью динамических моделей… Я добавлю эти видеоролики на страницу ресурсов для этого руководства.

Сейчас я быстро создам значение пользовательского параметра «высота», равное 40 мм. Затем я создам новое измерение с левой стороны и введу пользовательский параметр «высота». Когда я нажму «ввод» на клавиатуре, вы увидите, что символ функции появляется перед выражением пользовательского параметра.

Каждый раз, когда я сейчас обновляю пользовательский параметр, размерность будет обновляться соответствующим образом… и этот пользовательский параметр можно повторно использовать в нескольких полях измерения.

Наконец, профессиональный совет №7 заключается в том, что вы можете переименовывать размеры эскиза. Чтобы переименовать размеры эскиза, вам нужно открыть диалоговое окно изменения параметров.

Я выберу «Изменить параметры» на панели инструментов. Затем я собираюсь открыть папку с именем файла и папку эскиза. Затем вы увидите, что все измерения были автоматически добавлены в этот список. Оттуда вы можете изменить имя измерения вместо его номера по умолчанию.

Преимущество этого в том, что его легче запомнить вместо того, чтобы отслеживать все числа, если вы хотите назвать свои текущие измерения по имени.

Я просто нажму на D1 или первое созданное нами измерение и переименую его, набрав «bottomLine» верблюжьим регистром. Затем я нажму клавишу «Ввод» и закрою диалоговое окно параметров, нажав синюю кнопку «ОК».

Если я сейчас наведу указатель мыши на нижнее измерение, вы заметите, что вместо «d1» появляется имя измерения.

Подводя итог этому учебному пособию по размерам эскиза, вы должны помнить, что самый важный вывод заключается в том, что вы всегда должны использовать наименьшее количество размеров для каждого эскиза. Всегда начинайте с добавления ограничений перед размерами. Обязательно посетите ProductDesignOnline.com/6, чтобы ознакомиться с учебными пособиями по ограничениям и другими ресурсами для этого учебного пособия.

Если вы дочитали до конца этого урока, сообщите мне и остальному сообществу, написав ниже в комментариях, над каким классным проектом вы сейчас работаете в Fusion 360… и/или в комментариях ниже укажите другой совет по определению размеров, который вы думаю все должны знать!

Как всегда, я очень благодарен вам за то, что вы нашли время посмотреть это руководство. Если вам понравился этот урок, щелкните значок «палец вверх» и щелкните этот список воспроизведения в правом нижнем углу, чтобы просмотреть другие уроки по эскизам Fusion 360.

Чтобы стать частью онлайн-сообщества Product Design, не забудьте нажать красную кнопку подписки и значок колокольчика, чтобы получать уведомления о дополнительных руководствах по Fusion 360.

Маркировка Размеры | Справка SketchUp

Инструменты LayOut Linear Dimension () и Angular Dimension () могут обозначать расстояние или угол. На следующем рисунке вы видите пример линейного и углового размера.

Совет: Размеры, прикрепленные к объектам LayOut, изменяются по мере изменения объекта. Однако эта функция работает, только если включена объектная привязка (что включено по умолчанию). Чтобы проверить состояние объектной привязки, откройте меню «Упорядочить» в строке меню. Если вы видите Object Snap On, настройка включена. Если вы видите Object Snap Off, выберите Arrange > Object Snap Off , чтобы переключить пункт меню обратно на Object Snap On.

Чтобы LayOut автоматически отображал правильные размеры, необходимо знать, как LayOut обрабатывает 2D-пространство листа, пространство объекта 3D-модели и проецируемые расстояния. После того, как вы поймете эти основы, вы будете готовы рисовать линейные или угловые размеры, перемещать их линии и точки, выбирать масштаб и другие параметры стиля и многое другое. Следующие разделы познакомят вас с каждой задачей.

Содержание

1. Общие сведения о пространстве листа, пространстве модели и проецируемых расстояниях
2. Создание линейных размеров
3. Маркировка угловых размеров
4. Перемещение размеров, линий и точек внутри размерных объектов
5. Стилизация и масштабирование размеров
6. Редактирование размерного текста
7. Управление и исправление подключений размеров к видовым экранам модели SketchUp

Понимание пространства листа, пространства модели и проецируемых расстояний

В отличие от понимания, скажем, четырехмерного пространственно-временного континуума, понять пространство в LayOut довольно просто. Вот что вам нужно знать:

• Бумажное пространство — это двумерное пространство. В документе LayOut все, что не находится внутри объекта модели SketchUp, существует в пространстве листа. Когда вы используете инструмент «Линейный размер», чтобы отметить длину элемента в пространстве листа, результирующий размер показывает фактический размер элемента на странице. Таким образом, размерный текст на 6-дюймовой линии отображает 6 дюймов 9.0253
• Пространство модели — это трехмерное пространство. Все внутри объекта модели SketchUp существует в пространстве модели. При использовании инструмента «Линейный размер» для обозначения длины в объекте модели SketchUp размерный текст отражает длину в модели SketchUp. Например, на предыдущем рисунке один линейный размер соответствует длине 23 фута 2 дюйма, хотя ширина бумаги всего 11 дюймов.
• Когда размер пересекает пространство листа и пространство модели, текст размера отражает пространство листа. Например, если вы создаете линейный размер, который начинается в объекте модели SketchUp и заканчивается в текстовом поле LayOut, текст размера отображает расстояние в пространстве листа.
• В пространстве модели модель в режиме перспективы может отображать фактическое расстояние. Модель в орфографических видах отображает спроецированное расстояние. Вид в перспективе, в двух словах, означает вид под углом. На следующем рисунке размер в выноске A показывает фактическое расстояние, поскольку модель находится в угловом виде в перспективе. Чтобы показать спроецированные расстояния, убедитесь, что ваша модель находится в стандартном ортогональном виде. В выносках B и C вы видите спроецированное расстояние в ортогональном виде.
  Совет: В LayOut панель «Модель SketchUp» сразу показывает, является ли вид вашей модели ортогональным. Дополнительные сведения о настройке перспективы и масштаба в объекте модели SketchUp см. в разделе Редактирование настроек вида и стиля модели SketchUp в LayOut.

Совет: В окне просмотра модели SketchUp размеры отображают тонкие подсказки о том, что измеряет размер, как показано на следующем рисунке. Когда размер измеряет расстояние в виде в перспективе, круги появляются там, где размер соединяется с моделью. Когда размер измеряет ортогональную проекцию, прямые углы появляются там, где размер соединяется с моделью.

Создание линейных размеров

Линейный размер измеряет расстояние между двумя точками. Инструмент «Линейный размер» () можно найти в меню «Размеры» панели инструментов по умолчанию или выбрав «Инструменты» > «Размеры» > «Линейный » в строке меню.

Чтобы создать линейный размер, выполните следующие действия:

1. Выберите инструмент Linear Dimension .
2. Убедитесь, что на панели «Размерный стиль» выбраны нужные параметры размера. Дополнительные сведения об этих параметрах см. в разделе Стилизация и масштабирование размеров далее в этой статье.
3. Щелкните в начальной точке размера.
4. Щелкните конечную точку размера.
5. Переместите курсор от линии, которую измеряет размер, чтобы сместить размер с выносными линиями. Измерение ограничено горизонтальностью, вертикалью или перпендикуляром к двум точкам, которые вы измеряете. Однако вы можете добавить размер к изометрическому виду, удерживая клавишу
   Alt (Microsoft Windows) или клавишу Option (macOS). Или снимите ограничение на размер, удерживая нажатой Alt+Shift (Microsoft Windows) или Option+Shift (macOS) при перемещении курсора. Совет: Чтобы отобразить изометрический вид, выберите Iso в подменю Стандартные виды.
6. Нажмите, чтобы задать смещение и завершить создание размера.

   Совет: Пара горячих клавиш позволяет создавать последовательные линейные размеры с одинаковыми смещениями. Сразу после создания первого измерения можно дважды щелкнуть конечную точку соседнего измерения, чтобы создать другое измерение (выноска 1 на следующем рисунке).

   Или, если размер не примыкает к первому, щелкните начальную точку второго размера и дважды щелкните его конечную точку (выноска 2). Обратите внимание, что если вы создаете последовательные линейные размеры по часовой стрелке, размеры появляются внутри объекта. Если вы хотите, чтобы размеры отображались за пределами объекта, двигайтесь против часовой стрелки.

Примечание: Если LayOut определяет, что размер слишком узкий для четкого отображения размерного текста, он автоматически перемещает текст от размера и соединяет его линией выноски по умолчанию (дополнительные сведения см. в разделе Стилизация и масштабирование размеров). о стиле линий выноски размеров). Длина линии выноски зависит от размера шрифта, а тип линии выноски (например, изогнутая) определяется в размерных стилях.

При создании размера у вас есть клавиши-модификаторы для снятия ограничений с размерных линий (Alt для Microsoft Windows или Command для macOS) или для переключения стороны размера, на котором размещается значение (Ctrl для Microsoft Windows или Option для macOS).

Если вы хотите впоследствии изменить стиль, дважды щелкните размер, чтобы войти в режим редактирования, или выберите его и нажмите Enter. Если вы не хотите, чтобы LayOut автоматически определял и переформатировал узкие размеры, выберите параметр «Без выноски» в раскрывающемся списке «Стиль выноски» в диалоговом окне «Стиль размера».

Совет: Если вы изменили настройки на панели «Стиль размера» и хотите применить эти изменения к другим размерам в документе, щелкните инструмент «Пипетка» на панели инструментов по умолчанию и выберите размер с нужными настройками. Курсор превратится в ковш с краской, после чего вы сможете щелкнуть размер, настройки которого хотите изменить.

Отметка угловых размеров

Чтобы измерить угол, используйте инструмент Угловой размер (), который находится в меню Размеры панели инструментов по умолчанию или выбрав Инструменты > Размеры > Angular в строке меню. Вот как работает этот инструмент:

1. Выбрав инструмент Угловой размер , щелкните линию или точку, представляющую угол. При наведении указателя мыши на линию или точку появляется вывод «На линии» или «На точке». После того, как вы щелкнете по синей точке, появится пунктирная синяя линия.
2. Переместите курсор к вершине угла и щелкните еще раз, чтобы установить направление для одной половины угла, как показано на следующем рисунке (выноска 1).
3. Щелкните линию или точку, представляющую другую половину вашего угла.
4. Переместите курсор к вершине угла. Появится синяя пунктирная линия, и там, где она пересекает первую линию, вы увидите пустую точку, представляющую вершину угла (выноска 2).
5. Нажмите, чтобы установить вершину угла. Появится угловой размер.
6. Переместите курсор от вершины в направлении угла, который вы хотите измерить. Угловой размер следует за курсором.
7. Щелкните, чтобы разместить угловой размер (выноска 3).

Перемещение измерений и элементов в объектах измерения

Вы можете перемещать измерение как целиком, так и несколько элементов в пределах объекта измерения. Когда вы перемещаете размер целиком, вы можете упорядочивать, перемещать, поворачивать и масштабировать размер, как и другие объекты LayOut.

В этом разделе рассматриваются движущиеся элементы в пределах измерения. Для начала полезно узнать, что это за элементы. В следующем списке элементов, которые вы можете перемещать, номер в списке соответствует номеру выноски на следующем рисунке.

1. Удлинительные линии
2. Размерная линия
3. Текстовое поле размера
4. Точки подключения
5. Смещение точек
6. Точки экстента
7. Вершина (только угловой размер)

Чтобы переместить размер целиком, щелкните его с помощью инструмента Select () и щелкните и перетащите размер в любое место области рисования.

Чтобы одновременно изменить длину обеих внутренних линий, активируйте кнопку Select , а затем щелкните и перетащите точку экстента в направлении, параллельном выносной линии.

Чтобы получить доступ к элементам в пределах измерения, выберите инструмент Select , дважды щелкните размер, который вы хотите изменить, и наведите курсор инструмента Select на элемент, пока он не превратится в курсор перемещения (). Затем вы можете переместить любой из элементов в пределах размера следующим образом:

• Чтобы изменить длину только одной выносной линии, щелкните и перетащите ее точку смещения параллельно выносной линии.
• Чтобы переместить только размерную линию, выберите размер и перетащите размерную линию. Вы не потеряете точки подключения или расстояния смещения.
• Чтобы переместить размерную линию в неограниченном направлении, удерживайте нажатой клавишу Alt (Microsoft Windows) или клавишу Option (macOS), щелкнув и перетащив точку экстента.
• Чтобы изменить длину размерной линии, щелкните и перетащите точку соединения параллельно размерной линии.

  Предупреждение: Изменение размерной линии не всегда приводит к автоматической корректировке размера. Перемещение точки соединения отключает ее от исходной точки. Чтобы точка соединения соединилась с новой точкой, убедитесь, что точка соединения привязана к выводу. Кроме того, угловой размер никогда не корректируется автоматически, даже если он изначально был привязан к точке вывода.

• Чтобы переместить текстовое поле размера, щелкните и перетащите его за поле выбора. Вы также можете использовать панель «Стиль размера», чтобы изменить положение текстового поля, как описано в разделе «Стиль и масштабирование размеров» далее в этой статье.
• Чтобы переместить вершину углового размера, щелкните и перетащите ее в любое место в области рисования. Перемещение вершины угла изменяет длину выносных линий и угол.

Стилизация и масштабирование размеров

Для форматирования любого объекта измерения можно применять стили формы, текста и размеров. В этом разделе объясняются параметры, которые вы найдете на панели «Стили размеров», показанной на следующем рисунке и находящейся в области панели или, если панель не отображается на экране, путем выбора Окно > Размерные стили . Дополнительные сведения о форматировании размерных линий и стрелок на панели «Стили фигур» см. в разделе «Настройка ширины и стилей линий». Дополнительные сведения о параметрах панели «Стили текста» см. в разделе «Форматирование текста».

Совет: В размере можно изменить длину выносной линии, проходящей за размерной линией. Для этого выберите выносную линию, а затем настройте стиль стрелки на панели «Стиль фигуры». См. раздел Перемещение измерений и элементов в объектах измерений ранее в этой статье, чтобы напомнить о различных частях измерения.

Windows — панель стилей

Mac — панель стилей

Совет: Когда вы выбираете инструмент измерения и устанавливаете параметры стиля перед созданием размера, каждое рисуемое вами измерение отражает эти настройки стиля. Или выберите несколько измерений, чтобы применить одни и те же настройки ко всем выбранным измерениям одновременно.

Для начала выберите размер в области рисования и откройте панель Размерный стиль. Вот краткий обзор ваших вариантов:

• Положение текста: В верхнем левом углу панели вы можете выбрать одну из трех кнопок, чтобы расположить текстовое поле размера относительно размерной линии. Возможные варианты: «Вверху», «По центру» или «Внизу».
• Выравнивание текста: В верхней средней части можно выбрать одну из четырех кнопок для выравнивания текста относительно экрана или размерной линии. Нажмите кнопку «Горизонтально» или «Вертикально», чтобы расположить текст относительно экрана. Нажмите кнопку «Выровнять» или «Перпендикулярно», чтобы расположить текст относительно размерной линии.
• Штрихи: В правом верхнем углу кнопка «Отображать штрихи» включает или выключает штрихи, которые отображаются в размерном тексте. Например, по умолчанию между футами и дюймами в размере 21 фута–2 дюйма отображается тире. Снимите флажок с кнопки Отображать тире , если вы не хотите, чтобы тире отображались.
• Символы единиц измерения: Если в измерении отображается только одна единица измерения (например, только метры), вы можете включить или выключить отображение символов единиц измерения, щелкнув значок Единицы отображения Кнопка вверху справа.
• Масштаб: Нажмите кнопку Auto Scale , чтобы отключить функцию автоматического масштабирования и вручную назначить масштаб текущему выбранному измерению, используя раскрывающийся список. Если выбрано Автомасштабирование, LayOut автоматически использует правильный масштаб для объекта в зависимости от того, находится ли объект в пространстве листа (2D) или в пространстве модели (3D):
  • Для объектов, нарисованных в LayOut, используется масштаб 1:1. .
  • Если размер находится в пространстве листа (орфографически), объекты модели SketchUp используют исходный масштаб модели SketchUp.
  • Когда размер находится в пространстве модели (вид в перспективе), объекты модели SketchUp используют масштаб 1:1. Для этих измерений в раскрывающемся меню «Масштаб» установлено значение «Не в масштабе».
• Стиль и единицы длины (только линейный размер): В раскрывающемся списке Длина выберите формат длины размера. Возможные варианты: десятичный, архитектурный, инженерный и дробный. Когда формат позволяет настроить единицу измерения, во втором раскрывающемся списке можно выбрать параметр, например дюймы, футы, миллиметры или метры.
• Точность (только линейный размер): В зависимости от выбранного стиля длины можно выбрать уровень точности размера. Например, когда выбран архитектурный стиль, вы выбираете уровень точности от 1 дюйма до 1/64 дюйма.
• Угол (только угловой размер): В первом раскрывающемся списке можно выбрать, будет ли угловой размер отображаться в градусах или радианах. Во втором раскрывающемся списке выберите количество десятичных знаков, которое должно отображаться в измерении.
• Выносные линии: в этой области можно точно контролировать длину зазора между выносными линиями и их начальной и конечной точками соединения. Для этого убедитесь, что в раскрывающемся меню выбрано значение Gap , и введите значение в поле «Начало» или «Конец». Чтобы установить разные значения для промежутков «Начало» и «Конец», щелкните значок цепочки, чтобы значения не были связаны друг с другом. Если вы выберете Длина из раскрывающегося списка, вместо этого вы можете ввести точное значение длины выносной линии.

Редактирование размерного текста

В размерный текст можно добавить информацию, например имя размера.

Совет: Чтобы значение размера оставалось динамическим и обновлялось при изменении размера, добавляйте или редактируйте текст только за пределами угловых скобок измерения размера.

Чтобы добавить или изменить размерный текст, выполните следующие действия:

1. Дважды щелкните размер. Или выберите размер и нажмите Введите .
2. Чтобы открыть текстовое поле для редактирования, дважды щелкните текстовое поле размера. Или выберите текстовое поле и нажмите Введите .
3. Добавить или изменить текст. Чтобы добавить дополнительные строки, нажмите Введите .
4. Дважды дважды щелкните где-нибудь в области рисования за пределами размера. Строка измерения обновляется, чтобы отразить ваши изменения.

Управление и исправление подключений размеров к видовым экранам модели SketchUp

Если вам нужно изменить модель SketchUp после добавления размеров в модель в LayOut, LayOut поможет вам обеспечить актуальность этих размеров:

• Предположим, что в окне просмотра модели SketchUp в LayOut вы создаете размер, обозначающий длину. Затем в SketchUp вы перемещаете или изменяете длину объекта с размерами. Вернувшись в LayOut, размер перемещается и/или обновляется в зависимости от ваших изменений в SketchUp.
• Если LayOut обнаруживает изменение в модели SketchUp, которое размер может неточно отражать, размер закрашивается красным, как показано на следующем рисунке.

Чтобы исправить неправильное измерение, отображающее красное предупреждение, выполните следующие действия:

1. Дважды щелкните красный текст размера, чтобы открыть режим редактирования размера. В точках соединения размера появляются красные точки, как показано на следующем рисунке.
2. Щелкните и перетащите каждую красную точку от соединения, а затем верните ее в нужное место.
3. Щелкните в любом месте за пределами размера, чтобы выйти из режима редактирования.

Совет: Вот несколько советов по управлению и устранению этих предупреждений:

• Вместо того, чтобы выполнять предыдущие шаги, вы можете контекстно щелкнуть измерение и выбрать Повторно подключитесь к модели из появившегося контекстного меню.
• Если размер отображает предупреждение, но на самом деле является правильным, команда “Переподключиться к модели” удаляет предупреждение.
• Если предупреждения появляются, но вы знаете, что документ LayOut отображается так, как вы предполагали, вы можете скрыть предупреждения.
