Изучение инженерной графики студенту необходимо для того, чтобы приобрести навыки и знания, позволяющие составлять и читать технические чертежи, а также для развития пространственного воображения.
Изометрическая проекция — аксонометрическая проекция, при которой длины единичных отрезков на всех трёх осях одинаковы. Построение изометрической проекции детали: положение предмета в изометрической проекции выбирают в зависимости от его форм и соотношения размеров.

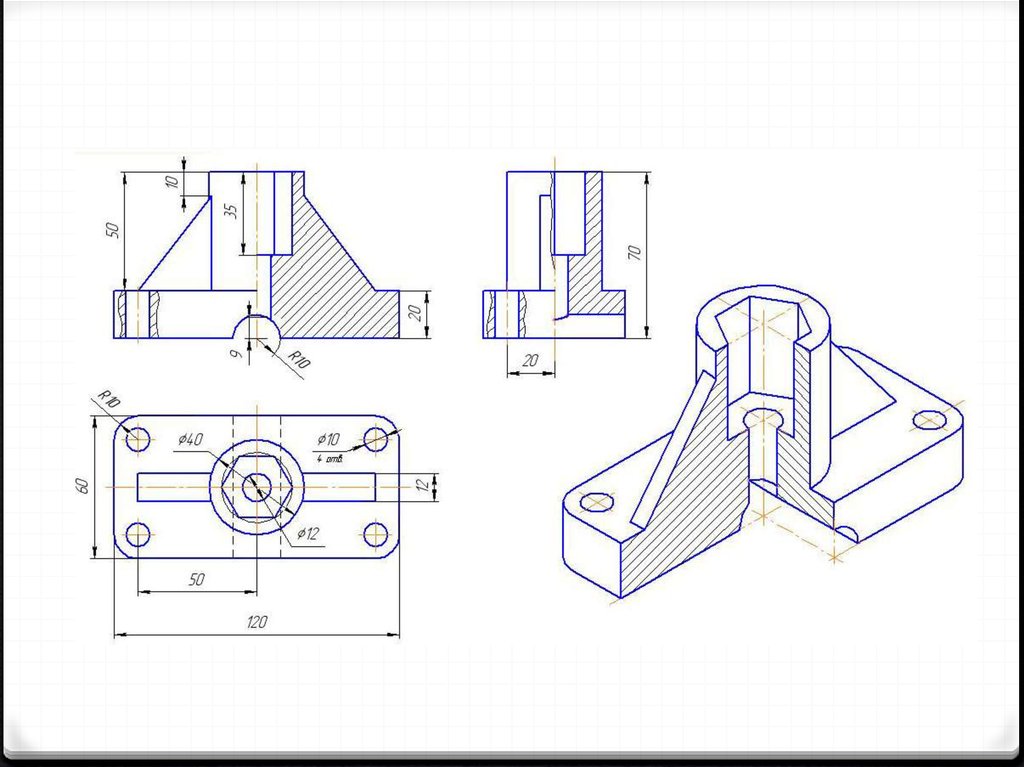

Внутренние формы деталей в изометрической проекции выявляют «вырезом» передней части детали.
Создание вырезанных файлов из простых инженерных чертежей — учебные пособия
WillAdams
(Уильям Адамс (Carbide 3D)) 1
Вот краткое руководство, как это сделать.
Начните с инженерного чертежа для файла, который вы хотите воссоздать, мы будем использовать полоски наполнителя из:
и открыть PDF:
Обратите внимание на толщину (0,75 дюйма), ширину (10 дюймов) и глубину (23 дюймы) и перенесите его в настройки задания — обратите внимание, что ширина и глубина должны быть перемещены — и установите материал и высоту отвода:
Нарисуйте прямоугольник:
Обратите внимание, что, поскольку Carbide Create рисует от центра наружу, проще всего нарисовать прямоугольник, который в два раза больше желаемого размера, а затем уменьшить его до половины исходного размера, чтобы получить желаемый размер (в качестве альтернативы, поместите исходную точку в центр и начните рисовать там). Если нужно, перетащите на место.
На чертеже обратите внимание, что центр отверстий находится на расстоянии 0,5 дюйма от углов — нарисуйте отверстие в этом центре в каждом углу с помощью инструмента «Окружность»:
, а затем выберите его, измените радиус, чтобы сделать отверстие желаемого размера. диаметр:
Перерисуйте отверстие для фаски/зенковки:
и продублируйте две части и перетащите их на место в каждом углу:
Перед созданием траекторий обратите внимание, что толщину будет трудно вырезать как прорезь, поэтому добавьте геометрию вокруг периметр чуть больше 10% от диаметра концевой фрезы, будет использоваться #201, поэтому 0,275 дюйма:
Когда все нарисовано, пришло время для траекторий.
Уилл Адамс
(Уильям Адамс (Carbide 3D)) 2
Но сначала небольшой экскурс в 3D-моделирование.
Если вы хотите смоделировать зенковку, используйте 3D-инструменты, доступные в режиме Pro Carbide Create, щелкните вкладку «Модель».
Затем выберите прямоугольник для детали и смоделируйте заготовку:
выберите четыре круга для зенковки:
нажмите на форму и смоделируйте их так, чтобы удалить их на 8 градусов, чтобы создать указанный угол 82 градуса:
Уилл Адамс
(Уильям Адамс (Carbide 3D)) 3
Вырезание смоделированных зенкеров оставлено читателю в качестве упражнения.
Вместо этого мы просто просверлим точечное сверление с помощью концевой фрезы под углом 90 градусов в виде V-образной резьбы — это позволит просверлить отверстия с помощью ручной дрели соответствующего размера после того, как накладные планки будут на месте на станке:
Перейдите на панель «Траектория», выберите профиль и добавленную геометрию смещения и создайте траекторию, используя концевую фрезу № 201 из МДФ, которая врезается до нужной глубины (в данном случае 0,75 дюйма меньше 0,1181 толщины выступа, т. е. 0,6319 дюйма):
Затем создайте вырез внешнего профиля, который начинается на предыдущей глубине и проходит через заготовку:
, и добавьте выступы:
Прилагается.
Наполнитель Shapeoko XL шириной 10 дюймов.c2d (80,9 КБ)
РАЗРЕЗ НА ЧЕРТЕЖЕ ENGG
СЕЧЕНИЕ НА АНГЛИЙСКОМ ЧЕРТЕЖЕ
Реклама
Реклама
1 из 19
Верхний обрезанный слайд
Скачать для чтения в автономном режиме
Дизайн
Бизнес
Образование
Реклама
РАЗРЕЗ НА ЧЕРТЕЖЕ
СЕКЦИОНИРОВАНИЕ
Разделы используются для четкого отображения деталей интерьера.
Линия секущей плоскости показывает, где объект был обрезан.
получить разрез.
Перекрестная штриховка в разрезе показывает твердое тело.
поверхность предмета, которая была прорезана до
произвести раздел.
Обычные методы, такие как не показывать
штриховки на ребрах и перепонках, помогите сделать срезы
легче правильно интерпретировать. Разделы помогают уменьшить или устранить скрытые
линии.
РЕЖУЩАЯ ПЛОСКОСТЬ
Секущая плоскость — это плоскость, которая воображаемо
объект для выявления внутренних особенностей.
Резка
самолет
Линия секущей плоскости
Линии сечения
ОБОЗНАЧЕНИЯ ЛИНИИ РАЗРЕЗА
Линии сечения различны для каждого из
тип материала.
Для практических целей символ чугуна
используется чаще всего для любых материалов.
Чугун,
Ковкое железо
Сталь
Конкретный
Песок
Древесина
Not Sectioned — показать все внешние элементы для:
Валы
Подшипники роликовые или шариковые
Зубья шестерни
Резьбовые крепежные детали, гайки и болты
Заклепки
Ребра
Шайбы
Ключи и булавки
пружины
1. Полная секция
2. Офсетная секция
3. Половина секции
4. Вырванный участок
5. Повернутая секция (выровненная секция)
6. Удален раздел (подробный раздел)
Вид выполнен при прохождении прямого разреза
плоскость полностью через деталь.
Вид выполнен при прохождении гнутой разделки
плоскость полностью через деталь. Не показывать краевые виды
плоскости сечения.
Вид получается при прохождении секущей плоскости наполовину
через объект и удалить четверть его.
ПОЛОВИННЫЙ РАЗРЕЗ
Центральная линия используется для разделения секционированной половины
от нерассеченной половины вида.
Скрытая линия опущена при неразрезе половины вида.
ВИД В РАЗРЕЗЕ
Вид получается путем прохождения секущей плоскости по нормали.
в направлении просмотра и удаление части
предмет перед ним.
ВИД В РАЗРЕЗЕ
Линия разрыва используется для разделения
вырезанная часть из
неразделенная часть вида.
Линия разрыва – тонкая непрерывная
линии и рисуется от руки.
Линии секущей плоскости нет.
ПОВОРОТНЫЙ РАЗРЕЗ
Повернутые сечения показывают поперечное сечение
особенности части.
Нет необходимости в дополнительных орфографических
Просмотры.
Этот раздел особенно полезен, когда
сечение разное.
Вариант 9
Вариант 13
Соединение шпилечное
Болтовое соединение
Проекционный чертеж
