ШРИФТЫ ЧЕРТЕЖНЫЕ. ГОСТ 2.304-81 — Студопедия
Поделись с друзьями:

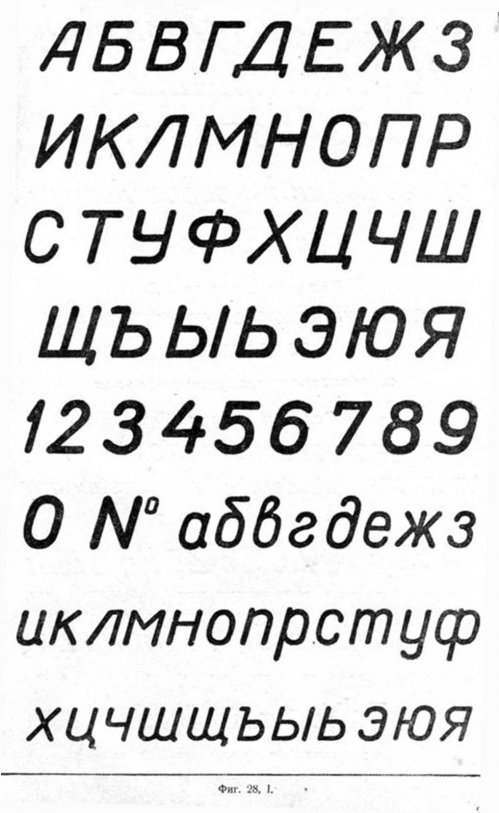

Пример выполнения шрифта на листе 1-1
Для облегчения написания букв и цифр можно нанести вспомогательную сетку сплошными тонкими линиями: для прописных букв И, Й, Л, Т, Ц, Г, Ш, Щ, Х, П достаточно провести две горизонтальные линии на расстоянии, равном высоте буквы h (размер шрифта): для букв Н, Ч, Е, К, А, М, Ж дополнительно проводят еще одну горизонтальную линию посередине, на этой линии располагают средние элементы букв; для остальных прописных букв и цифр проводят еще две горизонтальные линии на расстоянии 2/10h от верхней и нижней линий. При построении сетки для строчных букв нужно учесть, что высота строчных букв составляет 7/10 h. Необходимо помнить, что прописные и строчные буквы имеют различную ширину.
Необходимо разметить тонкими линиями с наклоном 75о ширину каждой буквы и цифры и расстояние между ними. Образец вспомогательной сетки и способ ее нанесения показан на рис.

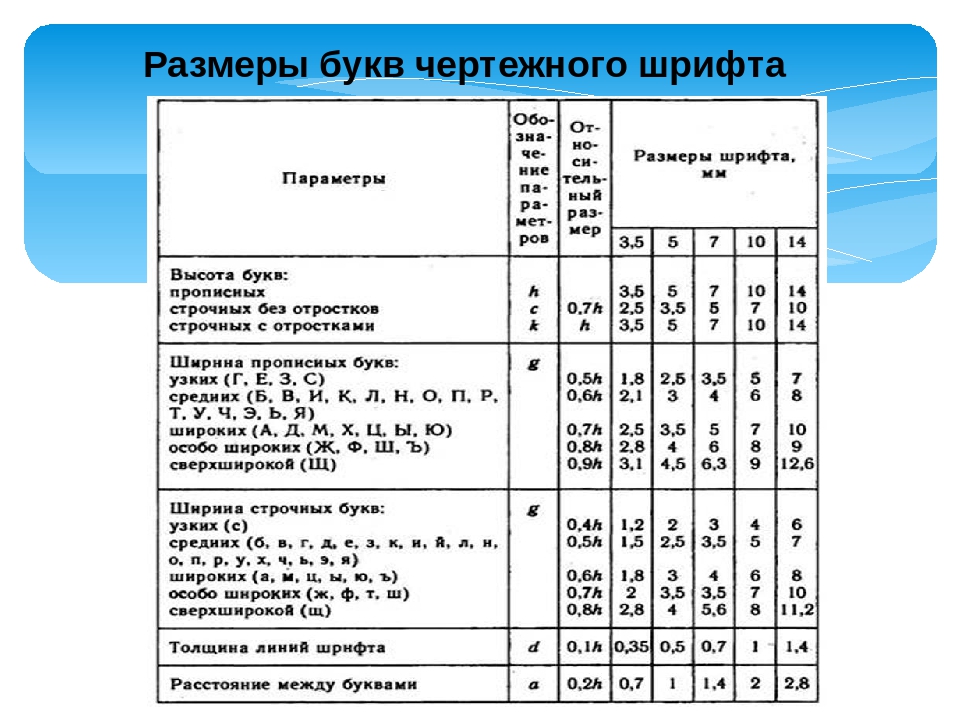

Таблица 2 – Шрифт типа Б (d=1/10h)
| Параметры шрифта Б | Обозна-чение | Относительный размер | Размеры, мм | |
| Размер шрифта: высота прописных букв высота строчных букв Толщина линий шрифта Расстояние между буквами Минимальный шаг строк (высо-та вспомогательной сетки) Минимальное расстояние между словами | h c d a b e | (10/10)h (7/10)h (1/10)h (2/10)h (17/10)h (6/10)h | 10d 7d 2d 17d 6d | 1,8; 2,5; 3,5; 5,0; 7,0; 10,0; 14,0; 20,0 1,3; 1,8; 2,5; 3,5; 5,0; 7,0; 10,0; 14,0 0,18; 0,25; 0,35; 0,5; 0,7; 1,0; 1,4; 2,0 0,35; 0,5; 0,7; 1,0; 1,4; 2,0; 2,8; 4,0 3,1; 4,3; 6,0; 8,5; 12,0; 17,0; 24,0; 34,0 1,1; 1,5; 2,1; 3,0; 4,2; 6,0; 8,4; 12,0 |
| Ширина букв и цифр: прописные буквы и цифры Г, Е, З, С, 2, 3, 5, 6, 7, 8, 9, 10 А, Д, М, Ю Х, Ф, Ш, Щ, Ж Остальные буквы и цифры 4 Цифра 1 | g | (5/10)h (7/10)h (8/10)h (6/10)h (3/10)h | 5d 7d 8d 6d 3d | 0,9; 1,3; 1,8; 2,5; 3,5; 5,0; 7,0; 10,0 1,3; 1,8; 2,5; 3,5; 4,9; 7,0; 9,8; 14,0 1,4; 2,0; 2,8; 4,0; 5,6; 8,0; 11,2; 16,0 1,1; 1,5; 2,1; 3,0; 4,2; 6,0; 8,4; 12,0 0,5; 0,8; 1,0; 1,5; 2,1; 3,0; 4,2; 6,0 |
| Строчные буквы з, с м, ы, ю х, ф, ш, щ Остальные буквы | (4/10)h (7/10)h (8/10)h (5/10)h | 4d 7d 8d 5d | 0,7; 1,0; 1,4; 2,0; 2,8; 4,0; 5,6; 8,0 1,3; 1,8; 3,5; 4,9; 7,0; 7,8; 14,0 1,4; 2; 2,8; 4,0; 5,6; 8,0; 14,2; 16,0 0,9; 1,3; 1,8; 2,5; 3,5; 5,0; 7,0; 10,0 |
Варианты задания к листу 1-1
Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:
Линейки чертежные.
Технические условия – РТС-тендер
ГОСТ 17435-72
Группа Т75
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКП 42 6541
Срок действия с 01.01.74
до 01.01.94*
_______________________________
* Ограничение срока действия снято
по протоколу N 3-93 Межгосударственного Совета
по стандартизации, метрологии и сертификации
(ИУС N 5/6, 1993 год). – Примечание
изготовителя базы данных.
1. РАЗРАБОТАН И ВНЕСЕН Министерством приборостроения, средств автоматизации и систем управления СССР
РАЗРАБОТЧИКИ
К.П.Полянин, Б.Н.Нестеров, Л.А.Емельянова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 14.01.72 N 150
3. Срок проверки – I кв. 1991 г.
4. ВЗАМЕН ГОСТ 5093-49, ГОСТ 12646-67
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта, подпункта |
ГОСТ 2. | 1.5 |
ГОСТ 9.104-79 | 2.17 |
ГОСТ 15.009-91 | 2.1 |
ГОСТ 26.008-85 | 2.14 |
ТУ 2-034-225-87 | 4.5 |
ГОСТ 2695-83 | 2.2 |
ГОСТ 2930-62 | 2.14 |
ГОСТ 2991-85 | 5.4 |
ГОСТ 5378-88 | 4.7 |
ГОСТ 5689-79 | 2.18 |
ГОСТ 7016-82 | 2. |
ГОСТ 8273-75 | 5.2 |
ГОСТ 9569-79 | 5.2 |
ГОСТ 9639-71 | 2.2 |
ГОСТ 10905-86 | 4.5 |
ГОСТ 12301-81 | 5.2 |
ГОСТ 14192-77* | 5.6 |
ГОСТ 15150-69 | 5.7 |
ГОСТ 16588-91 | 4.3 |
ГОСТ 17041-77 | 1.5 |
ГОСТ 17308-88 | 5. |
ГОСТ 21228-85 | 2.2; 2,5; 2.20 |
ГОСТ 22852-77 | 5.4 |
302-68
16
2________________
* На территории Российской Федерации действует ГОСТ 14192-96, здесь и далее. – Примечание изготовителя базы данных.
6. ПЕРЕИЗДАНИЕ (апрель 1992 г.) с изменениями N 1, 2, 3, 4, утвержденными в апреле 1974 г., апреле 1980 г., декабре 1983 г. и мае 1988 г. (ИУС N 5-74, 5-80, 4-84, 8-88).
7. Срок действия продлен до 01.01.94
Постановление Госстандарта N 1297 от 11.05.88
Настоящий стандарт распространяется на чертежные мерительные линейки, предназначенные для выполнения чертежных и графических работ.
1.1. Линейки должны изготовляться следующих типов:
ЛТР – линейка трапецеидального сечения с ручкой;
ЛТВ – линейка трапецеидального сечения с пластмассовой вставкой;
ЛТ – линейка треугольного сечения многомасштабная;
ЛП – линейка прямоугольного сечения.
Линейки типов ЛТР, ЛТ и ЛП имеют общее назначение.
Линейка типа ЛТВ предназначена для выполнения копировальных работ.
(Измененная редакция, Изм. N 1, 3).
1.2. Основные размеры линеек должны соответствовать указанным на черт.1-4 и в таблице.
Линейка типа ЛТР (с ручкой в двух исполнениях)
Черт.1
Линейка типа ЛТВ
Черт.2
Линейка типа ЛТ
Черт.3
Линейка типа ЛП
Черт.4
Черт.1-4 не определяют конструкцию линеек.
Тип линей- | В ±1,05 | S | |||||||||||
Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | ||
ЛТР | 200 | ±0,23 | 230 | ±1,45 | 25 | 4,5 | ±0,6 | 3 | ±0,5 | 4 | ±0,6 | 5 | ±0,6 |
250 | 280 | ±1,6 | |||||||||||
300 | ±0,26 | 330 | ±1,8 | ||||||||||
ЛТВ | 250 | ±0,23 | 280 | ±1,6 | 22 | ||||||||
300 | ±0,26 | 330 | ±1,8 | 30 | |||||||||
500 | ±0,315 | 530 | ±2,2 | ||||||||||
ЛТ | 300 | ±0,260 | 330 | ±1,8 | 27 | – | – | ||||||
500 | ±0,315 | 530 | ±2,2 | ||||||||||
ЛП | 200 | ±0,23 | 210 | ±1,45 | 22,25 | 2,0 | ±0,2 | 5 | ±0,6 | 7 | ±0,75 | 9 | ±0,75 |
250 | 260 | ±1,6 | |||||||||||
300 | ±0,26 | 310 | ±1,6 | ||||||||||
400 | ±0,285 | 410 | ±1,8 | 25 | |||||||||
500 | ±0,315 | 510 | ±2,0 | 30 | 2,5 | ||||||||
600 | ±0,35 | 610 | ±2,2 | ||||||||||
700 | ±0,4 | 710 | ±2,5 | ||||||||||
Примечания:
1.
Размеры В и S, указанные в таблице, распространяются на линейки с деревянной основой. Для пластмассовых линеек размер S должен быть не менее 1,20 мм.
2. Для линеек типа ЛМП допускается наносить отметки по всей длине линейки .
3. Для пластмассовых линеек допускается изменение размеров, связанных с усадкой пластмассы в пределах значений, указанных в нормативно-технической документации на материалы.
(Измененная редакция, Изм. N 1, 2, 3).
1.3. Предельное отклонение между двумя любыми отметками шкалы, отстоящими друг от друга на расстоянии 100 мм, не должно быть более ±0,10 мм.
1.4. Ширина отметок С для линеек типов ЛТР, ЛТВ, ЛТ не должна превышать 0,15 мм, а для линеек типа ЛП – 0,20 мм.
1.5. Линейки типов ЛП и ЛТВ должны выпускаться с одной шкалой масштабом 1:1.
Линейки типа ЛТ должны выпускаться со шкалами, имеющими один масштаб 1:1 и пять любых масштабов по ГОСТ 2.
302-68, кратность цифр – по ГОСТ 17041-77.
Линейка типа ЛТР должна выпускаться с двумя шкалами масштабом 1:1.
Допускается нанесение одной из шкал другого масштаба по ГОСТ 2.302-68.
Пример условного обозначения линейки типа ЛП со шкалой длиной 300 мм:
Линейка ЛП-300 ГОСТ 17435-72
То же, для линейки типа ЛТВ со шкалой длиной 300 мм:
Линейка ЛТВ-300 ГОСТ 17435-72
То же, типа ЛТ со шкалой длиной 500 мм и масштабами 1:1; 1:2; 1:2,5; 1:4; 1:5; 1:15:
Линейка ЛТ-500 ГОСТ 17435-72 М
1:1/1:2/1:2,5/1:4/1:5/1:15
То же, типа ЛТР с ручкой исполнения 1 со шкалой длиной 200 мм и масштабами 1:1 и 1:2:
Линейка ЛТР-1-200 ГОСТ 17435-72 М 1:1/1:2
(Измененная редакция, Изм. N 1, 3).
2.
1. Линейки должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
Внешний вид и отделка чертежных линеек должны соответствовать образцу-эталону, утвержденному в установленном порядке по ГОСТ 15.009-91.
(Измененная редакция, Изм. N 3, 4).
2.2. Для изготовления корпуса линеек должна применяться древесина твердолиственных пород по ГОСТ 2695-83 (груши, бука, клена, березы). Для линеек типа ЛП допускается применять древесину мягких лиственных пород, (ольхи, осины) до 1 января 1986 г.
Влажность древесины не должна превышать (7±2)%.
Допускается изготовление линеек из пластмасс или других материалов, обеспечивающих выполнение требований настоящего стандарта.
Примечание. Требования, предъявляемые к пластмассам, предусматриваются в стандартах и технических условиях на пластмассы.
В качестве применяемых материалов могут быть:
винипласт листовой по ГОСТ 9639-71;
целлулоид по ГОСТ 21228-85.
(Измененная редакция, Изм. N 2, 3).
2.3. Древесина линеек не должна иметь трещин, сколов, червоточин и гнили. На линейке не допускаются сучки диаметром более 3 мм. Сучков диаметром до 3 мм, отстоящих от краев линейки на расстояние не менее 3 мм, не должно быть более 2.
2.4. На корпусе линеек, изготовленных из древесины, вне области шкал не допускается синева и краснина более 20% от площади поверхности.
2.5. Для изготовления шкал деревянных линеек типов ЛТР, ЛТ и ЛТВ следует применять целлулоид марки А белого цвета толщиной не более 0,8 мм по ГОСТ 21228-85 или другие виды пластмасс белого цвета той же толщины, обеспечивающие выполнение требований настоящего стандарта.
На поверхности шкал не должно быть вмятин, вздутий, трещин, пригорелостей и посторонних включений.
(Измененная редакция, Изм. N 2).
2.6. Соединение шкал с корпусом линейки должно быть прочным, без отслаиваний.
Прочность соединения не должна быть менее 2,5 Н.
2.7. Непрямолинейность рабочих кромок линейки не должна быть более 0,05% длины шкалы линейки.
2.8. Непараллельность рабочих кромок линеек типов ЛТР, ЛП, ЛТВ не должна превышать 0,1% длины шкалы, типа ЛТ-0,15%.
2.9. Торцы линеек должны быть перпендикулярны рабочим кромкам. Рабочие кромки линейки типа ЛП и вставки линейки ЛТВ должны быть перпендикулярны плоскости прилегания.
Отклонение от перпендикулярности не должно быть более ±1°30′.
2.10. Непараллельность вставки линейки типа ЛТВ плоскости прилегания на всей длине должна превышать 0,3 мм.
2.11. Неплоскостность линеек не должна превышать 0,3% длины шкалы.
2.12. Отметки и цифры, нанесенные на линейки, должны обеспечивать свободное чтение всех элементов шкал невооруженным глазом на расстоянии 300 мм при освещенности не менее 90 лк. Отметки должны быть без разрывов линий.
При применении метода тиснения для линеек типов ЛТР, ЛТВ и ЛТ глубина тиснения должна быть 0,1-0,2.
(Измененная редакция, Изм. N 4).
2.13. (Исключен, Изм. N 4).
2.14. Числа отсчета на шкалах следует выполнять шрифтом по ГОСТ 26.008-85 и ГОСТ 2930-62 для изделий, разработанных до 01.01.87.
(Измененная редакция, Изм. N 4).
2.15. Числовые значения на шкалах наносятся в миллиметрах: однозначное число наносится под соответствующей отметкой, двузначное – по обе стороны от нее, т.е. симметрично соответствующей отметке.
Допускается нанесение числовых значений в сантиметрах.
2.16. Деревянные поверхности линеек должны быть гладкими, без заусенцев, царапин и других дефектов, ухудшающих товарный вид изделий.
Параметр шероховатости деревянных поверхностей линеек должен быть 60 мкм по ГОСТ 7016-82.
2.
17. Необлицованные поверхности деревянных линеек типов ЛТР, ЛТВ и ЛТ следует покрывать бесцветным лаком, группа условий эксплуатации Л по ГОСТ 9.104-79, класс покрытий – III по ГОСТ 9.032-74.
2.16, 2.17. (Измененная редакция, Изм. N 2).
2.18. Ручки линеек типа ЛТР должны изготовляться из пластмассы по ГОСТ 5689-79 или из других видов пластмасс, не ухудшающих их качество и внешний вид.
Ручка не должна выпадать под действием подвешенного к линейке груза массой 1 кг.
(Измененная редакция, Изм. N 1).
2.19. Несимметричность установки ручки по длине линейки не должна превышать 2 мм, а по ширине – 0,5 мм.
2.20. Вставка линейки типа ЛТВ должна изготавливаться из прозрачного целлулоида марки А по ГОСТ 21228-85 или других видов прозрачных пластмасс, соответствующих требованиям этого стандарта.
(Измененная редакция, Изм. N 2).
2.
21. Срок службы линеек – 3 года.
3.1. Для проверки соответствия линеек требованиям настоящего стандарта проводят приемо-сдаточные и периодические испытания.
3.2. При приемо-сдаточных испытаниях проверяют на соответствие пп.2.3; 2.13; 2.16 все линейки и на соответствие пп.1.2; 2.7-2.9; 2.11 – 10 линеек из 1000.
Результаты выборочного контроля распространяются на всю партию.
3.1; 3.2. (Измененная редакция, Изм. N 4).
3.3. Периодические испытания проводят один раз в год по пп.2.2.; 2.4; 2.10; 2.12; 2.14; 2.15; 2.17-2.20. При периодических испытаниях проверяют на соответствие требованиям 5% линеек от партии, прошедших приемо-сдаточные испытания, но не менее 50 шт. Под партией понимается количество линеек, изготовленное за одну смену и принятых по одному документу.
Четыре линейки из 1000 проверяют на соответствие п.2.6.
Результаты периодических испытаний считаются удовлетворительными, если все линейки соответствуют требованиям настоящего стандарта.
Если при проверке окажется хотя бы одна линейка, не удовлетворяющая требованиям стандарта, производят повторную проверку удвоенного количества линеек, взятых от той же партии. Если при повторных испытаниях будет обнаружено несоответствие хотя бы одной линейки требованиям стандарта, результаты испытаний считаются неудовлетворительными и окончательными.
(Измененная редакция, Изм. N 2, 3, 4).
3.4. Потребитель проверяет линейки на соответствие требованиям пп.2.3-2.5, 2.12-2.18. Для проверки берут 5% линеек от поступившей партии. Результаты выборочного контроля распространяются на всю партию.
(Измененная редакция, Изм. N 4).
4.1. Размеры линеек (п.1.2) проверяют измерительным инструментом с погрешностью измерения 0,1 мм.
Параметры линеек (примечание к таблице и пп.1.3 и 1.4) проверяют измерительным инструментом с погрешностью измерения 0,01 мм.
4.2. Качество линеек (пп.
2.2-2.6; 2.12; 2.13; 2.15-2.17; 2.20) проверяют путем внешнего осмотра.
4.3. Влажность древесины (п.2.2) проверяют по ГОСТ 16588-91.
4.4. Прочность соединения шкалы с корпусом линейки (п.2.6) проверяют на специальной установке для испытаний на отрыв клеевых соединений следующим образом:
отслаивают целлулоид от одного конца линейки до половины ее длины;
конец линейки, от которого отслоен целлулоид, закрепляют в подвижном зажиме;
производят отслаивание при скорости 10 мм/мин согласно схеме, указанной на черт.5.
1 – подвижный зажим; 2 – неподвижный зажим; 3 – целлулоид; 4 – деревянный корпус линейки.
Черт.5
(Измененная редакция, Изм. N 2).
4.5. Непрямолинейность рабочих кромок (п.2.7) и неплоскостность линеек (п.2.11) проверяют при помощи поверочной плиты по ГОСТ 10905-86 и набора щупов по ТУ 2-034-225-87.
4.6. Непараллельность рабочих кромок (п.2.8), непараллельность вставки линейки (п.2.10) и несимметричность установки ручки (п.2.19) проверяют измерительным инструментом с погрешностью измерения 0,1 мм.
4.7. Перпендикулярность торцов (п.2.9) проверяют угломером по ГОСТ 5378-88.
4.8. Качество отметок и цифр (п.2.12) проверяют с помощью фотоэлектрического люксметра по НТД при нормальной освещенности всей поверхности линейки.
4.9. Качество деревянной поверхности линейки (п.2.16) проверяют по утвержденным эталонам.
4.10. Прочность соединения ручки с корпусом линейки (п.2.18) проверяют по схеме, указанной на черт.6.
1 – линейка; 2 – ручка.
Черт.6
4.11. Проверку маркировки и упаковки (пп.5.1-5.4) производят путем визуального осмотра.
5.1. На каждой линейке и лицевой стороне тем же методом, что отметки и цифры измерительной шкалы, должны быть отчетливо нанесены:
а) товарный знак или наименование предприятия-изготовителя;
б) масштабы измерительных шкал многомасштабных линеек;
в) цена линейки;
г) обозначение настоящего стандарта.
(Измененная редакция, Изм. N 3).
5.2. Линейки типов ЛТР, ЛП и ЛТВ завертывают по 50-100 шт. в оберточную бумагу по ГОСТ 8273-75 и перевязывают шпагатом по ГОСТ 17308-88.
Линейки типа ЛТ завертывают по 10 шт. в парафинированную бумагу по ГОСТ 9569-79, а затем пачки по 50-100 шт. в оберточную бумагу и перевязывают шпагатом.
Допускается упаковка линеек по 100-200 шт. в картонные коробки по ГОСТ 12301-81.
(Измененная редакция, Изм. N 1).
5.3. На каждую пачку наклеивают этикетку с указанием реквизитов маркировки по п.5.1, количества линеек в пачке, типа линеек, даты выпуска, штампа упаковщика, номера прейскуранта, артикула или номера по прейскуранту.
5.4. При междугородней перевозке пачки с линейками укладывают в ящик из гофрированного картона по ГОСТ 22852-77.
Допускается транспортировать линейки в ящиках по ГОСТ 2991-85 или ГОСТ 5959-80.
Линейки должны быть уложены плотно, чтобы исключить возможность деформации линеек при транспортировании и хранении.
Допускается транспортировать коробки с линейками в контейнерах в пакетированном виде.
5.5. Масса ящика с линейками не должна быть более 30 кг.
5.6. Маркировка транспортной тары – по ГОСТ 14192-77 с нанесением манипуляционных знаков N 2, N 3 со следующими дополнениями:
тип линеек;
обозначение настоящего стандарта;
цена линейки;
артикул;
номер прейскуранта;
количество линеек;
дата выпуска;
штамп упаковщика.
5.7. Линейки транспортируют транспортом любого вида в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.
Условия транспортирования линеек должны соответствовать условиям хранения 4 (Ж2) по ГОСТ 15150-69.
5.3-5.7. (Измененная редакция, Изм. N 3).
5.8. Линейки в упакованном виде должны храниться в сухих отапливаемых помещениях при температуре от 10 до 35 °С при относительной влажности не более 90% и должны быть удалены от непосредственных источников тепла на расстояние 1,5 м.
Разд.6. (Исключен, Изм. N 3).
фигурок Вавилона: самый старый рисунок призрака, найденный в хранилище Британского музея | Британский музей
Его очертания размыты, различимы только под углом, но самый старый в мире рисунок призрака был обнаружен в затемненных хранилищах Британского музея.
На древней вавилонской глиняной табличке, созданной около 3500 лет назад, изображен одинокий бородатый дух, которого возлюбленный ведет в загробную жизнь и вечное блаженство.
Это часть руководства экзорциста по избавлению от непрошенных призраков путем устранения конкретной болезни, которая вернула их в мир живых — в данном случае призрака, отчаянно нуждающегося в компаньоне.
Он показан идущим с раскинутыми руками, его запястья связаны веревкой, которую держит женщина, а в сопроводительном тексте подробно описывается ритуал, который с радостью отправит их в подземный мир.
Доктор Ирвинг Финкель, куратор ближневосточного отдела Британского музея, сказал, что до сих пор на «абсолютно впечатляющий объект древности» не обращали внимания.
«Очевидно, что это призрак мужского пола, и он несчастен. Вы можете себе представить, что высокий, худой, бородатый призрак, слоняющийся по дому, действует людям на нервы. Окончательный анализ заключался в том, что этому призраку нужен был любовник», — сказал он.
«Вы не можете не представить, что было раньше. «О Боже, дядя Генри вернулся». Может быть, дядя Генри потерял трех жен. Что-то, что все знали, было то, что способ избавиться от старого педераста состоял в том, чтобы выдать его замуж. Это не причудливо читать это в нем. Это своего рода явное сообщение. Там очень качественный текст и безупречная рисовка.
«То, что кто-то думает, что может избавиться от призрака, подарив ему сожительницу, довольно комично».
Будучи мировым знатоком клинописи, системы письма, использовавшейся на древнем Ближнем Востоке, Финкель понял, что ранее табличка была неправильно расшифрована. Рисунок был утерян, так как призрак оживает только при взгляде сверху и при свете. Забытая с момента приобретения музеем в 19 веке, табличка никогда даже не выставлялась.
Ирвинг Финкель, мировой авторитет в области клинописи, рассказывает историю своего открытия в 900 г.0018 Первые призраки . Фотография: Дэйв Черри,. Финкель сказал: «Возможно, вы даже не задумаетесь об этом, потому что область, где находятся рисунки, выглядит так, будто на ней нет надписи. Но когда вы исследуете его и держите под лампой, эти фигуры выпрыгивают из времени самым поразительным образом. Это объект Книги рекордов Гиннесса, потому что как можно было нарисовать призрака старше?»
Несмотря на то, что половина планшета отсутствует, и он достаточно мал, чтобы поместиться в руке человека, на оборотной стороне есть обширный текст с инструкциями по обращению с призраком, который «хватает человека и преследует его, и его нельзя отпустить».
Ритуал включает в себя изготовление фигурок мужчины и женщины: «Вы одеваете мужчину в повседневную одежду и снабжаете его дорожными припасами. Вы закутываете женщину в четыре красных одежды и одеваете ее в пурпурную ткань. Ты даришь ей золотую брошь. Вы полностью снабжаете ее кроватью, стулом, ковриком и полотенцем; ты даешь ей расческу и фляжку.
«На восходе к солнцу вы совершаете ритуальные приготовления и ставите два сосуда из сердолика с пивом. Вы ставите на место специальный сосуд и ставите можжевеловую кадильницу с можжевельником. Вы задергиваете занавес, как у прорицателя. Вы [собираете] фигурки вместе с их снаряжением и ставите их на место… и говорите следующее: Шамаш [бог солнца и судья подземного мира ночью]».
Текст заканчивается предупреждением: «Не оглядываться!»
Финкель считает, что табличка была частью магической библиотеки в доме экзорциста или в храме.
Призрак появился как раз к Хэллоуину. Его открытие описано в готовящейся книге Финкеля «Первые призраки: самое древнее из наследий », которая будет опубликована 11 ноября издательством Hodder & Stoughton.
Сам он никогда не видел привидений, «даже в темных подвалах Британского музея», который, по его словам, «кишит призраками». «В Королевской библиотеке не один человек видел, как голова и плечи двигались, но на необычной высоте. Это было отвергнуто скептиками, но оказалось, что первоначальный пол под нынешним был на самом деле низким, а значит, они были правы».
Он надеется выставить вавилонскую табличку, отметив, что такой артефакт приближает нас к нашим предкам: «Все страхи, слабости и особенности, которые делают человеческую расу такой увлекательной, несомненно, были в избытке 3500 лет назад.
«Я хочу, чтобы люди знали об этой культуре. Египет всегда выигрывает в Голливуде. Если вавилонский подземный мир хоть немного похож на описанный, то они все еще там. Так что просто запомни это».
Симпатичный рисунок призрака – Etsy Турция
Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных.
