План этажа чертеж
Вернуться на страницу «Оформление чертежей»
План – это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на уровне оконных и дверных проемов каждого этажа (рис. 1).
Рис.1. Понятие — план этажа.
План здания дает представление о конфигурации и размерах здания, выявляет форму и расположение отдельных помещений, оконных и дверных проемов, простенков, капитальных стен, колонн, лестниц, перегородок.
Следует обратить внимание на различие в присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок (рис. 2).
Рис. 2. Присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок
При выборе толщины линий обводки, следует учесть, что несущие конструкции, в частности, конструкции перегородок, чертят линиями меньшей толщины, чем несущие капитальные стены и колонны.
Условное обозначение оконных и дверных проемов с заполнением и без него изображают согласно ГОСТ 21.
501-2011.
При вычерчивании плана в масштабе 1:50 или 1: 100 при наличии в проемах четвертей их условное изображение показывают на чертеже.
Четверть – это выступ в верхних и боковых частях проемов кирпичных стен, уменьшающий продуваемость и облегчающий крепление оконных коробок (рис. 3).
Рис. 3. Четверть в дверных и оконных проемах.
На планах этажей наносят и указывают:
– координационные оси здания с указанием маркировки;
– отметки чистых полов, расположенных на разных уровнях;
– направление и величину уклона полов;
– толщину стен и перегородок и их привязку; размерные цепочки: внешние и внутренние, проводят;
– все (независимо от размеров) проемы, отверстия, ниши в стенах и перегородках с необходимыми размерами и привязками, за исключением предусмотренных в других чертежах. Для проемов с четвертями размеры показывают по наименьшей стороне проема. Размеры дверных проемов в перегородках на планах не показывают;
– площади помещений проставляют в правом нижнем углу плана помещения и подчеркивают сплошной толстой линией.
Площади указывают в квадратных метрах с двумя десятичными знаками;
– номера помещений в кружках диаметром 6–8 мм, соответствующие номерам наименования помещений и приводят их в экспликации;
– конструкции (например, площадки, антресоли), расположенные выше секущей плоскости, изображают схематично штрихпунктирной линией с двумя точками.
План этажа здания рекомендуется вычерчивать в следующей последовательности (рис. 4):
а) наносят сетку координационных осей;
б) вычерчивают наружные и внутренние стены здания, перегородки и колонны, если они имеются;
в) показывают оконные и дверные проемы, направление открывания дверей, лестничные марши, санитарно-технические приборы и т. п.;
г) наносят выносные и размерные линии;
д) проставляют размеры и марки осей, делают все необходимые надписи;
г) после проверки и доработки обводят контуры сечений – сплошной основной линией, остальные – сплошной тонкой линией.
Рис. 4. Последовательность оформления плана этажа.
Как правило, невидимые конструктивные элементы на планах не показывают. Но если на других чертежах невозможно показать данный элемент как видимый, на плане его изображают штрихами. При этом изображаемый элемент может быть расположен как ниже секущей плоскости (ниша для батарей отопления), так и выше ее (антресоли).
В названиях плана здания указывают отметку чистого пола этажа или номер этажа, например: « План на отм. 0.000», « План 1 этажа», или, если ряд этажей имеет одинаковую планировку, то «План 2,3 этажей». Надпись не подчеркивают. Пример заполнения плана приведен на рис. 5.

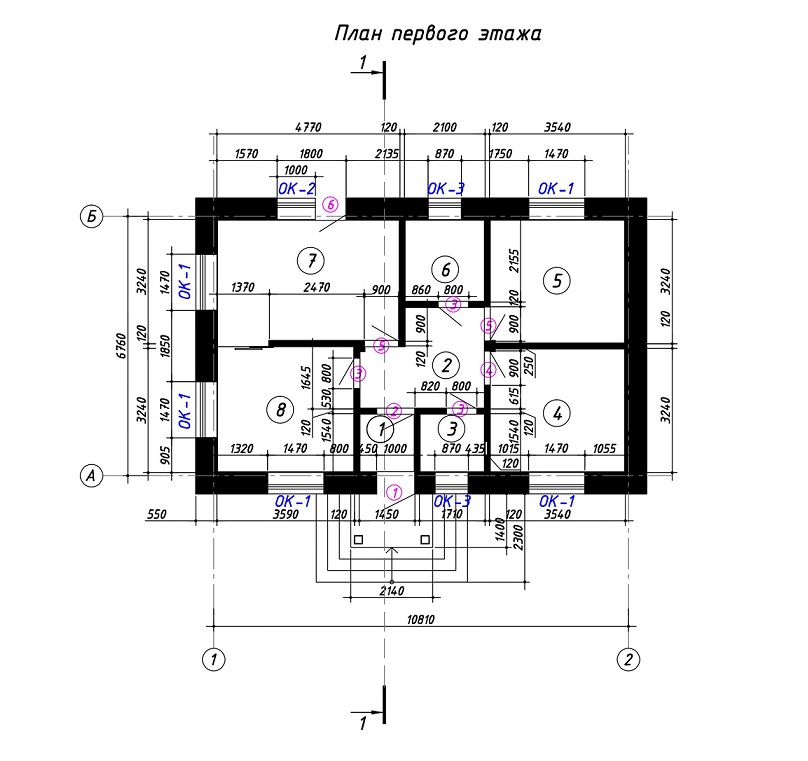

Рис. 5. Пример оформления плана чертежа.
Чертежи поэтажных планов САПР—ArcGIS Pro
Доступно для организации ArcGIS, имеющей лицензию на дополнительный модуль Indoors.
В состав подготовки чертежей поэтажных планов Autodesk AutoCAD для Информационной модели ArcGIS Indoors входит приведение в соответствие с определенными стандартами качества перед импортом.
Приведенные ниже рекомендации по стандартам качества AutoCAD помогают обеспечить готовность данных для модели Indoors, а перечисленные передовые методы помогают обеспечить успешный импорт.
Требования к чертежу САПР
Приведенные ниже требования к подготовке данных обеспечивают беспрепятственное использование данных AutoCAD в ArcGIS.
Системы координат
Все чертежи должны быть правильно расположены, чтобы объекты плана здания и этажа располагались в нужном месте и в нужном размере для соответствующей системы координат. Данные должны быть нарисованы в масштабе, а единицы измерения чертежа должны соответствовать единицам измерения географической привязки в ArcGIS.
Вы можете привязать чертежи AutoCAD к карте в Карте 3DAutoCAD или в ArcGIS Pro. Это необходимо выполнить перед импортом поэтажных планов AutoCAD в модель Indoors с помощью инструмента Импорт поэтажных планов в базу геоданных Indoors.
Ресурсы слоя
Слои AutoCAD, которые вы хотите использовать в модели Indoors, необходимо включить и разморозить.
Убедитесь, что включены слои для важных геометрических фигур, таких как уровни, секции и здания.
Подсказка:
При импорте поэтажных планов AutoCAD в ArcGIS Pro вы можете создать границы здания, объединив контуры уровня.
Топологически чистые данные
Тщательно просмотрите файлы чертежей, чтобы убедиться, что геометрия не содержит ничего из следующего:
- Недотянутые линии – линии AutoCAD, сопоставленные с классами полигональных объектов модели Indoors, должны замыкаться. Недотянутые линии препятствует созданию правильных полигонов Indoors.
- Самопересечения (объекты перекрывают сегмент самих себя) – это может привести к сбою импорта объекта.
- Дублирующиеся объекты – объекты в одном слое, которые представляют один и тот же пространственный объект, создают дубликаты в модели Indoors.
Подсказка:
3D-Карты AutoCAD включают инструмент Очистка чертежа, который исправляет некоторые из перечисленных выше элементов.
В AutoCAD, есть также инструменты Purge, Overkill и Audit, которые могут помочь вам управлять этими условиями, и вы также можете настроить параметры ограничения для инструмента Auto Constrain для обнаружения этих элементов.
В ArcGIS Pro, инструмент Восстановить геометрию также обращается к некоторым из перечисленных элементов.
Прокси-объекты и внешние ссылки
Удалите прокси-объекты из файла чертежа, поскольку они не импортируются в Indoors должным образом. Они часто используются для логотипов или сложных символов точек интереса, но после импорта в Indoors, результирующий элемент может не иметь никакого значения без содержания, которое он представляет.
В AutoCAD поддерживаются чертежи по ссылке (xrefs), вставленные с помощью опции Привязать. Внешние ссылки, созданные без использования этого параметра, не отображаются в Indoors. Однако вы можете настроить один или несколько чертежей САПР на листе Исходные файлы в Indoors для правильного импорта данных AutoCAD.
Слои аннотаций
Слои, содержащие идентифицирующий текст (аннотацию), необходимы для идентификации внутренних пространств, например, названия конференц-залов или надписей туалетов.
Включите аннотацию, чтобы указать типы использования пространства, такие как Офис или Лестница, чтобы можно было обозначать секции по типу использования на картах indoor.
Убедитесь, что точка вставки каждой аннотации находится в соответствующем пространстве. ArcGIS использует точку вставки для проверки местоположения аннотации. Например, если точка вставки надписи комнаты находится за пределами этой комнаты, надпись не будет отображаться должным образом в Indoors.
Поместите метаданные чертежа, такие как заголовки, границы и другие текстовые атрибуты, такие как информация об архитекторе, на отдельный от слоев, содержащих геометрию, слой, чтобы предотвратить появление метаданных чертежа AutoCAD в результатах Indoors.
Рекомендации
Приведенные ниже рекомендации обеспечивают отображение данных AutoCAD в модели Indoors в соответствии с ожиданиями.
Ресурсы слоя
Задайте для свойств слоя значение ByLayer, чтобы упростить идентификацию объектов на чертеже AutoCAD и заполнение файла электронной таблицы конфигурации.
Убедитесь, что ни один из слоев, которые вы включаете в электронную таблицу, не является пустым. Пустые слои могут вызвать путаницу, если ожидается, что в слое будут ресурсы.
Использование блоков по сравнению с отдельными объектами должно быть последовательным. Сочетание этих двух факторов может потребовать от вас выполнения процесса импорта несколько раз, чтобы гарантировать, что все предполагаемые объекты будут перенесены в Indoors.
Если вы планируете создавать сети для навигации indoor, включите слои, представляющие проемы, а также любые препятствия, включая стены.
Топологически чистые данные
Тщательно просмотрите файлы чертежей, чтобы убедиться, что геометрия не содержит ничего из следующего:
- Перетянутые линии.
- Полилинии нулевой длины (линии, у которых начальная и конечная вершины находятся в одном месте).
- Перекрывающиеся объекты в одном слое, представляющие секции, здания, уровни, разделы или зоны.
- Замыкание к ребрам – замыкание должно выполняться по вершинам.
- Острова, пробелы – определите острова и пробелы на чертеже AutoCAD, чтобы проверить их после импорта данных в ArcGIS. В некоторых случаях вам может потребоваться вырезать остров или пробел из окружающего полигонального объекта, чтобы получить правильную топологию.
- Объекты, которые пересекаются друг с другом и не имеют узла на пересечении.
Подсказка:
ПО 3D-Карты AutoCAD включают инструмент Очистка чертежа, который исправляет некоторые из перечисленных выше элементов. В AutoCAD, есть также инструменты Purge, Overkill и Audit, которые могут помочь вам управлять этими условиями. Вы также можете настроить параметры ограничения для инструмента Auto Constrain для обнаружения этих элементов.
В ArcGIS Pro, инструмент Восстановить геометрию также обращается к некоторым из перечисленных элементов.
Используйте замкнутые полилинии для полигональных объектов Facility, Level и Unit.
Инструмент Импорт поэтажных планов в базу геоданных Indoors также может создавать полигональные объекты из комбинации незамкнутых линий (например, стен, окон и дверей), но с повышенной вероятностью топологии или других проблем.
Нарисуйте линии и замкнутые полилинии как легкие полилинии (LWPOLYLINE). LWPOLYLINE наиболее последовательно замыкаются в AutoCAD и хорошо работают в Indoors.
Следующие типы геометрии вызывают сложности в Indoors и могут не соответствовать опциям замыкания или совпадению:
- Эллипсы
- Сплайны
- Дуги
Например, дуга изображается в Indoors в виде начальной и конечной вершин. Однако центральная точка радиуса не отображается должным образом.
Если использовались дуги или эллипсы, преобразуйте их в полилинии.
Аннотация
Рекомендуемая практика размещения блоков атрибутов заголовка – вставка их в координаты левого нижнего угла чертежа. Этот блок атрибута заголовка обычно содержит информацию, которая помогает идентифицировать детали проекта и чертежа.
Слой аннотации, используемый для создания поля UNIT_ID, должен содержать уникальное значение для каждой секции. Могут возникнуть следующие общие проблемы:
- Несколько секций содержат одну и ту же аннотацию – если несколько объектов на одном уровне имеют одинаковое значение аннотации (например, две лестницы с именем Stairway в слое аннотаций), им присваиваются одинаковые значения для поля UNIT_ID при импорте планов этажей в набор данных indoor. Если вы обновите планы этажей и загрузите их в один и тот же набор данных indoor, дублирующий объект будет удален.
- В некоторых секциях отсутствует аннотация – если аннотация не включена для объекта секции, ему присваивается порядковый номер в качестве идентификатора. Если секции добавляются или удаляются с плана этажа, тому же объекту может быть присвоен другой номер при импорте обновленных планов этажей в набор данных indoor. Когда это происходит, секции импортируются как новые объекты.
Вы можете сопоставить этот слой аннотаций с полем UNIT_ID в файле шаблона поэтажного плана САПР перед использованием инструмента Импорт поэтажных планов в базу геоданных Indoors.
